Каждый человек может столкнуться с отключением света независимо от предпосылки произошедшего. Но куда обращаться, дабы решить эту делему, знают далековато не все. В особенности, если отключили свет за неуплату. Если стремительно не разобраться со случившимся, жизнь в квартире станет нестерпимой. Всё, чем сумеет воспользоваться человек в таковой ситуации, это вода и газ.

1-ое, что нужно выполнить, это выяснить причину отключения. Речь может идти о задолженности перед коммунальщиками либо трагедии. Во 2-м случае придётся ожидать, пока ремонтники не исправят поломку. Но если отключение электроэнергии вышло из-за неуплаты, всё находится в зависимости от обладателя жилища.

Легитимные основания для отключения электроэнергии

Действующим законодательством разрешено прекращать поставку электроэнергии в квартиры, по которым существует задолженность за 2 и поболее месяца. Но до того как отключить свет, коммунальщики должны предупредить обладателя жилища об этой принужденной мере за 30 дней. Если за данный период человек не оплачивает долг, он получает ещё одно оповещение, выдаваемое под расписку. Оно предупреждает неплательщика о том, что у него есть ещё три денька на оплату долга.

Если и это предупреждение было проигнорировано, управляющая компания имеет легитимное право закончить поставку электричества по данному адресу. Но всё находится в зависимости от определенной организации, с которой заключен контракт на поставку электричества. Пристально его исследовав, можно отыскать информацию об обязательствах обеих сторон. Тут же верно прописаны меры, которые могут быть предприняты, если компания либо собственник жилища нарушают условия контракта.

Прописанные пункты контракта ни одна компания не устанавливает на своё усмотрение. Они верно регулируются постановлением правительства №354 «О предоставлении коммунальных услуг». Собственник жилища может обжаловать решение организации в этом случае, если поставку электроэнергии закончили без одного предупреждения.

стихийное бедствие либо трагедия на полосы электропередач;
обнаружение факта противоправных действий со стороны собственника квартиры;
потребитель употребляет электрические приборы, суммарная мощность которых превосходит допустимые характеристики;
по указу органов гос власти;
проводка в квартире находится в ненадлежащем состоянии, что может спровоцировать пожар либо куцее замыкание.

Управляющая организация должна предупредить об выключении, если такое решение принималось из-за скопления долга либо по мере надобности провести плановые работы, связанные с капремонтом. В таком случае ремонт можно начинать не ранее, чем через 10 дней после получения жильцами извещения с предупреждением.

Мировоззрение профессионала
В сфере недвижимости более 12 лет, высшее юридическое образование (Русская академия правосудия)

Если коммунальная служба отключает электричество одному жильцу, она должна обеспечить работоспособность проводки для других живущих в доме людей, которые вовремя оплачивают услуги. Также организация должна сохранять целостность общедомового имущества и контролировать обозначенные законодательством санитарные нормы.

В каких случаях отключение неправомерно

Дабы деяния УК (управляющей компании) в дальнейшем не признали противозаконными, её сотрудники должны трепетно подходить к процедуре отключения электроэнергии.

учитывается долг только за электричество. Если существует задолженность за газ либо воду, отключение света нелегально;
не соблюдены условия контракта, либо находится факт нарушения закона;
свет не включили в течение 2-ух суток с момента погашения долга и предоставления доказательств об этом факте в ТСЖ либо управляющую компанию;
когда в холодные времена года дома отапливают электроприборами. В этом случае неправомерность связана с опасностью для здоровья и жизни жильцов;
веерное ограничение услуг запрещено законом, так как соседи неплательщика не должны мучиться из-за его долгов;
отключение от поставки услуг людей, которые входят в категорию социально незащищённых;
управляющая компания не держится порядка отключения электроэнергии за неуплату, предусмотренного действующим законодательством.

Дабы обосновать свою правоту, обладателю жилища стоит пригласить сотрудника энергосбыта и в его присутствии составить акт о выявленных нарушениях.

Из видео Вы узнаете что делать, если отключили свет за долги:

Порядок отключения света при наличии долга

сумма долга, которую должен оплатить обладатель жилища, превосходит размер 2-х месячного платежа за электроэнергию;
управляющая компания выслала извещение о собственных намерениях соответствующим методом;
после получения предупреждения должнику дают 20 – 30 дней на полное погашение задолженности;
по истечении данного срока человек должен получить ещё одно извещение;
если долг не погашен в течение 3-х дней с момента получения повторного предупреждения, поставку электроэнергии могут закончить в хоть какой денек.

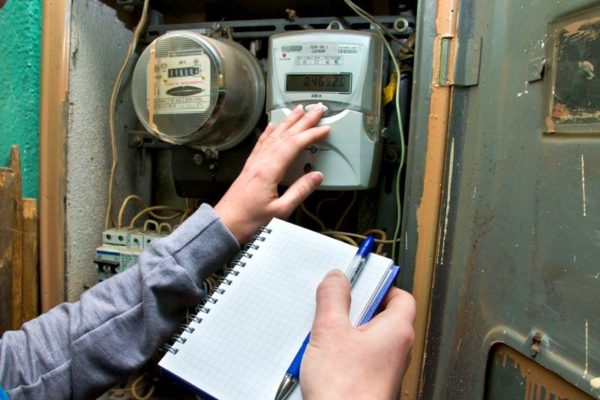

Отключение электричества создают при помощи опломбирования счетчиков . Если какое-либо из этих критерий не соблюдено, обладатель жилища может оспорить деяния УК и обратиться в правоохранительные органы. В денек отключения света по адресу неплательщика должен явиться работник сбытовой организацией для того, дабы составить акт об выключении света.

уровень ограничений (полное либо частичное отключение услуг);
показания счетчика на текущую дату;
адресок неплательщика;
если отключение не состоялось, весомые для этого предпосылки;
время и число проведения работ;
приказ управляющего УК, являющийся основанием;
технические манипуляции;
дата и время составления документа и подписи сторон.

Акт составляют в 3-х экземплярах . Один оставляют обладателю жилища. Таким макаром, неплательщик подтверждает то, что поставку электричества закончили на легитимных основаниях.

Как верно поправить ситуацию

Единственное, что придётся выполнить обладателю жилища для возобновления поставки электроэнергии, это погасить долг. С погашением лучше не канителить, так как в неприятном случае могут начисляться пеня и штрафы.

если обладатель жилища знает, что он не сумеет вовремя заплатить за свет, он может обратиться в УК с просьбой об отсрочке платежа. Согласно действующему законодательству, управляющая организация не имеет права отказать. Такие деяния человека посодействуют избежать штрафов и отключения электричества;
если свет уже отключили, нужно как можно резвее собрать подходящую сумму и погасить долг;
дальше нужно взять чек, паспорт и отправиться в ТСЖ либо управляющую компанию, дабы предоставить подтверждения погашения долга и составить заявление на возобновление поставки электричества;
подключение будет платным, определенную сумму трудно именовать, потому её уточняют у служащих УК в личном порядке;
на следующем шаге следует обратиться к сотрудникам организации и условиться об их визите для подключения и снятия пломб;
если поставку электроэнергии не возобновили в течение 2-х суток, такие деяния УК числятся противоправными.

Плата за повторное подключение

За повторное подключение коммунальных услуг придётся заплатить. Многие считают, что это придуманное правило представителями ЖКХ, но это не так. Данное условие всегда отображено в договоре и на сто процентов соответствует законам в Рф. Для физических лиц, оплата ограничена 1000 рублей, в то время как юридическим лицам время от времени приходится заносить сумму до 10000 рублей . Если в процессе подключения появляется необходимость покрывать другие расходы, которые превосходят обозначенные лимиты, их оплачивает управляющая организация.

Какая предусмотрена ответственность для УК, если свет отключили нелегально

До того как обращаться в правоохранительные органы, обладатель жилища должен осознавать, в каких случаях отключение света без предупреждения будет являться легитимной мерой.

собственник квартиры не оплачивал коммунальные услуги в течение 6 месяцев и поболее;
существует риск появления аварийной ситуации;
контролёр не сумел получить доступ к счетчикам в протяжении нескольких месяцев, за счет чего накопился большой долг.

Если после исследования контракта обладатель жилища точно знает, что поставку электричества закончили нелегально, он имеет право составить претензию и защитить свои права. Для этого необходимо обратиться в прокуратуру, Роспотребнадзор либо районную администрацию. Не считая того, человек может заявить о том, что из-за отсутствия электричества у него появились трудности.

К примеру, из-за внезапного отключения света гражданин спотыкнулся и получил травму. Не считая того, если никого не было дома, могли испортиться продукты, находящиеся в холодильнике. Если у человека будут подтверждения произошедшего, управляющая компания должна будет выплатить вещественную компенсацию, установленную трибуналом.

В целом то какую конкретно ответственность понесет УК, административную либо уголовную, находится в зависимости от причиненного гражданину вреда. Административная ответственность предусмотрена в случаях, когда нелегальное отключение спровоцировало порчу электрического оборудования. Обладатели квартиры имеют право добиваться компенсацию за моральный вред, ссылаясь на статью о защите прав потребителей. К примеру, если свет отключают очень нередко.

Время от времени нелегальное отключение света расценивают как самоуправство. В таком случае управляющая организация понесет уголовщину. Не считая штрафа служащих могут приговорить к исправительным работам, аресту либо лишению свободы на установленный трибуналом срок. Если противозаконные деяния организации спровоцировали погибель человека, должностное лицо привлекут к ответственности по 215.1 статье УК РФ.

Нередко задаваемые вопросы

Может быть ли прекращение поставки электричества, если в квартире живут мелкие малыши?

Нет! Закон не воспрещает отключать свет только из-за того, что в квартире проживает небольшой ребёнок. Если предки не успевают оплатить долг, стоит обратиться в УК с просьбой об отсрочке платежа.

Что делать сходу после отключения?

Для начала нужно убедиться, что свет отключен во всей квартире. Может быть, вышибло пробки из-за перенапряжения. Если долги оплачены, и у соседей с электроэнергией нет заморочек, стоит вызвать электрика.

Дабы выяснить предпосылки отключения, можно обратиться в управляющую компанию. Обитатели Москвы могут звонить в МОЭСК, а других регионов страны – в районные РЭС.

В каких случаях придётся платить штраф?

Без решения суда УК не имеет права добиваться с обладателя жилища штраф. При всем этом каждый гражданин может оспорить это решение и подать встречный иск.

Принципные и монтажные схемы освещения в квартире и доме

По новым действующим правилам все осветительные приборы нужно подключать 3-мя электрическими проводами. В случаях, когда в квартире проводится ремонт, а проводка выполнена по двухпроводной схеме, следует провести модернизацию и переход на трехпроводную систему электроснабжения с РЕ проводником. Но если на этажном щите не подготовлено место для его подключения, то концы защитного нуля с желто-зеленой маркировкой изоляции оставляют в готовности к подсоединению, но не коммутируют.

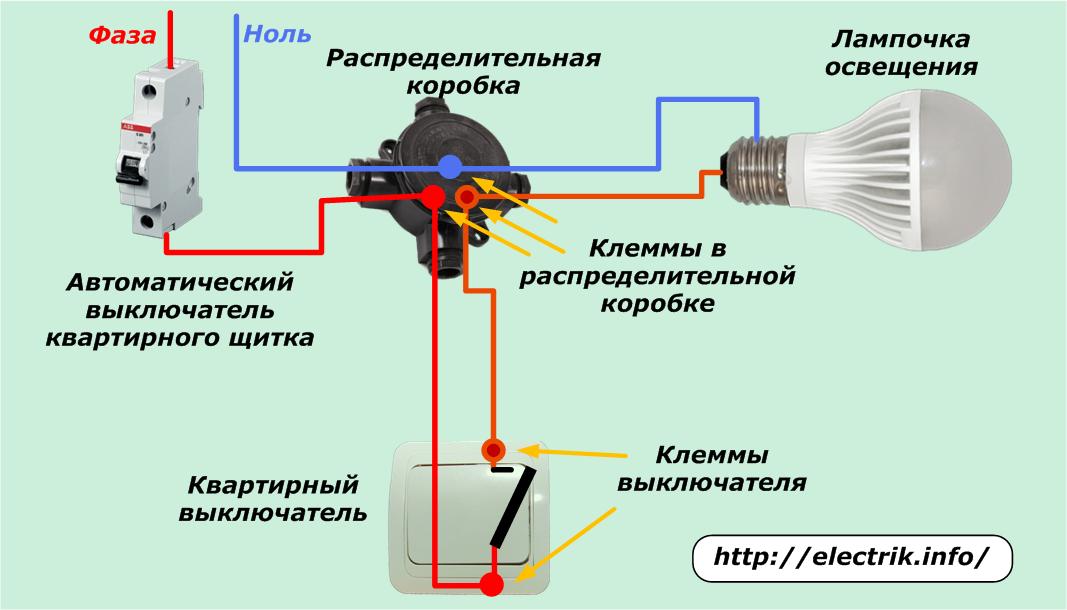

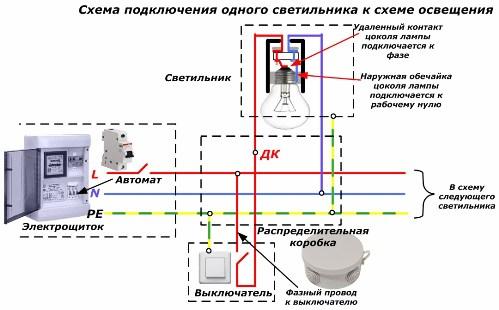

Схема подключения осветительного прибора через одноклавишный выключатель

Подсоединение контакта выключателя осуществляется от фазы L. 2-ой конец жилы кабеля выводится через дополнительную клемму ДК в распределительной коробке на патрон к лампе освещения. Подключение патрона нужно делать так, дабы при подмене перегоревшей лампочки при включенном выключателе (это не рекомендуется делать, но достаточно нередко люди идут на нарушение) человек не попал под потенциал фазы.

На рисунке показано, что внешняя обечайка цоколя лампы подключается к рабочему нулю N, а удаленный контакт — к фазе L.

При монтаже проводки схем освещения следует соблюдать правила применения цветовой разметки изоляции для каждой магистрали. Она в предстоящем существенно облегчит поиск дефектов и выполнение доработок. Каждый проводник L, N и РЕ на всем протяжении квартиры должен быть 1-го цвета. Принято применять проводники с желто-зеленой изоляцией для защитного нуля, голубой — для рабочего N, а оставшуюся, к примеру, красную либо белоснежную — для фазы L.

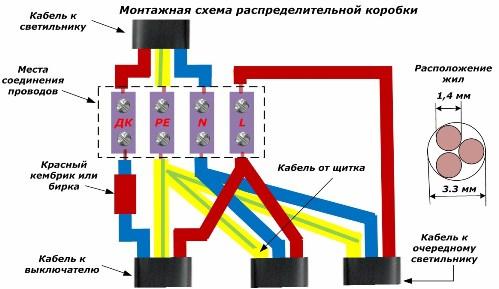

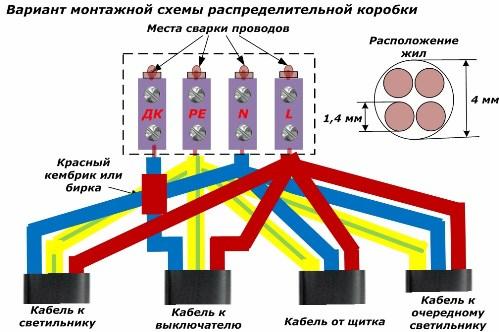

Такая принципная схема достаточно ординарна, но в распределительной коробке РК могут появиться трудности с подключением проводов к клеммам. Дело в том, что снутри РК собираются провода из 4 кабелей от квартирного щитка, выключателя, осветительного прибора и магистрали к следующему светильнику.

Провод, идущий от выключателя к осветительному устройству, относится к фазному. Но в этом кабеле для фазы уже применен красный провод. Потому придется использовать тот, который имеет синий цвет, но его нельзя путать с рабочим нулем. Для этого на изоляцию надевают кембрик красного цвета либо бирку с надписью. Этот проводник подключают на дополнительную клемму ДК, которая при включенном выключателе находится под потенциалом фазы.

Такая схема обширно распространена, ее рекомендуется повсевременно повторять для каждого осветительного прибора без изменений. Это облегчит вероятную работу по поиску возникающих дефектов в электрической цепи и выполнение дополнительных подключений.

При таком методе в одно отверстие у клеммы можно подключить три провода, но следует учитывать несколько особенностей их соединения. Если сечение проводника для освещения стандартное в 1,5мм 2 , то его поперечник составляет 1,4 мм. Для 3-х таких жил нужен внутренний поперечник отверстия не меньше, чем 3,3 мм, но лучше 4. Все три жилы нужно пропустить под оба крепежных винта и плотно обжать для сотворения надежного электрического контакта.

Если до вставки в отверстие выполнить плотную скрутку жил, то поверхность их соприкосновения возрастет, обеспечив наименьшее переходное сопротивление в месте контакта. Этим исключается излишний нагрев проводов от огромных нагрузок. Если есть возможность сварить провода после скрутки, то от нее отрешаться не стоит.

Таковой метод соединения самый надежный. В данном случае колодка применяется только для фиксации проводов снутри распределительной коробки и можно заворачивать только один крепежный винт, но все жилы вставляются с одной стороны.

Используя сварку, можно прирастить число коммутируемых жил 1,5мм 2 до 4 в отверстии с поперечником 4 мм. Если клеммная колодка жестко закреплена снутри распределительной коробки, то соединительные концы можно просовывать через внутреннее отверстие трубки так, дабы наружу малость выступали сваренные концы жил в виде наплавленных шариков. Их допускается не изолировать. Этот случай показан на рисунке ниже.

Но идеальнее всего для надежности их упрятать и закрыть слоем изоляции.

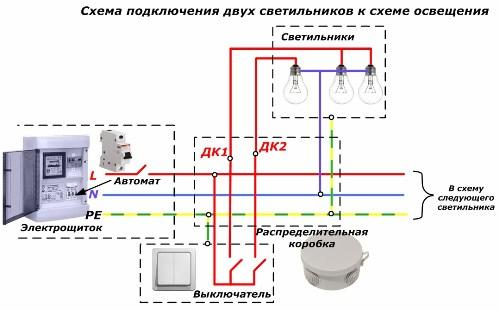

Схема подключения осветительных приборов через двухклавишный выключатель

В люстрах с несколькими лампочками обычно делят осветительные приборы на две группы. Это позволяет создавать различную освещенность комнаты, используя свет от одной либо другой части схемы или обеих вкупе. На каждую группу лампочек работает своя кнопка двухпозиционного выключателя.

В этой схеме пригодится четырехжильная проводка от распределительной коробки к выключателю и люстре. На схеме показано, что для коммутации проводов в РК придется применять две дополнительные клеммы ДК1 и ДК2, через которые отходящая фаза от выключателя подается на удаленные контакты лампочек.

Тут тоже фаза L подводится к выключателю так, дабы использовать оба его контакта, а ноль от собственного провода соединяется впрямую со всеми патронами осветительных приборов и выводится на цоколь лампочки.

Читайте по теме: Подключить датчик движения на свет

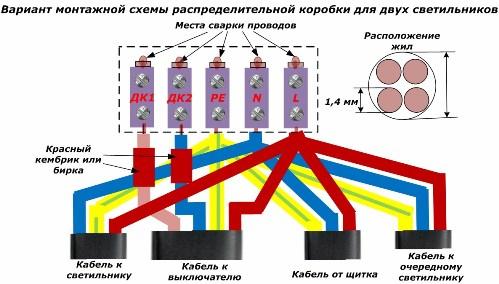

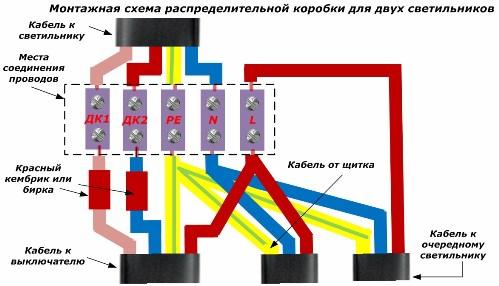

Схема для монтажа клемм в распределительной коробке похожа на рассмотренную ранее, но в ней добавлена еще одна клемма — сейчас их стало 5.

К одному отверстию колодки подходит наибольшее количество жил — три. Это разрешает использовать колодки с внутренним поперечником 3,3 мм.

Если применять для соединения жил сварку, то число жил, вставляемых в одну клемму, возрастет до 4. Для них будет нужно внутренний поперечник отверстия от 4 мм.

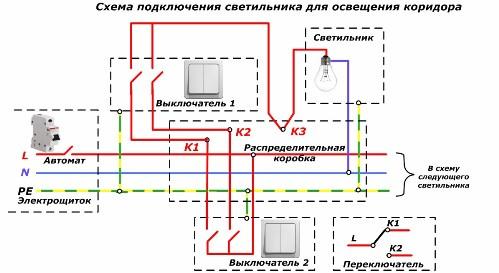

Схема подключения осветительного прибора для освещения коридора

Тут рассматривается вариант управления источником света при помощи 2-ух выключателей, расположенных на значимом удалении друг от друга. В этой схеме можно применять простые двухклавишные либо особые «проходные» выключатели или переключатели с групповыми контактами.

Лампочка зажигается либо тухнет при определенном сочетании кнопок у обоих выключателей. Серьезной фиксации их положения нет. Зато освещением можно управлять с любого конца коридора.

От распределительной коробки с клемм К1 и К2 к каждому выключателю идет четырехжильный кабель. Фаза на осветительный прибор подается через клемму К3 от РК после коммутаций выключателями.

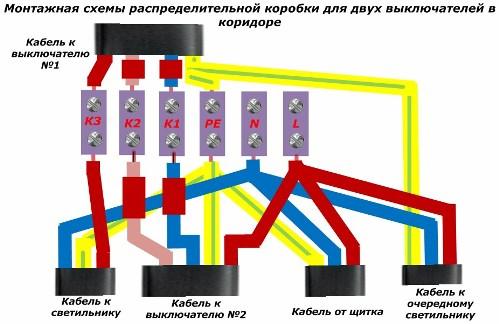

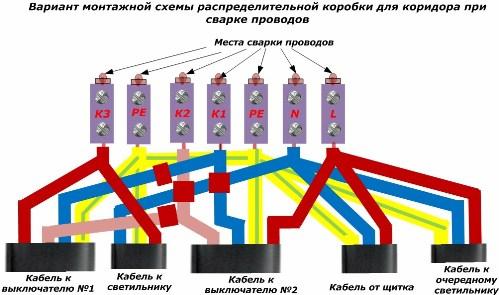

Монтажная схема распределительной коробки состоит из 6 клемм.

Тут допускается использовать клеммы с внутренним поперечником от 3,3 мм так как наибольшее число соединяемых жил не превосходит 3-х. Но если применять сварку проводников, то установка придется вести с одной стороны и число клемм возрастет до 7. При этом в отдельных местах провода придется сваривать по четыре и применять для них клеммы с внутренним поперечником от 4 мм.

Для коммутаций РЕ проводника будет нужно применять две клеммы.

Увеличенное количество клемм может востребовать бо́льшие габариты распределительной коробки.

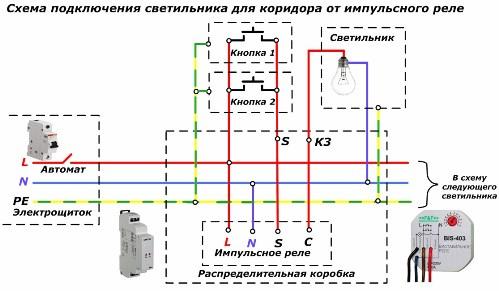

Схема подключения осветительного прибора для освещения коридора с управлением от импульсного реле

Конструкция реле позволяет делать переключения света средством импульсной подачи фазного потенциала на клемму S, расположенную на его корпусе. После первого импульса, приходящего от нажатия хоть какой кнопки, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы осветительного прибора. При втором импульсе реле снимает напряжение со собственной выходной клеммы и лампочка угасает.

Кнопки нужно использовать с самовозвратом от пружин. Располагать их можно в местах на большенном удалении. Достаточно комфортно включать свет при входе в спальню из коридора, а выключать кнопкой у прикроватной тумбочки около изголовья.

Импульсные реле могут быть выполнены с различным корпусом, который предназначен для крепления на Din рейку снутри квартирного щитка либо установку в распределительной коробке.

Обе кнопки управления светом подключаются параллельно. Это упрощает установка и подготовку магистралей под кабель, который обязан иметь три жилы: две для работы и одну для защиты РЕ проводником.

При размещении реле снутри ответвительной коробки нужно проанализировать габариты всех устройств и предугадать удачный доступ к ним для работы.

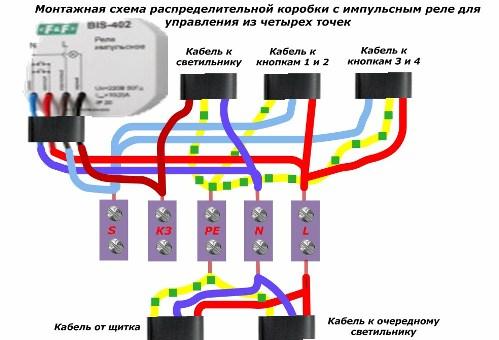

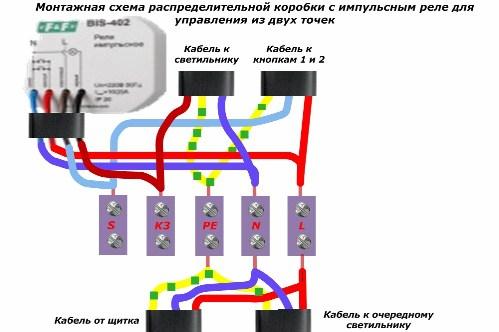

Монтажная схема проводки для такового освещения показана на рисунке. При ее использовании можно уменьшить площадь поперечного сечения проводов, соединяющих между собой клеммы кнопок, до 0,35 мм 2 . Они накрепко выдержат нагрузку, возникающую при подаче потенциала фазы на клемму S импульсного реле.

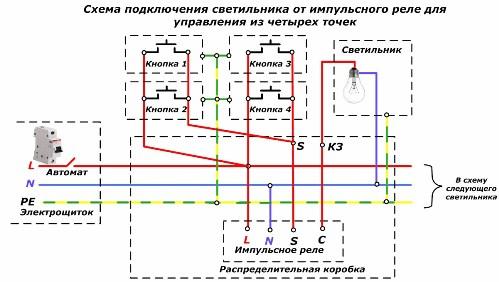

Время от времени может появиться необходимость управления светом из нескольких мест, к примеру, освещением входа в дом с улицы и из комнат. Для этого довольно подключить параллельно несколько кнопок так, как показано на картинке ниже.

Монтажная схема для этого случай будет иметь следующий вид.

Таким методом комфортно управлять освещением с мест, находящихся на большенном удалении от источника света и расположенных в разных помещениях.

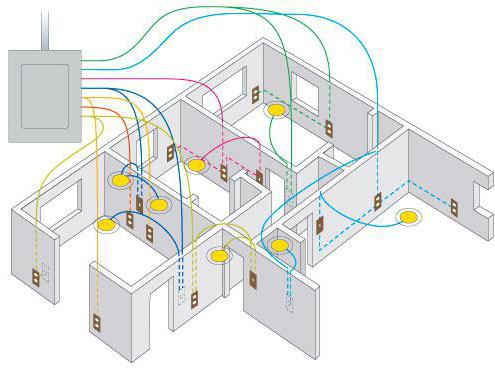

Схема освещения квартиры: делаем по всем правилам

Электросхема освещения в квартире находится в зависимости от многих причин. Это и суммарная нагрузка квартиры, и типы потребителей, и место расположения электроустановочных устройств, и тип проводки и ваши требования к электробезопасности. Но невзирая на кажущуюся сложность данного вопроса в нем полностью можно разобраться без помощи других, а чтобы упростить для вас эту задачку мы попытаемся разъяснить главные нюансы.

Схема распределительного щита

Неважно какая электросхема освещения квартиры начинается с распределительного щитка. Тут размещен вводной автоматический выключатель, счетчик электроэнергии, групповые автоматы и по мере надобности автоматы УЗО (устройство защитного отключения). Если счетчик размещен на лестничной площадке и расположить там групповые автоматы нельзя, то в некоторых случаях делают очередной распределительный — квартирный щиток. В нем размещаются групповые автоматы и автоматы УЗО.

Вводной автомат и счетчик

Начнем с вводного автомата. Это тот коммутационный аппарат, который будет соединять вашу квартиру с общедомовой электрической сетью.

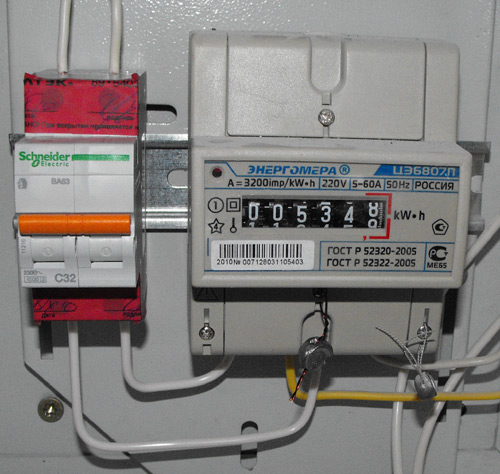

На рисунке вводной автомат и счетчик

В эталоне он устанавливается перед счетчиком и должен обеспечивать отключение всей вашей квартиры в случае если один из групповых автоматов не отключился при маленьком замыкании.
Но это все в эталоне. На практике все что размещено до счетчика и сам счетчик эксплуатирует энергоснабжающее предприятие. Вмешиваться в схему без их ведома чревато большими штрафами. Потому поставить вводной автомат до счетчика вы сможете, только подав подобающую заявку.
Время от времени чтобы не связываться с энергоснабжающей организацией просто устанавливают вводной автомат после счетчика. Это не запрещено и свою квартиру вы обезопасите, а цепи ранее вводного автомата, все равно эксплуатирует энергоснабжающее предприятие.

Направьте внимание! В квартирах русской постройки заместо вводных автоматов ставили пакетные переключатели. Данные устройства не имеют интегрированных защит и на самом деле фактически не отличаются от рубильника. Отключать такие коммутационные аппараты под нагрузкой категорически запрещено. Если для вас нужно его отключить, то поначалу нужно выключить все групповые автоматы и только после чего оперировать пакетным переключателем. В неприятном случае он может сгореть у вас в руках.

Сейчас что касается номинальных характеристик вводного автомата. Согласно п.9.6 ВСН 59 – 88 номинальный ток вводного автомата должен быть 25А. Если в квартире предусмотрена электрическая печь, то вводной автомат должен быть на 40А. При этому аннотация рекомендует направить внимание чтобы номинальные характеристики счетчика, соответствовали номинальному току автомата.
Что касается подключения счетчика, то это в любом случае будет делать энергоснабжающее предприятие, потому уделять данному вопросу внимание мы не будем.

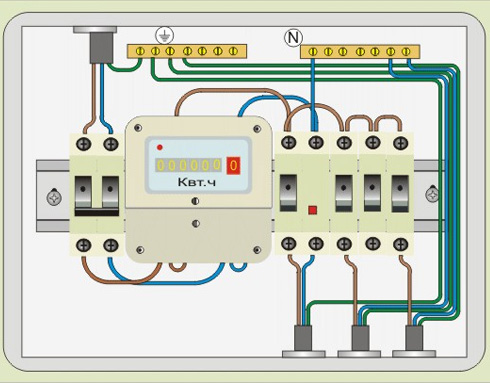

Схема распределительного щитка и групповые автоматы

После вводного автомата у нас должны быть установлены групповые автоматы. Их подключение к вводному автомату осуществляется с помощью перемычек, клеммников либо шин.

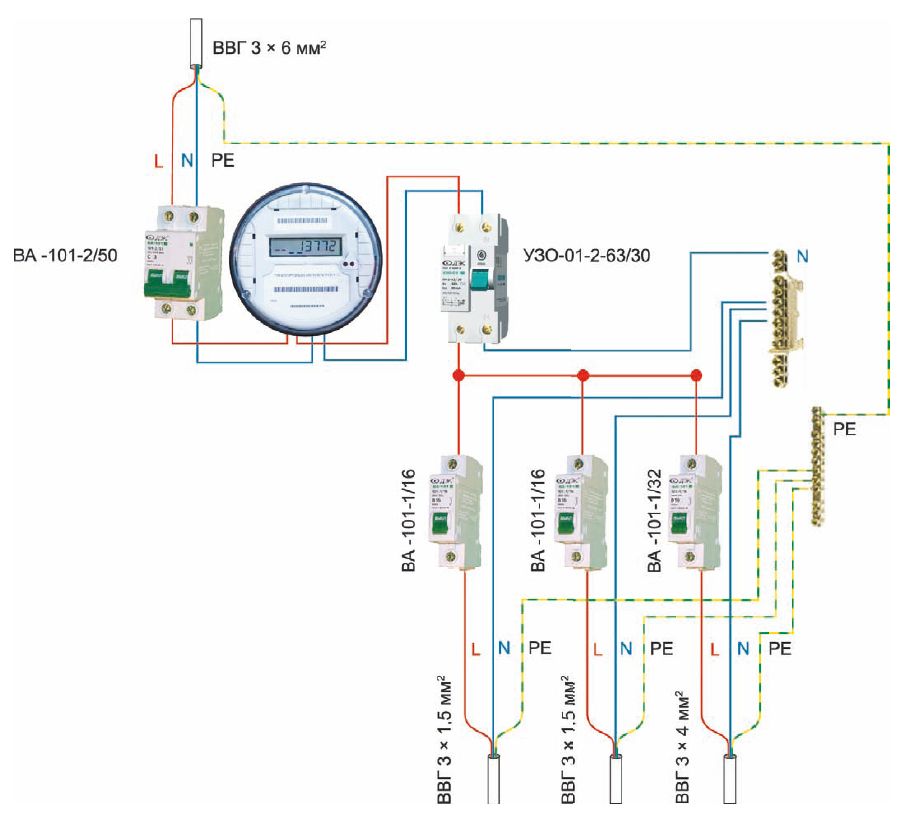

Вариант схемы распределительного щитка квартиры

Но до того как разбирать электросхемы освещения квартир, давайте малость углубимся в теорию. Для питания нашей квартиры нам нужно наличие 3-х проводников. Какой-то из них фазный, 2-ой нулевой либо нейтральный, и 3-ий защитный либо нейтральный защитный. Согласно норм ПУЭ нулевой проводник должен быть обозначен голубым цветом, а защитный желто-зеленым. Фазный проводник в таком случае может обозначаться хоть каким другим цветом.

Направьте внимание! В старенькых русских постройках для электрической сети применяется два проводника – фазный и нулевой. Защитный проводник не применяется. Но если вы собрались вполне поменять проводку в доме, то и правила и мы рекомендуем для вас выполнить подключение защитного провода.

Согласно п. 7.1.36 ПУЭ нулевые и защитные проводники запрещено соединять воединыжды. Это относится как к групповым линиям, так и квартирным щиткам. При всем этом тот же пункт ПУЭ воспрещает объединение нулевых проводников различных групп.
Сейчас перейдем конкретно к групповым автоматам. Любой из них должен быть однополюсным. Другими словами отключать только фазный провод. Ведь согласно п.6.2.1 ПУЭ нулевой и защитный провод на всем протяжении не обязаны иметь коммутационных аппаратов. Это не касается автоматов УЗО в каких нулевой провод нужен для измерений и правильного деяния защиты.
Потому чтобы выполнить это условие фазный провод от вводного автомата должен подключаться к токопроводящей шине. На данный момент много таких шин вы отыщите в магазинах, и их стоимость находится во полностью разумных границах. Если же вы желаете сберечь, то можно все групповые автоматы подключить шлейфом. Другими словами от вводного автомата на ввод первого группового автомата. От ввода первого группового автомата ко второму и т.д..

Направьте внимание! При подключении способом шлейфа групповых автоматов следует держать в голове, что по первой перемычке будет протекать ток равный току во всех группах. По 2-ой ток равный току во всех группах не считая первой и т.д.. Исходя из этого следует избрать и проводку соответственного сечения. Согласно табл. 7.1.1 ПУЭ она должна быть не меньше 2,5 мм 2 медного провода.

Ввод нулевого автомата так же должен подключаться к шине, как показано на видео. Потом от этой шины мы подключим нулевые проводники для каждой из групп. Это касается и защитного проводника. Только для него следует смонтировать отдельную независимую от нулевой шину.

Рассредотачивание нагрузок на группы

Сейчас разглядим один из более сложных для обычного мещанина вопрос — как распределять нагрузки по группам? Рассредотачивание делается исходя из суммарной нагрузки и исходя из типа потребителей. Давайте разглядим любой из этих вопросов раздельно.

Рассредотачивание на группы по нагрузке

Основополагающим пт для нашей электросхемы освещения квартиры является пункт 9.6 ВСН 59 – 88. Он нормирует величину номинальных токов группового автомата. Он должен быть менее 16А.

Исходя из этого числа мы и осуществляем наше предстоящее рассредотачивание нагрузки на группы:

Сначала нужно обусловиться с количеством розеток и количеством ламп освещения по всей квартире. При всем этом нужно составить примерную карту того, что и в какую розетку будет подключаться. После чего приступаем к подсчету суммарной нагрузки.
К огорчению, далековато не на всех устройствах указан их номинальный ток. Это несколько усложняет расчёт. Все же его полностью можно выполнить своими руками используя таблицу, приведенную в нашей статье.

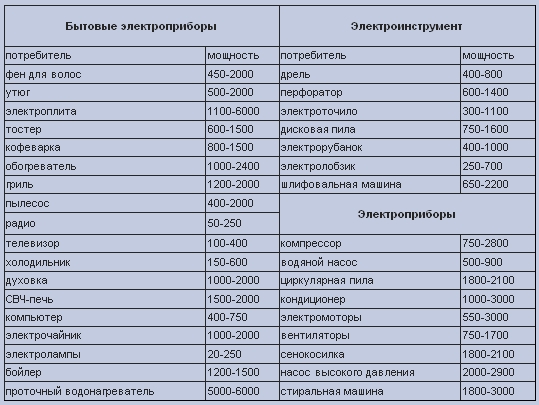

Таблица мощностей разных электроприборов

Для более четкого расчета можно применять закон Ома — . В этой формуле I- наш номинальный ток, Р – активная мощность устройства, которая обычно указана в паспорте и U – напряжение питающей сети, которое для однофазовой сети приравнивается 220В. Раздельно стоит коэффициент мощности cosα. Его можно отыскать в паспорте устройства, или принять равным единице, что создаст определенный припас прочности нашей электросети.
Так прибавляя номинальные токи электроприборов вы должны сформировать несколько групп с суммарной нагрузкой чуток меньше 16А. В конечном итоге у вас может получиться 5, 6 и поболее групп. Не стоит пугаться. Ведь приобретенная схема подключения освещения в квартире сформирована при условии одновременной работы всех электроприборов.
В безупречном случае вы должны сделать приобретенное число групп, но это далековато не всегда правильно. Если вы желаете сберечь, то трезво оцените какие электроприборы реально могут быть включены при критической нагрузке на группе. И уже исходя из этого сформировать группы. Для однокомнатной квартиры должно получиться – 2 – 3 группы, а для трехкомнатной до 5 – 6шт.

Рассредотачивание на группы по типу нагрузки

Следующим шагом рассредотачивания на группы является их формирование исходя из типа нагрузки. Не считая того, определенные ограничения вводят нормативные документы, которые так же стоит учесть.

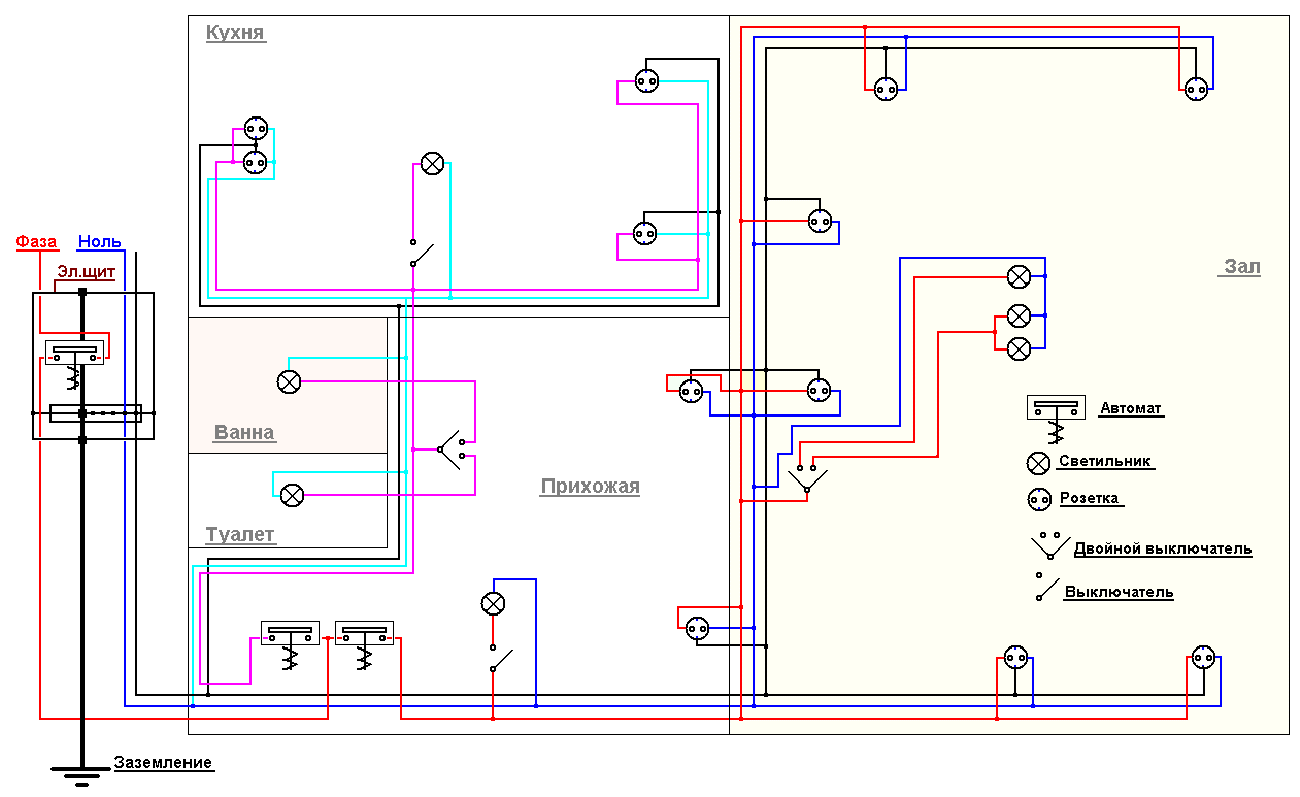

Схема электрической сети для однокомнатной квартиры

Многие веб-сайты рекомендуют создавать электросхемы по свету квартиры с разделением группы освещения и розеточных групп. Это естественно имеет свой смысл, но тут есть несколько но. Согласно п.6.2.10 ПУЭ любая группа должна содержать менее 20 ламп. Даже если вы используете лампы накаливания в 100 Вт любая, то суммарный ток таковой группы будет в районе 9А.

Направьте внимание! Согласно п.6.2.10 ПУЭ многоламповые осветительные приборы в данном пт числятся как одно присоединение. Другими словами люстра засчитывается как 1 лампа.

На мой взор более правильно кооперировать освещение и розетки в одной группе. Таким макаром вы сможете сделать одну группу на 1 – 2 комнаты. И даже в случае ее повреждения электроэнергии не будет исключительно в этих комнатах. Если же делать раздельно группу освещения, то одной полностью хватит на всю квартиру. В конечном итоге при ее повреждении света не будет по всей квартире.
Еще одним резоном в пользу совмещения розеток и освещения в одной группе является простота схемы. Ведь в неприятном случае в каждой комнате у вас будет как минимум две группы. Чтобы развести их придётся создавать две распределительные коробки. Либо же делать соединения в одной, что наращивает шанс ошибки при монтаже и во время ремонта.
Согласно п. 7.2. ВСН 59 – 88 электросхема освещения квартир должна предугадывать минимум две группы. При всем этом в случае смешанного рассредотачивания нагрузок розетки в кухне и коридоре должны быть в одной группе, а розетки в жилых комнатах в другой.
Раздельно необходимо отметить и вариант установки розетки в ванной комнате. Согласно п.1.7.151 ПУЭ она должна устанавливаться только через автомат УЗО и хотя допускается использование розеток с УЗО, лучше установить их в распределительном щите.
В данном случае данную розетку лучше подключить к группе розеток в кухне. Ведь дополнительная защита кухонных устройств не будет излишней.

Схема электрической сети для трехкомнатной квартиры

Очередной момент на который хотелось бы направить ваше внимание, это электрические нагревательные приборы. Согласно п.13.15 ВСН 59 – 88 номинальная мощность таких устройств в квартирах не должна превосходить 2кВт. Их питание должно осуществляться от отдельных групп.

Вывод

Видите ли схема освещения в квартире не так сложна. Главное разобраться с основными понятиями и нормативными документами. Но на групповых автоматах она не завершается. От них провода тянуться к распределительным коробкам, где уже и происходит рассредотачивание к конечным потребителям. Но о схемах подключения в распределительных коробках мы поведаем уже в следующей нашей статье.
