Как подключить свет с 2-мя выключателями

Обычно в помещении монтируют всего один выключатель, у самого входа. Но это не всегда комфортно. Есть ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

Достоинства управления освещением 2-мя выключателями

К лампе можно подключить сходу несколько переключателей. Они именуются «проходными», «дублирующими» либо «перекидными». Схожая схема обеспечивает удобство управления устройствами электроосвещения в следующих случаях:

1. Длиннющий коридор. Перекидной выключатель нередко монтируют в учебных заведениях и мед учреждениях. Но протяженные коридоры встречаются и на производстве, и в обыденных домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, дабы ими можно было управлять из различных мест помещения.
2. Лестницы. Будь то лестница в спец учреждении, в подъезде либо доме, установка нескольких переключателей будет содействовать безопасности жильцов, служащих и гостей. При маленьком количестве освещения, на хоть какой лестнице будет совсем не сложно оступиться и получить суровые травмы.
3. В проходных помещениях и больших строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Дабы не было необходимости идти до другого входа в темноте, потом находить выключатель наощупь либо с фонариком, лучше сходу установить по коммутатору у каждой двери. Это всякий раз будет сберегать силы и время.
4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель необходимо смонтировать на пороге комнаты, и один вблизи с кроватью. Таким макаром, вечерком лампы можно выключать, не поднимаясь с постели. При всем этом, покидая помещение, нет необходимости всякий раз приближаться к кровати опять. Его можно будет выключить сходу, у дверного проема.

Какие выключатели необходимы: особенности конструкции

Обыденные выключатели нельзя поставить в качестве проходных. Их конструкция не предугадывает таковой способности в принципе. В выключенном состоянии, контакты обыденного переключателя размыкают электрическую цепь. Даже если ввести в схему 2-ой выключатель, это ни на что не воздействует. Если 1-ый переключатель находится в размыкающем цепь положении, 2-ой не сумеет зажечь электричество.

В это время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их нужно соединить.

Дабы совладать с этой задачей, были разработаны особые проходные переключатели.

Принципиально! Дабы держать под контролем лампы из 3х и поболее мест, есть схемы на «перекрестные переключатели». Ими подменяют устройства проходного типа, но не напротив. Перекрестные выключатели обойдутся юзеру дороже, но их стоимость оправдана. Со своими задачками они управляются удачно.

Лицевая сторона перекидных коммутаторов снаружи идентична с устройствами обыденного типа. Некоторые производители добавляют на кнопки набросок в виде вертикально размещенных треугольников, смотрящих наточенными углами в обратные стороны. Но принципные отличия находятся с оборотной стороны.

Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обыденное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной кнопкой располагает 4.

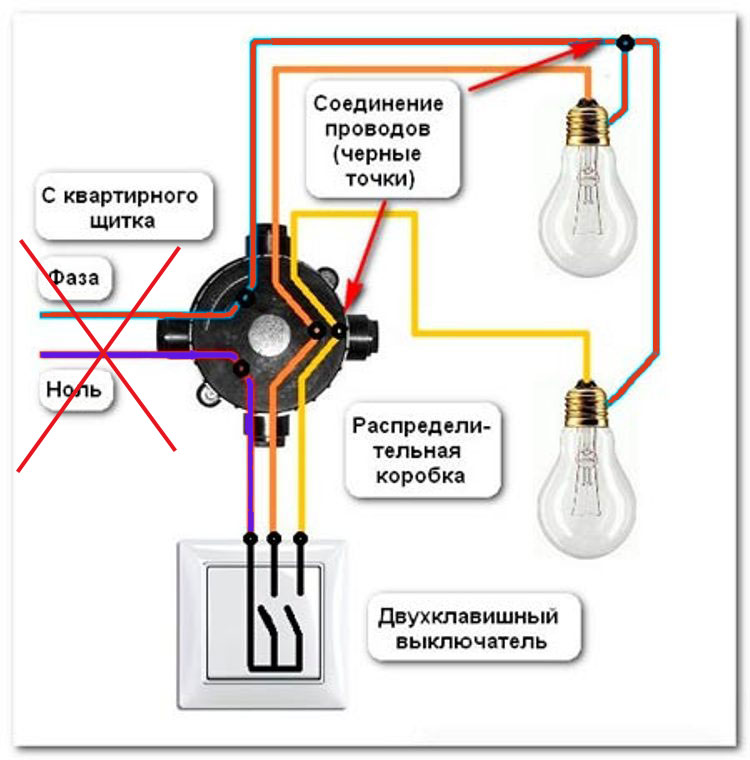

При помощи двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп 1-го и такого же осветительного прибора.

Читайте также Сущность, механизм работы и достоинства адаптивного освещения

Двухклавишный переходной коммутатор обязан иметь 6 клемм для соединения с проводкой. Обыденный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

В обыкновенном коммутаторе цепь может находиться в 2-ух положениях:

1. Замкнутое.
2. Разомкнутое.

Принципиально! Но конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сходу. В каждом положении выключателя, одна из цепей разорвана, а 2-ая замкнута. Таким макаром, пролегающая через коммутатор цепь никогда не бывает разомкнута совсем.

Схема подключения 2-ух выключателей

Как смотрится схема подключения 2-ух выключателей на одну лампу:

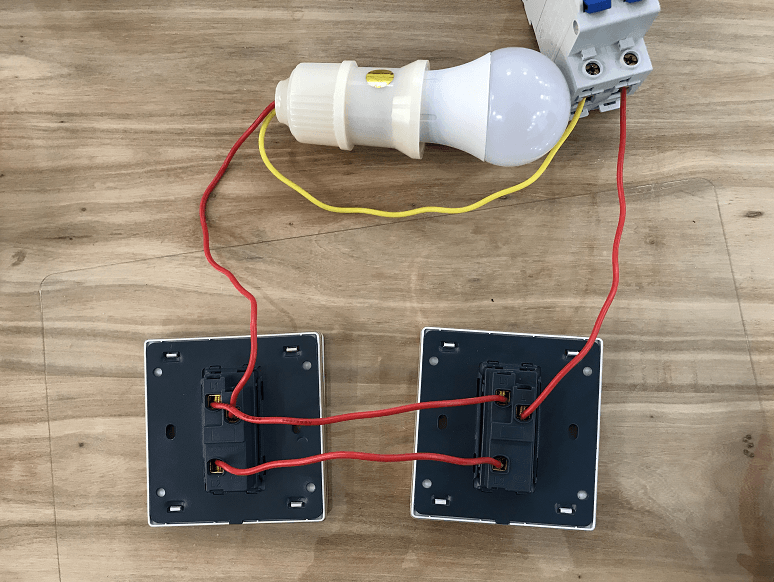

1. Два проходных, либо дублирующих переключателя, соединяются последовательно. Их необходимо расположить в промежутке промеж фазы и люстры, либо хоть каким другим бытовым устройством, работающим от электроэнергии. Каждый выключатель соединяется с другим средством 2-х проводов.
2. Если перевести кнопку управления в режим «выключения», электрическая лампа закончит работу. В данном случае фазный провод размыкается. Но любой из проходных коммутаторов, включенных в цепь, как и раньше может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматом произойдет с контактом на другом.
3. Клемма под фазу в переключателях этого типа, как и в обыденных устройствах, находится по одну сторону. Выходные клеммы под примыкающий коммутатор размещаются с другой стороны. Эти 2 клеммы на каждом из устройств необходимо соединить между собой, при всем этом порядок подключения непринципиален.
4. После чего подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – необходимое электрическое устройство, подсоединенное к нулю.
5. Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну кнопку больше. И, соответственно, больше на 1 клемму.

Для организации таковой схемы пригодятся выключатели с разными модификациями. Один должен быть рассчитан на соединение с фазой сверху. 2-ой должен быть выпущен для подключения фазы через низ.

Комплектующие и приборы

Составляющие схемы электролинии:

1. Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
2. Кабели.
3. Лампа, либо другой тип подключаемого устройства.
4. Сами проходные коммутаторы.

Проходной коммутатор должен подключаться с помощью трехжильного кабеля. Вероятные варианты:

• ВВГнг-Ls 3х1,5 мм2;
• NYM 3х1.5 мм2.

Трехжильный кабель состоит из:

• токопроводящей жилы;
• изоляции из ПВХ-пластиката;
• 2-х видов защитных оболочек.

Механизм работы

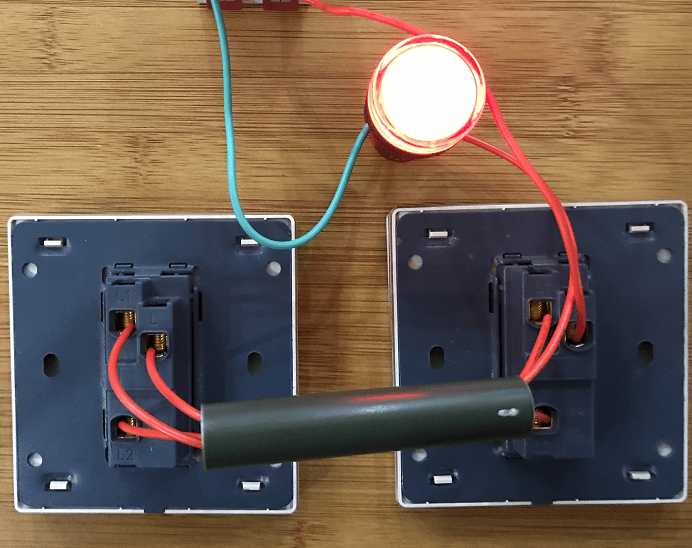

Управление светом несколькими переключателями может быть постольку, так как при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации. Это значит, что движение электрического тока перераспределяется после того, как управляющая кнопка изменит свое положение. Обыденное устройство в этот момент просто замыкает либо разрывает контур. Механизм работы перекидного коммутатора отличается тем, что при нажатии на кнопку, устройство перекидывает ток с ветки на ветку.

На некоторых, особо высококачественных изделиях, производитель отрисовывают снутри схему подключения. Обычно фазная клемма размещается сверху, а 2 коммутаторные – снизу.

Собирать выключатель необходимо в подрозетнике. Для начала, необходимо отыскать общий, фазный выход. Если вы не убеждены в собственных выводах, а схема отсутствует, можно взять хоть какой тестер. Также подойдет и отвертка с индикатором, на батарейке.

Любопытно! Прогуляйтесь щупами устройства по контактам. Инспектируйте их как в положении включения лампы, так и в оборотном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, либо выдавать цифру «ноль» на экране. На эту общую клемму и пойдет кабель с фазой.

Оставшиеся клеммы соединяете 2-мя проводами с другим переключателем. Перед этим, над ним необходимо произвести ту же манипуляцию:

• отыскать общую клемму;
• подвести к ней фазный провод для лампы;
• свободные жилы подключить к примыкающему коммутатору.

Читайте также Аварийное освещение: требования пожарной безопасности

В конце процедуры, необходимо собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

• кабель питания на распределительной коробке;
• кабель на 1-й переключатель;
• кабель на 2-й переключатель;
• провод, идущий к лампе.

Установка упрощает цветовая маркировка. Рассредотачивание цветов на кабеле ВВГ:

• белоснежный либо сероватый провод уходит на фазу;
• провод синего цвета предназначен для ноля;
• желто-зеленый провод – заземление.

Для ВВГ существует и другой вариант маркировки:

• белоснежный либо сероватый провод под фазу;
• карий – под ноль;
• черный – под «землю».

Как подключить кнопку к сети верно, будет ясно из порядка сборки:

1. Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это с помощью клемм ваго.
2. Потом подключаются провода заземления. Для этого пригодится заземляющий проводник.
3. «Земля» вводного провода подключается к«земле» лампы. Позже эта жила должна уйти на корпус устройства.
4. Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
5. Общий фазный провод от 2го коммутатора, с помощью особенного зажима, подключается к фазному проводу подходящего устройства.
6. В конце необходимо соединять между собой жилы коммутаторов.

После окончания работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

Принципиально! Общая клемма возможно окажется хоть какой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя размещение общей клеммы может быть совсем другим. Если некий из контактов смотрится более удаленным, чем другие два, это еще ни о чем же не гласит. Самый верный вариант найти подходящую клемму – пользоваться тестером. Также допустимо применять индикаторную отвертку.

Условия безопасности

Установка схожей схемы не отличается особенной сложностью. Но, для удачного проведения работ, нужно соблюдать ряд требований безопасности. Как выполнить работу верно:

1. Непременно обесточьте квартиру/здание/этаж до работ.
2. Только по положению управляющих кнопок на одном из выключателей, не получится найти – включен либо выключен осветительный устройство. Если вы надумали поменять лампочку, непременно отключите перед этим подачу света на распределительном щитке. В неприятном случае, вы рискуете своим здоровьем. Лампа может и подорваться прямо перед вашими очами.
3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить с помощью изоленты.
4. Фурнитура и ответвительный блок должны быть закреплены очень стабильно.
5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Главные выводы

Проходные выключатели – хороший вариант коммутаторов для огромных либо протяженных помещений. Необходимость их использования неопровержима. Но, дабы верно подключить два выключателя проходного типа своими руками, нужно отлично представлять для себя схему и соблюдать неотклонимые требования безопасности.

Схема переключателя света с 2-ух мест

Дабы включать свет из 2-ух мест, недостаточно просто установить переключатели, заместо обыденных выключателей, необходимо также приготовить подобающую схему проводки.

В этой статье я тщательно расскажу об устройстве системы переключателей света с 2-ух мест, обычным, понятным языком, с приятными примерами, схемами.

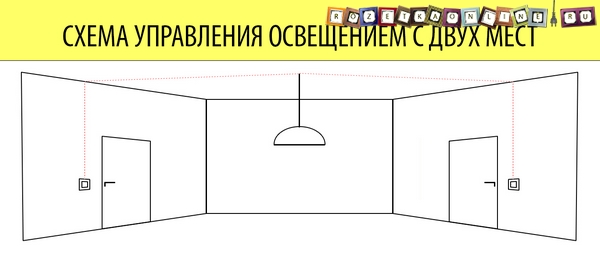

Обычно управление освещением с 2-ух мест смотрится следующим образом:

Два удаленных друг от друга выхода из помещения, вблизи с ними, на стенке, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления настоящие, их можно использовать в любом порядке: зажигать лампу одним, выключая вторым либо поменять очередность произвольно – работают любые композиции.

Такая схема переключения состоит из 3-х компонент и достигается внедрением:

— Переключателей света, заместо выключателей

— Проводки, с внедрением кабелей с огромным количеством жил, чем при монтаже стандартного освещения

— Правильного порядка соединения проводов в распределительной (распаячной) коробке

Дабы осознать, как это работает, разглядим раздельно каждый элемент.

Проходной переключатель света

Дабы управлять светильниками с 2-ух мест, устанавливают не обыкновенные выключатели, применяются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по механизму работы. Ниже показано приятное сопоставление их схем.

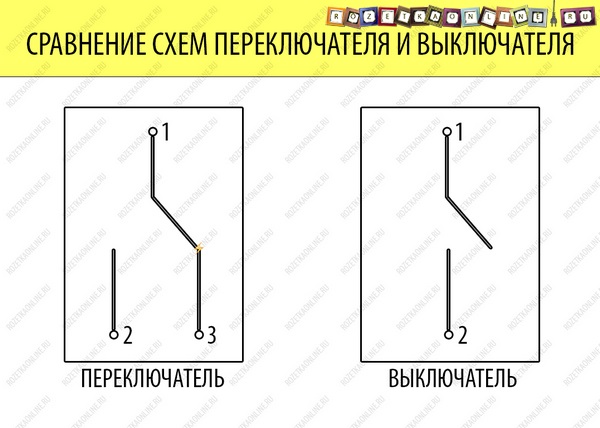

Выключатель просто разрывает либо замыкает фазный проводник, проходящий через него, обесточивая либо зажигая осветительные приборы.

Переключатель устроен по другому, снутри него, при каждом нажатии кнопки, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при всем этом не обрывается, а только перебрасывается на примыкающий контакт – тем самым устройство еще именуют перекидной выключатель. О том зачем это необходимо и как применяется читайте дальше.

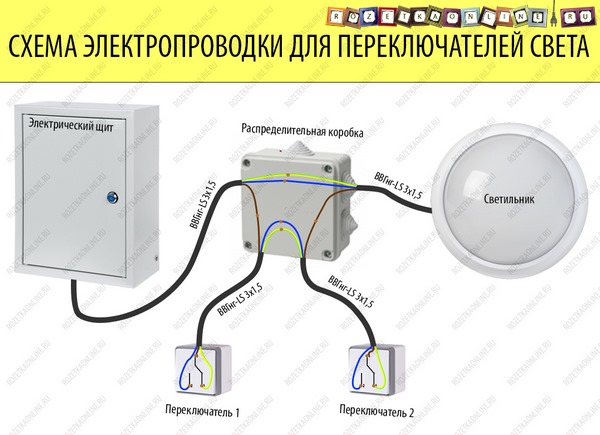

Проводка для выключения света с 2-ух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с внедрением распределительной коробки.

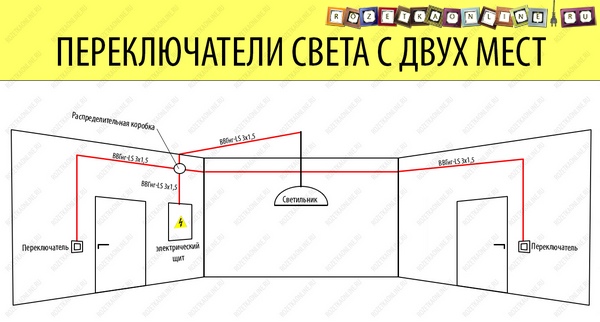

Так как всё коммутируется в электротехнической распаячной коробке, потому от устройств до неё проложены трехжильные кабели (в квартире либо личном доме это ВВГнг-LS 3х1.5мм.кв.):

— До каждого механизма переключателя

— До электрического щита либо наиблежайшей распредкоробки

Всего применяется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке

— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с подобными проводами, идущими впрямую к светильнику – каждый с каждым.

— Таким же образом связываются (выясни, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

— Оставшийся карий (либо белоснежный зависимо от производителя кабеля) провод: от 1-го выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

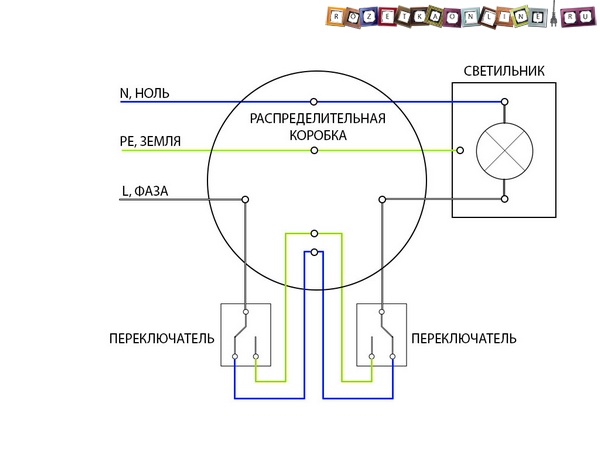

Общая схема переключателя света с 2-ух мест

Правильное соединение в распред коробке шаг, где неважно какая ошибка не дозволит схеме переключателей света работать верно.

Нейтраль и заземление питающего кабеля, согласно механизма работы системы, идут сходу к потребителю (осветительный прибор).

Фаза поступает на переключатели, где при помощи перекидного механизма подаётся на один из 2-ух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким макаром, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет врубается, если же при всем этом надавить кнопку 1-го из 2-ух устройств, цепь разрывается и он угасает, до следующего нажатия любого из них.

Видите ли схема, казавшаяся на 1-ый взор запутанной ординарна и воплотить её может каждый. О том, как подключаются сами механизмы, тщательно описано Тут.

Как подключить проходной выключатель. Схема подключения

Здрасти, почетаемые читатели веб-сайта sesaga.ru. В помещениях таких как спортзалы, коридоры, склады, также на лестничных маршах, просветах и т.п. нередко появляется необходимость в установке выключателей, имеющих независящее друг от друга включение и отключение освещения, дабы можно было войти через одну дверь и, допустим, включить свет, а выйти через другую и за собой свет погасить, либо же напротив.

Для решения этого вопроса были разработаны проходные выключатели, работающие в паре и дозволяющие управлять освещением из 2-ух мест.

Устройство проходного выключателя.

Механизм переключения контактов проходного одноклавишного выключателя фактически таковой же, как и у обыденного двухклавишного выключателя. Отличие состоит только в расположении и переключении контактов.

У двухклавишного выключателя переключение контактов независящее и осуществляется 2-мя кнопками, потому контакты могут переключаться или 2-мя кнопками сразу, или раздельно каждой кнопкой.

У проходного одноклавишного выключателя переключение контактов зависимое и осуществляется одной кнопкой, потому контакты переключаются сразу.

Электрическая схема проходного выключателя.

Проходной выключатель имеет два контакта, включенных последовательно и образующих общую точку. Один контакт выключателя всегда замкнут, а 2-ой всегда разомкнут.

При нажатии кнопки выключателя контакты переключаются и контакт, который был замкнут, размыкается, а который был разомкнут, замыкается. Такая работа контактов позволяет выключателю всегда быть готовым к включению либо отключению освещения из 2-ух мест.

Но такая работа контактов просит особенного включения в схему освещения, потому проходные выключатели подключаются строго по определенной схеме.

Схема подключения 2-ух проходных выключателей.

На корпусе некоторых моделей проходных выключателей обозначают выводы, дабы в процессе монтажа не прозванивать контакты. В модели, рассматриваемой в статье, выводы обозначены стрелками:

А сейчас разглядим схему подключения 2-ух выключателей SA1 и SA2.

Фаза L подключена к клемме 2 выключателя SA1, а к клемме 2 выключателя SA2 подключен верхний вывод лампы EL1. Одноименные клеммы выключателей 1-1 и 3-3 соединены между собой перемычками красного и зеленоватого цвета.
Ноль N соединен с нижним выводом лампы.

Разберем работу схемы.
В начальном состоянии выключателей лампа не пылает. Фаза L проходит через контакт 2-3 выключателя SA1 и через перемычку зеленоватого цвета попадает на клемму 3 выключателя SA2 и далее никуда не идет, так как контакт 2-3 разомкнут.

При нажатии кнопки выключателя SA2 его контакты 1-2 и 2-3 переключаются и контакт 1-2 размыкается, а 2-3 замыкается. Тогда фаза L через замкнутый контакт 2-3 выключателя SA1 и перемычку зеленоватого цвета проходит замкнутый контакт 2-3 выключателя SA2 и с клеммы 2 поступает на лампу. Лампа пылает.

Сейчас жмем кнопку выключателя SA1 и его контакты 1-2 и 2-3 переключаются и лампа угасает. Тут фаза L через замкнутый контакт 1-2 выключателя SA1 и перемычку красного цвета попадает на клемму 1 контакта
1-2 выключателя SA2 и далее не идет, так как контакт 1-2 разомкнут.

Сейчас если надавить кнопку выключателя SA2, лампа снова включится. Фаза L через замкнутый контакт 1-2 выключателя SA1, перемычку красного цвета и замкнутый контакт 1-2 выключателя SA2 попадает на лампу.

И независимо от того, каким из выключателей будет включена либо выключена лампа ее всегда можно включить либо выключить хоть каким выключателем. Вот таким макаром работают проходные выключатели.

Нам еще осталось разглядеть монтажную схему подключения с внедрением распределительной коробки.

Фаза L входит в распределительную коробку и в точке (1) соединяется с жилой провода, приходящей от клеммы 2 выключателя SA1. Одноименные клеммы 1-1 и 3-3 выключателей между собой соединены в точках (2 и 3). С клеммы 2 выключателя SA2 жила провода уходит в коробку и в точке (4) соединяется с жилой провода, приходящей от вывода лампы. 2-ой вывод лампы соединяется с нулем N в точке (5).

И сейчас самое основное, что Вы должны уяснить при монтаже проходных выключателей: если после сборки схемы освещение работает не так, как нужна, означает, некорректно подключена клемма 2 выключателя. Инспектируйте корректность подключения этой клеммы.

И в дополнение к произнесенному предлагаю поглядеть ролик и совсем разобраться в данной теме.

Вот и все, что желал сказать об устройстве и подключении проходных выключателей. А в следующей статье Вы узнаете, как подключить перекрестный выключатель, дающий возможность управлять освещением с 3-х и поболее мест.
