Как подключить стиральную машину схема

Стиральной машиной сейчас никого не удивишь, ведь она стала неотъемлемым атрибутом любого дома либо квартиры. Она сберегает много сил и времени, при всем этом выполняя свою работу часто лучше, чем человек.

Но после покупки новейшей техники встаёт вопрос: как верно произвести подключение стиральной машины к водопроводу и канализации? Можно вызвать квалифицированного мастера, а можно выполнить и самому, воспользовавшись подробной аннотацией из нашей статьи.

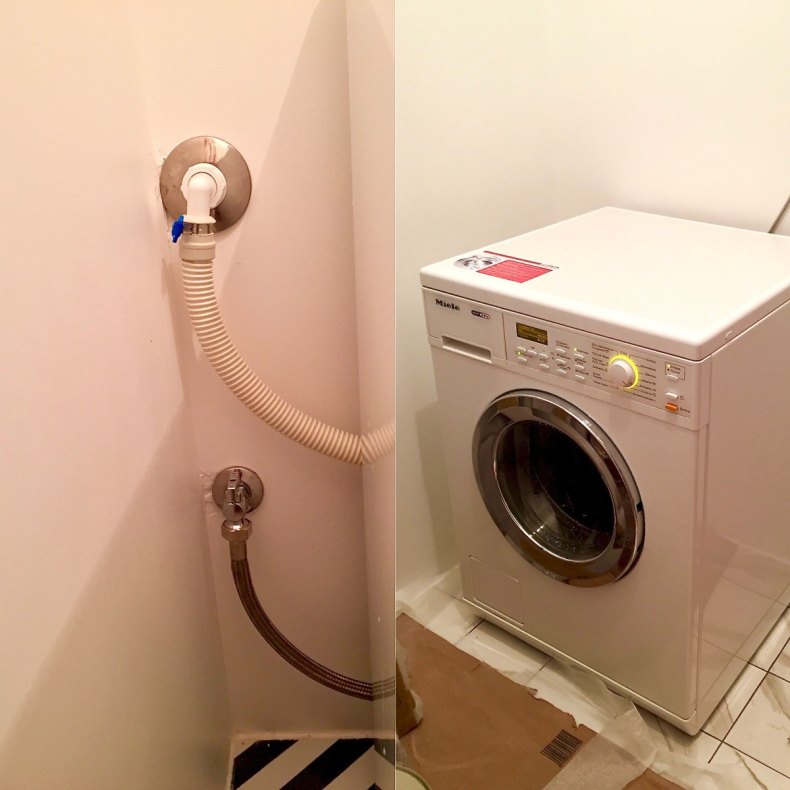

Какие варианты размещения стиральной машины бывают

Стиралку можно расположить где угодно — задачка исключительно в том, дабы подвести к ней все коммуникации.

Конкретно из-за близости к ним стиральные машины обычно располагают:

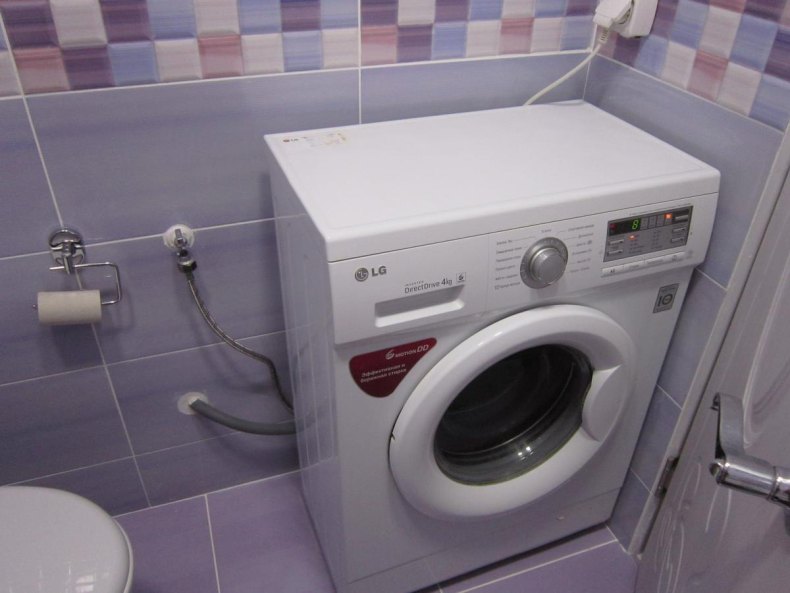

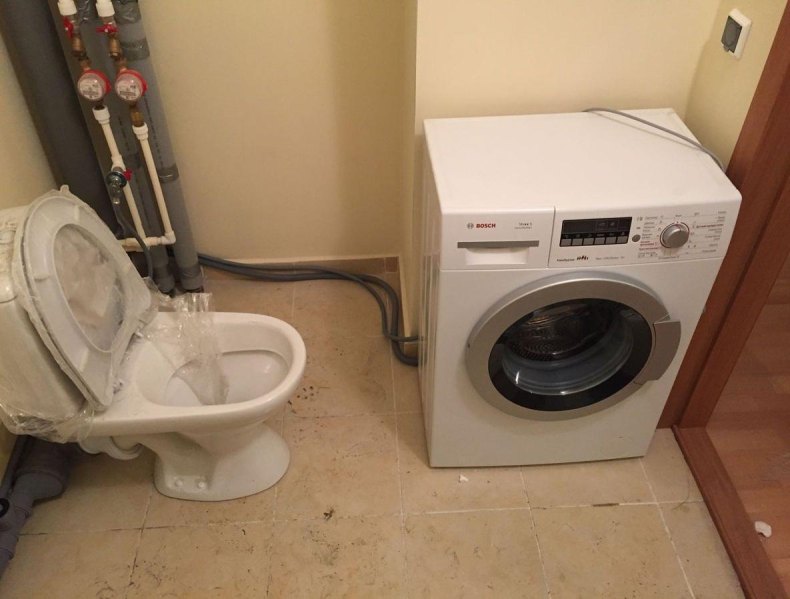

В ванной комнате. Более пользующийся популярностью вариант размещения, если санузел позволяет это по площади. Если на машинку не хватает места, всегда можно отыскать выход и расположить её, к примеру, под раковиной — в данном случае пригодится поменять раковину на специальную, со смещённым вспять сифоном.
На кухне. 2-ой по распространённости вариант, стиральная машина обычно соседствует вблизи с мойкой, так как там её проще всего подключить к водопроводу и канализации.
В отдельной прачечной — если ваша квартира либо дом довольно огромные, дабы выделить под стирку отдельную комнату. Там же можно установить оборудование для сушки и глажки незапятнанного белья.

Подготовка домашней техники

До того как устанавливать новейшую, только-только приобретенную стиральную машину, нужно демонтировать с неё транспортировочной крепёж.

Так как бак машины подвешен на пружинах с противовесами с целью уменьшения вибраций при работе, перед упаковкой производитель фиксирует его болтами, в избежание повреждений барабана при перевозках. Болты обычно размещаются с задней стороны корпуса устройства. Выверните их, поставив на место пластмассовые заглушки из комплекта.
Не считая болтов, может быть также будет нужно удалить фиксирующие барабан бруски, делается это обычно впереди.
Скобы для увеличения жёсткости упаковки, находящиеся с задней части машины, придётся снять.

Данный процесс незначительно отличается для каждой модели и тщательно описан в аннотации на технику — непременно проделайте его до включения стиральной машины в работу, по другому она может выйти из строя при первом же включении, а вы при всем этом автоматом лишитесь гарантии.

Материалы и инструменты

Перечень нужного оборудования и материалов для установки стиральной машины находится в зависимости от места её размещения и имеющихся коммуникаций.

Мы приведём малый перечень для случаев размещения машинки вблизи с мойкой в ванной либо на кухне:

Проходной тройник со интегрированным краном либо отдельный тройник + кран
Пакля либо ФУМ-лента для герметизации соединений
Переходник для канализации с отводом либо особый сифон со сливом
Разводной ключ
Строительный уровень

Если вблизи с местом для установки стиралки нет специально оборудованной для неё розетки, пригодятся также:

Розетка с уровнем защиты от воды не ниже IP44
Трёхжильный кабель сечением более 2,5 мм 2
Автомат на 16 А, устройство защитного отключения (УЗО) с током утечки 30 мА
Инструмент для закладки кабеля (перфоратор, УШМ и т.п.)
Набор электрика (кусачки, изолента, отвёртки и т.п.)

Как подключить стиральную машину к водопроводу

Для работы хоть какой стиралке нужна подключение к сети холодного водоснабжения.

Хотя на рынке представлено маленькое число моделей, способных работать на жаркой воде, мы всё же советуем употребляться только холодную.

Это обеспечит наилучшее качество стирки и наименьший износ машины — так как характеристики сети ГВС в нашей стране плохо подходят для ввезенной техники.

К водоснабжению для стиральной машины предъявляются определённые требования:

Достаточное давление воды. Малое значение — 1 атмосфера. Так как вода при стирке набирается самотёком, недостающее давление приводит к ухудшению стирки и ошибкам в работе машины.
Отсутствие загрязнений. Если холодная вода в вашем регионе не самого наилучшего свойства, рекомендуется поставить фильтр грубой чистки перед стиралкой.

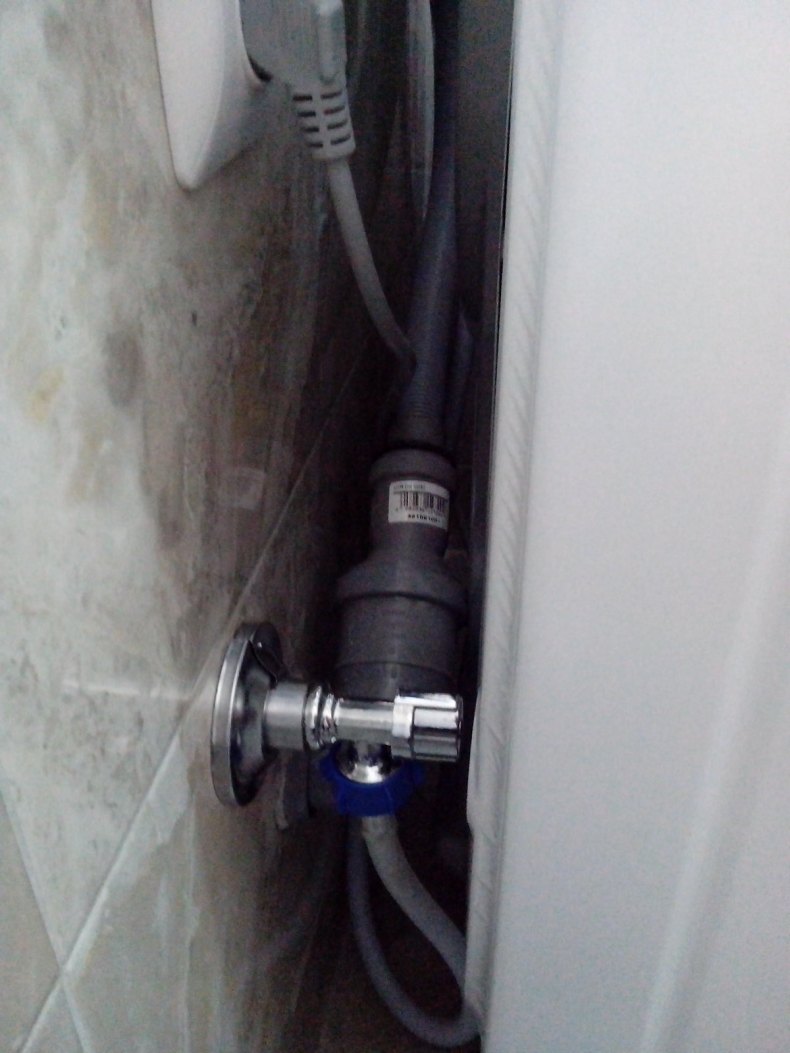

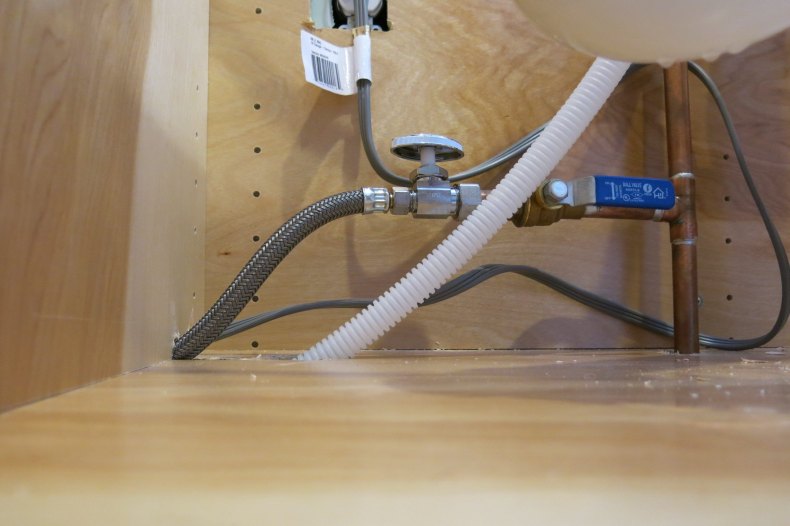

Неотклонимая установка личного перекрывающего крана. Клапан подачи воды в стиральной машине может прорвать при скачке давления в водопроводе, что гарантированно приведёт к затоплению. По этой причине перед машинкой устанавливается кран, который нужно открывать перед стиркой и закрывать по её окончанию.

Существует несколько методов подсоединения стиральной машины к водопроводу. Зависят они от типа применяемого трубопровода (металлопласт либо железная труба) и места установки машины.

Перечислим несколько самых фаворитных.

До всех работ непременно перекройте водоснабжение в стояке и стравите остаточное давление из труб (довольно открыть хоть какой кран).

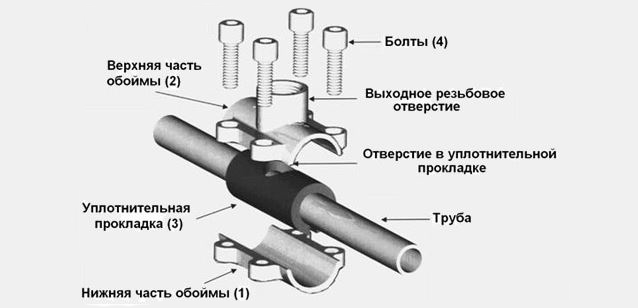

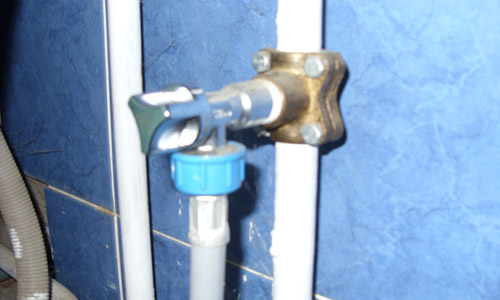

Самый обычной метод, который подойдёт для любого типа труб (не считая пластмассовых) — обжимная муфта с отводом. Конструктивно выполнена она так:

Порядок установки следующий:

Наденьте на трубу уплотнительную прокладку.
Установите обе половинки муфты поверх прокладки и плотно затяните их болтами.
Высверлите отверстие в трубе прямо через установленную муфту. Так как для стиральной машины не нужна серьёзный поток воды, поперечник отверстия можно выполнить меньше поперечника основной трубы.
Вкрутите в муфту кран, за ранее уплотняя резьбовые соединения лентой ФУМ.
Накрутите на кран подающий шланг стиральной машины.

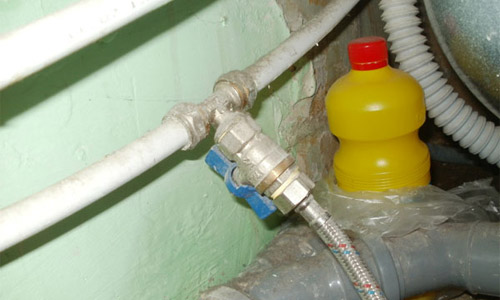

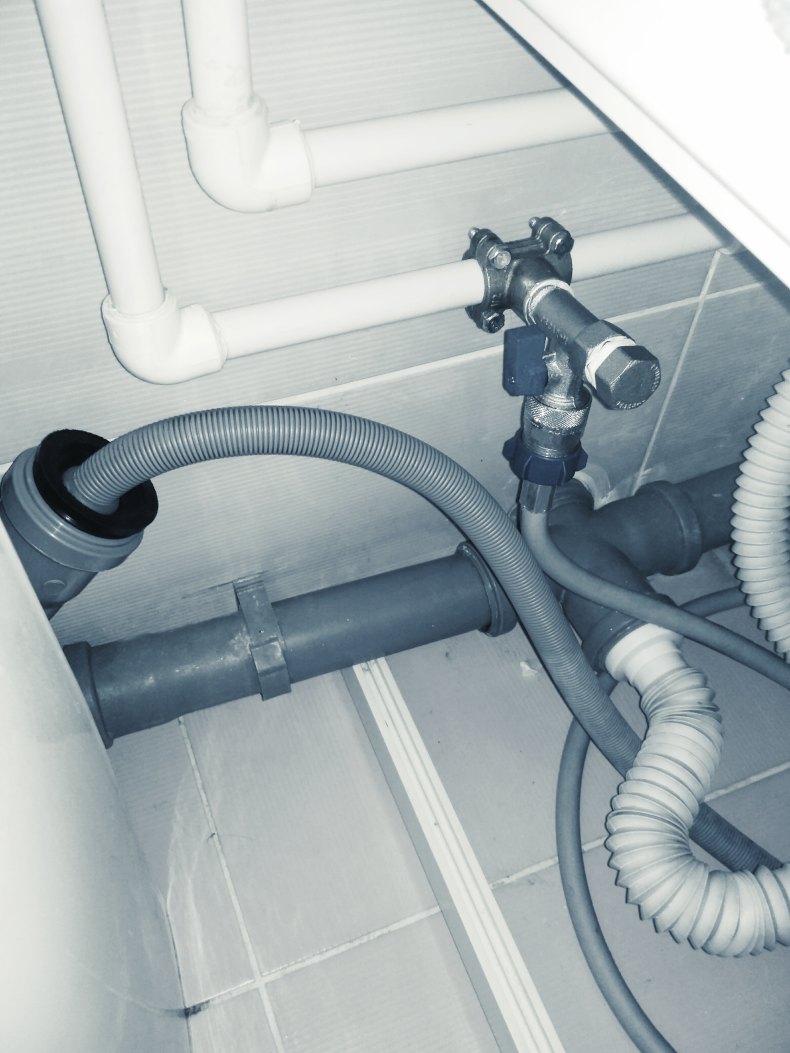

В итоге должна получиться такая конструкция:

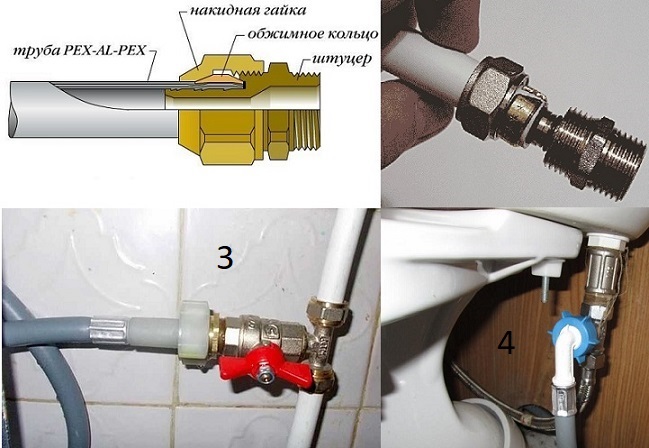

Если у вас металлопластиковые трубы, надёжнее будет пользоваться особым фитингом-тройником:

Порядок его установки следующий:

Вырежьте нужный участок металлопластиковой трубы при помощи ножниц для металлопластика либо ножовки.
Сейчас нужно распрямить трубу, зашлифовать её концы от заусенцев и с помощью калибра придать ей точную овальную форму.
На трубу повесьте накидную гайку и обжимное кольцо.
Воткните штуцер вовнутрь трубы до конца.
С помощью 2-ух ключей, затяните соединение до упора.
Проделайте ту же операцию со 2-ой стороны тройника.

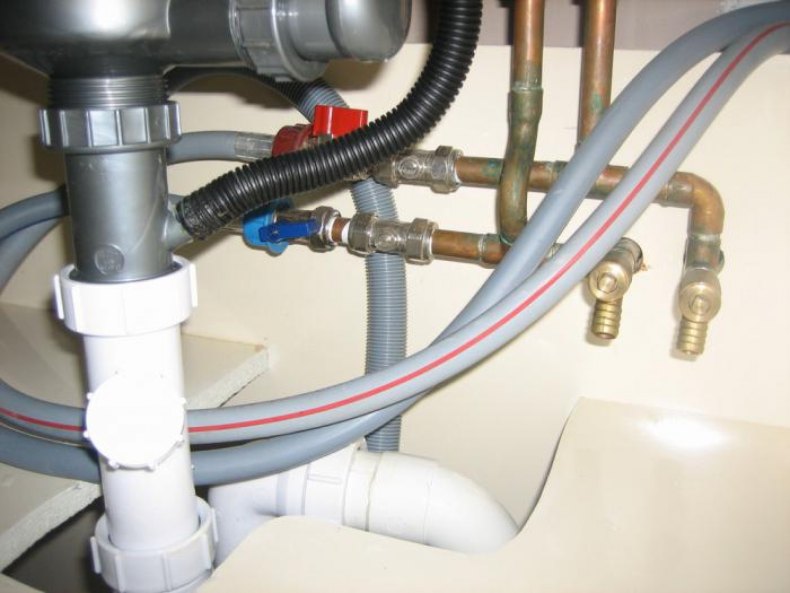

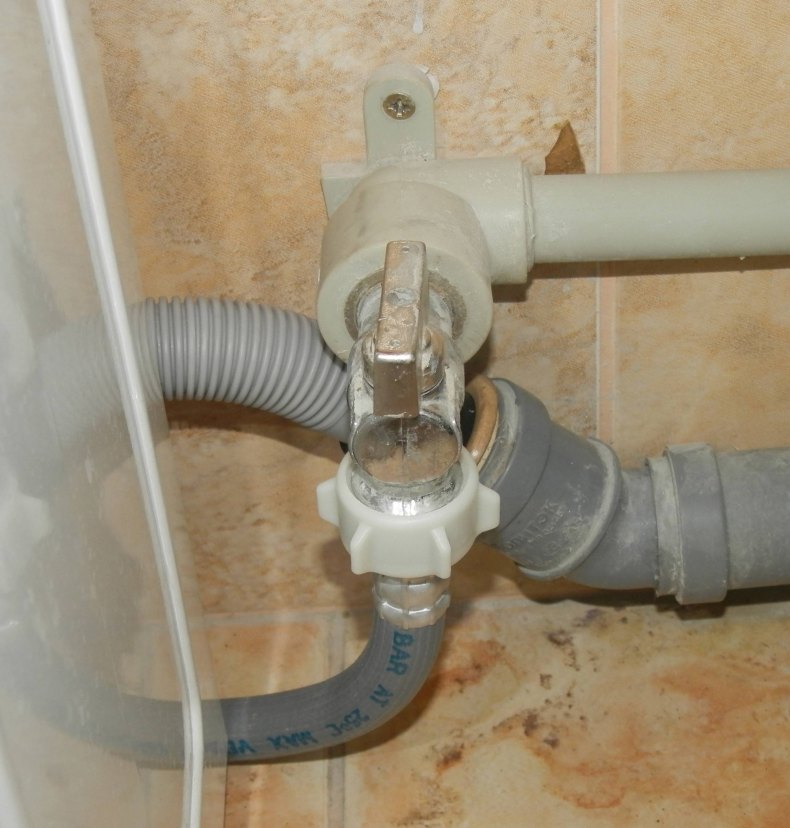

На отвод тройника присоедините шаровой кран и дальше шланг подачи к стиральной машине.

Подключение слива к канализации

Сейчас встаёт вопрос, как подключить стиральную машину к канализации.

Тут тоже есть несколько методов. Но поначалу общие требования, которые необходимо выполнить:

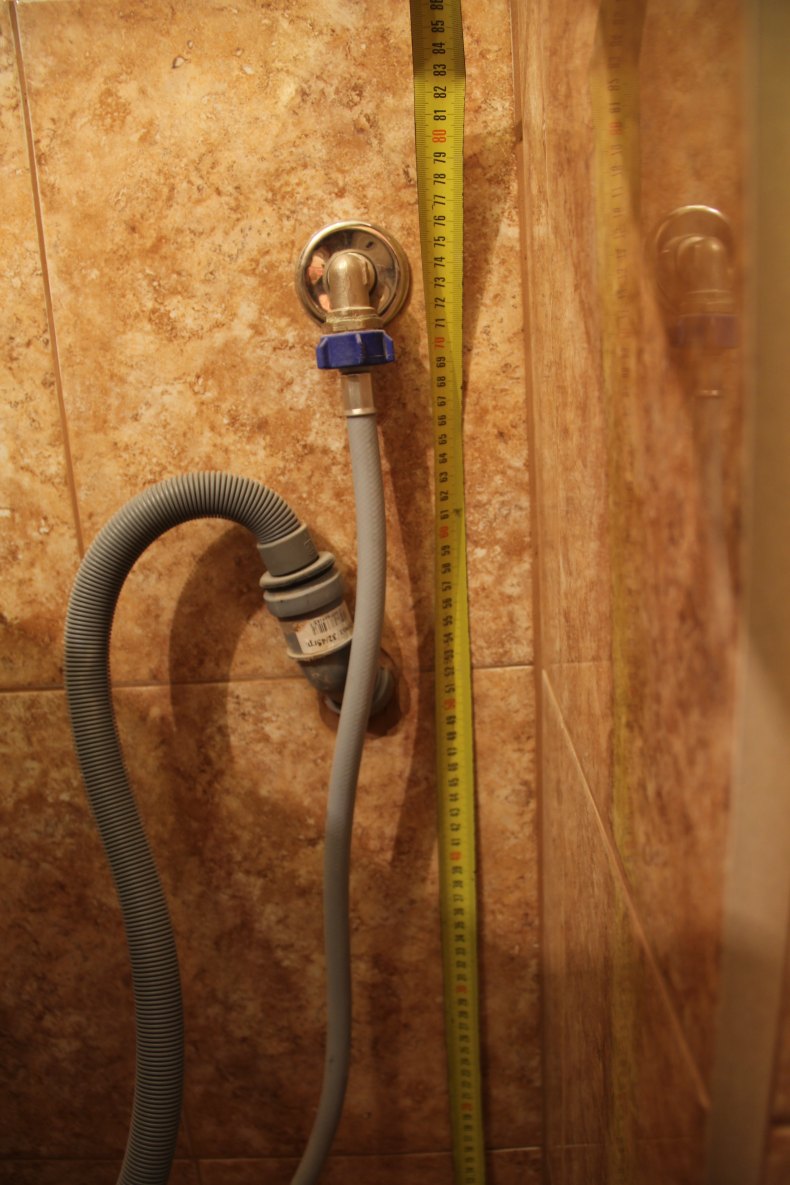

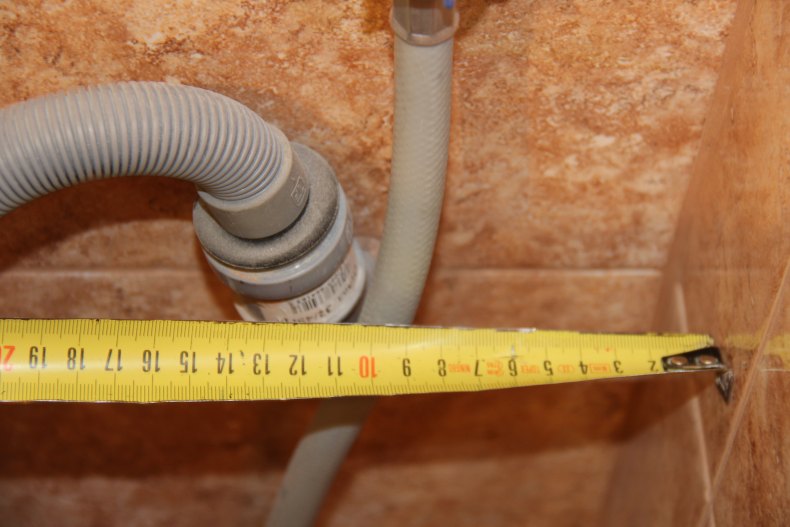

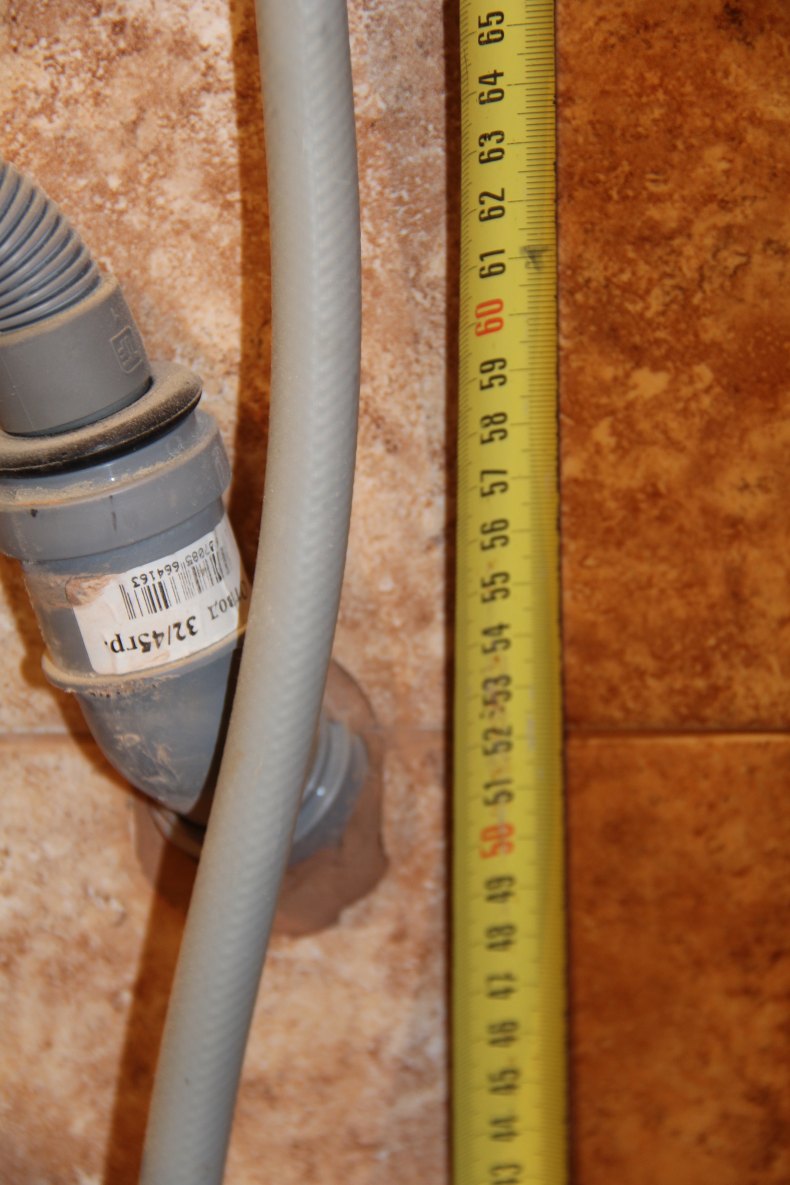

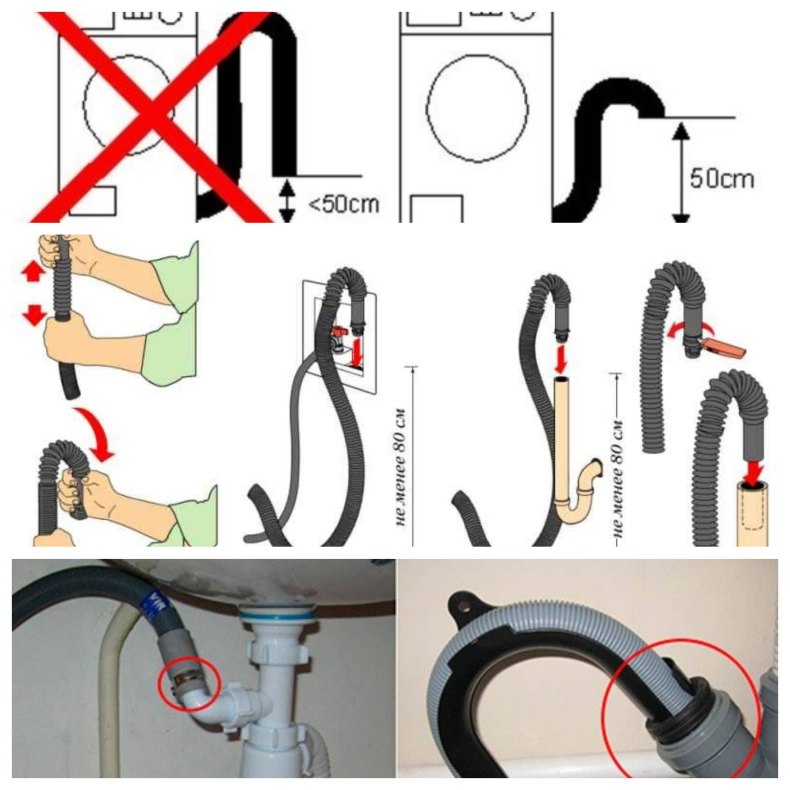

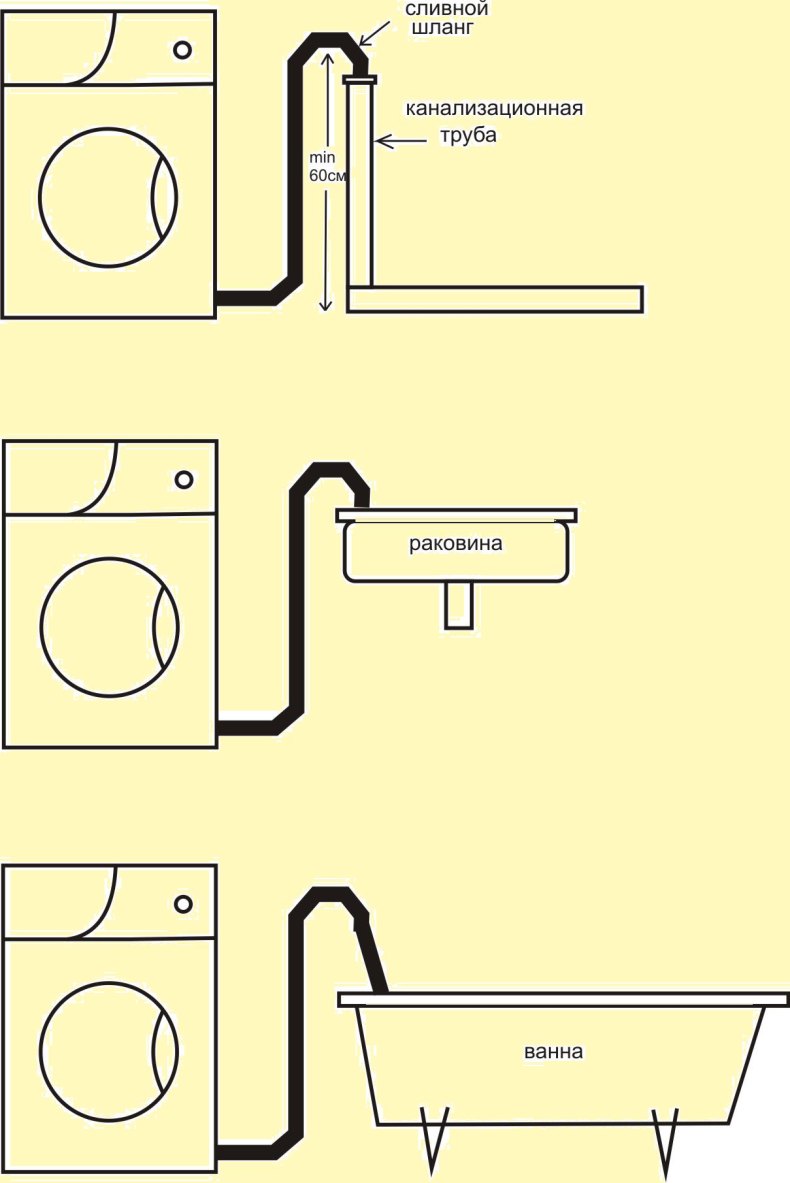

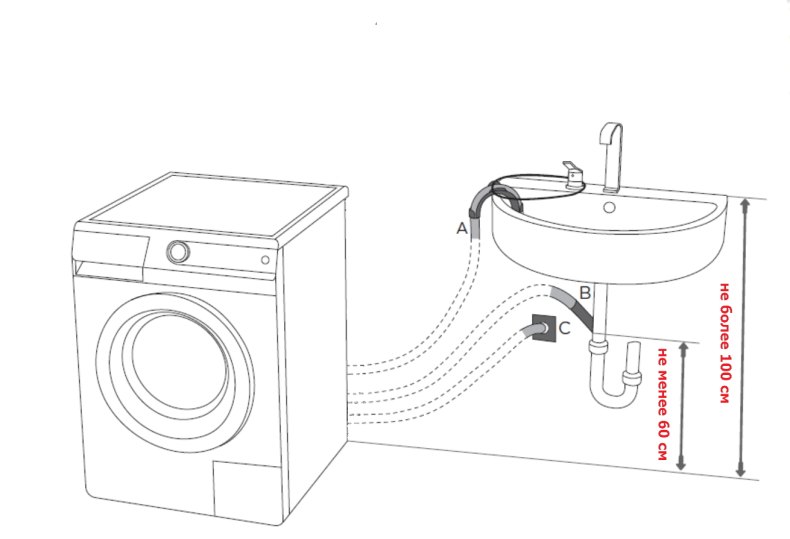

Высота сливного шланга. У самой стиральной машины сливной шланг нужно непременно закрепить на высоте более 80 см. Практически на всех моделях для этого на задней стене находятся особые крепления. Размещение шланга на высоте создаёт рациональные условия для работы сливного насоса, препятствует оборотному забросу воды из канализации и образует гидрозатвор, избавляющий от противных запахов как от постиранного белья, так и воздуха в месте установке машины.
Длина сливного шланга. Параметр, ограниченный мощностью сливной помпы, находится в зависимости от модели. Четкие значения вы сможете уточнить в аннотации, но обычно производители советуют ограничиться 2-3 метрами.

Простой метод обеспечить слив от стиралки — опустить сливной шланг в ванную либо унитаз, закрепив его при помощи специального держателя:

Но мы не советуем данный метод к неизменному использованию: шланг может соскочить с сантехники, устроив для вас затопление.

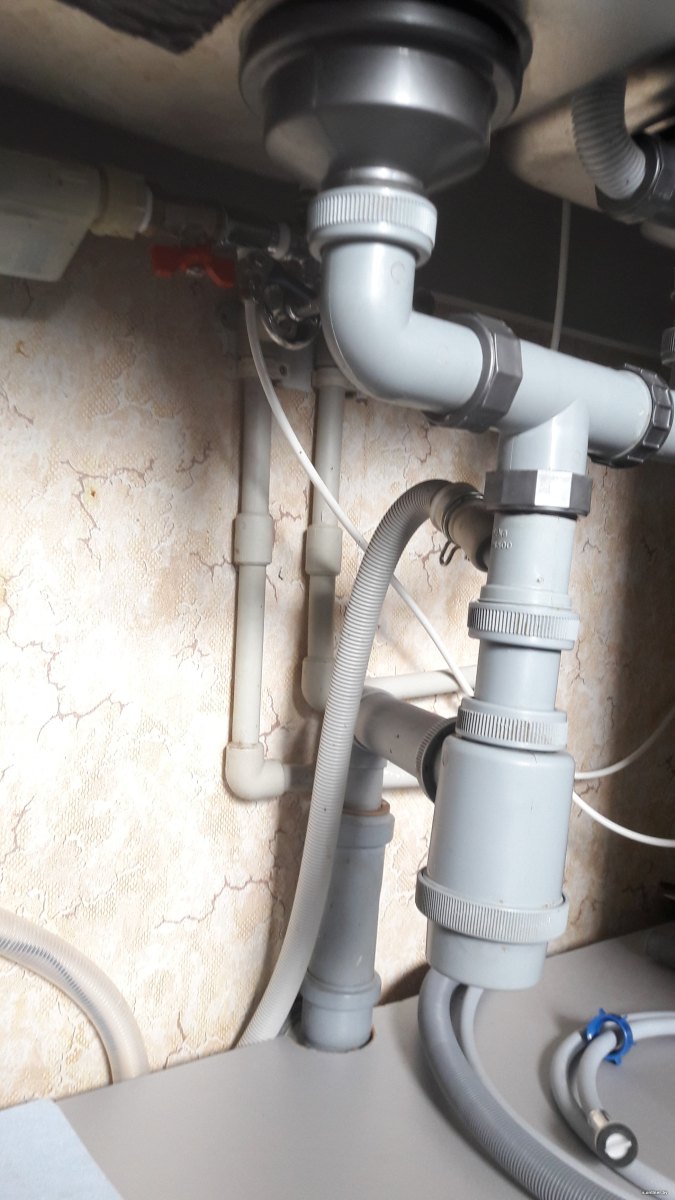

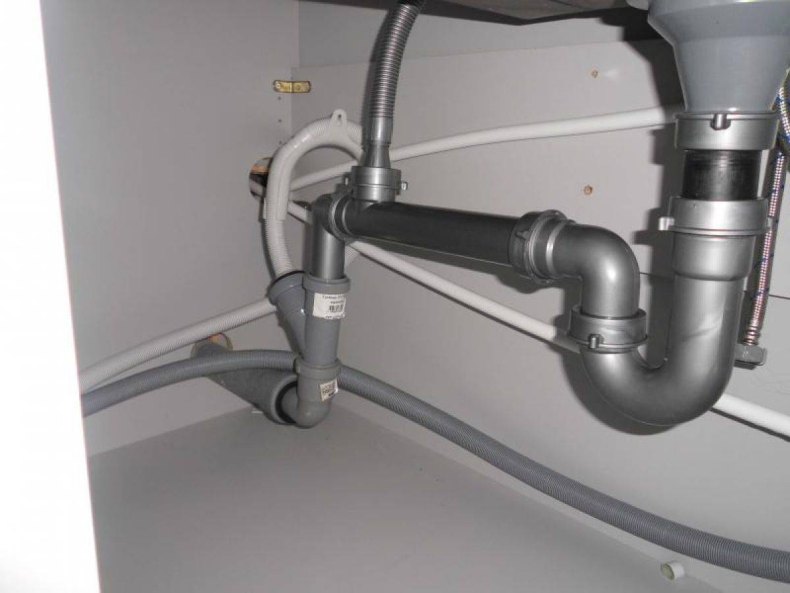

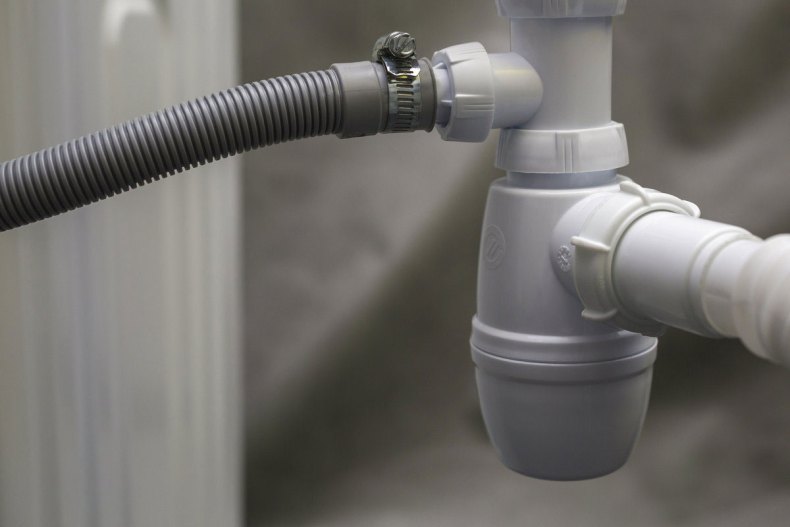

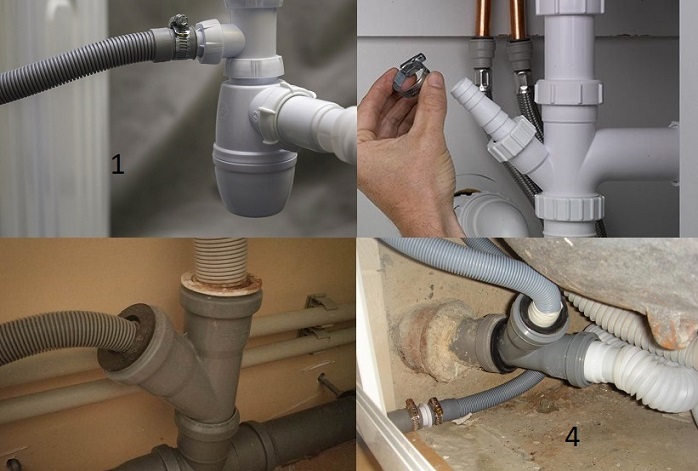

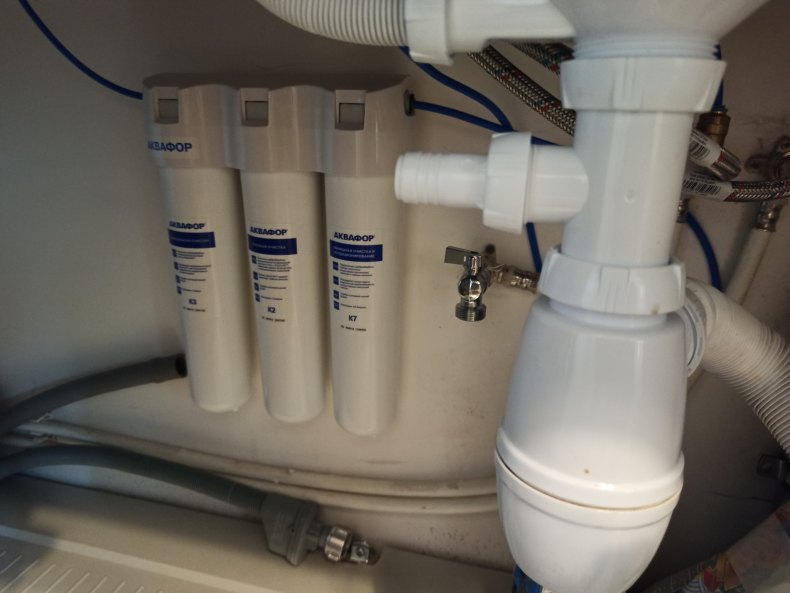

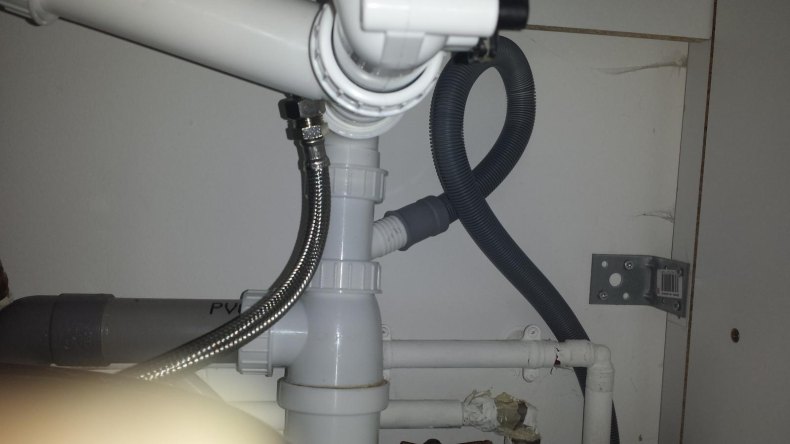

Более распространённый и рекомендуемый многими производителями способ — подключить слив от стиральной машины к сифону раковины. Для этого:

Если на вашем сифоне такового отвода нет — для вас будет нужно за ранее поменять его. Либо пользоваться методом прямого слива в сточную канаву. Для этого:

Расположите начало шланга так же, как при подключении к сифону — закрепив его на задней стене стиральной машины.

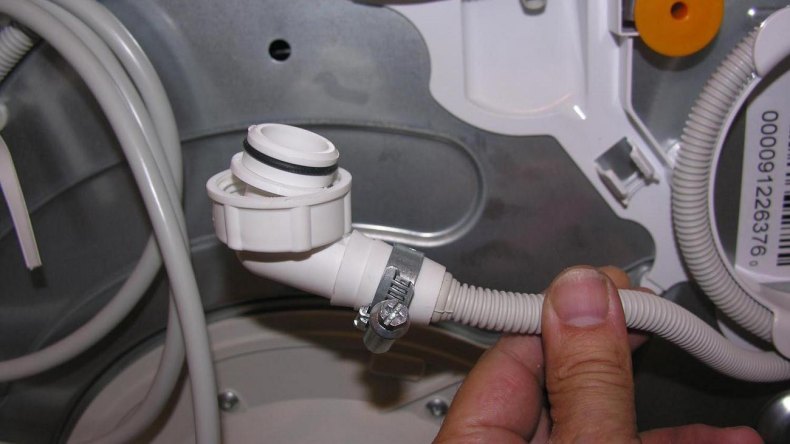

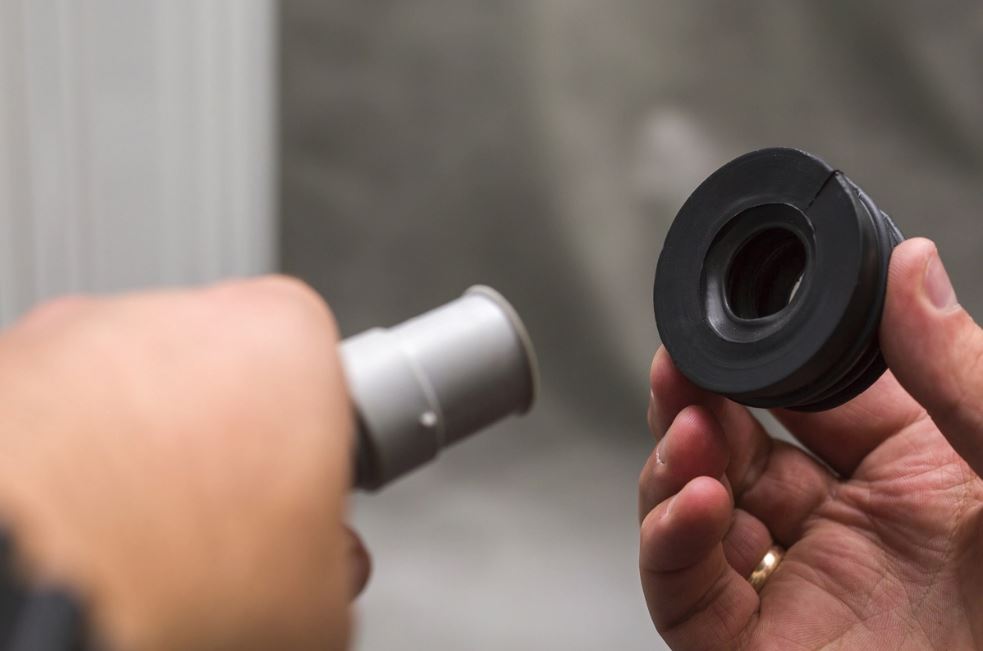

Наденьте переходную манжету на конец шланга:

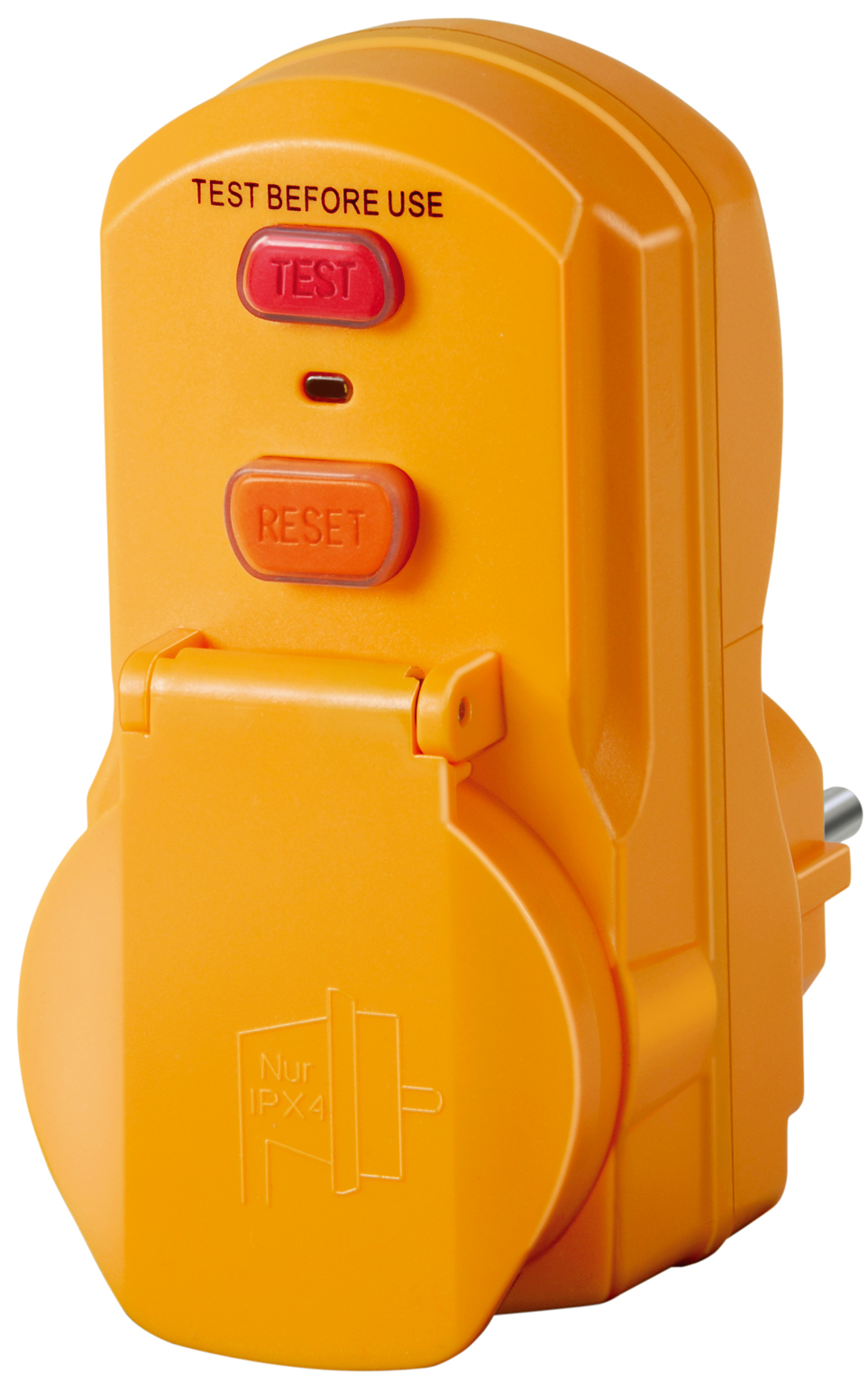

Подключение к электросети

Так как стиральная машина находится в конкретном контакте с водой, по вероятности удара током она классифицируется как особо страшная техника. Потому соблюдаем следующие требования:

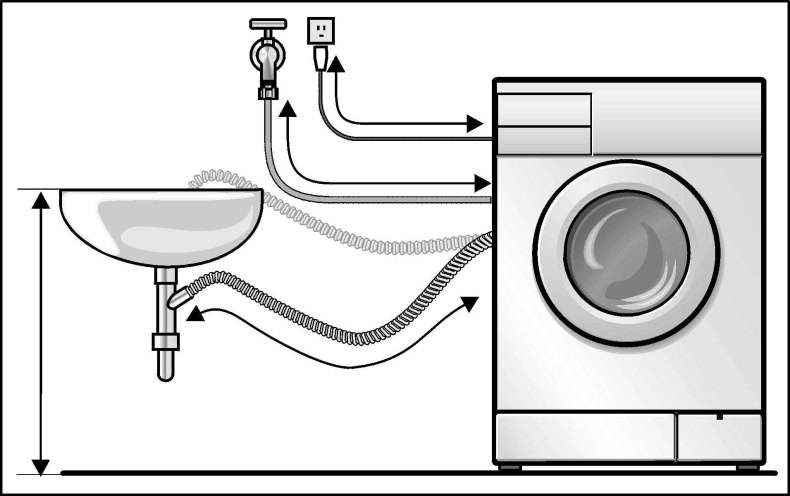

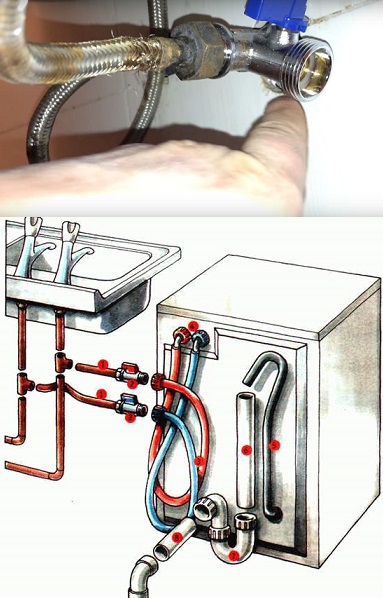

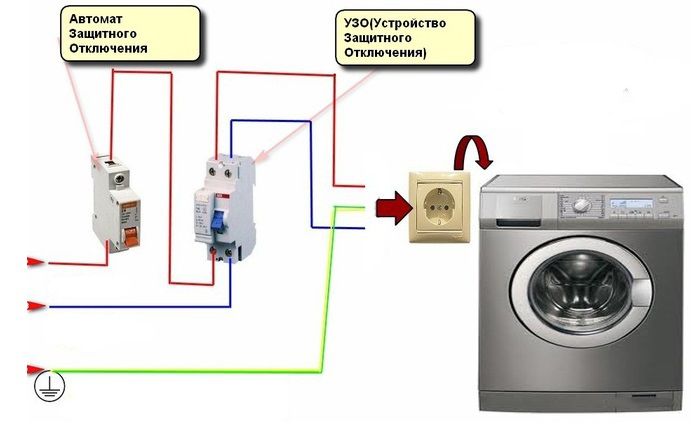

Общая схема подключения должна получиться таковой:

Правила эксплуатации: профилактика засоров и протечек

Дабы избежать появления засоров в стиральной машине и протечек, при её эксплуатации соблюдайте следующие правила:

Не перегружайте машину. Очень большой вес белья может привести к сильным колебаниям барабана и разгерметизации сливного патрубка.
Бюстгальтеры, также другое бельё, содержащее внутри себя железные элементы, которые могут отвалиться во время стирки, лучше стирать в особом сетчатом мешке. По другому попавший в систему слива железный «ус» может привести к засору либо даже поломке крыльчатки сливного насоса.
Не рекомендуется стирать в машине обувь, подушки из перьев, авто коврики и другие очень сильно загрязнённые предметы — с огромным количеством грязищи система слива может не совладать.
Из кармашков одежки перед стиркой необходимо вынуть все посторонние предметы.

Рекомендуется раз в 2 месяца чистить сливной фильтр стиральной машины. Он установлен перед сливным насосом и защищает его от повреждений, но если в процессе стирки машина говорит об ошибках, медлительно сливает воду либо вообщем останавливает программку, неувязка, вероятнее всего, кроется в нём.

В большинстве моделей к нему обеспечивается лёгкий доступ через специальную дверцу в нижней части машины: довольно открыть её, вывернуть фильтр и помыть его в воде.

Итак, подключить стиральную машину к водопроводу и канализации полностью можно и самому. Главное — уделите предельное внимание моментам обеспечения безопасности, описанным в статье.

И не забудьте ознакомиться с аннотацией на вашу определенную модель — там могут быть приведены определённые требования, не обозначенные нами.

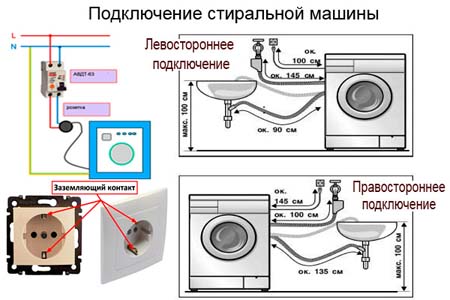

Поэтапное подключение стиральной машины к водопроводу и канализации

Подключение и Ремонт

Создатель А. Крушев На чтение 8 мин. Просмотров 10.1k.

Для стирки вещей нужно подключение стиральной машины к водопроводу и канализации, слив должен быть верно проведен, будь то ванна либо кухня. В связи с этим место расположения агрегата следует выбирать там, где все системы размещены вблизи.

Ведущий инженер по канализации и водоснабжению — Крушев Сергей (г.Москва «Советы спеца»)

Это могут быть туалет, ванная либо комната для изготовления еды. Следует осознавать что будет нужно маленькая доработка. В целом подключение стиральной машины не настолько сложное занятие, соединение всех систем может быть выполнить без помощи других.

Где можно произвести установку

В жилом помещении существует несколько мест, в каких более нормально установить стиральный агрегат:

Коридор. Такое решение по установке самое проблематическое, так как к нему нет подвода воды и обеспечения слива. Все будет нужно подтянуть, а это время и силы. Но все таки существует увлекательное решение: установить у стенки к санузлу и встроить в существующую мебель.
Санузел. (это могут быть туалет, ванная либо совмещенное помещение). При установке в туалете, с подводами коммуникаций заморочек не будет, но сама комната очень малая. Потому безупречным вариантом будет установка агрегата вблизи с унитазом. Если избранная комната — совмещенная, то рекомендуется установка вблизи с источником водоснабжения. Как правило это делается вблизи с мойкой, а если позволяет конструкция агрегата, то можно произвести установку конкретно под раковиной. 2-ой хороший вариант — это установка между ванной и стеной, но при всем этом размер корпуса должен быть подходящим.
Кухня. Место установки можно найти во интегрированном гарнитуре, при всем этом можно закрыть машинку дверцами либо бросить открытой. Принципиально, дабы подвод воды для стирки был обеспечен.

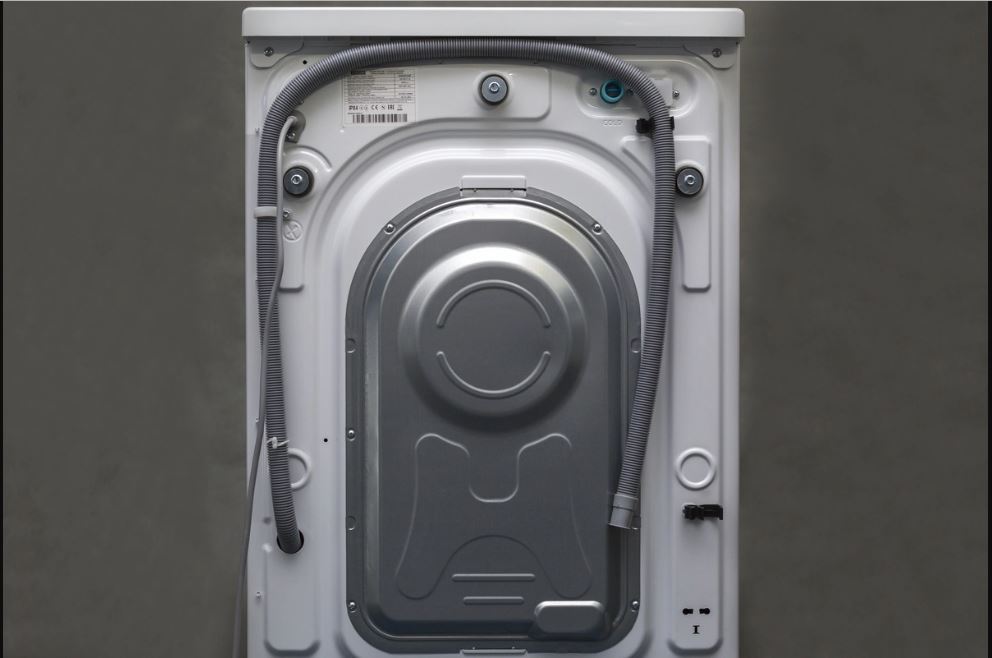

Как снять болты для транспортировки

После приобретения стиралки и перед тем как выполнить установка и установку следует:

снять бумагу для упаковки;
вывернуть и вынуть монтажные болты;
на месте болтов поставить заглушки.

Это необходимо выполнить непременно, в неприятном случае автомат сломается, тем паче гарантия на это действие не распространяется. Это будет ошибка при установке.

Довольно приготовить отвертку и приступить к работе. Включение устройства не следует создавать, пока не сняты транспортировочные болты, это может привести к поломке барабана.

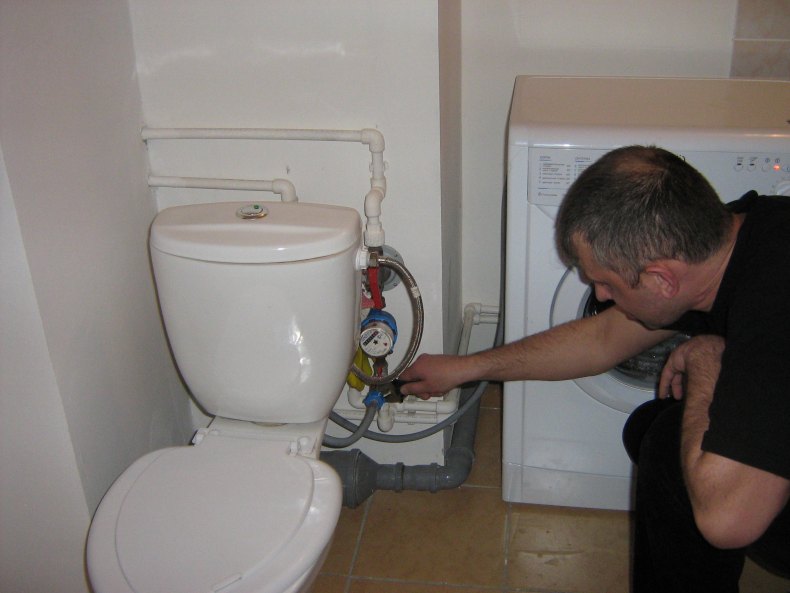

Подключение к источнику воды

Подключение воды к агрегату

Дабы начать установочный процесс, нужно выполнить несколько операций. Для обеспечения режима функционирования нужно подвести воду, и существует несколько методов решения этой задачи. Но есть и два происшествия:

В трубопроводе вода должна быть под давлением не ниже 1 кгс/см 2 .
Вода для стирки должна быть без примесей.

Если показатель давления низкий, то его можно повысить с помощью специального насоса.

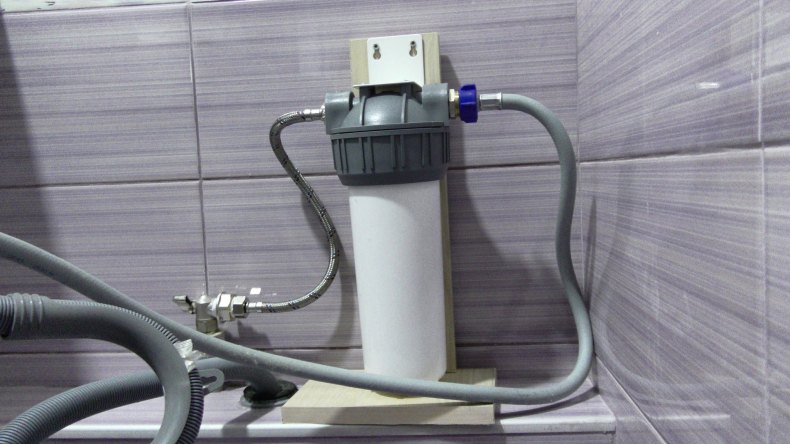

Для чистки воды применяется фильтр.

Методы подведения водоснабжения

Подведение к водоснабжению

Внедрение для врезки обжимной втулки. Приготовить шланг в гибком выполнении, размер 3/4 дюйма. После нужно подсоединить к машине, а к вентилю — с другой стороны.
Eсли труба сделана из металла. Обеспечить врезку вентиля к трубе водоснабжения, применив муфту обжимную. На нее следует надеть две части конструкции. Они соединяются средством болтов. На отвод с резьбой осуществляется накручивание крана, лучше использовать шаровый. Поток воды проходит через особое отверстие конкретно через конструкцию муфты.
Врезка фитингом. При выполнении труб из металлопластика следует применить фитинг, еще эта конструкция именуется тройником. Для этого необходимо прорезать отверстие в материале подключаемой трубы в данном месте и туда смонтировать этот элемент, после к которому подсоединить шаровый кран. Уплотнение мест обеспечивается манжетами размером 32х25, выполненными из резины.

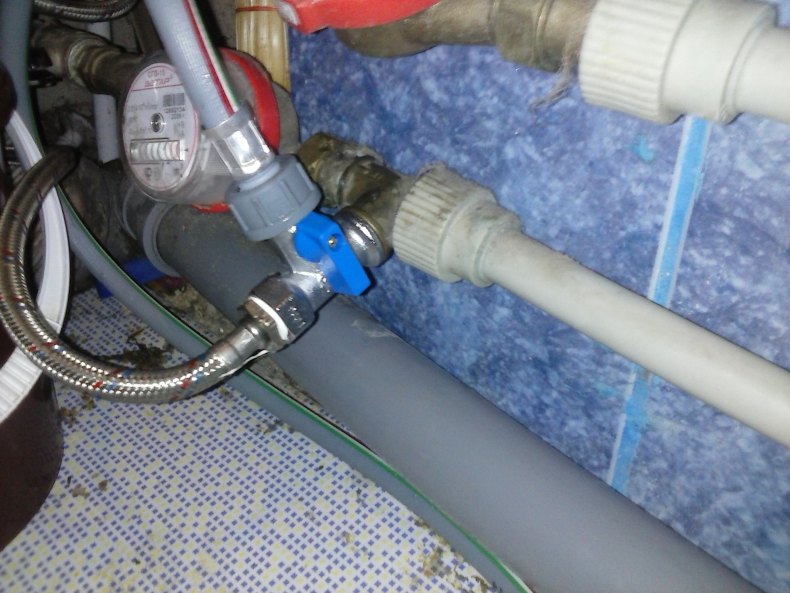

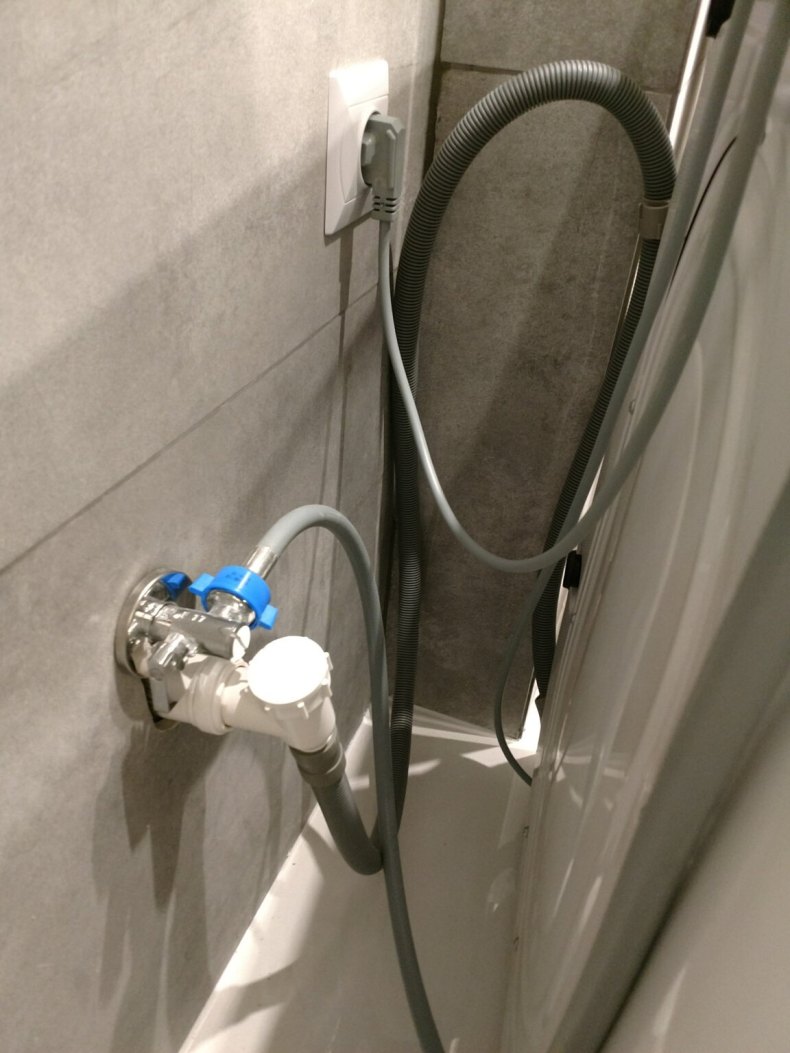

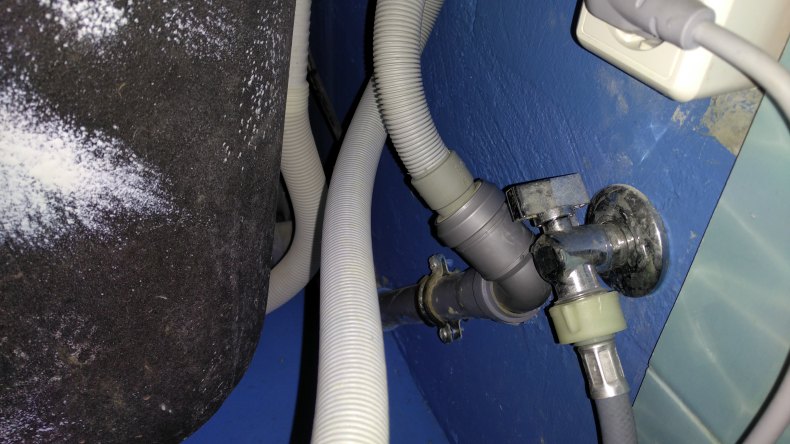

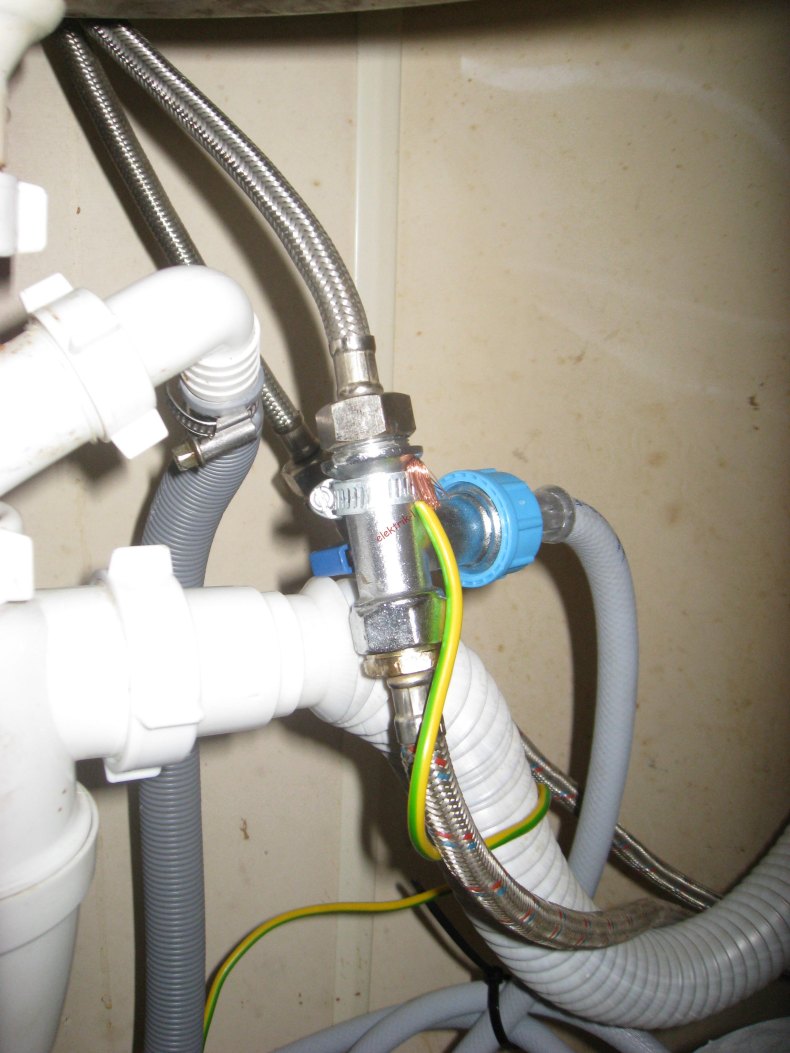

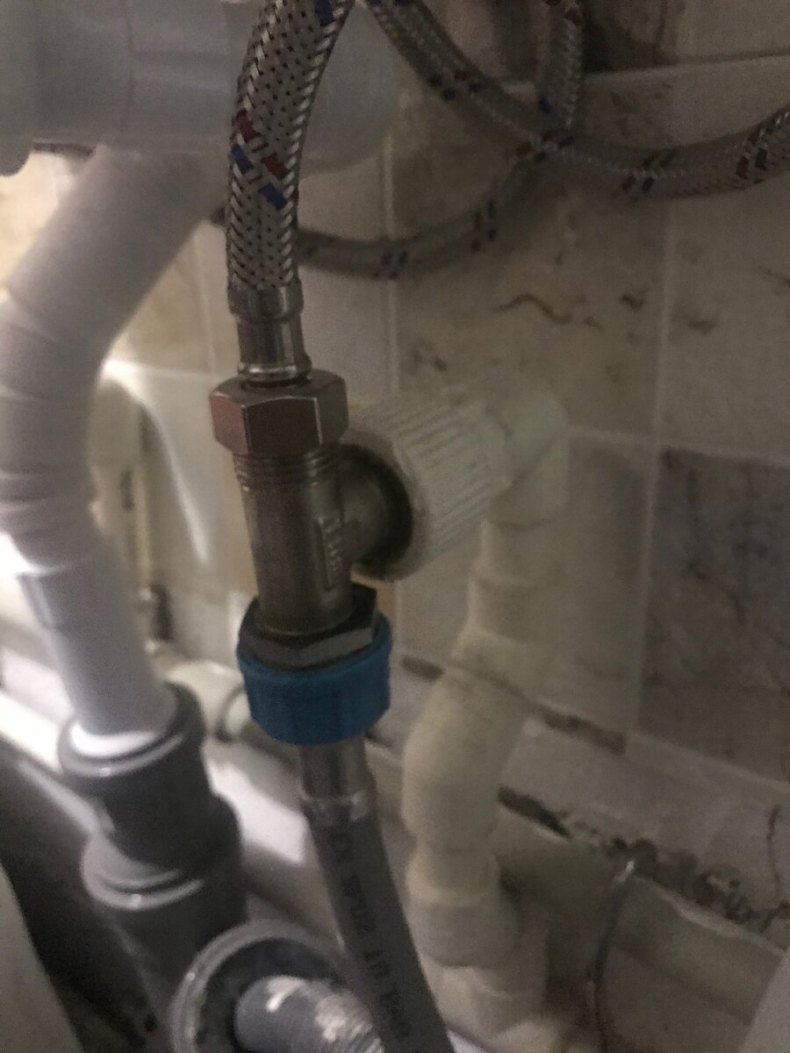

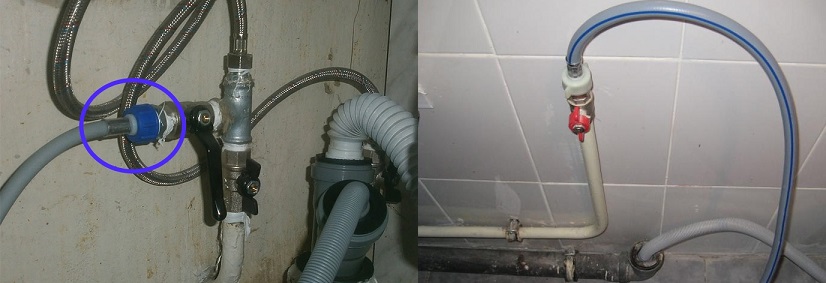

Использование тройникадляподключения. Самый лучший способ — это подключение средством гибкого шланга. Для этих целей применяется длиннющий шланг, а тройник применяется, дабы присоединить комплектующие (глядеть ниже картина №3). Для обеспечения надежности применяются крепления. Существует и метод подключения стиральной машины к водопроводу, через шланг закрепленный к заполнению воды для бочка унитаза, средством тройника(глядеть на картинке ниже №4).

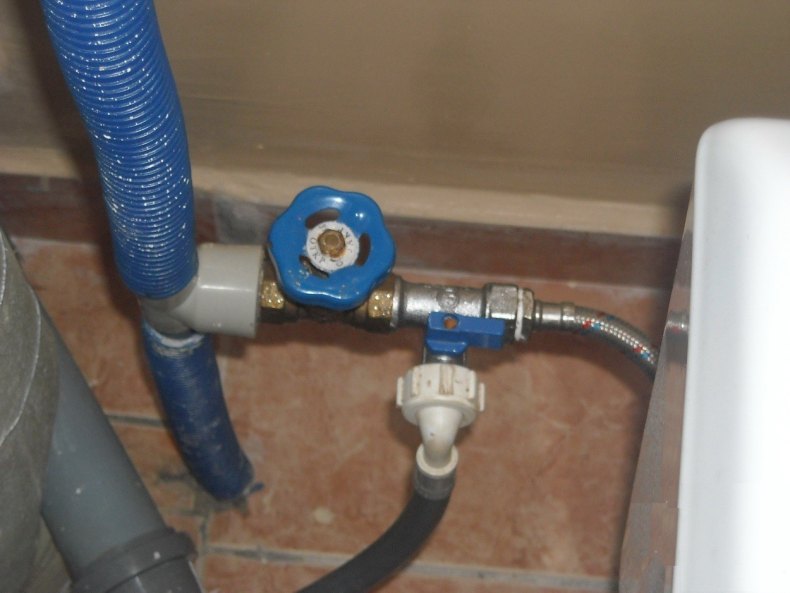

Использование тройника и накидной гайки

Подсоединение к канализации через тройник может отличаться: применяется шланг поперечником 22 мм, но раструбов на 50 либо 32 мм нет, в связи с этим применяется уплотнитель — резинка, выполненная с переходом на 22 мм. Дабы длина была больше, применяется штуцер. Если машинка установлена в другой комнате, то применяется (адаптер) переходник в виде трубы ПВХ.

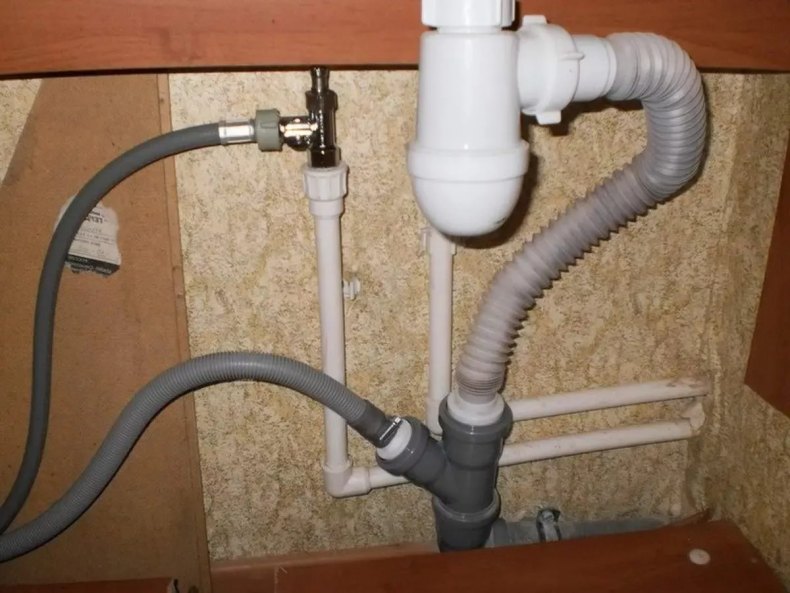

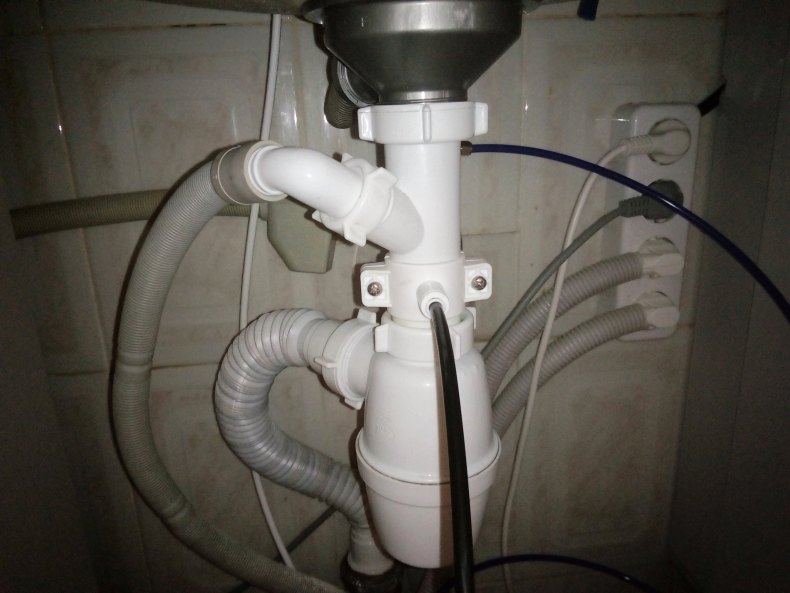

Пример подключения к умывальнику

Решение для Дачи

Подключение стиральной машины к канализации может быть и без водопровода. Техническое устройство в особенности нужно будет на даче. Для этого бак для заливания необходимо поднять на высоту как минимум один метр, а от дна основания выполнить подвод шланга к стиральной машине. Таким макаром, обеспечится давления для работы агрегата. Значительно дороже обойдется приобретение насосного механизма. Последнее устройство может быть маленьким. Личная дача — это наилучшее решение для такового рода установки.

Обеспечение подвода воды — это только 50 % от общего дела, дальше следует решить вопрос об отводе отработанной воды, а конкретно, как подключить слив стиральной машины к канализации.

Как подключить к канализации

Подключение слива к канализации может быть несколькими методами, а главное легкими для самостоятельного выполнения:

Верный установка к канализационным коммуникациям

Как подключить стиральную машину к канализации в ванной и обеспечить, дабы вода после стирки сливалась в сточную канаву(картина №4). Применяется для этих целей шланг, называемый сливным, он заводится в элемент канализационной трубы «тройник», и уплотняется резинкой для плотности. Главное, дабы высшая часть находилась малость выше по отношению к сливу на 0,6 м. Для этих целей предусмотрены крепежные элементы.
Слив для стиральной машины в сточную канаву через пластмассовый сифон(картина №1). Оборудования необходимо выводить в канализационную линию, это действие осуществляется в стационарном варианте. Выбрав такое решение, нужно приобрести слив с отводом, созданный для этих целей. Не забываем про верхний угол, чтобы дать наклон сливу. В некоторых сифонах уже предусматривается слив. Есть вариант — слив располагать под коленом пластмассового сифона, через «тройник» (картина №3)
(пример в видео ниже) . Если третировать этим регламентам, то не исключено проникновение отработанной воды. После возникает запах и начинает разить отходами жизнедеятельности.
Другой метод подсоединить стиральную машину к канализации. Для этого применяется сливной шланг и крепление напоминающее буковку «С», его можно просто присоединять к ванной, унитазу, раковине, все что имеет выход в трубопровод канализации. Таковой способ монтажа временный, шланг следует завести с избежанием касания с поверхностью отработанной воды.

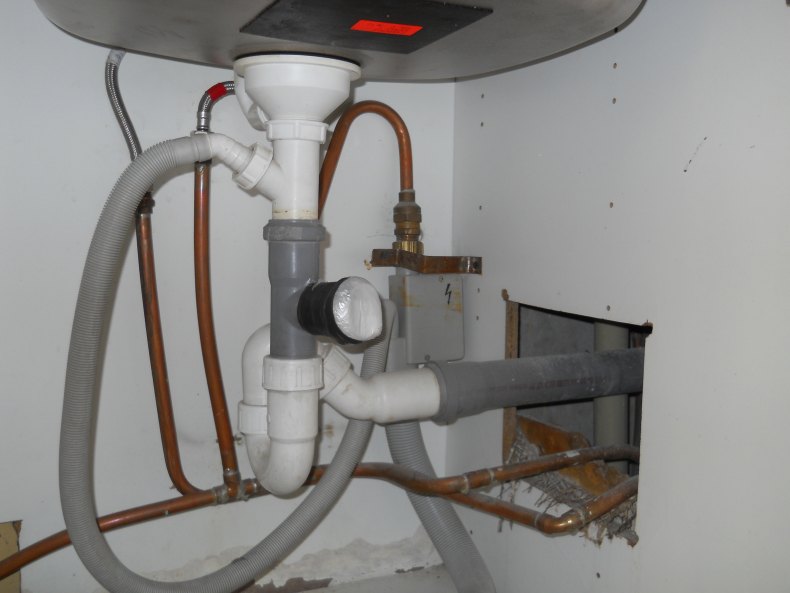

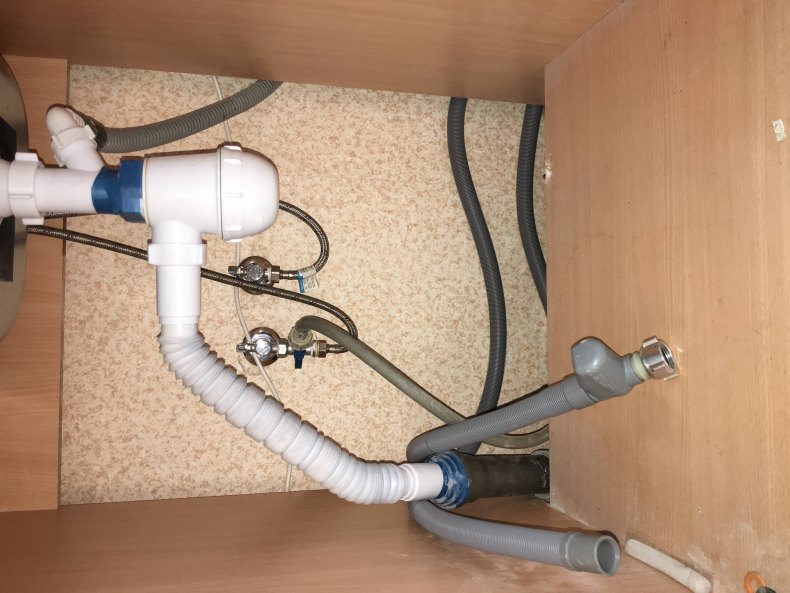

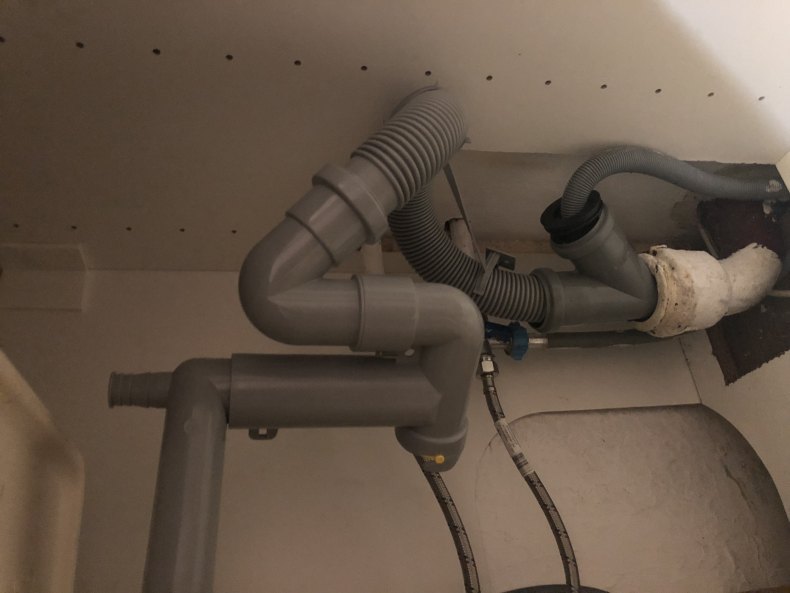

Пример монтажа слива к сифону умывальника

Подключение слива стиральной машины к канализации и обеспечение выхода отработанной воды после стирки, выполнить нетрудно, тут принципиально обеспечить плотность соединения во избежание протечек.

Пробный пуск

Как подсоединить стиральную машину к водопроводу и канализации и обеспечить питание от электросети сейчас понятно. После установки нужно проверить корректность подключения, руководствуясь аннотацией по эксплуатации. Убедившись, что все в порядке нужно произвести пробный запуск.

Последовательность действий:

Заполнить барабан водой. Во время заполнения нужно глядеть соответствие со сведениями из паспорта. При обнаружении протечки необходимо слить воду и убрать неисправность. После машинку можно включить.
Приблизительно минут через 5 отмечается прогрев аква среды до соответственной температуры.
Нужно проверить, что стучание и другие звуки не отмечаются. Новые технические устройства должны работать без шума. При обнаружении скрежета, это означает, что подход к работе по установке и подсоединению был неверный.
После необходимо проверить работу слива и устройства для отжима.

Сейчас стиральный агрегат работает, также установка и пробный пуск числятся пройденными.

Об особенностях подключения машинок различных производителей

Подключать верно стиральные машины своими руками нетрудно, принципиально знать особенности:

Схема LG подтверждает, что шланг от дренажа находится на расстоянии 60-100 см от уровня пола. Присоединение должно быть через трубу большего поперечника, чем шланг. Это необходимо для разрыва струи.
Агрегат конторы Бош(bosch) выпускается со шлангом для слива, длина которого не превосходит 1,5 м. Это необходимо учесть при выборе места, дабы присоединять оборудование к системам водообеспечения и водоотведения.
Выпуск техники Сandy осуществляется с 2-мя шлангами в одном комплекте.
Установку агрегата компании Haier можно выполнить на кухне, в коридоре либо в санузле.
В систему установки техники Индезит заходит установка крана.
Соединять шланги машинок Кастрома можно врезкой в трубопровод с холодным водоснабжением.
Подсоединение стиральной машины Сименс сложное, потому рекомендуется обратиться к экспертам.
Создание машин Хайер базируется в Китае, потому тонкости регулировки необходимо пристально изучить, а по возникающим вопросам обратиться на форум и отыскать эталон.

Советы по приобретению и установке

Если квартира маленькая, то рекомендуется получать агрегат маленьких габаритов, или приготовить место для установки, в том числе в подвешенном виде.

Оборотный клапан Хром МР-У, обширно применяется и рекомендуется для применения.

Отыскать шланги и комплектующие для подключения стиральных машин, предлагается в интернет-магазине Леруа Мерлен.

Помните — выполнить крепление верно, способен не только лишь мастер, но и без помощи других подключить стиральную машину к водопроводу и канализации нетрудно при соблюдение всех требований.

Соединять машинку с дорогостоящей электроникой, со стояком и трубами, проводить водоснабжение и начинать эксплуатировать, следует после установки стабилизатора.

Безупречная стирка будет результатом соответственной установки, если узел подключения будет выполнен правильным образом.

Как подключить стиральную машину к канализации своими руками? Советы профессионала, как верно установить сливной шланг

В процессе установки стиральной машины принципиально выполнить правильное подключение к коммуникациям. Подключение к канализации – один из важных шагов монтажа стиральной машины.

Общая аннотация по установке помогает стремительно и верно подключить устройство, а аннотация от производителя ознакомит со всеми аспектами определенной модели.

Содержание

Нужные инструменты

Для работы с бытовыми устройствами нужно подготовится, необходимо иметь под рукою все нужные инструменты, которые понадобятся в работе.

Разные отвёртки (можно применять универсальную модель).
Труборез, нужный для врезания в трубу.
Сварочный аппарат для пластика.
Герметик.
Гофрированный шланг.
Пластмассовый тройник.

Аспекты подключения к канализации

Если стиральная машина без оборотного клапана отвода воды, то уровень высоты шланга должен быть таким, как обозначено в аннотации.

Рекомендуется приобрести канализационный сифон, в таком случае выпускной шланг можно подключить выше уровня колена. Таковой метод подключения – наилучшая защита от протечки.

Более лёгкий метод подключения – закрепление трубы слива в раковине либо ванной. Но в таком случае труба может соскользнуть на пол, потому от данного варианта лучше отрешиться.

Выпускной шланг должен размещаться на задней стене стиральной машины, на нём не должно быть заломов и сгибов.

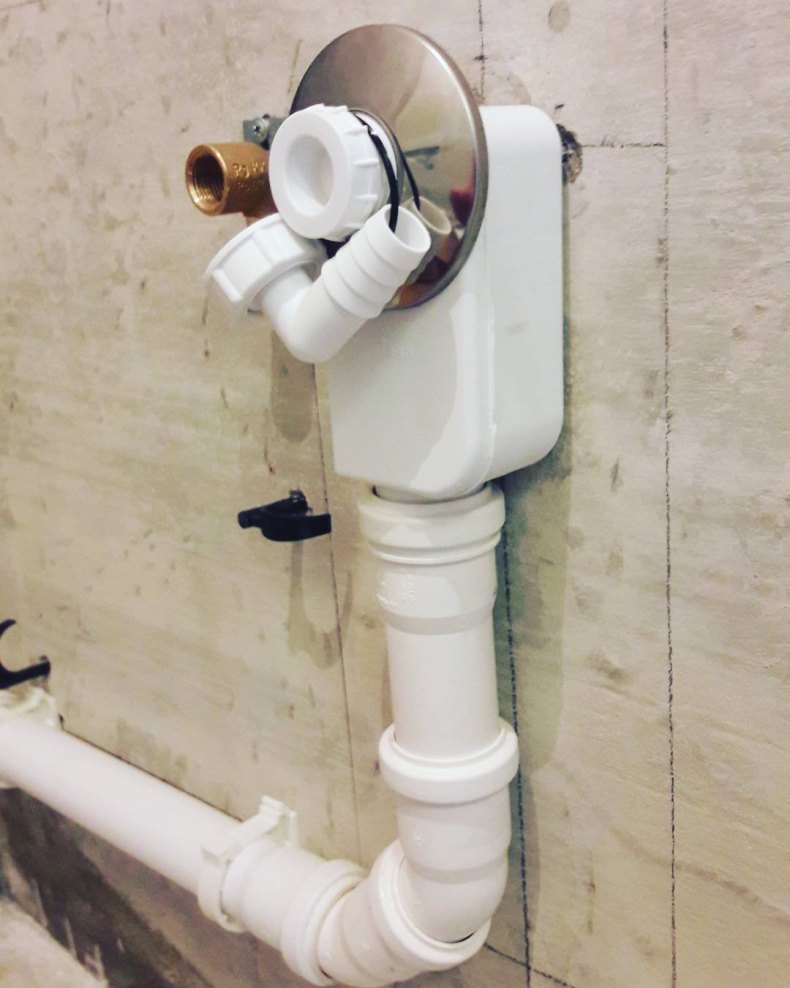

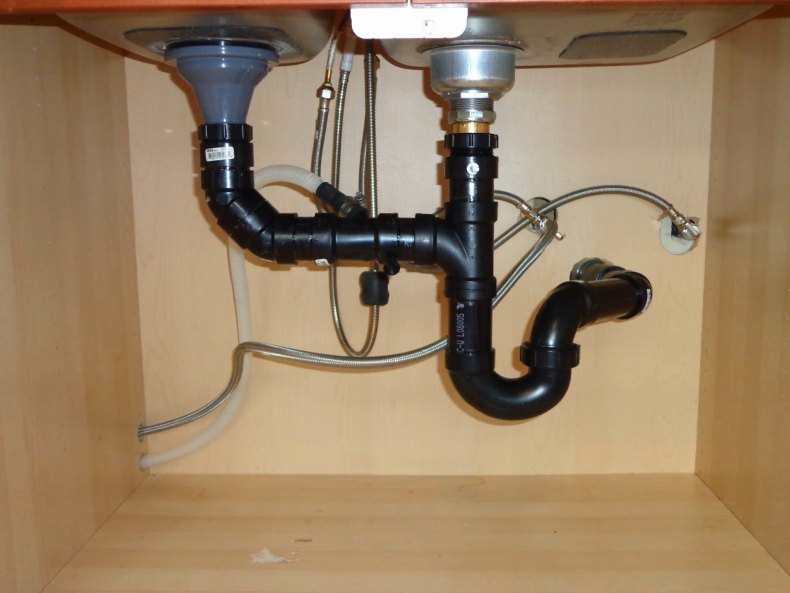

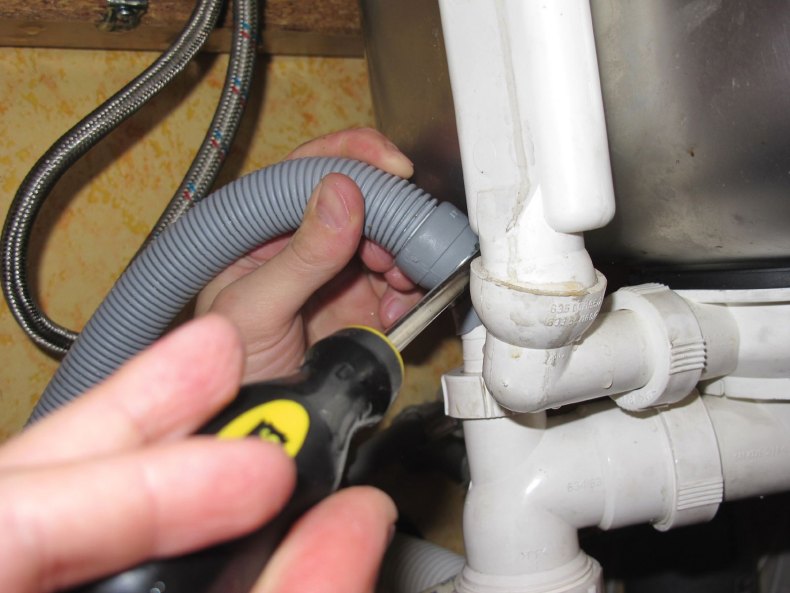

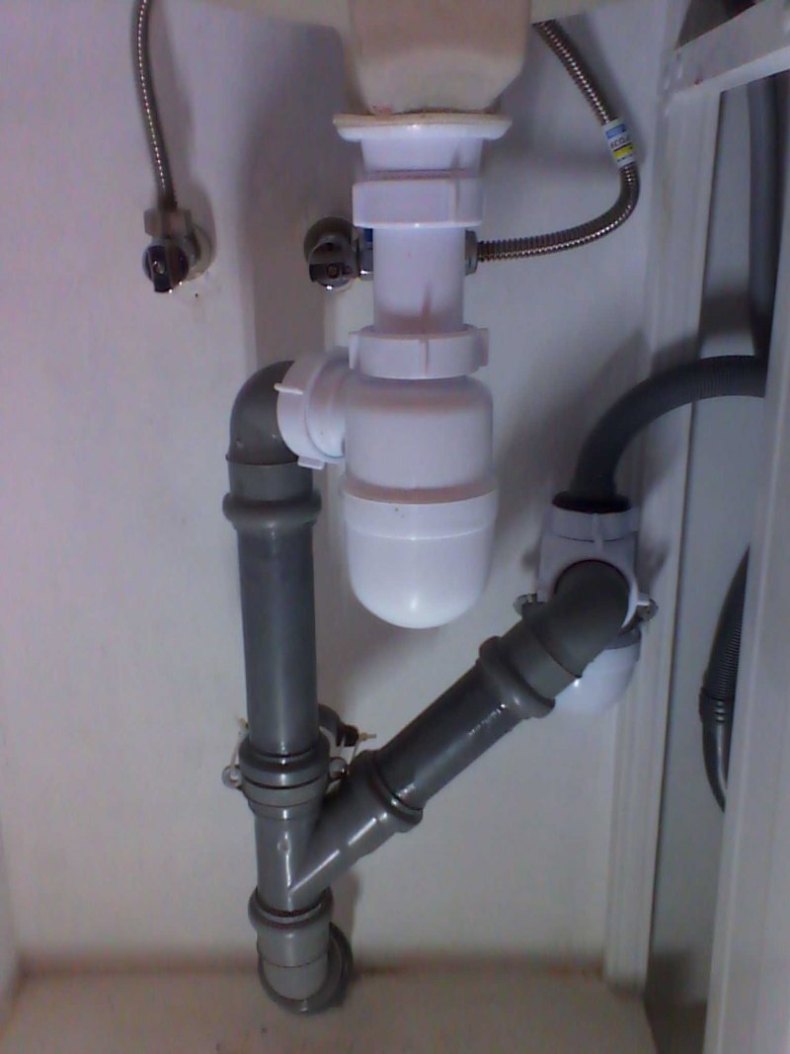

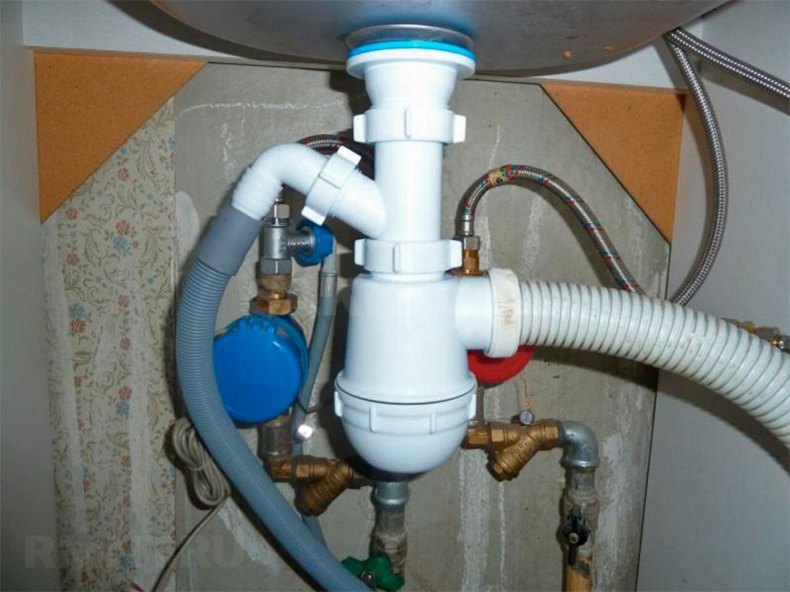

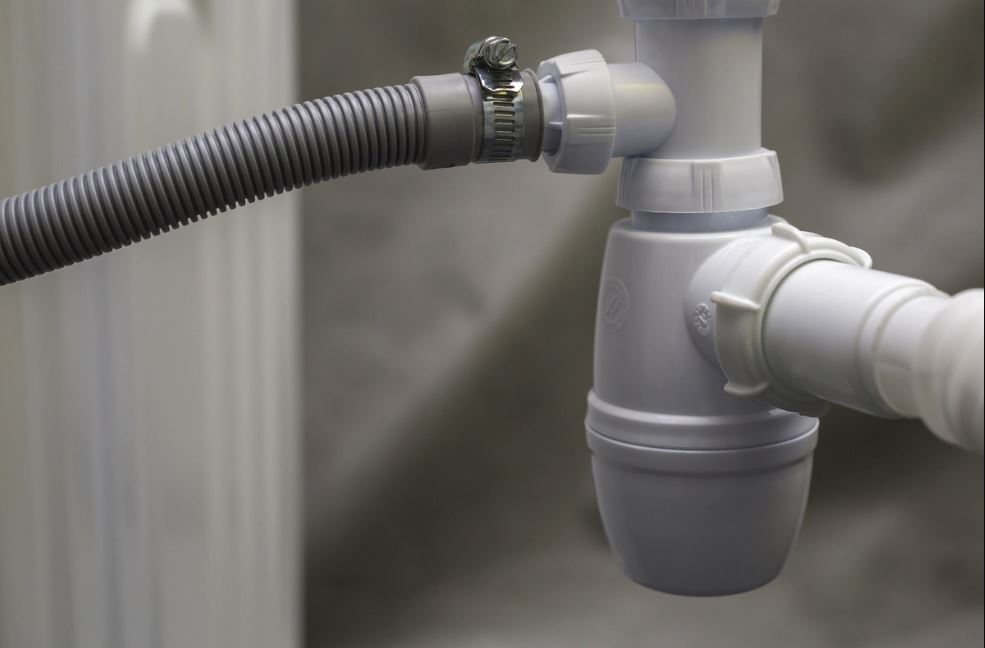

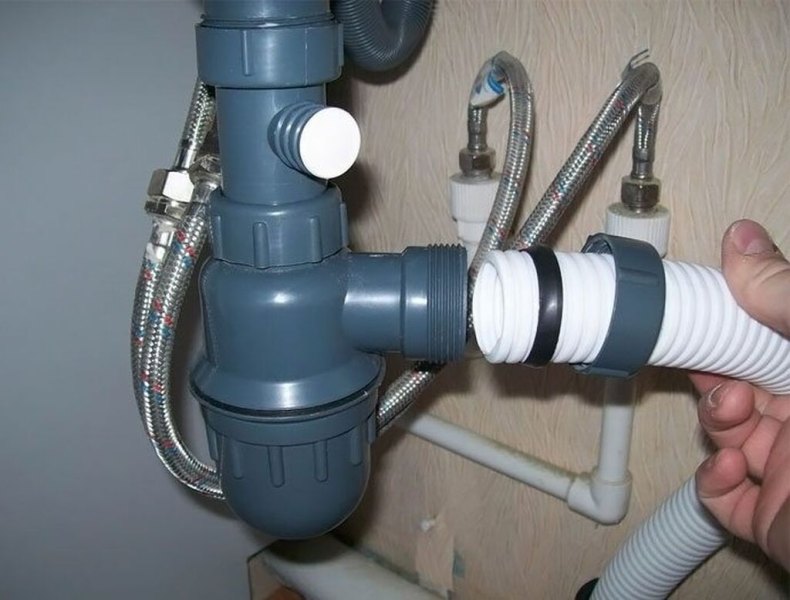

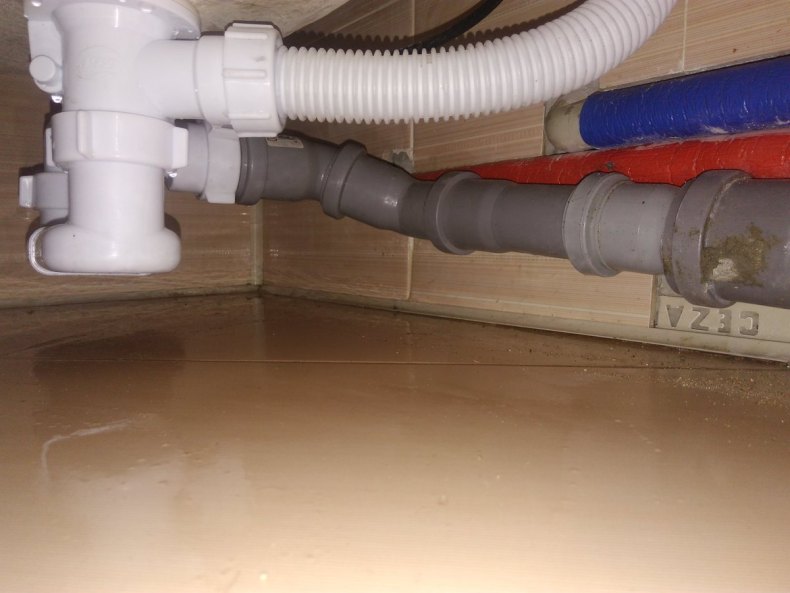

Подключение через сифон

Это очень распространённый и надёжный метод, для которого нужно применять сифон. Сливная труба подключается к сифону раковины, если на нём имеется только один патрубок, тогда нужно пользоваться проводником.

Данный метод подключения имеет один недочет, противный запах канализации может попадать в барабан стиральной машины.
Дабы этого не вышло, необходимо применять сифон с воздушным барьером, который содействует застою воды.
Можно также приобрести сифон с оборотным клапаном, это более лучший вариант, который защитит стиральную машину от противных запахов.

Большой ассортимент сифонов даёт возможность избрать подходящий вариант по цены и дизайну.

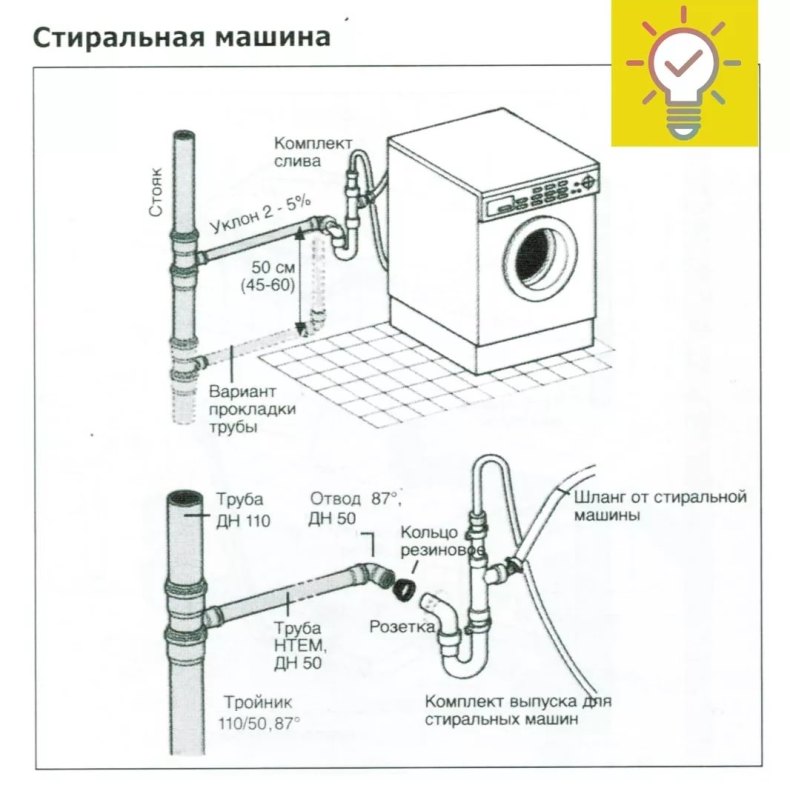

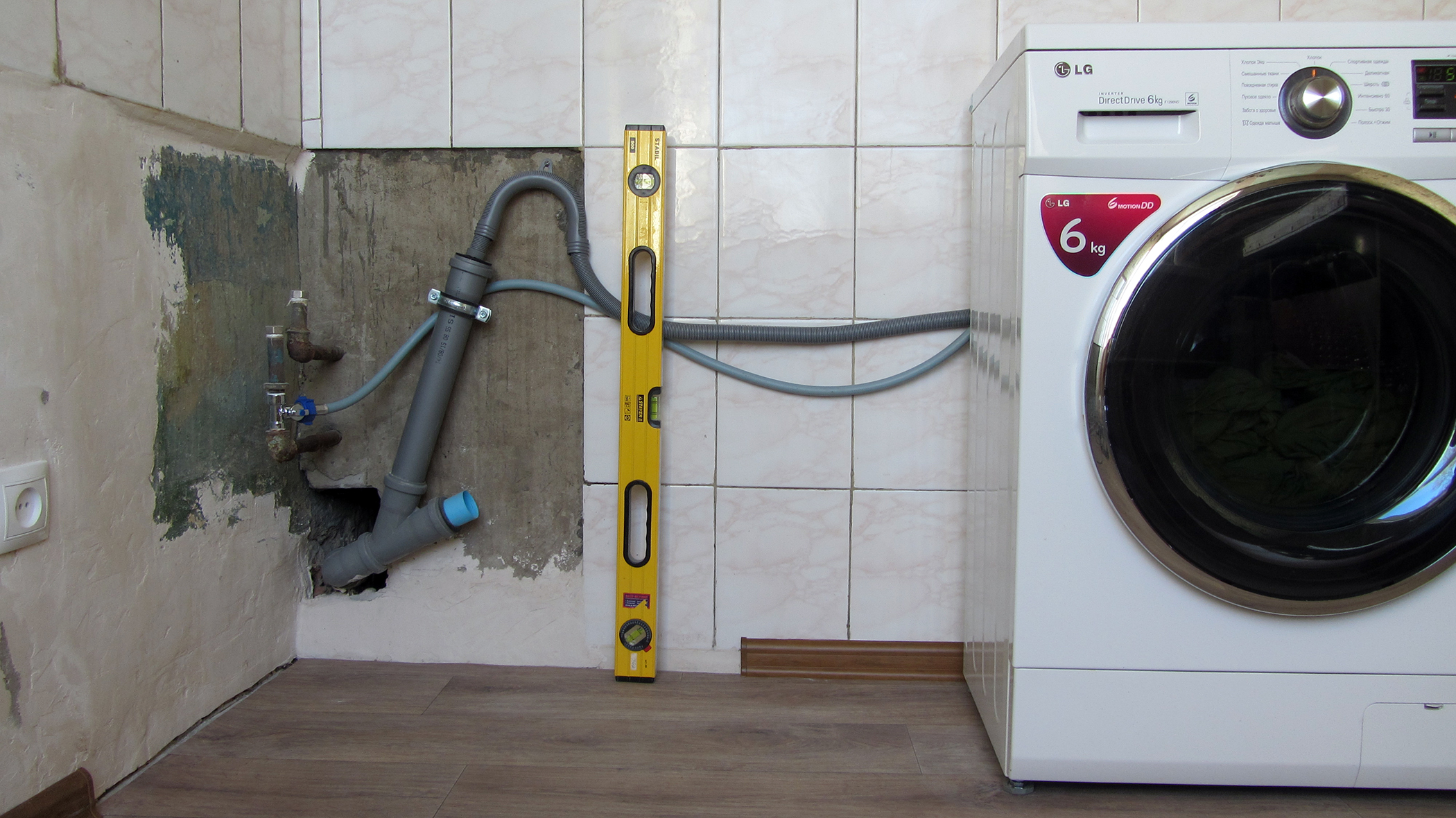

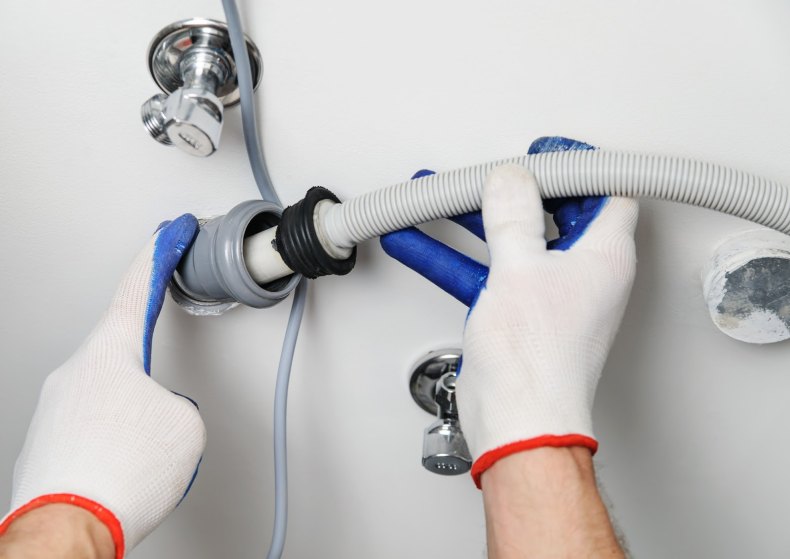

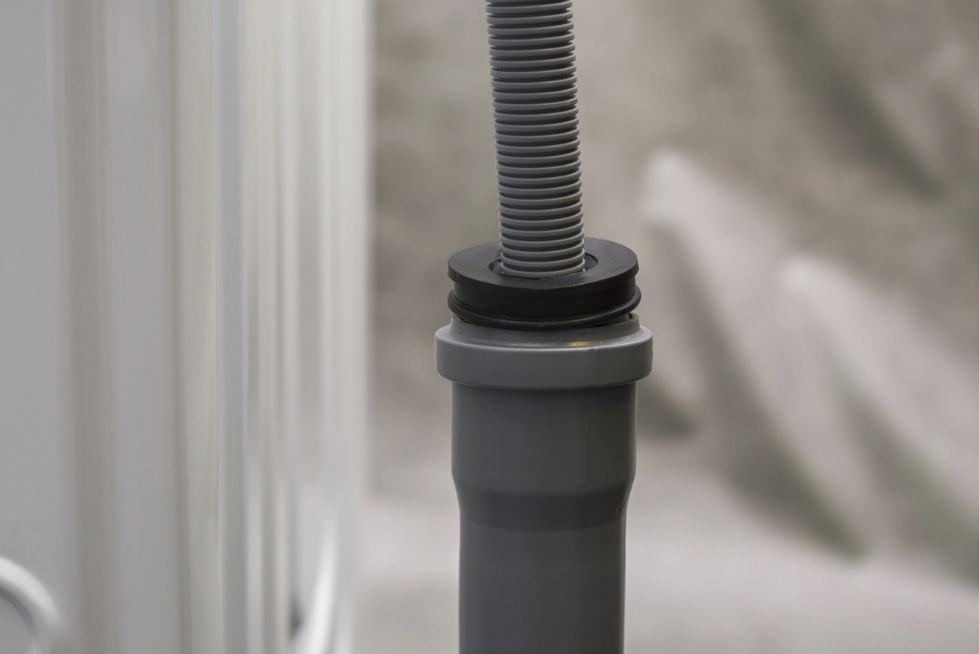

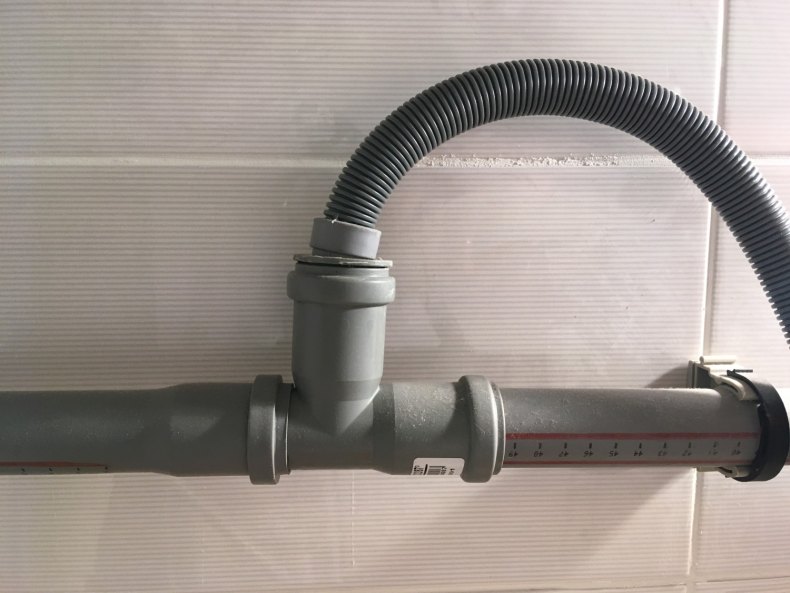

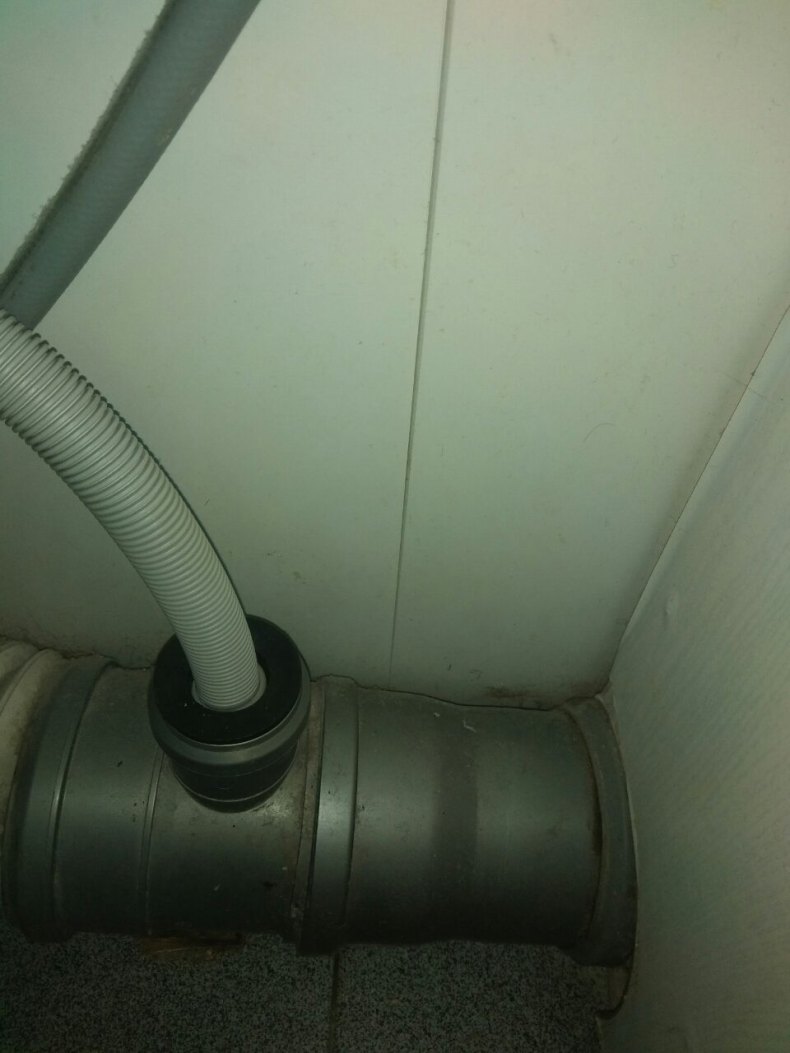

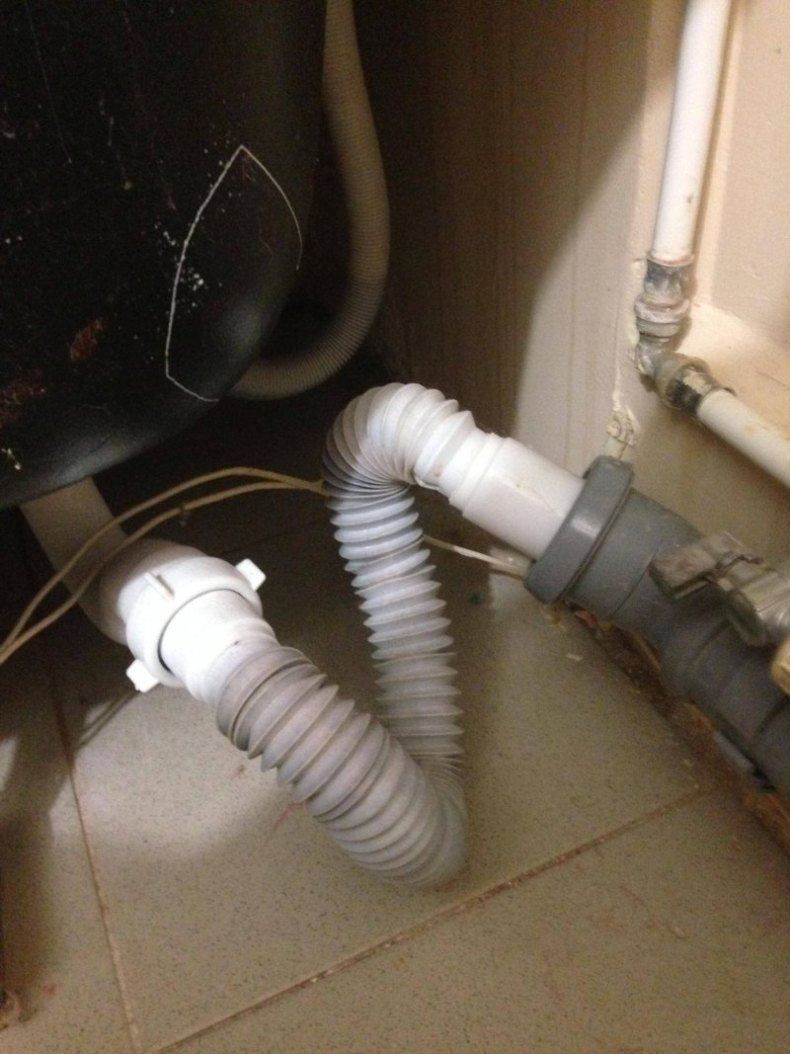

Прямое подключение к трубе

В некоторых случаях осуществляется прямое подключение сливной трубы к канализационной трубе. Для этого нужно заблаговременно приготовить особое кольцо с уплотнителем, которое поможет подключить неширокую трубу к широкому отверстию.

Этот метод применяется в некоторых случаях, когда в комнате нет раковины либо машинка размещается на большенном расстоянии от сифона.

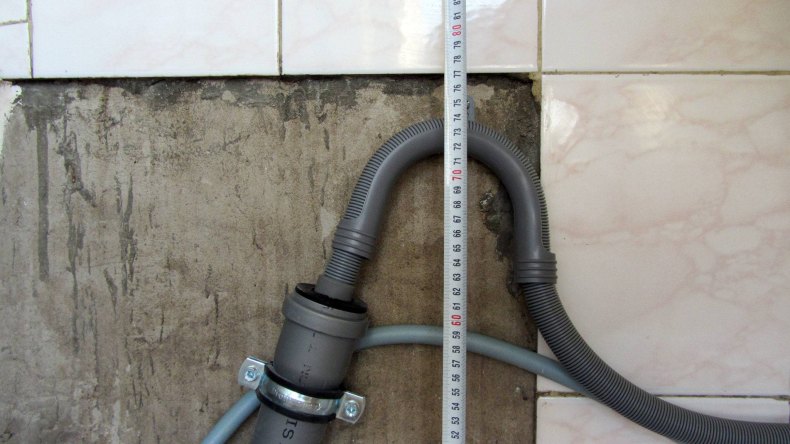

Принципиально соблюдать расстояние между точкой слива и полом, если насос имеет огромную мощность, то отличия могут быть более значимыми.

При прямом подключении стоит избегать протягивания шланга по полу на малом уровне, так как нечистоты могут попасть назад в барабан стиральной машины;

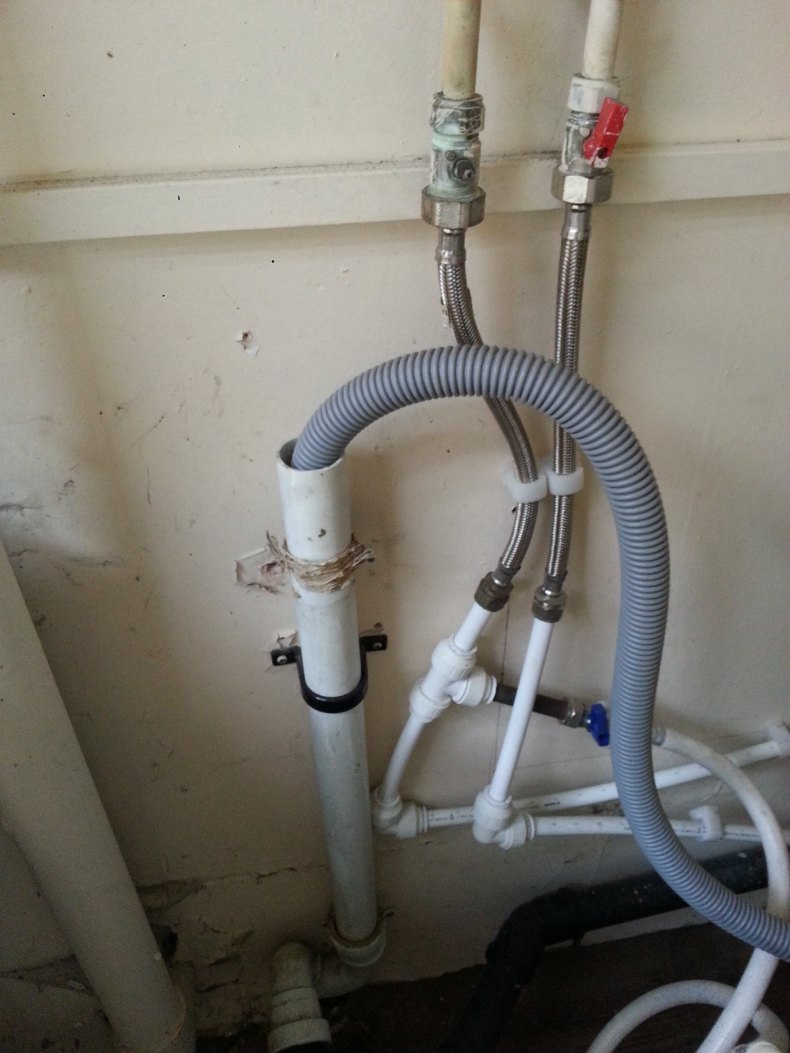

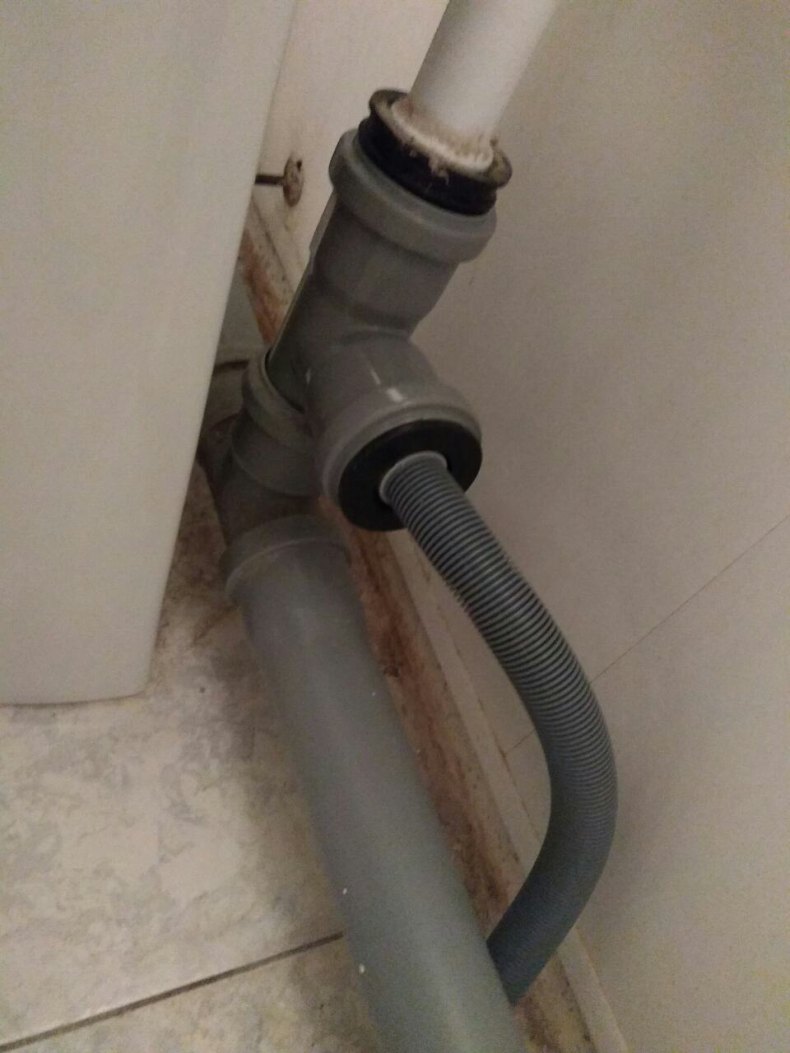

Верный метод – это приподнятый вертикальный отвод от канализационной трубы, в которую вставлен сливной шланг;

Прямой метод подключения считается более сложным и накладным, чем подключение через сифон. Но если подключение осуществлено верно и надёжно, то заморочек в эксплуатации стиральной машины не возникнет.

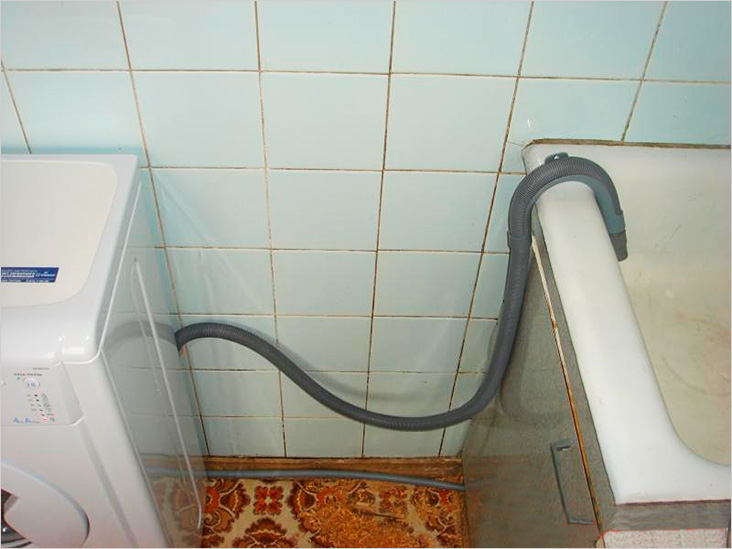

Обычное подключение стиральной машины

Самым обычным видом подключения является перекидывание шланга через унитаз, ванную либо раковину. В таком случае нужно применять особый пластмассовый крюк с защёлками, который нужен для фиксации шланга. Этот метод рассматривается, как краткосрочный, так как он не особо надёжный.

К недочетам перекидывания шланга можно отнести следующие пункты:

Если напор воды сильный, шланг может сорваться и вода потечёт на пол.
Детки и домашние питомцы могут задеть шланг, и он упадёт.
После стирки раковину либо ванную нужно кропотливо вымывать.
Неэстетичный вид.

Используя обычной метод подключения, нужно брать шланг, длина которого не превосходит четыре метра. Очень длиннющий шланг чреват такими неуввязками, как застой воды и появление противных запахов.

Выбор метода подключения

Все три метода подключения интенсивно применяются как в домах, так и в личных квартирах. Более простым методом является обычное подключение – перекидывание шланга в сантехнику, с которым совладать даже новичок.

Но минусы такового метода явны, потому от этой идеи лучше отрешиться, если есть такая возможность.

Мастера советуют тормознуть на самом рациональном методе – подключение через сифон с оборотным клапаном, который является самым надёжным и комфортным в использовании.
Если необходимо выполнить подключение к канализационной трубе впрямую, идеальнее всего обратиться за помощью к специалисту, так как это довольно непростой и трудоёмкий способ.

Выбирая метод подключения, идеальнее всего кропотливо продумывать последующую эксплуатацию стиральной машины, не забывать о надёжности и эстетической стороне. Лучше подключить машину к канализации таким методом, который на сто процентов исключает протечку воды и поэтому, вред ремонту либо затопление соседей.

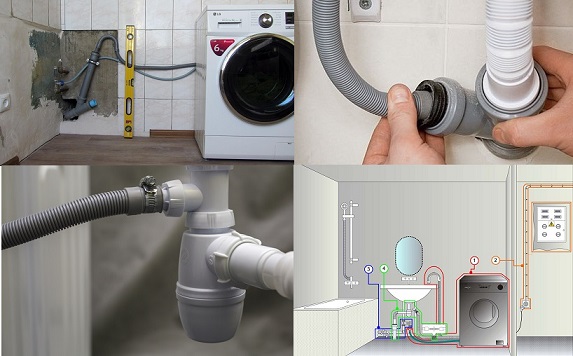

Сифон для стиральной машины

Сифон предназначен для правильного слива воды и устранения противных запахов. Его конструкция даёт возможность самоочищаться, а особый сифон для стиральной машины также собирает маленький мусор, который попал в барабан стиральной машины.

Это очень комфортно, так как если в барабан случаем попадёт ювелирное украшение, его можно достать из сифона, где оно скорей всего застрянет с другим мусором.

Самый идеальный вариант – это сифон с оборотным клапаном, который имеет огромное количество преимуществ и считается относительно новейшей моделью.
Он не даёт мусору и засорам попасть назад в барабан машины, и это его главное достоинство.
Сифоны могут изготовляться из различных материалов – латуни, чугуна и пластика.
Дешевый и животрепещущий вариант – пластмассовый сифон, который подходит для хоть какой домашней техники.

При монтаже сифона нужно непременно изучить аннотацию стиральной машины, так как любая модель имеет свои особенности.

Читайте по теме: Слив посудомоечной машины в сточную канаву
