Считаете, что обеспечить слив и залив воды в машинку – самые ответственные этапы? Более принципиально обеспечить правильное подключение стиральной машины к электричеству. Дело не только лишь в риске поломки, но и в вашей безопасности.
Потому сейчас мы побеседуем о том, как верно подключить стиральную машину к электричеству.
Подключение к электросети: предварительные работы

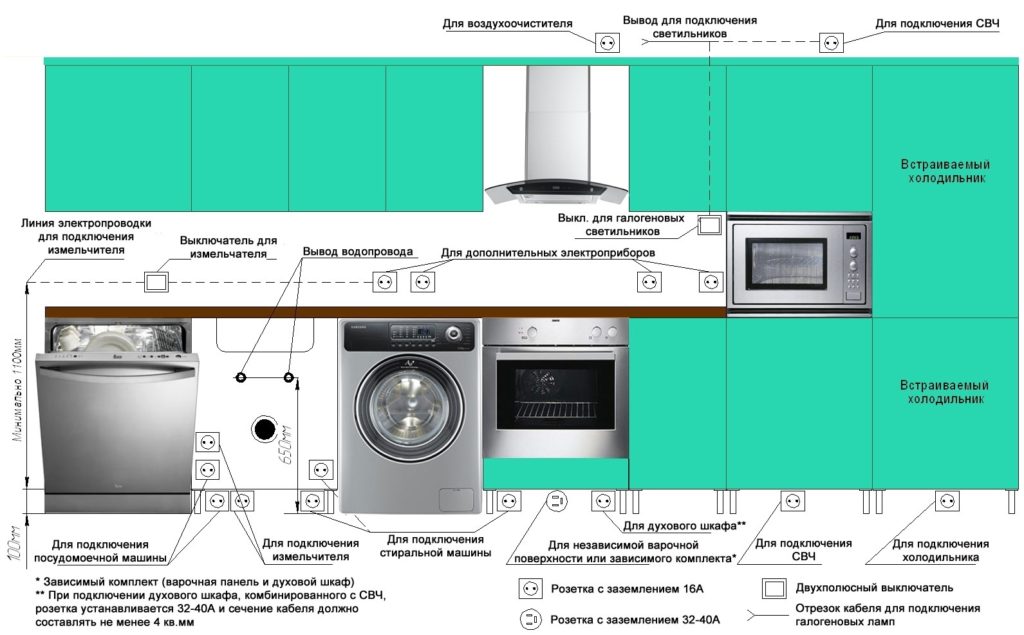

Если вы приняли решение организовать ремонт помещения, в каком установлена ваша стиралка (либо только будет там установлена), сходу заложите в план прокладку проводки. В нем должно быть учтено подключение СМА.
Сверлить стенки, откалывать плитку, а позже возвращать все на место – излишние растраты времени и средств, потому лучше с первого раза выполнить все по правилам.
Что пригодится для правильного подключения:
- Провода. На них даже не пытайтесь сберечь. Беря во внимания среднюю мощность подключения стиральной машины, используйте медный трехжильный провод на 6 мм с неплохой изоляцией.
Из таблицы ниже вы больше узнаете о свойствах разных проводов. - Выключатель дифференциального тока больше известен в народе как устройство аварийного отключения. Он нужен для того, дабы ваша стиралка не сгорела при скачке напряжения в сети. Это означает, что машина не только лишь не сломается, но и не возникнет недлинного замыкания и воспламенения.
- Автоматический выключатель. Эта деталь защитит машинку от недлинного замыкания и падения напряжения ниже допустимого уровня. Вкупе с предшествующим компонентом автомат вполне защитит вас и вашу машинку от всех рисков.
- Комплектующие. Клеммы, короба для кабеля, отличные хомуты и т.д..
Закупив все, что для вас пригодится для подключения стиральной машины к электросети, займитесь исследованием правил подключения. Издержите малость времени, это окупится – в предстоящем не будет заморочек с эксплуатацией СМ.
Принципиально! Мастера не рекомендуют без помощи других браться за дело и советуют обратиться к электрику, если у вас нет опыта в этой отрасли.
Правила подключения машины к электросети
Итак, разглядим главные требования к установке машинки:
- Верная схема подключения. Не пользуйтесь непонятными схемами «на листочке», скачанными из веба, схему должен создать спец.
- Медные и дюралевые провода нельзя скручивать.
- Дабы выполнить правильную разводку, используйте медные провода подходящего сечения.
- Не надо заземлять провода, пользуясь батареями и трубами.
- Выбирая розетку, остановите свой выбор на товаре, в базе которого высококачественная керамика.
- Не используйте удлинитель, если вблизи нет розетки. То же самое можно сказать о переходниках с евровилки на обыденную. Лучше установить розетку около стиралки, чем рисковать.
- Ни при каких обстоятельствах не скручивайте провода «Ноль» и «Земля».
- До того как проложить проводку, проведите строгие расчеты количества и мощности устройств, которые кроме стиралки будут к ней подключаться.

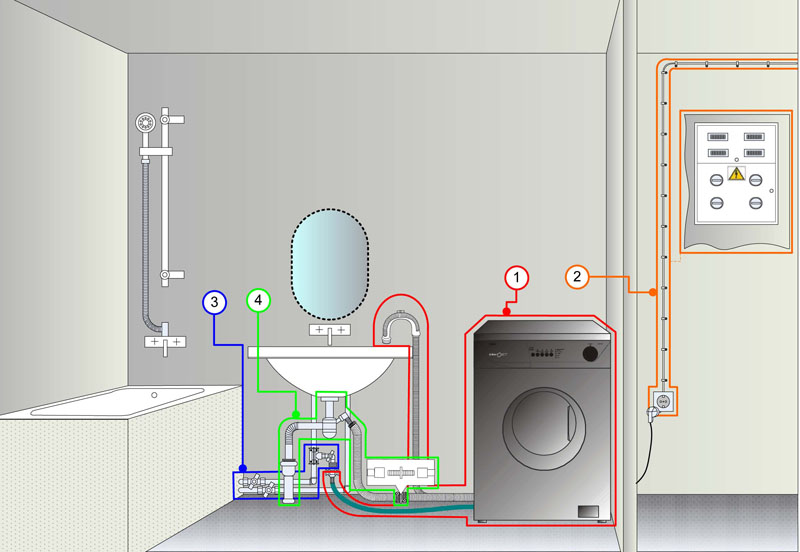

Схема подведения коммуникаций
Конечно, для вас нужна достоверная схема подключения СМ. Дабы не рисковать, необходимо провести кабель требуемого сечения прямо от распределительного щитка, заключив в эту цепь также три принципиальных компонента:
- автомат;
- устройство аварийного выключения;
- заземление.
Если для вас не совершенно комфортно тянуть провод от самого щитка, так как он размещен в коридоре, либо вообщем – в подъезде, другими словами решение поординарнее. Сможете подключить к другой розетке – от плиты тоже подойдет. От розетки нужно отвести провод на 3 жилы.
Принципиально! Если провода сделаны из различных металлов, к примеру, медь и алюминий, то соединять их необходимо, только используя клеммы, скручивать нельзя!
В конечном итоге, все жилы сходятся в неплохой глиняной розетке типа «Евро». Принципиально, дабы в таковой розетке была предусмотрена возможность подключения заземляющего провода.
Дальше уберите провода в короба, а устройство отключения и автомат скройте особыми крышками из алюминия либо пластмассы. Такое оформление будет отлично смотреться в интерьере и будет препятствовать губительному воздействию воды на провода.
Облегченный вариант подключения стиральной машины
Схему подключения можно выполнить еще проще, если приобрести автомат, в который уже встроена система отключения. Но не возлагайте надежды, что просто отыщите высококачественное устройство 2 в 1 – пока их не настолько не мало на нашем рынке.
Уделите внимание и розетке. Покупайте ту, в какой на совесть обмыслена система защиты от воздействия воды. К примеру, можно приостановить выбор на марке Legrand.
Разобравшись в том, как подключить стиральную машину к электричеству, сможете смело приступать к другим коммуникациям – канализации и водоснабжению.
Дополнительная защита
Высококачественное заземление – гарантия размеренной работы стиралки хоть какой марки и модели.
Как досадно бы это не звучало, ранее, когда бытовых устройств было не настолько не мало, заземлению уделялось не много внимания. Если ваша квартира находится в древнем доме, не возлагайте надежды, что у вас есть отменно заземленные розетки. В новостройках этому вопросу уже уделено больше внимания, так как бытовые приборы становятся все более энергоемкими и требуют ответственного подхода к качеству коммуникаций.
Заземлите розетку, в которую вы будете включать стиралку. Естественно, это займет у вас время, если вы живете в квартире, а вот в личном доме заземлить розетку в разы легче.
Действуйте так, если живете в доме:
- Провод заземления должен попасть на улицу – зачем просверлите стенку дома насквозь, при этом так, дабы его конец был в районе фундамента.
- Вбейте вблизи с домом арматуру на глубину 2 м. Ее конец должен выглядывать из земли см на 30.
- Счистите изоляцию с кончика провода, а с арматуры удалите ржавчину и грязюка.
- Провод – обнаженной его частью – намотайте на арматуру, а если сомневаетесь, дополнительно используйте холодную сварку.
- Используя изоленту, обмотайте место соединения арматуры с проводом.
- Наденьте на арматуру отрезок от резинового шланга.
- Готово – вы отлично выполнили заземление, сможете подключать провод к розетке.
Помните, что подключение стиральной машины к электросети без заземления может быть, но тогда вы действуете на свой ужас и риск. Предупреждаем, что это опасно.
В конце желаем сказать, что подключению СМ к электросети нужно уделить подабающее внимание, так как дело это сложное и ответственное. Не игнорируйте правила и технику безопасности, пользуйтесь испытанными схемами.
Подключение стиральной машины к электросети
Дабы выполнить неопасное подключение стиральной машины, нужны: минимум определенных познаний и способностей, наличие соответственного провода и защитные устройства. Правильное подключение является гарантий неопасной работы оборудования, но сначала безопасности людей.
Аспекты подключения
Для подключения стиральной машины к электросети своими руками, в случае если проводка в квартире древняя (дюралевая), нужна отдельная линия, выполненная медным проводом с 3-мя жилами, сечением 2,5 мм 2 , с отдельным автоматом и УЗО. Хорошим вариантом будет внедрение кабеля марки NYM. Его отличает тройная изоляция и достаточная твердость комфортная для проводки в штробах.
Соединение проводов в современной электрической вилке стиральной машины предполагает наличие заземляющего провода, он, обычно, двухцветный, желто-зеленый, подключен к отдельному винту, снутри вилки, он не должен касаться «фазы» и «нуля».

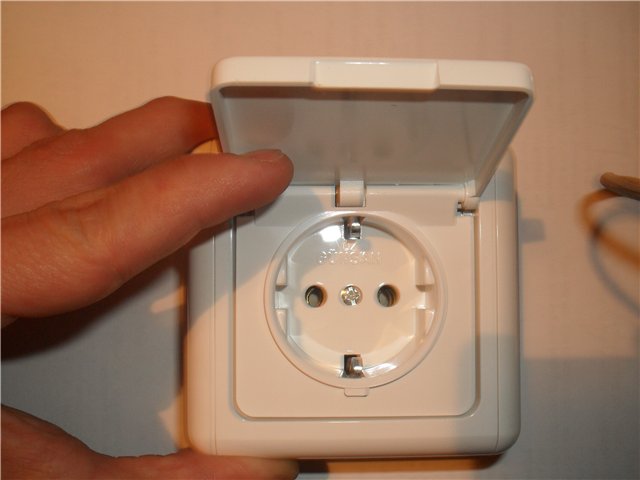

Стиральная машина врубается во влагозащищенную специальную розетку. Гидрозащищенные розетки имеют несколько индексов, характеризующих степень защиты, их 8, чем выше индекс, тем выше защита. Розетка подключается в электрощите к отдельному автоматическому выключателю, с рабочим номинальным током 25 А.
Подключение в электрощите осуществляется следующим образом:
- Синий провод подключается к нулевой шине.
- Заземляющий зелено-желтый провод к раздельно стоящему винту на корпусе железного щита.
- Фазный провод, к отдельному автоматическому выключателю либо УЗО.
Опасность подключения к электросети

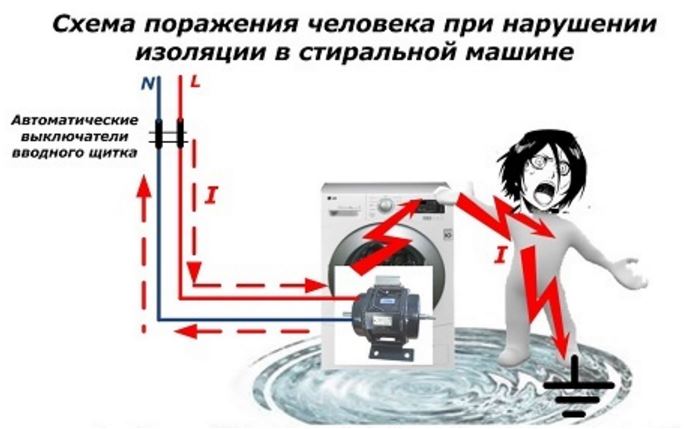

В этом случае если стиральная машина установлена в ванной комнате, создается опасность поражения людей принимающих душ, во время работы машины. Это происходит из-за отсутствия нужных мер безопасности.
Принципиально: Отсутствие заземления и вероятные неисправности, при работе машины, и ее касание, во время принятия душа, приводят к удару электрическим током.
Подключение через УЗО
Современные стиральные машины с мощностью до 2,2 кВт и поболее, требуют подключения к электрической сети от УЗО, которое обеспечивает безопасность людей от поражения электрического тока. УЗО подбирается из расчета зависимо от потребляемой мощности и может быть на: 16А, 25А либо 32А, с током утечки – 10 мА – 30 мА.
Как вариант будет подключение стиральной машины от автоматического выключателя с дифференциальной защитой, он выбирается аналогично выбору УЗО.

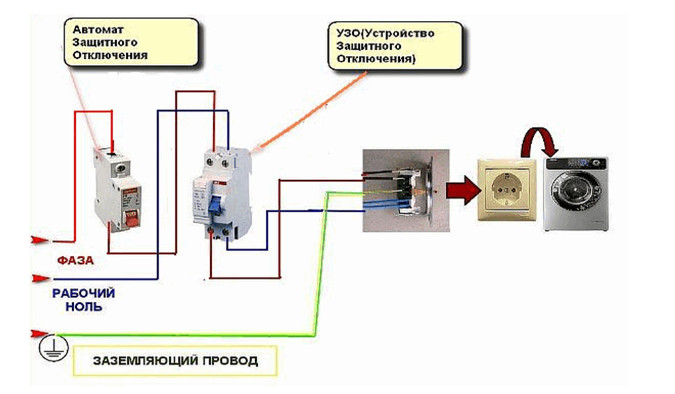

Рис №1. Подключение стиральной машины от отдельного УЗО
Подключить стиральную машину от электросети можно 2-мя методами:
- К общему УЗО квартиры. В данном случае, из-за большой суммарной нагрузки, при повреждении стиральной машины появится мощная утечка тока, будет сильный удар электротоком, и как следствие произойдет отключение электричества во всей квартире.
- От отдельного УЗО. В данном случае при неисправности будет отключена только стиральная машина.

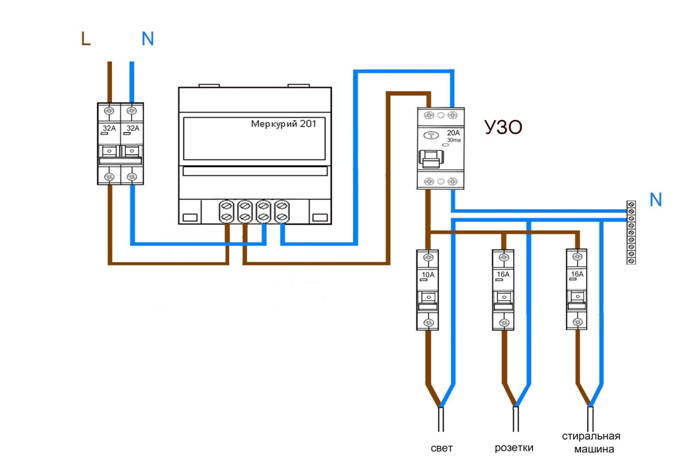

Рис №2. Схема присоединения стиральной машины без заземления, от общего УЗО квартиры
Подключение стиральной машины без заземления
При отсутствии квартирного заземления, очень не лучше соединять заземляющий провод с рабочим нулевым проводом. Большая часть русских квартир не имеют отдельного заземления, потому в данном случае произвести подключение можно через УЗО либо дифавтомат.
Совет: Во избежание пощипывания электрическим током, и неверных срабатываний УЗО, лучше отсоединить заземление конденсаторов сетевого фильтра, заземление находится вблизи с вводом питающего кабеля, снутри корпуса машины. Фильтр предназначен для защиты от асинхронных частотных помех, при их возникновении может повредиться изоляция, что происходит очень изредка 1 случай на миллион, а получить удар электротоком – реально.
Принципиально: Нужно держать в голове, что желая обезопасить себя самостоятельным подключением защитного заземления к электрощиту, не оборудованному специальной защитной шиной заземления, расположенному на этаже в подъезде, может произойти отгорание нулевого провода. Это очень небезопасно, может произойти поражение людей электрическим током.
