Как подключить стабилизатор напряжения на весь дом

Пригородный дом – фактически безупречное место для жизни. Может быть, вот поэтому фактически все дачные дома на летний период становятся неизменным местом обитания собственных хозяев. Но есть малая неувязка – это электричество, которое на некоторых участках и в некоторых дачных кооперативах может очень сильно «скакать». Результатом в наилучшем случае может стать просто отказ от работы некоторых бытовых устройств. В худшем случае они просто сгорят, и их придется поменять. В связи с этим нужна установка стабилизатора напряжения

, который защитит технику и сохранит ее работоспособность в всех ситуациях.

Сходу необходимо подчеркнуть, что установка стабилизатора напряжения

могут производить только мастера со особыми допусками. У мастеров компании Elektrikru.ru эти допуски имеются, потому они имеют право браться за эту работу. А обеспеченный опыт в купе с высочайшей квалификацией ложатся в базу оперативной и высококачественной работы. Для начала разберемся с принципом деяния стабилизатора. Как становится понятно из наименования, он выравнивает напряжение, выравнивая его, как в случаях снижения, так и в случаях снижения. Вникать в технические подробности, для вас смысла нет, а вот знать кое-что о монтаже полезно, дабы не стать жертвой доморощенных электриков.

Что необходимо для подключения

Кроме самого стабилизатора, для вас пригодится ряд дополнительных материалов:

Читайте также: Как высчитать нужную мощность солнечной электростанции

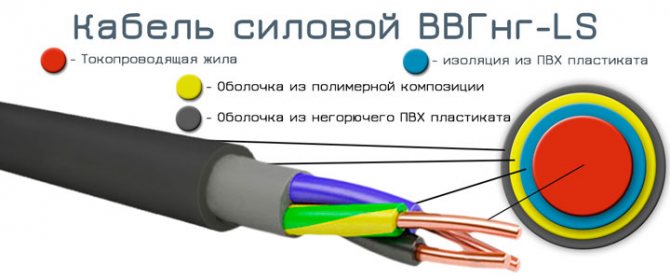

• трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который идёт на рубильник либо автомат головного ввода. Так как через него будет идти вся нагрузка дома.

• выключатель трехпозиционный

Данный выключатель в отличие от обычных, имеет три состояния:

1включен потребитель №1 2выключено 3включен потребитель №2

Можно применять и обыденный модульный автомат, но при таковой схеме, если пригодится отключиться от стабилизатора, придется всякий раз на сто процентов обесточивать весь дом и перебрасывать провода.

Есть конечно режим байпас либо транзит, но дабы перейти на него, необходимо соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением полностью отсекаете агрегат, а дом остается со светом впрямую.

• провод ПУГВ различных цветов

Вы должны верно осознавать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация для вас не разрешит подключиться по другому, вроде бы вы не обосновывали, что тем, не считая эл.оборудования в доме, вы желаете защитить и сам устройство учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

2-ой принципиальный момент – очень лучше, дабы в схеме до места подключения устройства стабилизации было или УЗО, или дифф.автомат.

Это советуют все производители фаворитных марок Ресанта, Sven, Фаворит, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не принципиально. Главное, дабы само оборудование было защищено от утечек тока.

В ниже описываемом методе как раз и будет рассматриваться таковой вариант. Ведь очень нередко эти аппараты вешают на стенке в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редчайшая вещь.

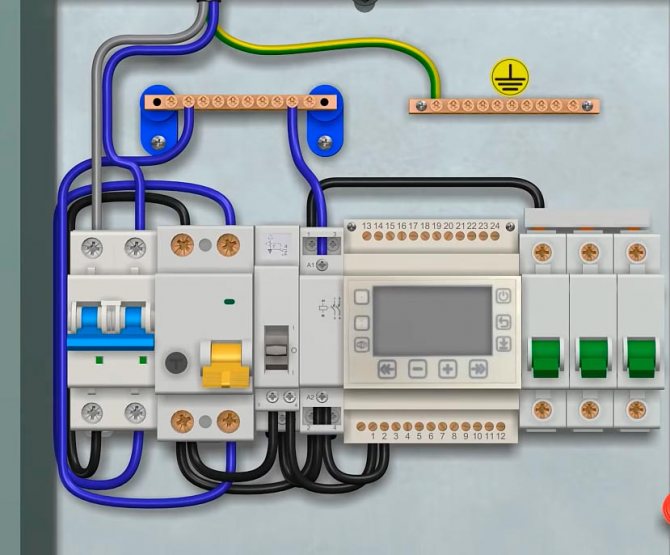

Установка устройства защитного отключения

Неважно какая утечка электроэнергии нежелательна. Если какая-либо электрическая система работает нормально, ток течет только по электрическим цепям. Если относительно земли возникнет ток, он и будет являться утечкой. Она возникает при пробое на корпусе, который вначале был заземлен, при прикосновении юзера к токонесущим элементам. В данном случае ток утечки пройдет через человека.

Читайте также: Последовательностные многофункциональные узлы. Триггеры

Утечка может появиться и при устаревании электрической проводки.

Идеальнее всего подключить устройство защитного отключения очень близко к вводу электрического питания. Так как промежуток сети, идущий до электрического счетчика, строго контролируется электроэнергетическими организациями, следует устанавливать УЗО после счетчика. Тогда можно будет обеспечить полную защиту всей цепи от вероятных утечек на землю.

У подобного метода подключения существует недочет — обесточивание электрифицированной зоны, проходящей через такую защиту. Если очень нежелателен схожий финал, лучше установить несколько УЗО или смонтировать его только для особо важного участка цепи исходя из убеждений электробезопасности. Но следует держать в голове, что такая безопасность нужна всюду.

УЗО по другому именуют дифференциальной защитой, оно призвано автоматом отключать подачу электроэнергии, если появится утечка тока на землю.

УЗО должно выслеживать разность значений тока между фазным и нулевым проводами. Если работа устройства номинальна, таковой разности быть не должно — сколько тока проходит по фазному проводу, столько же позже проходит по нулевому.

Но если, к примеру, проводка проложена в сыром помещении и при всем этом имеет повреждения в изоляции, тогда влага попадает через повреждение на токонесущую жилу и появляется цепь между землей и проводом. Этот ток утечки и окажется различием в значениях, на которую отреагирует устройство защитного отключения.

Когда ток таковой утечки будет снят с катушки внутреннего трансформатора и потом передан в поляризованное реле, в нем произойдет усиление сигнала. В итоге запустится механизм, который отключит УЗО. Потому пока неисправность не будет найдена и устранена, УЗО при каждом взводе вновь будет выбивать, образуя защиту.

Так как хоть какое устройство может сломаться, УЗО также не является исключением. Для такового варианта оно снабжена функцией самопроверки — тестирования. На фронтальной стороне устройства размещается тестовая кнопка, если на нее надавить, произойдет имитация тока утечки. В итоге устройство автоматом сработает и отключится. Потому при появлении подозрения, что устройство неисправно, довольно надавить на такую кнопку, дабы убедиться, так ли это по сути.

При подключении УЗО следует управляться надписями, находящимися на корпусе самого оборудования. Есть не только лишь однофазовые, но и трехфазные УЗО, отличающиеся количеством контактов. Их подключение создают аналогично: к нейтрали подключают нулевой провод, а к фазным контактам — три фазы.

Целенаправлено устанавливать такие устройства там, где нужна обеспечить надежную электробезопасность. А где неожиданное отключение электроэнергии может вызвать нехорошие последствия, схожую защиту лучше не применять.

Аннотация по подключению в щитке

Сперва монтируете в электрощитке, сходу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят ввысь, напряжение будет подаваться в дом впрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя либо необходимо провести какие или ревизионные работы. Не будете же всякий раз откидывать провода и обесточивать всю квартиру.

• во 2-м положении II (язычок автомата глядит вниз) – эл.снабжение будет идти через стабилизатор

• положение «0» – все электроприборы отключены, как от стабилизатора, так и от наружной сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Есть определенные правила, которых следует придерживаться.

Прокладываете от щитка ранее места два кабеля ВВГнГ-Ls.

Читайте также: ГОСТ 10434-82 Соединения контактные электрические. Систематизация. Общие технические требования / 10434 82

Любой из них лучше промаркировать и выполнить надлежащие надписи с обоих концов:

• вход на стабилизатор

• выход из стабилизатора

Снимаете изоляцию с жил и поначалу подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Дальше разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белоснежный провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на надлежащие шинки.

Сейчас необходимо подать фазу конкретно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается выполнить в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию снова же гибкими монтажными проводами.

Таким макаром по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже дальше через его контакты распределили нагрузку, методом подключения через стабилизатор (контакт №2-№1) и впрямую без него (контакт №4-№1).

В вашем определенном случае данные номера контактов могут не совпадать с обозначенными тут цифрами! Непременно уточняйте все в аннотации либо в паспорте на автомат.

Избираем тип защиты

Современный рынок электроприборов предлагает два типа стабилизаторов напряжения: стационарный (для всего дома) и мобильный (обслуживает один либо несколько электроприборов). Также, зависимо от критерий эксплуатации, стационарные агрегаты делятся на однофазовые и трехфазные. Установка стабилизатора напряжения имеет определенные отличия: подключение к 220 В либо к 380 В.

В пригородном доме либо квартире, обычно, устанавливается однофазовая модель, защищающая всю сеть от перегрузок.

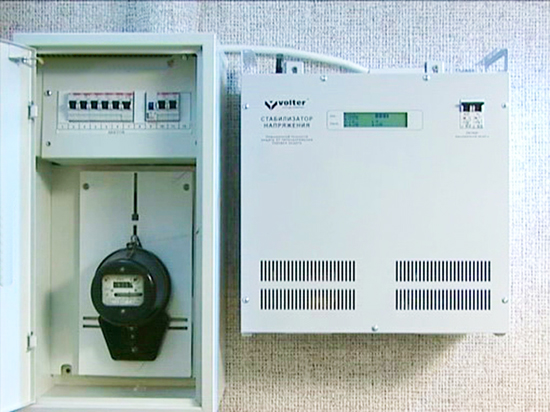

Подключение стабилизатора

Сейчас перебегаем к конкретному подключению самого стабилизатора. Для того, дабы подобраться к его контактам, может пригодиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

• фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

• нулевую жилу (синего цвета) к клемме N (Nin)

• заземляющую жилу к винтообразному зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них вспять ворачивается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Сейчас когда вы подали напряжение от щитка до стабилизатора, для вас необходимо возвратить это напряжение, но уже стабилизированное назад в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

• его фазную жилу к зажиму ВЫХОД (Lout)

• нулевую к N (Nout)

• жилу заземления, туда же где и заземляющая жила от входного кабеля

Снова зрительно проверяете всю схему и закрываете крышку.

Проверка схемы

1-ое включение необходимо производить без нагрузки. Другими словами все автоматы не считая вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные характеристики, нет ли сторонних шумов либо писка.

Также не помешает проверить корректность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такового подключения рекомендуется применять 3 однофазовых стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более тщательно о преимуществах трехфазных и однофазовых аппаратов и когда какой необходимо выбирать, можно ознакомиться в статье ”Как избрать стабилизатор напряжения для дома”.

Необходимость монтажа

Обладатели недвижимости в отдаленных населенных пт вопросом о том, нужен ли стабилизатор напряжения в личном доме, обычно не задаются вообщем. В глухих поселках и деревнях воспользоваться какой-нибудь техникой — центробежными и водяными насосами, стиральными машинами, холодильниками и пр. — без такового устройства обычно бывает просто нереально.

Читайте также: Как собрать простой электродвигатель в домашних критериях. Электродвигатель своими руками: аннотация по сборке самодельного механизма. Вероятные модификации и простые модели Как выполнить электром

Но установить стабилизатор напряжения спецы рекомендуют даже в доме, расположенном, например, в пригороде. В таких районах сеть обычно отличается достаточной стабильностью. Но к огорчению, от скачков напряжения не застрахованы даже дома, находящиеся вблизи с городом. В особенности нужным стабилизатор будет в этом случае, если в жилье применяется какая-либо дорогостоящая техника. Даже один скачок напряжения может вывести, например, компьютер либо дорогую электрическую плиту из строя.

Схема подключения стабилизатора напряжения в личном доме. Какой стабилизатор напряжения избрать для личного дома

В огромных населенных пт в Рф напряжение в бытовой сети обычно бывает довольно-таки размеренным. Сказать такого же об отдаленных поселках и деревнях при всем этом, к огорчению, нельзя. Напряжение в сетях в таких населенных пт в РФ, к огорчению, довольно-таки нередко очень сильно скачет. А это, в свою очередь, конечно, самым нехорошим образом сказывается на работе различного рода домашней техники. Дабы избежать скачков, обладатели пригородных домов обычно получают особое оборудование — стабилизаторы напряжения. Схемы подключения в личных домах таких устройств могут употребляться различные.

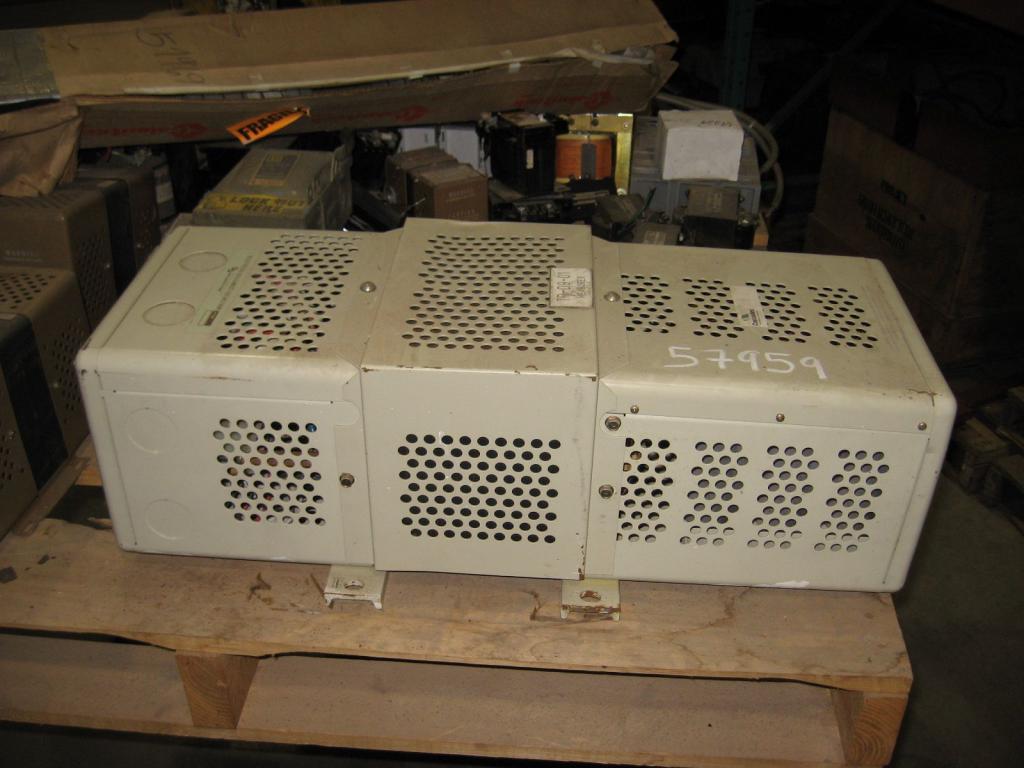

Главные разновидности

В бытовых сетях личных домов на реальный момент эксплуатируются в главном следующие виды стабилизаторов напряжения:

Все эти типы устройств отличаются эффективностью работы и пользуются у потребителей популярностью. При всем этом для всех этих стабилизаторов напряжения схемы подключения в личных домах используются фактически однообразные.

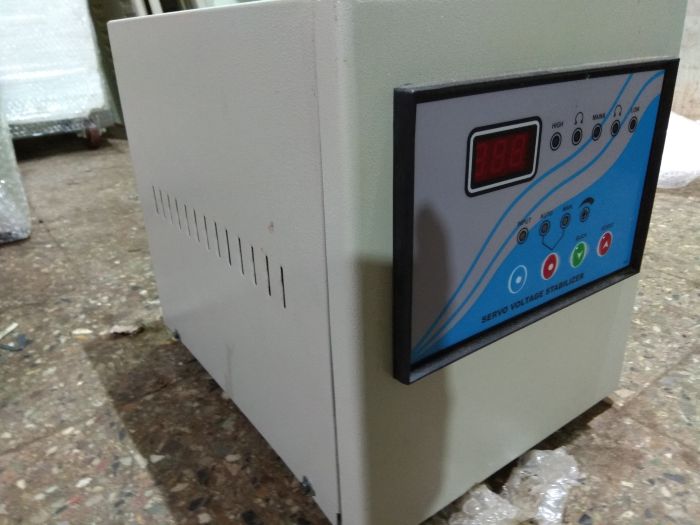

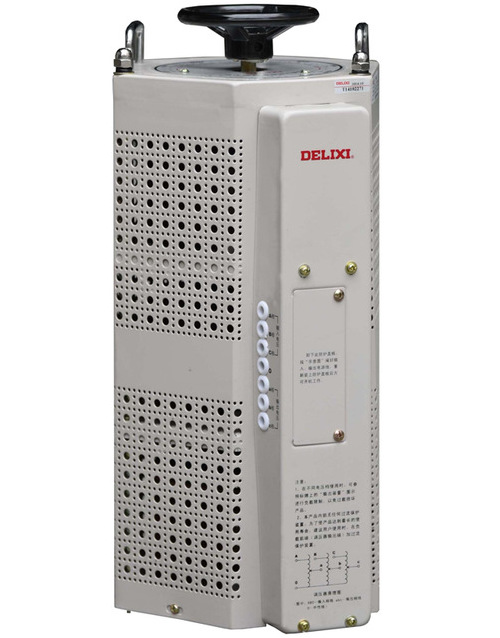

Что такое сервоприводный стабилизатор

К плюсам устройств этой разновидности относят прежде всего простоту конструкции и дешевизну. У нас в стране, например, довольно-таки большой популярностью пользуются стабилизаторы «Энергия» этой группы. Основным конструктивным элементом в устройствах этого типа является трансформатор с сервоприводом. Последний при всем этом управляется очень легкой электронной схемой сопоставления входного и выходного напряжений.

При разнице последних на сервопривод неизменного тока устройства подается положительный либо отрицательный сигнал. После чего сервопривод стабилизатора врубается и поворачивает снаряженный графитовой щеткой токосъемник до того времени, пока напряжение на выходе не будет равно 220 В.

Плюсы и минусы

Кроме дешевизны, к плюсам стабилизаторов «Энергия» и других моделей той же конструкции обладатели личных домов относят сначала то, что напряжение в них регулируется без скачков. Но у таких устройств есть и один значимый недочет. Регулируют напряжение по времени устройства этой разновидности довольно-таки длительно.

Также огромным минусом стабилизаторов таковой конструкции является не очень высочайшая степень пожарной безопасности. При сильном падении напряжения либо очень высочайшем его подъеме сервопривод такового устройства выводит щетку в последние положения, после этого ее просто-напросто заклинивает. В данном случае при восстановлении напряжения на входе до обыденных характеристик, на выходе его показатель может достигать целых 300 В. А это, в свою очередь, может стать предпосылкой как пожара, так и выхода из строя бытовых устройств.

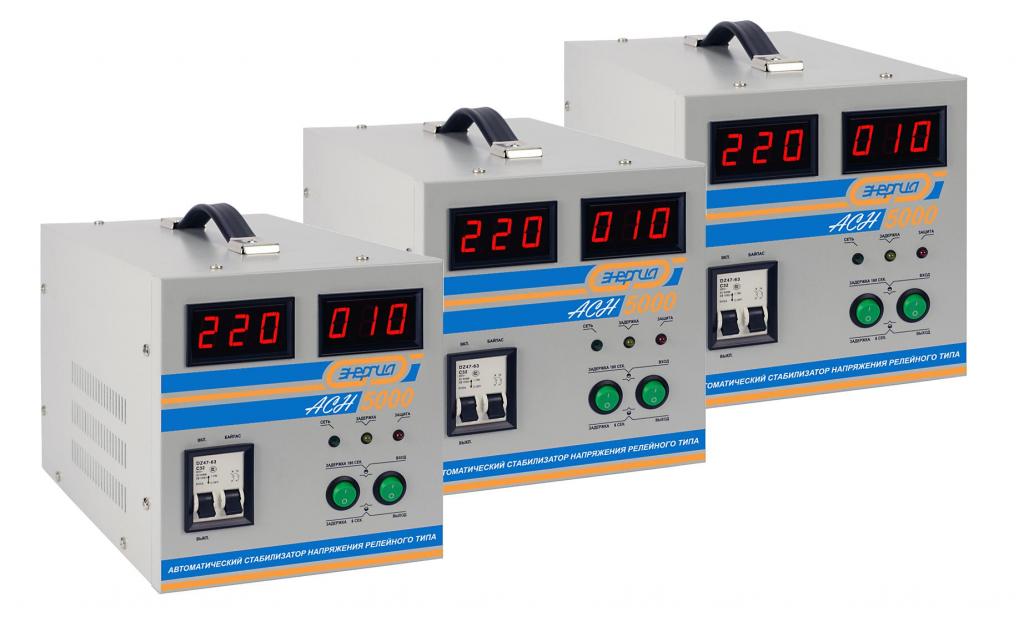

Релейные стабилизаторы

Основными элементами конструкции устройств этого типа являются:

При переключении обмоток трансформаторов реле выходное напряжение в доме изменяется до нужного скачками. На каждом шаге при всем этом оно может повышаться, например, на 20 В. Число переключаемых обмоток в стабилизаторах такового типа различных моделей варьируется от 5 до 10.

К плюсам устройств таковой конструкции относят прежде всего то, что их, в отличие от сервоприводных, можно применять в тех населенных пт, где напряжение падает очень сильно. Эксплуатировать такие приборы допускается при параметрах сети от 150 до 250 В. Также бесспорным достоинством устройств этой разновидности считается и их не очень высочайшая цена.

Главным недочетом релейных стабилизаторов напряжения на ввод в дом является конкретно то, что конфигурации характеристик в них происходит скачками. На работе домашней техники это никак не сказывается. Но лампочки в доме при применении релейного стабилизатора могут сильно моргать. Также минусом таких устройств считается шумность. Каждый шаг увеличения напряжения в стабилизаторах этой разновидности сопровождается довольно-таки звучным щелчком. Таким макаром, устанавливать приборы этого типа конкретно в жилых комнатах не рекомендуется.

Симисторные стабилизаторы

Устройства этой разновидности работают фактически так же, как и релейные. Но за переключение обмоток в таких устройствах отвечает не реле, а массивные симисторы либо тиристоры. Управление этого типа отличается сначала тем, что не имеет контактов. Потому при поэтапном изменении напряжения такие устройства не щелкают.

Установка в личном доме стабилизатора напряжения симисторного обойдется, вероятнее всего, не очень недорого. Стоят приборы этой разновидности дороже релейных. Но при всем этом они могут употребляться в сетях с еще огромным спектром скачков напряжения. Применять устройства этого типа допускается при показателях последнего от 90 В до 300 В.

К недочетам стабилизаторов этого типа, кроме высочайшей цены, можно отнести и то, что они относятся к устройствам с томным температурным режимом. Дабы такое оборудование работало размеренно, в личном доме его необходимо применять в комплексе с вентилятором остывания.

Необходимость монтажа

Обладатели недвижимости в отдаленных населенных пт вопросом о том, нужен ли стабилизатор напряжения в личном доме, обычно не задаются вообщем. В глухих поселках и деревнях воспользоваться какой-нибудь техникой — центробежными и водяными насосами, стиральными машинами, холодильниками и пр. — без такового устройства обычно бывает просто нереально.

Но установить стабилизатор напряжения спецы рекомендуют даже в доме, расположенном, например, в пригороде. В таких районах сеть обычно отличается достаточной стабильностью. Но к огорчению, от скачков напряжения не застрахованы даже дома, находящиеся вблизи с городом. В особенности нужным стабилизатор будет в этом случае, если в жилье применяется какая-либо дорогостоящая техника. Даже один скачок напряжения может вывести, например, компьютер либо дорогую электрическую плиту из строя.

Какой устройство приобрести?

Так какой стабилизатор можно избрать для личного дома, построенного в отдаленном населенном пт либо же в пригороде? Как мы узнали:

сервоприводные стабилизаторы отличаются прежде всего низкой ценой и бесшумностью работы, но к огорчению, не защищают накрепко домашнюю технику от поломок;

релейные приборы также дешево стоят, в состоянии защищать технику накрепко, но отличаются шумностью;

симисторные стабилизаторы имеют все достоинства релейных, при всем этом не отличаются шумностью, но стоят недешево и требуют применения дополнительного оборудования.

Таким макаром, для различного рода хозяйственных строений обладателям пригородной недвижимости, может быть стоит приобрести сервоприводный дешевенький стабилизатор. Ведь в таких строениях какой-нибудь дорогостоящей техники обычно не устанавливается.

Наилучшим стабилизатором напряжения для личного дома же станет, вероятнее всего, релейный либо симисторный устройство. При использовании таких устройств обладателям жилого строения не придется волноваться о сохранности собственных стиральных машин, центробежных насосов, компов, холодильников и пр. Если имеется возможность установить стабилизатор в отапливаемом нежилом, отлично звукоизолированном помещении, лучше, конечно, приобрести релейный дешевый устройство. Если же таковой комнаты в доме нет, его обладателям, вероятнее всего, придется брать симисторное оборудование. Щелкают релейные стабилизаторы по сути очень звучно и раздражающе.

Чем еще могут различаться

Какие бывают стабилизаторы напряжения для личных домов и квартир по конструкции, мы, таким макаром, узнали. Но различаться приборы этого типа могут и по сфере применения.

Согласно действующему законодательству, в личных домах на сегодня допускается монтировать как однофазовые, так и трехфазные электросети. 1-ый тип коммуникаций при всем этом обычно обустраивается в зданиях площадью до 100 м 2 с не очень огромным количеством сильной домашней техники. Трехфазные сети нередко монтируют в коттеджах более 100 м 2 , оборудованных, например, такими устройствами, как современные стиральные машины, посудомойки, электрическое отопительное оборудование и пр.

Конечно, подбирать стабилизатор напряжения следует с учетом в том числе и типа сети в доме. На рынке сейчас существует такое электрическое оборудование как трехфазное, так и однофазовое. Для малеханького дома обычно выбираются обыкновенные стабилизаторы на 220 В. В большенном же особняке инсталлируются либо модели на 380 В трехфазные, либо же по три устройства на 220 В однофазовых. При всем этом 2-ой вариант считается более комфортным и действенным.

Где установить стабилизатор напряжения в личном доме

Согласно действующим нормативам, стабилизаторы напряжения полагается устанавливать:

в сухих, открытых помещениях;

в нишах стенок либо конкретно на их поверхности, в этом случае, если устройство при всем этом не будет контактировать с горючими материалами отделки;

зазор между стенкой либо торцами ниши и стабилизатором должен составлять минимум 10 см.

Конечно, вешать стабилизаторы можно лишь на стенки, построенные из таких материалов, которые в состоянии выдержать их вес. Считается также, что располагать такие приборы в доме необходимо как можно поближе к щитку.

Схема для однофазового оборудования

Как подключить в личном доме стабилизатор напряжения этого типа? Смонтировать такое устройство к домашней электросети особенного труда не составит. Для выполнения этой процедуры однофазовый стабилизатор прежде всего необходимо развернуть тыльной стороной по направлению к для себя. На задней панели таких устройств имеется колодка с клеммами на 5 разъемов и отображающая их схема. В большинстве случаев провода в стабилизаторе чередуются так:

нагрузочная фаза и ноль.

Дальше при подключении стабилизатора необходимо разобраться с порядком расположения соответственных клемм в щитке. Также придется верно подобрать кабели (находится в зависимости от мощности стабилизатора и подключаемых к нему нагрузок). В большинстве случаев при монтаже в пригородных домах однофазовых устройств применяется повод ВВГ 3х1.5 (2,5). Такие кабели рассчитываются на нагрузки средней мощности.

Фактически само подключение однофазового трансформатора обычно делается по таковой схеме.

Эксплуатироваться в пригородных низкоэтажных зданиях, зависимо от нагрузки сети, могут устройства этого типа разной мощности. Например, довольно пользующимися популярностью в Рф являются стабилизаторы напряжения для личных домов в 15 кВт либо, например, 20 и 10 кВт. Но в продаже сейчас имеются и еще наименее массивные устройства этого типа. Например, довольно пользующимися популярностью у хозяев личных домов являются модели, применяемые для защиты 1-го только какого-либо устройства. Такие стабилизаторы имеют обычно мощность до 5 кВт. Их особенностью, кроме всего остального, будет то, что их можно включать в бытовую сеть просто через розетку.

Установка трехфазного устройства

Для таких стабилизаторов напряжения схемы подключения в личных домах могут употребляться различные. По методу монтажа трехфазных устройств существует два типа:

с 3-мя модулями на три клеммы;

с 3-мя модулями на четыре клеммы каждый.

В первом случае к клеммам просто подключают вход и выход фазного провода, также ноль, являющийся общим для ввода, модулей и цепей питания нагрузки. Ниже вниманию читателя представлена схема подключения в личном доме стабилизатора напряжения трехфазного.

В стабилизаторах второго типа не считая входа и выхода фазных проводов к модулям подключают вход и выход ноля. Другими словами нулевой кабель ввода питания в таких схемах не связан с нолем стабилизированной сети. На схеме ниже фазные провода отмечены красным цветом, а нулевые — синим.

Какие правила стоит соблюдать при установке

Обретенный стабилизатор перед монтажом, кроме всего остального, непременно следует пристально оглядеть с целью проверки на наличие механических повреждений. В этом случае, если устройство был привезен из магазина зимой, перед подключением его также непременно необходимо выдержать некоторое время при комнатной температуре до нагрева.

Конкретно перед монтажом домашнюю сеть, конечно, необходимо обесточить. Дальше устройство подвешивается в избранном для него месте на креплениях. Входные цепи питания, по которым подается напряжение, при подключении стабилизатора должны производиться через автоматический выключатель с номинальным током, подходящим току нагрузки. Такое устройство в последующем будет обеспечивать защиту от маленьких замыканий и от перегрузок.

Как установить и подключить стабилизатор напряжения в доме

Многие модели современных бытовых электроприборов чувствительны к перепадам напряжения в сети. Компьютерная техника начинает давать сбой в работе, а, может и совсем перегореть. Убрать эти трудности поможет подключение к домашней сети стабилизатора.

Имеющиеся типы стабилизаторов

Решившись в личном доме установить стабилизатор напряжения, человек идёт в магазин и лицезреет на прилавке огромное количество моделей. Дабы не растеряться с выбором подходящего устройства, нужно знать, что они все делают одинаковую функцию, но отличаются по механизму работы. Для обеспечения высококачественной электроэнергией личного дома подходят два типа стабилизаторов:

• сервоприводная модель имеет сравнивающую схему, созданную для управления небольшим электродвигателем. За счет вращения мотора, в разном направлении передвигается токосъемный бегунок. В итоге на выходе подается размеренное напряжение 220 вольт. Преимуществом такового стабилизатора является плавная регулировка, что обеспечивает выходное напряжение без скачков;
• релейные модели отличаются устройством и механизмом работы. В корпусе стабилизатора установлен трансформатор с выводами. Входящее напряжение множится на коэффициент и подается каждому выводу. Электронная схема управляет работой релейного блока, который по мере надобности переключает выводы трансформатора, за счет чего выход устройства имеет неизменные 220 вольт. Недочет таких стабилизаторов заключается в образовании малых скачков напряжения во время переключения выходов.

Существует еще 3-ий тип стабилизаторов, подходящих для дома – электронные. Они имеют высшую цена, но механизм работы ничем не отличается от релейного типа. Только заместо реле выводы трансформатора переключает электронный ключ, к примеру, на тиристорах.

Ступени стабилизатора

Каждый тип стабилизаторов имеет ступени переключений. От их количества зависит качество подачи напряжения на выходе. Дабы осознать механизм работы ступеней разглядим простой пример. Пока подается обычное напряжение 220В, устройство пропускает его через электрические схемы без изменений. При падении напряжения до критичных характеристик, к примеру, 190 вольт, реле либо электронный ключ включают первую ступень, и на выход снова подается размеренное напряжение 220В. Предстоящее падение напряжения принуждает устройство переключаться на следующие ступени, дозволяющие получить требуемые 220В. Когда ступени завершаются, стабилизатор больше не сумеет поднять напряжение.

Чем больше устройство имеет ступеней, тем обширнее его спектр регулировки завышенного либо пониженного напряжения.

Мощность устройства

Дабы стабилизатор дома выдержал нагрузку всех электроприборов, обеспечив бесперебойную подачу напряжения, нужно верно высчитать его мощность. Существует масса советов расчета мощности, но мы остановимся на 2-ух простых:

Подобрать для дома устройство нужной мощности можно, подсчитав общее потребление всех домашних электроприборов по их паспортным данным. При всем этом у стабилизатора должен оставаться припас по мощности более 30%. Это связано с тем, что при повышении пониженного напряжения выходная мощность миниатюризируется. Не считая того, устройство нужно выбирать, обращая внимание на активную мощность (Вт), а не полную (ВА).

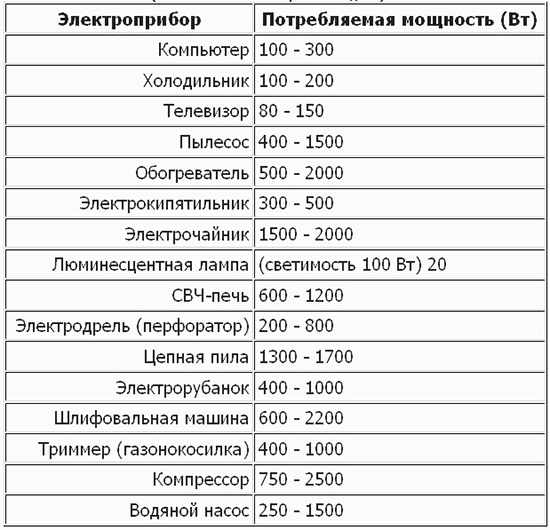

Таблица средней потребляемой мощности фаворитных электроприборов

Это, естественно, примитивные расчеты, и когда есть какая-то неуверенность, лучше обратиться к спецу. В последнем случае, при желании доводить начатое своими руками дело до конца, нужно установить устройство с огромным припасом мощности.

Установка стабилизатора для сети 220 В

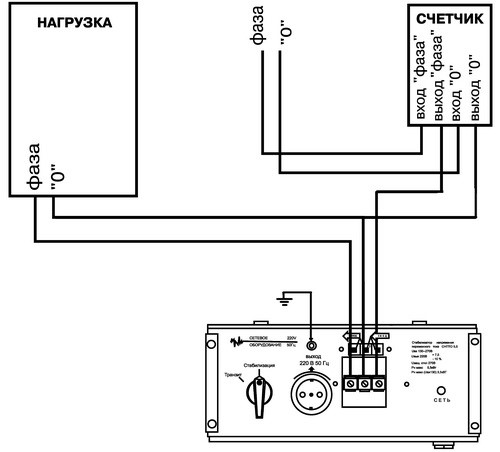

Схема подключения устройства достаточно ординарна, и при соблюдении простых правил безопасности такую работу у себя дома можно выполнить своими руками. Устройство лучше установить конкретно за электросчетчиком. Это даст ему возможность стремительно отключать нагрузку при возникновении искажений. Зависимо от количества выходов, схема подключения малость различается:

• Устройство с 3-мя выходами имеет одну входную нулевую клемму, которая не прерывается и две фазные клеммы – вход и выход. Работа таковой модели стабилизатора заключается в прерывании только одной фазы, проходящей через него. Сначала нужно подключить выходящий от автомата нулевой провод к нулевой шине электрического щитка. Сюда же нужно подсоединить проводом нулевой выход устройства. Фазный провод, выходящий от автомата, нужна подключить на входную клемму стабилизатора, а к выходной клемме подсоединить фазный провод, идущий из дома.
• Когда подключение нагрузки осуществляется вполне через стабилизатор, устанавливают устройство с 4-мя выходами, где происходит разрыв нулевого и фазного провода. Сначала нулевой провод от автомата нужно подключить на входную нулевую клемму устройства. Потом к выходной нулевой клемме подсоединить нулевой провод проводки, выходящей из дома. Аналогичную функцию нужна выполнить своими руками с фазным проводом.

Окончив работу, непременно нужно проверить корректность и надежность всех соединений, и только тогда выполнить подачу напряжения.

Установка стабилизатора для сети 380 В

Если в доме проходит электрическая сеть 380 вольт, что встречается очень изредка, обезопасить ее можно трехфазным стабилизатором. Хотя из практики видно, что лучше установить три однофазовых устройства. По нормам электробезопасности это разрешено. Практически все домашние электроприборы рассчитаны на работу от 220 вольт. Три однофазовых устройства управятся с таковой задачей и обеспечат эффективную нагрузку. Таковой вариант подключения имеет два главных достоинства:

• три однофазовых стабилизатора дешевле обойдется владельцу дома, чем один трехфазный;
• главное преимущество – это бесперебойная подача электроэнергии. Вышедший из строя трехфазный устройство оставит весь дом без света до его починки либо приобретения нового. Если сгорит один из 3-х однофазовых стабилизаторов, домашнее освещение можно перекинуть на другую фазу с работоспособным устройством. Трехфазное напряжение уже не поступит в помещение, но постоянные 220 вольт с одной фазы обеспечат работу бытовых электроприборов.

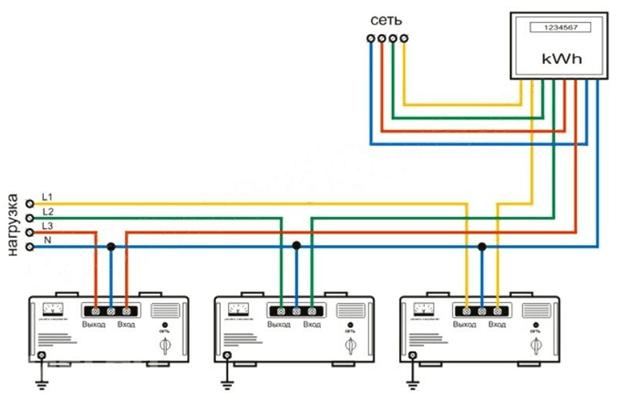

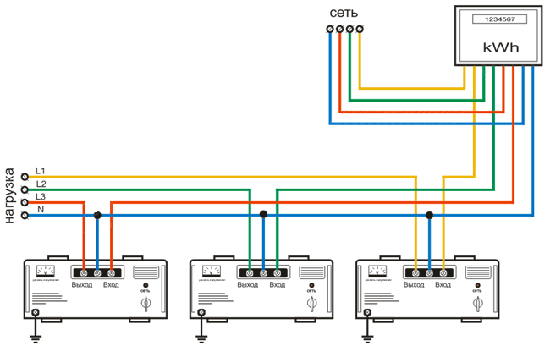

Схема подключения 3-х устройств к трехфазной сети схожа подсоединению своими руками стабилизатора в сеть 220 вольт. Подключение каждого осуществляется на отдельную фазу. А вот нулевой провод нужно подключать без разрывов.

Самостоятельное изготовка стабилизатора

Имея опыт работы с паяльничком и умение читать электрические схемы, устройство на 220 вольт можно сделать своими руками. В стабилизаторе регулируется напряжение 2-мя методами:

1. Механический метод присущ линейным моделям, имеющим два колена, соединенных реостатом. Поступающий на 1-ое колено ток проходит через реостат и подается второму колену, с которого идет предстоящая раздача потребителю. Таковой метод регулировки эффективен при малой разнице входного и выходного напряжения.
2. Устройство с импульсной регулировкой имеет выключатель, разрывающий краткосрочно электрическую цепь для зарядки конденсатора. Недочет такового метода заключается в отсутствии способности выставить конкретное выходное напряжение.

Определившись с подходящей себе моделью, имеющей один из методов регулировки напряжения, в вебе либо технической литературе подыщите подходящую схему и приступайте к работе. Для примера можно поглядеть таковой вариант ступенчатого стабилизатора:

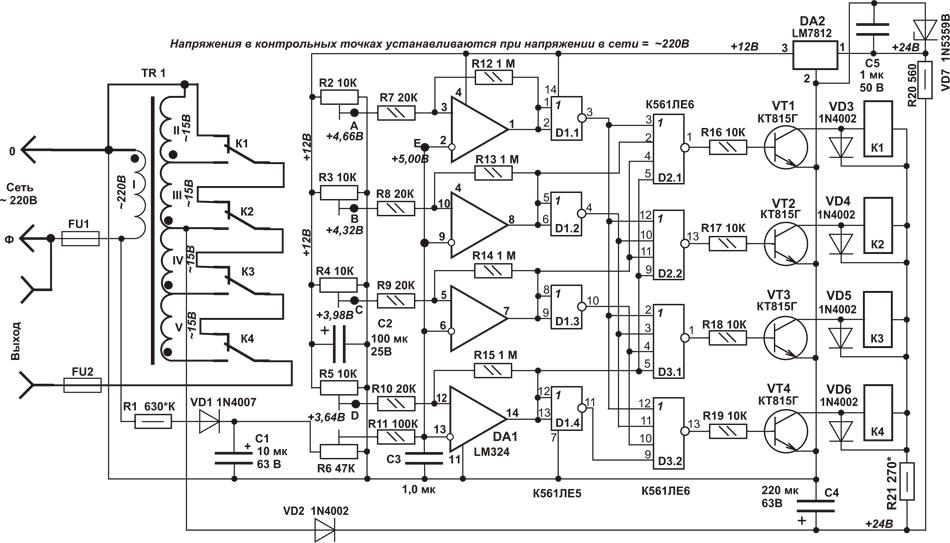

Главные правила монтажа

Если было принято решение отрешиться от услуг электромонтера и выполнить установку устройства своими руками, нужно соблюдать ряд принципиальных правил:

• место установки электроприбора обязано иметь неплохую вентиляцию. Во время работы он будет нагреваться, а маленькое количество воздуха не обеспечит настоящее остывание, что повлечет за собой резвую поломку. Идеальный вариант расположения – открытая площадка;
• когда вариант с открытой площадкой отпадает, можно сконструировать нишу. При ее изготовлении непременно нужно учитывать размеры стабилизатора. Расстояние от всех стен установленного устройства до стен ниши должно быть более 100 мм;
• соорудив нишу, обычно стараются ее скрыть от глаз за шторкой, жалюзи либо дверкой. Облагораживание таковой декорации должно быть выполнено из негорючего материала, и они не должны плотно закрывать нишу. К устройству должен поступать прохладный воздух;
• Используемые для подключения провода по сечению должны соответствовать общей нагрузке. Если после счетчика отсутствует автомат защиты, непременно нужно установить УЗО. Конструкция имеет свою защиту, но дополнительный автомат не помешает;
• устанавливая устройство своими руками, нужно не запамятовать обесточить сеть. Подключение делается по схеме, соблюдая очередность соединения всех проводов. По окончании монтажа устройство испытывают на работоспособность, при всем этом нужно убедиться, что у работающего стабилизатора отсутствуют посторонние звуки;

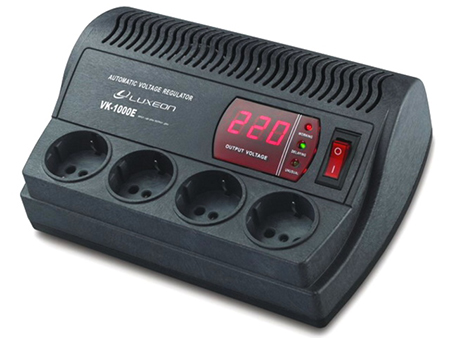

• есть модели в виде готовых блоков без контактов на корпусе для подсоединения проводов. Такие приборы владеют малой мощностью и созданы для защиты раздельно стоящих бытовых электроприборов. Выход стабилизатора имеет разъем как у обыкновенной розетки. К нему и происходит подключение бытового электроприбора;
• устанавливая своими руками стабилизатор нужно знать, что он подключается только после электросчетчика. Установка перед счетчиком вызовет трудности с отключением электроэнергии, а, главное, таковой установка вызовет претензии со стороны контролеров.

Установив стабилизатор в доме, не следует забывать о его наличии. В течении года нужно делать профилактические работы, связанные с осмотром и перетяжкой контактов.

Видео: Как подключить стабилизатор напряжения? Подключение стабилизатора к сети
