Одной из главных обстоятельств выхода из строя домашней техники и оборудования являются скачки напряжения, возникающие в электрической сети. Для того дабы избежать негативных последствий используются стабилизаторы, защищающие от помех и искажений напряжения, обеспечивающие все присоединенные электроприборы номинальным током 220 вольт. В особенности нередко трудности с электричеством появляются вне городских критерий, потому более животрепещущей становится схема подключения стабилизатора напряжения в личном доме. С ее помощью отслеживаются характеристики входного напряжения, осуществляется отключение нагрузки при появлении нештатных ситуаций.
Принцип деяния и конструктивные особенности стабилизаторов
Механизм работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе возникает напряжение с необходимыми параметрами, питающее все присоединенные бытовые приборы и оборудование.
В процессе трансформации стабилизатор может работать в режимах снижения амплитуды, обычной передачи либо увеличения напряжения. Во 2-м случае происходит преобразование электроэнергии без конфигурации амплитуды. При всем этом происходят никчемные энергозатраты, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких устройств располагается переключатель, при помощи которого из работы выводится вся силовая часть оборудования. Оборотным действием делается включение всех устройств.
Все стабилизаторы различаются между собой конструктивными особенностями и техническими чертами. Прежде всего, это мощность, пропускаемая через них, малое и наибольшее значение величин на входе и другие дополнительные функции. Таким макаром, можно избрать модель, которая идеальнее всего подходит для определенных критерий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам различными методами, зависимо от конструкции и предназначения этих устройств.
В каждой модели имеются клеммные выводы, дозволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника осуществляется к средней клемме. Рабочие нулевые проводники соединяются с примыкающими выводами, а для коммутации фазных проводов применяются последние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.
В случае отсутствия защитного нуля схема клеммника существенно упрощается. Рабочий ноль соединяется воединыжды снутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые обыкновенные модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются впрямую к розетке, установленной на корпусе стабилизатора. Следует быть в особенности внимательными, подключая провода в трехфазных стабилизаторах напряжения.
Электромонтажные работы в новостройке
Выбор стабилизатора напряжения для личного дома
Выбор той либо другой модели находится в зависимости от нескольких принципиальных причин. Сначала необходимо узнать сферу использования стабилизатора. Он может обеспечивать питание какого-то 1-го устройства либо оборудования, установленного во всем доме. Следует узнать значения верхнего и нижнего предела напряжения в электрической сети. И, в конце концов, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.
Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрическое оборудование. Для ее определения рекомендуется пользоваться номиналом автоматического выключателя, установленного на вводном щите. В согласовании с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение понятно заблаговременно – 220В. Другими словами, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт либо 3,5 кВт.
При более высочайшем токе, к примеру, 25А, мощность также повысится до 5,5 кВт. Более четкие данные можно получить из паспорта на каждый устройство и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.
После всех нужных расчетов остается избрать более подходящий тип стабилизатора. Для домашних критерий подходят как сервоприводные модели, так и релейные. В первом случае конфигурации напряжения выполняются при помощи токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в различные стороны, соответственно, увеличивая либо понижая напряжение. Таким макаром, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для использования в тех домах, где модифицированное напряжение удерживается на одном и том же уровне в течение долгого времени.
Принцип деяния релейных стабилизаторов совсем другой. Основой всего устройства является трансформатор, у которого имеются промежные выводы обмотки с своим напряжением. При помощи логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким макаром, дабы на выходе стабилизатора выходили требуемые 220 вольт. Данные устройства более долговечны, но процессы переключений сопровождаются щелчками.
Есть дорогостоящие модели стабилизаторов, использующих электронные ключи. Практически, они представляют собой такую же релейную конструкцию, где обыденные реле изменены полупроводниковыми ключами. Эти устройства числятся более технологичными и долговременными, так как в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишь. При помощи современных стабилизаторов стало может быть не только лишь управлять напряжением, но и делать ряд других функций. Огромное значение имеет возможность включения задержки подачи напряжения. Интегрированные вольтметры позволяют повсевременно держать под контролем состояние сети. С этой целью заместо стрелочных, обширно применяются электронные приборы.
Проводка в древесном доме: пошаговая аннотация с фото

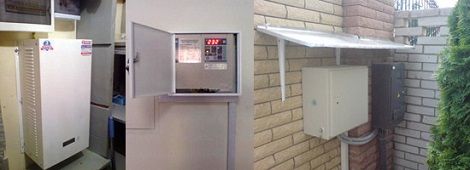

На что направить внимание при выборе места установки
Размеры стабилизатора зависят от его выходной мощности. Внедрение маленьких мобильных устройств полностью может быть конкретно около действующей электронной аппаратуры, прямо на столе. Для конструкций с большенными размерами нужна стационарная установка в специально отведенных местах – на полу, на стенках либо в оборудованных нишах.
Следует учесть нагрев работающего трансформатора, в связи с чем нужна отведение тепла. Потому стабилизатор должен размещаться таким макаром, дабы при помощи вентиляционных отверстий обеспечивался наибольший воздухообмен снутри корпуса.
Рабочие свойства стабилизатора могут снизиться под действием пыли, мокроватого воздуха, расположенных вблизи горючих и легковоспламеняющихся жидкостей, также завышенной температуры. Следует избегать вредных причин и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Более хорошим вариантом расположения стабилизатора является место вблизи с вводным распределительным щитком.
Подключение однофазовых потребителей
Более оптимальным подходом к электроснабжению личного дома будет выделение из общего числа потребителей обособленную группу, для которой требуются постоянные характеристики напряжения. Обычно, завышенная стабильность нужна для телека, холодильника, офисной техники и средств связи. Другие бытовые приборы, в особенности с нагревательными ТЭНами, совсем необязательно подключать к стабилизатору. Электрочайники и электрические котлы все равно будут работать, так как перепады напряжения для них не играют решающей роли в выполнении главных функций.
В домашнем щитке после электросчетчика устанавливается защитное оборудование – дифференциальный автомат либо УЗО с автоматическим выключателем. От них отдельными кабелями подводится фаза и ноль к входным клеммам стабилизатора. Корпус устройства также отдельным проводом подключается к шине РЕ, установленной в щитке. От выходных клемм стабилизатора к потребителю поступает фаза и рабочий ноль. Защитный ноль соединяется с шиной РЕ.
Следующий вариант подразумевает подключение к стабилизатору сходу нескольких групп потребителей. В облегченной схеме не применяется защитное заземление, а стабилизатор подключается через одну клемму рабочего нуля. Работу схемы идеальнее всего рассматривать на примере 3-х групп потребителей.
Снутри распределительного щита, после всех защитных устройств, нужно сделать шину рабочего нуля, которая подключается ко всем потребителям, в том числе и к стабилизатору напряжения. Фазный провод ввода от защиты подключается к входной клемме устройства, а отходящий провод – к выходу. 2-ой конец фазного провода заводится в распределительный щиток, дабы выполнить параллельное соединение нагрузок. Подключение всех групп потребителей осуществляется через автоматические выключатели.
Как подключить стабилизатор напряжения к домашней проводке

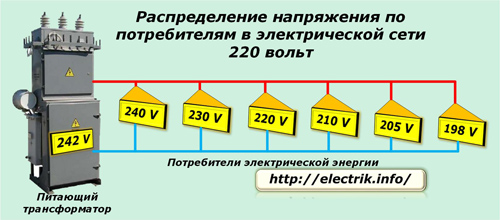

Электроэнергия, которая поступает к нам в квартиры, жестко нормируется законодательством муниципальных эталонов. В согласовании с требованиями интернациональной электротехнической комиссии для сети 220 отклонение питающего напряжения допускается в границах ±10% от номинальной величины либо от 242 до 198 вольт.
Даже таковой разброс показаний не всегда благоприятно сказывается на работе чувствительных электронных устройств бытового предназначения и обыденных, обычных ламп накаливания, применяемых в освещении. Энергоснабжающие организации, специализирующиеся рассредотачиванием электроэнергии, применяют трансформаторные подстанции с линиями электропередач, по которым подводится электричество к каждому дому и квартире.
Нередко при нагруженном состоянии линий создается ситуация, когда на трансформаторе уже выставлена наибольшая величина напряжения, а к последнему потребителю доходит только ее нижний предел. Если же нагрузка еще более растет на любом объекте, то на конце полосы уже нереально поддерживать нормативные требования — мощность трансформаторной подстанции исчерпана. По таким же принципам работает и сеть 380 вольт.
Приведенный случай разъясняет режим эксплуатации электроустановок в обыденных критериях. По сути электроснабжение жилых домов, в особенности холодной зимой и в сельской местности, может существенно ухудшаться.
Поправить сложившуюся ситуацию с качеством электроэнергии можно каждому обладателю дома либо квартиры при помощи устройств, выполняющих стабилизацию главных электрических характеристик сети, которые обширно представлены в продаже.
Как работает стабилизатор напряжения
Принцип его работы основан на трансформации входящей электроэнергии до хорошей величины выходного напряжения, которое будет питать бытовые устройства.

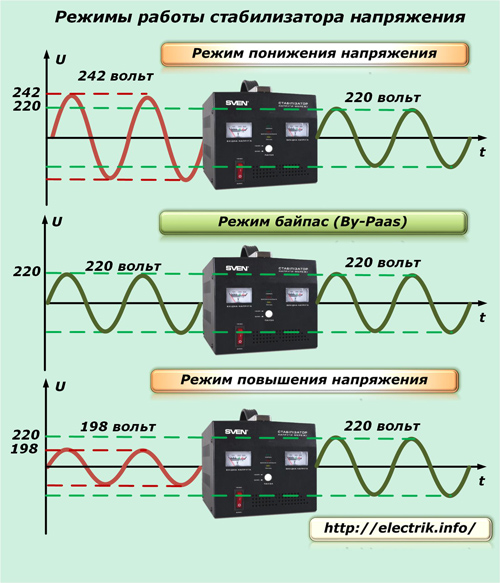

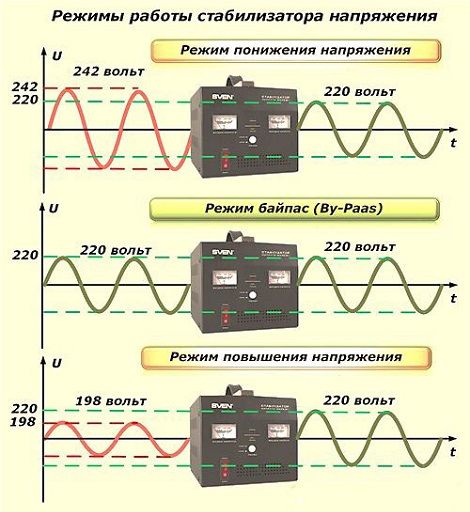

При трансформации стабилизатор может работать в одном из следующих режимов:
1. снижения амплитуды;
2. обычной передачи;
3. увеличения напряжения.
Во 2-м случае трансформатор просто конвертирует одну гармонику в другую без конфигурации ее амплитуды. При всем этом затрачивается энергия, которая никчемно расходуется на нагрев оборудования.
С этой целью производители наделяют определенные модели функцией байпаса, размещая на корпусе устройства переключатель, позволяющий оператору одним движением выводить из работы всю силовую часть оборудования. Оборотное действие включает устройство.
Конструктивные особенности
Технические свойства различных стабилизаторов напряжения могут существенно отличаться между собой по:
пропускаемой через них мощности;
наименьшему и наибольшему значению входных величин;
набору дополнительных функций.
Это позволяет дифференцированно подойти к выбору модели, подходящей под определенные условия определенного потребителя.
Типы стабилизаторов напряжения
По принципу деяния производители оборудования выпускают модели, совмещающие трансформацию электроэнергии с механизмами сервопривода, релейного управления, использования полупроводниковых технологий. Об их устройстве и особенностях, наставлениях по выбору можно прочесть тут.

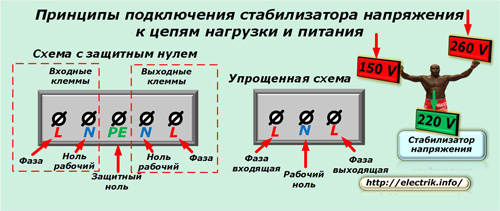

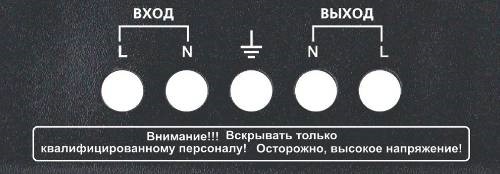

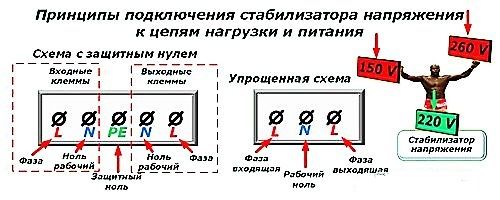

Клеммные вывода
Зависимо от собственного предназначения и устройства стабилизаторы могут иметь различные методы подключения питающих цепей и нагрузок. На картинке показаны два распространенных варианта выполнения клеммников для однофазовых моделей.
В схеме с защитным нулем РЕ-проводник подключают на среднюю клемму. Рабочие ноли подходят на примыкающие выводы, а фазные провода коммутируются на последних позициях. Для подключения входных цепей применяется левая половина, а на правую часть устанавливаются выходные цепи.
Такая сборка припоминает метод нашего письма и чтения: слева вправо, потому она просто запоминается.
Для схем без защитного нуля клеммник упрощается: на нем обычно рабочий ноль объединен снутри корпуса, а для подключения цепей оставлено всего три контакта:
фазы питающей цепи;
общего рабочего нуля;
выходящей из стабилизатора фазы.
На самых обычных и маломощных моделях входные цепи могут подключаться шнуром с вилкой, а для подсоединения потребителей применяются розетки прямо на корпусе устройства.
Но, перечисленные закономерности не являются неотклонимыми правилами и на каждом приборе могут быть использованы какие-то специальные особенности, которые производитель клеветает в технической документации.
Необыкновенную бдительность при подключении проводов следует проявлять при работе с трехфазными стабилизаторами напряжения.
Выбор места
Выходная мощность стабилизатора определяет его размеры. Маленькие мобильные устройства можно поставить на стол около работающей электронной аппаратуры. Другие, более габаритные конструкции требуют стационарной установки на стенке, в нише либо на полу.
Работающий трансформатор греется. Тепло от него нужна отводить. Потому располагать стабилизатор напряжения нужно так, дабы все его отверстия вентиляции были свободными для обеспечения наибольшего воздухообмена снутри корпуса для отвода тепла.
Мокроватый воздух, пыль, близкое соседство с горючими, легковоспламеняющимися жидкостями, завышенная температура плохо сказываются на рабочих свойствах всех электрических устройств. Воздействие этих вредных причин нужно учитывать и избегать расположения стабилизатора в сыром подвале, гараже, неотапливаемом чердачном помещении.
На выбор места оказывает влияние протяженность кабельных магистралей для подвода питания и подключения нагрузок. Хорошим может быть размещение стабилизатора около вводного распределительного щитка в квартиру либо дом.
Схемы подключения однофазовых стабилизаторов
Оптимальный подход к электроснабжению квартиры позволяет выделить из всех потребителей электроэнергии группу, которая вправду нуждается в стабилизированных параметрах. Это могут быть:
Бытовые приборы, главным элементом которых являются нагревательные ТЭНы, к примеру, электрочайник либо силовая часть электрического котла, можно не подключать к стабилизатору. Они будут работать без него, но чуток резвее либо медлительнее, что не в особенности критично.

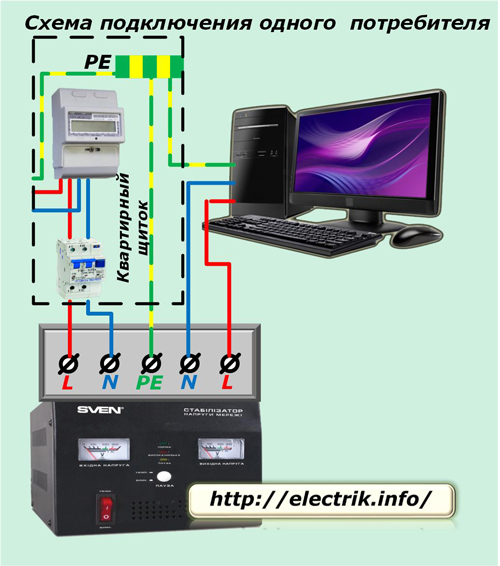

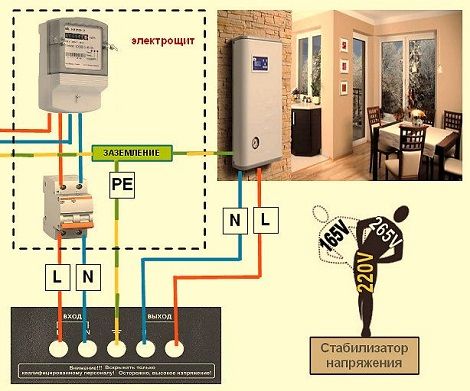

Схема подключения 1-го потребителя к стабилизатору напряжения
Снутри квартирного щитка после счетчика устанавливается защита в виде дифференциального автомата (можно применять УЗО и автоматический выключатель).
От них кабелем подводятся потенциалы фазы и нуля на входные клеммы стабилизатора. Корпус устройства отдельной жилой подключается к шине РЕ, расположенной в квартирном щитке.
К потребителю идут фаза и рабочий ноль от выходных клемм стабилизатора, а защитный ноль на него поступает от шины РЕ.
На картинке показан метод подключения компьютера без обозначения соединений в электрической розетке.

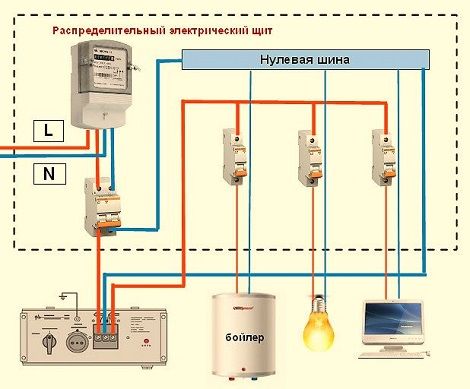

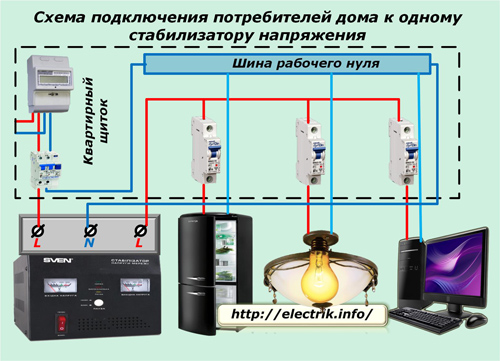

Схема подключения потребителей всего дома к стабилизатору напряжения
Разглядим облегченный вариант, когда защитное заземление не применяется, а для подключения стабилизатора использована одна клемма рабочего нуля. Количество групп потребителей условно сократим до 3-х.
В данном случае в распределительном щитке после защит создается шина рабочего нуля. От нее запитываются все потребители, включая стабилизатор напряжения. Фазный провод подходящего питания от защит подключается на входную клемму стабилизатора, а отходящий — на выходную. 2-ой его конец заводится в щиток для параллельного соединения нагрузок.
Все потребители, распределенные по группам, подключаются через автоматические выключатели, находящиеся в квартирном щитке.
Если на стабилизаторе применяется две клеммы для рабочего нуля, то схема поменяется следующим образом:
шина рабочего нуля остается присоединенной к потребителям, но ее связь с защитами демонтируется;
нулевой провод от защит квартирного щитка направляется на входную клемму рабочего нуля стабилизатора, как выполнено на предшествующей схеме.
Схемы подключения трехфазных потребителей
Обычно, 3-х фазные стабилизаторы имеют поблочное выполнение со своими клеммниками для каждого блока. Схема коммутации их цепей питания и нагрузки может быть выполнена разными методами.

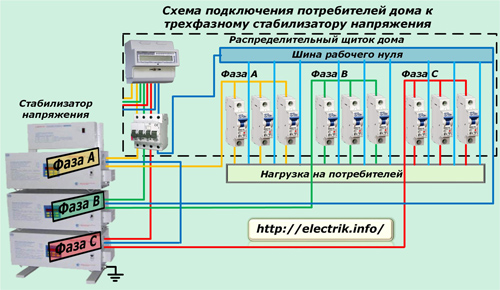

Подключение потребителей к трехфазному стабилизатору
Тут выдержаны все те принципы, которые описаны в вышеприведенных схемах. Только однофазовые потребители дома должны быть умеренно распределены и подключены группами к различным блокам стабилизатора напряжения для сотворения на нем симметричной нагрузки.
Приборы, которые питаются от трехфазного напряжения, следует защищать от вероятных аварий в сети своими автоматическими выключателями.
Такая схема подключения больше подходит для построек, в каких работают массивные трехфазные электродвигатели. Но, в бытовых критериях это достаточно редчайший случай, а трехфазный стабилизатор стоит недешево. Если он выйдет из строя, то всех потребителей придется переключать на питание от сети без него.
В быту можно применить другой принцип стабилизации напряжения для подключения электроприборов трехфазной сети.

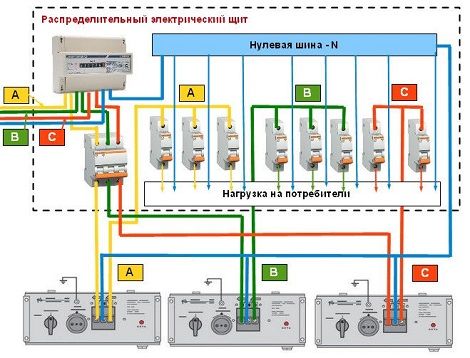

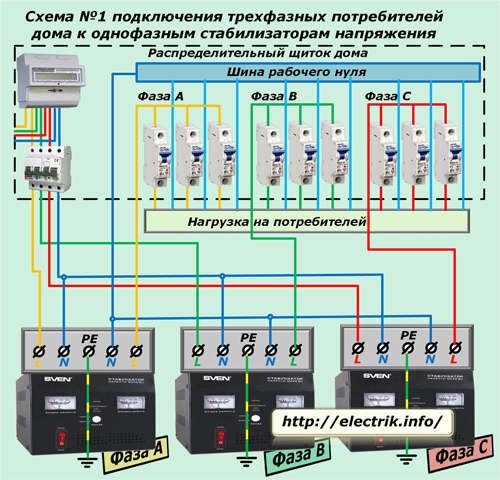

Схемы подключения трехфазных потребителей через однофазовые стабилизаторы
Бытовые приборы обычно потребляют существенно наименьшие мощности, чем их промышленные аналоги. Потому для нормализации сетевых характеристик допускается применить три одинаковых стабилизатора напряжения соответственной нагрузки для однофазовой сети.
Если они применяют разделение рабочего нуля, то для их подключения подойдет предлагаемая ниже схема №1.
На ней в целях улучшения наглядности инфы шина защитного РЕ-проводника не показана, а подключение стабилизаторов к ней приведено облегченным методом.
Рабочий ноль после защит, расположенных в распределительном щитке дома, разводится на входные клеммы каждого стабилизатора. Его шина появляется параллельным подключением от выходных клемм всех 3-х устройств. Рабочие нули ко всем потребителям направляются жилами кабелей от этой шины.
Входная фазная клемма каждого стабилизатора соединяется с соответственной клеммой защитного устройства, а выходная — с группой защитных автоматов, питающих потребителей.
Объединение входящих и отходящих рабочих нулей конкретно на корпусе стабилизатора на 1-ый взор упрощает схему, но, у определенных моделей этот прием может нарушить выполнение отдельных алгоритмов управления, в особенности, при появлении аварийных режимов. По этой причине производители делают такое разделение.
Если же они не лицезреют смысла выводить дополнительную клемму, то сами же и упрощают конструкцию. Схема №2 подключения схожих стабилизаторов к потребителям трехфазной нагрузки приведена ниже.
В заключение статьи охото направить внимание на то, что все схемы приведены с целью ознакомления механизмов работы и подключения стабилизаторов напряжения. Потому на них отсутствуют многие коммутационные аппараты, распределительные коробки, розетки и другие нужные для монтажа и эксплуатации устройства.
Для сотворения рабочей схемы нужно учитывать дополнительно определенные особенности проводки дома, избранный тип стабилизатора, наличие защитных устройств.
Как подключить стабилизатор напряжения для дома
На сегодня есть стационарные стабилизаторы напряжения, установка которых делается на весь дом и мобильные модели, которые в состоянии обслуживать один или несколько отдельных электроприборов. Кроме этого стационарное оборудование может быть трехфазным или однофазовым, зависимо от критерий применений. Подключение своими руками в данном случае имеет свои отличия: или Вы будете подсоединять устройство к 220 В, или к 380.
Обычно, в личных домах и квартирах вернее всего будет подключить однофазовый стабилизатор напряжения к сети около распределительного щитка, что дозволит защищать всю сеть от перегрузок. Вот поэтому аннотация по подключению будет предоставлена для однофазового стационарного электроприбора.
Подключение стабилизатора в сеть 220В

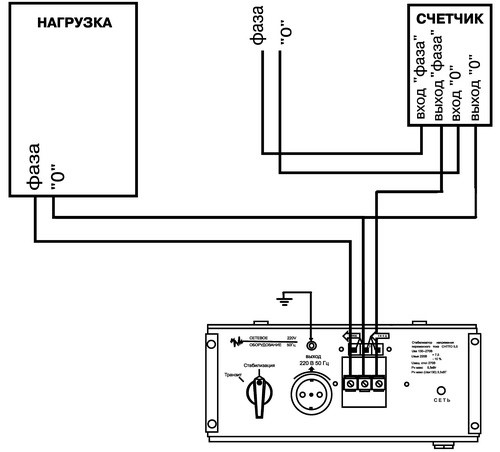

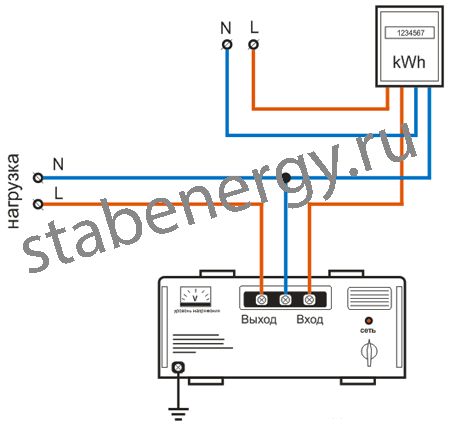

Рис.1 Последовательное включение в разрыв провода фазы.
Более сбалансированный вариант подключения подразумевает установку стабилизатора напряжения конкретно сразу за электросчетчиком.
Данная схема считается более облегченной и рекомендуемой производителем.
У стабилизатора напряжения имеется три контакта, которые созданы для подключения разорванного контакта фазы на входе и выходе, также для безразрывного подсоединения нулевого провода. Защитное устройство верно выслеживает номинал напряжения на фазном проводе. В случае появления искажений стабилизатор напряжения однофазовый сходу отключает нагрузку.
Внимание! Подключение стабилизатора напряжения осуществляется при обесточивании сети.
Нулевой провод сначало подключается к стабилизатору, а потом – к основному проводу сетевого напряжения с внедрением клемм либо средством скрутки.
Практически такая же схема применяется и в этом случае, если стабилизатор напряжения имеет четыре контакта. Это:
- «фаза» — вход и выход;
- «нуль» — вход и выход.
В этом случае осуществляется разрыв и нулевого провода, когда подключение нагрузки вполне (а не только лишь фазы) осуществляется через стабилизатор напряжения.
Техника безопасности при установке стабилизатора напряжения
Верная организация работ во время установки
Повышенное внимание на безопасность во время установки стабилизатора следует направить, если Вы пользовались услугами личного электрика. В виду экономии личные мастера работают в одиночку. Это не верно и идет в разрез с правилами по работе с небезопасным напряжением. Для вас, как владельцу дома, лучше находиться вблизи, дабы в случае неверных действий, предостеречь спеца, а в случае травмы оказать помощь.
Читать еще: Подключение реле напряжения
По правилам подключение стабилизатора должно выполняться только после снятия напряжения. Ранее момента запрещено дотрагиваться к хоть каким элементам, установленным под кожухом электрощита дома. Рубильник для отключения, обычно, находится вне дома, а именно, он может находиться на опоре. Во время работ на рубильник устанавливается табличка с надписью «Не включать, работают люди!». Если есть возможность, щиток с рубильником вернее будет закрыть на ключ.
Пожаробезопасность при установке стабилизатора напряжения в личном доме
Стабилизатор защитит Ваш дом от всех наружных аномалий, начиная от нестабильного напряжения до удара молнии (хотя для защиты от молнии вернее будет установить пробойники). Огораживая дом от ударов стихии стабилизатор воспринимает их на себя, а это значит, что на устройстве может накапливаться страшная энергия. Обладателям личных домов стоит держать в голове, что стабилизатор является самым пожароопасным устройством. В связи с этим нужно делать все правила, описанные в паспорте изделия, а конкретно:
- не устанавливать стабилизатор напряжения поблизости горючих материалов;
- не допускать попадания в стабилизатор сторонних предметов;
- не накрывать стабилизатор сторонними предметами.
Если дом древесный, имеет смысл применять негорючие прокладки (текстолитовые, гипсовые либо глиняние). В личных случаях практикуется установка стабилизаторов в железные оболочки (электрощиты), которые должны быть снабжены вентиляционными отверстиями и заземлены в согласовании с правилами электромонтажа.
Подключение к сети
Самостоятельное подключение к сети стабилизатора не представляет большой трудности. На тыльной стороне устройства есть колодка с клеммами на 5 разъемов. В большинстве случаев провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.
Для подключения необходимо всего только выполнить верный выбор сечения кабеля. Дальше осуществляется самостоятельный установка. Схема подключения стабилизатора на 220 вольт:
Реальный пример подключения стабилизатора
Сходу скажу – в данном подключении несколько “нехороших” мест, но я не буду о них гласить, посмотрю на бдительность моих читателей)
Начально имеем дисковый индуктивный счетчик, я писал о таком в статье про установку домашнего электросчетчика.
Читать еще: Как верно подключить диммер

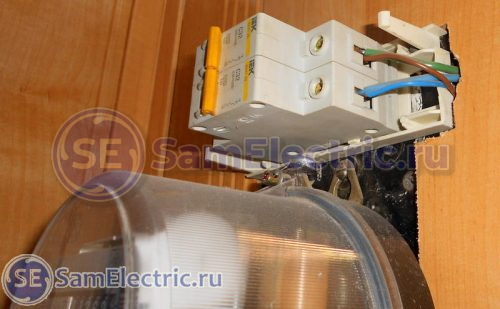

Домашний электросчетчик, после счетчика – два защитных автомата.
Верхний автомат отключает фазу, нижний – ноль. Одна линия идёт на дом, 2-ая – на “летнюю” кухню.
Дело происходит в личном секторе г.Таганрога.
Другими словами, схема соответствует приведенной выше.
Вскрываем клеммник стабилизатора:

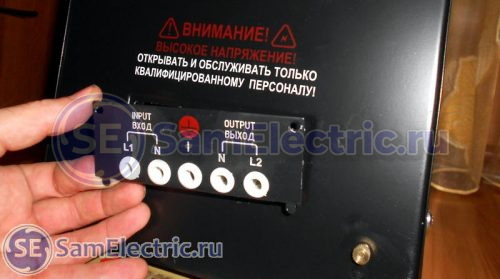

Задняя панель стабилизатора Энергия СНВТ-10000/1
Надеюсь, нижняя строка – про меня)))

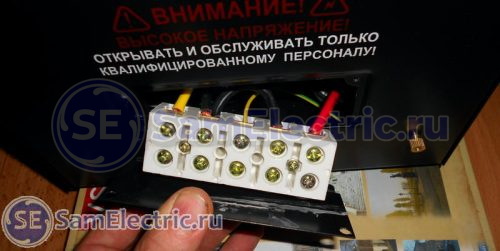

Откручиваем клеммы для подключения стабилизатора напряжения
Как показано на схеме подключения выше, подключаем стабилизатор после вводного автомата. По другому никак, ведь счетчик подключен к уличной полосы впрямую!

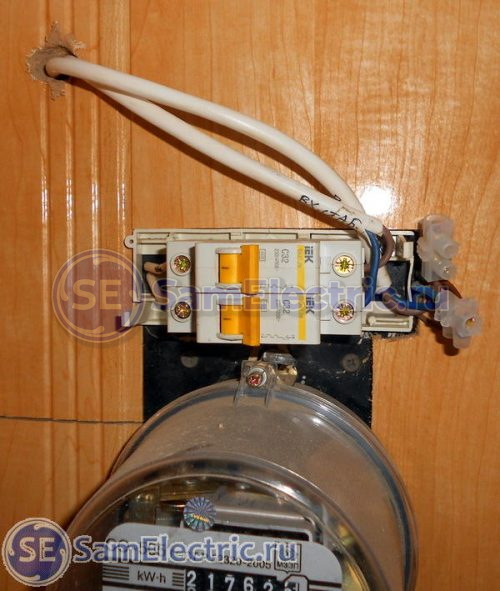

Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме
Стабилизатор установлен за стенкой, потому просверлена дырка (отверстие), и через неё проложено 4 провода средством 2-ух ПВС2х2,5 – фаза на стабилизатор, ноль на стабилизатор, ноль на дом, фаза на дом. Подключение этих проводов показано на рисунке сначала этой статьи.
При установке стабилизатора пришлось постоять на карачках. Не напрасно я рассказывал про полочку сначала статьи!
Установка стабилизатора напряжения. Рабочий момент.
Проверяем ещё раз подключение (вход-выход, фаза-ноль), и включаем:

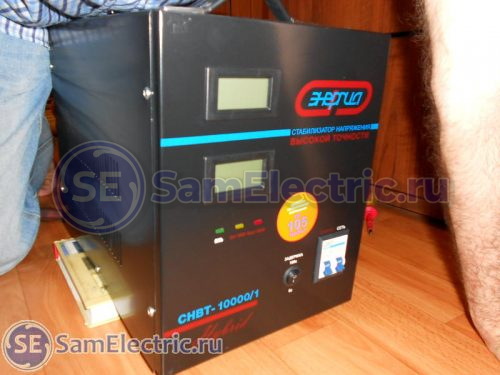

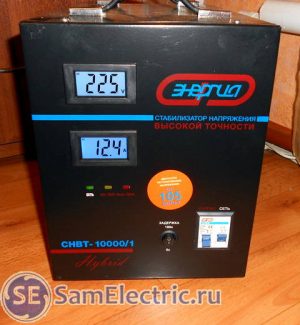

Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе
На мониторах – выходное напряжение и ток.
Выкладываю аннотацию к рассмотренному стабилизатору. Если вы прочитали ранее места, есть смысл поглядеть, достаточно информативно: Скачать аннотацию на стабилизаторы Энергия СНВТ .
Другие стабилизаторы, аннотации:
• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, , скачан: 368 раз./
• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Управление по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, , скачан: 1155 раз./
• 3 паспорт SUNTEK TT тиристорный тип / Управление к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, , скачан: 1018 раз./
На этом всё, читателей с вопросами и конструктивной критикой прошу в комменты!
Выбор места для установки устройства
Установка стабилизатора напряжения возможно окажется не самой обычной задачей, так как нужно выполнить несколько требований. Перечислим их в порядке значимости, вприбавок к обозначенным в паспорте на оборудование:
- исключается попадание воды на поверхность аппарата;
- нужно обеспечить свободный обдув воздухом корпуса устройства;
- прибыльно расположить стабилизатор ближе к вводному щиту;
- следует учитывать, что работа электромеханического устройства сопровождается соответствующим шумом, а релейный аппарат издает щелчки;
- должен быть обеспечен удачный доступ для подключения, контроля и обслуживания устройства;
- нормально расположить регулятор напряжения на стенке либо на полке.
Читать еще: Подключение эл мотора через пускатель
Метод подключения однофазового стабилизатора напряжения на весь дом

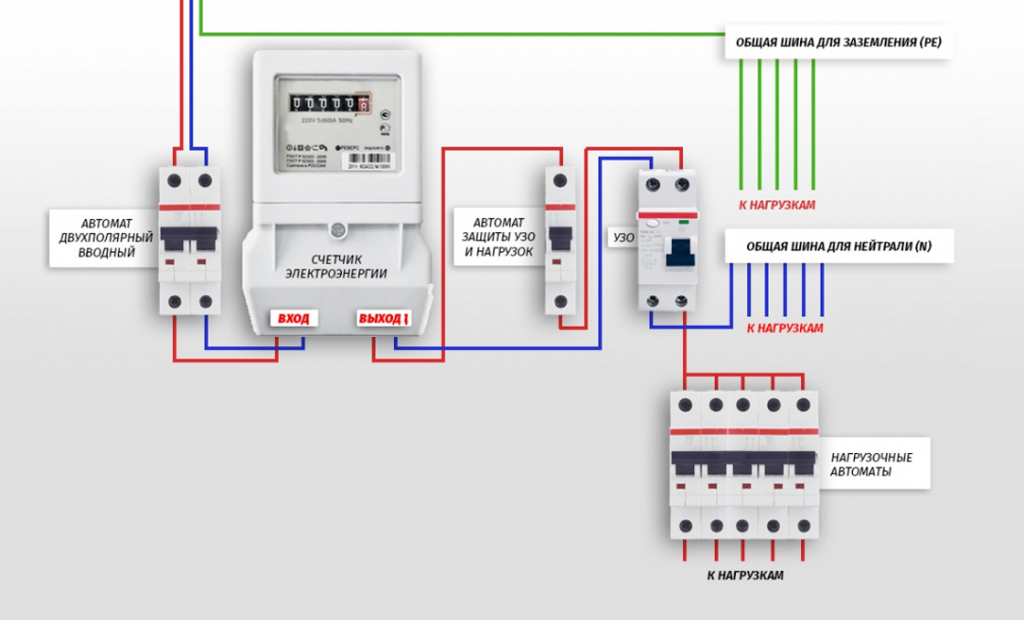

В состав типовой, однофазовой схемы электроснабжения квартиры либо личного дома входят: двухполюсный вводной автомат, счетчик потребляемой электроэнергии, группа нагрузочных автоматов, также общая шина для земельных проводников и общая шина для нейтральных проводников. Не считая того, к перечисленному обычно добавляются дополнительные защитные устройства (УЗО либо дифференциальные автоматы).
Практическое подключение стабилизатора, применяемого для централизованной защиты всей домашней электросети, разглядим на примере проводки с конфигурацией, представленной на рисунке ниже:
В этом случае метод действий следующий:
- Обесточить сеть путём отключения вводного автомата.

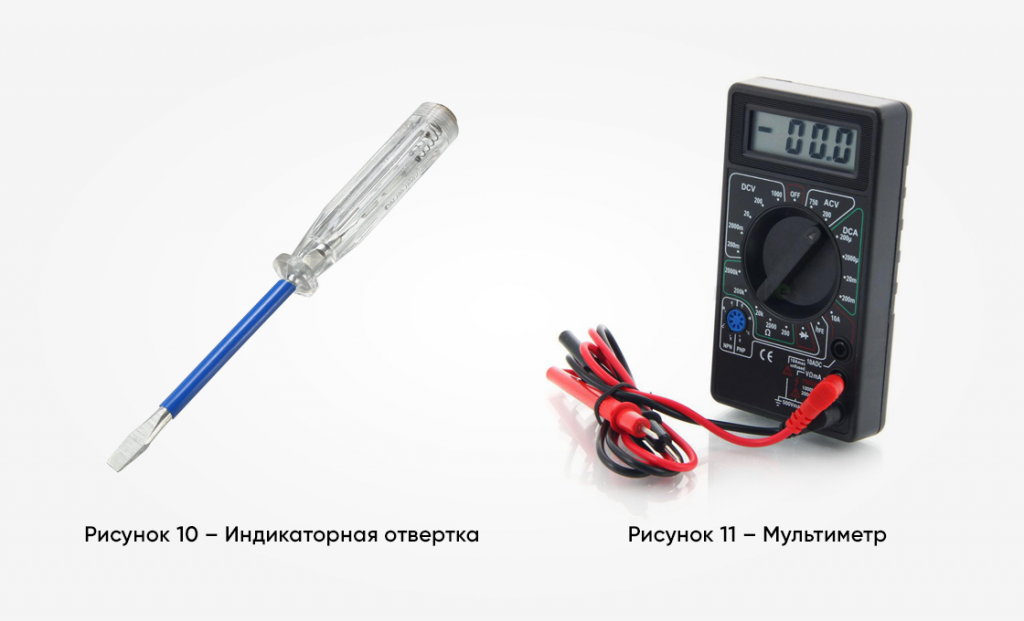

- Проверить отсутствие напряжения в щитке, для этого можно пользоваться или индикаторной отверткой (набросок 10), или мультиметром (набросок 11). По мере надобности подробные аннотации по применению данных изделий можно отыскать в вебе.
- Используя 1-ый кабель:
- входную клемму L клеммной колодки стабилизатора соединить с выходом автомата защиты УЗО и нагрузок;
- входную клемму N клеммной колодки стабилизатора соединить с надлежащими выходным разъёмом счетчика электроэнергии;
- клемму PE клеммной колодки стабилизатора соединить с общей шиной заземления распределительного щита.
- Используя 2-ой кабель:
- выходные клеммы L и N клеммной колодки стабилизатора соединить с надлежащими входными разъёмами УЗО;
- клемму PE клеммной колодки стабилизатора соединить с общей шиной заземления распределительного щита.

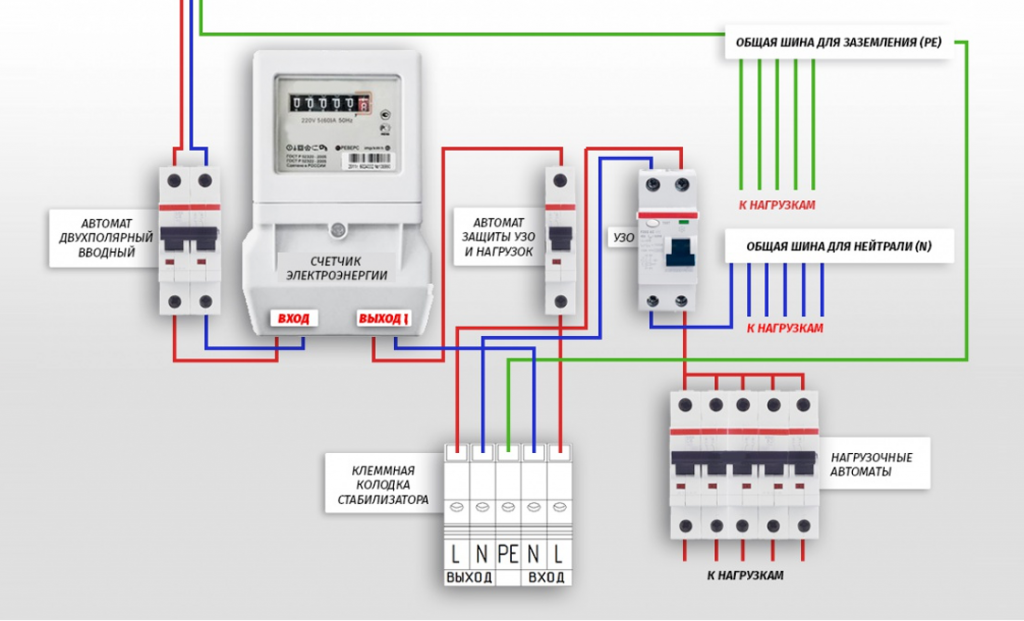

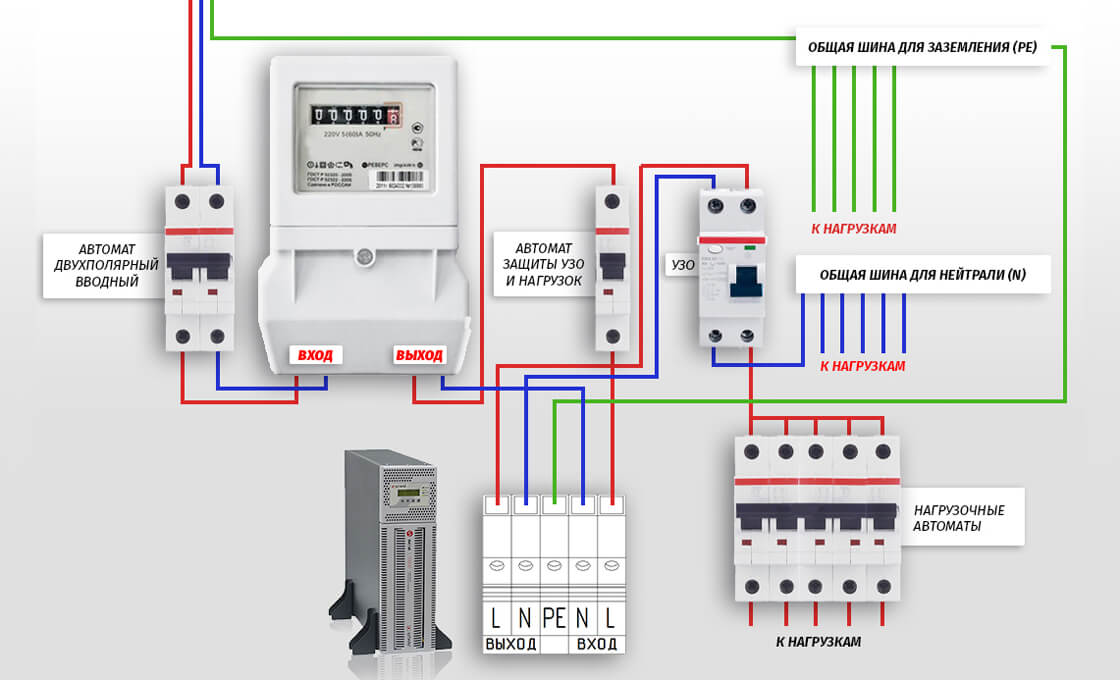

Схема верно выполненного подключения для проводки рассматриваемой конфигурации представлена ниже:
