Электроплита довольно массивное электрическое оборудование (около 10кВт) и потому просит определенные требования к проводке.
Для квартир (сеть 230 В): это отдельная линия кабелем ВВГнгLS с 3-мя жилами (фаза, ноль, защитное заземление) сечением более 6 мм 2 (медь).
Прокладка ПВС, для стационарной проводки НЕ ДОПУСКАЕТСЯ! (есть варианты, но лучше их не применять).

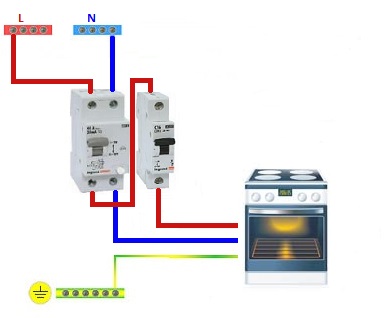

Линия должна быть защищена верно подобранным автоматическим выключателем (обычно 32А, находится в зависимости от мощности электрической плиты). Желательная черта автомата — тип B. Непременно нужна защитить линию от утечки тока при помощи дифференциального реле (30мА, тип A). Более удачное решение, место связки УЗО и автомат, применять дифференциальный автомат с схожими параметрами (32А, хар.B и 30мA, тип A).
В квартирах с газовыми плитами, проводка НЕ рассчитана на массивные электроприборы. Потому поменять газовую плиту на электрическую без дополнительного разрешения и прокладки сильной полосы от электрощита НЕЛЬЗЯ! Как вариант применять специальную электрическую панель (на две конфорки) с суммарной мощностью конфорок менее 3650Вт и провести отдельную линию от электрического щита.
Для пригородных домов (сеть 400В): это отдельная линия кабелем ВВГнгLS с пятью жилами (фаза 1, фаза 2, фаза 3, ноль, защитное заземление) сечением более 2,5мм (медь). Данный вариант дозволит подключить плиту различными методами: одна фаза и ноль, две фазы и ноль, три фазы и ноль.
Линия должна быть защищена УЗО (тип А, 30мА) и трехфазным (четырех-) фазным автоматическим выключателем (16А для двух- и трех- фазного подключения либо 32А для однофазового подключения). Желательная черта автомата — тип B.

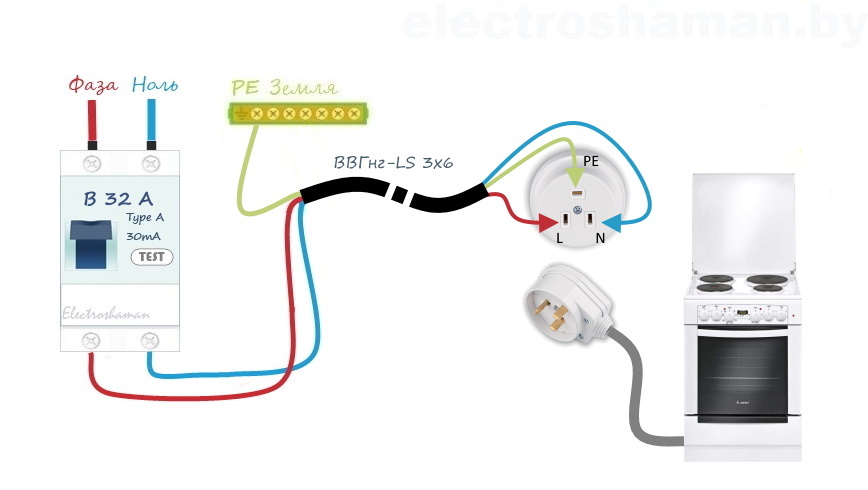

Схема подключения полосы для эл. плиты при помощи штепсельного соединения (розетки и вилки)
Обычно производитель не оснащает электрической плиты электрическим кабелем с вилкой, потому при подключении таким методом нужно заблаговременно приготовить кабель ПВС 3×4мм 2 (1,5 -2м) Если у вас квартира старенькой постройки то возможно будет нужно и замена самой розетки. При подключении через штепсельное соединение, розетка и вилка должна выдерживать мощность электроплиты (обычно 32 A).
Схема подключения полосы для электрической плиты при помощи розетки и вилки
При монтаже электроплиты:
- не допускается установка розетки над рабочей поверхностью электроплиты;
- не допускается применять вилки и розетки различных производителей;

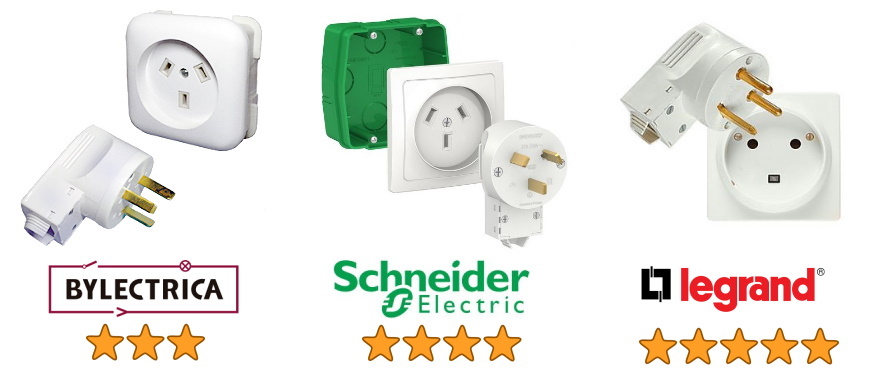

Примеры силовых вилок и розеток (32А), для подключения электрической плиты к сети 220-240 Вольт:
Варианты силовых вилок и розеток на 32А, для подключения электроплит к сети 230 В.
После монтажа, вилка и сетевой шнур должны быть доступны для отключения и не должны подвергаться нагреву.

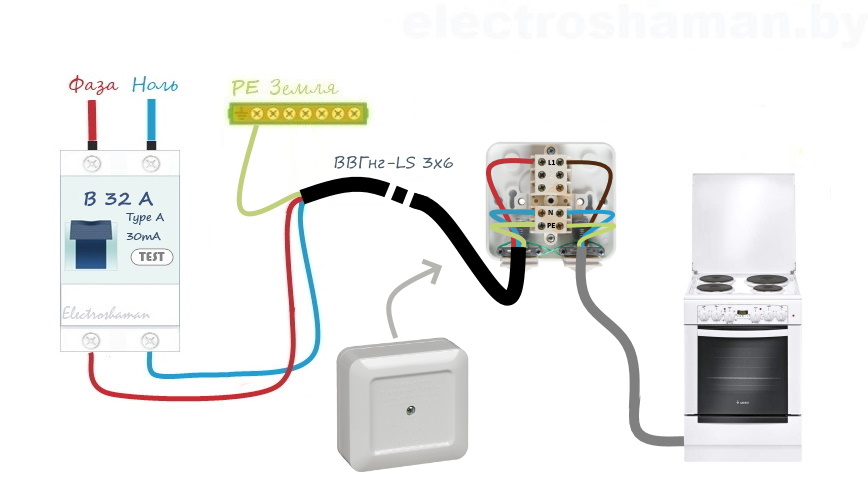

Схема подключения полосы для электрической плиты при помощи клеммника
При большой мощности электрическая плита подключается конкретно впрямую либо через клеммник. Клеммник должен выдерживать мощность электрической плиты (обычно 40 А)
Схема подключения полосы для электрической плиты при помощи клеммника
Схема подключения полосы для эл. плиты "на прямую"
На мой взор самый наилучший метод подключение "на прямую" без розеток и клеммников, что обеспечивает наилучшую надежность полосы но для этого непременно нужна новенькая линия кабеля от эл.щитка, обычно происходит при подмене проводки. При монтаже таким методом используйте круглый кабель (идеальнее всего NYM) для удобства монтажа.
Схемы подключения электрической плиты
Сам процесс подключения не таковой уж и непростой и в состоянии сделать фактически хоть какой мастер, владеющий наименьшими познаниями в электромонтажных работах и инвентарем. Здесь самое главное знать, что и куда подключать и, конечно, соблюдать определенные правила и нормы, предусмотренные техническими документами.
Большая часть современных электроплит можно подключить к сети 220-230 Вольт (однофазовым подключением) и 380-400 Вольт (двухфазным либо трехфазным подключением). Для квартир характерен 1-ый вариант (однофазовое подключение), а пригородных домов 2-ой (двухфазное подключение) и пореже 3-ий вариант (трехфазное подключение). Для различного напряжения схема подключения различна и собирается при помощи перемычек в клеммном разъеме электрической плиты. Схемы должны быть указаны в аннотации либо на наклейке задней панели около клеммного разъема.
Но даже если у вас нет документации либо схемы подключения, не неудача. Все клеммы в электроплите помечены стандартными обозначениями (L1,L2,L3,N1,N2,PE) и схемы подключения к ним стандартны.
Однофазовое (220В) подключение электрической плиты:

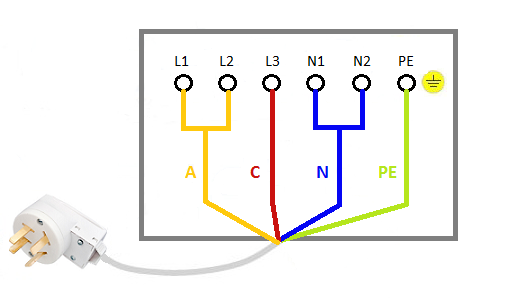

Двухфазное (380В) подключение электрической плиты:

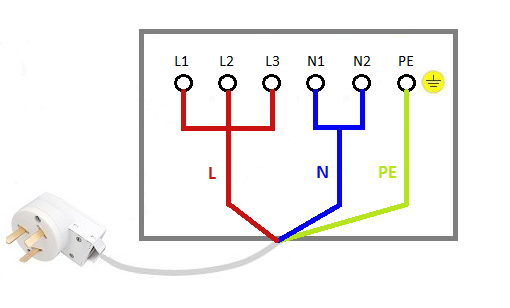

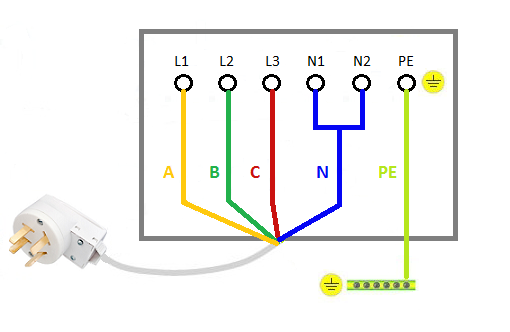

Трехфазное (380В) подключение электрической плиты:
© 2013-2022 Электрошаман. twitter | instagram | карта веб-сайта В текущее время идет реконструкция веб-сайта.
Электрическая схема щитка
Здравствуй Почетаемый читатель! Сейчас, тема денька на веб-сайте Elesant.ru: Электрическая схема щитка. Надеюсь, она будет для вас увлекательна.
Электрический щиток в квартире
Неважно какая электрическая проводка в жилом помещении состоит из электрического ввода, электрощитка и групповой электрической сети, которая распределяет электропитание от щитка по всему помещению. Но многие из вас могут сказать, что у них в квартире нет никакого щитка. Но это не совершенно так. Даже если у вас в квартире нет щитка, как такого, он просто размещен на этаже и является частью общего этажного распределительного щита (ЩЭ).
Если вы откроете этажный щиток, то увидите ряд автоматов защиты, раздельно сгруппированных и созданных для вашей квартиры. Эта группа автоматов защиты для вашей квартиры отличается от отдельного квартирного щитка в проводке квартиры только отсутствием отдельного корпуса и местом расположения. В остальном подвод питания, соединение автоматов и рассредотачивание электропитания по группам то же самое.
Электромонтаж квартирного щитка делается на базе электрической схемы. Если вы приобретаете щиток в сборе, то электрическая схема щитка должна прилагаться. Если вы предполагаете монтировать щиток без помощи других, то необходимо позаботиться дабы схема щитка делалась вкупе с электропроектом. А если вы имеете техническое образование можно выполнить схему электрощита без помощи других.
Как произвести расчет электрической сети жилого помещения читайте в отдельной статье : Расчет сечения кабеля, автоматов защиты. Тут же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачка 19 электрических схем щитков. Схемы можно скачать конкретно с веб-сайта без посторониих переадресаций безвозмездно.
Электрическая схема щитка

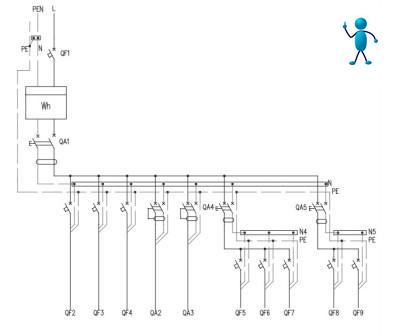

На электрической схеме ниже вы видите схему щитка. Схема щитка выполнена для трехпроводной электрической сети. Трехпроводная электрическая сеть делается для электропитания помещения при однофазовом электрическом вводе.
В трехпроводной сети один провод играет роль фазы, 2-ой – роль рабочего нулевого проводника, третий-провод заземления. На электрических схемах условно они обозначаются латинскими знаками. Фаза-L(line), рабочий ноль-N(neutral),провод заземления-PE.
Если вы поглядите на электрическую схему щитка, вы увидите, что на вводе питание обозначено 2-мя проводами, PEN и L, а после шины подключения проводов становиться три(L;N;PE). Объясню, что это означает.
Это схема электропитания помещения по ,так именуемой, схеме заземления TN-C-S. Это означает, что нулевой рабочий проводник (N) и провод заземления (PE) в подстанции объединены и подсоединены к глухозаземленной нейтрали питающего трансформатора. Делятся они исключительно в этажных распределительных щитах.
Для справки: Есть схемы заземления TN-C, при которой нейтраль и земля объединены на всем протяжении цепи и схема заземления TN-S при которой нейтраль и земля на сто процентов изолированы друг от друга. Но это тема отдельной статьи. (о системах заземления читайте статью: Система питания. Системы заземления)
Разглядим электрическую схему далее.

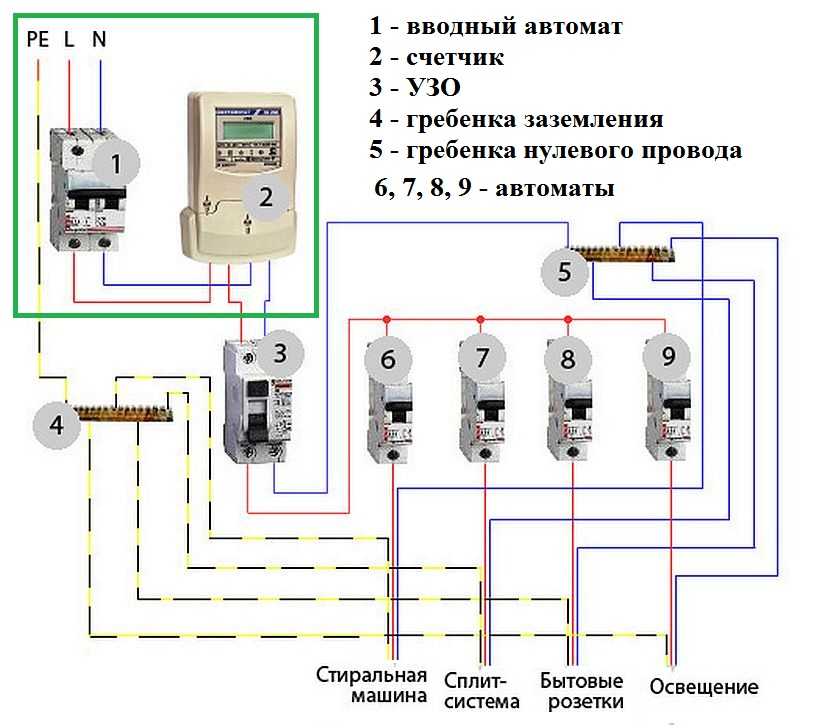

Условные обозначения на электрической схеме щитка

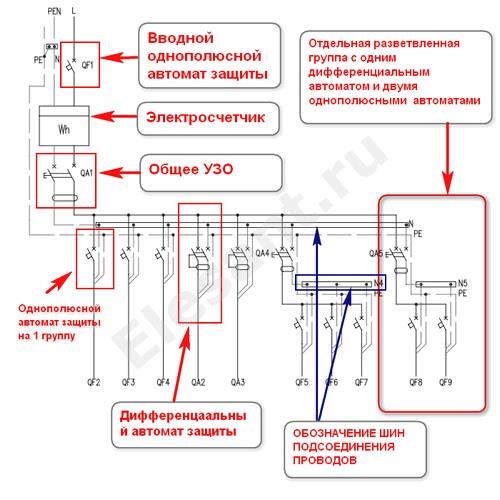

На схеме я постарался тщательно найти все условные обозначения частей схемы щитка. Остается дать им пояснения.
Вводной автомат защиты . Устройство, созданное для защиты всей электросети от токов недлинного замыкания, также для общего принудительного отключения помещения от электропитания.
Электрический счетчик. Устройство для контроля расхода электроэнеогии. Значение расхода указывает в Киловатт в час (кВт/час). По свидетельствам электрического счетчика делается оплата за электричество. Электросчетчики могут быть электромеханические и электронные. Последние программируются.
Дифференциальный автомат защиты. Это электромеханическое устройство, объединяющее внутри себя автомат защиты от недлинного замыкания и УЗО (устройство защитного отключения) для защиты человека от токов утечки.
Шины подсоединения проводов. Каждый электрический щит оснащается как минимум 2-мя шинами. Одна для нулевых проводов, 2-ая для проводов заземления. В приведенном примере электрической схемы щита таких шин 4(N;N1;N3;N4)
В щите предусмотрены две отдельные многофункциональные группы (справа на схеме). Одна группа на два ответвления, 2-ая на три. К примеру, этот вариант подойдет для отдельных многофункциональных групп ванной и кухни. Либо каких нибудь пристроек к дому.
