Как понятно, электрических потребителей в современном мире с каждым годом становится всё больше и больше. Так как мировое потребление электричества растёт с каждым годом. В общем-то, к 2035 году специалисты предсказывают, что расход электроэнергии в мире возрастет на 45-50%. Безусловно, нужно в том либо ином масштабе учесть данный ресурс, для этого и сделаны счётчики учёта употребления электроэнергии. В нынешней статье мы поведаем, как подключить счетчик и разберём главные схемы.

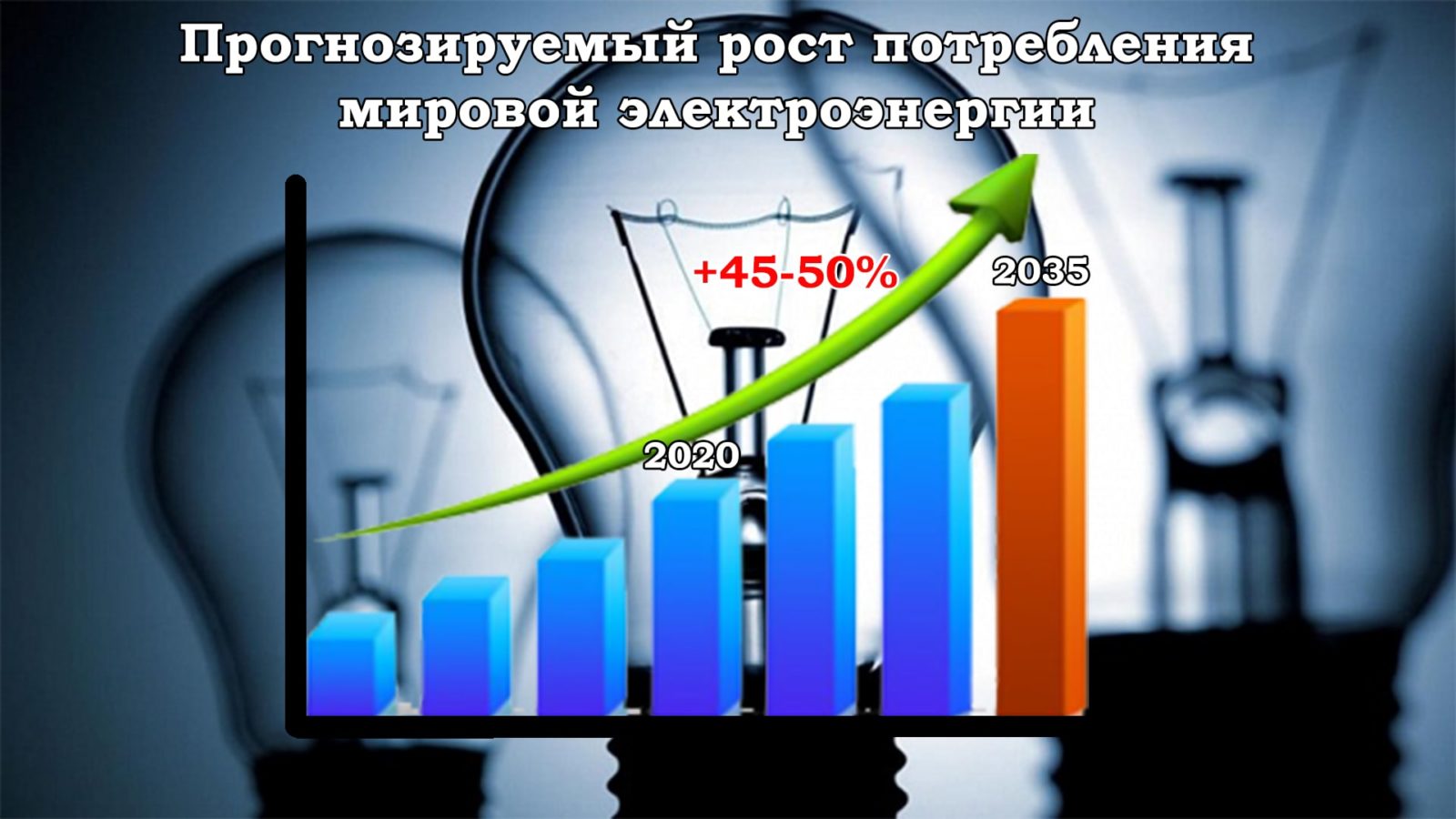

Прогноз роста употребления электроэнергии до 2035 года. Кликабельно.
На текущий момент мировое потребление электричества составляет приблизительно 22 000 TWh (тераватт*час). Такое количество потреблённой энергии трудно даже представить, 1ТВт, — это 10 9 кВт.
Предназначение счетчиков. Виды счетчиков.
Электросчётчик — особый электрический (электронный) устройство, который предназначен для учёта количества потреблённой электроэнергии потребителем.
Во-1-х, по типу напряжения электросчетчики бывают:
- однофазовые;
- трёхфазные.
Трёхфазные счётчики в свою очередь бывают прямого подключения и трансформаторного. Обычно, счётчики трансформаторного включения в главном используются в узлах учёта промышленных компаний. В то время, как в бытовых сетях обширное использование получили однофазовые и трёхфазные устройства прямого включения.
Во-2-х, по типу работы электросчётчики бывают:
Как подключить счетчик? Подробная схема.
Многие задаются вопросом, —«Как подключить счётчик, трудно ли это выполнить?!» Ответ на этот вопрос будет у каждого свой, сейчас мы поведаем про это, а Вы делайте выводы.
Непременно, однофазовый счётчик является более распространённым устройством учёта в бытовых сетях. К тому же подключение устройства данного типа является довольно обычным. Давайте разберём схему подключения счётчика электроэнергии по шагам:

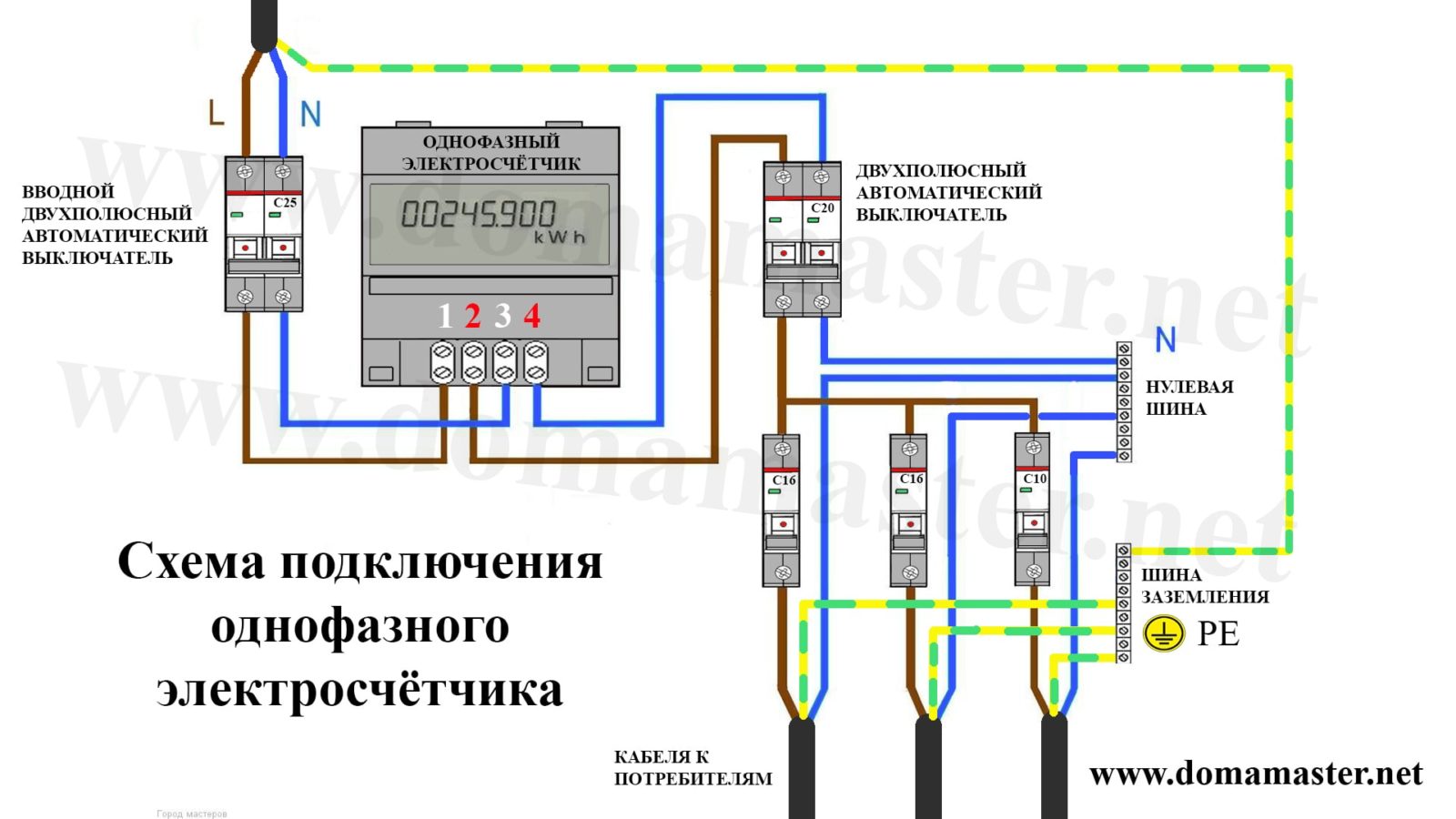

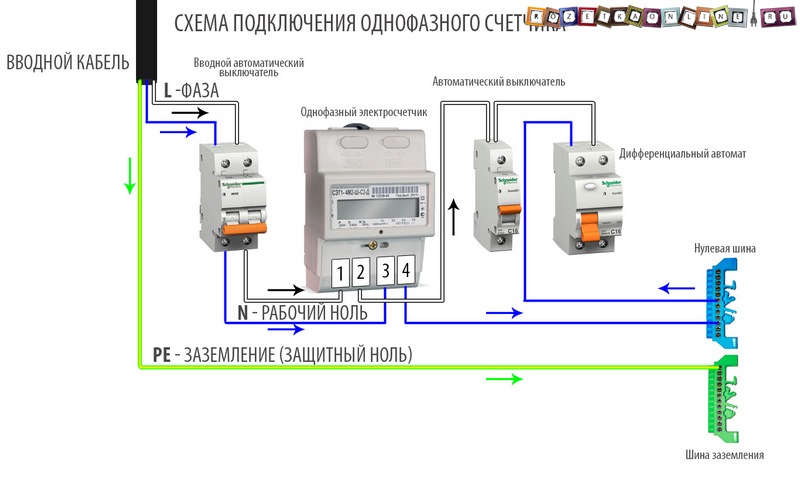

Подключение электросчётчика схема. Кликабельно.
Шаг №1
Питающий кабель с электрической опоры либо от подстанции идёт к вводному щитку. Дальше питающий кабель нужно подключить к вводному автомату. Как выяснилось, в современных сетях более обширное распространение получили двухполюсные автоматические выключатели. Двухполюсный автомат сразу «разрывает» фазный (L) и нулевой рабочий (N) проводники.
Подключаем фазу и нулевой проводник к клеммам автоматического выключателя, а провод заземления PE к шине заземления.
Правила неплохого тона, требуют, дабы подключение вводного кабеля выполнялось на верхние клеммы автоматического выключателя.
Шаг №2
С нижних клемм вводного автоматического выключателя фазный проводник поступает на клемму №1 счётчика, нулевой проводник поступает на клемму №3 счётчика.
Шаг №3
С клеммы №2 и №4 электросчётчика фазный и нулевой проводник соответственно поступают на 2-ой двухполюсный автомат (на верхние клеммы).
Шаг №4
Обычно, к нижним клеммам второго двухполюсного выключателя подключаются групповые автоматы: на освещение, розеточные группы либо другую нагрузку.
Видите ли, ничего сложного в подключении нет. Но есть главные моменты на которые следует направить внимание при сборке схемы подключения счётчика электроэнергии.
Подключение счетчика. Главные моменты.
- Сначала, вводной автоматический выключатель должен быть размещен в особом (обычно в пластиковом) боксе, который в последующем будет опломбирован энергоснабжающей организацией.
- Ввиду того, что вводной автомат и клеммы устройства учёта будут опломбированы и доступа Вы к ним иметь не будете, следует сходу уделить внимание высококачественному зажиму проводников подключаемых к данным устройствам. Спустя 5-7 минут, после зажатия проводников, нужно повторно их поджать (выполнить протяжку).
- Следует пристально отнестись к выбору автоматических выключателей. Так как вводной автомат нужно избрать на один номинал выше, чем номинал автоматического выключателя установленного после счётчика. Так Вы можете достигнуть кое-какой селективности. В свою очередь, при подключении групповых автоматов, следует также направить внимание на верный выбор свойства автоматических выключателей.
Как подключить счетчик? Разные схемы.
Не считая схемы подключения устройства учёта электроэнергии приведённой выше, могут употребляться также несколько другие схемы. К примеру, схемы с применением одноплюсных автоматических выключателей, УЗО либо дифференциальных автоматов. В сути, они фактически никак не отличаются по типу подключения от схемы на двухполюсных автоматических выключателях.
Схема подключения электросчётчика. Кликабельно.
Но, единственное, на что следует направить внимание, при использовании однополюсного вводного автомата, нулевой проводник от вводного кабеля должен сходу поступать на клемму №2 устройства учёта. Обычно, нулевой проводник, который выходит с клеммы №4 счётчика поступает на нулевую шину либо на двухполюсное автоматическое устройство.
При использовании однополюсного вводного автоматического выключателя, нельзя «разрывать» нулевой проводник до электросчётчика.
Если статья оказалась увлекательной, поддержите наш проект, присоединившись к нам в наших соц сетях.
Схема подключения однофазового электросчетчика
Представленная тут схема подключения однофазового электросчетчика универсальна и идиентично подходит для установки одно- либо двухтарифного счетчика электроэнергии, не принципиально электронного либо индукционного (механического) он типа, вне зависимости от марки и конторы производителя, будь то Нева, Энергомера, Меркурий и т.п.
Фактически хоть какой однофазовый счетчик имеет четыре клеммы для подключения проводов . Зависимо от марки и функционала определенного электрического счетчика, клеммы могут быть промаркированные по-разному, но при всем этом порядок подключения проводов к ним один. Потому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.
Вводной электрический кабель , заходящий в квартиру либо дом, в однофазовой сети состоит из 2-ух ( фаза и ноль ) либо 3-х ( фаза, ноль, заземление ) проводов .
Для подключения электросчетчика и его правильной работы нам пригодится два провода — это фаза и рабочий ноль . Найти какой из ваших проводников фазный, а какой нулевой поможет статья «Как найти фазу, ноль и заземление самому, средствами находящимися под рукой?»

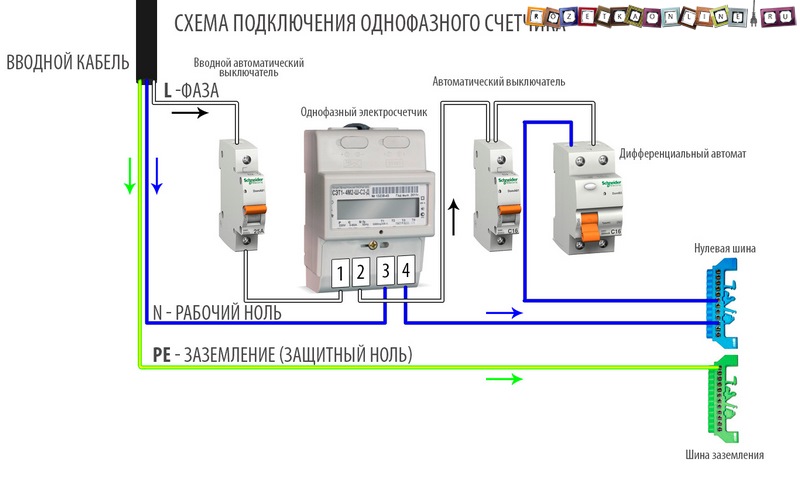

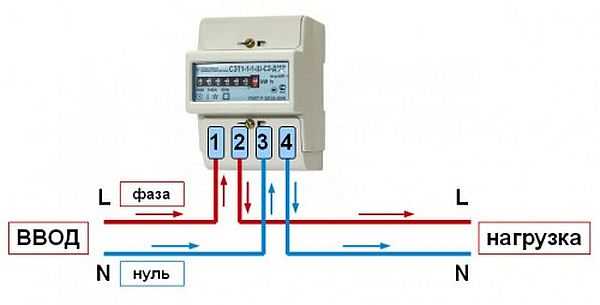

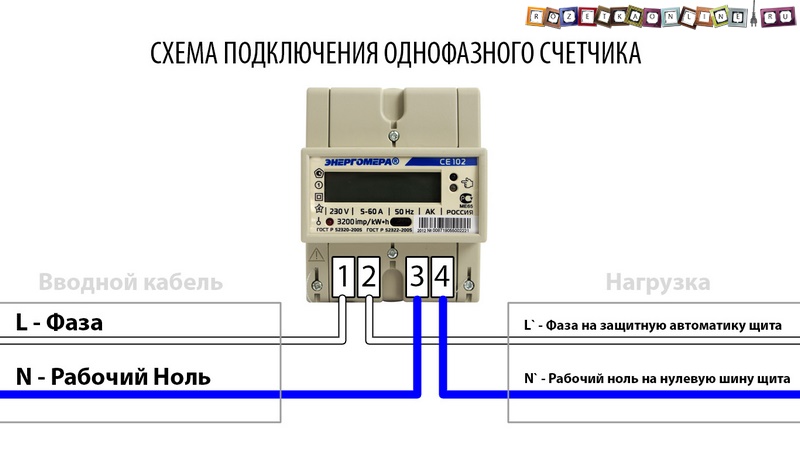

Универсальная схема подключения проводов к однофазовому электросчетчику
Схема смотрится следующим образом:
На схеме вы сможете созидать расположенный по центру однофазовый электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа размещены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.
Порядок подключения проводов к клеммам однофазового счетчика следующий:
Клемма «1» — Фазный провод вводного кабеля (обычно белоснежный, карий либо черный провод)
Клемма «2» — Фазный провод, выходящий на нагрузку квартиры либо дома (обычно белоснежный, карий либо черный провод)
Клемма «3» — Нулевой провод вводного кабеля (обычно голубой либо сине-голубой провод)
Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры либо дома (обычно голубой либо сине-голубой провод)
Подключения выполненного по этой схеме, уже довольно для правильной работы однофазового счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не нужна. Дополнительные клеммы, которые могут быть на вашей модели однофазового электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

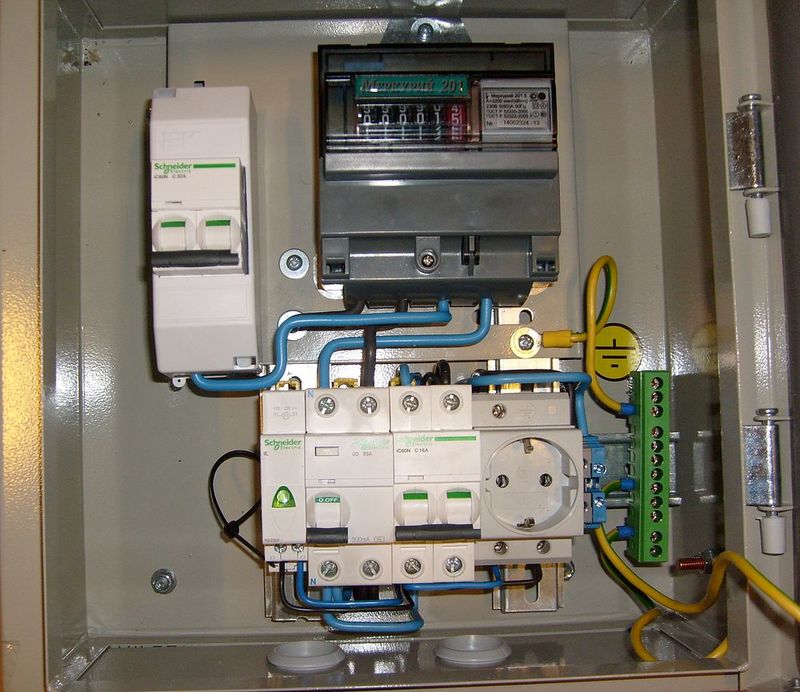

СХЕМА ПОДКЛЮЧЕНИЯ Однофазового СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

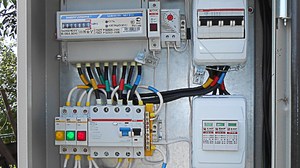

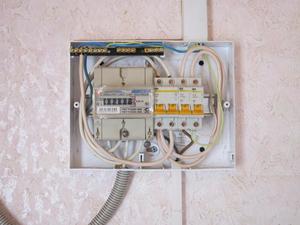

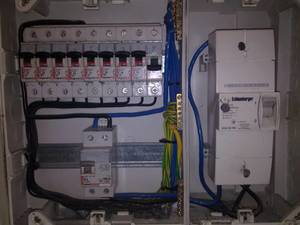

В домашней электросети однофазовый счетчик электроэнергии всегда устанавливается и ведет взаимодействие с защитной автоматикой. Всё это хозяйство обычно размещается в особом ящике – щите учета и рассредотачивания (ЩУР) электроэнергии.
И конечно есть правила, по которым осуществляется подключение однофазового электросчетчика. Если следовать им, самая обычная схема подключения однофазно счетчика должна смотреться следующим образом:
Видите ли, перед электросчетчиком, нужно установить однополюсный автоматический выключатель, так именуемый «вводной автомат», в который входит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль входит сходу в клемму «3» , а защитное заземление (защитный ноль) подключается впрямую к нулевой шине.
В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Сборка вашего щита может быть другой, но принцип подключения автоматики после однофазового электросчетчика будет похожим.
Это более обычная из рекомендованных в ПУЭ (правила устройства электроустановок) и нередко используемая, схема подключения однофазового электросчетчика.
Так же, я бы рекомендовал разглядеть более доработанный, улучшенный вариант схемы подключения однофазового электросчетчика, в каком применяется двухполюсный вводной автомат.
Видите ли, в этой схеме через двухполюсный автоматический выключатель, проходит не только лишь фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Сейчас, в случае появления аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть страшный потенциал и это не единственное преимущество данной схемы подключения. Помните, принципиально применять конкретно двухполюсный автомат, а не два, не объединенных однополюсных!
Если же у вас остались вопросы по схеме подключения однофазового электросчетчика, дополнения либо замечания к написанному, непременно пишите в комментах к статье, постараюсь оперативно всем ответить!
Как подключить однофазовый счетчик электроэнергии и автоматы
Со времен начала массового применения электроэнергии были придуманы устройства для ее учета. Это позволило держать под контролем расход электричества и начислять оплату согласно действующему тарифу. Таким макаром, электросчетчики стали неотъемлемой частью любого потребителя электроэнергии: будь то промышленного, либо бытового.
Перед тем как побеседовать о том, как подключить однофазовый счетчик электроэнергии и автоматы, нужно поначалу разглядеть некоторые свойства и типы устройств.

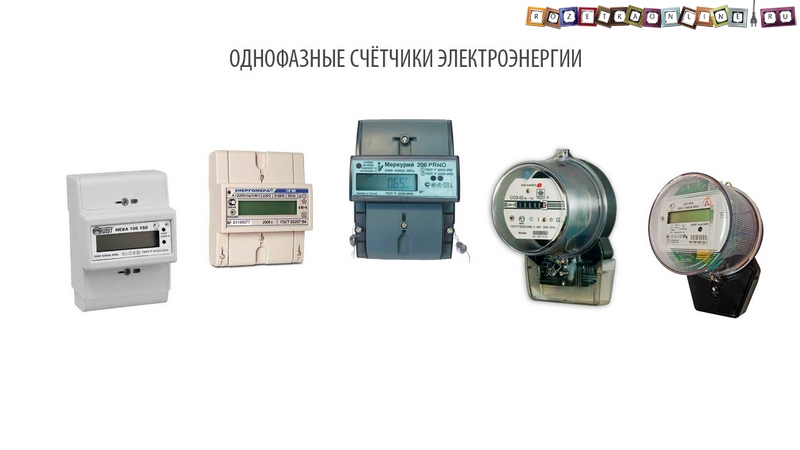

Типы электросчетчиков
Зависимо от типа потребителя учет электроэнергии может выполняться разными устройствами, но в быту в главном применяются однофазовые устройства учета, так как в наших квартирах и домах все потребители рассчитаны на однофазовое напряжение 220 В.
По внутреннему устройству и методу учета однофазовые электрические приборы учета бывают:
- индукционные (электромеханические);
- электронные.

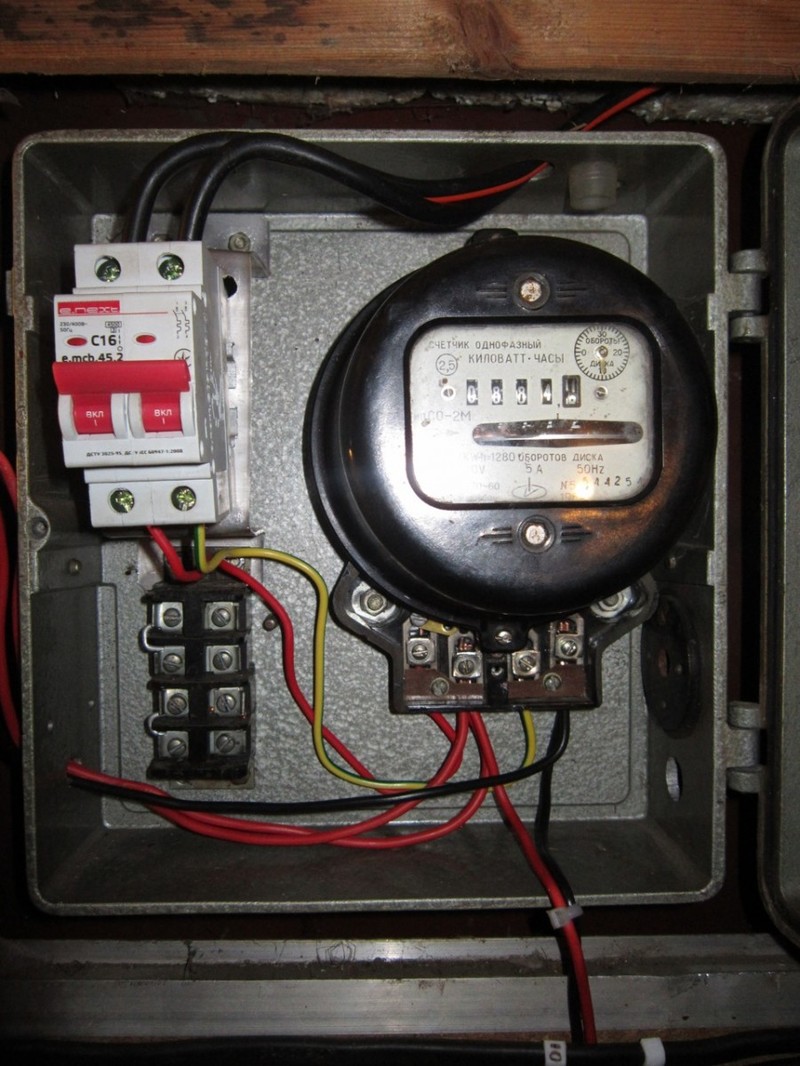

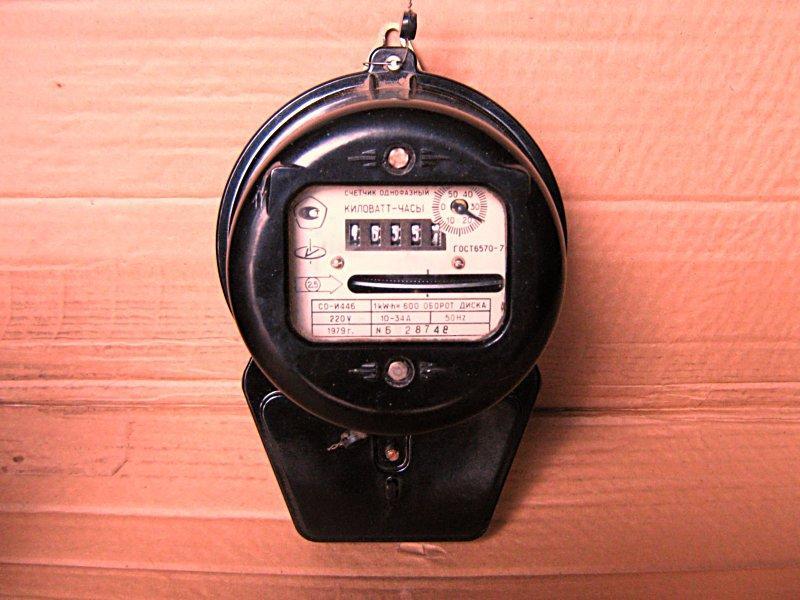

Индукционные электросчетчики
Достаточно ординарны — снутри их находится железный диск, крутящийся в магнитном поле 2-ух катушек. Чем больший ток протекает по обмоткам, тем большая величина силы магнитного поля повлияет на диск, тем больше скорость вращения диска. Диск механически связан со счетным устройством, который показывает числа потребленных КВтЧ. Эти счетчики имеют маленький класс точности и уже морально устарели, хотя и можно их ещё повстречать в домах старенькой постройки.
Электронные приборы
Работают по принципу подсчитывания электронных импульсов, количество которых генерируется зависимо от нагрузки на электрическую сеть. Такие приборы учета имеют более высочайший класс точности, а интегрированный процессор позволяет организовывать многотарифный учет, потому можно сберегать на оплате за электричество внедрением потребителей в то время суток, когда цена электроэнергии меньше. Также электронные приборы учета могут быть снабжены возможностью считывания показаний дистанционно. Цена таких счетчиков в разы больше, чем электромеханических.
Хоть какой электросчетчик, как измерительный устройство, должен временами поверяться. Если подходит время поверки, то устройство снимается и отвозится в электротехническую лабораторию. Процедура эта платная и почти всегда проще приобрести и поставить новое оборудование, чем поверять старенькое. В данном случае, также в случае ввода в эксплуатацию жилого/нежилого помещения необходимо подключить однофазовый счетчик электроэнергии.
Все подобные деяния можно выполнить без помощи других, тем паче ничего сложного в этом нет, но снятие старенького электросчетчика и установка нового, равно как и первичный установка устройства учета, должно выполняться по согласованию с компанией, поставляющей электроэнергию. Снятие старенького устройства без извещения может угрожать огромным штрафом за срыв пломбы.
Читайте также: Особенности зарядных устройств для пальчиковых батареек
При подмене старенького электросчетчика можно отыскать таковой же либо схожий, но лучше подойти к этому вопросу более трепетно. Так, по ПУЭ (правила устройства электроустановок) перед счетчиком должен стоять двухполюсный автоматический выключатель (автомат), который защищает всю электрическую сеть в доме от последствий недлинного замыкания. После устройства учета устанавливается группа автоматов на освещение, на потребителя большой мощности (электрическая плита), на розетки (УЗО, дифавтоматы). УЗО и дифавтоматы не только лишь защищают сеть от последствий недлинного замыкания, но и выручают человека от поражения электрическим током.

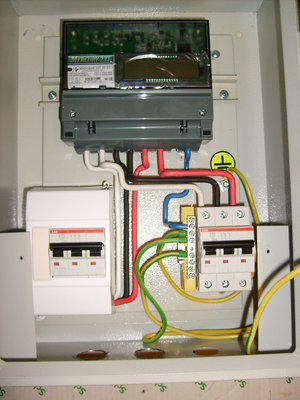

Таким макаром, если подходить к установке однофазового счетчика основательно, то начать необходимо с установки специального пластмассового бокса, в который будет расположен вводной автомат, счетчик и группа автоматов потребителей (УЗО, дифавтоматы).
Бокс устанавливается к стенке на дюбелях. При всем этом необходимо учесть его размещение с учетом прохождения вводного кабеля и кабеля на потребителей. Рекомендуемая высота бокса по ПУЭ — 1,6−1,7 м. Такое размещение бокса делает удобство для считывания показаний счетчика, также для доступа к автоматам.
Установка электрического оборудования

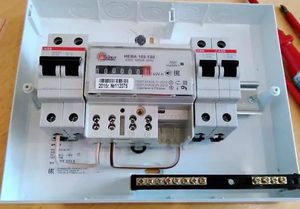

Поначалу делается установка вводного двухполюсного автомата на DIN-рейку, представляющую собой железную пластинку с углублением в центре. Если подключение электрического счетчика будет выполняться в боксе, то автомат устанавливается горизонтальным нажатием на внутреннюю DIN-рейку. Если использование бокса нецелесообразно, то поначалу необходимо смонтировать на дюбелях DIN-рейку, а потом на неё установить автоматы.
Следует учитывать, что по креплению к стенке счетчики бывают:
- с трехточечной установкой;
- с креплением на DIN-рейку.
1-ый вариант в текущее время применяется очень изредка — это метод крепления прошедшего века, который и на данный момент может быть животрепещущ, если нужна поменять старенькый счетчик на схожий. Все современные счетчики имеют крепление на DIN-рейку. Если для вас любопытно, как подключить счетчик электроэнергии однофазовый старенького эталона, то разница тут только будет в методе крепления устройства. Если ранее счетчик уже стоял, то для крепления ничего делать и не надо. Если нет, то отмечаются места будущих отверстий и делается сверление.
Читайте также: Механизм работы дымогенератора для холодного копчения

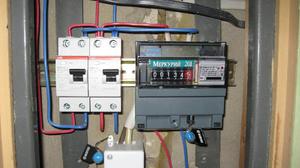

Когда будут установлены все автоматы и счетчик, нужно разобраться со схемой их подключения. Итак, поначалу подключается вводный автомат. Все работы следует создавать с соблюдением техники безопасности. Следует держать в голове, что небезопасным для человека является напряжение выше 36 В, потому, дабы не вышло катастрофы, нужно стопроцентно обесточить все электрические цепи. После того как будут выключены все автоматы, нужно выполнить контроль наличия напряжения при помощи индикаторной отвертки либо мультиметра.
Во вводном кабеле обычно идут три провода:
- фаза, ее обычно окрашивают в белоснежный либо красный цвет
- ноль, имеет голубую цветовую маркировку
- заземление, отличается маркировкой в виде сочетания 2-ух цветов — желтоватого с зеленоватым
Заземляющий провод не применяется при подключении к электросчетчику и вводному двухполюсному автомату, но он нужен при использовании дифавтомата, потому его сходу заводят на отдельную шину.
Перед подключением фазного и нулевого проводов к вводному автомату нужно выполнить контроль фазы при помощи индикаторной отвертки. Для этого её жалом необходимо коснуться зачищенного вводного провода. Если отвертка реагирует на прикосновение загоранием лампочки, то исследуемый провод — фаза. По эталону фаза подключается в левый вводный автомат двухполюсного автомата, ноль — в правый.
Снимать изоляцию с провода лучше особым инвентарем. Длина обнаженной части провода должна быть около 10 мм. Провод вставляется в автомат сверху и накрепко закрепляется при помощи винтов. Для контроля провод необходимо подергать. Никаких обнаженных участков быть не должно! Потом вводный автомат, как и счетчик, будут опломбированы.
Подключение счетчика с одной фазой
Вне зависимости от производителя счетчика, его типа и марки подключение однофазового электросчетчика идиентично. Даже если нет сведений о том, как подключить старенькый счетчик электроэнергии, схема подключения всегда находится на оборотной стороне крышки контактной площадки устройства и в аннотации по эксплуатации. Подключать можно только тот электросчетчик, у которого сохранился технический паспорт устройства и, в случае необходимости — свидетельство о поверке, по другому пломбировка не будет выполнена и эксплуатировать счетчик нельзя.
Читайте также: Чертеж и сборка стандартного мангала своими руками из железа

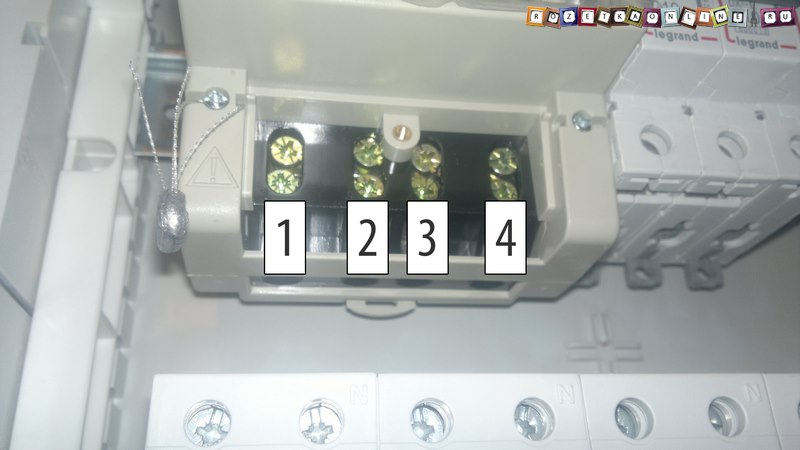

Под крышкой контактной площадки находятся четыре клеммы:
- фаза входящая;
- фаза уходящая;
- ноль входящий;
- ноль уходящий.
Перед подключением нужно приготовить все провода: от вводного автомата (фазовый и нулевой провода) и от счетчика к автоматам потребителя.
При снятии изоляции следует оставлять обнаженный конец провода длиною 10 мм для автоматов и длиною 27 мм для счетчика. Обнаженный конец провода должен стопроцентно утопать в зажиме устройства, но не допускается зажим провода с изоляцией! Нужно рассчитывать припас проводов, дабы подключение не выполнялось внатяг. Не считая того, лучше, все провода при обводке гнуть под прямым углом и группировать по предназначению.
Верный порядок
Подключение электрического счетчика начинается с подключением входящей фазы. Этот провод идет от вводного левого двухполюсного автомата. Подсоединяется он к первой клемме счетчика. Любая клемма счетчика зажимается 2-мя винтами. Поначалу вставляется провод до упора, потом туго затягивается далекий винт. После чего закручивается 2-ой винт. Надежность соединения проверяется подергиванием провода.
Вторым шагом подключается уходящая фаза. Этот провод идет на автоматы потребителей.
На третью клемму счетчика заводится входящий ноль. Он идет от правого двухполюсного автомата.
И, в конце концов, к четвертой клемме счетчика подключается уходящий ноль. Этот провод соединяется с автоматами потребителей.

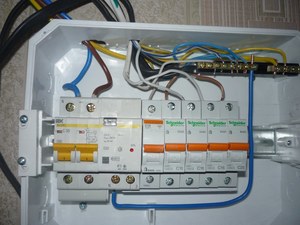

После проделанных манипуляций запирается крышка контактной площадки счетчика и производятся электрические подключения автоматов, УЗО и дифавтоматов потребителей. Когда все будет готово, врубается вводный автомат и проверяется, происходит ли отсчет потребленной энергии. Понятно, что показания должны возрастать, в неприятном случае при опломбировке работу не воспримут! Не воспримут её и в случае, если провода будут плохо затянуты либо будут обнаружены обнаженные токоведущие участки.
Разумеется, сложностей при подключении однофазового электросчетчика нет, так что, следуя выше приведенным инструкциям, можно без помощи других подключить устройство, сэкономив средства и, получив наслаждение от изготовленного своими руками!
