Посудомоечная машина не только лишь относится к категории домашней техники, но и является сантехническим оборудованием. Потому самостоятельная установка устройства должна кооперировать обеспечение устройства электропитанием с подключением к водопроводу и канализации. Подробная аннотация дозволит выполнить это без спеца.
Посудомоечные машины подключаются к центральному водоснабжению и сливу в сточную канаву.
Подготовительные работы перед монтажом
До установки своими руками следует избрать подходящее место для расположения бытового устройства. Неотклонимым условием считается облагораживание отдельной полосы энергоснабжения, соединяющей посудомоечную машину с электрическим щитком. Подключение через удлинители и тройники дает возможность производителю отрешиться от гарантийного обслуживания при выходе агрегата.
После подготовки инструментов и расходных материалов рекомендуется обмыслить метод подсоединения шлангов. Перед монтажом следует тщательно изучить аннотацию, прилагаемую изготовителем.
Выбор места с учетом габаритов
Подходящим местом для установки посудомоечной машины признается рабочая зона кухни, расположенная около мойки, – так возникает возможность сокращения расходов и трудозатрат, требующихся на приобретение и установка удлиненных шлангов для соединения с коммуникациями.
Существует 2 варианта установки:
- отдельностоящей тумбой;
- в специально отведенном элементе кухонного гарнитура.
Малогабаритную модель допускается расположить на разделочном столе. Основным требованием является близкое размещение раковины, использующейся для слива воды из настольной посудомойки.
Инструмент для подключения посудомоечной машины: набор ключей, пассатижи, отвёртки, шуруповёрт, уровень, строительный карандаш.
Подготовка инструментов и материалов
Список инструментов, использующихся при самостоятельном подключении бытового устройства, содержится в аннотации.
Для работы будет нужно приготовить:
- шуруповерт;
- дрель либо электрический перфоратор;
- гаечный ключ;
- набор отверток различной конфигурации;
- строительный уровень либо ватерпас;
- молоток;
- пассатижи;
- зубило;
- чертежные инструменты для разметки (угольник, линейка и грифель).
Евро розетка с заземлением.
Для подключения бытового устройства к сети электроснабжения будет нужно приготовить:
- розетку евро эталона;
- подрозетник соответственного размера;
- трехжильный медный провод нужной длины;
- особое автоматическое устройство для защиты.
При соединении с водопроводом и сточной канавой применяются следующие элементы:
- металлической тройник для подключения к водопроводной магистрали;
- сливной шланг;
- ФУМ-лента;
- резиновые уплотнители;
- вентиль для перекрытия воды;
- хомуты либо муфтовые фитинги для крепления.
Может быть, пригодится приобрести сифон для слива отработанной воды.
Если в доме электрическая сеть с частыми перепадами напряжения, рекомендуется подключать домашнюю технику через стабилизатор.
Этапы подводки коммуникаций к посудомоечной машине
Подготовительные мероприятия, неотклонимые при монтаже посудомоечной машины:
- обеспечение обособленной полосы электроснабжения с подходящими силовыми показателями;
- подготовка места подключения к холодному отводу смесителя;
- создание соединения сливного шланга с сифоном, размещенным под мойкой, либо с отдельным отводом в сток канализационной трубы.
Принципиально соблюдать правильную очередность главных шагов самостоятельного монтажа ПММ.
Розетку для подключения посудомоечной машины следует устанавливать в доступном месте.
Электрическая проводка
Для подключения автоматической защиты к электрощиту рекомендуется пригласить электрика. Это устройство создано для отключения тока при маленьком замыкании в системе электроснабжения.
Основным требованием при подключении бытовых устройств к электричеству является обеспечение безопасности потребителя при эксплуатации оборудования. Для защиты от пробоев изоляции рекомендуется включить в схему УЗО номиналом 16 А.
На следующем шаге прокладывается кабель, соединяющий розетку с электрическим щитом. При проведении установочных работ до монтажа кухонной мебели может быть штробление стенок под размещение проводки.
Хорошим местом для электроустановочных изделий признается участок, расположенный с боковой стороны от ПММ. Допускается монтировать розетку над столешницей либо понизу, малость выше пола.
После установки подрозетника в стенке нужно вывести провода.
На оканчивающем шаге самостоятельного подключения посудомоечной машины осуществляется соединение кабеля с установленной силовой розеткой. Для современной домашней техники рекомендуется получать изделие, сделанное по европейским нормативам.
Неотклонимым условием считается тестирование системы электроснабжения: при включенном автомате осуществляется проверка моечного оборудования.
Врезка в водопровод
Подсоединение к холодному контуру водопровода осуществляется при помощи тройника, распределяющего подачу воды между ПММ и мойкой на кухне.
Шаровый тройник для подключения посудомоечной машины к водопроводу.
Подключение к системе водоснабжения осуществляется по следующему методу:
- перекрывается кран, подающий жидкость к узлам употребления;
- при открытом вентиле в хоть какой точке водоразбора водяной поток соединяется из внутреннего трубопровода;
- эластичная подводка смесителя отсоединяется от подающего патрубка водопровода либо переходника;
- резьбовое соединение герметизируется ФУМ-лентой;
- устанавливается тройник, обеспечивающий комфортное размещение крана;
- после замены износившейся прокладки новым резиновым уплотнителем прикручивается эластичная подводка смесителя;
- перекрывается запорный вентиль, вода направляется к мойке;
- при выявлении протечек или подтягивается резьбовое крепление, или заменяется сломавшееся изделие;
- после проверки установки уплотнительных колец накидными гайками фиксируется сливной шланг.
Отсутствие перекручивания и перегибов свидетельствует о том, что подключение к водопроводной системе выполнено верно.
При подмене тройника особым коллектором возникает возможность одновременного применения нескольких устройств домашней техники. Универсальное распределительное устройство имеет от 3 до 5 независящих выходов, позволяющих кооперировать работу стиральной машины, фильтра узкой чистки воды для питья, посудомоечной машины, обогревательного котла, бойлера и т.д.
Врезка сливного шланга посудомоечной машины к трубе сифона раковины.
Сливное устройство
Есть несколько вариантов монтажа сливного шланга для соединения с сточной канавой. Более экономным и обычным для самостоятельного выполнения является метод прямого подключения к моечному кухонному сифону. Для фиксации рекомендуется применять полимерный угловой переходник, фиксируемый железным хомутом.
На дополнительную нагрузку от соединения со сливом моечной машины рассчитаны не все модели сифонов. Существует возможность нарастить гидрозатвор стандартного выполнения особым куском, снаряженным отдельным входным патрубком. Можно приобрести деталь, позволяющую параллельно подключать несколько бытовых устройств.
Отработанная жидкость на выходе из посудомоечной машины имеет противный запах из-за био отходов, потому не рекомендуется применять прямой слив в сточную канаву, минуя гидрозатвор, расположенный на сифоне. Это увеличивает возможность проявления «сифонного эффекта», позволяя запаху распространяться по квартире.
Допускается сливать грязную воду впрямую в канализационную трубу через отдельный отвод. На трубопроводе формируется особая петля, задерживающая посторонние запахи. Для герметизации участка соединения слива с системой стока рекомендуется применять специальную силиконовую вставку. Выбирая такую накладку, нужно учесть поперечник отводного патрубка и сечение сливного шланга.
Тонкости установки посудомойки в шкаф
При установке компактной ПММ в отдельном шкафу кухонного гарнитура по краям агрегата оставляются маленькие промежутки. Для погашения вибраций на стенах крепятся особые резиновые уплотнители.
Посудомоечные машины имеют разные габариты, что позволяет подобрать технику фактически под хоть какой шкаф.
Последовательность действий при монтаже:
- примерка, определение соответствия габаритов и способности подключения;
- установка монтажных панелей, крепежных частей и парозащиты;
- подсоединение шлангов и размещение корпуса в шкафу;
- закрепление декоративного дизайна.
Контролируя размещение посудомоечного агрегата на поверхности лазерным уровнем, подкручиванием ножек выставляют горизонталь. Перекосы вызывают отличия направления подачи воды, приводящие к понижению эффективности эксплуатации.
Для сотворения нужного места при подключении шлангов допускается демонтировать заднюю стену шкафа. Вершиной машина должна упираться в столешницу. Если высота шкафа намного превосходит размер встраиваемой модели, промежутки заполняют пластинами ДСП.
После установки агрегат закрепляется. Через особые прорези в корпусе ПММ фиксируется на боковых стенах шкафа. В заводскую комплектацию домашней техники для мытья посуды включены крепления для соединения корпуса со столешницей.
При большой ширине шкафа рекомендуется монтировать машину на фальшбоковинах. Для их производства применяются листы ламинированной ДСП. Вырезаются пластинки подходящего размера, прикрепляются на каркас кухонного гарнитура. Фиксация корпуса делается через древесно-стружечные плиты, предотвращая образование зазоров между машиной и стенками шкафа.
Подключение шлангов и тестирование
Для облегчения доступа к многофункциональным узлам встроенную посудомоечную машину выдвигают из мебельного модуля. Заднюю стену гарнитурного элемента снимают.
В большинстве моделей для крепления подающего и сливного шлангов предусмотрен отдельный участок в верхней либо нижней зоне на одной стороне корпуса.
Подключение проводится в 2 шага:
- шланги вставляют в технологические отверстия;
- крепление осуществляется накидными гайками либо хомутными фитингами.
Для надежности соединения вручную подтягивают отверткой либо пассатижами.
К диагностике подключения приступают после возврата машины для мытья посуды на место установки. Запускают автомат защиты на электрощитке и после подачи воды включают устройство. Подробные правила тестирования отдельных моделей изложены в заводской аннотации.
Тестовую мойку рекомендуется проводить с моющими средствами, но без посуды. Таким методом домашняя техника очистится от загрязнений, образовавшихся во время ее хранения.
Как подключить посудомоечную машину без помощи других
Как подключить посудомоечную машину, знает хоть какой мастер. Это можно выполнить без помощи других, без помощи профессионалов. Для вас поможет аннотация по монтажу и наша статья.
Что необходимо, дабы подключить посудомойку своими руками

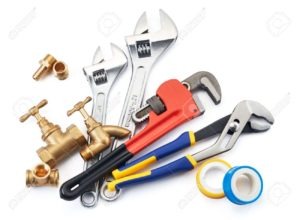

Для монтажа для вас пригодится стандартный набор:
- Плоскогубцы, пассатижи, отвёртка, разводной, гаечный ключи.
- Изолента, герметик, водоизоляционная лента («фумка»).

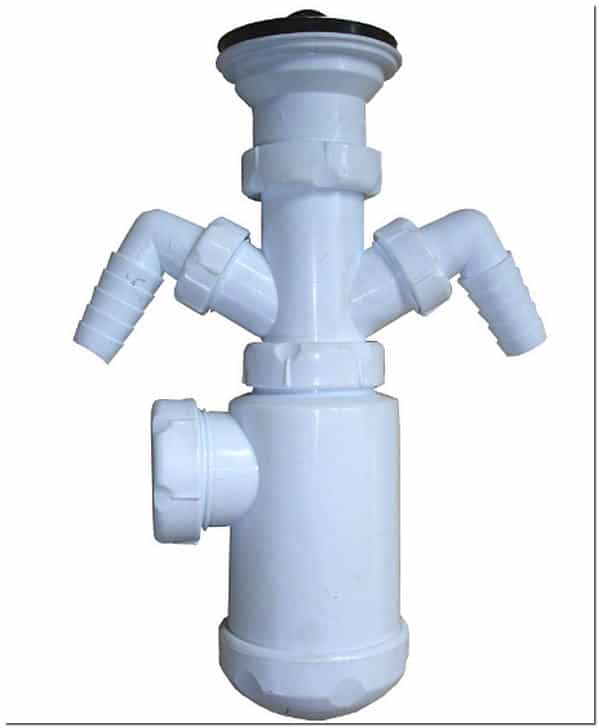

- Сифон подсоединения слива к канализации (желаете подключить стиральную и посудомоечную машину сразу — с 2 штуцерами).

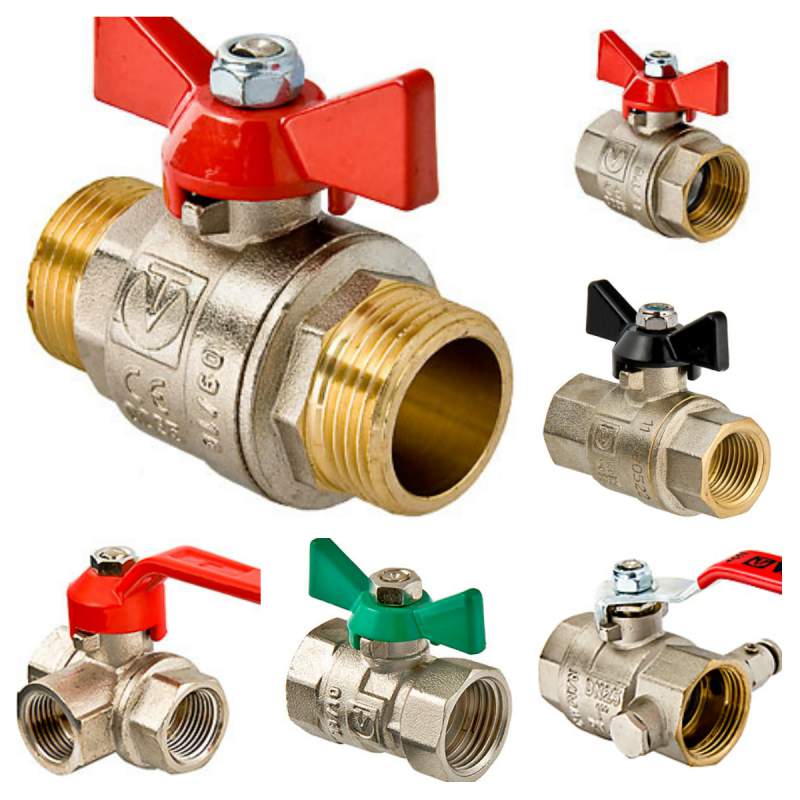

- Шаровой вентиль для перекрытия воды.
- Фитинг-тройник из латуни, меди, бронзы с резьбой ¾ дюйма для подсоединения к водопроводу.
- Фильтр грубой чистки воды.
- Уровень (для проверки наклона ПММ — норма 2 градуса).
- Трубки для удлинения сливного шланга (если необходимо нарастить длину).
- Розетка с заземлением, автоматический выключатель 16 ампер.
Подготовив всё нужное, прочитав аннотацию, действуем по плану:
- Определяемся с посудомоечным местом.
- Подключаем ПММ к водопроводу и канализации.
- Подсоединяем к электросети.
- Запускаем тестовый цикл.
- Наводим порядок.
- Больше никогда не моем посуду руками.
Куда поставить посудомоечную машинку?
Большая часть моделей облюбовали для себя местечко на кухне, около мойки. Это разумно: коммуникации вблизи, не надо далековато носить запятнанную посуду, очень комфортно, гигиенично. Малогабаритную модель, к примеру настольную «Индезит», можно поставить на столешницу около раковины.

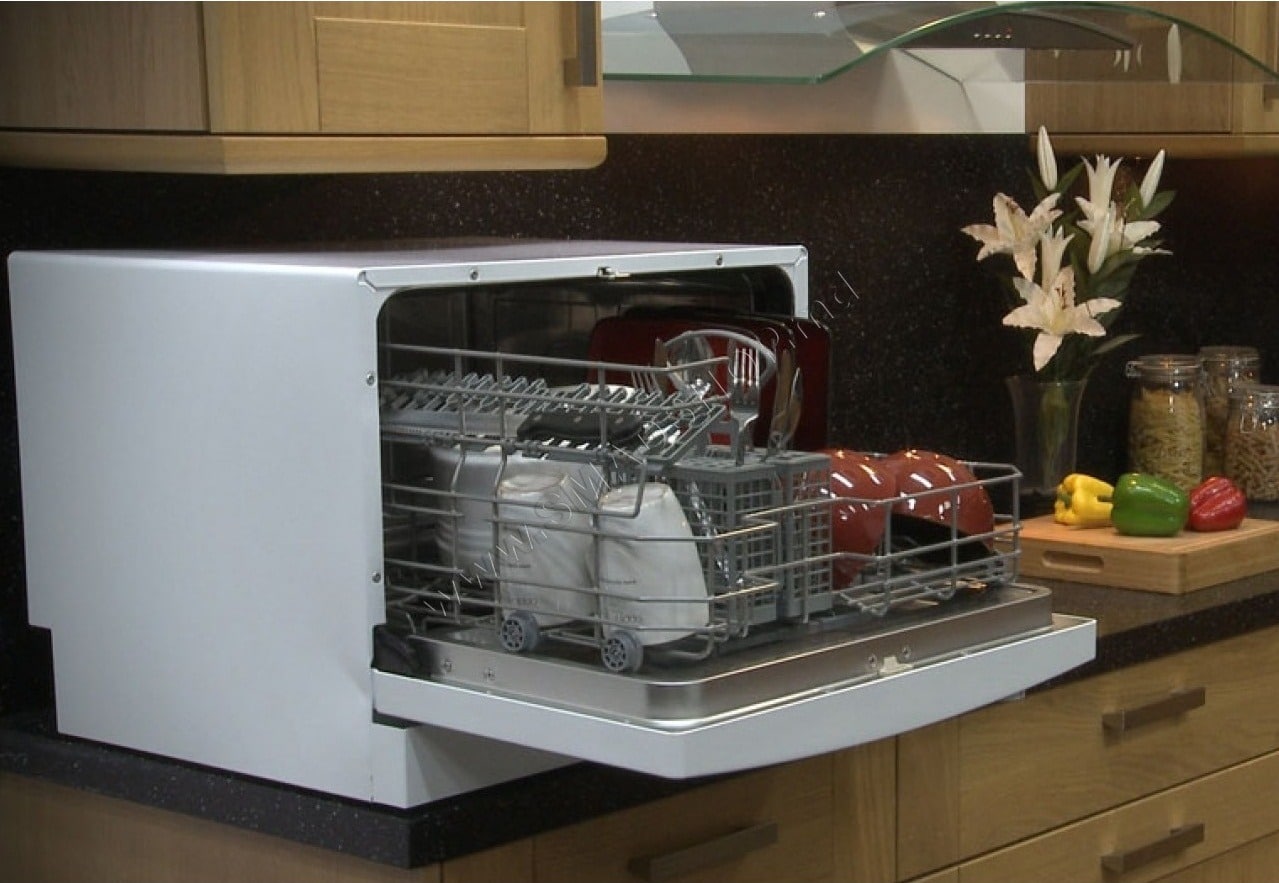

Настольная машинка подключается к водопроводному крану, сливает воду конкретно в раковину.
Отдельностоящая модификация, такая как Hansa («Ханса»), не доставляет морок при установке.
Её можно поставить неподалеку от мойки, упрятать под столешницу, в тумбу, для экономии места.
Встраиваемую машинку (на рисунке бренд «Сименс») можно поместить в кухонный гарнитур, замаскировать гармоническим фасадом.
Дабы поместить, зафиксировать встроенную модель в шкафу, придётся выполнить в стенах мебели отверстия для креплений, коммуникаций. Посодействуют особые трафареты. Они идут комплектом с посудомойкой.
Определившись с рабочим местом, приступаем к самому увлекательному.

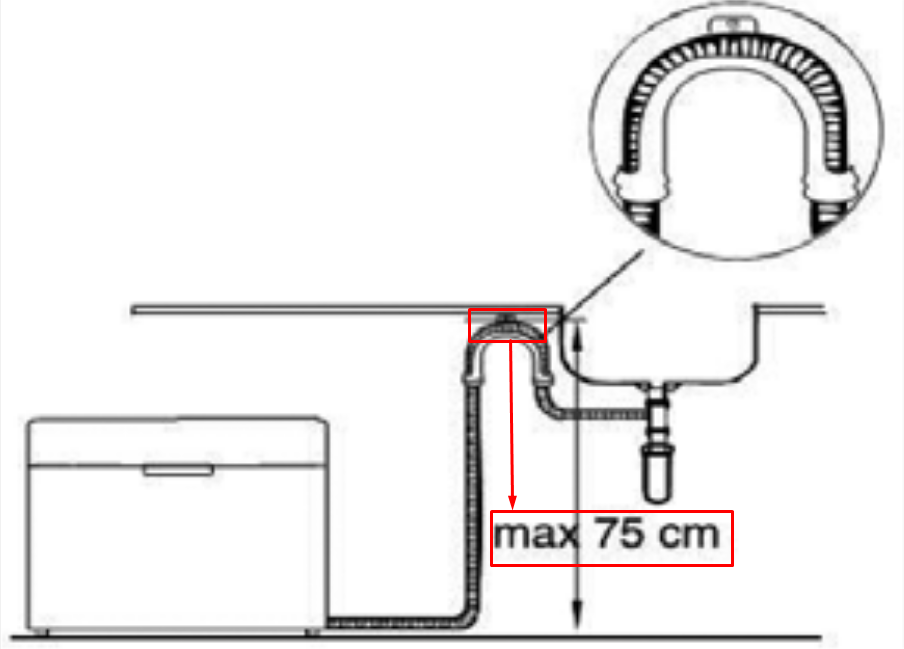

Настройка дренажной системы (слива)
На кухне, под мойкой есть сифон. Дабы подсоединить сливной шланг, следует, вытащив заглушку, прикрутить его к освободившемуся отверстию. Если вы устанавливаете посудомойку и стиралку совместно, для вас понадобится особый сифон с 2-мя штуцерами: каждому агрегату — по одному сливу. Стандартная длина дренажного шланга — 1,5 метра. Ему просто добавить длины, по мере надобности. Закрепите место стыка хомутиками. Обмотайте фумкой, обработайте герметиком, дабы шланги не снесло напором.
Подвод к водопроводу

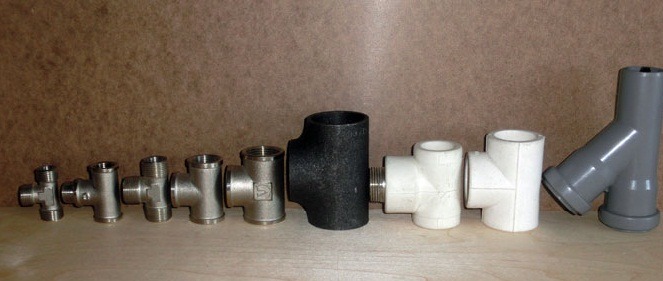

Прежде всего отключите водоснабжение. Дабы сделать подачу воды, пригодится тройник. Его следует прикрутить там, где «холодная» труба соединяется с кухонным краном. Таким макаром, остаётся свободный патрубок для посудомоечного агрегата. Тройники, переходники бывают различных видов, размеров. Делаются из различных материалов: пластика, латуни, меди, бронзы.
Выбирайте крепкий нержавеющий состав, ориентируйтесь по резьбе заливного шланга. Между тройником и заливной трубкой можно вкрутить шаровой кран — для критической остановки воды.

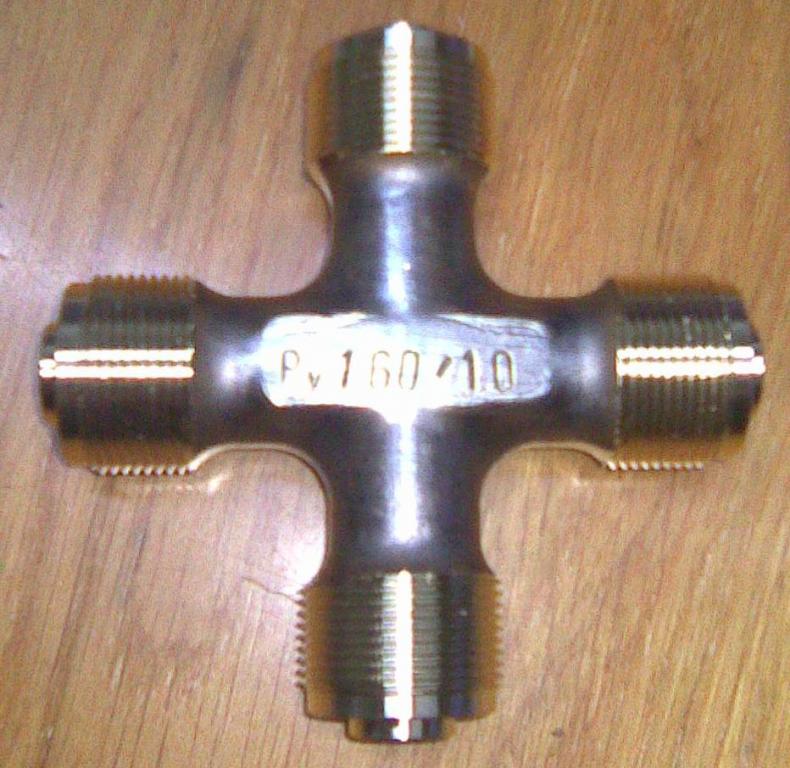

Если вы сразу подключаете стиралку, заместо тройника приобретите четверник плюс дополнительный запорный кран для стиральной машинки.
Не подключайте домашнюю технику к жаркой воде. Это не так экономично, как может показаться на 1-ый взор. Бойлеры, колонки растрачивают больше ресурсов на нагрев воды, чем ПММ, а машинка может сломаться от неподходящей температуры.

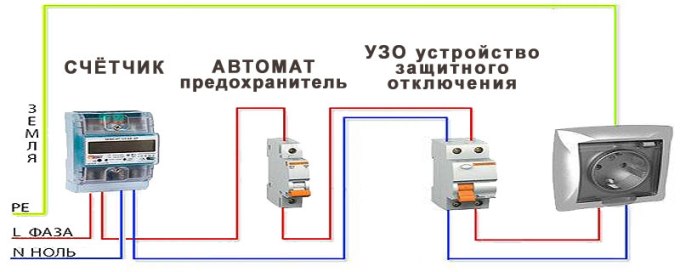

Подключение к электрической сети
Маломощной машинке подойдёт подключение к наиблежайшей розетке. Лучший вариант для хоть какой посудомойки — отдельная розетка с заземлением, отдельный кабель, личное устройство защиты отключения (УЗО) на 16 ампер.
В целях безопасности лучше, дабы розетка была защищена от воды. Если вы пользуетесь удлинителем, не оставляйте его на полу, протечка может спровоцировать замыкание.
Пробный пуск
Подсоединив агрегат ко всем коммуникациям, не торопитесь его эксплуатировать. Запустите тестовый режим без посуды. К примеру, самый маленький цикл. Во время работы проследите за всеми соединениями — нет ли течи. Может быть, пригодится дополнительная обмотка лентой либо обработка герметиком. Если всё в порядке —поздравляем! Вы без помощи других сделали всю работу.

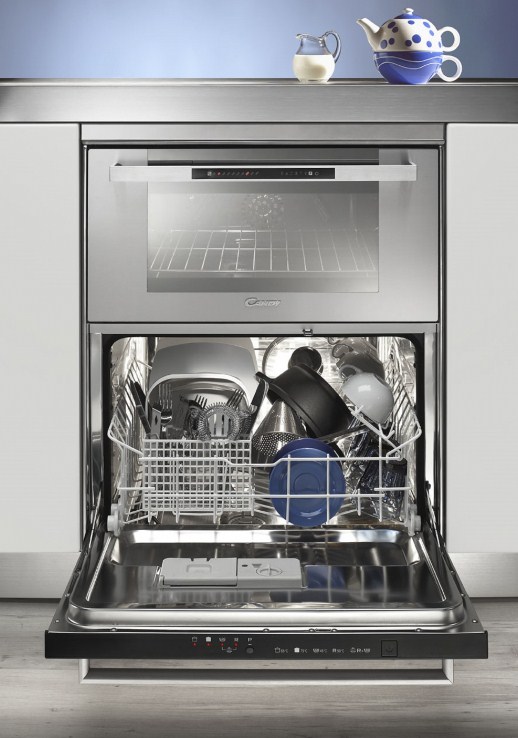

Подключение плиты, посудомойки и духовки
Техника-гибрид 2 in 1, 3 in 1 заслуженно пользуется популярностью — ведь она сберегает такое ценное место. Особенности подключения таковой техники зависят от её типа. Посудомоечная часть подключается по вышеперечисленной схеме. Электрическая варочная поверхность и духовка потребуют дополнительных розеток. Если же духовой шкаф, плита газовые — обратитесь в газовую службу. Проводить такие работы без помощи других очень небезопасно.
Сейчас вы понимаете, как подключается ПММ на кухне. Дабы всё выполнить верно, поглядите обучающее видео
