Автономное водоснабжение является первоочередным инженерным сооружением в личном доме, в особенности если вблизи нет централизованного водопровода. Дабы обеспечить постоянную подачу воды в дом, будет нужно установка и подключение насосной станции. Хотя это оборудование не из дешевеньких, все таки можно сберечь значительную сумму, если провести установка и подключение станции своими руками.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учесть следующие моменты.

Агрегат должен размещаться поблизости от источника воды. Благодаря этому будет обеспечено размеренное всасывание воды из источника и ровненькая работа станции. Если оборудование расположить далековато от скважины (колодца), то оно не сумеет закачать воду и выйдет из строя.
Для установки оборудования необходимо подобрать сухое, отлично вентилируемое и теплое место.
Аппарат не должен касаться каких-то предметов и стенок.
Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Принципиально! При установке станции с поверхностным насосом следует учесть высочайший уровень шума, который он делает при работе.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

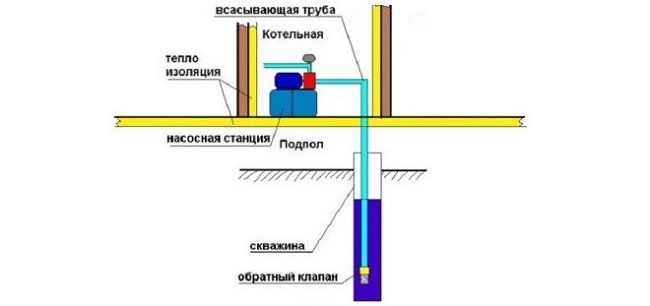

В доме

Для правильной работы станции самым безупречным вариантом является отапливаемое помещение. Отлично, если в личном доме имеется котельная с неплохой звукоизоляцией.

В последнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре либо в кладовой. Но эти помещения должны находиться как можно далее от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф либо закрывают особым кожухом, обеспечивающим звукоизоляцию.

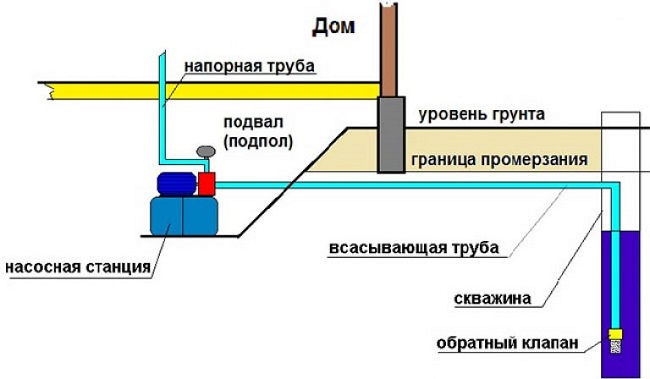

В подвале

В большинстве случаев насосное оборудование устанавливают в подвале дома либо в цокольном этаже. Время от времени агрегат устанавливают под полом, обеспечивая доступ к нему через лючок. В любом случае, место, где делается установка аппарата, должно быть с неплохой звуко- и гидроизоляцией. Также оно должно быть довольно теплым, дабы температура в нем не опускалась ниже 0°С в зимний период.

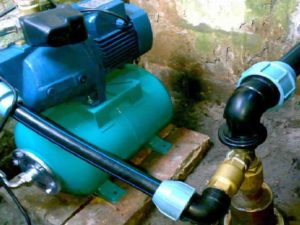

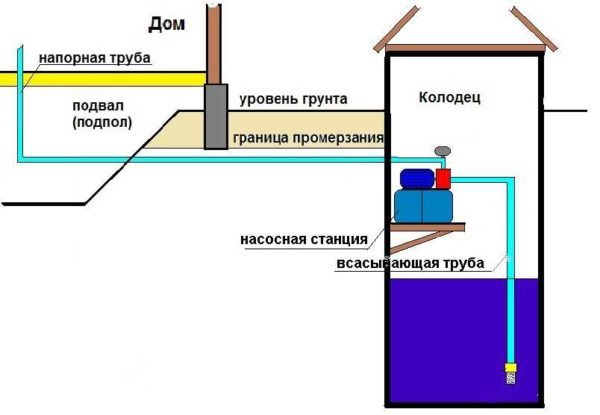

В колодце

Дабы расположить станцию в колодце, в нем устанавливают маленькую платформу. Она закрепляется ниже границы вымерзания грунта.

Совет! Колодец рекомендуется отлично утеплить сверху. Но при таковой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

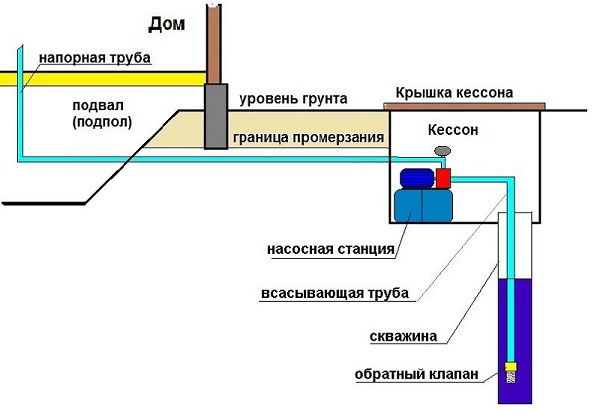

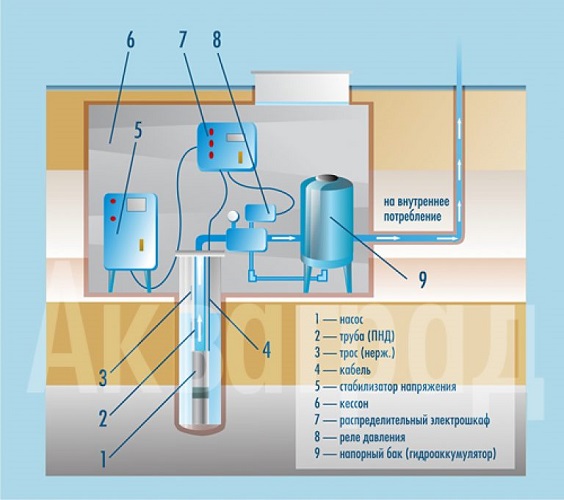

В кессоне

В этом случае, дабы верно установить насос, вокруг источника воды устраивается маленькое помещение (кессон), достаточной ширины и глубины (ниже границы вымерзания).

Сверху кессон накрывается крышкой с лючком, через который происходит сервис агрегата. На зиму крышка отлично утепляется.

Благодаря приямку возникает возможность обеспечить автономное водоснабжение с поверхностным насосом, даже если уровень воды от поверхности земли находится на глубине 9-11 метров.

В случае сборки станции с погружным насосом волноваться о шумоизоляции не стоит, так как агрегат находится глубоко под землей, и его работу фактически не слышно. Все элементы станции инсталлируются в любом отапливаемом помещении, а сам насос – в скважине либо колодце. Этот вариант сборки насосной станции отлично подходит для дачи.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято иметь в виду подсоединение насосного оборудования к системе трубопроводов и другим элементам.

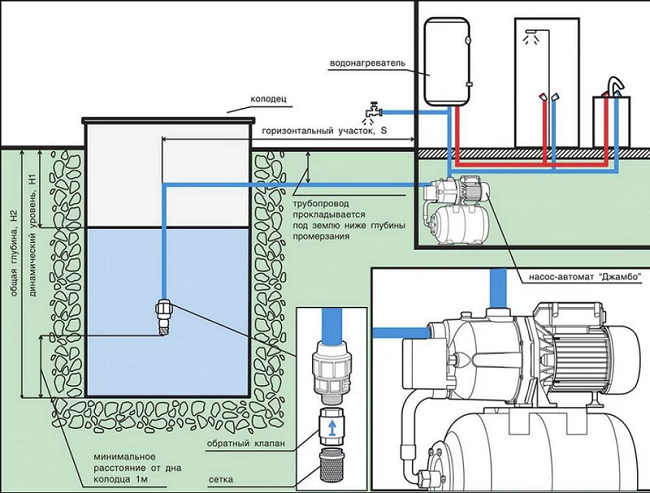

Подключение станции к колодцу

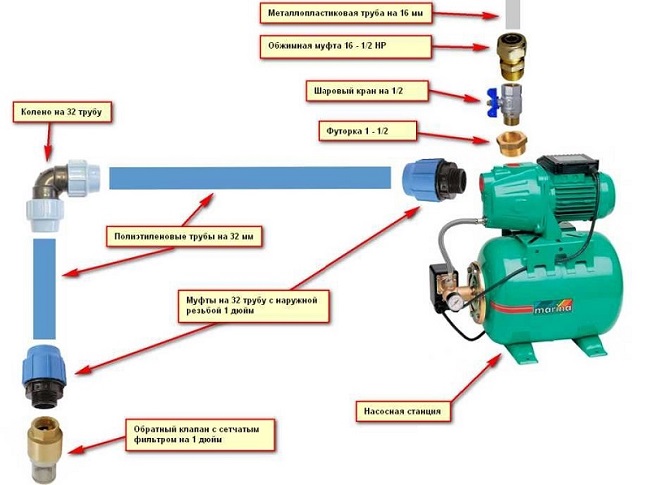

Для монтажа насосной станции в кессоне либо в доме применяют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня вымерзания грунта. На конце трубопровода устанавливают фильтр грубой чистки, состоящий из маленькой сетки. После фильтра устанавливается оборотный клапан, предотвращающий оборотный ток воды при выключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Принципиально! Данная схема подключения насосной станции предполагает размещение подающей трубы снутри фундамента дома. Он в этом месте должен быть отлично утеплен.

Дальше, подающая труба подсоединяется к насосу при помощи муфты. На следующем рисунке показана обычная схема обвязки насосной станции.

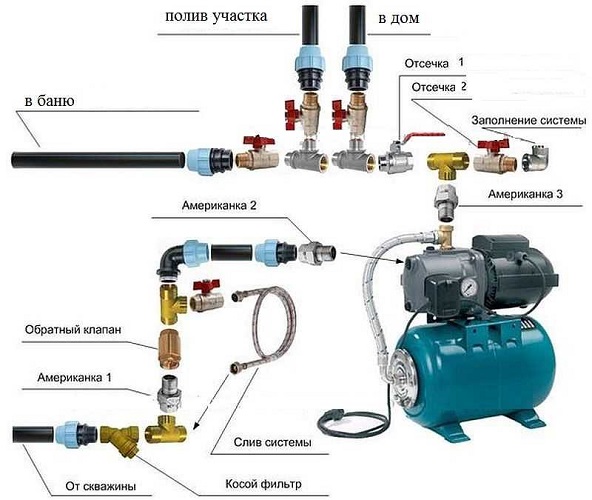

Приведенная выше схема сборки может быть улучшена (см. набросок ниже), если нужна подключить к агрегату несколько точек водозабора.

Подключение к скважине

Дабы подключить станцию с поверхностным насосом к скважине, в какой динамический уровень воды находится ниже 8 метров, будет нужно установить ее в кессон глубиной около 2 м. Если применяется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрическое оборудование, к примеру, стабилизатор напряжения, систему автоматики и т.д.

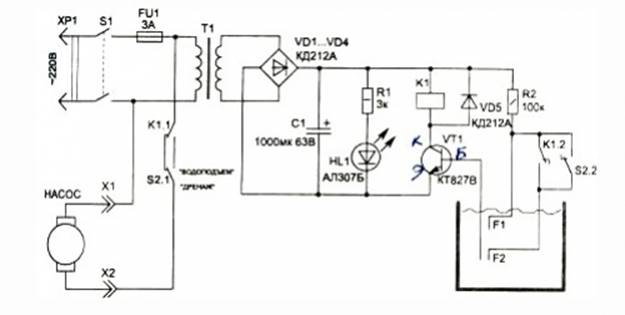

Автоматизация процесса набора воды в напорный бак реализована средством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно без помощи других выполнить блок управления. Ниже приведена принципная электрическая схема такового блока.

Блок управления работает по следующему принципу:

реле К1, включает и отключает агрегат;
переключатель S1, отвечает за режим работы (водоподъем-дренаж);
за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
питание врубается переключателем S1 при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат врубается через контакты К1;
когда вода достигнет датчика F1, произойдет открытие транзистора VT1, после этого включится реле К1.

В данной схеме применяется трансформатор малой мощности от обыденного вещательного приемника. Напряжение, поступающее на конденсатор, должно быть не меньше 24 В. Диоды можно применять любые, с оборотным напряжением больше 100 В и током 1 А.

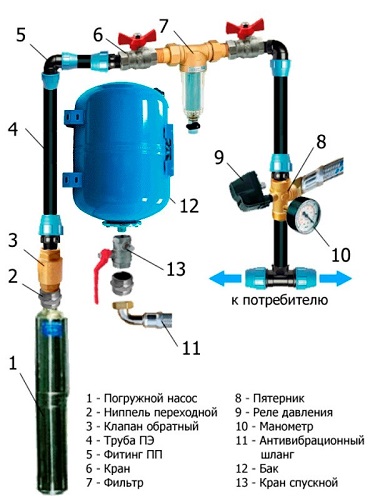

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Время от времени появляется необходимость применения насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабенькое давление. Также данное оборудование будет неподменным, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

подведите к накопительному баку трубу от централизованной магистрали;
заборную трубу насоса подсоедините к баку;
выходную трубу от насоса следует подсоединить к системе водопровода дома;
проложите и подключите к агрегату электрическую проводку;
произведите пробный пуск аппарата, после этого настройте оборудование на подходящую производительность.

Правила пуска и опции оборудования

Перед первым пуском насосного оборудования поначалу нужно приготовить гидроаккумулятор, так как от верно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высочайший показатель давления в баке будет стимулировать нередкое включение и выключение агрегата, что не наилучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. До того как накачать воздух в бак, удостоверьтесь, что груша, находящаяся снутри него, пустая. Дальше, проверьте авто манометром давление в баке. Обычно, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л обязаны иметь давление в границах 1,4-1,7 бар. В емкостях на 50-100 л. давление воздуха должно быть в спектре от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя авто насос, и отрегулировать его, ссылаясь на показания манометра.

1-ый пуск станции

Дабы верно произвести 1-ый пуск насосной станции, поэтапно произведите следующие деяния.

Выверните пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах заместо пробки может находиться вентиль. Его следует открыть.
Дальше, заполните поглощающую трубу и насос водой. Закончить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
Когда поглощающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
Подсоедините станцию к электросети и включите ее.
Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в наиблежайшей к насосу точке водозабора.
Дайте поработать агрегату в течение 2-3 мин. За этот период времени из крана должна политься вода. Если этого не вышло, то следует отключить насос и повторно залить воду, после этого произвести пуск насосной станции.

Настройка автоматики

После удачного пуска нужна проверить и настроить работу автоматики. Новое реле давления имеет заводские опции верхнего и нижнего порога давления, при достижении которых оно включает либо выключает насос. Время от времени появляется необходимость поменять данные значения, выставив их на необходимое давление включения-выключения.

Регулировка автоматики происходит следующим образом.

Отключите агрегат и слейте воду из гидроаккумулятора.
Снимите крышку с реле давления.
Дальше, следует запустить насос, дабы начала набираться вода в гидробак.
При выключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
После чего откройте кран в самой отдаленной или самой высочайшей точке водозабора. По мере вытекания из него воды, давление в системе начнет понижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно приравниваться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при всем этом составляет 1,4 бар. Если приобретенная цифра приравнивается 1,4 бар, то поменять ничего не надо. При заниженном давлении агрегат будет нередко врубаться, что спровоцирует ранний износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при всем этом будет явна разница в напоре: он будет нестабильным.

Читайте по теме: На рисунке сила лоренца ориентирована

Совет! Дабы прирастить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения различия гайка отпускается.

Во время проверки работы реле направьте внимание, с каким напором вытекает вода из крана. Если напор слабенький, то будет нужно настройка давления. В этом случае, давление в системе должно быть выше. Дабы поднять его, следует отключить аппарат и незначительно затянуть гайку, прижимную огромную пружину реле давления. Дабы уменьшить напор, гайку нужно ослабить.

Как без помощи других подключить насосную станцию к скважине? Аннотация +Фото и Видео

Загородные дома изредка имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина.

Воду из источника нужно транспортировать до жилья, для этого нужна подключение насосной станции к скважине.

Насосное оборудование

Оно позволяет поддерживать в водопроводной магистрали нужное давление и бесперебойную подачу ресурса.

Стандартная насосная установка состоит из следующих частей:

Насос
Гидробак (гидроаккумулятор)
Автоматический блок управления
Фильтр для установки на вход в систему
Трубы, гибкие шланги, запорные краны, переходники

Принципиально. Перед насосной установкой устанавливается клапан оборотного хода, который купирует снижение давления и ход воды в оборотном направлении при выключении электричества.

Как подключить насос

Насосы

Станции выпускаются с насосами нескольких видов:

Поверхностным насосом. В скважину делается погружение только водозаборный шланг. Такие насосы обустроены эжектором, который вмонтирован в само устройство либо может быть выносным.
Насос с интегрированным эжектором. Изделие способно транспортировать воду с глубины до 8 метров и издает много шума. Но есть значимый плюс, насос не опасается холостого хода, другими словами при попадании воздуха он расслабленно перекачает его, а после приступит к подаче воды. Модель надежная с неплохим КПД. Из-за огромного шума установку таких станций производят в подсобном помещении.
Модель с выносным эжектором. Рассчитана, для поднятия ресурса с 20 и поболее метров. Выносной эжектор погружается в источник. Он обустроен напорным шлангом и вакуумным. По напорному шлангу вода поступает в эжектор, по поглощающему транспортируется в гидробак. Таковой насос фактически бесшумный, для его функционирования не нужна много энергии, но производительность низкая.

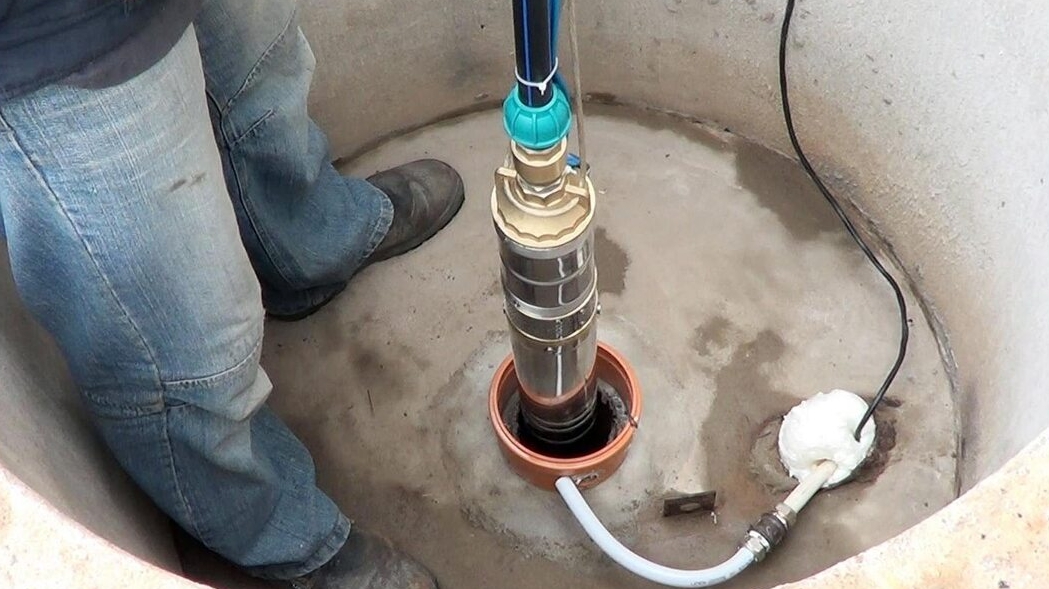

Погружной насос. Устройство подъема воды опускается конкретно в источник. Может транспортировать ресурс с огромных глубин и на солидное расстояние. Значимый недочет погружных насосов их накладность, и они требуют дополнительной установки фильтров, которые часто придется чистить.

К сведению. Поверхностные насосы владеют наименьшей мощностью, высота подъема воды имеет ограничение. При выборе станции с поверхностным насосом стоит повышенное внимание направить на этот параметр.

Гидроаккумулятор

Держит под контролем давление воды
Купирует гидроудары
Уменьшает нагрузку на насос
Дает определенный припас воды при выключении питания

Гидробак – это герметичная емкость разбитая резиновой мембраной, в одной части которой находится воздух, в другой вода. Жидкость заполняет бак, мембрана растягивается, воздух сжимается, появляется давление.

Как давление добивается наибольшего показателя, насос отключается, если давление падает, устройство врубается автоматом.

Объем гидробака выбирают в согласовании с водопотреблением, которое впрямую связано с количеством повсевременно живущих человек, и мощности установки. Небольшой бак гарантирует резвый выход насоса из строя и перерасход электроэнергии, очень большой накопитель допустит долгие простои, что плохо скажется на мембране.

Блок управления

Стандартный блок состоит из реле давления, манометра и штуцера.
Манометр держит под контролем давление.
Реле управляет станцией, включает и отключает насос зависимо от характеристик давления.
Автоматический блок управление кроме стандартного набора функций защищает систему от сухого хода.

Рекомендация. Получать прибыльнее автоматический блок управления. Он защитит всю систему, если по каким — то причинам уровень воды опустится ниже насоса, не дозволит насосу перегреться, в случаи попадания большого мусора и отвратительного всасывания так же даст знать.

Рабочие циклы насосной станции

Насос транспортирует ресурс из скважины и заполняет гидробак, когда уровень давления достигнет наибольшей точки, насос отключается.
При начале водопотребления, вода из бака поступает в рабочие точки, уровень давления начинает падать. Как стрелка манометра свалится до минимума, реле даст команду насосу включиться, начнется наполнение гидробака.

Стоит увидеть, что количество включений установки в час имеет ограничения по моделям. При выборе насосной станции учитывается этот фактор.

Плюсы насосной станции

Гарантирует определенный объем воды в припасе при выключении электричества
Защищает трубную магистраль и оборудование
Обеспечивает требуемое давление
Защищает от износа бытовые приборы
Сберегает электричество
Не огромные габариты
Обычной установка

Где устанавливается насосная станция

Чем поближе станция к скважине, тем равномернее давление и КПД
Станция не должна контактировать со стенками
Место, где будет стоять насосное оборудование должно быть сухим и теплым
К станции нужна открытый доступ для ревизии и устранения дефектов.

Установка системы с поверхностным насосом просит кропотливого подхода.

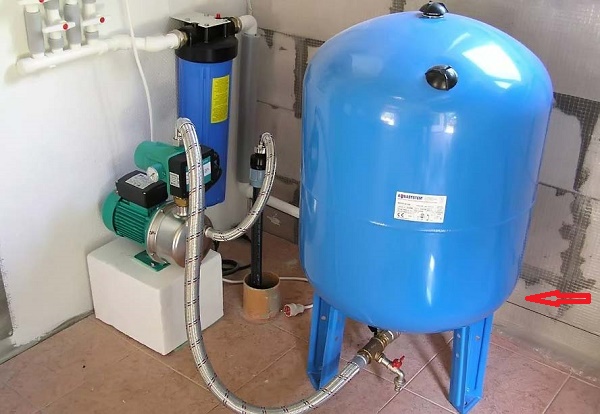

В доме. Отлично если есть котельная. Если нет, то стоит позаботиться о звукоизолированном помещении с отоплением для станции.
В цоколе либо подвале. Главное соблюдение главных правил при монтаже. Обеспечить тепло, звукоизоляцию и гидроизоляцию.
В кессоне. У скважины, ниже уровня вымерзания грунта оборудуют помещение для станции. На кессон устанавливают теплоизоляцию и лючок для ревизии и ремонта.
В отдельном строении. Таковой вариант вполне исключает шум, но существенно наращивает затраты энергии, так как помещение просит отопления.

Установка

Для станции нужна ровненькая поверхность, для этого площадку оборудуют подстилкой из бетона, дерева, кирпича.
Перекачивание воды делает импозантную вибрацию в насосе. Дабы исключить протечку, под него подкладываются резиновые вкладки, а сама станция крепко фиксируется.
Трубопровод доскважины прокладывается ниже уровня вымерзания земли, если это не может быть, то магистраль следует утеплить, дабы обезопасить от замерзания.
При прокладке труб следует держать в голове об уклоне и по способности исключить повороты трубопровода.

Сборка узла для водозабора

Установка с поверхностным насосом и интегрированным эжектором. К трубе муфтой подсоединяется клапан оборотного хода с фильтром.
Насос с выносным эжектором. Конкретно на эжектор делается установка оборотного клапана с сетью, после подсоединяются две трубы.
Насосная станция со скважинным насосом. Фильтр для воды вмонтирован в насос, просто подсоединяется оборотный клапан и труба.
Водозаборный шланг погружается в источник. При поверхностном насосе до дна должно быть не мене метра, при погружном 0,5 м.
Принципиально. Скважинный насос тяжкий по — этому дополнительно к нему крепится трос, дабы облегчить нагрузку на трубопровод.
Сборка и установка насосной станции имеет различия зависимо от типа насоса.
Главное правило: все дополнительные элементы инсталлируются через запорные арматуры и клапан оборотного хода.
На входную трубу лучше установить фильтр.
Также устанавливается кран для слива воды из системы.

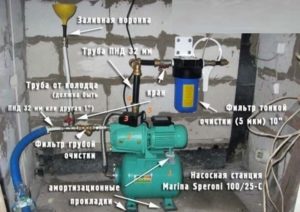

Установка насосной станции своими руками не вызовет вопросов. Гидробак, блок управления и электронасос уже соединены между собой. Будет нужно установить устройство, для первичного наполнения бака. Так же как и для слива устанавливается воронка с запорными кранами.
При монтаже насосной станции, трубопровод (две трубы в варианте выносного эжектора) от скважины подключаются к насосу.
После делается установка гидробака и блока управления. В напорную магистраль устанавливается штуцер, в который устанавливается реле с манометром.
К штуцеру, с боковой стороны через запорный кран подсоединяется гидробак. Для комфортабельной эксплуатации здесь же организуется слив.
Дальше станция подключается к раздаче воды (коллектору).

Схема сборки с погружным насосом

Пуск насосного оборудования

Насос любого вида имеет благопристойную мощность, по этой причине, для насосной станции лучше провести отдельную проводку с заземлением и установит автомат.

Перед пуском насосную установку следует наполнить водой, проверить давление.
Насос подключается к сети
Заливную воронку немножко открывают, позволяя оставшемуся воздуху уйти
Подают питание на установку. Из крана в доме через пару минут должна потечь вода.
Если движение воды не началось, установка отключается, в гидробак доливается вода, после снова проводится проверка.

Рекомендация Все винтообразные соединения стоит делать с уплотнителем либо фум – лентой.

Правила эксплуатации

Проводить регулярную ревизию
Чистить фильтр грубой чистки
Один раз за месяц проводить проверку давления в гидроаккумуляторе
Если зимой насосная станция находится в обычное, то до заморозков следует слить из установки всю воду.

Установка с соблюдением всех правил и инструкций гарантирует работу станции без перебоев.
