Гидробак позволяет освободить водяной насос от краткосрочных включений. Как раз тогда электрическое оборудование переносит критическую нагрузку, что негативно сказывается на его эффективности и уменьшает срок службы. Подключение гидроаккумуляторов к системам водоснабжения стопроцентно решает вопрос непрерывного водоснабжения, так как в емкости находится припас воды.

Для чего нужен гидробак

Кроме стратегического припаса воды гидробак позволяет решить следующие препядствия:

1. Исключает губительные последствия гидроударов. Подача воды делается дозировано, напор не изменяется, скачков давления нет.
2. При включении водяного насоса компенсируется нагрузка на рабочие узлы водопровода, присоединенного к системе оборудования и домашнюю технику.
3. Электрический насос, качающий воду из колодца либо скважины, врубается пореже, что сберегает расход электроэнергии.
4. Подключение гидроаккумулятора позволяет воспользоваться водой даже при выключении электроснабжения дома, района либо улицы.

Имеющегося припаса воды хватит, дабы профилактировать насосной станции, почистить фильтры, отремонтировать оборудование.

Механизм работы гидроаккумулятора

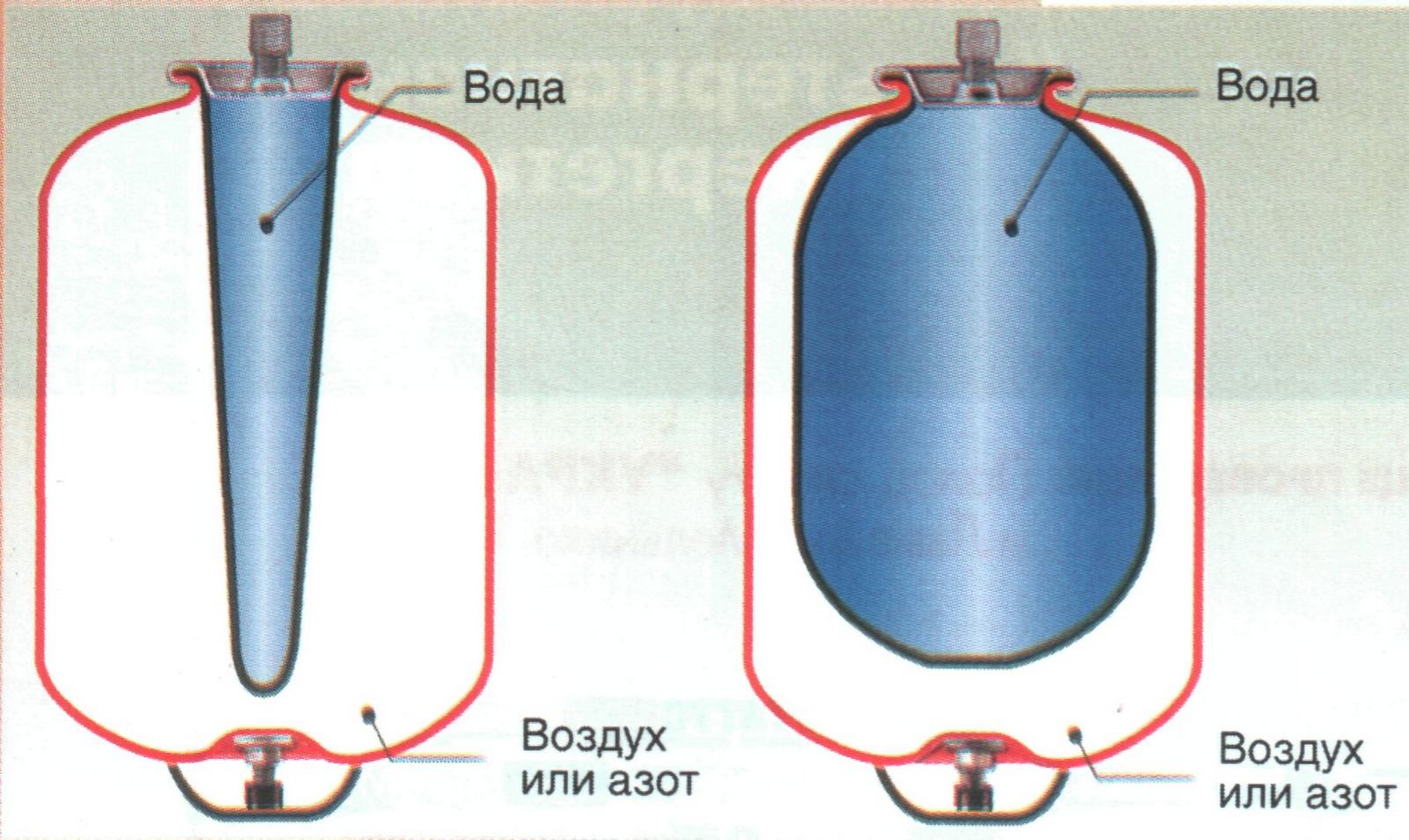

По собственной сущности это железная емкость, снутри которой устанавливается грушевидная мембрана.

Ту же самую роль в некоторых модификациях играет резиновая плоская мембрана. Грушевидные баллоны устанавливаются около горловины. Диафрагма разделяет бак на две части. Она устанавливается горизонтально в центре бака. Одна часть объема заполняется водой, другой сжатым воздухом.

Гидробаки используются в системах отопления, также снабжения холодной и жаркой водой. По принципу применения они различаются по цветам. Жгучая вода и теплоноситель – бак красного цвета. Холодная вода – синего. Есть модели, которые представляют собой цилиндрический бак, устанавливаемый вертикально. Для удобства разработаны модификации, горизонтально сориентированные, которые устанавливаются на опорах.

Устройство подразумевает наличие ниппелей. Какой-то из них находится сзади, и предназначен для закачивания воздуха. Другой – для стравливания. Вначале нужна, дабы давление в воздушной камере было 1,5 бар. При всем этом происходит включение насосной станции. Модели отличаются в согласовании с тем, какое давление воздуха должно быть для его отключения. Как правило это 3,0 бар.

Схема работы такая:

1. В воздушную камеру нагнетается воздух.
2. Давление выдавливает воду в систему, направляя ее к потребителю.
3. При расходе воды происходит падение давления воздуха, так как груша расширяется, а диафрагма выгибается.
4. Срабатывает реле, врубается насос, дополняется припас воды, давление воздуха стабилизируется.

Циклы повторяются, и в конечном итоге домовладелец всегда может воспользоваться водой, не переживая, что напор станет недостающим либо очень сильным.

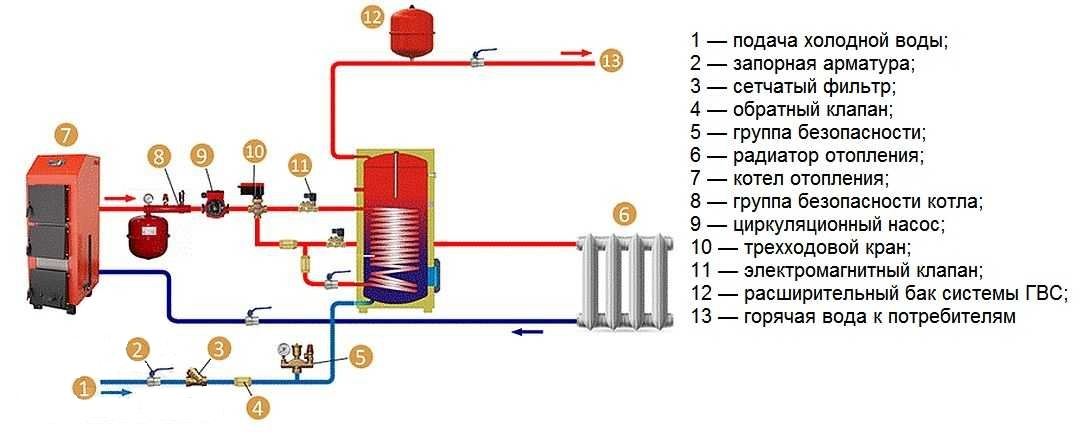

Настройка и схема подключения к системе водоснабжения

Кроме насоса и гидробака будет нужно реле давления и манометр. В согласовании со схемой подключения гидроаккумулятора к системе водоснабжения, все эти элементы ведут взаимодействие через пятивыводной штуцер. Устанавливается бак с реле и контрольно-измерительными устройствами в котельной либо ином помещении.

В качестве дополнительного оснащения системы применяются реле сухого хода и оборотные клапаны. Эти приспособления несут ответственность за то, дабы в трубах всегда была вода, и дабы она не стекала в колодец либо скважину. Но это если идет речь об личных системах водоснабжения. После монтажа нужна произвести пусконаладочные работы, которые заключаются в проверке плотности соединений и настройке гидробака.

В качестве установленных эксплуатационных характеристик применяется отметка в 1,7 бар. При всем этом происходит включение насосного оборудования. Реле настраивают так, чтобы отключение выполнялось при 2,8 бар. Эти характеристики числятся безупречными для большинства моделей. Информация находится в инструкциях по эксплуатации гидроаккумулятора с насосом.

Ход работ

Если в процессе пусконаладки выявится, что давления недостаточно для обычного функционирования системы, необходимо выполнить следующее:

1. Отключить насос от электросети, обесточить другие элементы, запитанные от электричества.
2. Снимают крышку гидроцилиндра. Наличие воды в воздушной камере показывает на то, что мембрана либо «груша» имеет повреждения.
3. Инспектируют плотность воздушного потока, выходящего из ниппеля. Для этого применяют авто манометр.
4. Стравливают воду из труб, открыв кран сброса около расширительного бака.
5. Искусственно, вручную нагнетаю давление насосом до полутора бар. Отмечают подъем уровня воды в трубах.

Принято считать, что разница в 1 бар поднимает водяной столб на высоту 10 метров. Перед тем, как подключить гидроаккумулятор для системы водоснабжения, ее необходимо заполнить. Дабы мембрана прослужила подольше, система настраивается с 10-процентным припасом (ниже малого порога давления).

Установка 2-ух гидроаккамуляторов на один насос

Если одной емкости недостаточно ввиду возросшей потребности в воде, можно установить 2-ой гидроаккумулятор, подключение которого не представляет особенной препядствия.

Баки подключаются параллельно, зачем будет нужно гибкий шланг либо рядовая водопроводная труба. Преимущество заключается не только лишь в повышение водяного припаса. Если один гидроаккумулятор выйдет из строя, 2-ой будет решать делему водоснабжения.

Аспекты подключения гидроаккумулятора

Устройство с грушевидной емкостью подразумевает, что в ней находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого сделан корпус бака. В конечном итоге возникают очаги коррозии. Это необходимо учесть при выборе модели.

Нажимай для увлечения рисунки!

Не считая того, «грушу» проще поменять, если она выйдет из строя. Как правило это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Не считая препядствия выбора при монтаже необходимо учесть следующие нюансы:

1. Точка монтирования должна размещаться на очень вероятной высоте. В эталоне это чердак дома. Данный фактор позволяет прирастить давление в трубопроводе.
2. Невзирая на то, что фланцы покрытые цинком, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Завышенная влажность приведет к возникновению конденсата, ржавчины и досрочному выхода оборудования из строя.
3. Подключать лучше с помощью гибких шлангов в нержавеющей оплетке. Укреплять стоит накидными дюймовыми гайками.
4. Входная труба – место врезки фильтра грубой чистки, который не даст способности ржавчине, окалине и иным жестким взвешенным частичкам попасть в емкость и разрушить мембрану.
5. На входе устанавливается шаровый кран, при помощи которого можно отсечь разводку от подающей трассы, если придется ее чинить либо обслуживать насос. Вода в доме будет все равно.

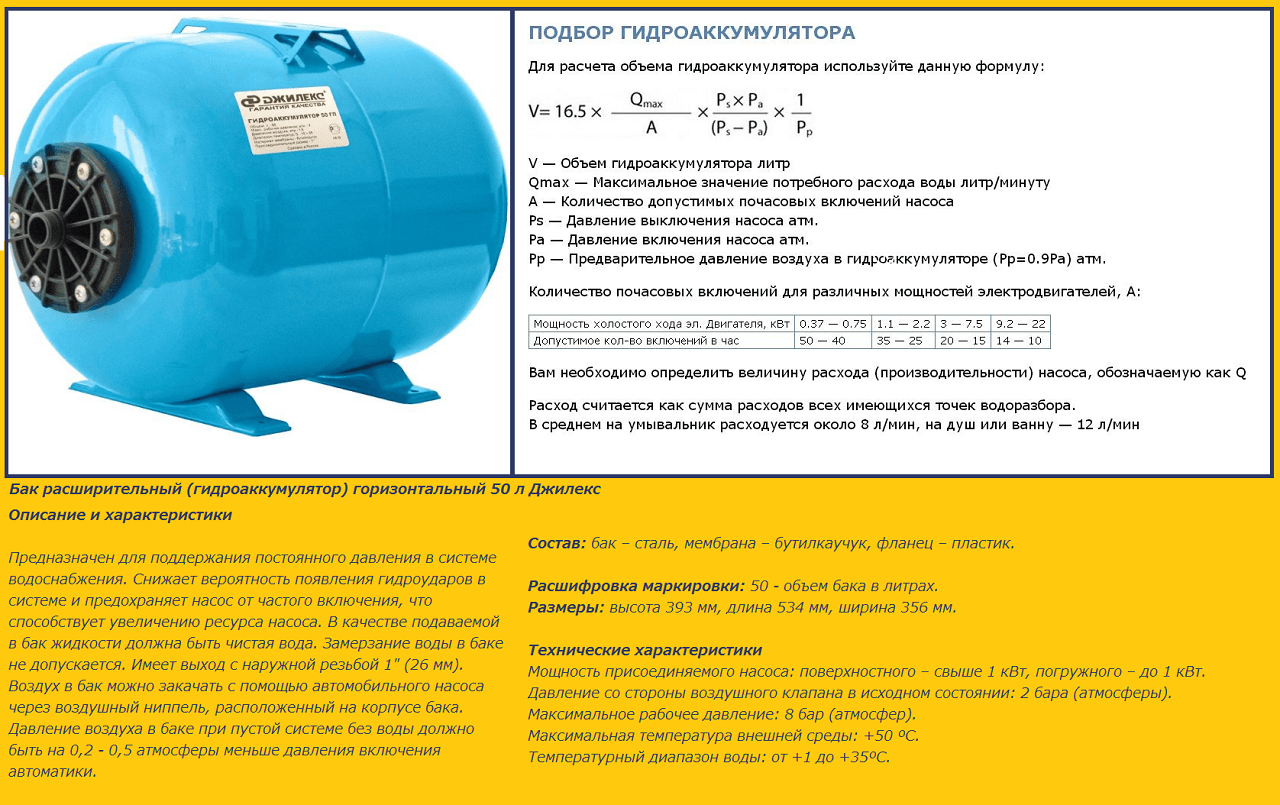

Перед покупкой нужно произвести подготовительные расчеты. Они заключаться в определении требуемых рабочих характеристик и черт гидробака.

Непременно взгляни это видео, там человек ведает как без помощи других избрать бак.

Мировоззрение «чем больше емкость, тем лучше» – неправильное. Очень большой припас воды приведет к ее застаиванию. В итоге могут размножиться вредные бактерии, образоваться осадок, показаться противный запах. Места таковой бак занимает много, весит трепетно. Если потребление маленькое, а электроэнергия отключается изредка, покупка такового оснащения нецелесообразна.

Очень малая емкость неэффективна, так как насос будет врубаться нередко, что неблагоприятно сказывается на сроке службы. Для расчетов применяется особая формула. В качестве альтернативного способа определения требуемого объема бака применяют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого применяют особые таблицы. Если условия совершенно стесненные, имеет смысл разглядеть возможность приобретение насоса с плавным запуском, и не растрачивать средства на гидроаккумулятор. Но если есть возможность установить оба элемента, достоинства будут заключаться к тому же в экономии. Но главное, такая система будет работать длительно и бесперебойно.

Где ставить гидроаккумулятор в системе водоснабжения: выбор места, схемы

Нереально комфортабельно проживать без комфортного доступа к питьевой воде. Потому большая часть домовладельцев стремятся заавтоматизировать работу и стабилизировать давление в автономном водопроводе. Для удачного заслуги поставленной цели следует знать, как избрать и где ставить гидроаккумулятор в системе водоснабжения. Разглядим конструктивные особенности оборудования, аспекты выбора монтажного места, главные схемы подключения, тонкости опции и расчета давления в устройстве.

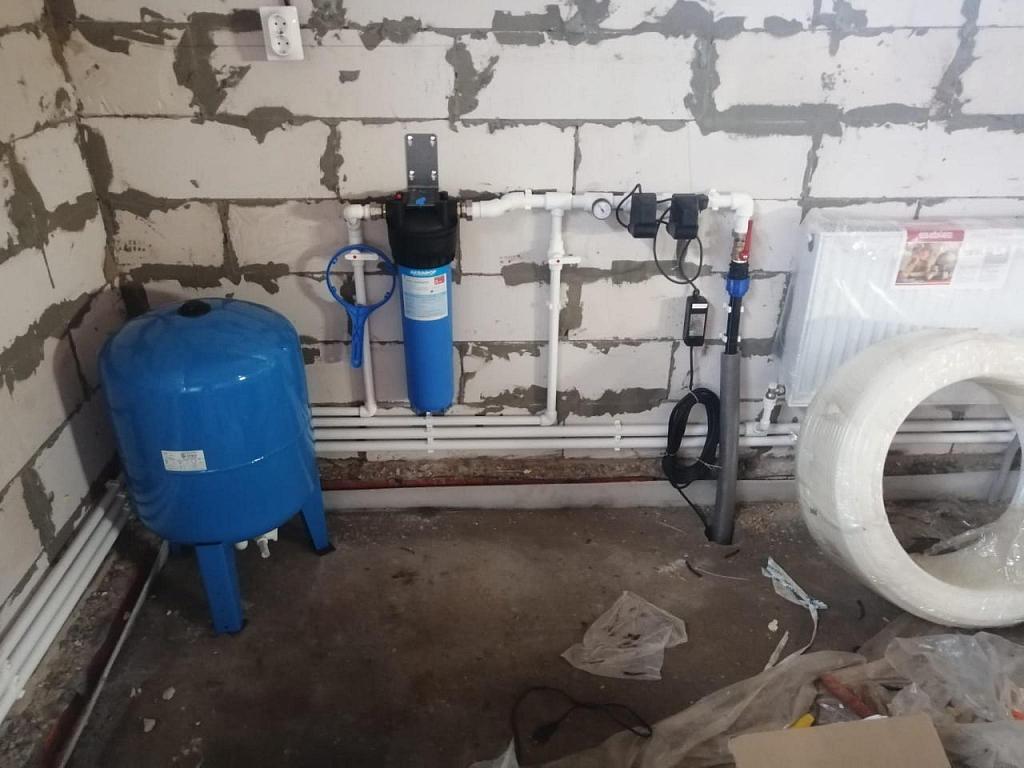

Подключение гидроаккумулятора к водопроводным трубам Источник https://xn--16-dlc2adgubb0b.xn--p1ai/images/works/worksImg3_d894c3e6203ea4bb51986351b49de4d1.jpg

Конструктивные особенности

Сине-голубые гидравлические батареи либо гидробаки представляют собой стопроцентно герметичные резервуары из металла. Снутри таких емкостей находится гибкая мембрана из резины. Она имеет грушевидную форму и заполняется водой. Для ее крепления к корпусу в конструкции предусмотрен фланец с патрубком. Практически она разделяет резервуар на две камеры.

Если в грушеобразной резиновой мембране возрастает объем воды за счет работы насосного агрегата, происходит уменьшение места, которое в устройстве занимает воздух. Тем самым увеличивается давление в присоединенной системе. Когда его значение будет соответствовать данному параметру, особое реле подает сигнал на приостановку работы электронасоса.

На заметку! Мембрана делается из бутила. Это крепкий материал, способный отлично растягиваться. Он препятствует контакту воды с железным корпусом изделия, так как ресурс находится в так именуемом резиновом мешке. Бутил обладает стойкостью к воздействию вредных микробов. Материал соответствует гигиеническим и санитарным требованиям. Потому у воды не понижается качество.

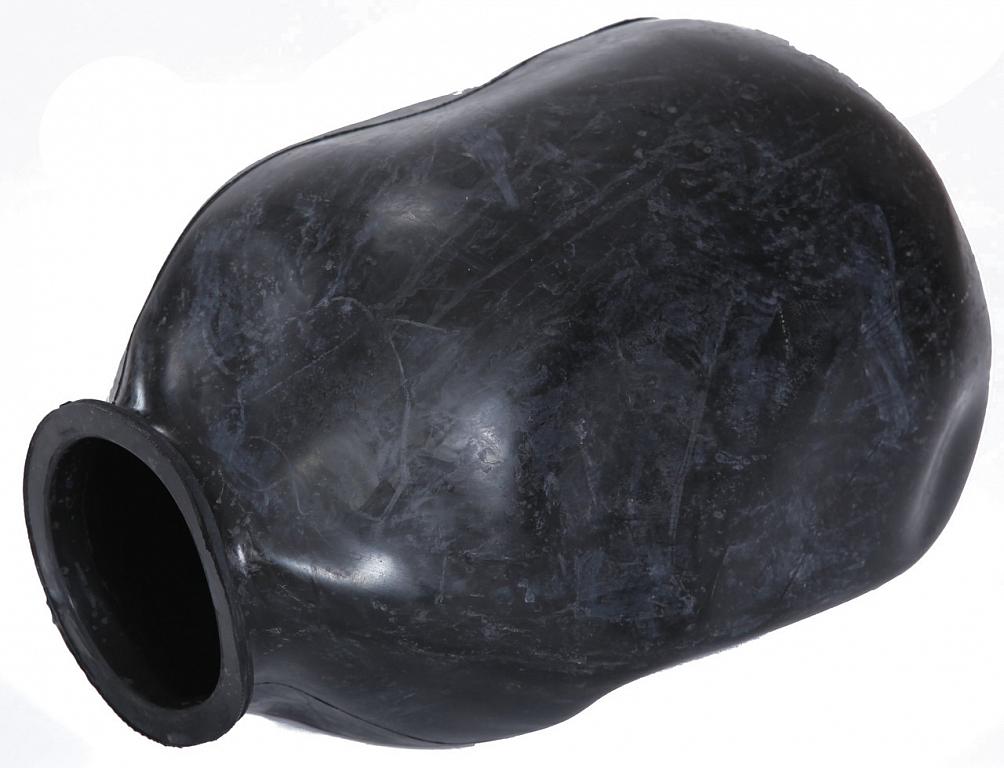

Вариант грушеобразной мембраны Источник https://odstroy.ru/wp-content/uploads/e/9/6/e9627397c2bc7d95f136da8b50b8aea1.jpeg

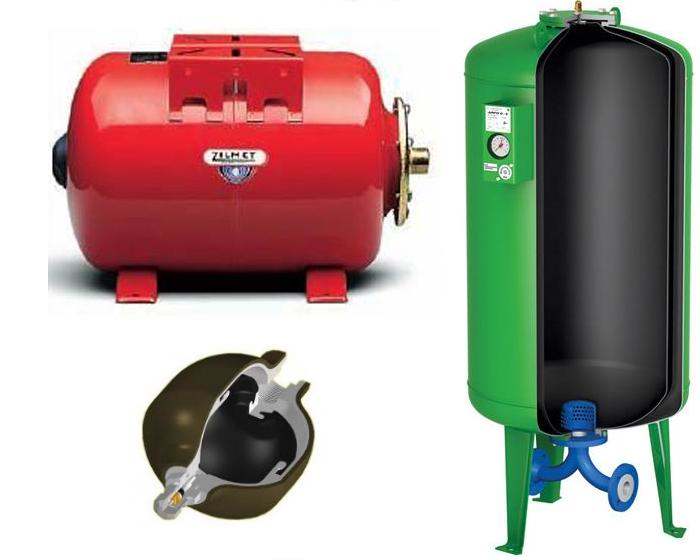

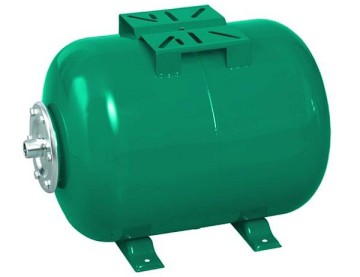

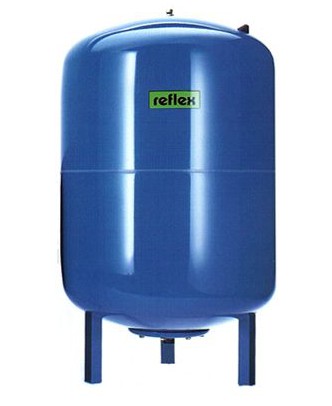

Производители выпускают гидроемкости с ножками, позволяющими делать установка на ровненьких поверхностях. В высшей части конструкции также предусмотрен опорный кронштейн, использующийся для размещения электронасоса.

Мембранный бачок заполняется через особый патрубок. Трубопровод к нему подсоединяется средством резьбы. Обычно подключение осуществляется к трубе, имеющей таковой же поперечник, как и резервуарный патрубок. Благодаря одинаковому сечению 2-ух частей не возрастает гидравлическое сопротивление в водопроводе.

В конструкции вертикального гидробачка с объемом более 50 л имеется пневматический клапан. Он позволяет регулировать давление в камере с воздухом. Для его накачивания используют авто насос, который подсоединяется к ниппелю. Элемент также может употребляться для стравливания воздушной среды.

На заметку! Удаление воздуха из горизонтальных моделей осуществляется через сливное приспособление. Для этой цели также может употребляться отдельный кран, который монтируют за гидробаком. Если стравить воздушную среду необходимо из устройства с маленькой вместимостью, тогда из него стопроцентно убирают аква ресурс.

Установка системы водоснабжения "под ключ"

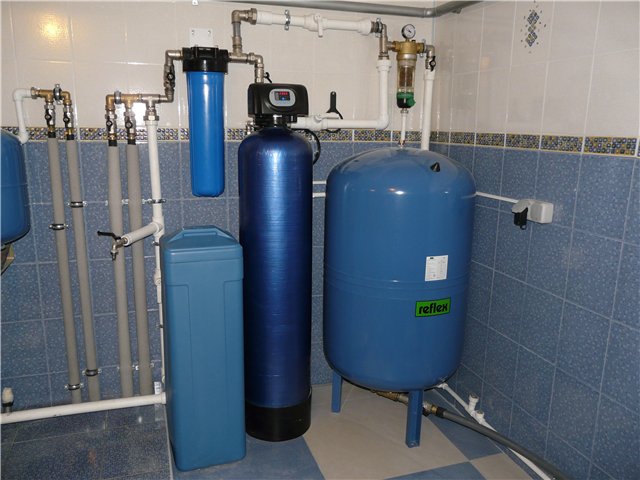

Установленная гидроемкость со сливным краном Источник https://stroy-podskazka.ru/images/article/orig/2018/05/gidroakkumulyatory-dzhileks-kriterii-vybora-i-pravila-ekspluatacii.jpg

Изделия в вертикальном и горизонтальном выполнении не отличаются друг от друга эффективностью и функциональностью. При их выборе учитывают свободное место для монтажа. Мастер не должен быть стеснен в действиях во время установки и обслуживания изделия.

В гидравлическом баке на резиновую мембрану давит накаченный воздух. Потому грушеобразный элемент не прорывается при наполнении. При помощи сжатой воздушной среды еще удается регулировать внутреннее давление гидроаккумулятора.

Принципиально! От опций реле зависит включение и отключение насоса. Можно установить различные режимы работы.

Если в доме открываются краны, жидкость расходуется из гидрорезервуара. Из-за уменьшения ее объема возрастает воздушная камера. Расширяющийся воздух давит на резиновую мембрану. Ее сжимание приводит к выталкиванию водянистой среды из емкостей. При всем этом давление в воздушной части миниатюризируется очень медлительно. Как значение достигнет установленной величины, происходит включение насосного агрегата. Конкретно по такому принципу работает гидроаккумулятор в связке с электронасосом и реле.

Как подключить гидроаккумулятор к погружному насосу

Для домашнего автономного водоснабжения принципиально обеспечить размеренный напор в сети. Это дозволит уменьшить неэффективную эксплуатацию насоса. Также во время открытия крана вода станет поступать сходу, без некий задержки.

Нельзя допускать возникновения гидроударов в системе водоснабжения. Такие явления разрушают не только лишь водопроводную систему, но и смежные агрегаты, к примеру, теплообменник котла либо выводят из строя посудомоечные машины. Дабы избавиться от всех негативных причин, следует знать, как подключить гидроаккумулятор к погружному насосу.

Конструкция гидравлических аккумов

Обычно, наружность этих аппаратов выкрашивается в синий или голубой колер, дабы отличаться от расширительных бачков, имеющих внешную красную поверхность. Составными частями гидравлического устройства являются такие элементы:

• железный корпус;
• мембрана из прорезиненного материала;
• крышка с клапаном для наполнения полости жидкостью;
• ниппельный узел, применяемый для закачивания сжатого воздуха;
• ножки с отверстиями для крепежных болтов, обеспечивающие устойчивость на ровненькой платформе.

Гидроаккумуляторами принято именовать железные полые сосуды, имеющие снутри мембрану, зафиксированную на внутренней стороне корпуса. Он является накопителем воды. Полость мембраны заполнена или незапятнанным воздухом, или консистенцией инертных газов. Дабы знать, как верно избрать гидроаккумулятор для скважины и водоснабжения, нужно учитывать, что рабочее давление снутри заполненной мембраны составляет около 1,5 атм. Это значение поддерживается в течение всего периода эксплуатации аппарата.

Перед тем, как подключить гидроаккумулятор к системе, его заполняют инертным газом либо обычным воздухом. Делается данная операция с помощью стандартного авто насоса. Если произошла перекачка значения, то довольно стравить через ниппель лишний воздух.

При поступлении воды вовнутрь бака, предотвращается разрыв груши. Она содействует также регулирование системного давления.

Существует три более пользующиеся популярностью группы гидравлических аккумов:

• Холодный. Применяется на магистралях с холодной водой. Отлично работает при защите от износа и во время сглаживания гидроударов.
• Жаркий. Делает все те же функции, что и холодный, но способен выдерживать брутальную температурную среду.
• Для отопления. Данный тип животрепещущ только в отопительных системах закрытого типа.

Функционирование аккума

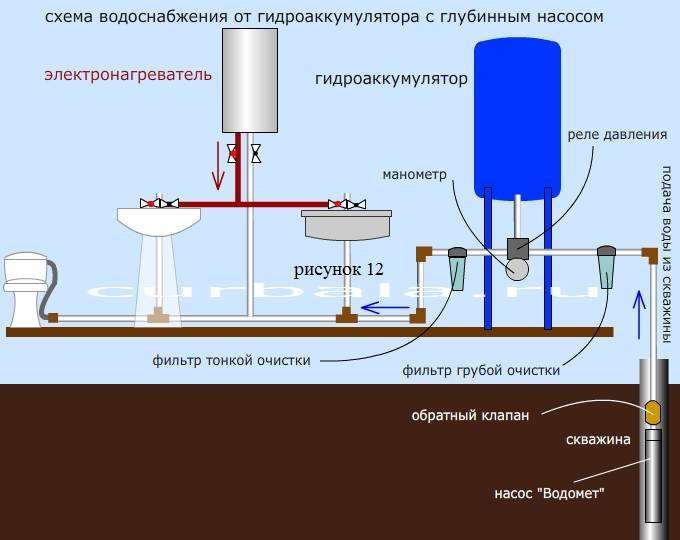

Схема подключения гидроаккумулятора содержит в себе цепочку из подающего воду насоса, магистрального трубопровода и самого аккума воды. Подача воды осуществляется конкретно вовнутрь резиновой мембраны, располагающейся в полости железного изделия. Процедура прекращается после заслуги паритетности в значениях давления.

Обычно, значения на манометре в таковой ситуации составляют 1-3 атм. Выйдя в рабочий режим генератора, автоматика отключает насос.

Когда потребитель открывает кран либо запускает посудомоечную машинку, скопленная в полости аккума вода перемещается в водопровод, так как там давление стало меньше, чем в гидроаккумуляторе. Это происходит равномерно, а на шаге, когда уровень давления в полости достигнул определенной установленной точки (настройку делает производитель либо потребитель продукта), врубается реле, подключающее подпиточный водяной насос. Через него происходит еще одно заполнение мембраны водой. Такие циклы происходят фактически повсевременно. Перед тем, как настроить гидроаккумулятор и реле, стоит ознакомиться с подробной аннотацией.

Интересуясь, как верно подключить гидроаккумулятор для водоснабжения, многие запамятывают о значимости его объема. Огромные размеры бака позволяют пореже использовать насос, ведь при маленьких расходах воды всякий раз не происходит подпитки. Перепад давления между наибольшим и наименьшим значением довольно большой.

Использование поверхностного насоса

Дабы знать, как верно установить гидроаккумулятор в системе водоснабжения, стоит изучить пошаговую вспомогательную аннотацию:

• Начинается все с проверки давления воздуха снутри газовой полости в аккуме. Значение нужно довести до таковой числа, дабы она была на 0,2…1,0 меньше, чем установленный производителем реле минимум.
• Проводятся работы со штуцером, имеющим 5 выходов, так как гидроаккумулятор подключить необходимо будет к манометру, реле, насосу. Последний выход животрепещущий для соединения водопроводной трубы.
• Отведенный для процедуры штуцер соединяется с бачком. Для этого пригодится жесткий шланг, имеющий в конструкции перепускной воздушный клапан.
• С нужным усилием затягиваем другие приборы так, дабы не сорвать резьбы.

После монтажа модуль нужно непременно протестировать под высочайшим давлением на выявление вероятных утечек в соединениях.

Перед тем, как настроить гидроаккумулятор и подключить к нему реле, отвечающее за регулировку давления, пригодится на последнем ознакомиться с установочными метками. Контакты подписаны, как «сеть» и «насос». Не нужно ошибаться с подключением электрики, дабы не вывести из строя агрегат.

Так как сосуд работает под высочайшим давлением, то нужно соблюдать наивысшую герметизацию во всех резьбовых соединениях. Для этого подойдет использование ФУМ ленты либо внедрение технического льна. Они в состоянии задерживать соединение до нескольких атмосфер, что типично для бытовых гидравлических систем.

Выбор модели

В продаже встречаются модели бытовых гидроаккумуляторов от 24 л до 1000 л. Отталкиваться нужно от того, какой необходимо обеспечить расход воды, также, применяется ли система для орошения.

Обычно, емкости в 24 хватает для нужд 2-ух человек. В расчет берется кухня, туалет и полив маленького участка. При завышенных требованиях рекомендуется использовать полости в 50 л. В данном случае просчитывают количество потребителей. Емкость можно поменять в хоть какое комфортное время на огромную по объему, ведь соединительные узлы у большинства моделей имеют однообразные резьбовые характеристики.

Внедрение насосных станций

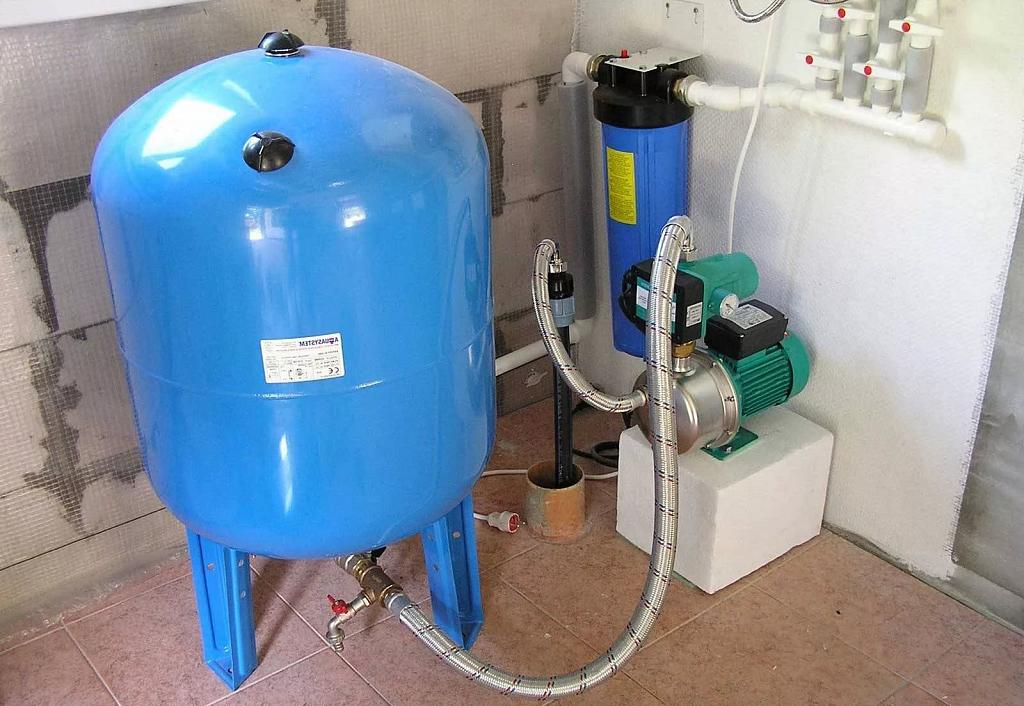

Если нет способности собирать отдельные элементы в цепь, можно приобрести насосную станцию. Это на сто процентов собранный агрегат, в набор которого входят:

• поверхностный центробежный насос;
• гидроаккумулятор;
• датчик давления;
• автоматическое реле.

Если источник воды находится далее 5 метров, станция должна идти как дополнение к еще одному насосу и датчику, в этом специфичность работы поверхностного оборудования.

При подключении гидроаккумулятора нужно на сто процентов обесточить технику. Рабочее давление составляет 2-2,5 атм, после нагнетания которых нужно провести проверку оборудования на предмет протечек и исправного включения.

Для чего нужен очередной гидроаккумулятор?

Дополнительный гидроаккумулятор обеспечивает более лучший режим работы. Дело в том, что в центробежный насос, равно как и любые другие, при включении почаще 6-7 раз за минуту выходит из строя в 3-4 раза резвее. Интегрированный гидроаккумулятор предназначен для того, дабы сглаживать разницу в давлении между включенным и выключенным агрегатом, тогда как дополнительный будет восполнить разницу, стабилизировать работу оборудования при нередком включении и увеличивать давление в системе.

Вертикальный либо горизонтальный?

Конструкция как вертикального, так и горизонтального гидроаккумулятора полностью схожа, потому выбор хоть какой из них – вопрос чисто личный. Какой из них подходит под определенные условия, тот и необходимо устанавливать. При маленьком количества свободного места вертикальный лучше.

Где приобретают насосы, насосные станции и комплектующие?

Все нужные для водоснабжения элементы продаются в строй и специализированных магазинах. Также их стильно заказать в сети, но пристально инспектировать работоспособность оборудования.

Непременно оформляйте гарантию. Сложные приборы, к числу которых относятся поверхностные и глубинные насосы, нередко выходит из строя по независимым от потребителя причинам.
