Как подключить люстру к двум проводам

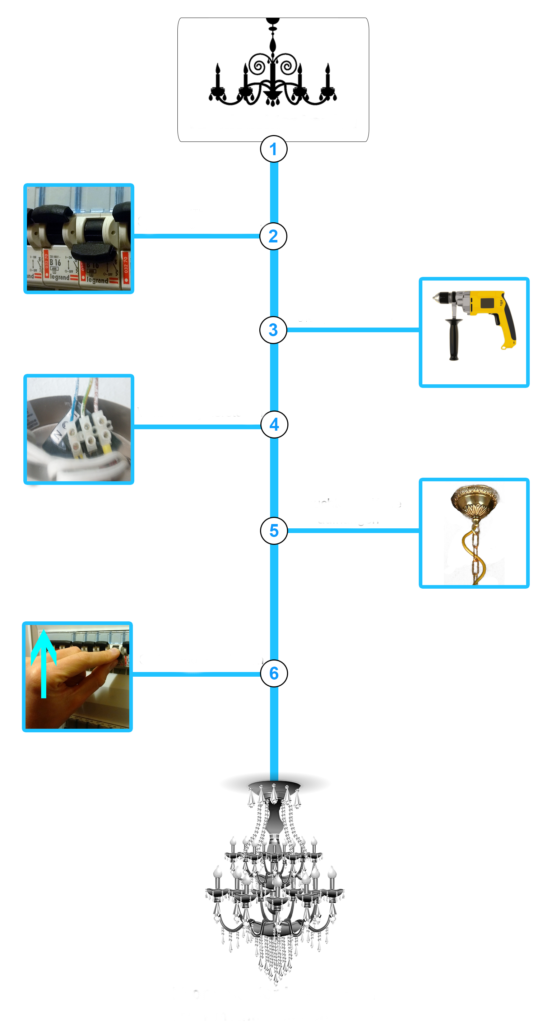

Что такое люстра? Это современный потолочный осветительный прибор с несколькими лампами, удаленными на равное расстояние друг от друга. Основная задачка люстры обеспечивать ровненькое, бестеневое освещение во всей комнате. В качестве источников света могут употребляться лампы накаливания, светодиодные либо люминесцентные источники света. Установка люстры является оканчивающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на 1-ый взор. Нужны малые электротехнические способности и стандартный набор обычных инструментов. Дабы установка прошла просто и неопасно можно придерживаться следующей аннотации.

Подготовка: прозвонка и определение фаз на потолке

Для начала необходимо обусловиться, сколько проводов выведено на потолке и для каких целей они нужны. Два торчащих провода означают, что все лампы будут включатся сразу, три и поболее позволяют сочетать с очередностью включения. Опытнейший электрик разберется с этим без усилий, но новеньким будет тяжело разобраться где фаза и ноль, и что делать с заземлением.

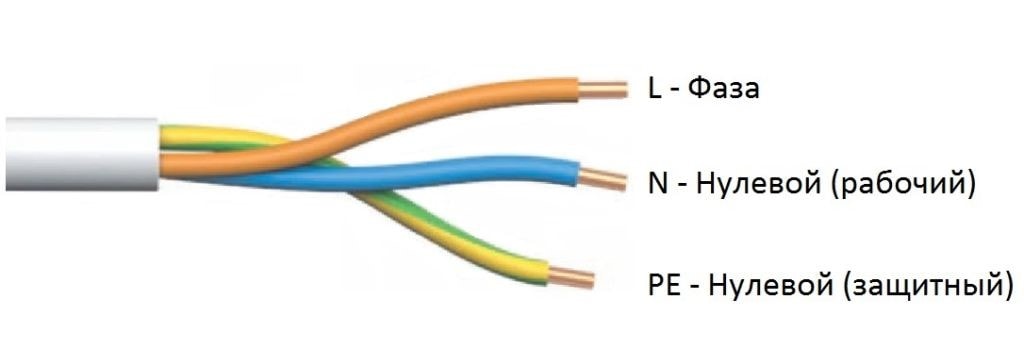

Провод заземления.

Встречается исключительно в домах новейшей постройки либо в помещениях, где был изготовлен ремонт с учетом всех требований по монтажу проводки. Имеет желто-зеленую оболочку, подключается к проводу того же цвета на осветительном приборе. В старенькых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод нужно заизолировать, дабы исключить куцее замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, темного, белоснежного, при всем этом необязательно цвет провода будет соответствовать «фазе» либо «нулю». Для четкого определения где какой провод концы нужно прозвонить особым тестером либо индикаторной отверткой – приспособление со интегрированным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением стенного выключателя «ВКЛ». Попеременно касаемся обнаженных концов проводов и смотрим итог. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Необходимо отметить, что тестер будет демонстрировать напряжение только между нулем и фазой. Для выключателя с одной кнопкой еще проще – два провода на потолке, из них один ноль, а 2-ой это фаза. Перед на чалом работ по подключению осветительного прибора непременно необходимо обесточить провода, лучше выполнить это выключением рубильника на счетчике.

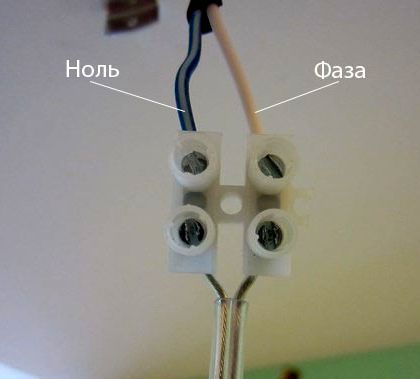

Провода на люстре

Самый обычной и распространенный вариант – это два провода на потолке и два провода на люстре, а на стенке установлен одноклавишный выключатель. Просто соединяем концу между собой. Лучше подключить таким макаром, дабы нулевой провод шел впрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно применять особые колодки либо скрутку с последующей изоляцией.

С 2-мя фазами и двухклавишным выключателем вероятны следующие варианты. Одна фаза изолируется, 2-ая подключается к люстре. В данном случае одна кнопка остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение осветительного прибора будет осуществляться хоть какой кнопкой.

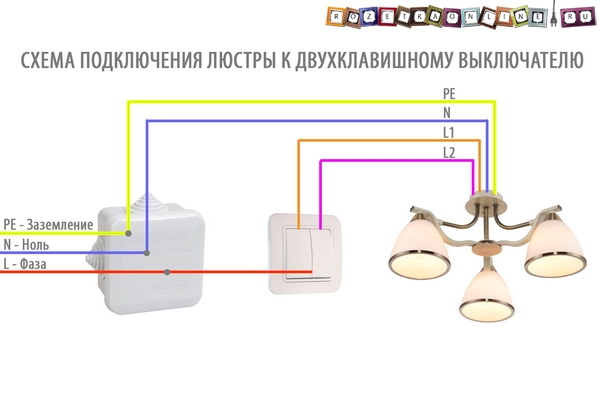

Подключение к двойному выключателю.

Подключают 2-х и поболее рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода 1-го цвета скручиваем между собой. Это будет ноль, по эталону провода должны быть синего цвета, но если применяется другой ничего ужасного. Оставшиеся провода в случайной форме разбиваем на две группы, при всем этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а потом подключаем к подходящим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в осветительном приборе 3 и поболее. В таковой схеме подключения группируются провода 1-го цвета. Одна скрутка будет подключаться к нулевому проводу, 2-ая к фазе. При включении все лампы в люстре будут зажигаться сразу.

Правила соединения проводов

Шуточки с электричеством плохи, потому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму либо обмотать изолентой. Нужно пропаять все подобные соединения, после этого оно станет долговечнее, контакт лучше, а нагреваться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Внедрение скрутки неприемлимо, потому используются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно испытать припаять к ней медный контакт подходящей толщины, но более 0,5 мм2 в сечении. Либо приобрести клеммную коробку большего размера, если позволяет место в осветительном приборе. Потом люстра подымается под потолок, совсем присоединяются провода нуля и фазы, все винты протягиваются, после этого она совсем закрепляется на собственном месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень обширно. Благодаря низкой стоимости и большому выбору, они популярны у населения, а вот с электрической внутренностью появляются трудности. Рекомендуется перед ее установкой и включением в сеть провести подготовительные тесты. Начнем с зрительного осмотра: халатные соединения, тонкие в сечении провода, слабенький слой изоляции на них уже должен заставить задуматься. Дабы проверить качество изоляции можно все провода собрать вкупе и испытать закоротить их на корпус через тестер. Устройство не должен давать никаких показаний. Если это не так, то люстру нужно разобрать и убрать причину. Потом проверяется контакт в каждом рожке раздельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом шаге можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того просит эталон и нормы безопасности.

Подключение галогенной люстры (с пультом и без)

Механизм работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со особыми добавками (бром, йод). Благодаря этому можно понизить габаритный размер лампы и напряжение до 12 либо 24 В. Для этого в каждом осветительном приборе такового типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в случайном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается к тому же блок управления. Подключение в данном случае остается таким же. Не спутать провода подключения с антенной, которая воспринимает сигнал с пульта.

Как без помощи других подключить люстру

Непрофессионалу работать с электричеством небезопасно. Вот поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких легких операций, как установка потолочного осветительного прибора.

И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, очевидно, появляется огромное количество вопросов, и неподменным ассистентом становится нужная информация в Вебе. Как верно подключить люстру, Для вас скажет наш интернет-ресурс. Разберёмся последовательно, по шагам, что необходимо выполнить, и разберёмся в различных вариантах подключения.

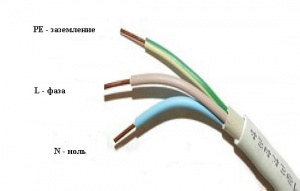

Определяем провода на потолке

Итак, прежде всего необходимо разобраться в имеющейся проводке. Здесь могут быть два-четыре проводника трёх типов:

«фаза»;
«ноль»;
заземление (исключительно в новостройках и домах после реконструкции).

Последний тип можно вычислить по жёлто-зелёному цвету, который он обязан иметь по эталону. Если у Вас нет заземления у люстры, его лучше сходу кропотливо заизолировать (при отключенном электричестве) и дальше не обращать на него внимания.

Непременно есть «ноль», другие провода — это «фаза». Обычно 1-ый — синего цвета, а 2-ые — чёрного либо кофейного. Но найти их точно можно т. н. прозвонкой, зачем применяют тестер-мультиметр либо индикаторную отвёртку.

На электрощитке свет должен быть включен, потому действуют с наибольшей осторожностью, ни при каких обстоятельствах не касаясь руками и другими частями тела проводов.

Индикаторной отвёрткой работать просто. Необходимо её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не зажегся — это «ноль».

«Прозвонка» при помощи мультиметра идёт следующим образом. Его переводят в режим «вольты», потом щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, характеристики на экране тестера не поменяются. Если это фаза и ноль, мультиметр должен показать 220 В.

Дабы уяснить результаты, лучше нанести отметки — к примеру, цветным маркером либо липкой лентой. Дальше электроснабжение на щитке отключается.

Подключение осветительного прибора с 2-мя и 3-мя проводами

Если и у устройства, и на потолке по два проводника, они попарно скручиваются вместе в любом сочетании, ошибиться здесь нереально.

Если же в проводке три «выхода», а выключатель двойной, вероятны такие варианты:

Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения осветительного прибора нужно будет жать обе кнопки выключателя.
Одна из фаз подключается, 2-ая изолируется. При таком варианте одна из кнопок остается просто неактивной.

Речь до сего времени шла о монтаже осветительного прибора с одной лампочкой, сейчас побеседуем о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.

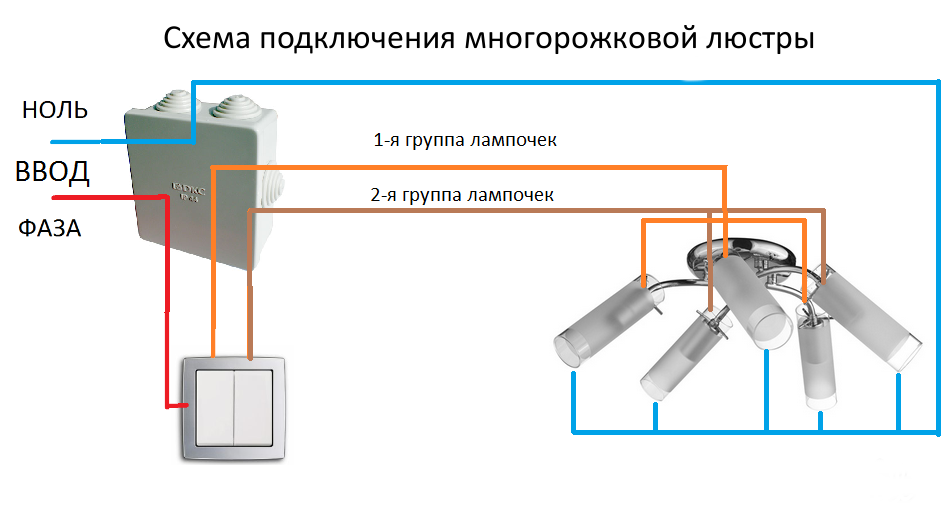

Установка осветительного прибора с несколькими рожками

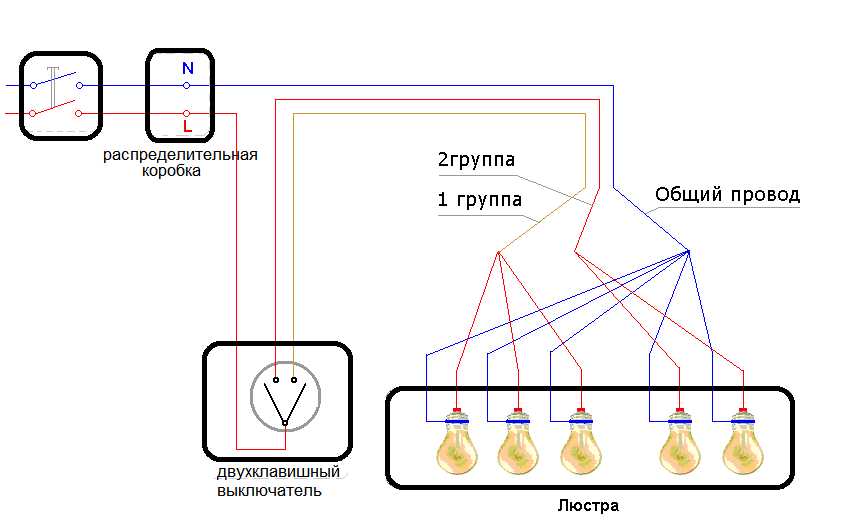

Разберёмся поначалу с ситуацией, когда в комнате двухклавишный выключатель.

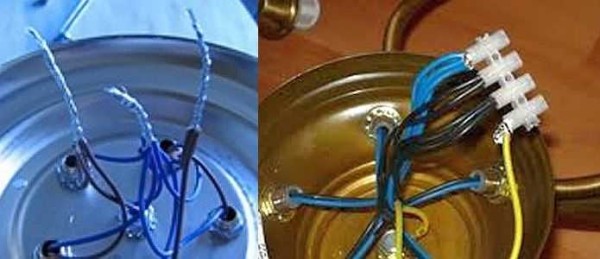

В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Нужно поделить их все на три группы. Объясним, что необходимо выполнить:

Прежде всего — скрутить все «нули».
Другие, которые соответствуют «фазе», разбиваются на две группы. Принцип обычный: за одну будет отвечать одна кнопка, за другую — другая. Разбивка может быть какой угодно: 2+2 либо 3+1 для четырёхрожковой люстры, 3+2 либо 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» устройства с «нулями».
К проводам на потолке подключение идёт по обыкновенной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».

Если кнопка у выключателя одна, необходимо скрутить провода люстры по цветам, другими словами получится не три группы, а две. Все лампы, соответственно, будут врубаться и выключаться сразу по нажатию.

Три кнопки у выключателя (и поболее) бывают обычно тогда, когда не считая люстры он держит под контролем ещё какое-то локальное освещение. Потому никаких принципных различий в монтаже в этом случае нет.

Особенности галогенных устройств

Невзирая на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 либо 24 В, потому на входе установлен понижающий трансформатор. Схема уже заблаговременно собрана, и свободными остаются только два провода, ведущие от скрутки — их и необходимо подсоединить в любом порядке к «фазе» и «нулю» на потолке.

Если люстра оснащается ещё пультом ДУ, то кроме трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется 3-ий — антенна приёмника. Его при подключении использовать не надо — он отвечает за связь с пультом.

Принципиально! Осветительные приборы с трансформаторами либо пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью

Особенности связаны с подключением уже приготовленных проводников люстры к проводам выключателя. Тут безотступно советуют обойтись совершенно без скруток — в особенности если соединяются дюралевая и медная проводка.

Таковой контакт будет равномерно окисляться, что приведёт в наилучшем случае просто к нагреву (отследив по запаху, можно поправить положение), но он может начать искриться. Это небезопасно, в особенности при близости обоев и других легковоспламеняющихся материалов.

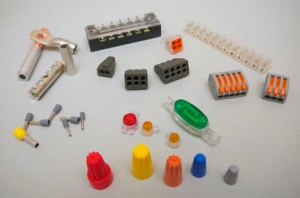

Обычно к люстрам в комплекте идут клеммные коробки. Но подобные устройства можно отыскать в магазине, тем паче что по качеству они обычно даже превосходят.

К примеру, в продаже можно отыскать:

Полиэтиленовые клеммники. Снутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть аспекты: алюминий зажимать нельзя (в последнем случае — подтягивать соединение раз в год), латунь — очень аккуратненько.
Колодки из чёрного пластика — Terminal Blocks. Из плюсов — придавливает не винт, а железная пластинка, и больше подходит для алюминия, недочет — громоздкость (продаются по 6 гнёзд минимум).
Самозажимные клеммники. Это комфортные разовые изделия, которые автоматом придавливают провода и не дают выпасть.
Коробки с рычагами от Wago. Также изделия с комфортной устройством, но могут употребляться многоразово, подходят для проводов различного поперечника и типа, в целом упрощают процесс соединения.
Скотч-локи. Подходят только для светодиодных осветительных приборов и других слаботочных устройств. Но в остальном также комфортны — ординарны, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.

Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением более 0,5 мм2, и в клеммник вставляется его свободный конец.
