Легкая, казалось бы, операция — установка новейшей люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и неясно, что и с чем соединять. Как подключить люстру с различным количеством рожков (и проводов) к выключателю и будем дискуссировать.
Подготовка: прозвонка и определение фаз на потолке
Тем, кто хоть незначительно значком с электросетями это не пригодится, остальным полезно. Человеку, не имеющему повсевременно дела с электричеством ориентироваться бывает трудно. Дабы не путаться, поведаем все по порядку: как отыскать в проводах на потолке фазу (либо фазы) и ноль, что делать с заземлением. А позже, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В итоге подключение люстры своими руками будет вам обычный задачей.
Провод заземления

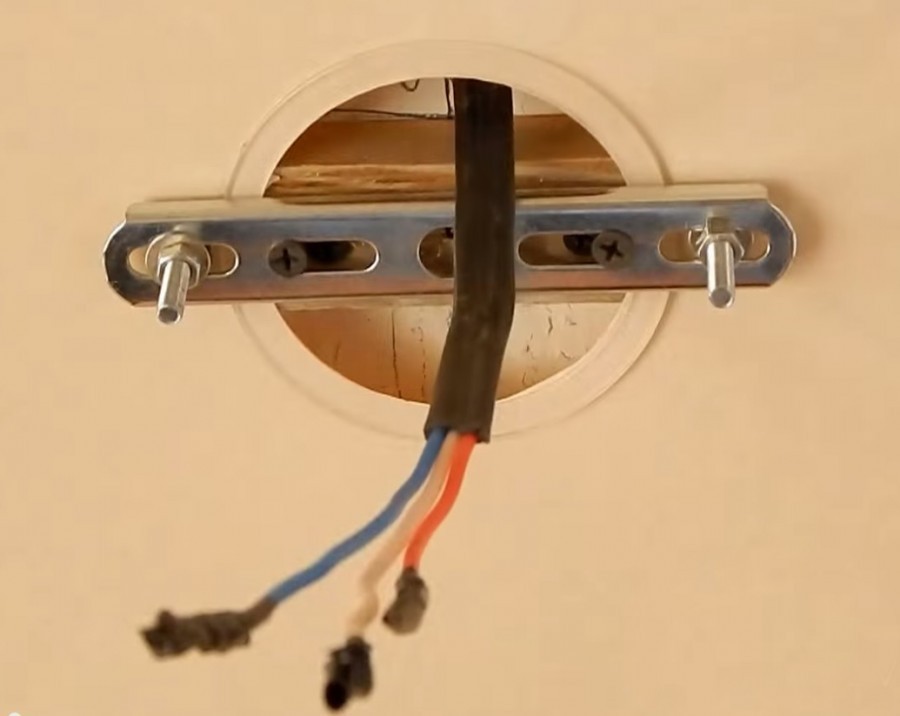

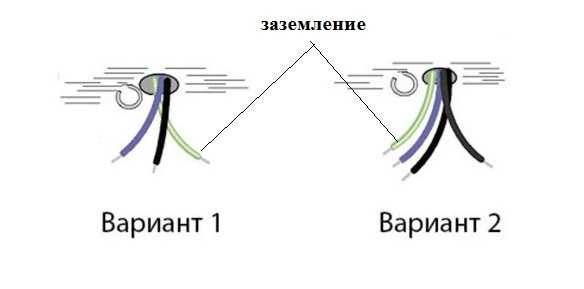

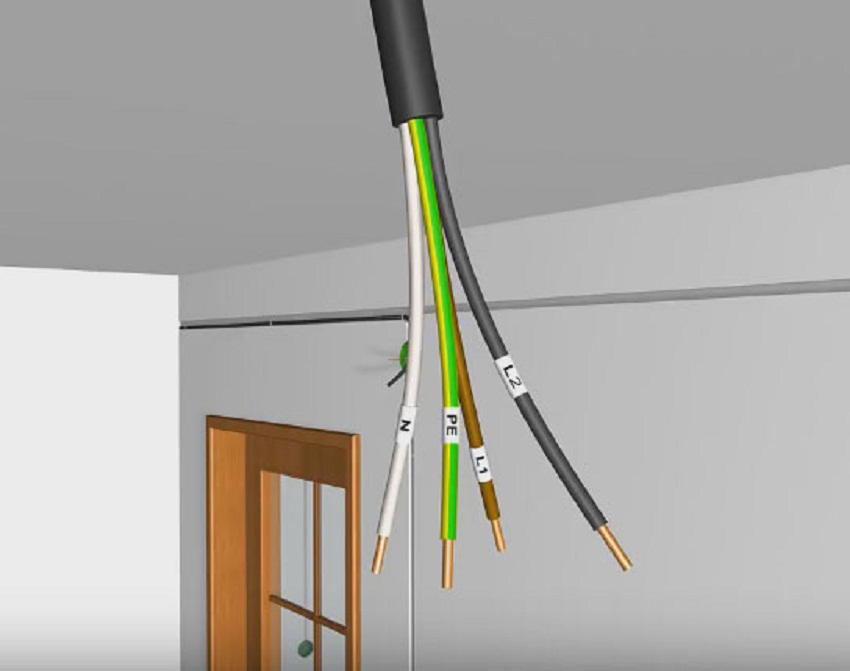

Если проводка уже изготовлена, на потолке торчат два, три либо четыре провода. Какой-то из них — точно «ноль», другие — фаза, еще может быть заземление.
Провод заземления есть в домах новейшей постройки либо не так давно отреставрированных
Провод заземления есть далековато не всегда, исключительно в домах новейшей постройки либо после полгого ремонта с подменой проводки. Согласно эталону он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, обнаженный провод кропотливо изолируем и оставляем в таком виде. Бросить его незаизолированным нельзя — случаем сможете закоротить.
Ищем фазы и ноль
С остальными проводами необходимо разбираться: где «фаза» а где «ноль». В домах старенькой постройки все провода обычно 1-го цвета. В большинстве случаев — темного. В новостройках могут быть черные и синие, либо карие и синие. Время от времени находится красный. Дабы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стенке двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из кнопок и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) либо индикаторной отверткой (это особая отвертка с лампочкой, которая зажигается при наличии напряжения). При работе перевести кнопку выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, кнопки выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Прозвонка проводов на потолке темтером

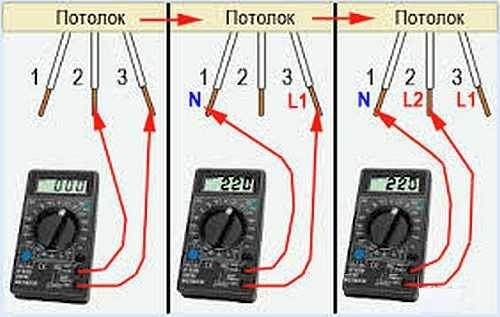

Как прозвонить и найти провода тестером показано на рисунке. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к обнаженным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы отыскали такую пару, вероятнее всего, — это две фазы. 3-ий провод, вероятнее всего, «ноль». Сейчас каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы отыскали ноль — в интернациональной спецификации он обозначается буковкой N — и две фазы — обозначаются L. Если все провода 1-го цвета как-то обозначьте их: краской, цветным маркером, кусочком липкой ленты. Фазы — одним цветом, ноль — другим.

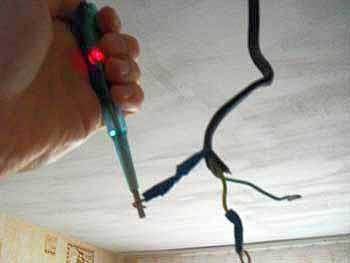

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к обнаженному проводнику. Светится — фаза, нет — ноль. До боли просто.
Внедрение индикаторной отвертки для поиска фазы
Если проводов торчит только два, то какой-то из них — фаза, другой — ноль. При всем этом на выключателе одна кнопка. Других вариантов нет.
Провода на люстре
Подключить люстру с 2 проводами просто: какой-то из них прикручиваете на фазу, другой на ноль. Какой-куда — не принципиально. Если фазы на потолке две, а выключатель на стенке двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В данном случае для выключения придется переводить в положение «выключено» обе кнопки, а врубаться освещение будет от хоть какой из них.
- Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна кнопка. 2-ая — пустовать.

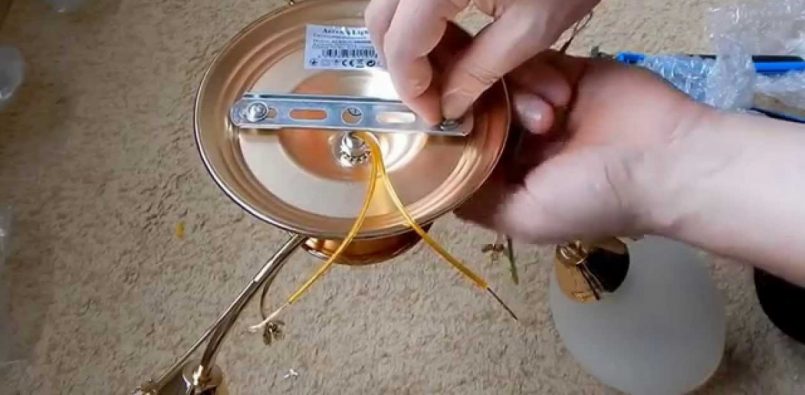

Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в случайном порядке
На многорожковых люстрах проводов точно больше 2-ух. С предназначением желто-зеленого мы обусловились. Это — заземление. Если таковой же провод есть на потолке, соединяете с ним. С остальными тоже необходимо разбираться.
Люстра с 3 проводами подключается ненамного труднее. Если какой-то из них — заземление (желто-зеленого цвета) его можно:
- игнорировать — если провода такового цвета (либо схожего) нету на потолке,
- подключить к такому же по цвету.
Фактически, других вариантов нет. Три провода в главном у осветительных приборов с одной лампочкой. С 2-мя — это устаревшая конструкция, с 3-мя — более современная, соответственная животрепещущим советам.
Подключение к двойному выключателю

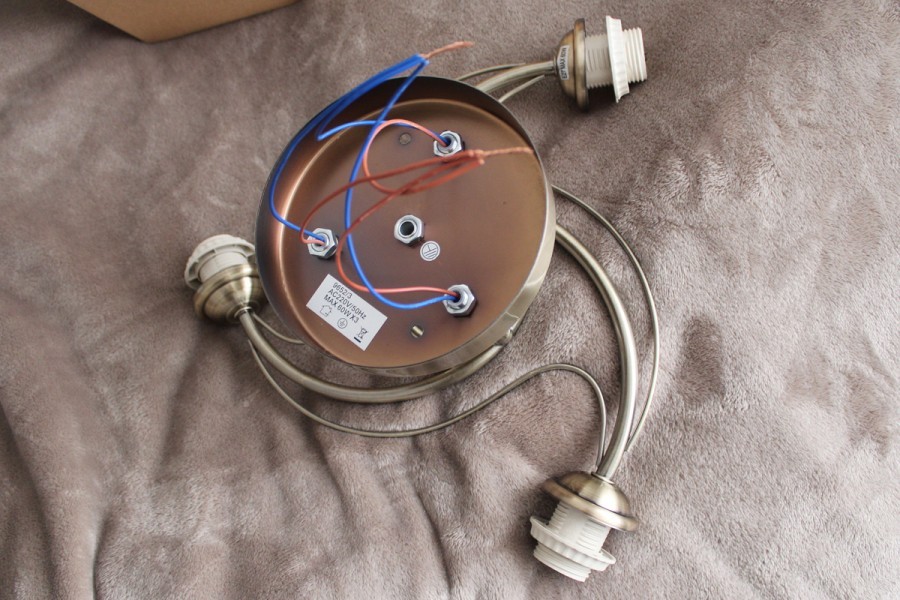

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. В большинстве случаев это синие и карие провода, но встречаются и другие варианты. Для подсоединения к двойному выключателю все их необходимо разбить на три группы: две фазы и один ноль.

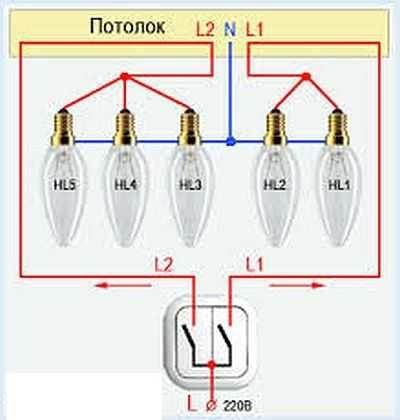

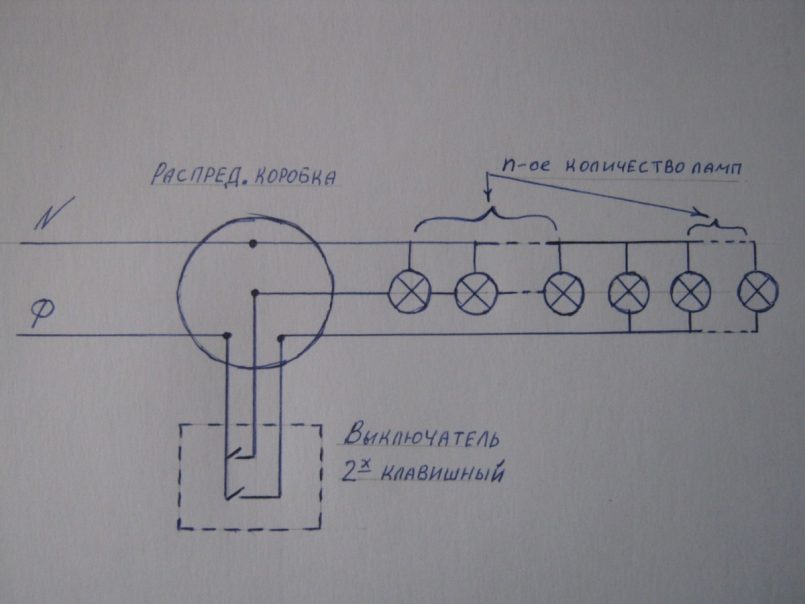

Как подключить пятирожковую люстру к двухклавишному выключателю
Поначалу все синие провода объединяют между собой и хорошо скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных устройств это непринципиально. Но по эталону синим цветом обозначают конкретно «ноль». Принципиально только, дабы в скрутку не попали проводники, окрашенные в другой цвет. На рисунке ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».
Сейчас оставшиеся разбиваете на две группы. Разбивка случайная. Одна группа лампочек будет врубаться от одной кнопки, 2-ая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 либо 1+3. А вот с 3-мя лампочками без вариантов: 1+2. Разбитые провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

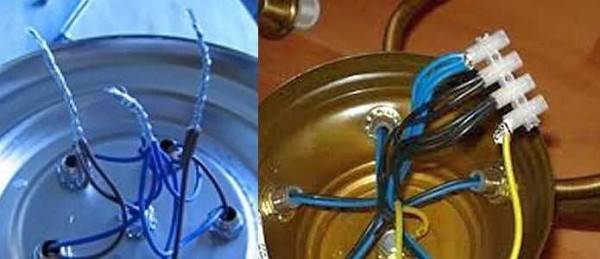

Перед тем как подключить люстру, проводники группируют
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только 2-ух цветов, все очень просто. Все проводники 1-го цвета скручиваете обнаженными частями и соединяете с одним из проводов на потолке (непринципиально с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в данном случае показана на рисунке ниже.

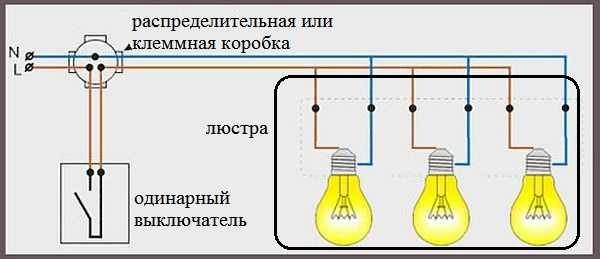

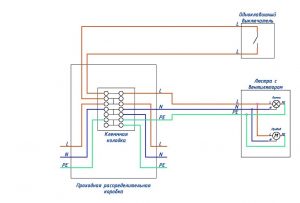

Схема подключения люстры к одноклавишному выключателю
При таком включении сразу зажигаться будут все лампочки.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Поэтому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Соединить провода от люстры и выключателя необходимо в клеммной коробке
Такая скрутка в какой-то момент окислится и начнет нагреваться. Очень лучше такие соединения пропаять. Если вы умеете обращаться с паяльничком и оловом, непременно это сделайте. Так будет гарантирован обычный контакт и нагреваться соединение не будет.
Сейчас о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Нужно применять клеммные коробки. Большая часть современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине либо торгующем осветительными устройствами.
При использовании таковой клеммной коробки появляется неувязка: скрутка из огромного числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный либо многожильный, сечением более 0,5 мм 2 ). Это соединение отлично заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длиннющий не нужен — см 10 более чем довольно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее за ранее укрепляют, после этого в клеммник в подходящем порядке подключают провода. При всем этом принципиально один напротив другого установить «ноли». Фазы к фазам подсоединяются в случайном порядке.
Как делят провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в .
Подсоединение китайской люстры
Большая часть относительно дешевых люстр на рынке родом из Китая. Чем они неплохи, так это огромным ассортиментом, а вот с качеством электрической сборки бывают задачи. Поэтому, перед тем как подключить люстру, необходимо проверить ее электрические свойства.
Поначалу инспектируют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего демонстрировать не должен. Если какие-то показания, у вас два варианта: находить и подменять покоробленный провод либо отнести на обмен.
2-ой шаг проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с подходящим контактом. Устройство должен демонстрировать КЗ (куцее замыкание либо символ бесконечности зависимо от модели).
После проверки начинаете группировать провода, как описано выше.
Подключение галогенной люстры (с пультом и без)
Галогенные осветительные приборы работают не от 220 В, а от 12 В либо 24 В. Поэтому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и необходимо соединить с проводами, торчащими на потолке. Подключается в случайном порядке, «фаза» и «ноль» — не имеют значения.

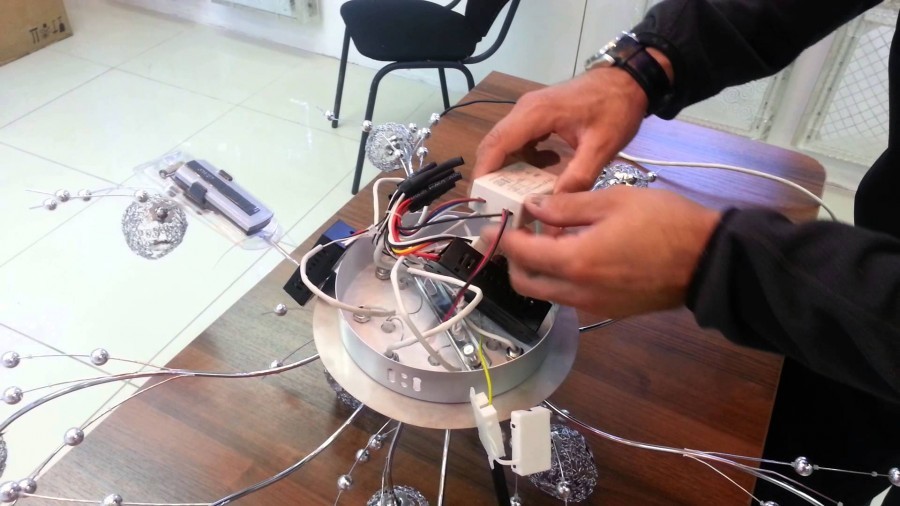

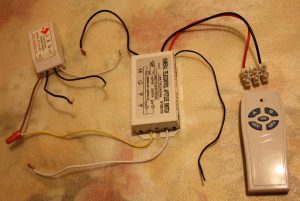

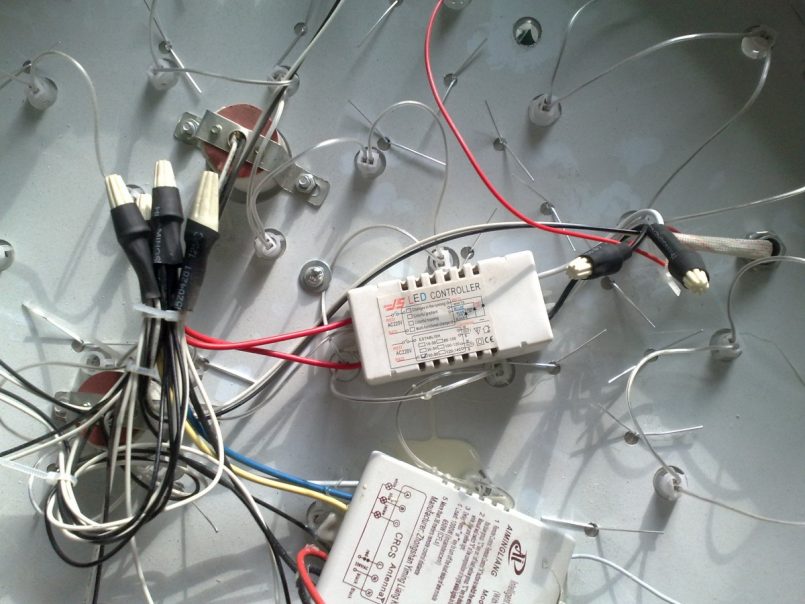

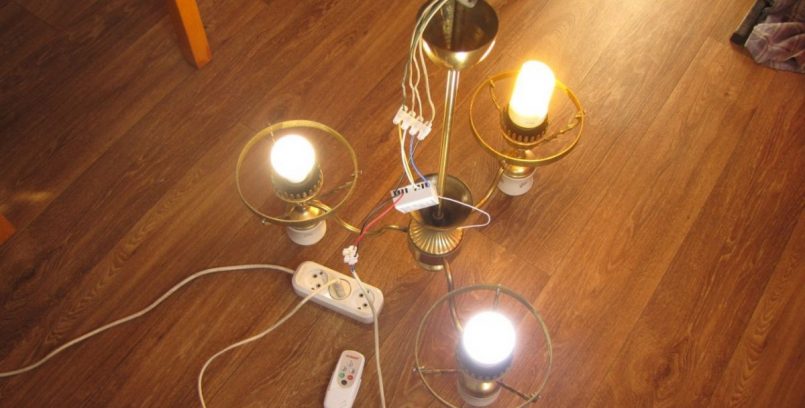

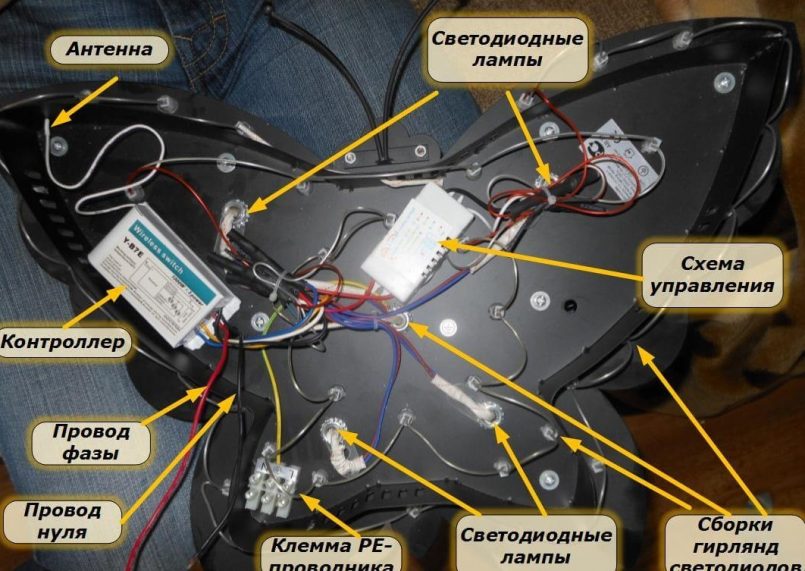

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые необходимо соединить с теим, что есть на потолке. Идущий с другой стороны 3-ий проводник (он узкий) — это антенна, с помощью которой «общаются» пульт и блок управления. Этот проводник остается снутри стакана в таком виде, в каком он есть.
Как подключить люстру своими руками: схемы подключения с 2, 3 и 4 проводами. Подключение к двухклавишному выключателю (150 фото + видео)
В жизни каждого мужчины приходит момент, когда нужно повесить новейшую люстру либо поменять старенькый вариант. Естественно, можно вызвать спеца, и доверить всю работу ему. Но при обладании некоторыми способностями и соблюдении техники безопасности можно произвести работы по самостоятельному подключению люстру.
В этой статье мы попытаемся дать пошаговую аннотацию, о том, как верно и неопасно подключить люстру.
Короткое содержимое статьи:
Нужные инструменты для проведения работ
Для проведения высококачественной установки люстры, для вас нужно приготовить инструмент, который понадобиться во время работы.
- Отвертки. Нужно приготовить три вида отверток. С плоским концом, фигурную и индикаторную отвертку.
- Плоскогубцы
- Ножик
- Вольтметр
- Изоляционная лента либо соединительные клеммы.
Предварительные работы
До того как начать установку новейшей люстры, для вас нужно демонтировать старенькую люстру. Советуем создавать демонтаж при отключенном энергоснабжении помещения.
После того как сняли люстру, для вас нужно обусловиться с проводами по которым происходит питание.
В главных вариантах к люстре подходят три провода. Это фаза, ноль и заземление. Для правильной установки люстру, нужно найти какой провод соответствует обозначенным маркировкам.
Виды проводов
- Заземление. Провод заземления найти до боли просто. Изоляция провода окрашена в желто-зеленый цвет.
- Фаза. Обычно фаза проходит по проводу имеющий карий цвет.
- Ноль. В обыденных вариантах изоляция такового провода окрашена в синий цвет.
Для более четкого определения, где фаза либо ноль, нужно пользоваться индикаторной отверткой. Дотронувшись кончиком отвертки до обнаженного провода, точно обусловьте, по какому из проводов проходит фаза.
После чего пристально разглядите провода на люстре. Если на люстре несколько рожков, то от каждого рожка будет отходить по два провода. Один нулевой, другой с фазой.
Обычно однотипные провода в люстре покрашены одинаковым цветом. Потому при присутствии нескольких рожков следует скрутить провода 1-го цвета в один жгут, а другого цвета в другой.
В итоге у вас в конструкции люстры будет три провода: фаза, ноль, заземление.
Подключение люстры
После того как обусловили с проводами на люстре и на потолке, можно приступать к подключению люстры своими руками.
Для комфортной установки люстры советуем пользоваться стремянкой. Вы будете ощущать себя более комфортабельно в таких критериях.
Не советуем применять стулья либо другие варианты. Во-1-х, вы сможете не достать до потолка со стула, во-2-х, стул либо другой метод является не очень устойчивым вариантом.
После установки стремянки можно приступать к главным шагам подключения. Сначала, нужно соединить провода заземления на люстре и потолке.
Напоминаем, что все работы по подключению люстры нужно проводить при отключенном электричестве в помещении. Для этого на счетчике нужно отключить кнопки либо выкрутить пробки, если они находятся.

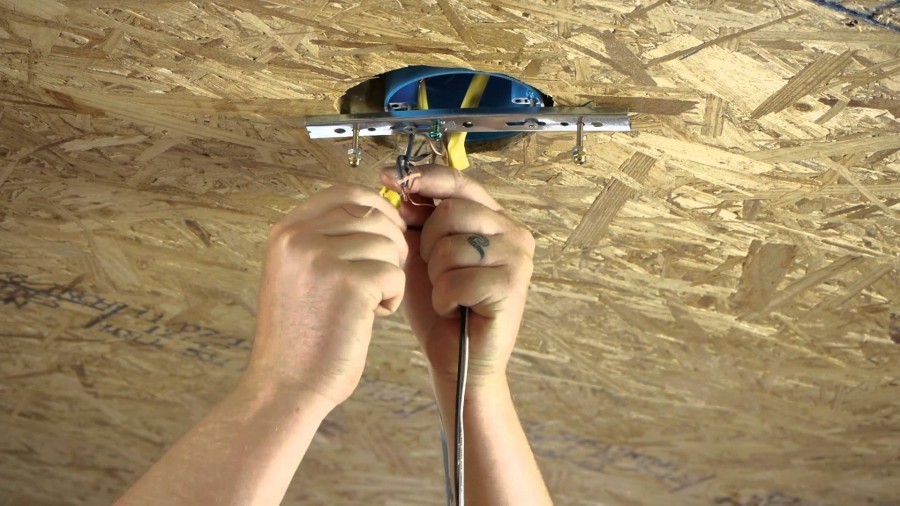

Соединив провода заземления, можно приступать к соединению проводов с фазой и нулем. В обыденных случаях создают соединение проводов при помощи скрутки.
Стоит держать в голове, что таким вариантом можно пользоваться, если провода на потолке и люстре имеют однообразный состав. Можно соединять вкупе только медные либо дюралевые провода.
Если у вас разнотипные провода, то рекомендуем пользоваться соединительными колодками. При однотипных проводах так же можно пользоваться колодками.
Проверка подключения
После окончания работ по соединению проводов следует проверить изоляцию в местах соединения. После чего можно подать электричество и проверить качество работы.
Видите ли каких-то сложностей для того, что бы верно повесить люстру, не существует. С этим может совладать хоть какой желающий.
В конце статьи напоминаем, что существует несколько методов подключения люстры. Все находится в зависимости от вашего варианта люстры и количества проводов, которые предусмотрены для питания.
При появлении каких-то сложностей вы сможете пользоваться спец веб-сайтами, на которых спецы сумеют для вас посодействовать в разрешении появившейся задачи.
Подключить люстру — обычная аннотация по установке и подключению (110 фото)
О том как подключить потолочную люстру к различным видам выключателей думает хоть какой, кто хотя бы раз в жизни менял интерьер собственного жилья. Вначале может казаться, что ничего сложного в этом нет. Но для того, кто не разбирается в основах электрики, данный процесс может стать истинной неувязкой.

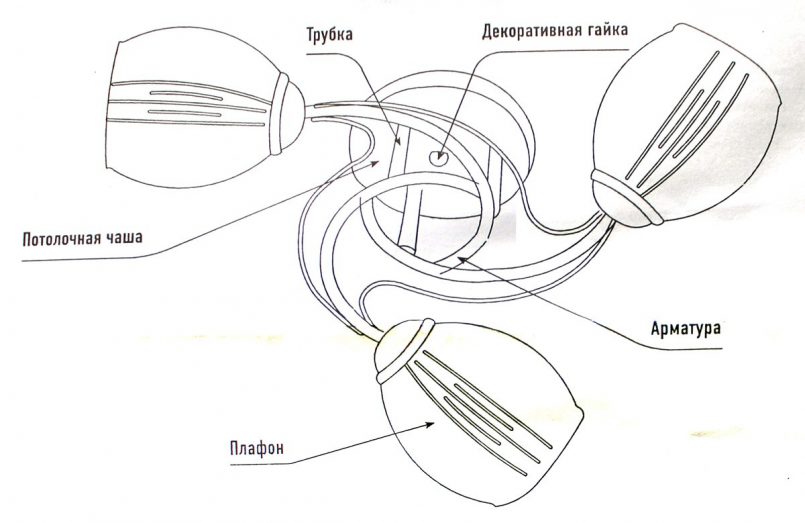

Люстрой именуют потолочный устройство освещения, который помещение заполняет бестеневым световым потоком. Источниками света в ней представлены люминесцентными либо стандартными лампами накаливания, светодиодами.

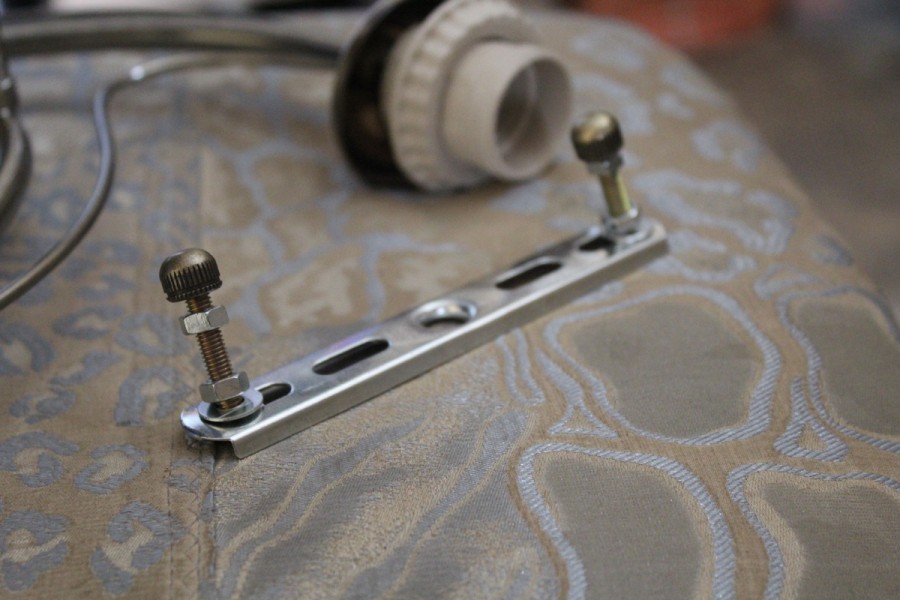

Время подключения подобного осветительного прибора будет зависеть от конструктивных особенностей и метода крепления.
Для начала следует узнать, сколько шнуров есть в потолочном месте крепления. При наличии всего 2-ух проводников в осветительном приборе будут пылать сходу все лампочки.
При подключении схожей модели не возникнет сложностей. Если же из потолочного полотна выходят 3 кабеля, то лампочки могут группироваться зависимо от потребности. Тут могут появиться определенные трудности с соединением подходящих проводников между собой.
Техника неопасной работы и «прозвон» кабелей
Основное требование безопасности, когда подключается потолочный осветительный устройство, заключается в полном отсутствии тока на всем участке электропроводной магистрали. Просто выключить свет не получится, потому принципиально стопроцентно выключить в электрощитке автоматы.
Дабы верно подключить осветительный прибор следует приготовить проводники для предстоящего тестирования методом разделения их так, дабы они не могли соприкасаться один с другим.
- L – фазный провод;
- N – нулевой проводник;
- PE – заземление. Данный проводок имеет желто-зеленый окрас.
Но маркировка цветом встречается не всегда, потому, дабы узнать, где какой проводник, нужно дополнительно их «прозвонить» при помощи индикаторной отвертки.
Перед этим выключатель в щитке необходимо перевести в режим «ВКЛ», потом попеременно отвертку присоединяют к обнаженному концу проводник. Если при контакте на отвертке зажигается индикатор, то это означает, что кабель находится под напряжением, соответственно это фаза.
По окончанию «прозвонки» каждый проводок следует маркировать любым образом (при помощи цветного скотча). Потом электропитание вновь отключается.

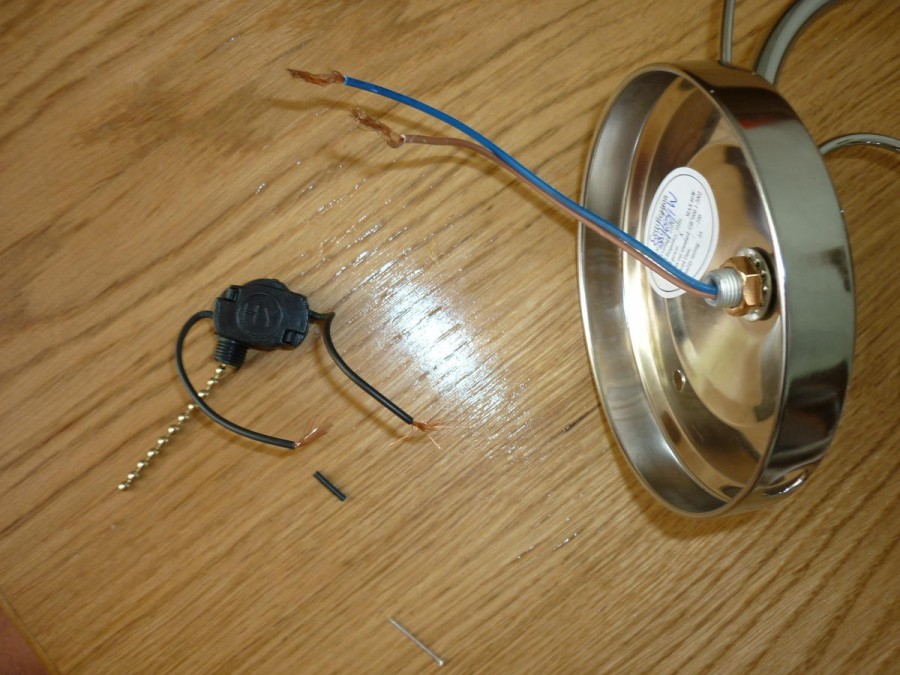

Провода на приборе
Количество кабелей, выходящих из осветительного прибора, бывает различным. Если подключается модель с 2-мя проводниками, то все очень просто: один смешивается с фазой, другой – с нулевым. При всем этом куда и какой не так принципиально.
Если на потолочном полотне есть пара фазных проводов, а у выключателя две кнопки, то подключений будет несколько.
Оба фазных шнура скручиваются и подсоединяются к люстровой фазе. При всем этом выключение устройства будет осуществляться сходу парой кнопок, а включать свет можно будет хоть какой их них.
Соединение 1-го потолочного фазного шнура с кабелем на приборе, при всем этом 2-ой просто изолируется. Тогда работать будет единственная из кнопок.
Стоит раздельно сказать, как подключить люстру с 3-мя проводами. Если одним из проводников будет являться заземление, то его может быть или изолировать (когда на потолочной плите таковой же кабель отсутствует), или скомбинировать с таким же потолочным проводником.
Подключение к двум кнопкам

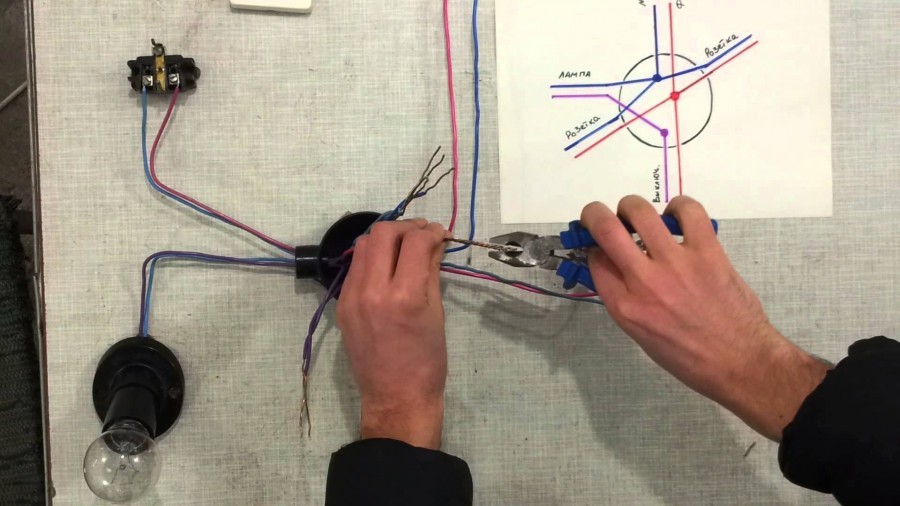

Подключение двойной, тройной люстры либо же модели с бессчетным количеством рожков осуществляется по одинаковому методу. В определенном рожке есть пара шнуров различного цвета. В главном это синий и карий цвета.
Дабы подсоединить их к паре кнопок на выключателе, все проводки нужно поделить на категории: две фазные и одну нулевую.
Все шнуры синего тона скручиваются совместно. В конечном итоге получится нулевой кабель. Оставшиеся кабели произвольно разбиваются в пары. Одна подгруппа станет работать от одной, 2-ая — от другой кнопки.
Разбивка в пятирожковом приборе может иметь вид: 1 и 4, 2 и 3. В модели с 4-мя рожками: 2 и 2 либо 1 и 3. С 3-мя только один вид: 1 и 2.
Разбитые ранее шнуры скручиваются воедино, получая пару групп фазных проводников, подключающихся потом к шнурам-фазам на потолочной плите.
Зная, как подключить люстру к двухклавишному выключателю, можно не страшиться получать модель люстры для освещения собственного жилья с несколькими обособленными рожками.
Как верно соединить провода
При группировке нескольких шнуров в единую группу обыденного скручивания и надевания колпачка защиты будет недостаточно. Скрутка подобного рода с течением времени окислится, что приведет к нагреванию.
Наилучшим вариантом станет спаивание соединения паяльничком и оловом. При таком соединении контакт будет неплохим и нагревания не случится.
А вот к соединению проводов устройства с потолочными проводниками стоит подойти более аккуратненько. Никакие скручивания тут невозможны.
Пользоваться следует клеммными особыми коробками, которые или идут в виде девайсов частей в комплекте с устройством, или приобретаются раздельно.
Если в такую коробку не помещаются все скрученные проводки, то нужно припаять медный много — либо одножильный проводник с сечением от 0,5 мм². Соединительное место изолируется, и свободный обратный конец этого шнура вставляется в клеммный коробок.
Потом все кабели потолочной плиты в подходящей последовательности группируются со шнурами в клеммнике. Подробнее ознакомиться с схожим методом соединения может быть на рисунке как подключить люстру.
Ознакомившись с подробной аннотацией по подключению потолочной люстры к различному виду выключателей, провести подобные электроработы не составит труда.
