Проходной выключатель – это, строго говоря, не выключатель, а переключатель . Хотя в народе его именуют конкретно выключателем, так как он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.
Внедрение проходного выключателя очень комфортно там, где нужно включать либо выключать освещение из различных мест. Как видно из его наименования, таковой выключатель можно ставить в проходах.
Схема переключателя, проходного в то числе.
Схема переключателя, проходного в то числе.
Другие примеры использования – огромные помещения, коридоры, лестницы, и т.п.
Ссылки на темы включения освещения будут в конце статьи
Схема подключения проходных выключателей
Принцип деяния проходного выключателя-переключателя прост. Для того, дабы включить либо выключить свет, в этом случае нужно переключить один из переключателей (их обычно два, но может быть и больше) в обратное положение.
Проходные выключатели всегда применяются исключительно в паре, другими словами их может в схеме быть только два, но не один либо три. Схема подключения в случае применения 2-ух проходных выключателей будет смотреться так:

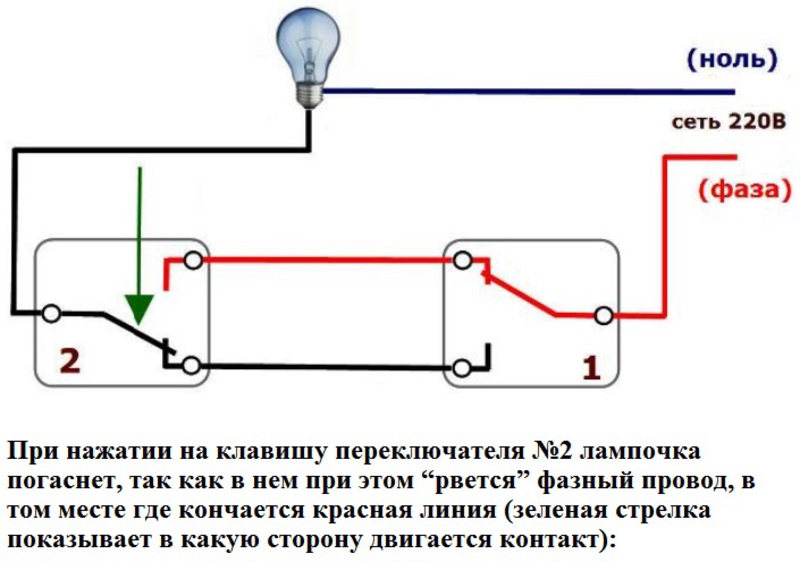

Традиционная схема включения освещения из 2-ух точек с проходными выключателями
Традиционная схема включения освещения из 2-ух точек с проходными выключателями
Я обычно на практике использую кабель ВВГ 3х1,5, в каком три провода – белоснежный, синий, желто-зеленый. Смотри пример монтажа ниже. Итак вот, дабы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) – белоснежный, 2-ые и третьи контакты соединяю соответственно синим и желтоватым, выход схемы (контакт 1 SA2) – белоснежный. К лампочке подходит всегда белоснежный (фаза) и синий (ноль) провода.
Как видно из схемы, лампа EL будет пылать только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении – или верхнем, или нижнем. Когда положения различные, ток в цепи не течёт.
Управление светом из нескольких мест: перекрестный переключатель
Проходных переключателей в схеме может быть только два. Если нужна управлять освещением из 3-х и поболее мест, то применяется схема с перекрестным (двойным проходным) переключателем:

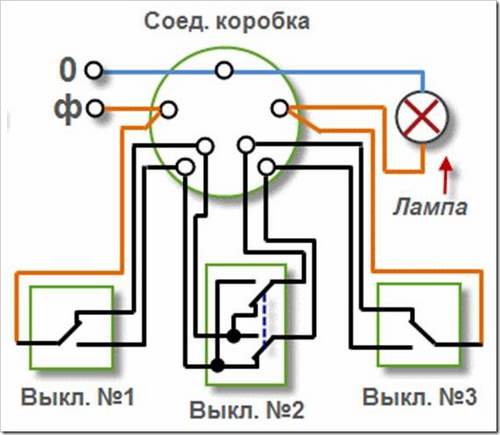

Схема с перекрестным переключателем для включения освещения с трёх мест
Схема с перекрестным переключателем для включения освещения с трёх мест
Перекрестный переключатель можно выполнить из двойного проходного. Для этого довольно скрепить две кнопки совместно и соединить нужные контакты согласно схеме. Если применять несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.
Я живу на 5-ом этаже. Бывает, что поднявшись к для себя на этаж, замечаю, что темновато, и было надо включить свет на втором этаже. На втором я об этом не задумывался, так как там пылает лампочка, которая врубается на первом. А вот схема, приведенная выше – на несколько этажей – вполне убрала бы эту делему – включай свет в подъезде где хочешь.
На практике перекрестные переключатели применяются очень изредка. Они дорогие, продаются изредка, подключение среднему электрику дается нелегко. Потому в схожих случаях применяют импульсные реле, либо обыденные реле.
Все ссылки — в конце статьи.
Если нужно включить освещение из нескольких мест, то можно (и лучше, и проще) применять лестничный выключатель как поведано в статье про подключение лестничного выключателя и бистабильного реле на СамЭлектрик.ру.
Как из проходного выключателя выполнить обыденный выключатель?
Что делать, если есть проходные выключатели, а необходимы обыденные?
Ведь бывают ситуации, когда необходимо установить выключатель, а под рукою есть только проходной переключатель. Появляется вопрос – как переработать проходной выключатель в обыденный?
Не неудача, можно установить проходной как обыденный, никакой различия.
Проходной переключатель, если применяется один (без пары), становится обыденным выключателем. В данном случае один контакт у него или не применяется, или переключатель может переключать на выбор две полосы освещения:
Схема подключения проходного переключателя для работы на две полосы
Схема подключения проходного переключателя для работы на две полосы
Естественно, это можно именовать расточительством либо тупостью. Все же, на практике такие случаи я встречал не раз.
Потому, если необходимо переработать проходной выключатель в обыденный – необходимо просто не подключать один из его последних выводов, в остальном подключать его так же, как и обыденный.
Вот схема, показанная на рисунке выключателя:
Включение проходного выключателя по схеме обыденного выключателя
Включение проходного выключателя по схеме обыденного выключателя
В этом случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них повсевременно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается повсевременно.
Если лампочки врубаются кнопками в различные стороны, то необходимо просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.
Принципиально! Я не полностью уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…
В заключении отмечу ещё одно отличие проходных выключателей от обыденных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это нужно заблаговременно учесть при прокладке проводки.
Схема подключения проходного выключателя
Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

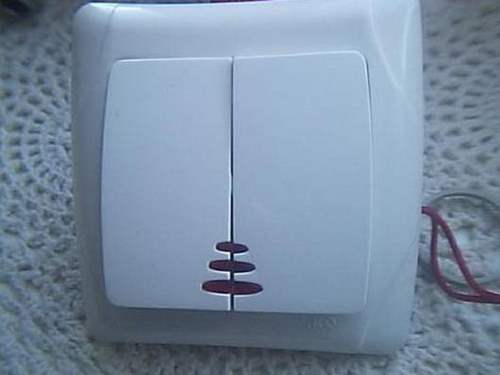

Двухклавишный проходной выключатель Gunsan Visage. Внешний облик в сборе впереди.
Двухклавишный проходной выключатель Gunsan Visage. Внешний облик в сборе впереди.
Двухклавишный проходной выключатель представляет собой два независящих проходных переключателя. Применять два двойных проходных переключателя – всё равно что применять четыре обыденных проходных. Только разница в количестве монтажных коробок.
Кстати, подсветки в таких переключателях не бывает. Я по последней мере не встречал.
Снимаем кнопки и декоративную панель:
Разобранный проходной переключатель
Разобранный проходной переключатель
Вид впереди. Через прозрачный пластик отлично видно контакты переключателя – сходу понятно, что куда подключать.
Вид впереди. Через прозрачный пластик отлично видно контакты переключателя – сходу понятно, что куда подключать.

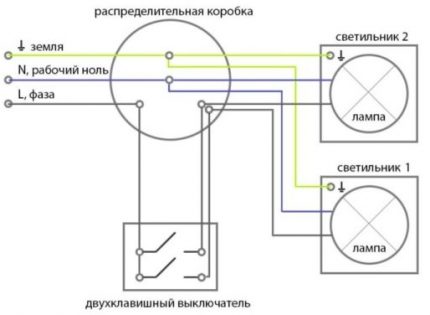

Как подключить двойной выключатель на две лампочки – схема подключения
В различных моделях крепление рамки неодинаковое — может фиксироваться 2-мя винтами или защелками. В последнем случае защелки просто подсоединить и отсоединить движением пальцев.
Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается методом фиксации железной рамки с отверстиями, позволяя обширно регулировать механизм снутри стакана, либо с помощью распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.
Дабы верно подключить двойной выключатель на две лампочки, необходимо заблаговременно изучить присутствующие провода, контакты. Последние необходимы для соединения с подходящими проводами, отходящими кабелями.
По типу конструкции для фиксирования проводов выключатели могут быть:
- с самозажимными контактами — провода закрепляются пружинками;
- с винтообразными контактами — провода фиксируются пластинками с винтами.

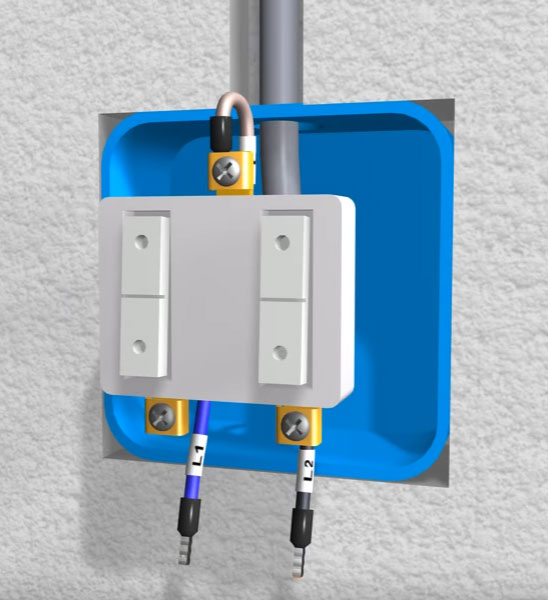

У всех выключателей на две кнопки как минимум три контакта — ввод и два вывода. Провод фазы необходимо соединить с общим вводом, выводные провода подключать к различным секциям точек освещения.
Предварительные работы
Во время работ с электрикой необходимо соблюдать предельную точность и осторожность, потому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заблаговременно:
- отвертка плоская и крестовая;
- плоскогубцы;
- бокорезы;
- изоляционная лента;
- неплохой строительный ножик с острым лезвием (для зачистки концов проводов);
- для обжима удобнее применять особый инструмент – обжимник (он не является неотклонимым, если провода не многожильные);
- выключатель;
- провода.
Внимание! Очень принципиально до работ отключить напряжение в сети!
Очень принципиально (в особенности для непрофессионалов) заблаговременно и верно изобразить схему для подключения и проложить проводку.
В схему должны заходить такие три провода:
- Заземляющий провод (выводится на источник света, обозначается на схеме как “0” либо при помощи стрелочки, указывающей вниз).
- Нейтральный провод (выводится также на источник света, обозначается буковкой “N”).
- Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буковкой “L”).
Произведите прокладку проводки можно одним из 2-ух вероятных методов: открытым либо закрытым. Для первого пригодятся дополнительные материалы – гофротрубы либо штробы, для второго – необходимо продолбить канавки в стенках.
Направьте внимание, что прокладывание проводки делают перед оштукатуриванием стенок и потолка. Это означает, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам.
Для проделывания маленького углубления под выключатель придется также пользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на древнем месте).
Что такое УЗО в электрике: разновидности, механизм работы
Как подключить проходной выключатель: схемы подключения

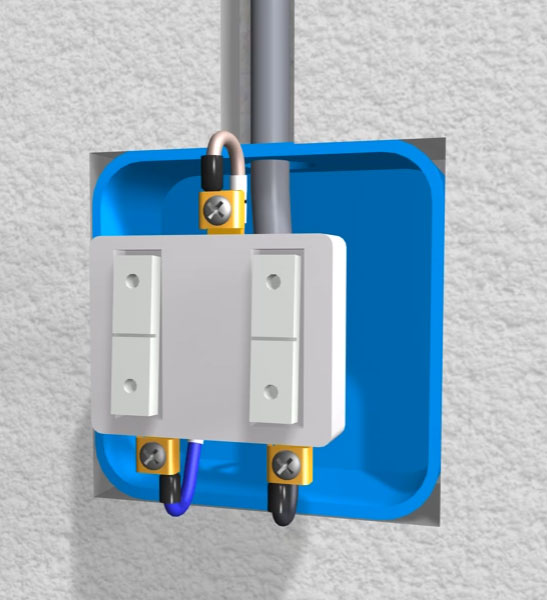

Установка двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. Прежде всего выключатель необходимо разобрать. Для этого демонтируете сами кнопки. Если не выходит это выполнить вручную, просто потянув их на себя, воспользуйтесь обычной отверткой, поддев кнопки с боку. Дальше идет изолирующая декоративная подложка, она может быть или на защелках либо приверчена винтом. Убираете эту рамку.

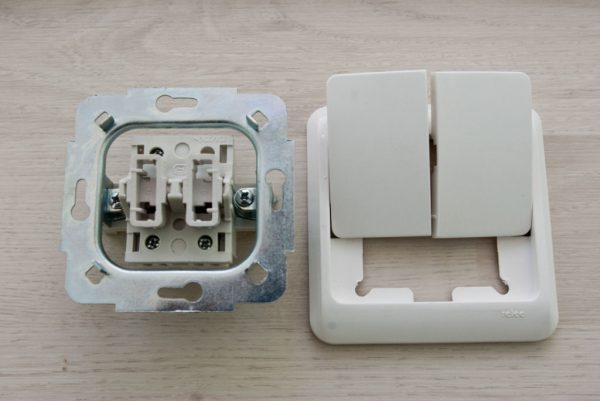

В конечном итоге у вас в руках остается сам корпус с креплениями по краям и внутренняя контактная часть. Основная задачка заключается в подаче напряжения с фазного проводника на общий контакт. Дальше при замыкании 2-ух кнопок эта фаза будет расходиться на один либо другой контур освещения.

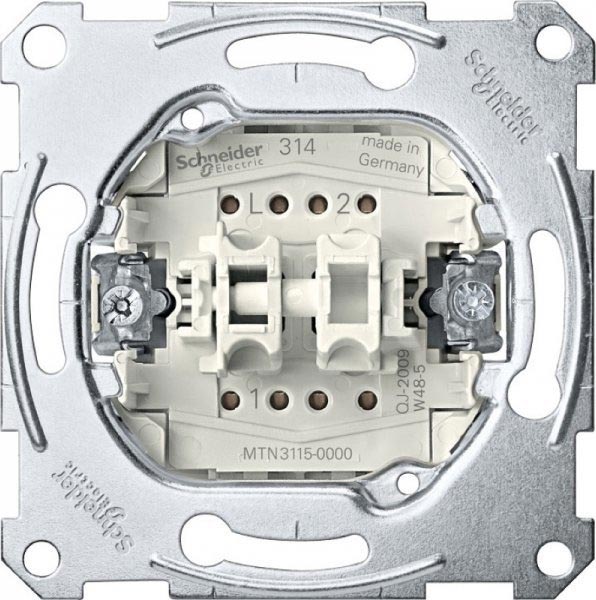

Дабы отыскать центральный контакт смотрите на маркировку, так как не всегда он может размещаться конкретно в одиночестве и по центру.

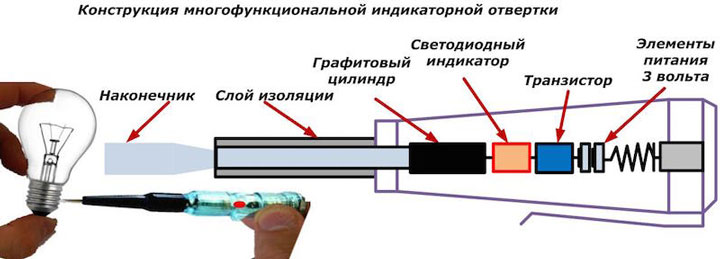

А что делать если вы не разбираетесь в надписях либо они стерты и закрашены? Тогда необходимо пользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт хоть какой железный предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии кнопок, другими словами включаете одну — проверяете, потом выключаете первую и включаете вторую — проверяете, светодиод отвертки должен всякий раз светиться. Если этого не происходит, означает это не общий контакт.
Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Лучше дабы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как найти по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

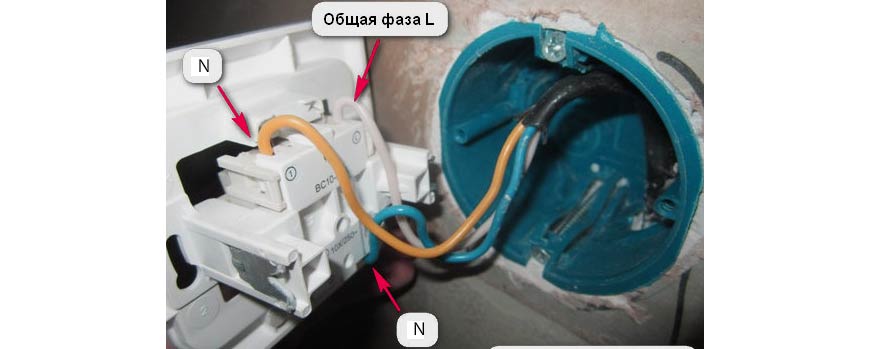

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника сероватого цвета. Зачищаете конец жилы, заводите между контактных пластинок и зажимаете винт отверткой.
Дальше подключаете два других провода в кабеле на отходящие контактные разъемы.

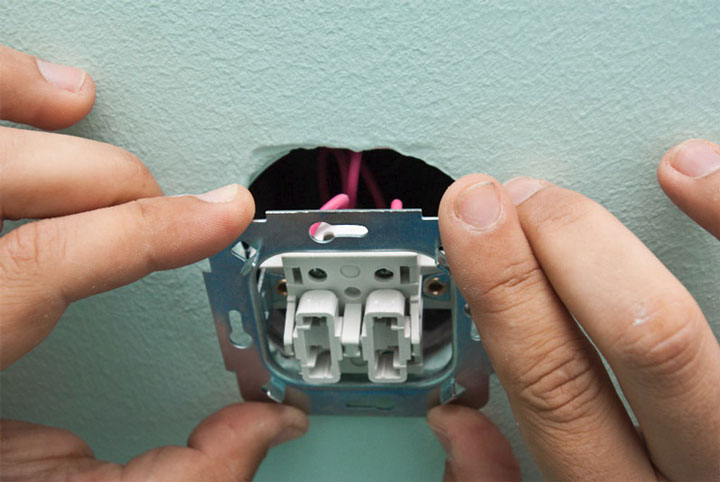

Подключение проводников конкретно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Позже закручиваете два распорочных винта, которые помогают крепежной вилке с зубцами очень упереться в стены коробки и крепко задерживать корпус выключателя в ней.
После чего можно возвратить на место все декоративные рамки и сами кнопки.

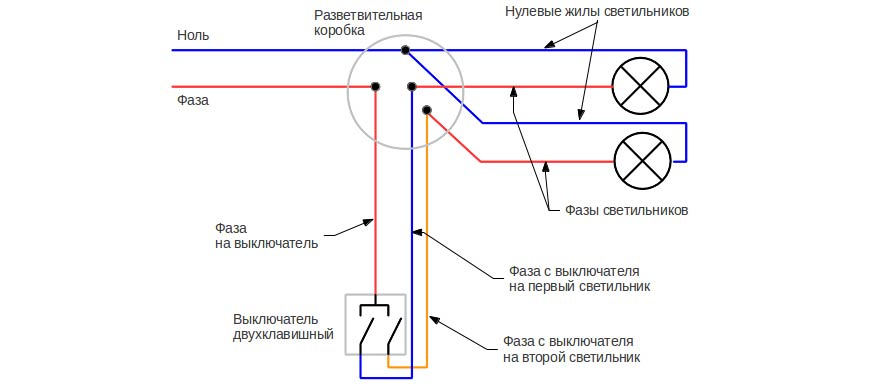

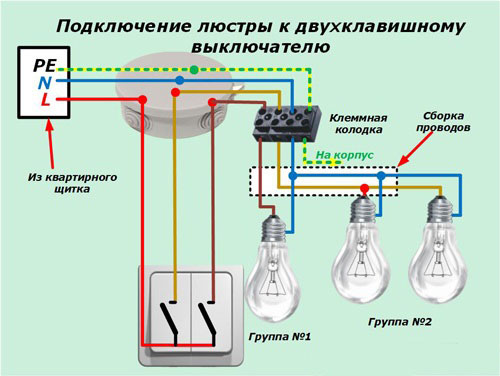

Схемы подключения двойного выключателя
До монтажа нужно поделить точечные осветительные приборы либо лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для сотворения разных режимов освещения они должны быть неравнозначными (к примеру, 2 + 6 либо 1 + 2).
Более 2-ух групп к одному двухклавишнику подключить нельзя, с схожей целью применяют трехклавишный выключатель либо раздельные электромеханические приборы.
Пользуясь простейшей схемой подключения, можно верно распределить провода. Но за ранее необходимо изучить цветовые и буквенно-цифовые обозначения, дабы в предстоящем было проще «общаться» со схемами (+)
Как подключить два выключателя?
В текущее время имеется огромное количество современных решений для управления бытовыми электрическими схемами, примером тому, является внедрение проходных выключателей для управления освещением сходу из нескольких мест.
Самое главное, что такие устройства не требуют каких-либо умственных и беспроводных технологий, все осуществляется только с помощью механики, но в силу разных обстоятельств могут употребляться и схемы, где применяются выключатели обыденного типа.

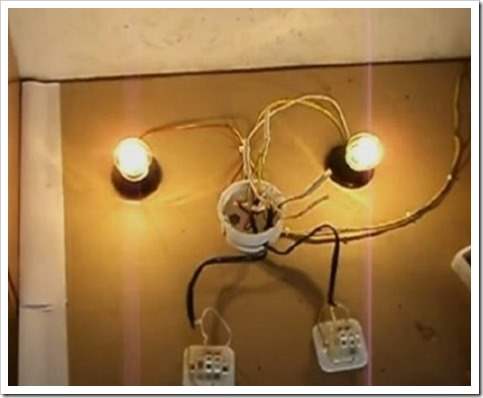

Как подключить лампочку 2-мя выключателями
Естественно, кому-то может показаться, что в таком решении нет никакого смысла, но и она имеет свои достоинства:
- простота;
- отсутствие необходимости прокладывать излишние провода между выключателями и возможность подключения каждого выключателя от разных источников;
- наименьшие издержки на материалы.
Если проходные модели подключаются последовательно, то к обыденным выключателям фазные провода подводятся от ближайших распределительных коробок.
Такая схема будет комфортна в помещении с однобоким движением либо при входе в общее помещение из 2-ух глухих комнат. Соединение выходящих линий в одну общую осуществляется в одной точке, обычно, в распределительной коробке.
Питающие провода, подводимые к каждому из выключателей, подключаются к фазному входному зажиму, а к выходным подсоединяются полосы идущие к осветительному устройству, при всем этом, очень принципиально не спутать полярность, если подключаются двухклавишные выключатели. Когда вся схема собрана, осуществляется пробное включение, каждой из точек, после этого делают окончательный установка

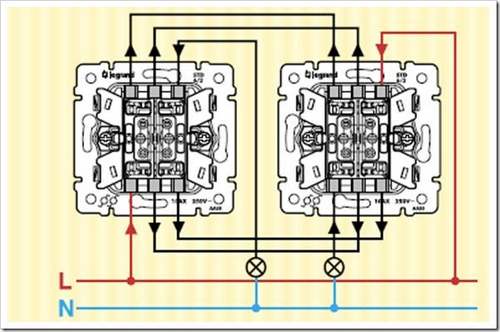

Как подключить два проходных выключателя
Проходные выключатели отлично себя зарекомендовали, создавая удобство в управлении освещением и позволяя регулировать либо вообщем отключать его сходу из нескольких точек в помещении, заместо того, дабы в потемках пробираться к месту расположения обыденного выключателя.
Особенность проходных выключателей заключается в том, что они работают всегда только по два, схема с одним просто не имеет никакого смысла и работать не будет. Особенностью самого подключения является прокладка между ними полосы, количество жил которой, будет приравниваться количеству позиций выключателя.
Соответственно, для одноклавишного, это будет двухпроводная полосы, а двухклавишный выключатель востребует уже четырехпроводной. Подключение к фазному проводу осуществляется к тому из выключателей, который поближе всего размещен к распределительной коробке.
Ко входному зажиму подключается один фазный провод, и два провода к двум выходным клеммам, после этого аналогичное действие проводится в отношении второго выключателя, на выходе которого подключается линия питающая осветительный устройство.
Схемы с проходными выключателями более 2-ух
Когда имеется длиннющий коридор, как к примеру, в общежитии, то внедрение только 2-ух выключателей сначала и конце — это достаточно не много, и лучше располагать их если не у каждой из дверей, то хотя бы через определенной длины просветы.
Для таких случаев также отыскали использование проходные выключатели, но при количестве точек более 2-ух, непременно внедрение так именуемых перекрестных, при этом особенностью такового подключения является внедрение по бокам схемы обыденных проходных, а все промежные должны быть перекрестными.
В отличие от проходных, перекрестный выключатель всегда имеет четное количество входов и выходов, и соответственно количество подводимых и выходящих линий будет всегда одинаковым.
После подсоединения первого проходного выключателя, двухпроводная выходящая линия подсоединяется во входящим клеммам перекрестного, а его выходные контакты, соединяются проводами со входными контактами следующего. и т.д., пока не окажется на контактах последнего из выключателей.
Недочетом таковой схемы является огромное количество проводов и при значимых расстояниях рекомендуется применять решения с электронным управлением.
