В домах старенькой постройки, в системе электроснабжения нулевой провод был не только лишь рабочим, но и сразу делал защитную функцию. В современных зданиях предвидено разделение по предназначению рабочих и защитных проводников. В связи с этим нередко появляется вопрос, как подключить автоматический выключатель, так как все электроустановочные изделия евро эталона оборудованы клеммами для подключения заземляющего провода. Не считая того, крепление самих автоматов в распределительном шкафу может быть выполнено методом крепления на DIN-рейку либо на специальную монтажную панель.
Устройство и принцип деяния
Автоматические выключатели, именуемые в быту автоматами либо переключателями, относятся к средствам коммутации и предназначаются для подачи электрического тока к какому-либо объекту. Основной функцией этих устройств является автоматическое отключение подачи тока при появлении аварийной ситуации и проблем в сети. Автомат защищает электрическую цепь от маленьких замыканий, перегрузок и падения напряжения сверх допустимого значения.

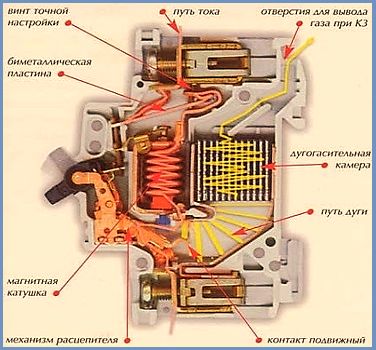

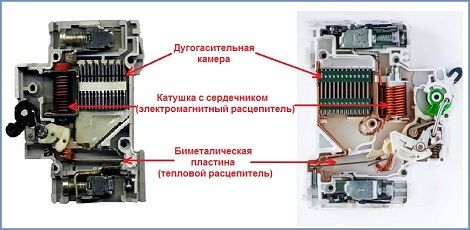

До того как делать подключение автомата, нужно разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки либо ручки, дугогасительной камеры и винтообразных клемм, расположенных вверху и понизу.
Для производства корпуса и механизма управления применяется крепкая пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и недвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован своей дугогасительной камерой.

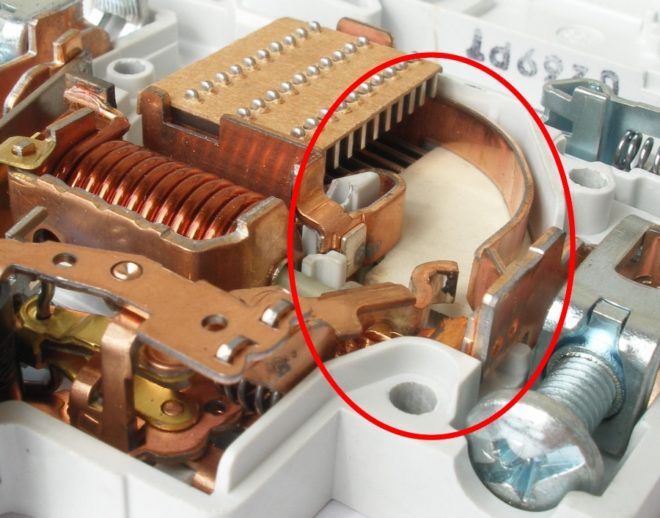

Назначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера делается в виде набора железных пластинок, имеющих профиль определенной формы. Они изолированы между собой и размещены на одинаковом расстоянии относительно друг дружку. Конкретно к этим пластинам притягивается дуга, которая тут же остывает и потухает. Число пар контактов в различных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет показывает на включенное состояние, а зеленоватый – на выключенное. Таким макаром, можно очень стремительно найти текущее состояние автоматического выключателя.
Все детали спрятаны снутри корпуса, снаружи видно только верхние и нижние винтообразные зажимы, ручку управления и индикатор. На корпусе имеется фиксатор, позволяющий стремительно установить автомат на DIN-рейку и так же просто демонтировать его.
Для отключения автомата существует особый механизм, именуемый расцепителем. Каждый тип расцепителя имеет свою конструкцию. К примеру, в обыденных автоматах функцию отключающего устройства делает катушка с обмоткой и сердечником. Для обмотки применяется медный изолированный провод. Включение катушки в электрическую цепь делается последовательно с контактами, так как конкретно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В итоге, происходит размыкание контактов защитного автомата.
Черта срабатывания автоматического выключателя
Конструкция термического расцепителя имеет свои особенности. В ее состав заходит особая биметаллическая пластинка. Для ее производства применяются два вида металлов, разнородных по собственному составу и с разными коэффициентами линейного расширения. Пластинка врубается в цепь последовательно с нагрузкой. Во время работы автомата она греется током, проходящим через нее. В случае перегрузки происходит извив пластинки в сторону металла с минимальным коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превосходит номинальное значение, тем резвее происходит срабатывание термического расцепителя.
Установка автоматических выключателей

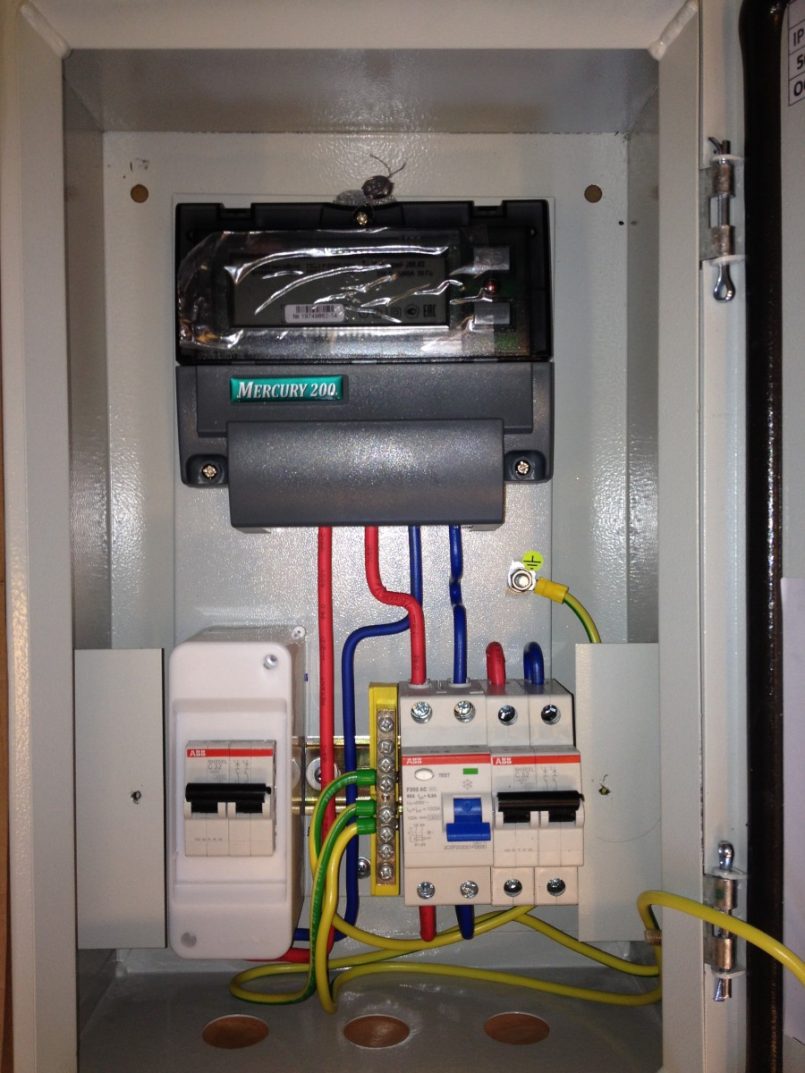

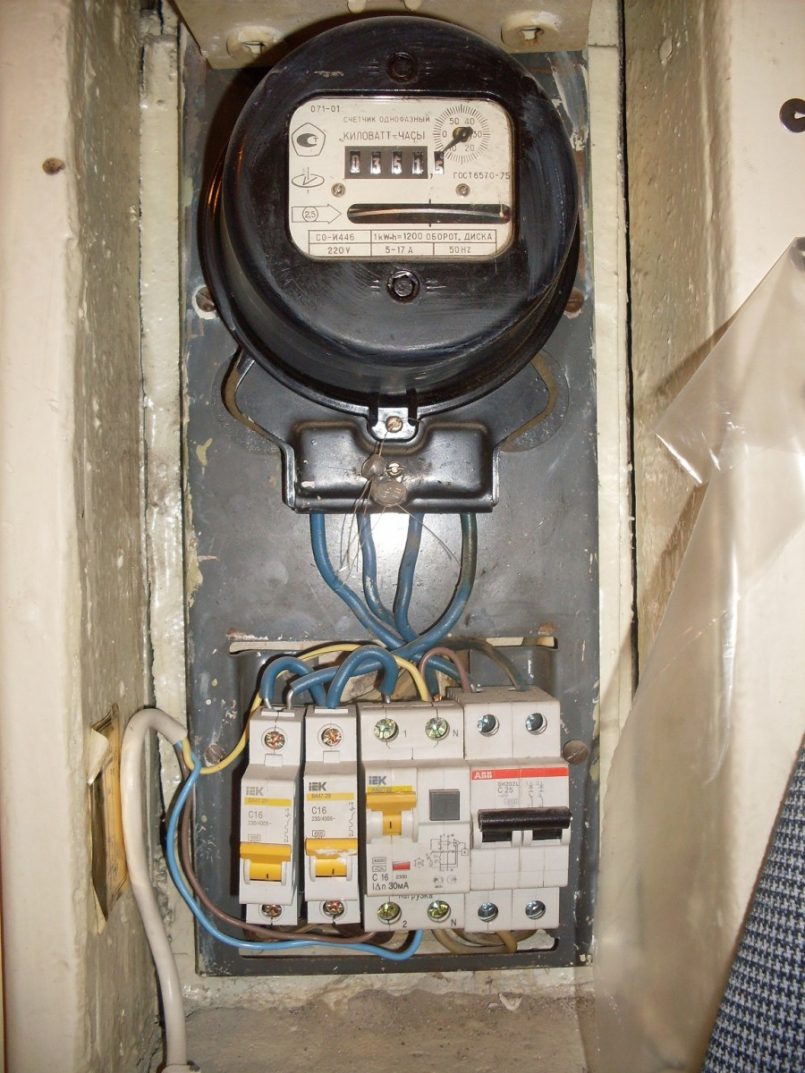

Подключение автоматических выключателей в распределительном шкафу осуществляется в определенной последовательности. Сверху заводится кабель, присоединенный к наружному источнику тока, а через выводные отверстия, находящиеся понизу, проводка разводится по своим объектам, в согласовании с электрической схемой.
Сначала монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они делятся от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, присоединенных к раздельным линиям. С этой целью выбираются двух- либо четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого массивного оборудования.
Наибольшее распространение получили однополюсные выключатели, подходящие для всех схем электроснабжения квартир и личных домов. Модульные автоматы инсталлируются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превосходящей рабочий ток выключателя. Более комфортное подключение нескольких автоматов в одном ряду можно выполнить при помощи специальной соединительной шины. От нее отрезается кусочек нужной длины и закрепляется в клеммах.
Такое подключение может быть за счет расстояния между контактами шины, соответственного стандартной ширине модульных автоматов. Установка выключателя делается на фазу, а нейтральный проводник подводится от вводного устройства впрямую к устройствам.
- Однополюсный выключатель применяется при монтаже розеток и систем освещения.
- Двухполюсный автомат подходит для устройств завышенной мощности, таких как электрическая плита либо бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей фактически ничем не отличается от однополюсных моделей. Для более действенного применения их рекомендуется подключать к отдельной полосы.
- Трехполюсный автоматический выключатель следует устанавливать исключительно в тех случаях, когда планируется внедрение электроприборов, работающих при напряжении 380 В. Для того дабы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не просит нейтрального проводника, а потребитель подключается к собственному выключателю.
- Четырехполюсный автоматический выключатель в большинстве случаев применяется в качестве вводного. Главным условием подключения считается равномерное рассредотачивание нагрузки на всех фазах. При подключении оборудования по схеме «звезда» либо 3-х отдельных однофазовых проводов, по нейтральному проводнику будут уходить избытки тока.
При равномерном рассредотачивании всех нагрузок, нейтральный провод начинает делать защитную функцию в случае неожиданных перекосов мощностей. Для обеспечения обычного подключения следует применять только высококачественные материалы. Все соединения должны накрепко закрепляться в клеммах. Если подключается сходу несколько кабелей, их контакты нужно кропотливо зачистить и залудить.
Порядок действий во время подключения можно разглядеть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. Прежде всего отключается электроэнергия, дабы на сто процентов обесточить сеть. Отсутствие электричества проверяется при помощи индикаторной отвертки либо мультиметра. Потом автомат необходимо установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может сделать определенные неудобства. После чего зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.
В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются подобные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода отменно зажимаются в клеммах при помощи винтов. Места соединений нужно проверить вручную. Для этого проводники необходимо аккуратненько пошевелить из стороны в сторону. В случае плохого соединения жила будет шататься в клемме и даже может выскочить из нее. В данном случае винт клеммы необходимо подтянуть.
По окончании монтажа в сеть подается напряжение и осуществляется проверка работоспособности автоматического выключателя.
Как верно избрать автомат
Огромное значение имеет верный выбор автоматического выключателя. Каждое устройство отличается своими параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, наибольший ток недлинного замыкания, времятоковая черта и другие принципиальные значения.

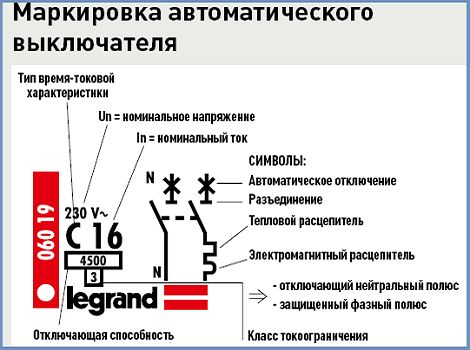

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется обычная работоспособность автоматического выключателя. В домашних электрических сетях в большинстве случаев используются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические свойства указываются производителями конкретно на корпусе устройства. Сюда же заходит и схема подключения, также условное обозначение автомата.
Основными аспектами выбора автоматического выключателя считается мощность нагрузки и сечение применяемых проводов. Не считая того, учитывается ток перегрузки и ток отключения при маленьком замыкании. Обычно, перегрузки в сети появляются при одновременном включении устройств и устройств с общей мощностью, вызывающей лишний нагрев проводников и контактов. Потому ток отключения автомата, установленного в цепи, должен быть больше расчетного либо равным ему. Его значение определяется как сумма мощностей всех применяемых устройств, разбитая на 220.
Подробная аннотация как подключить автоматический выключатель
Данное подключение имеет право на жизнь и большая часть электриков конкретно таким макаром его и делают. Контакты автоматов луженные и допускают подключение как медных так и дюралевых проводников. Вот к примеру официальный ответ от компании АВВ на возможность подключения дюралевых проводов к их оборудованию, а непосредственно к модульным автоматам. Правда необходимо отметить, что идет речь не конкретно про СИП, а просто дюралевый провод (взято отсюда).
Многие уже выполнили такое подключение и в предстоящем столкнулись со следующим (отзывы с forumhouse.ru):
Из-за многожильной структуры провода СИП, при его зажатии в обыкновенном контакте автомата, не все жилы задействуются, а применяется только малая площадь контакта от вероятной.
Ниже фото реального СИП после его зажатия в автомате, направьте внимание на всего только две жилы зажатые контактной поверхностью (вприбавок к тому же передавленные из-за несоблюдения усилия зажатия). Вследствие этого через пару тройку лет контакт начинает нагреваться и подгорать, изоляция СИП плавится. Вследствие этого через пару тройку лет контакт начинает нагреваться и подгорать, изоляция СИП плавится
Вследствие этого через пару тройку лет контакт начинает нагреваться и подгорать, изоляция СИП плавится.
Уже всего только через год, винт такового контакта можно будет расслабленно довернуть минимум на четверть оборота. Если этого не делать в итоге напрочь выгорает сам автоматический выключатель, а дальше нужна его замена.
Отлично если СИП у вас с припасом, так как пригоревший участок приходится выкусывать, зачищать и заводить поновой. Делему можно отчасти решить если временами, хотя бы несколько раз в год подтягивать контакт на автомате. Но это не всегда может быть.
Так энергоснабжающие организации принуждают пломбировать или весь шкаф учета с автоматом и счетчиком, или на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.
Очередной минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 либо все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он просто не влезет. Большая часть из них, обычно рассчитаны на сечение вводных проводников максимум до 25мм2.
Ошибки при выборе кабеля и подключении
Более нередко тяжелейщие ошибки при монтажных работах допускаются при выборе кабеля. Непременно учитывайте условия, в каких он будет эксплуатироваться, и рассчитывайте нужное сечение. Если установить бронированный кабель огромного сечения там, где довольно ВВГ 3х6, будут излишние денежные издержки и задачи в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
При подключении к шинам РЩ не устанавливайте медные наконечники на дюралевые провода и напротив. Неоднородные металлы имеют различные сопротивления, это приводит к огромным потерям тока и нагреву проводов в местах подключения.
Пытайтесь, дабы шины в РЩ и провода были 1-го металла, медные либо дюралевые. Если они различные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.

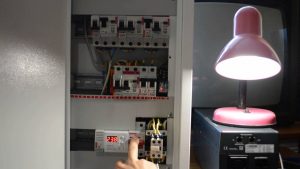

После подключения кабеля к шинам либо автоматическим выключателям, на пару часиков подключите очень вероятную нагрузку. После этого обесточьте РЩ и протяните все болтовые соединения на контактах
В особенности это принципиально на промышленных объектах, где огромные токовые нагрузки в сети долгое время, контакты осматриваются и протягиваются 1раз в неделю. При недостающем зажиме контакты будут выгорать.
Не рекомендуется делать петлю концом обнаженного провода вокруг зажимного болта с шайбой для контакта с шиной
Такое соединение имеет наименьшую площадь прикосновения, чем наконечник, утраты тока будут больше.
Производители
Автоматические выключатели выполняются в почти всех странах. Главное требование к этому устройству – оно должно быть сделано из высококачественных материалов и иметь долгий срок эксплуатации. Стоимость на автомат одной и той же мощности может варьироваться достаточно в широком спектре и зависит это от производителя.
Самые высококачественные автоматы выпускают следующие компании:
- французские: Legrand,Schneider Electric, Hager;
- словацкая SEZ Krompachy;
- германские: АВВ, Moeller, Kopp ;
- южноамериканская General-Electric;
- русские: Контактор, КЭАЗ.
До того как производить установка выключателя, нужно верно обусловиться, куда верно присоединять провода либо кабеля питания: сверху либо снизу изделия либо, проще говоря, – к подвижным либо недвижным контактам. И хоть многие не соблюдают это условие и подключают без учета этого фактора, все таки вернее обратиться к ПУЭ, которое для электриков является тем документом, указания которого нужно соблюдать. Там верно сказано: присоединение питающего провода (кабеля) должно производиться к недвижным контактам. Они во всех современных автоматах находятся сверху.
Установка не может быть выполнен без инструмента и устройств контроля. Нужно иметь:
- набор отверток;
- ножик монтажный;
- тестер либо отвертку с индикатором.
Однополюсный
Установка осуществляется в однофазовых сетях, в каких ввод выполнен 2 проводами (как правило это строения старенькой постройки): фаза (L) и ноль (PEN), т.е. выполненной по системе TN-C. Провод питания подключается к клемме 1 автомата, с клеммы 2 через счетчик распределяется по автоматам определенных групп. Ноль запитывающий через счетчик подводится к нулевой шине PEN. Наглядно это показано на рисунке ниже.

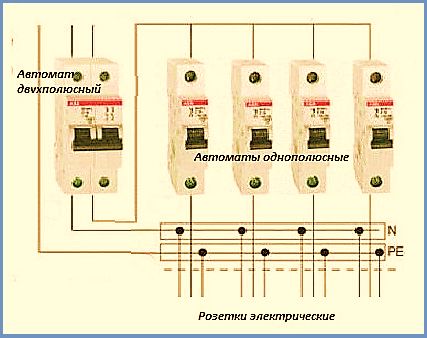

Схема подсоединения однополюсных автоматов в распределительном щитке
Двухполюсный
Установка осуществляется в однофазовых сетях, в каких ввод осуществляется 3 проводами, один из которых является фазой (L), 2-ой нулем (N), 3-ий землей (PE), т.е. подключение осуществляется по системам TN-C-S либо TN-S. Тут питающий провод подводится к клемме 1, ноль к клемме 3 и накрепко закрепляется. Клемма 2 является выходной, фаза проходит через электросчетчик. Вводное устройство, которым является УЗО, распределяет умеренно питание по выключателям, объединенным в отдельные группы. С клеммы 4, которая является выходной, ноль проходит через электросчетчик, УЗО и подсоединяется на шину N. Разводка схематично показана на рисунке 10.
Схема подсоединения в щитке двухполюсных автоматических выключателей
В паспорте на автомат указаны требования по подсоединению к его клеммам проводников. Информацию нужно кропотливо изучить. Это касается как сечения, так и типа соединения проводников, также длины зачищаемой части.
Обычно для автоматов, применяемых в быту, провода зачищают от изоляции на длину до 1 см, используя монтажный ножик
Нужно также направить внимание на цветовую маркировку проводов. Белоснежный либо карий цвет у питающего провода (фаза), синий (голубой, черный) – у нулевого проводника, желто-зеленый либо зеленоватый – у заземляющего
После зачистки при помощи монтажного ножика обнаженная часть провода вставляется в контактный зажим сверху либо снизу, зависимо от того, какой проводник подключается (фаза, земля либо ноль). Дальше они накрепко фиксируются в надлежащие клеммы при помощи винтов. Здесь пригодится отвертка. Проверяется надежность крепления проводника подергиванием. В случае подсоединения к автоматическому выключателю гибкого провода, нужно пользоваться особыми наконечниками, что делает подключение более надежным.
При подсоединении проводников к автомату нужно проследить за следующими факторами:
- под контактный зажим не должна попасть изоляция;
- нельзя затягивание создавать с огромным усилием, это может деформировать корпус и, как итог, привести к выходу устройства из строя, неверной работе либо сокращению срока эксплуатации.

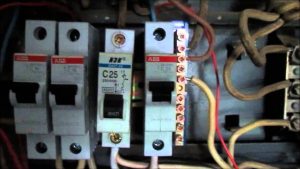

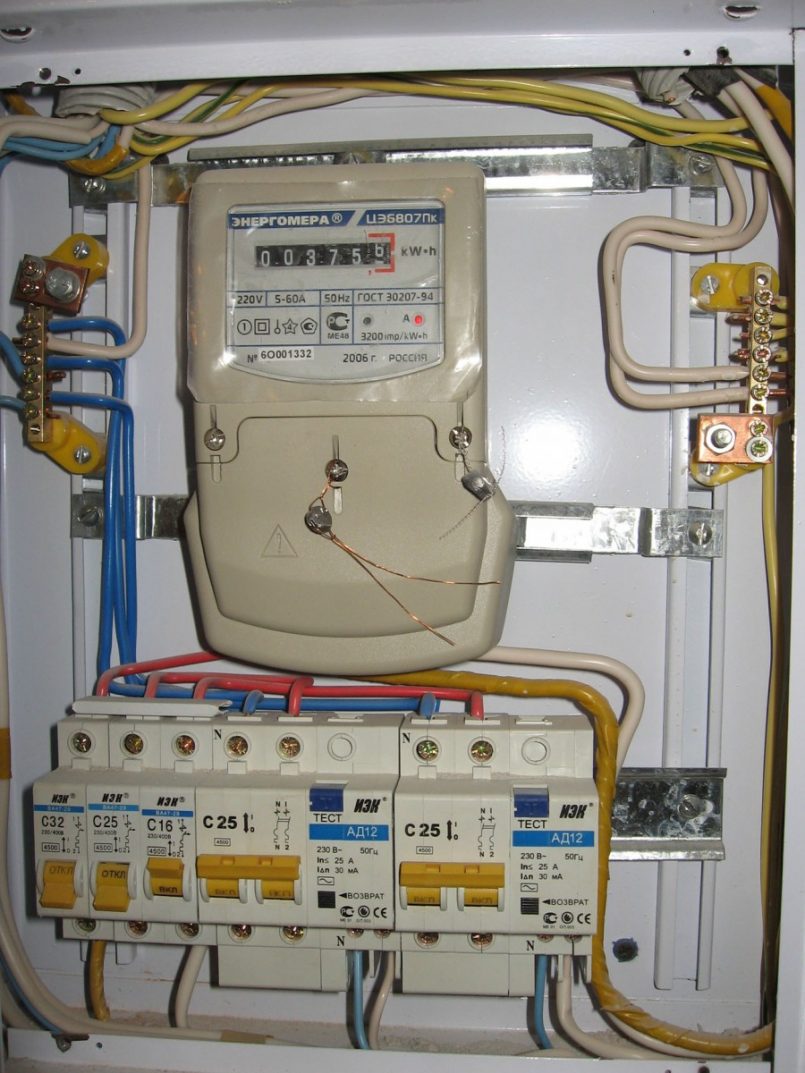

В почти всех случаях в распределительном щитке инсталлируются несколько автоматических выключателей. Неопытные электрики соединяют их между собой перемычками. Это допустимо, но лучше пользоваться специальной шиной. Она именуется гребенкой. Ее обычно режут в нужный размер, а потом подключают фазы к автоматам в той последовательности, которая предусмотрена принципной эл. схемой.

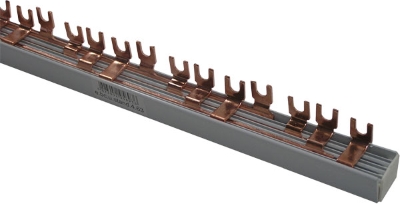

Внешний облик соединительной шины
Автоматика должна быть на охране
Критические выключатели, либо пакетники, это самые 1-ые заступники электросети от перегрева. Они делают три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критическом падении напряжения и маленьком замыкании.

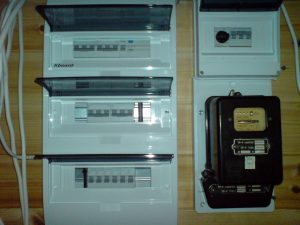

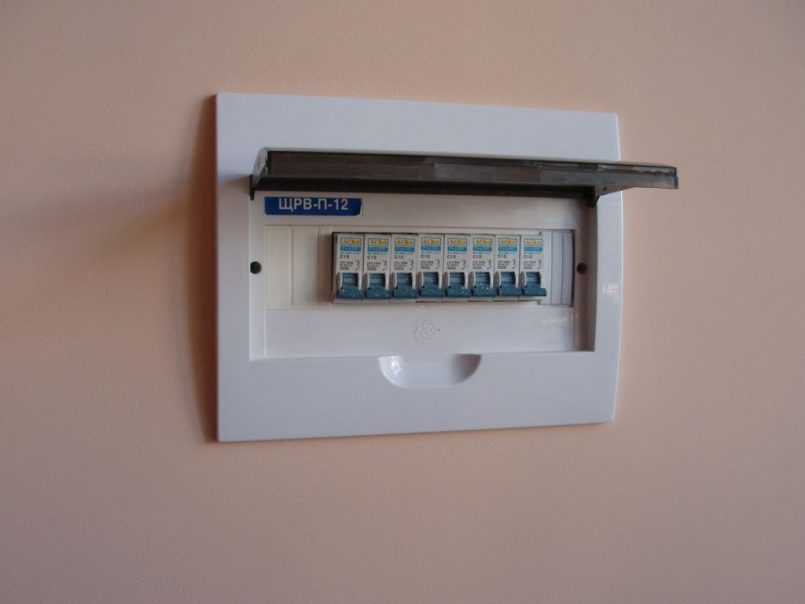

Щитки покупаются, они имеют разные размеры. Потому, дочитав нашу статью, вы сами можете рассчитать, на какое количество защитных устройств получать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. Также узнаете, что бывают такие методы размыкания (расцепители) сети при защите: термические, магнитные и полупроволниковые.
Важно, каким будет соединение автоматов перемычками, они станут вероятными, но непременно посоветуйтесь с электриком.
Расцепитель
Для отключения автомата при появлении аварийных ситуаций устройство оснащается расцепителем. Существует несколько типов этих устройств, конструктивно отличающихся друг от друга и работающих по разным принципам.
Термический расцепитель
Конструктивно этот элемент содержит в себе спрессованную из 2-ух различных металлов с неодинаковым коэффициентом нелинейного расширения пластинку, которая подключается в цепь под нагрузкой и именуется биметаллической. При работе расцепителя проходящий через пластинку поток электронов нагревает ее.
Так как коэффициент расширения металла меньше, чем у пластинки, она выгибается в его сторону. Когда номинал тока превосходит допустимую величину, изогнутая пластинка, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.
Магнитный расцепитель
Расцепитель этого типа представляет собой катушку, в состав которой заходит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превзойдет допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и средством отключающего устройства разомкнет контакты пакетника.

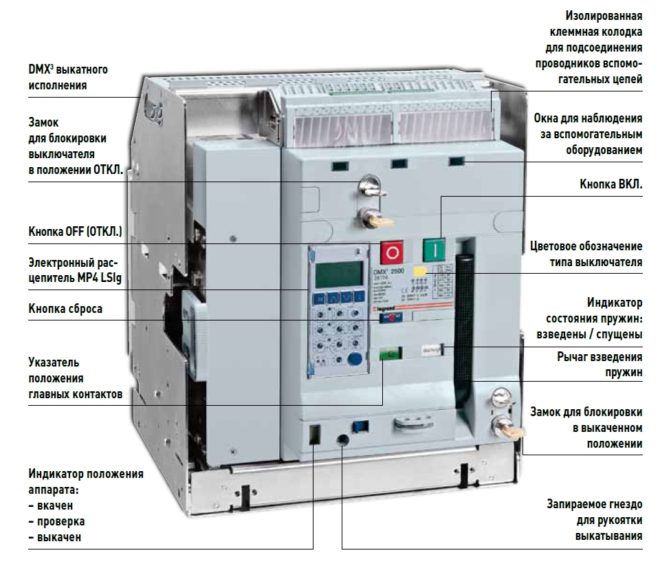

Селективные автоматы с полупроводниковым расцепителем
Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае недлинного замыкания, что позволяет при появлении нештатной ситуации отключить аварийный участок, не прекращая при всем этом подачи питания на объект.
Автоматический выключатель без расцепителя именуется разъединителем.
Что выполнить прежде всего
Вы приобрели определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не встроенному в стенку щитку управления, вблизи лежат автоматы. Запомните: лучше установить один автомат-пакетник либо УЗО на входе в электросчетчик. Защита излишней не бывает. Дальше составьте план подключения проводов к расставленным пакетникам.
Лучше разгрузить сеть, разделив ее на зоны – с большенными нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Методы контактов с клеммами и т.д..

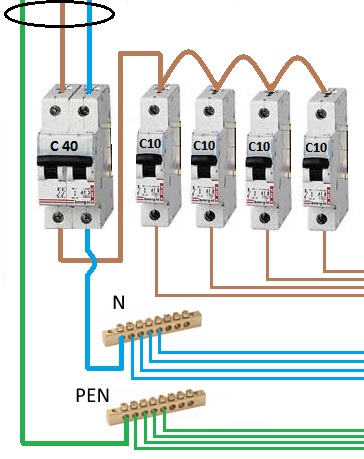

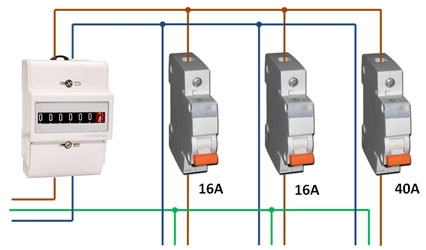

Схема соединения автоматов в электрощите
До того как приступить к установке автоматов, нужно пристально изучить их схематичное устройство, ведь схема монтажа состоит из нескольких частей с различными обозначениями.
Как подключить автоматический выключатель

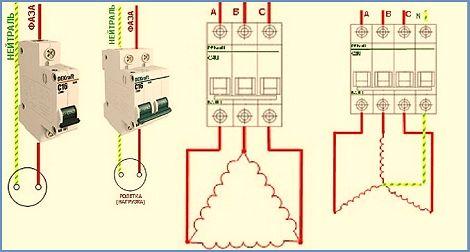

Вариант установки автоматических выключателей находится в зависимости от избранной одно либо трехфазной сети.
Для однофазовой сети применяются одно либо двухполюсные автоматы, для трехфазной сети применяют 3-х либо четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.
Механизм защиты соединен в одну систему через особые соединения. К примеру, при выключении сети 1-го полюса автомата при перегрузке либо к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при трагедии автомат отключает фазу.
Этот вариант подключения автомата подходящ для сети системы TN-C, где нулевой провод подключается раздельно, через нулевую шину. Если в доме применяется система TN-S, то ввод осуществляется 3-мя проводами, фаза, ноль — синий провод и желто-зеленый провод PEN защитного заземления.
Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением
В этой ситуации установка автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.
Внедрение двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

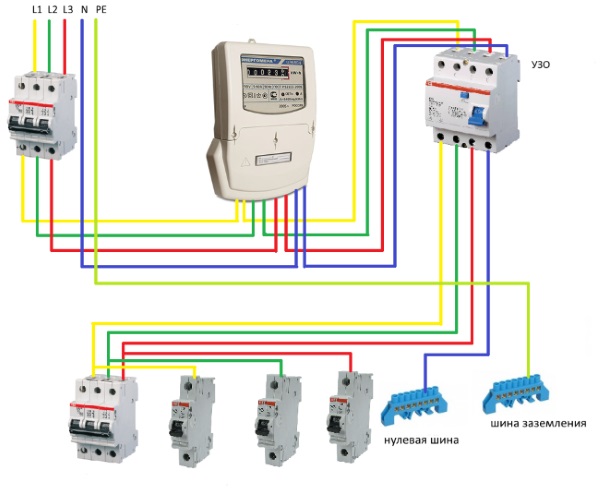

Подключение автоматов в трехфазной сети
В трехфазной сети применяются 3-х либо 4 полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.
Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением
В системе TN-S с защитным заземлением PEN, три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме 4-ого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.
Подключение проводов к автомату

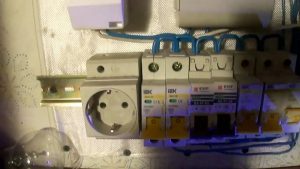

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 мм на один однополюсный автомат. При монтаже кабеля с него снимается наружняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.
Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтообразные соединения автомата не надо во избежании перекоса его устройств. При установке проводов в клеммы автомата смотрите, дабы под контакты не попала изоляция проводов. В наилучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.
Монтажная соединительная шина для автоматов
Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответственного размера. В электрощите, где установлены несколько автоматов в ряд, комфортно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут нужной длины, и устанавливают в подходящей последовательности заместо проволочных перемычек.
