Как подключить электрическую плиту 220 вольт

В данной статье будут рассматриваться схемы подключения электроплит, также практическое управление, как установить такую плиту своими силами. Не считая того, Вы сможете пользоваться помощью нашего электрика ,и дешево заказать эту услугу. Но если Вы привыкли делать все своими руками эта статья вам. Тщательно прочитав статью до конца, вы без заморочек справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь входит о электрической плите, понятно, что подключение таких устройств, просит неотклонимого заземления. В реальный момент на рынке применяются розетки и вилки эталона РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В. Они были спроектированы ещё во времена Русского Союза, и применяются, до настоящего времени, но время занесло свои коррективы, модифицировав их для сокрытой проводки.

Короткое содержание статьи.

Подготовка к подключению электрической плиты.

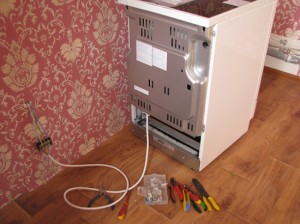

Не спешите, до того как начать работы по подключению Вашей электрической плиты нужно ознакомится с прилагаемой к ней аннотацией, а конкретно поглядеть потребляемую мощность и варианты схем подключения. А так же удостоверится что все требования безопасности и правила подключения будут соблюдены. Для этого нужно:

Проверить питающий кабель. Он должен идти впрямую, от электрощита и иметь три жилы для подключения на 220В или 5 жил для подключения на 380В. Заземляющая жила должна быть непременно, в любом случае.

Проверить автоматический выключатель. Для электрической плиты в щите должен быть установлен отдельный автомат на 25-40А, зависимо от числа фаз в кабеле который подведен к плите. Если на 220В, это, обычно, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старенькый дом со старенькой дюралевой проводкой соответственно. Дело в том, что в некоторых старенькых домах проводка не рассчитана на мощности современных плит.

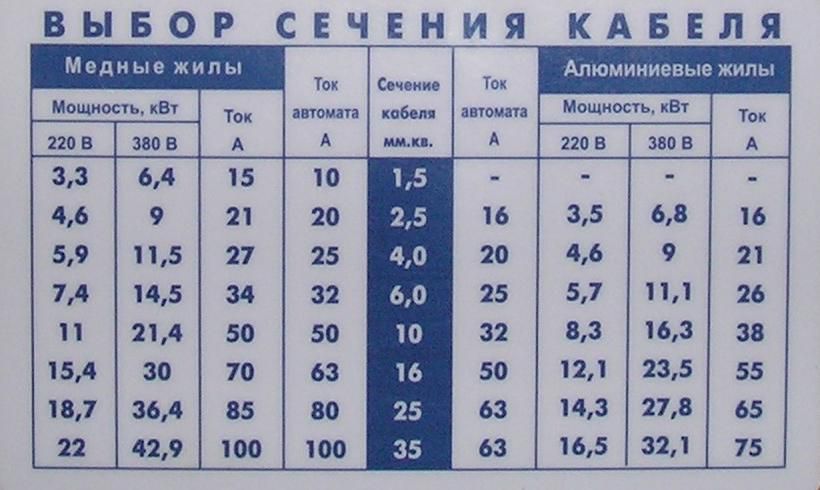

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электрической плиты.

Мощность электрической плиты, кВт.

Мощность электрической плиты, кВт

Проверить и промаркировать провода. Современная проводка очень упрощает эту задачку, ведь провода нового эталона различаются по цвету, в большинстве случаев провод заземления находится в изоляции зелёного либо же жёлто-зелёного цветов, ноль синего цвета, фаза белоснежного, красного, кофейного. Проводка старенького эталона же преподносит непростую задачку, ведь все провода в ней 1-го цвета, а означает, дабы найти, какой провод является заземлением, для вас будет нужно отключить электропитание в квартире.

Дальше с помощью омметра необходимо проверить провода, для этого один щуп необходимо закрепить так, дабы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего только в пару 10-ов Ом, в то время как другие провода покажут куда как большее сопротивление. Для того дабы как-то различать провода, следует пометить их разноцветными маркерами либо же обычный изолентой, если она есть под рукою. Если у Вас уже ранее стояла электрическая плита либо розетка для нее, проверка не нужна, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электрической плиты.

Зависимо от избранной схемы подключения 220В или 380В нам могут пригодится, следующие материалы. Конкретно сама розетка, и кусочек кабеля. Из инструмента набор отверток, ножик, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электрической плиты. Конструкция готовой пары полностью и стопроцентно исключает способности для ошибки в подключении электрической плиты. В реальный момент розетки РШ-ВШ делаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большая часть электроплит, выпускаемых в наши деньки, рассчитаны на работу с мощностями в 8-10 кВт. Здесь нас выручит замена пары вилка-розетка, тем паче что в наше время на рынке имеются примечательные комплекты белорусского производства. Они выполнены в современном дизайне и подходят как к российским плитам, так и к европейским, которые в большинстве случаев не имеют шнуров и вилок в комплекте подключения.

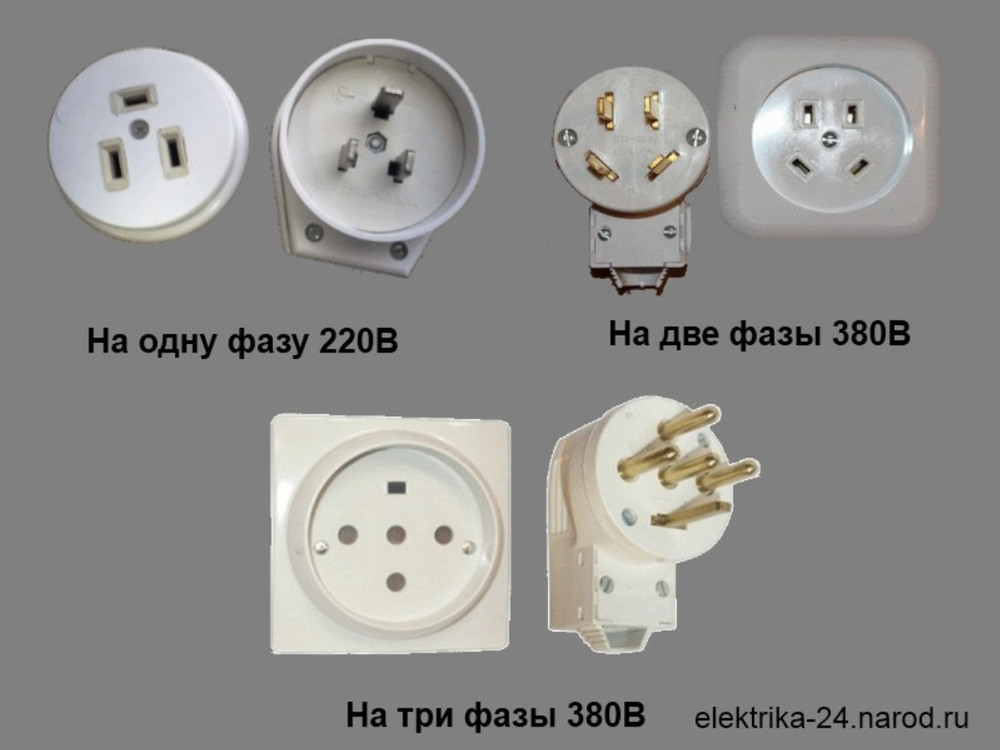

Набросок 1. Розетки для подключения электрической плиты.

Белорусские разъёмы. Основным достоинством белорусских разъёмов является сочетание их цены и свойства. Безусловно, они дороже украинских, но еще дешевле европейских аналогов. В собственной работе они выдерживают огромные мощности, и рассчитаны на работу более чем 32А, не считая того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

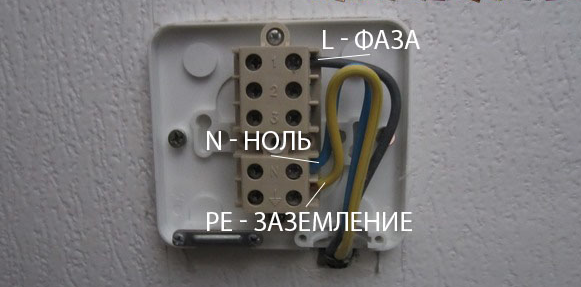

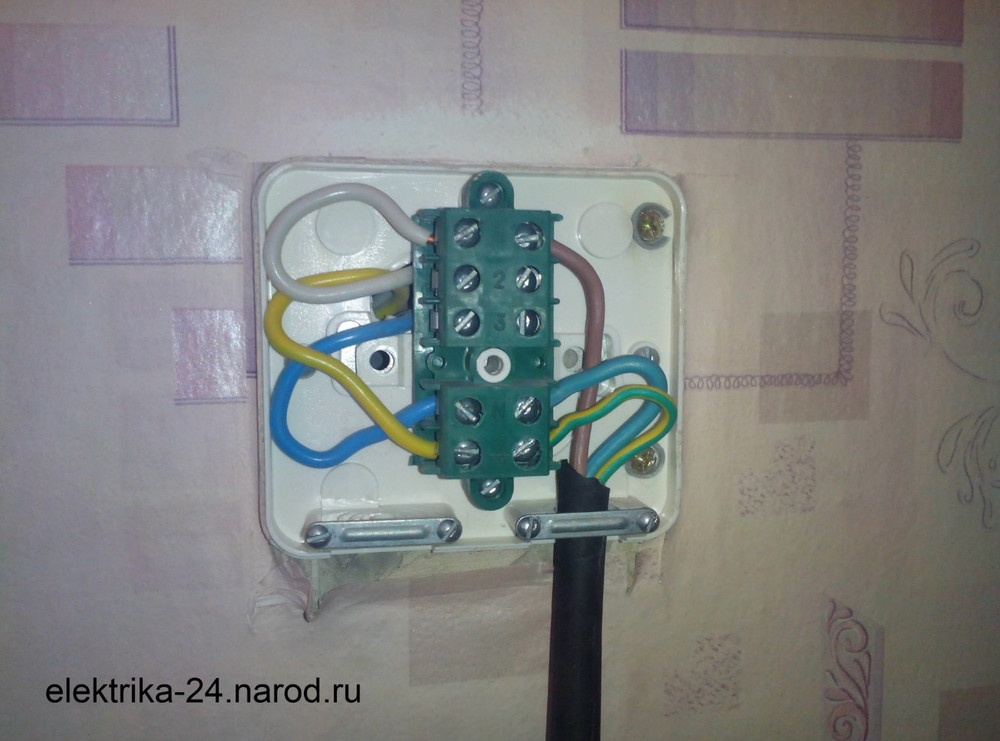

Набросок 2. Коробка клеммная для подключения электрической плиты.

В современных домах, новостройках все почаще для подключения электроплит применяются особые клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На рисунке №2 из стенки выходит трехжильный кабель и присоединяется к подходящим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электрической плите.

Выбор марки и сечения кабеля.

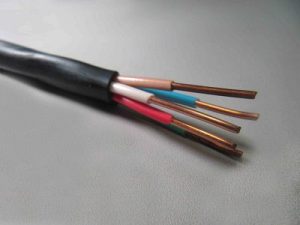

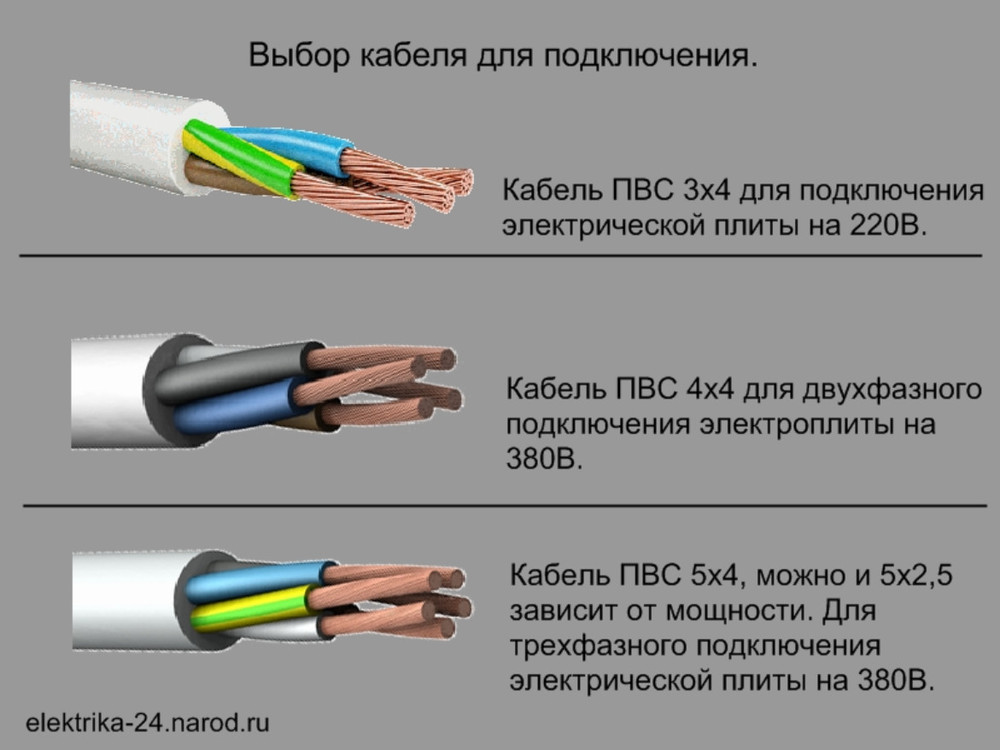

Набросок 3. Кабель для подключения электрической плиты.

Выбор кабеля. Для подключения электрической плиты нам также будет нужно трёхжильный или пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 или ПВС-5х4. 1-ая цифра значит количество жил, 2-ая цифра это сечение провода.

Схемы подключения электроплит.

Обычно, сняв с задней панели крышку клеммника, вы обнаружите не только лишь ряд медных перемычек, но и расположенную вблизи с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное, двухфазное и однофазовое подключение к питающей сети. Дальше мы с Вами тщательно разглядим все имеющиеся схемы подключения.

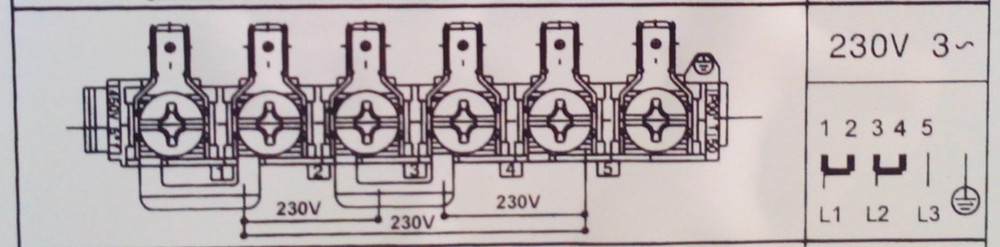

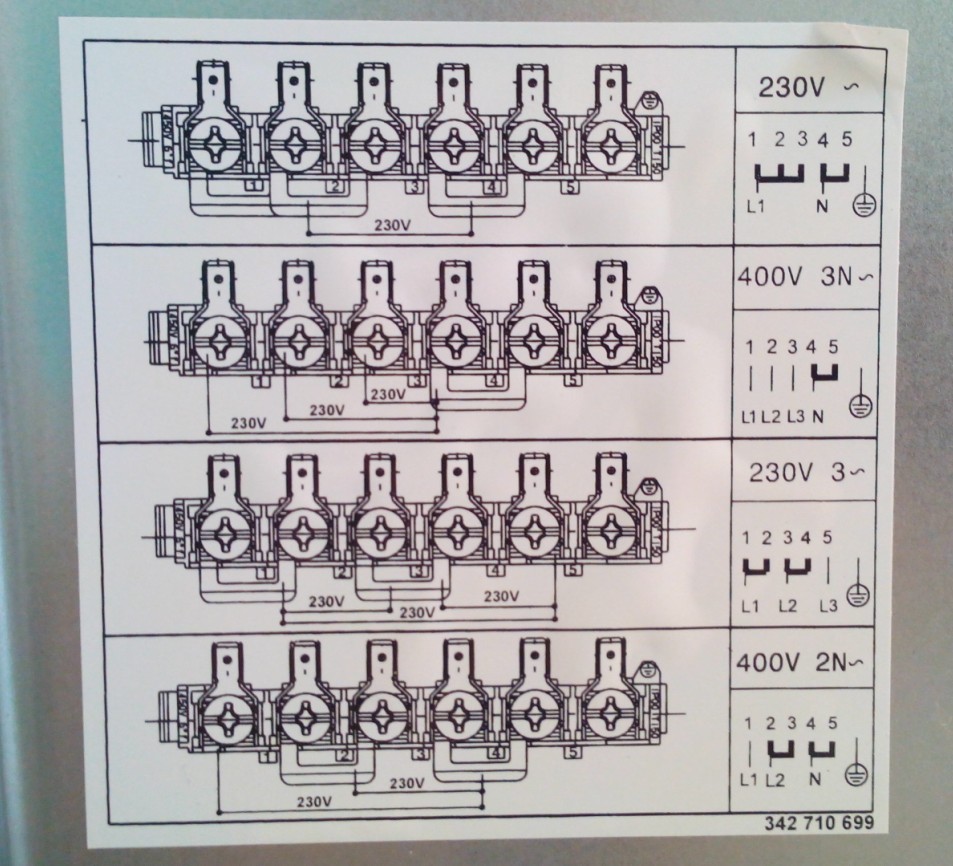

Набросок 4. Наклейка с вариациями схем подключения электрической плиты. Она размещена обычно, на задней крышке.

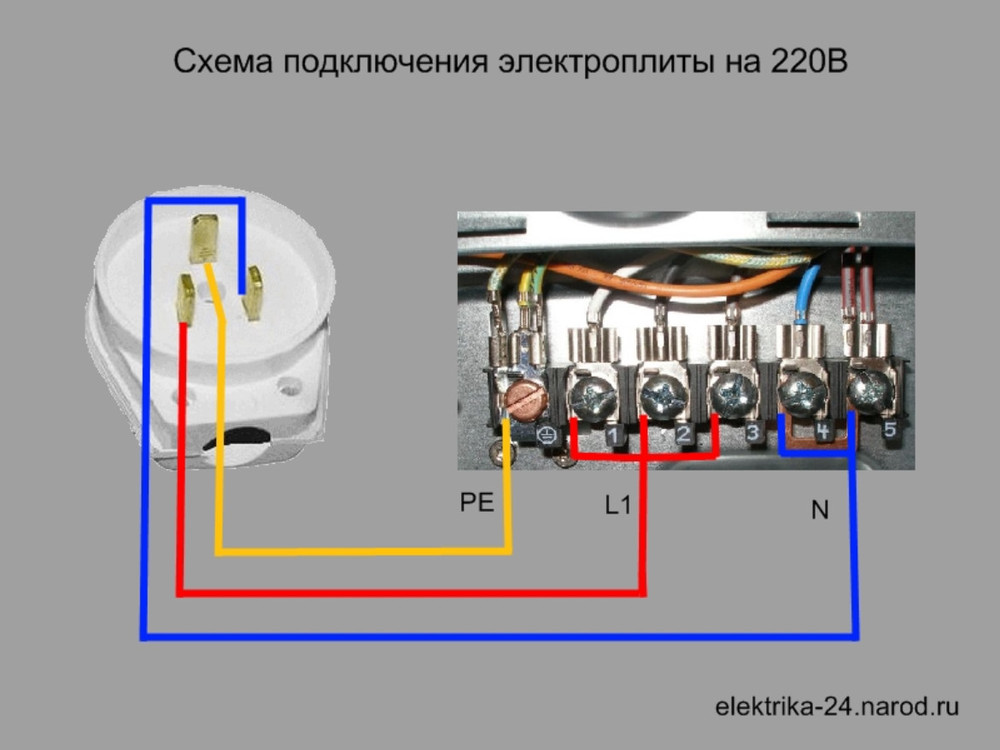

Схема подключения электроплиты на 220 В.

Более распространенным вариантом считается подключение к однофазовой сети. Для этого будет нужно установить все перемычки в согласовании с рисунком. А конкретно ставим две перемычки, идущие в комплекте, между клеммами 1,2,3 и подключаем к ним фазный провод L1 . Дальше ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с эмблемой заземления, к ней подключаем провод заземления РЕ. Лучше соблюдать цветовую маркировку, другими словами к нолю подключать провод синего цвета, к земле желтоватый, зеленоватый либо желто-зеленый другие цвета к фазному контакту.

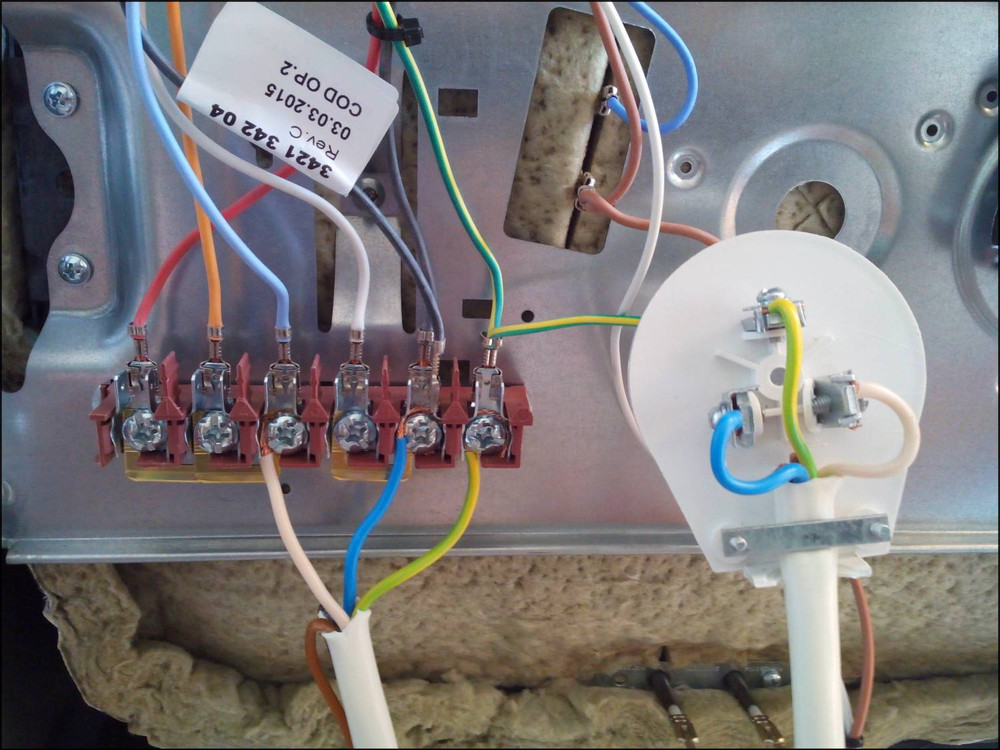

Набросок 5. Так смотрится на практике готовое подключение на 220 В.

Заметьте что на различных моделях плит, размещение заземляющего контакта может быть как с правой , так и с левой стороны. Потому при подключении заземляющего провода, непременно проверьте наличие знака заземления вблизи с контактом.

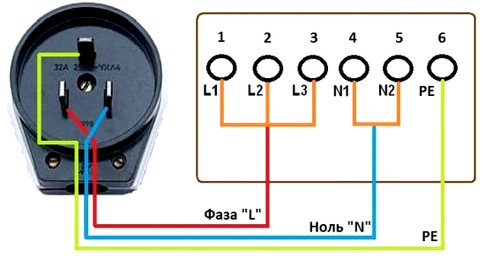

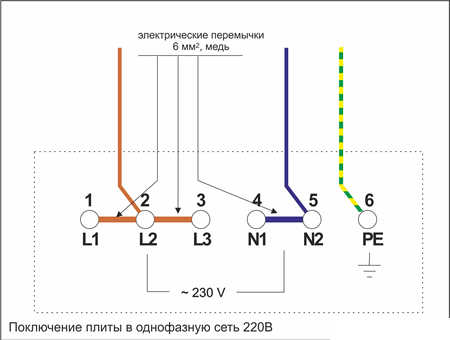

Набросок 6. Обычная и приятная схема подключения электрической плиты на 220 В.

Схема подключения электрической плиты на 380В.

Здесь есть два варианта подключения трехфазное и двухфазное. Лучше избрать вариант на три фазы для равномерного рассредотачивания нагрузки. Для трехфазного подключения Для вас пригодится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

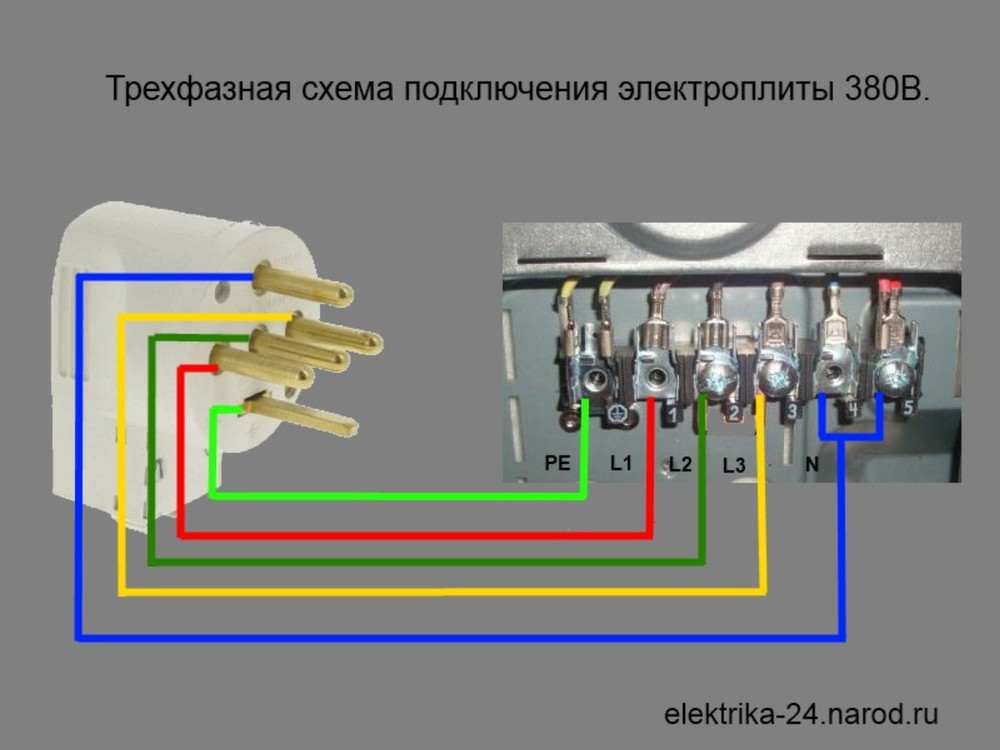

Набросок 7. Схема подключения электрической плиты на 380 В к трехфазной сети.

Разглядим поначалу вариант трехфазного подключения. Опять смотрим на схему и в согласовании с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Дальше подключаем фазные провода L1, L2, L3 на клемму 1,2,3. К клемме с эмблемой заземления подключаем провод PE.

Двухфазное подключение.

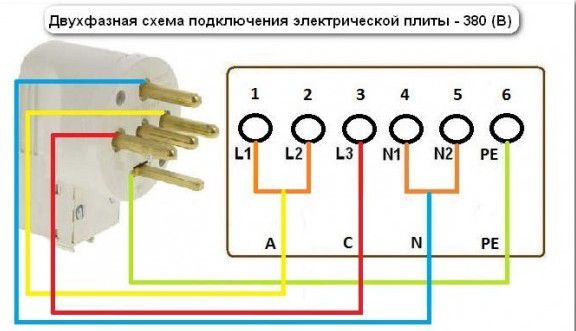

Набросок 8. Схема подключения электрической плиты на 380 В на две фазы.

В согласовании со схемой подключаем фазный провод L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Трехфазная схема подключения без применения ноля.

Внимательные читатели наверное увидели на картинке, что существует очередной вариант подключения на три фазы (на некоторых моделях) без применения ноля. Этот вариант сотворен для Америки, ни при каких обстоятельствах не применяйте его в Рф. Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Набросок 9. Трехфазная схема подключения без применения ноля.

Заключительный шаг, проверка.

До того как включать электрическую плиту в розетку, следует включить автомат и проверить корректность подключения на розетке. Удостоверится с помощью индикаторной отвертки, что фазный провод на фазной клемме. Снова проверить, что на вилке провода подключены, правильно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медлительно выставить на плите все режимы работы, для того дабы убедиться, что проводка выдержит нагрузку. Другими словами автомат не отключается, а кабель не нагревается. Означает все гуд! Вы совладали!

Кухонная плита, как указывает практика, в основном стационарное устройство, и, установив её в один прекрасный момент, вы не будете поменять её место каждый денек либо даже раз в неделю, а поэтому есть схемы подключения электрической плиты впрямую, без вилки и розетки. Обычно, в таком случае электрическая плита подключается через распределительную коробку с карболитовым либо глиняним клеммником.

Какое напряжение в розетке для плиты?

Порядок установки розетки для электрической плиты Большая часть современных электрических плит рассчитаны на подключение их к сети напряжением 220 либо 380 В.

Сколько ватт в розетке для плиты?

Напряжение в сети всегда 220 Вольт, потому можно подсчитать наивысшую мощность розетки для электроплиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 умножить на 220 выходит 3520 Ватт либо 3,52 кВт.

Какое напряжение должно быть для электрической плиты?

Большая часть современных электрических плит рассчитаны на подключение их к сети напряжением 2

Как подключить электрическую плиту к сети 220?

1. поставить перемычку между клеммами L1 и L2, L2 и L3,
2. подключить к L2 фазный провод — кофейного цвета;
3. бросить перемычку между клеммами N1 и N2;
4. подключить к N2 нейтральный провод — синего цвета;

Можно ли подключить электроплиту к обыкновенной розетке?

Что бы подключить электрическую плиту либо духовой шкаф мощностью до 3 кВт, полностью хватит обыкновенной проводки и самой обыкновенной розетки. Главное смотрите за тем, что бы на одну «жилу» проводов не было сразу подключено несколько массивных электроприборов, по другому при их одновременной работе будет срабатывать защита.

Сколько вольт идёт на плиту?

Плиту верно подключать на 380 вольт. В электротехнике существует величина измерения косинуса фи либо перекоса фаз. Плита имеет огромную мощность,потому при однофазовой схеме подключения происходит падение напряжения на питающей плиту фазе и увеличение на 2-ух других,другими словами перекос.

Какая мощность должна быть у электрической плиты?

Стандартные характеристики мощности электрической плиты

Электрическая плита с 2-мя металлическими нагревательными элементами в большинстве случаев имеет мощность 2000Вт, а аналогичное устройство с 4 элементами – от 5000 Вт. Если у четырехконфорочной плиты индукционный принцип нагрева, то значение будет начинаться от 10400 Вт.

Можно ли в личном доме установить электрическую плиту?

А вот установить электрическую плиту можно и без помощи других, принципиально только корректно смонтировать коммуникации. На данный момент есть разные варианты устройства проводки в доме: в доступных кабель-каналах, в штробах (закрытый вариант), под плинтусами и под панелями стенок (если они выполнены, к примеру, из гипсокартона).

Можно ли подключить плиту без заземления?

Можно ли подключать плиту без заземления? . Поэтому, если у вас нет заземления и отсутствует возможность прикосновения к открытым токопроводящим элементам варочной панели (ибо она «спрятана» в столешнице), то отсутствие заземления для вас полностью ничем не угрожает.

Как установить розетку под электрическую плиту?

1. Обесточить подводящий кабель и убедиться в отсутствии тока.
2. Используя перфоратор, сделать отверстие под стакан подрозетника.
3. Продеть в подрозетник питающий провод.
4. Зачистить концы жил от изоляции.
5. Присоединить жилы к разъемам на розетке.
6. Желто-зеленый провод заземления крепим в центре.

Что необходимо для подключения электрической плиты?

1. Черный провод (клемма с маркировкой 1) – Фаза
2. Синий провод (клемма с маркировкой N) – Ноль
3. Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Как подключить трехфазную плиту в однофазовую сеть?

Электроплита, обычно, трехфазная, для её подключения в однофазовую сеть входы L1, L2, L3 соединяют перемычками. Перемычка должна идти в комплектации электрической плиты, либо может быть сделана без помощи других из обрезка подключаемого провода.

Сколько стоит подключить электроплиту?

Стоимость на установку и подключение электрической плиты с подведением всех нужных коммуникаций в среднем составляет приблизительно 2200 рублей и впрямую находится в зависимости от количества материалов и дополнительных работ. Цена установки и подключения электроплиты с вашими материалами составит 1800 рублей.

Можно ли подключить комбинированную плиту к обыкновенной розетке?

Нет, довольно обыкновенной евророзетки на 16 Ампер. Подводящий кабель должен быть сечением более 1,75 мм2 (для меди). Для подключения комбинированный плиты непременно будет нужно особая розетка с заземлением.

Можно ли от розетки плиты выполнить разводку?

Согласно им, на питающую линию для электроплиты нельзя подключать дополнительные розетки, выключатели либо осветительные приборы. Для однофазовой сети применяется трехжильный провод сечением 6 мм 2 , а для трехфазной – пятижильный, но с наименьшим сечением. Подобрав верный провод, необходимо защитить его.

Что будет если спутать фазу и ноль при подключении плиты?

По имеющимся правилам любой из проводов в кабеле окрашен различным цветом: ноль – синий, земля – желтоватый либо зеленоватый, фаза – карий, черный либо красный. . При однофазовом подключении, если спутать фазу и ноль, ничего ужасного не случится.

Как верно установить и подключить электроплиту без помощи других

Подключение электрической плиты не просит особенных способностей, но при монтаже следует соблюдать определенные правила. Во избежание большущих утрат, а именно пожара, нужна работать с электричеством, беря во внимание все меры осторожности. Своими руками подключить агрегат к сети можно без приложения особенных усилий, в особенности в тех случаях, когда розетка уже установлена. Для этого полностью довольно поставить вилку на шнур и верно его подсоединить к разъемам устройства.

Требования к проводке

Современные устройства оснащаются без шнура, такое действие имеет обычное разъяснение. По технике безопасности нужна, дабы приборы подключались с помощью клеммных колодок высокого свойства, при всем этом розетки не применяются. Данный вариант подсоединения позволяет наращивать длину сетевого шнура, применять плавкую вставку заместо обыденных автоматов.

Для монтажа используются провода сечением от 4 мм 2 , при условии, что длина наименее 12 м. Если применяется кабель длиннее, нужно избрать сечение до 6 мм 2 . В этой ситуации для электроприбора устанавливается отдельный автомат.

Выбор сечения кабеля

Может быть подсоединение через розетку, но следует для этого высчитать подачу тока от 32 А.

Принципиально! Приспособление потребляет огромное количество электричества, потому категорически воспрещается подключение к обыденным бытовым розеткам. Выполнение правил техники безопасности поможет предугадать неожиданные ситуации.

Как подключить электрическую плиту

Выбор и подготовка места установки

Перед подключением устройства следует отлично обмыслить место, где расположить его для комфортного монтажа к сетевой подачи энергии, беря во внимание соседство с другими электроприборами:

1. Поверхность для установки аппарата должна быть нормально ровненькой, отрегулировав ножки устройства, необходимо обеспечить надежную устойчивость;
2. Длина сетевого шнура должна обеспечить свободное перемещение приспособления без его отключения;
3. Нагрев ТЭН а может происходить до 100 градусов, по этой причине располагать устройство около холодильника не рекомендуется;
4. Запрещено располагать плиту поблизости пластмассовых предметов, дабы они не расплавились.

Устройство защитного отключения и автомат

Эти элементы являются неотъемлемыми комплектующими для самостоятельной установки бытовых устройств в электросеть. Они в состоянии уберечь технику от перепадов сетевого напряжения и остерегают от ранних поломок:

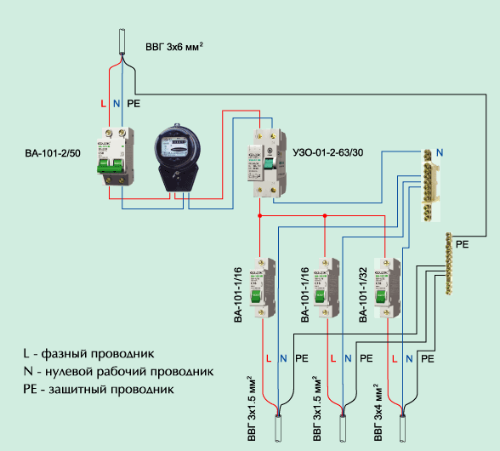

Схема расположения устройства защитного отключения

Установка кабеля

Для соединения клеммника либо розетки с электрощитком нужно проштробить стенку своими руками, дабы углубить кабель. Такие манипуляции производятся в согласовании с определенными требованиями и занимают достаточно много времени на их проведение. Но внешний облик квартиры при всем этом не мучается, а сам кабель накрепко прячется в стенке.

Выбор типа соединения

Есть три главных вида соединения, с помощью которых можно привести в работу электроплиту. Любой из них можно использовать в личных домах и квартирах, на дачах.

Прямым подключением

Таковой вариант является более неопасным, ведь при отсутствии дополнительных кабелей понижается риск того, что техника перегреется. В новостройках строители до боли просто решают подобные вопросы: они не монтируют коробки, а просто изолируют кабель.

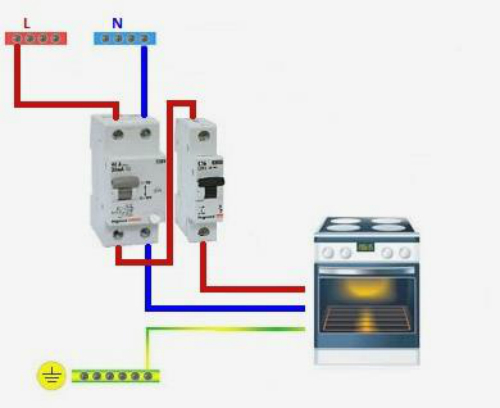

Схема подключения впрямую

Через клеммную коробку

В новых квартирах есть раздаточные коробки, установленные в кухнях на уровне не ниже 60 см от поверхности пола. Устройство следует монтировать не дальше 2-ух метров от нее. Выполняются клеммные коробки из высококачественного металла либо крепкого пластика.

Данная деталь уже подключена к домашней электросети, остается дело за малым — подсоединить технику. Схема обычная и не просит особенных способностей. Снутри блока имеется три цветных провода:

• черный — фаза;
• синий — ноль;
• желтоватый — заземление.

Обозначение проводов

Подключать жилы к блоку нужно в соответствие с цветовой политрой. Ошибиться в таковой схеме просто нереально.

Следует отлично проверить качество затяжки соединительных винтов, после этого закрыть крышку.

Через розетку

Установка розетки со специальной конфигурацией и требуемым заземлением должен происходит с учетом вида данного элемента.

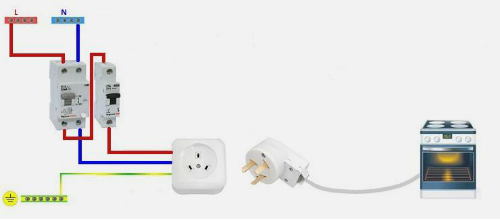

Схема подключения через розетку

На данный момент на кухнях используются розетки следующих главных типов:

1. Русского производства — сверху размещается заземляющий провод, а вход повернут на 90 градусов к оставшимся двум отверстиям;
2. Европейские — контакты выполнены с круглым сечением, а заземление находится в нижней части в форме прямоугольника. Такие экземпляры числятся устаревшим вариантом, ведь большая часть государств перебежало на свои личные виды;
3. Белорусские модели — выполняются с развернутыми контактами на 120 градусов.

Русская модель Белорусская разработка Европейский вариант

Схемы подключения

Есть стандартные схемы, по которым подключаются устройства, независящие от метода присоединения устройств к сети. Они бывают 3-х видов:

• однофазовая — подходит в этом случае, если приспособление рассчитано на 220 В;
• двухфазная — создана для устройства на 380 В;
• трехфазная — для подключения техники на 380 В.

Однофазовое подключение

Этот вид подключения предназначен для городских квартир многоэтажек. В них проводка осуществляется за счет трехжильных кабелей. Для безошибочного подключения нового устройства следует использовать медные перемычки с сечением не меньше 6 мм. Они в большинстве случаев оснащаются с распределительными блоками и зажимаются болтами снутри. При отсутствии перемычек их можно докупить в магазине строй материалов. 5 винтов из 6 соединяются воединыжды 2-мя шинами:

• шина обеспечивает соединение болтов с обозначением «L» с номерными знаками от 1-го до 3-х;
• такая перемычка применяется для совмещения 4 и 5 единиц, которые обозначаются «N»;
• оставшийся элемент нужен для заземления.

Однофазовое подключение

В соединительном процессе провода нужна распределять таким макаром:

• фаза (черный) устанавливается на L1, 2, 3;
• нулевой (синего цвета) предназначен для N4, 5;
• 6-ой контакт PE является заземляющим.

Двухфазное подключение

Эта схема рассчитана на внедрение в личных домах, пореже — в квартирах. Стыковка осуществляется за счет четырехжильного провода. Тогда схема осуществляется следующим образом:

• перемычка устанавливается на L1, L2;
• такая шина крепится на N4, N5;
• винтообразная деталь и L3 оставляются свободными для заземляющего эффекта.

Двухфазная схема подключения

Реализация схемы проводится по следующим пт:

• желтоватый провод накидывается на фазу А, которая состоит из клемм L1, L2, соединенных между собой шиной;
• красноватая жила ставится на вблизи стоящую клемму L3;
• синий провод устанавливается на нулевки N4 и N5, стыкующиеся перемычкой;
• желто-зеленый элемент предусмотрен в качестве заземлителя.

Трехфазное подключение

Данная вариация предусмотрена для использования в одноэтажных помещениях. На 1-ый взор схема достаточно непростая, но реализовывается своими руками стремительно и просто. Осуществляется кабелем из 4 или 5 жил. Нужна только одна перемычка для совмещения размещенных поблизости нулевых контактов N1, N2. Реализуется сбор по схеме по следующим правилам:

• жила, имеющая желтоватый цвет, накидывается на фазу А с клеммой L1;
• зеленоватый провод совмещается с фазным элементом В и контактом L2;
• элемент красного колера крепится к фазе С и контакту L3;
• жила синего цвета предусмотрена для нулевых клемм;
• зеленоватая, желто-зеленая отводится в виде заземляющего предмета.

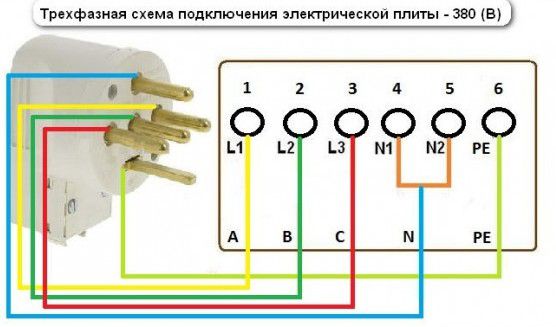

Трехфазная схема подключения

Заключение

Верно установить и подключить электроплиту не так просто, но, соблюдая все правила, можно выполнить это без помощи других. При соблюдении всех правил можно предупредить нехорошие ситуации, которые могут быть вызваны в процессе использования устройства.

Главные требования к монтажу устройства:

1. Для подключения в неотклонимом порядке нужно использовать трехжильный кабель из меди сечением от 4 или 6 мм 2 . Поперечник находится в зависимости от избранной длины сетевого провода;
2. Устанавливая приспособление, нужно держать в голове, что для него нужна отдельный автомат;
3. Осуществляется установка УЗО ;
4. Заземление аппарата происходит хоть каким легкодоступным способом, их насчитывается три вида.

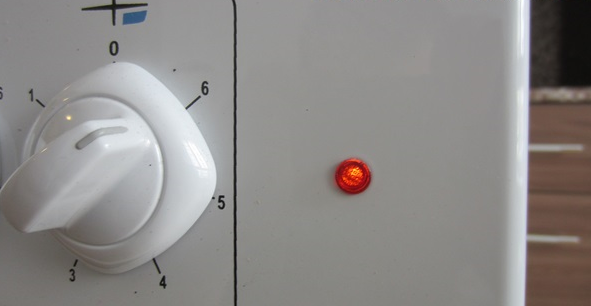

Если индикатор зажегся, означает установка прошла верно

По окончании установки электроплиты на неизменное месторасположение нужна подключить ее к сети. Если весь процесс был проделан в правильном порядке, то индикатор, расположенный на панели устройства, оповестит световым сигналом о верном подключении.

Подключение должно осуществляться строго по аннотации, комплектующейся с агрегатом от завода-производителя. Пренебрегая установленными требованиями, можно лишиться всех гарантий по эксплуатации устройства.

Неверный установка, выбор силовой розетки, подходящего сечения питающих кабелей может привести к возгоранию проводки и пожару. Во избежание неблагоприятных ситуаций следует кропотливо вычитывать аннотацию, приложенную к товару.

Поглядите видео о том, как подключить электрическую плиту
