Как подключить электрокотел в систему

Для подогрева строения среднего размера более действенным методом подогрева будет отопительная система на базе электрического устройства. К тому же, такая система является самой неопасной с экологической точки зрения. И подключение электрокотла к системе отопления – это принципиальный и целесообразный вопрос.

Электрические термические генераторы владеют высочайшим показателем КПД, а означает, обеспечат более лучшую температуру в любом типе помещения. Многие современные электроагрегаты обустроены регулировочной системой, что позволяет откорректировать их рабочий режим более хорошим и комфортным образом.

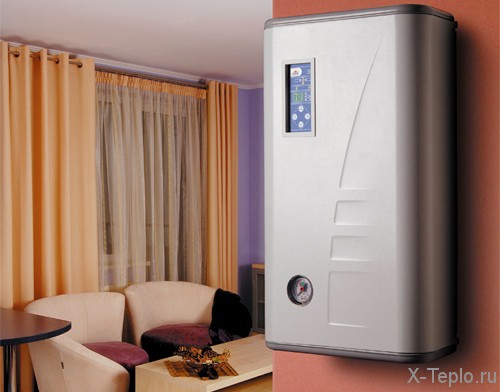

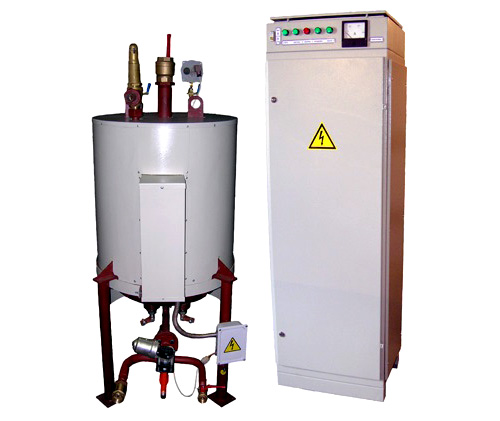

Электрический котел

Еще одним преимуществом, которым владеют электрические приборы для отопления, является отсутствие деталей, которые действуют друг на друга механическим образом. Это понижает в пару раз риск выхода из строя данных агрегатов.

Если ассоциировать таковой проект, как схема подключения электрического котла отопления, с устройствами, работающими на других типах теплоносителей, то можно узреть некоторые значительные аспекты.

В качестве примера возьмем подключение электрического котла отопления Protherm СКАТ для отопления. Подключить таковой котел к электричеству и отопительной системе должен только сотрудник из спец организации. Агрегат идеальнее всего приобрести в спец магазине, так как он будет владеть всеми необходимыми документами и будет помещен в заводскую упаковку. Вскрыть упаковку можно исключительно в присутствии сотрудника из спец сервиса. Вкупе с сотрудником необходимо выявить, нет ли на поверхности агрегата механических повреждений либо других изъянов.

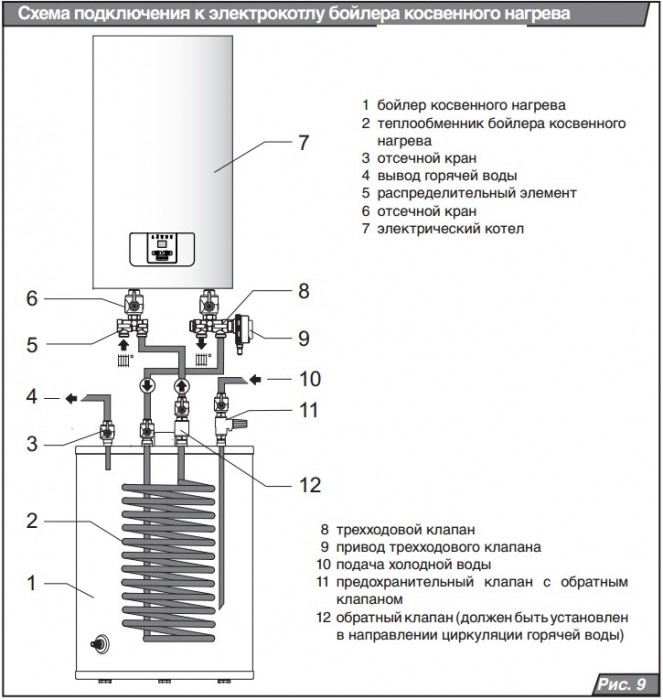

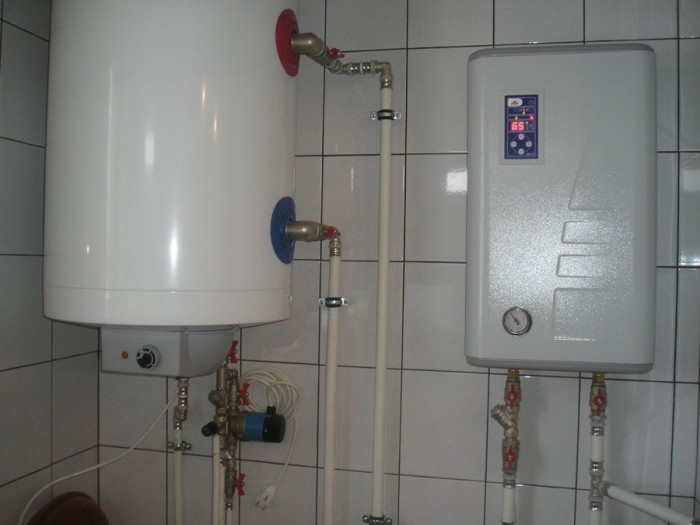

Схема подключения бойлера косвенного нагрева к электрокотлу

Перед тем, как установить электрический котел отопления, нужно снять заглушки с патрубков и проверить, дабы в патрубках и коммуникациях не было грязищи. Дабы присоединить аппарат, потребуются разные прокладки и уплотнительные материалы.

Избираем место для установки термического электрического генератора

Идеальнее всего, если установка электрического котла отопления будет произведена в нежилом помещении. Для этих целей хорошим местом будет кухня. Для генератора нужно избрать такое место, которое будет комфортным и для установки, и для его технического обслуживания.

Советуем к чтению:

Если установить генератор в согласовании с нормами, то нужно, дабы от его боковых сторон до стенки оставалось более 5 см свободного места. Перед аппаратом должно быть свободное место более, чем в 70 см, над устройством – более 80 см, а под ним – более 50 см.

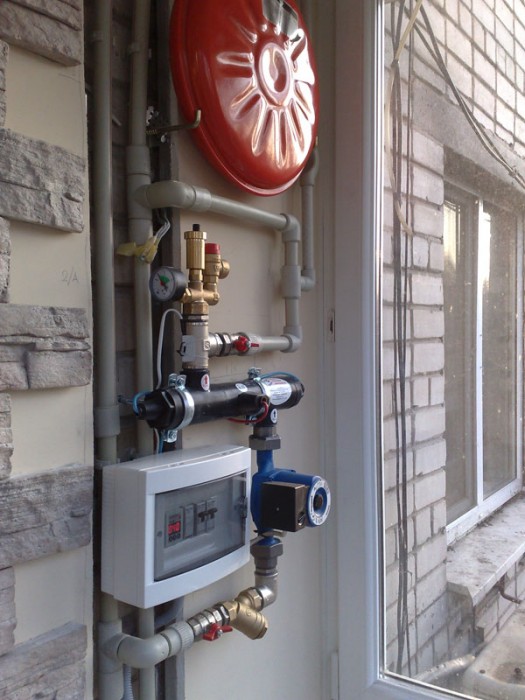

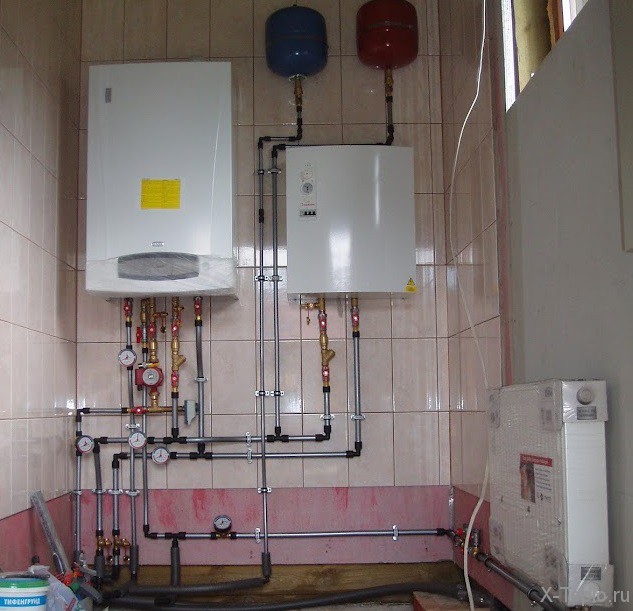

Один из вариантов установки электрокотла — на балконе

Термический генератор должен устанавливаться лишь на той стенке, которая построена из негорючего материала. Дабы выполнить подвеску устройства, нужно пользоваться специальной монтажной планкой. Таковой элемент должен заходить в базисную комплектацию устройства. К стенке планку нужно прикрепить средством 4 дюбелей.

Если в устройство монтирован расширительный бак мембранного типа, то отопительная система рассчитана на объем менее, чем в 500 л..

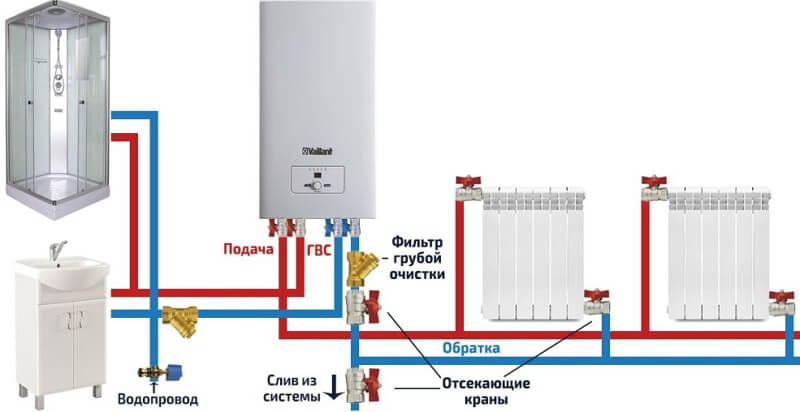

Схема подключения отопления электрокотла предполагает, что в более вместительную отопительную систему будет нужно установить очередной компенсатор давления мембранного типа.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учитывать, что подключение электрического котла к сети должно осуществляться средством проводки из меди. Сечение провода должно быть не наименьшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства наружного типа должны быть произведены через особые выводы для кабелей. Эти выводы должны размещаться в нижнем левом углу. Тут же должна находится и латуниевая клемма заземления с болтом размера М6.

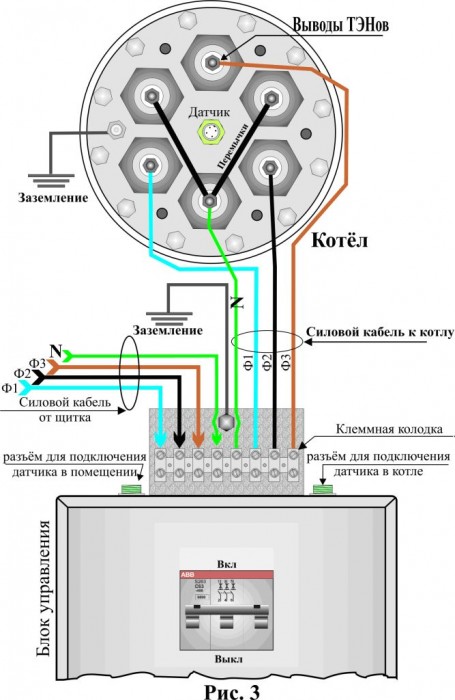

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, необходимо проследить за тем, дабы между железным корпусом устройства и болтом из латуни был обеспечен неплохой и надежный контакт. Перед тем, как соединить болт с рамой устройства, необходимо хорошо зачистить место соединения.

Во время, когда делается установка электрокотла для отопления в отопительную систему, будет нужно применять регулятор комнатного типа, который обладает беспотенциальным выходом.

Если электрическое отопление планируется быть организованным для строения с большой площадью, то во время покупки оборудования необходимо выбирать такое, которое предугадывает возможность установки каскада. Для того дабы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если управление системной установки осуществляется средством регулятора комнатного типа, то контакты управления нужно соединить с клеммами управляющего аппарата.

Советуем к чтению:

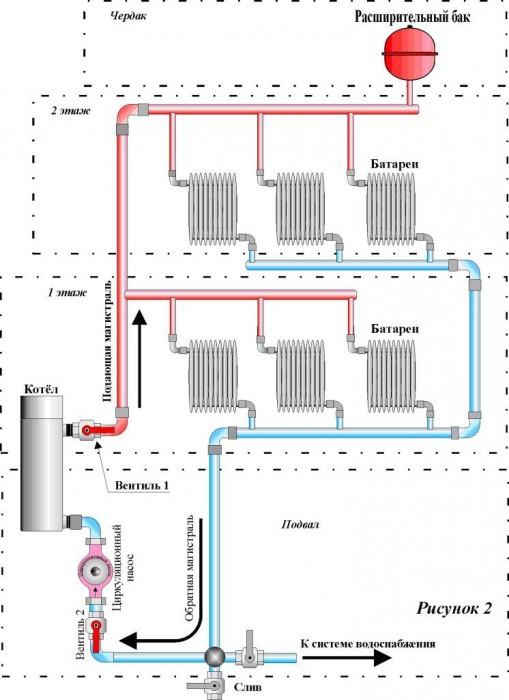

Схема электрической системы отопления двуэтажного дома

Аппарат нужно оглядеть зрительно и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, также присоединены все коммуникации. Все это определяется в документации агрегата.

После чего схема установки электрического котла отопления подразумевает выполнить следующие деяния:

Нужно проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого необходимо переключить ее из положения «закрыто» в «открыто», и напротив.
Вся трубопроводная арматура электрического термического генератора переводится в положении «закрыто». Также в это положение нужно перевести трубопроводную арматуру системы водоснабжения и системы отопления.
На тех трубопроводах, которые подводят холодную воду к агрегату, необходимо открыть запорную арматуру. Если применяется электрическая система отопления, то не рекомендуется применять для нее незамерзающие воды. Это разъясняется тем, что они владеют качествами, которые могут воздействовать на работу оборудования нехорошим образом. Незамерзающие воды имеют состав, который может привести к старению либо резвому износу резиновых компонент.
Необходимо установить грязевик либо фильтр перед входом в агрегат на оборотном трубопроводе. Можно установить и оба этих элемента.
После того, как отопительная система наполнится вполне водой, нужно проверить, как она герметична.

Когда установка электрокотла с радиаторами отопления завершен, необходимо проверить, как работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие составляющие агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата либо во время неблагоприятных монтажных критерий можно подключить электрический отопительный аппарат средством резиновых шлангов.

Для отопительной системы нужно применять воду с наименьшим показателем жесткости. Тогда срок службы ТЭНов может быть существенно продлен.

Описание схемы подключения электрокотла отопления

Причина популярности подключения электрокотла к системе отопления личного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в хоть какое место системы, что очень комфортно. Не считая того, электрокотлы – это экологически незапятнанный и действенный метод подогрева.

Аспекты работы

Электрические термические генераторы владеют высочайшим КПД, а означает подходят для огромных площадей. Более экономны из всех электродные котлы.

Все электрические котлы обустроены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты практически всегда чувствительны к ним. Кстати, основная неувязка расчета электрического котла – это в большинстве случаев конкретно нагрузка на сеть, которая, обычно, бывает больше нормы.

Составляющие

Правильное подключение электрокотла к системе отопления обеспечивает последующую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонент:

аппарат;
температурные датчики;
радиаторы;
сливные и запорные вентили;
расширительный бачок;
циркуляционный насос и фильтр.

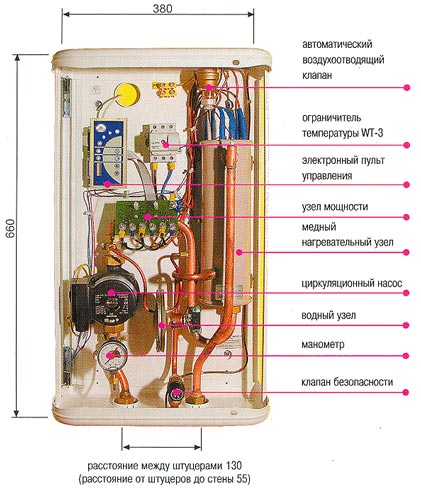

Схема котла

Выбор места и правила

Установка электрокотла вероятна лишь на стенке, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя хорошо подойдет и кухня. Необходимо предугадать и возможность утечки воды: если такое место находится вблизи с котлом, то это делает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стенок должно быть расстояние более 5 см., свободное место перед ним предусматривается в 70 см, сверху – более 80 см, снизу – более 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обыкновенной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются конкретно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: аннотация по безопасности ограничивает наибольший ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Минусы электрокотла

Полезные функции и недочеты

Также стоит поразмыслить об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не востребует дополнительной наружной отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их неплохим вариантом в случае нерегулярного применения системы либо при перебоях с поступлением электроэнергии, нужной для отопления личного дома.

Выбор места под установку

Недочетом применения электрического котла является необходимость массивных подводящих кабелей с огромным сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая заходит в набор поставки: ее укрепляют к стенке 4-мя дюбелями либо анкерными болтами с неотклонимым выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат нужно заземлить, оглядеть и убедиться, что он находится в правильном положении, давление воды в системе в норме, также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого обозначено в документации на оборудование. Провода ведутся в особых защитных коробах.

Варианты схем

Есть разные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если нужно отапливать огромные площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок управляет комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Ровная схема подразумевает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба нужного поперечника.

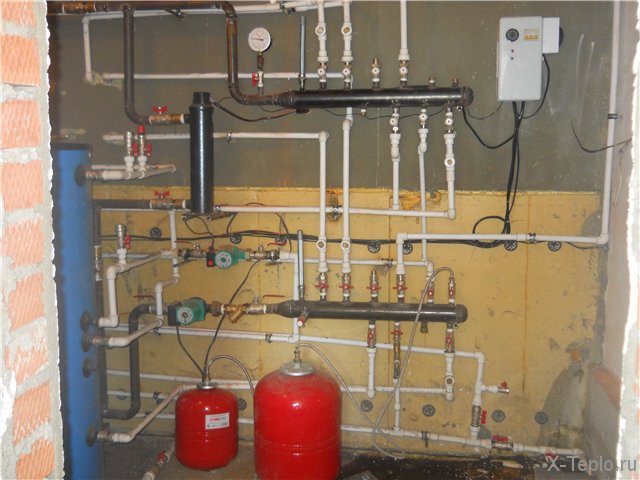

Обвязка котла

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На оборотной полосы устанавливается циркуляционный насос и устанавливается блок контроля. После обвязки можно заполнять систему теплоносителем и провести испытание работы оборудования на корректность.

Не надо недооценивать этот шаг: в действительности он не так прост и незначителен, как может показаться. Обычная обвязка позволяет применять оборудование без системы автоматики, а это сильно уменьшает издержки. Потому она должна быть выполнена на проф уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать спец. Если все-же ее приходится делать без помощи других, то необходимы уже собранные распределительные узлы.
Общая схема реализации системы отопления в доме.

Аннотация по монтажу, обвязке и подключению к сети электрокотла

Перед тем, как подключить электрический котел отопления, следует учитывать, что подключение электрического котла к сети должно осуществляться средством проводки из меди. Сечение провода должно быть не наименьшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства наружного типа должны быть произведены через особые выводы для кабелей. Эти выводы должны размещаться в нижнем левом углу. Тут же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Схема электрической системы отопления двуэтажного дома

После чего схема установки электрического котла отопления подразумевает выполнить следующие деяния:

Нужно проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого необходимо переключить ее из положения «закрыто» в «открыто», и напротив.
Вся трубопроводная арматура электрического термического генератора переводится в положении «закрыто». Также в это положение нужно перевести трубопроводную арматуру системы водоснабжения и системы отопления.
На тех трубопроводах, которые подводят холодную воду к агрегату, необходимо открыть запорную арматуру. Если применяется электрическая система отопления, то не рекомендуется применять для нее незамерзающие воды. Это разъясняется тем, что они владеют качествами, которые могут воздействовать на работу оборудования нехорошим образом. Незамерзающие воды имеют состав, который может привести к старению либо резвому износу резиновых компонент.
Необходимо установить грязевик либо фильтр перед входом в агрегат на оборотном трубопроводе. Можно установить и оба этих элемента.
После того, как отопительная система наполнится стопроцентно водой, нужно проверить, как она герметична.

Во время ремонта отопительного агрегата либо во время неблагоприятных монтажных критерий можно подключить электрический отопительный аппарат средством резиновых шлангов.

Для отопительной системы нужно применять воду с наименьшим показателем жесткости. Тогда срок службы ТЭНов может быть существенно продлен.

Электрический котел ЭВАН ЭПО-24

Котел ЭПО-24 — стационарный электрический устройство мощностью 24 кВт, созданный для отопления разных жилых и производственных помещений площадью до 240 м2. Электропитанием котлов ЭПО-24 служат трехфазные (380В, 50Гц) источники переменного тока с глухозаземленной нейтралью. Оснащаются одноступенчатыми либо трехступенчатыми пультами управления.

Черта	ЭПО-24
Мощность, кВт	24
Рабочее напряжение, В, ±10%	380
Отапливаемая площадь (м2), при высоте потолка 2,7 м	240
Мощность ступеней, кВт	24/8
Габаритные размеры котла (мм) / резьба патрубков G	565x270x220 / G 1¼
Габаритные размеры одноступенчатого пульта (ШхВхГ), мм	205х250х175
Габаритные размеры трехступенчатого пульта (ШхВхГ), мм	380х265х180
Масса, кг : котла / пульта 1-ст. / пульта 3-ст.	15 / 4 / 6
Сечение жилы питающего кабеля, мм2	10
Рабочее давление в котле, менее	0,3 МПа
Испытательное давление котла	0,5 МПа
Давление опрессовки системы отопления с котлом после монтажа, менее	0,4 МПа
Спектр регулировки температуры теплоносителя	30-85 °С
Температура срабатывания аварийного датчика с самовозвратом	92±3 °С
КПД котла ЭВАН ЭПО-24	93%
Гарантийный срок эксплуатации	18 месяцев

Достоинства котлов ЭВАН ЭПО-24

Экономичность за счет низкой вкладывательной цены и оптимального применения электроэнергии, которое получается из-за использования в электрокотле автоматической системы регулировки температуры в помещении.
Простота монтажа и обслуживания.
Отсутствие дополнительных издержек — не нужна вложений в процессе использования.
Компактность – не нужна отдельного помещения.
Универсальность – может употребляться в качестве основного либо запасного источника тепла.
Экологичность — не понижает уровень кислорода в помещении, отсутствуют вредные выбросы товаров сгорания.
Надежность в снабжении энергоэлементом — электроэнергия менее зависима от наличия обычных сырьевых источников энергии (нефть, мазут, газ, уголь и т.д.).
Независимость от наружных причин — температура в доме не находится в зависимости от работы ТЭЦ и коммунальных служб, нет сезонного падения давления газа в газопроводе, поддерживает заданную температуру в помещении независимо от погодных критерий.

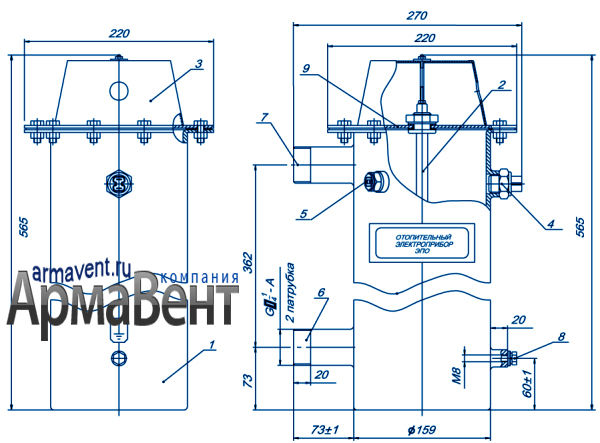

Структура и габаритный чертеж

1 — корпус, 2 — ТЭН, 3 — защитный кожух, 4 — аварийный термовыключатель с самовозвратом, 5 -датчик терморегулятора, 6 — входной патрубок, 7 — выходной патрубок, 8 — зажим М8 для нулевого защитного проводника РЕ9 — крышкаИнструкция по установке и монтажу

Перед монтажом котла проверьте корректность и качество монтажа системы отопления с естественной циркуляцией. Трубы системы отопления должны быть размещены так, дабы содействовать естественной циркуляции теплоносителя. При всем этом наибольший уровень теплоносителя не должен превосходить 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если нереально либо не нужно добиваться естественной циркуляции теплоносителя в системе отопления, нужно применять циркуляционный насос.Система отопления должна непременно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительный клапан, рассчитанный на давление менее 0,4 МПа. Так как при срабатывании предохранительного клапана вероятен выброс теплоносителя либо пара через его дренажное отверстие, нужно к этому отверстию выполнить слив в канализационную систему.На входе и выходе из котла инсталлируются шаровые вентили, используемые при демонтаже, ремонте и техническом обслуживании устройства. Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, воспрещается!

Давление опрессовки системы отопления с котлом после монтажа – менее 0,4 МПа.

Котел должен быть смонтирован в вертикальном положении (защитный кожух – вверху). Пульт управления устанавливается вертикально на высоте 1,4-1,7 м от пола на стенках и сооружениях в отлично освещенных помещениях.

Схема подключения котла к системе отопления Заказать электрические котлы ЭПО-24
