Как подключить электрокотел к отоплению

Электрокотел наилучший по комфортности – не нуждается в обслуживании, самый надежный, а замена перегоревшего тена – копейки. Программируется, практически не шумит, малогабаритен, устанавливается в любом месте. Разглядим, как его подключить и эксплуатировать…

• По комфорту электрокотлу нет равных – «нажал кнопку и забыл», подходить не надо вообщем. Конкретно тем самым электрокотлы устанавливают все почаще как основной теплогенератор.
• Электрокотел считается наилучшим резервом из-за собственной надежности. Его спецы советуют устанавливать с хоть какими другими – газовым, твердотопливным, жидкотопливным…

Но главную роль играет стоимость на электричество. Почти всегда электрокотел остается запасным либо временно-включаемым. Его тепло обойдется в 5 раз дороже чем от газа либо угля. Правда, можно и удешевить очень существенно при определенных обстоятельствах, что разглядим ниже. Но сначала – как подключить электрокотел…

Какой кабель для котла, какое сечение проводников

Мощность двухфазного электрокотла, (рассчитанного на 220 В) – до 7 кВт, почаще 3 – 6 кВт. Мощность трехфазного 380 В — обычно от 6 до 20 кВт. При подключении необходимо строго соблюдать требований нормативов.

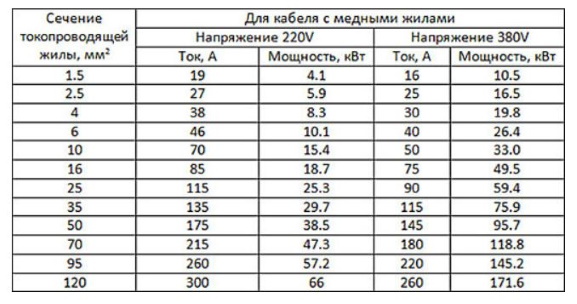

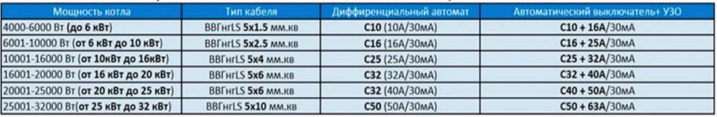

Электрокотел подключается конкретно к щиту отдельным кабелем. Требуемое сечение жил для котла будет обозначено в его аннотации. Можно пользоваться общими советами, зная наивысшую мощность устройства. Кусок таблицы из ПУЭ по выбору сечения медных проводников…

Для котла на 5 кВт при 220 В допускается подключение проводником 2,5 мм2, наибольший ток до 25 А и мощность до 5,5 кВт. Для котла 6 кВт при 220 В рекомендуется уже подключение проводником с медными жилами 4 мм2.

При 380 В для котла 10 кВт нужен пятижильный кабель с сечением медных жил более 2,5 мм2 но для котла 15 кВт рекомендуется использовать уже кабель с медными жилами от 4,0 мм2. Общие советы — в таблице.

Используются трехжильные кабели типа ПВВ либо подобные для 220 В, и пятижильные для 380 В, прокладываемые в согласовании с требованиями нормативов.

Какие защиты требуются – автоматический выключатель

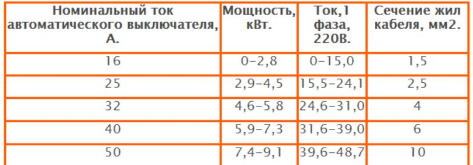

Для электрокотла на щите дополнительно устанавливается наибольшая токовая защита – автоматический выключатель. Рекомендуется автомат с маленькой перегрузочной способностью, класса В, так как огромные пусковые токи, соответствующие для электродвигателей, тут отсутствуют. Автомат подбирается по току. Советы подбора автоматического выключателя по току для 220 В и медного кабеля, приведены в таблице.

К примеру, для котла 5 — 6 кВт 220 В рекомендуется уже выключатель на ток 32 А.

Общие схемы включения электрокотлов при 220В и 380В.

Реле утечки

Защита от утечек тока на землю (защитное отключение) должна непременно устанавливаться. Рекомендуемый дифференциальный ток срабатывания – 30 мА.

(Реле утечки на землю оценивает разницу токов между всеми присоединенными фазами. Если где-либо в цепи появляется утечка на землю, то между фазами появляется разница силы тока – дифференциальное значение. Аппарат это регистрирует и отключает сеть, при этом время срабатывания маленькое, такое, что при касании человека к проводнику, через организм не успевает развиться ток небезопасной величины…)

• Могут устанавливаться дифференциальные автоматы, — аппараты, объединяющие в одном корпусе наивысшую токовую защиту и защитное реле. Пример подбора дифавтомата для котлов зависимо от их мощности для напряжения 380 В приведен в таблице.

Подключение ТЭНов в электрокотле

К каждому котлу производителем прилагается принципная электрическая схема, где указана, в том числе, и схема перемонтажа, если котел будет применяться с другим напряжением питания.

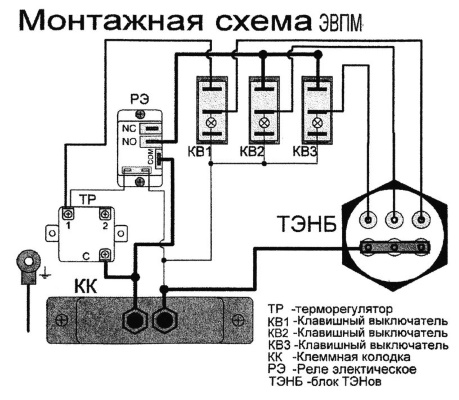

Котлы, рассчитанные на работу в сети 220 В, оснащаются и тенами с рабочим напряжением 220 В, которые подключаются параллельно. Пример монтажной электрической схемы электрокотла в сети 220 В с 3 тенами, любой из которых врубается отдельным выключателем, показан на рисунке.

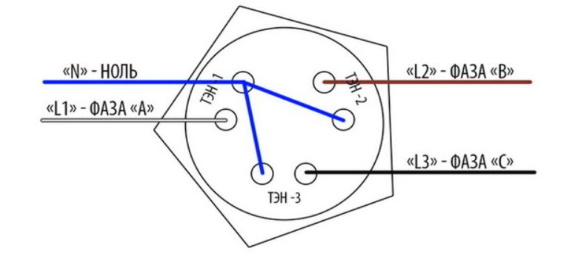

Котлы на 380 В могут оборудоваться тенами рассчитанными на 220 В. Тогда тены подключают по схеме звездой с общим нулем.

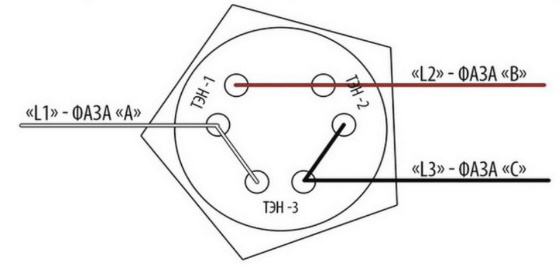

Если тены рассчитаны на напряжение 380 В, то их подключают треугольником.

Как подключить электрокотел к отоплению. Гидравлические схемы.

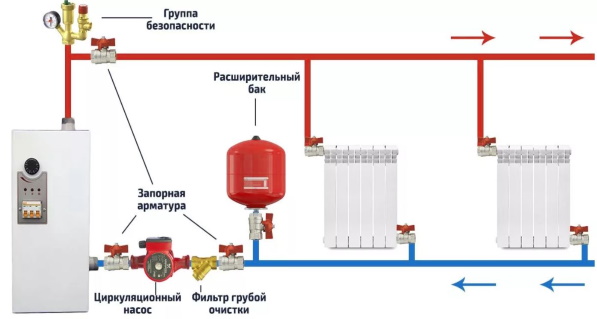

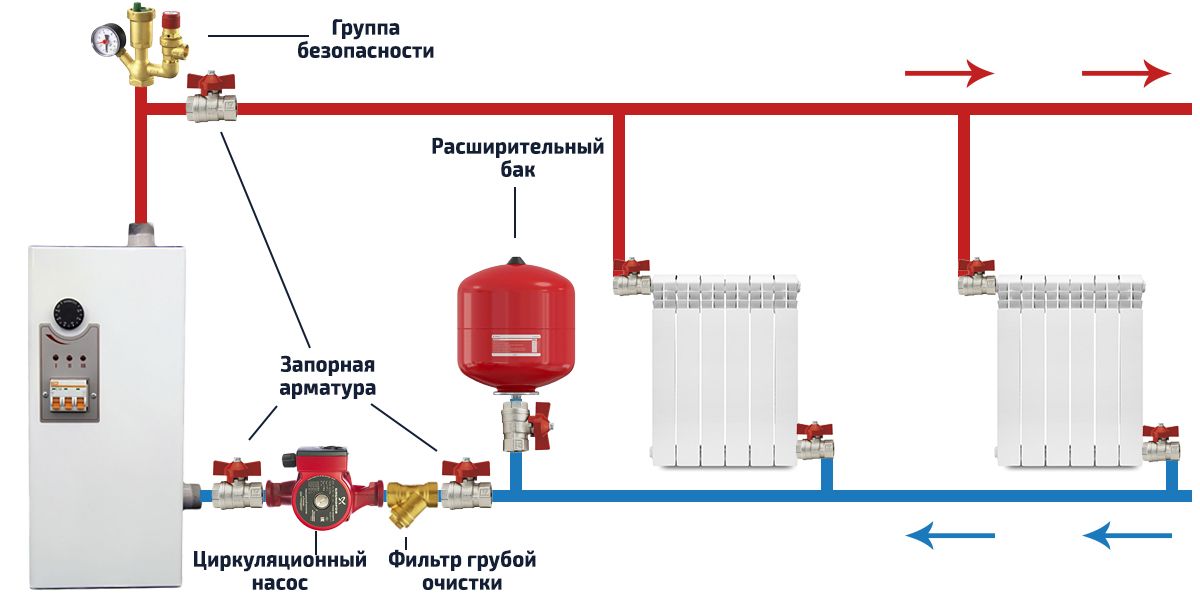

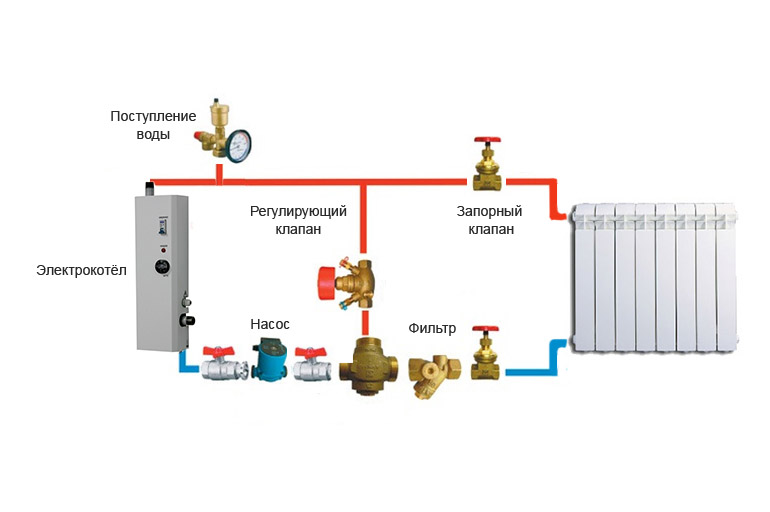

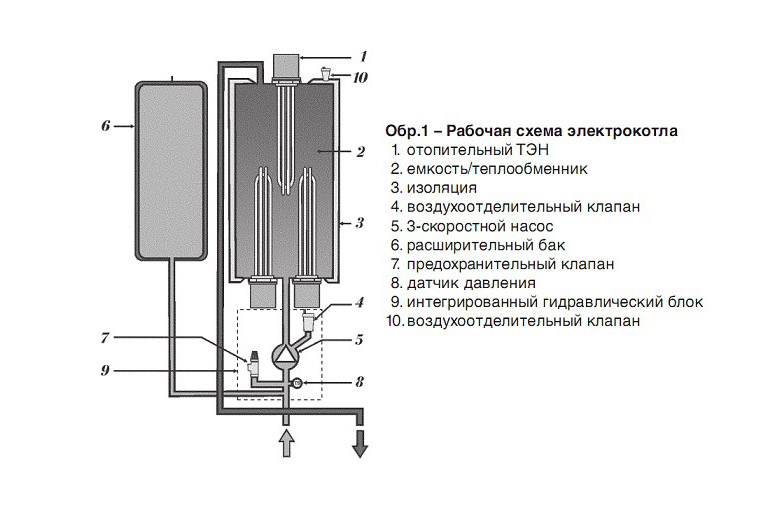

В простом варианте электрокотел подключается к отоплению также, как и хоть какой другой. Группа безопасности, циркуляционный насос, и расширительный бак могут быть уже в составе самого котла (дорогие модели).

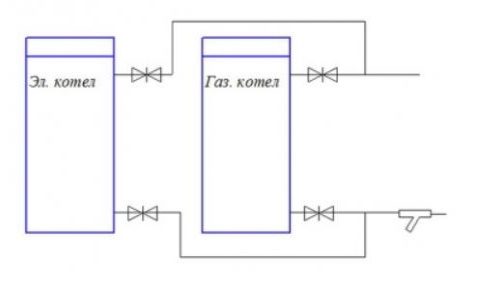

Если электрокотел применяется исключительно в качестве резерва любого котла, то еще целесообразней предугадать ручное включение через вентили, без применения оборотных клапанов. Обычная схема резервирования электрокотлом любого другого.

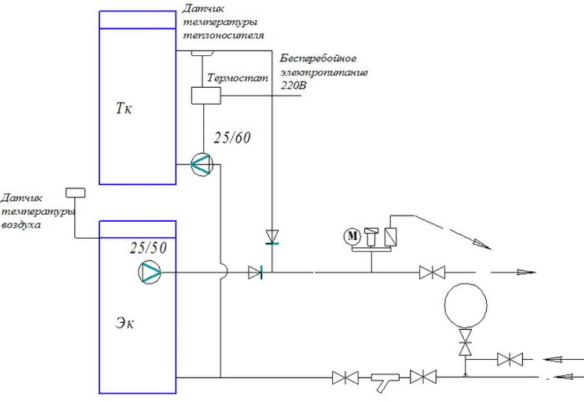

Для применения котла «на подхвате», он врубается, когда основной твердотопливный прогорает, и температура воздуха либо теплоносителя понижается, что регится подходящим реле (термостатом). Схема для включения вместе с твердотопливным содержит непременно и выключения насоса твердотопливного, как в нем не станет находиться пламя, дабы он не выступал в качестве охладителя на дымопровод.

Тут же котлы подключаются к гидравлике через оборотные клапаны, дабы обеспечивалось автоматическое включение без присутствия человека. Но при всем этом придется мириться с недочетами такового включения – засорением клапанов, завышенным гидравлическим сопротивлением…

Как недорого топить электрокотлом

Ночной тариф на электроэнергию обычно сравним с ценой на доступное горючее, к примеру 1,7 руб. за кВт, к сопоставлению, — 1,1 руб. за кВт энергии от угля. Но у электрокотла КПД приближается к 100%, а у угольного – 80%, поэтому: 1,1/0,8 = 1,38 руб/кВт…

Если подключить электрокотел, запитанный через двухтарифный счетчик, к буферной емкости, и ночкой забирать максимум энергии из электросети, то запасенной энергии хватит и на денек почти… Находится в зависимости от критерий подключения, – выделенной энергонадзором мощности и мощности самого оборудования…

Виды электрокотлов по типу нагревателя: схема подключения

Схема электрокотла состоит из 2-ух частей: силовой и слаботочной контрольной (управления). Метод подключения к сети определяется числом фаз в полосы питания и комплектацией устройства. Вид обвязки выбирают зависимо от предназначения отопительного устройства (основной/вспомогательный).

Разновидности электрических котлов по типу нагревателя

Есть 3 варианта:

• ТЭНовые;
• ионные;
• индукционные.

Принцип деяния у всех одинаков: при протекании тока в материале с высочайшим сопротивлением (резистивностью) выделяется тепло. Отличие заключается в том, какая часть выступает в роли нагревателя, также чем в ней вызывается движение заряженных частиц.

В ТЭНе имеется нихромовая проволока, подключаемая конкретно к источнику напряжения. Элемент омывается рабочей средой (врезается в теплообменник), но нагревательная спираль с ней не контактирует, так как помещена в железный корпус с диэлектрической засыпкой.

Ионные котлы также именуют электродными. Нагревателем выступает сама рабочая среда. Ток в ней протекает между присоединенными к источнику напряжения стеной теплообменника и электродом снутри него. В воде должны быть примеси солей – их ионы выступают свободными носителями заряда. От концентрации зависит сопротивление среды и, как следствие, мощность котла.

Главный элемент силовой схемы индукционного отопителя – намотанная на теплообменник катушка.

При подключении к сети она генерирует переменное электромагнитное поле, наводящее вихревые токи в стенах резервуара и помещенного вовнутрь него сердечника из ферритовой стали. Таковой нагрев именуют бесконтактным.

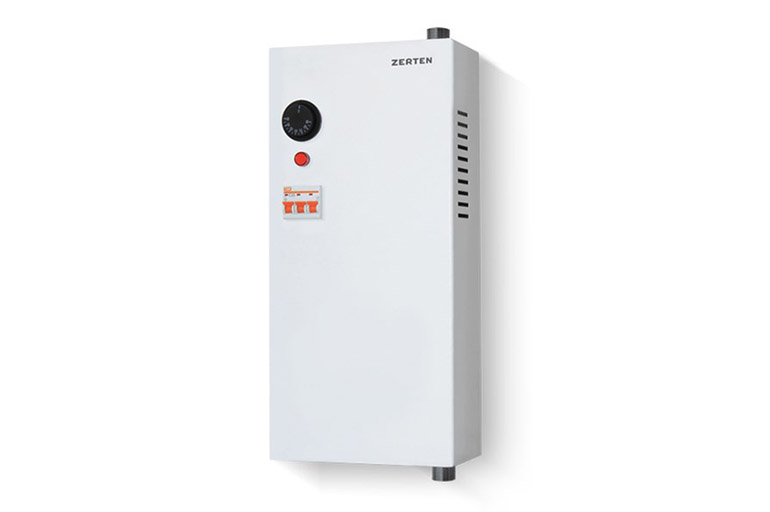

Аспекты выбора электрокотла

Заслуживают внимания следующие нюансы:

• мощность;
• комплектация;
• тип нагревателя.

Производительность котла подбирают по теплоотдачам дома при самой низкой температуре на улице. Расчет заказывают проектной организации или делают без помощи других в облегченной форме. Показатель находится в зависимости от высоты потолка:

1. Наименее 3 м. Множат площадь на 0,1 кВт. К примеру, утраты в доме, метраж которого 150 кв. м, составляют 150 × 0,1 = 15 (кВт).
2. Более 3 м. Определяют по объему: по 40 Вт на каждый кубический метр. К примеру, для 1-этажного строения с размерами в плане 6 × 9 м и потолком в 4 м теплоотдачи составляют: 6 × 9 × 4 × 40 = 8640 Вт.

К приобретенной величине добавляют припас, с учетом функций котла:

• работает лишь на отопление: 20%;
• сразу греет воду для хозяйственных нужд: 50%.

Для приведенных примеров потребуются отопительные приборы мощностью 15 × 1,2 = 18 кВт и 8640 × 1,2 = 10,4 (кВт).

По комплектности устройства делятся на 2 вида:

• с полным набором;
• без группы безопасности, насоса и расширительного бачка.

1-ый вариант прост в монтаже: нужно только подсоединить отопительный контур. Для устройств второго типа перед установкой будет нужно подобрать и докупить без помощи других недостающие составляющие.

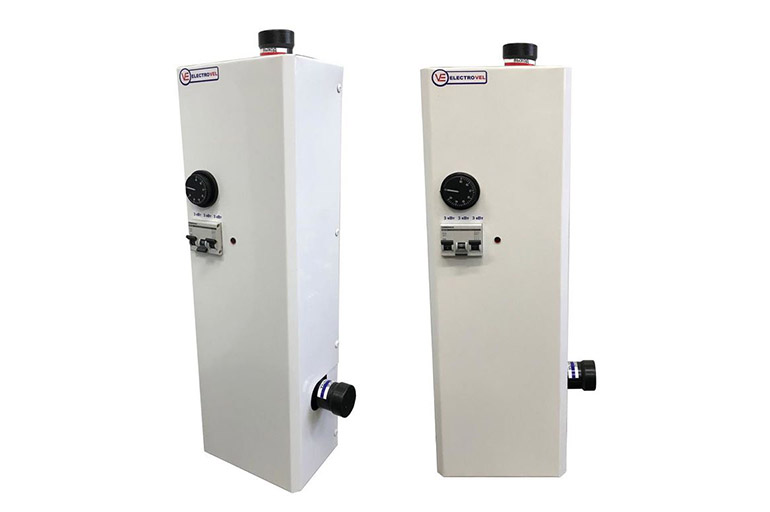

Более удобный тип нагревателя – ТЭНы. Достоинства таких котлов:

• доступная цена в покупке и ремонте;
• возможность работы в низкотемпературном режиме благодаря наличию нескольких ступеней мощности;
• плавный запуск, исключающий просадку напряжения в сети (по той же причине).

Ионные отопительные аппараты компактнее, дешевле и надежнее (нечему ломаться). Но у них есть значительные недочеты:

• изменяется хим состав примесей в теплоносителе, что просит его замены каждые 1,5 месяца;
• в контуре образуются газовые пробки;
• мощность не регулируется;
• при включении наблюдаются броски напряжения;
• временами нужна замена электродов (растворяются).

У индукционных котлов 2 достоинства:

• большая площадь поверхностей нагрева;
• неприхотливость к теплоносителю: подходит хоть какой антифриз либо вода из-под крана (накипь не появляется из-за микровибраций).

Маленький энтузиазм со стороны потребителей обоснован накладностью этих устройств: по стоимости они в 3-4 раза превосходят ТЭНовые.

Ремонт тоже просит огромных издержек: неразборный водогрейный узел при обрыве фазы либо межвитковом замыкании в катушке нужно поменять стопроцентно. При всем этом пока нет данных о надежности и долговечности таких котлов, так как они не получили широкого распространения и эксплуатируются не так издавна.

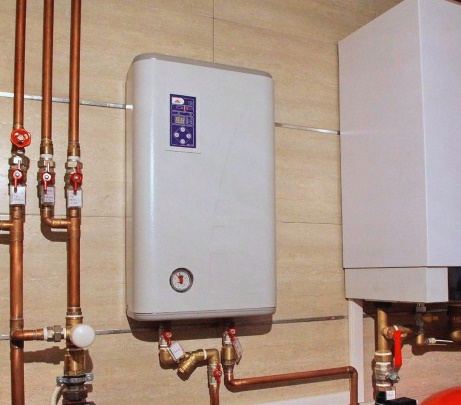

Особенности подключения к системе отопления

Обвязка теплогенератора со встроенными помпой и расширительным бачком заключается в подсоединении подающей и оборотной труб контура. Они крепятся на опорах, дабы не давить своим весом на штуцеры отопителя. Резьбовые соединения герметизируют паклей. Фторопласт (ФУМ-лента) для этого не подходит из-за высочайшей температуры.

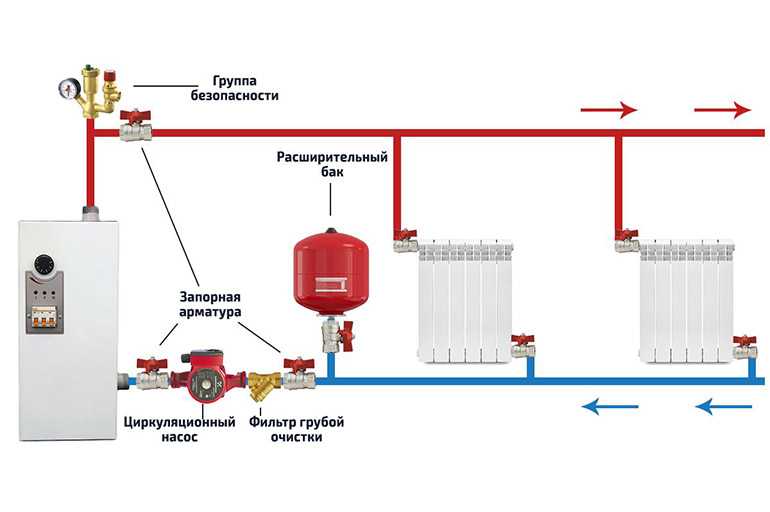

К котлу, состоящему только из водогрейного узла и автоматики, со стороны подачи присоединяют группу безопасности:

• манометр;
• воздухоотводчик;
• предохранительный клапан.

К последнему из устройств прикручивают трубу контура.

Со стороны обратки подсоединяют:

• циркуляционный насос;
• мембранный расширительный бак (через тройник);
• фильтр-грязевик.

Дальше прикручивают трубу.

Аннотация по подключению к электрической сети

Котел запитывают отдельным кабелем, проложенным от распределительного щита. Ток в цепях нагревателя исчисляется десятками ампер, потому при подключении к общедомовой сети в примыкающих розетках будут наблюдаться перепады напряжения.

1. Кабель располагают выше трубопроводов с целью исключить контакт с водой в случае прорыва.
2. Применяют медный провод марки ВВГнг (можно с индексом лс) с сечением жил, подходящим нагрузке и методу прокладки (табл. 1.3.4 ПУЭ-7).
3. Корпус котла и остальные железные части, не относящиеся к токоведущим, заземляют.
4. На вводе устанавливают устройство защитного отключения (УЗО), настроенное на утечку в 30 мА.
5. Перед подсоединением кабеля к распределяющей шине размыкают главный автомат, обесточивая дом.

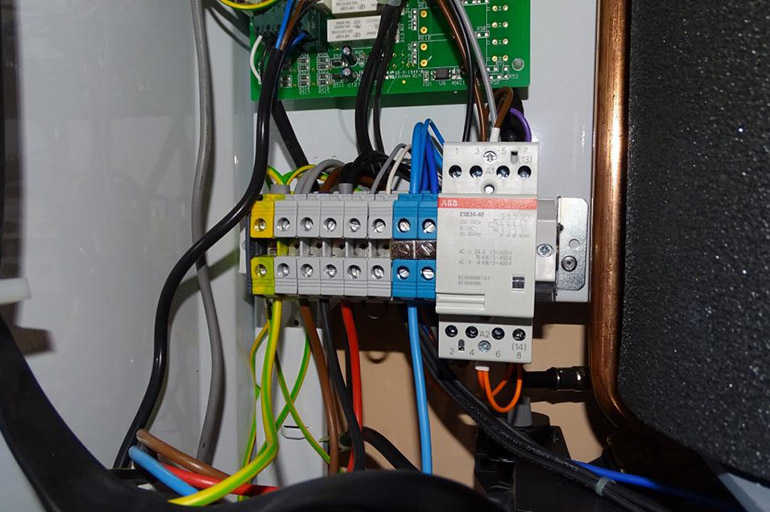

Во избежание неурядицы в предстоящем жилы кабеля рекомендуется использовать по принятому порядку: коричневую – для фазы, голубую – для нейтрали, желто-зеленую – для заземления. Концы проводов зачищаются и плотно зажимаются в клеммах котла. Жила заземления фиксируется особым медным болтом.

Соединения проводки делают методами, разрешенными ПУЭ: самоизолирующими либо болтовыми зажимами, опрессовочными гильзами, клеммами либо с помощью коннекторов-разветвителей («орехов»). Пайка не рекомендуется из-за угрозы расплавления припоя. Скрутка запрещена.

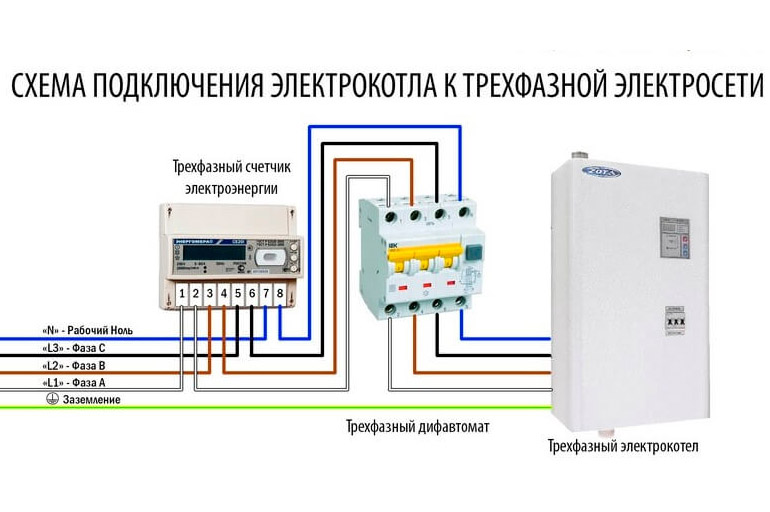

Схемы подключения однофазового и трехфазного электрических котлов

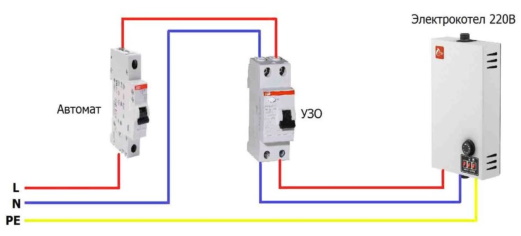

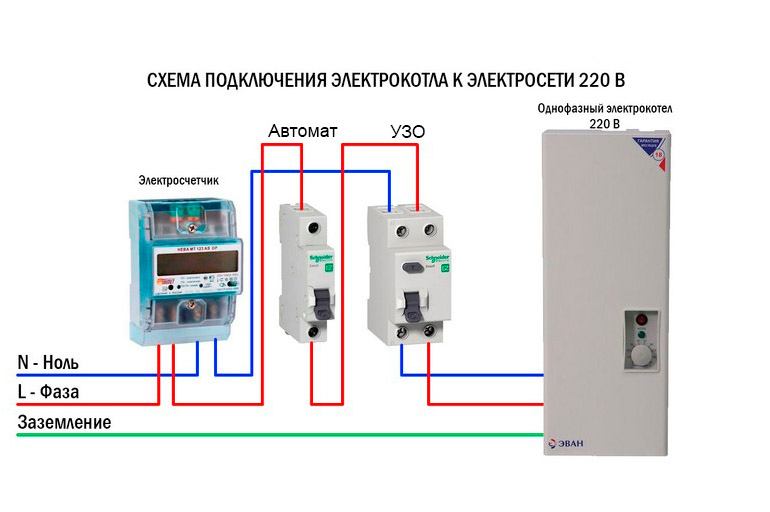

Соединение отопительного аппарата с сетью 220 В производят в таком порядке:

1. В распределительном щите монтируют автоматический выключатель с номиналом, соразмерным мощности котла. На входные клеммы заводят «фазу» и «ноль» с соответственных шин.
2. Вблизи устанавливают УЗО с номиналом на ступень выше, чем у предохранителя.
3. Соединяют оба устройства перемычкой.
4. От выходных контактов УЗО прокладывают 3-жильный кабель до клеммника котла.

Электрокотел мощностью до 3,5 кВт врубается в розетку общедомовой сети при условии, что проводка отвечает современным требованиям (медные жилы сечением от 2,5 кв. мм).

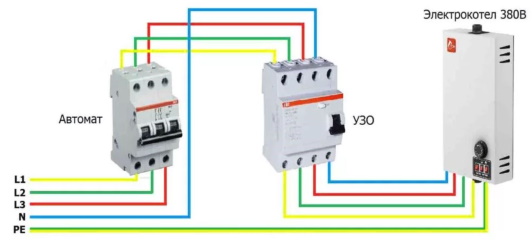

Котел на 380 В запитывается аналогично, но 5-жильным кабелем и через 3-полюсный автомат.

Замена на 3 однофазовых выключателя не допускается: по требованиям ПУЭ при внештатных ситуациях должна размыкаться вся линия.

Для водогрейного узла без автоматики, к примеру, самодельного, применяют другие виды электросхем. Более обычной вариант:

1. После автомата и УЗО на каждой фазе устанавливают по однополюсному магнитному пускателю на 220 В. Установка раздельных устройств заместо 1-го на 380 В позволяет регулировать мощность методом отключения ненадобных ТЭНов. Такая необходимость появляется, к примеру, в межсезонье.
2. На управляющие катушки пускателей заводят одну из фаз, к примеру, B. В ее разрыв устанавливают микровыключатели.
3. Последовательно устанавливают предельный термостат, размыкающий цепь при перегреве теплоносителя.
4. После подключают терморегулятор. Он размыкает цепь управления по сигналу температурного детектора, закрепленного на теплообменнике.

В усложненном варианте к слаботочным катушкам пускателей подключают комнатный термостат.

Схема отопления дома с электрическим котлом

Практикуют несколько методов организации системы подогрева. Ниже приведены более нужные:

1. Радиаторное отопление совмещено с «теплым полом».
2. Электрический котел подключен наряду с дровяным и применяется как вспомогательный.
3. Применяется термоаккумулятор.

Работающий в низкотемпературном режиме (+28…+40 °С) «теплый пол» подключают через смесительный узел, который разбавляет жаркую воду остывшей обраткой.

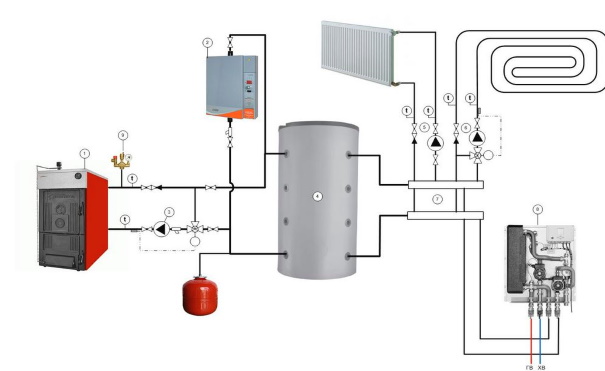

Во 2-м варианте в трубы врезают 3-ходовой и оборотный клапаны, перенаправляющие рабочую среду по сигналу термодатчика на электрокотел. Систему делают комбинированной, дабы при выключении напряжения обеспечивалась естественная циркуляция теплоносителя:

• подачу начинают вертикальным разгонным коллектором;
• трубы монтируют с уклоном в 3 мм на 1 п. м.

Накапливающий тепло аккумулятор позволяет эксплуатировать котел исключительно в ночное время, когда электричество стоит в 2 раза дешевле (нужно установить 2-тарифный счетчик). Деньком жгучая вода из емкости порционно добавляется через смесительный узел в отопительный контур.

Вывод

Самый удобный электрокотел – ТЭНовый. Устройство подключается к сети отдельным кабелем через автомат и УЗО. Электрокотел своими руками с ТЭНом – самый просто вариант. Более экономна схема системы отопления с теплоаккумулятором.
