Как подключить электрокотел к электросети

Выбор типа котла находится в зависимости от оценочной цены отопления. На базе расчетов выбирается тип котла отопления. Один из вариантов выбора котла это электрический котел отопления. По наименованию осознаем, что источником выработки тепла в таком котле будет электричество.

Более дешевенький вариант это отопление дома газом. Газ в дом может поставляться централизованно по трубам газопровода либо автономно, особыми резервуарами. Сколько стоит газ с доставкой смотрим здесь.

Электрический котел отопления не относится к дешевеньким методам отопления дома. Но, особенности района, отсутствие других источников тепла (газа, дров, твердого горючего) и доступность электричества не дают выбора.

Таблица расчета цены отопления за 1 кВт/час.

Мощность электрических котлов отопления

Относительным преимуществом электрического котла отопления это широкий спектр мощности разных котлов и ступенчатый регулятор мощности каждого котла в отдельности.

Можно выделить два спектра мощности электрических котлов.

1. Спектр от 4 до 18 киловатт;
2. От 22 до 60 киловатт.

Обозначенные спектры котлов подразумевает:

• Для котлов 4-8 киловатт две ступени переключения;
• Котлов 8-18 киловатт три ступени переключения;
• Для котлов 22- 60 киловатт четыре либо три ступени переключения.

Ступенчатое переключение мощности позволяет стремительно интегрировать мощность с температурой «за бортом», это сберегает расход электричества и удешевляет отопление. Также, на забываем, что электрический котел не просит эксплуатационных издержек (закупка и привоз горючего, подготовку специального помещения) и фактически не просит издержек по обслуживанию. Форму применения очень ординарна: верно подключил и пользуйся.

Разрешение на подключение электрического котла отопления

Как такого разрешения на подключение электрического котла отопления не нужна. В отличие от газового котла, для которого необходимо оборудовать особое помещение, топочную и сдавать помещение «строгой» комиссии, мощность электрического котла довольно заложить в общую мощность дома и учитывать при получении разрешения на электрическую мощность дома, а схему подключения котла отопления указать в общей электрической схеме (проекте) дома.

Механизм работы электрического котла отопления

Общий принцип электрического котла отопления не сложен. На самом деле это большой электрический чайник, где сильными ТЭНами делается нагрев теплоносителя в системе отопления. Естественно устройства электрокотла отопления намного труднее. В нем есть и система автоматики и система дистанционного управления и система контроля за температурой и циркуляционный насос.

Невзирая на конструкцию, тип и марку электрического котла, в них есть один объединяющий тип работ, электрический котел необходимо верно подключить к электропитанию.

Правильное подключение электрического котла отопления

По конструкции электрический котел отопления это железный шкаф. Тип крепления котла подвесной. Для ввода электрического кабеля питания в котел есть особое отверстие, а всё электрическое оборудование котла размещено в электрическом шкафу котла.

Выбор электрического кабеля для котла отопления

В подключение электрического котла отопления к электропитанию нет никаких особых расчетов и «подводных камней». Его необходимо подключать, как хоть какой другой бытовой устройство по потребляемой мощности и по нормативам прокладки проводки в доме.

Правила подключения электрокотла отопления

Для подключения электрического котла отопления планируется отдельная линия проводки (отдельная группа) со собственной автоматической защитой. Для защиты электрического кабеля котла применяется автоматический выключатель. Номинал и тип автоматического выключателя выбирается по мощности котла, точнее, по мощности тэнов входящих в конструкцию котла.

Проводка для котла отопления

Электропитания котла отопления находится в зависимости от его конструкции и схемы подключения тэнов. Для потребителя все нужные данные указаны в паспорте к котлу.

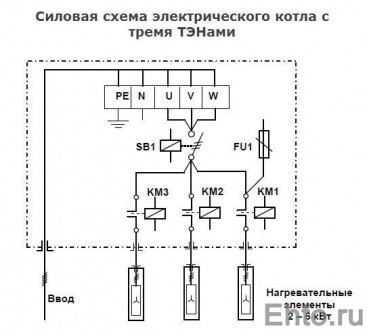

Силовая схема электрического котла отопления с 3-мя тэнами

Котел отопления может подключаться пятижильным либо четырехжильным кабелем. Сечения жил кабеля смотрим в паспорте к котлу и в таблице ниже.

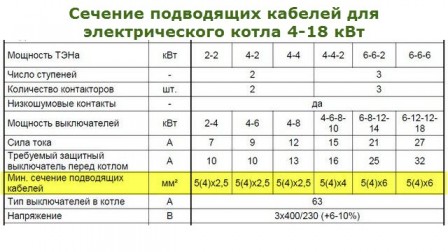

Как лицезреем в таблице 1, для электропитания среднего котла необходимы кабели с сечением жил от 2,5 мм (4 кВт) до 6 мм (18 кВт).

Таблица 1

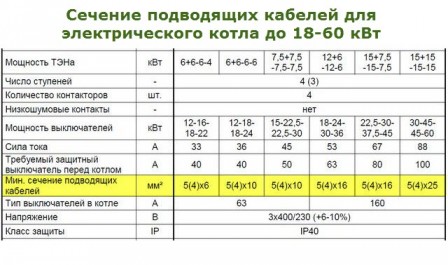

В таблице 2 лицезреем сечения кабелей для более массивных котлов отопления. Как лицезреем, для массивных котлов отопления с термический мощностью 60 кВт, нужен электрический кабель с жилами 25 мм и защитный автоматический выключатель перед котлом в 100 Ампер.

Таблица 2

Давайте с ориентируемся и поглядим, обычный термический расчет для дома. Не буду демонстрировать расчет с теплопотерями, даже не буду учесть высоту потолка. Обычной расчет очень прост.

Для отопления 1-го квадратного метра дома, необходимо 0,1 кВт термический мощности котла. Другими словами, для дома площадью 100 кв. метров нужен котел 10 кВт термический мощности; для дома 300 кв. метров нужен котел 30 кВт. А это означает, что даже для дома площадью больше средней пригодится электрический кабель с сечением жил менее 10 мм.

Примечание: Говоря про сечения жил кабеля имеем в виду только медные жилы, под сечением жилы осознаем площадь сечения поперечного среза жилы кабеля, обозначенного в паспорте к кабелю.

Прокладка электрического кабеля для котла отопления

Прокладка электрического кабеля делается по нормативам электромонтажа в согласовании с устройством дома. Для древесного дома в трубах либо открыто, для каменного дома в коробах либо укрыто.

Электрический котел не подключается через розетку, кабель электропитания заводится в котел через заводские отверстия для подключения и подключается к автоматическому выключателю либо клеммам, установленным к корпусе котла в электрическом шкафу.

Принципиально! Любые скрутки, пайки, сварки и другие соединения не предусмотренные устройством котла запрещены.

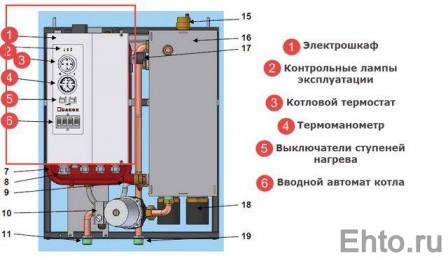

Электрический шкаф котла

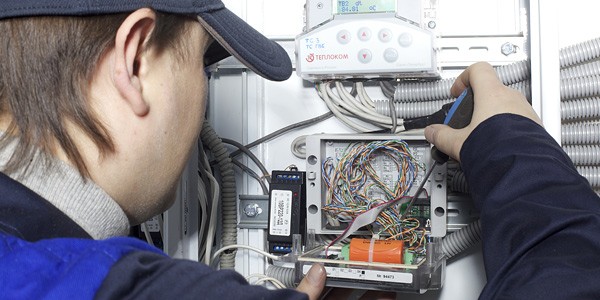

Электрический котел отопления имеет свой интегрированный электрический шкаф. В нем установлены приборы учета, вводной автомат защиты котла, колодки подключения, приборы контроля и переключения режимов.

Электрический шкаф котла отопления

Электрический кабель электропитания котла заводится в этот электрощит и подключается к вводному автомату котла.

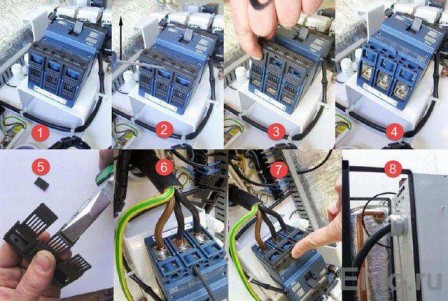

Шаги подключения котла отопления

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буковкой “N”. Защитный провод электрического питающего кабеля подключается к винтообразному разъему, который обозначен значком заземления.

Статьи по теме: Чем различаются ВУ, ВРУ, ГРЩ: ответ в нормативах

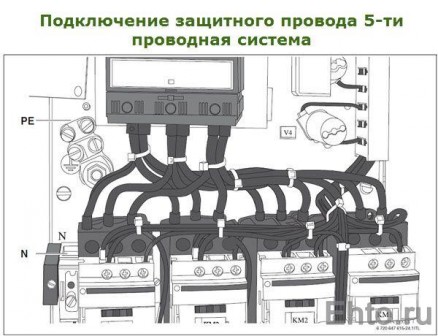

Подключение электрического котла отопления в пятипроводной системе

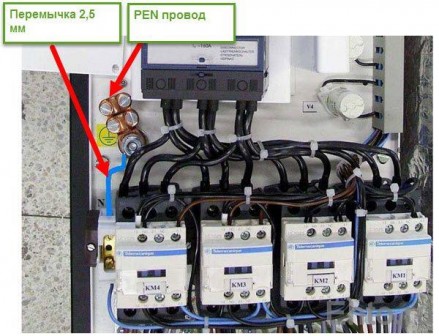

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтообразному разъему с эмблемой заземления. При всем этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с наименьшим сечением 2,5 мм 2 .

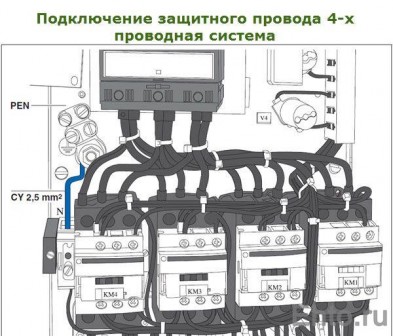

Подключение электрического котла отопления в четырехпроводной системе

Примечание: В большинстве случаев схема подключения электрического котла собранная на заводе, адаптирована под пятипроводную электрическую сеть.

Вывод

Подключение электрического котла отопления делается с соблюдением правил ПУЭ. Если вы почитаете аннотацию любого котла созданного для отопления дома электричеством, то увидите советы типа «подключение должны делать только мастера с надлежащими способностями…». Это так. Но само подключение не так трудно, как скажем котла на газе. Если соблюдать ПУЭ (правила устройства электроустановок) и технику безопасности при работе с электричеством, то подключить котел можно своими руками.

Как подключить электрический котел отопления?

В данной статье мы не будем рассматривать процесс подсоединения электрокотла к радиаторам, холодной воде, фильтрам и остальным элементам системы отопления. Читателям https://samelectrik.ru будет предоставлена часть, связанная конкретно с электромонтажными работами: подключение электрического котла отопления к электросети, заземление и установка защитных устройств. Потому не будем отымать у Вас время и перейдем к делу.

Преимущество и область использования электрокотлов

В большинстве случаев электрокотлы применяют при монтаже отопления на даче и в личном доме. Это связано с тем, что данное оборудование имеет низкую цена и при всем этом установить его можно без помощи других, без вызова мастера.

Посреди главных преимуществ электрических котлов выделяют:

• оборудование является неопасным (конструкция не содержит в себе открытое пламя или наличие легковоспламеняющихся источников горючего);
• водонагреватели могут находиться в отключенном состоянии до полугода, при всем этом без вреда для собственной работоспособности (животрепещуще для дач и пригородных домов, которые посещаются изредка);
• габариты относительно маленькие, потому расположить его можно в любом помещении;
• на сегодня существует большущая разновидность электрокотлов, разных по мощности, методу установки и принципу деяния;
• при нагревании воды не появляется копоть, страшная как для человека, так и для окружающей среды.

Правила безопасности

Перед тем, как мы перейдем к основной части монтажа отопления, хотелось бы уделить внимание безопасности электромонтажных работ.

Во-1-х, подключение электрического котла отопления должно осуществляться при выключенной электроэнергии.

Во-2-х, устанавливать его нужно на определенном расстоянии от других объектов, а конкретно:

• между корпусом и стенками должно быть более 5 см свободного места;
• передняя панель должна быть доступной для обслуживания, 70 см свободного места полностью хватает;
• расстояние до потолка не меньше, чем 80 см;
• расстояние до пола не меньше 50 см (если электрокотел навесного типа);
• расстояние до ближайших труб не меньше 50 см.

В-3-х, сеть должна быть трехфазной (на 380 В), дабы уменьшить токовые нагрузки на проводку. При использовании однофазовой сети для подключения массивного котла проводка может не выдержать, вследствие чего возникнет ее самовозгорание и куцее замыкание.

В-4-х, все соединения проводов должны быть герметичными и защищенными от воды. Попадание воды на контакты может произойти при повреждении трубопровода (например, лопнет соединительная муфта, подведенная к агрегату) и при стекании конденсата с потолка (в неотапливаемом помещении). Также рекомендуется защитить кабель гофрой или кабель-каналом из самозатухающего материала. При возгорании проводов данные изделия предупредят распространение пламени.

Электрические схемы монтажа

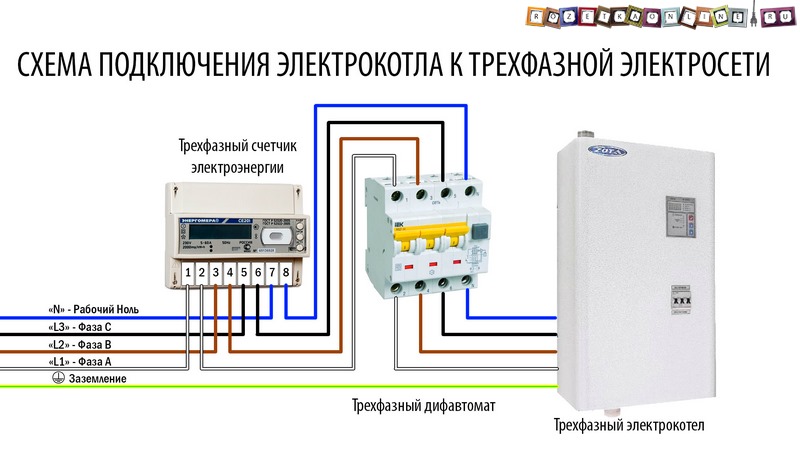

Итак, к Вашему вниманию несколько типовых схем подключения электрического котла в доме своими руками:

Как Вы видите, проекты достаточно обыкновенные и состоят из самого водонагревателя, транспортировочной магистрали (труб), циркуляционного насоса и радиаторов. Ваша задачка – верно соединить все элементы между собой, после этого произвести включение электропитания.

Основной процесс

Устанавливаем агрегат

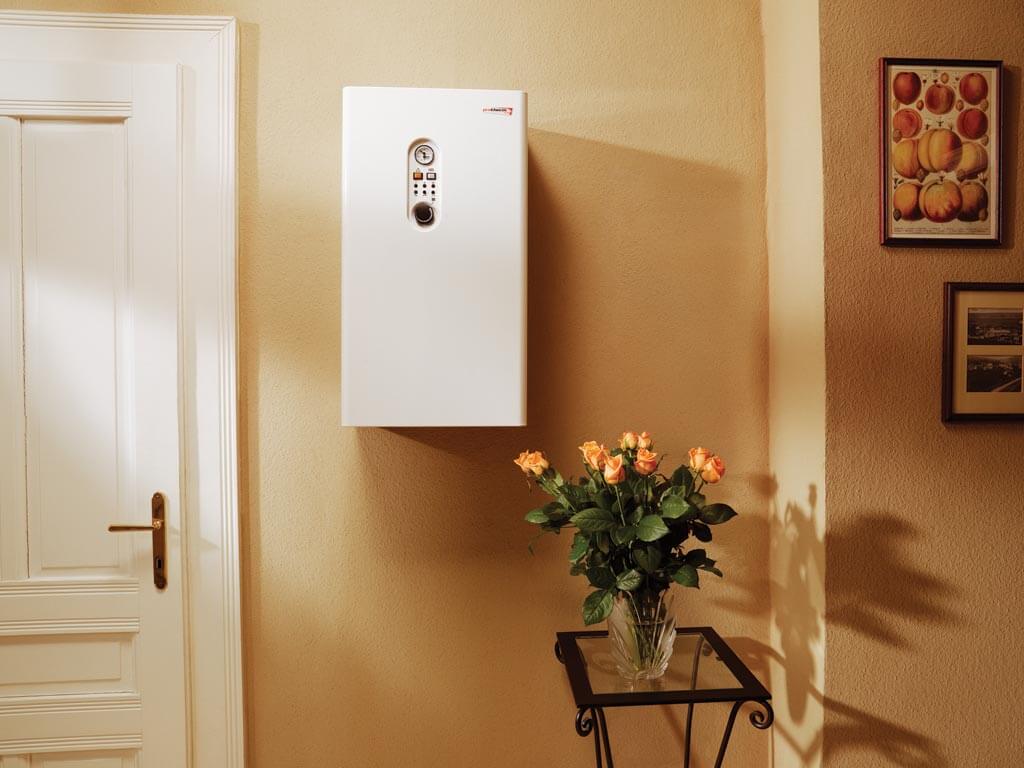

Для начала нужно установить электрический котел в помещении. Как мы уже гласили, агрегат может быть напольный и стенной. В первом случае в комплекте идет особая подставка, на которую и делается «посадка».

Для того, дабы повесить котел на стенке, нужно приготовить анкера с дюбелями и дрель с подходящим сверлом. Поначалу размечаем стенку при помощи рулетки и маркера. Отверстия должны располагаться совершенно ровно в горизонтальной плоскости. Дальше высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того как анкер плотно засядет снутри стенки, можно подвесить электрокотел.

Обращаем Ваше внимание на то, что установка электрического котла должна быть выполнена совершенно ровно и в горизонтальной и в вертикальной плоскости. Хоть какой перекос может воздействовать на работоспособность и срок службы оборудования.

Подводим проводку

Так как электрический водонагреватель имеет огромную мощность, нужно подключать его не от розетки, а впрямую от электросети. Для этого из распределительной коробки в комнате нужно вывести отдельную линию, идущую к месту подключения котла. Лучше применять прокладку кабеля cкрытым методом, т.к. в данном случае линия будет защищена от механических повреждений и при всем этом внешний облик помещения не испортится.

Необходимо подчеркнуть, что для питания котла нужно применять кабель огромного сечения, который сумеет выдержать довольно высочайшие токовые нагрузки. О том, как верно выполнить расчет сечения кабеля, мы гласили в соответственной статье, с которой безотступно Для вас советуем ознакомиться.

Так обращаем Ваше внимание на то, что маленькие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазовой сети, которая нередко встречается в хрущевках и квартирах старенького эталона. Ну и последний аспект на данном шаге, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной полосы из распредкоробки. Маломощные котлы совершенно подходят для подключения в квартире, ведь в данном случае проводка, обычно, однофазовая и делать новейшую разводку кабеля не всегда является целесообразным решением.

Устанавливаем защитную аппаратуру

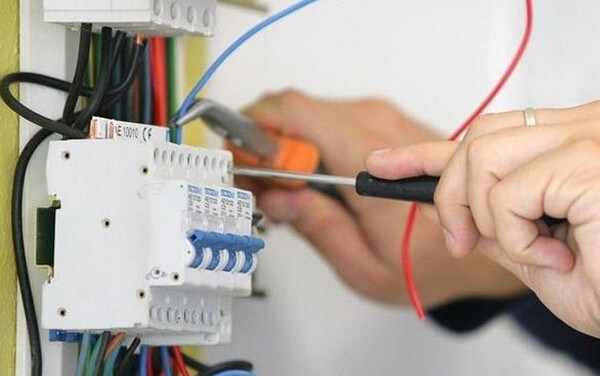

Когда все вводные провода будут подведены к электрокотлу, нужно будет дополнительно защитить его автоматическим выключателем и УЗО, установленным в основном щите. Назначение первого устройства – защита оборудования от недлинного замыкания и перегрузки проводки. Подключение электрокотла через УЗО дозволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т.к. даже маленькие скачки могут вывести агрегат из строя. О том, что нужно заземлить электрический котел, думаю, гласить не стоит. Главное требование состоит в том, дабы заземляющий провод велся впрямую от шины к корпусу оборудования.

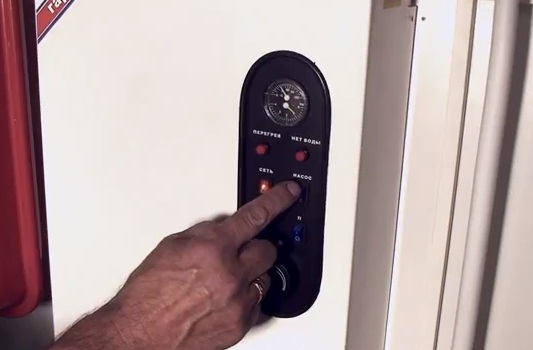

Производим запуск

Когда все элементы проводки будут подсоединены, нужно проверить все места соединения. Обнаженных контактов быть не должно, фактически, как и покоробленной изоляции.

Также нужно проверить все соединительные муфты, краны и соединения труб. Только после высококачественного осмотра системы отопления можно перебегать к ее запуску. Поначалу открываем подведенные к оборудованию задвижки, после этого включаем электрический котел.

Направьте внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в аннотации, идущей в комплекте. При очевидных отклонениях лучше вызвать мастера.

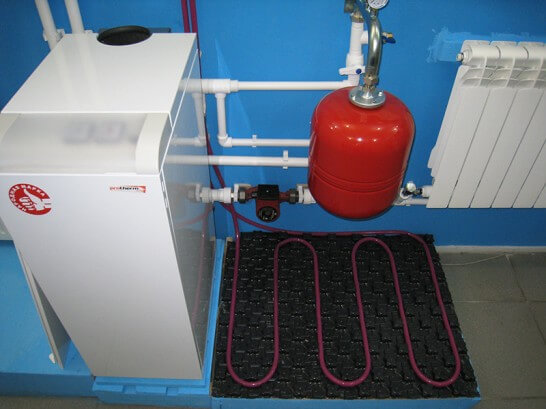

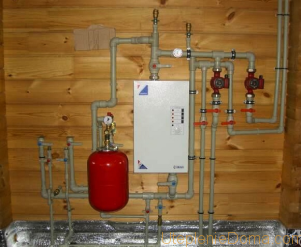

Также предоставляем к Вашему вниманию приятный пример установочных работ:

Видео-инструкция подключения электрического котла своими руками

На чем можно сберечь?

Электрическое отопление является достаточно накладным, по сопоставлению с газовым. Дабы выполнить его экономным, рекомендуется учесть следующие советы:

1. Приобретите двухтарифный счетчик электроэнергии и включайте отопление в ночное время. Деньком, обычно, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошо протапливать помещение ночкой, ведь в это время стоимость за 1 кВт электроэнергии будет существенно меньше.
2. Используйте автоматику, которая дозволит включать отопление в определенный промежуток времени или только при снижении температуры на установленное значение. В данном случае агрегат будет работать только по последней необходимости.
3. Более высочайший прогрев радиаторов достигается методом размещения котла в самой нижней точке отопительной системы.
4. Добавьте в систему отопления современное решение – теплый пол, он дозволит более отлично применять используемое тепло по всему помещению.
5. Возвращаемся к использованию двухтарифных счетчиков. Очередной вариант их оптимального применения для отопления – приобрести теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего денька, при всем этом жидкость будет греться в ночное время (когда электричество будет стоить еще меньше).

Вот и все, чего хотелось поведать Для вас об установке и подключении электрического котла отопления своими руками. В итоге советуем Для вас брать устройства только от высококачественных производителей, дабы отопление в доме прослужило как можно подольше. Посреди фаворитов по производству водонагревателей можно выделить три более хороших по стоимости и качеству: Protherm (Протерм), Невский (его подключение мы разглядели на видео) и Галан.

Как подключить электрокотел

Из предшествующей статьи о том, как избрать электрокотел мы знаем, что есть три способа нагрева теплоносителя. Соответственно есть три разновидности котлов: тэновые, индукционные и электродные. Сейчас мы поведаем для вас про подключение электрокотла к системе отопления. Установка осуществляется в два шага. 1-ый шаг – это подключение к системе отопления, а 2-ой – к электросети. Беря во внимание, что агрегаты могут работать как от 220, так и от 380 вольт схемы подключения к источнику питания малость отличаются. Необходимо знать, как верно подключить электрокотел отопления к сети с разной мощностью.

Подключение тэнового электрокотла

Направьте внимание, что электрические котлы не нуждаются в дымопроводе.

Тэновый электрокотел самый распространённый для подогрева жилых помещений. Это связано с тем, что он дешевенький и просто обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его установка. В принципе не имеет значения, где его ставить, главное, дабы для вас было комфортно. Такие агрегаты не выделяют никаких газов, потому им не нужен дымопровод, в отличие от газового котла. Про установка дымопровода в системе отопления мы ведали в одной из прошлых статей.

Перед тем как подключить электрокотел в систему отопления необходимо найти способ установки и количество контуров. Есть навесные и напольные модели, которые могут работать на несколько фронтов сразу. Они и дом обогревают и водой жаркой пичкают. В каждом случае необходимо обеспечить, дабы агрегат накрепко был закреплен. Если котел одноконтурный, то в нем будет только два патрубка. В один будет поступать вода из обратки, а из второго будет выходить подогретый теплоноситель.

В двухконтурных моделях соответственно тоже больше на два патрубка. Это вход и выход на контур ГВС.

Перед тем как подключить электрокотел в систему отопления необходимо приготовить посадочные места на контуре.

Тэновый котел подключается к контуру средством американок. Соединение должно быть таким, дабы при раскручивании американок они оставались на трубах. Для уплотнения можно применять:

• лен с пастой;
• фум-ленту;
• герметик.

На стыке соединения американки и котла уплотнительные материалы не используются, так как конструкция гайки предугадывает резиновую прокладку. В неотклонимом порядке схема подключения электрокотла к системе отопления должна быть с грязевиком перед нагревателем. Нельзя дабы на тэны попадал мусор. Если в конструкцию тэнового котла не заходит циркуляционный насос, то он должен быть установлен раздельно. Насос ставится перед котлом и после расширительного бака.

После того как котел уже соединен со всей системой отопления его можно подключать к сети. В котле уже могут быть установлены датчики и суровые «мозги», которые регулируют работу нагревателя в согласовании с пользовательскими опциями. В аппаратах поординарнее таких излишеств нет и если вы желаете расширить функционал котла, то можно собрать отдельный электрический блок управления. Блоки управления могут быть рассчитаны на 220 и 380 вольт, при всем этом есть агрегаты, работающие в обоих режимах. Переключаются на необходимое напряжение вручную.

В документах к нагревателю есть требования к толщине медного провода и советы как подключить электрический котел отопления. В однофазовой сети к агрегату подходит трехжильный кабель, а в трехфазной – пятижильный:

• фаза (одна либо три);
• ноль;
• заземление.

Все электрические котлы должны быть заземлены – это непременно. С течением времени можно расширять диапазон способностей нагревателя, добавляя новые датчики и автоматику в схему подключения электрического котла отопления.

Очередной другой способ — это отопление дома конвекторами, которые обогревают каждое помещение раздельно.

Дабы больше выяснить про воздушное отопление в каркасном доме нажимайте быстрее сюда.

Подключение электродного электрокотла

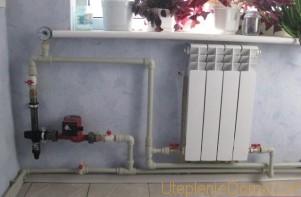

Направьте внимание на то, что насос стоит некорректно.

Электродный котел – самый небольшой представитель в нише нагревателей для дома. Непременно, есть различные модели, с несколькими электродами, но часто встречающийся и узнаваемый небольшой одноэлектродный котел. Устанавливаться на контур таковой агрегат может как в вертикальном положении, так и в горизонтальном. Кроме этого схема подключения электрического котла в систему отопления может состоять из нескольких нагревателей. Их можно собирать в типичные регистры из котлов методом последовательного либо параллельного соединения.

Устройство не имеет интегрированной группы безопасности, потому в схеме подключения электрокотла отопления после него на подаче предусматривается:

• манометр;
• воздухоотводчик;
• аварийный клапан.

Очень принципиально выполнить надежное заземление. Теплоноситель греется электрическими волнами, если отвалится заземление, дотронувшегося до труб, стукнет током.

Приборы до 7 киловатт работают от 220 вольт. Более массивные агрегаты нуждаются в сети 380 вольт. Размещение контактов на электродном котле:

• электрод – это фаза (один либо три контакта, зависимо от сети 220 либо 380 вольт);
• корпус – это ноль и заземление.

Электрическая схема подключения электрокотла отопления:

На этой схеме показано, как подключить электродный котел к трехфазной сети.

На электрод подходят только фазные провода, а на корпусе есть два контакта с нолем и заземлением. Подключение насоса осуществляется через блок управления. Мало, что должно быть в комплекте при подключении электрокотлов отопления – это датчики температуры, которые регулируют работу нагревателя. Может быть собрать хоть какое управление, подходящее под ваши условия эксплуатации. Перед электродным котлом необходимо ставить насос, невзирая на то, что даже без него котел способен подымать воду на несколько метров. Подключение электрического котла отопления ионного типа нереально без солевой подготовки теплоносителя.

Такие агрегаты могут работать, только если вода в системе будет иметь определенный уровень соли. Регулируя количество соли в воде, можно уменьшать либо наращивать сопротивление теплоносителя. В паспорте котла есть табличка, в какой указаны нужные характеристики для работы нагревателя, такие как сила тока. Она назад пропорциональна количеству соли в теплоносителе. Для контроля свойства и состава теплоносителя лучше установить для него особый фильтр.

Дабы выполнить водяное отопление своими руками пригодится инструмент и малые способности. Особо сложного ничего нет, если все делать вовремя и верно.

Достойные внимания факты про отопление пригородного дома водородом можно прочесть по этому адресу.

Подключение индукционного электрокотла

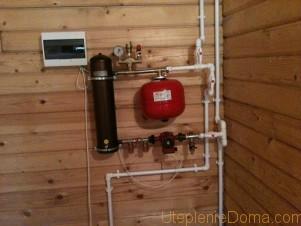

Так подвешивается индукционный электрический котел. Крепление должно быть надежным, он довольно тяжкий.

Часто встречающийся индукционный котел имеет форму трубы сечением около 20 см и длиною практически метр. Это российскее изделие под заглавием «ВИН». Подсоединение электрокотла к системе отопления осуществляется средством 2-ух патрубков:

• ровная;
• оборотный поток.

Никаких дополнительных контуров таковой котел не имеет, только высокотемпературный контуры подогрев. Устройство подвешивается на стенку не ниже 80 см, при всем этом по периметру 30 см к корпусу не должно ничего дотрагиваться. Циркуляция без наоса невозможна. Нагнетатель ставится, как обычно, перед котлом. На подаче устанавливается группа безопасности для системы отопления. Под крышкой аппарата есть доступ к клеммам. Их может быть две либо четыре, в зависимости трехфазный это агрегат либо однофазовый. Устройство непременно заземляется.

Индукционный котел просто совладевает с большенными объёмами теплоносителя, потому его установка может сопровождаться монтажом теплоаккумулятора. Это резервуары, в каких находится теплоноситель объёмом от 200 л.. Средние размеры теплоаккумулятора 300-500 л.. Он собирает тепло и дает его, когда котел отключается, таким макаром, время между включениями нагревателя возрастает.
