Электрические движки встречаются намного почаще, чем кажется. Небольшой мотор спрятан в микроволновой печи, стиральной машине, кухонном комбайне и вентиляторе. Массивные агрегаты принуждают работать авто и производственные станки. Но не много кто знает, как подключить электродвигатель. Схема подключения находится в зависимости от того, к какому источнику питания подключается мотор: 220 либо 380 Вольт.

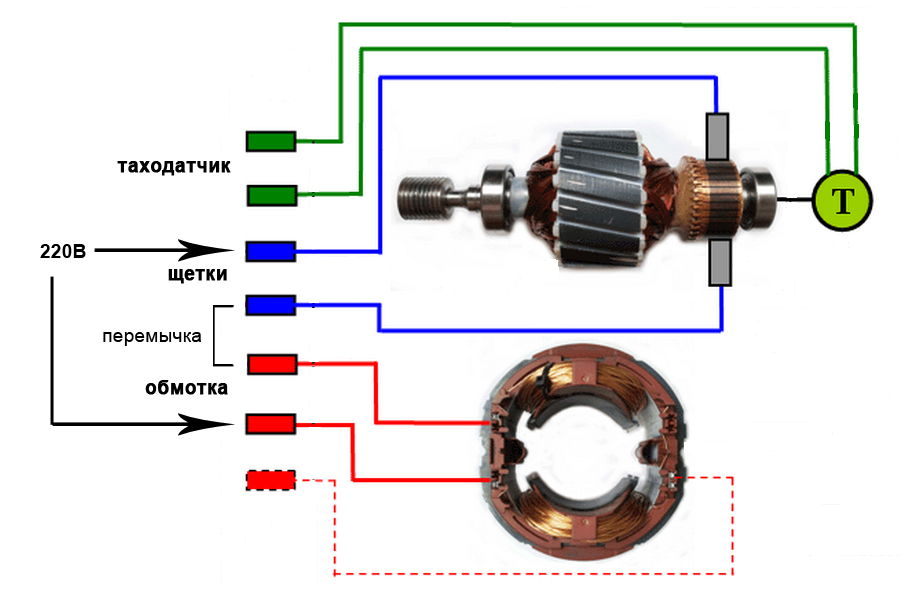

Соединение однофазовых электродвигателей
Если мотор предназначен для питания от сети 220 Вольт, то снутри такового агрегата прячутся 2 обмотки. Одна – рабочая, другая – пусковая. Если б мы попробовали ограничиться только одной намоткой, то сделать крутящееся магнитное поле нам не удалось бы. Оно было бы пульсирующим. Крутиться принуждает пусковая обмотка, сдвинутая относительно рабочей по фазе на 90 градусов. После разгона вала она отключается. При этом сдвиг фаз можно обеспечить только включением в цепь дополнительного сопротивления, индуктивности либо конденсатора – более распространенного элемента.

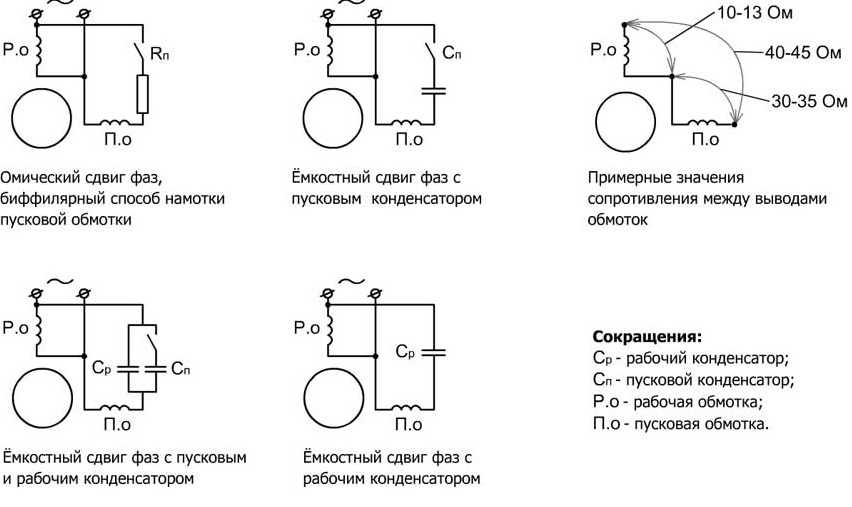

На рисунке ниже представлены: схема с омическим и емкостным сдвигами фаз для подключения мотора 220. Последняя схема имеет три варианта:
- Только с рабочей емкостью (при больших нагрузках);
- Только с пусковым, либо вспомогательным, накопителем (при томном пуске);
- С пусковым и рабочим (при запуске с нагрузкой и тяжеленной работе).
Дабы найти пусковую и рабочую намотку, поглядите на сечения проводов. Если проводник толстый – то он рабочий, если узкий – вспомогательный. Но есть движки 220, в каких вспомогательная обмотка всегда подключена к источнику питания 220 Вольт, как и рабочая. В таком случае между проводами нет различия в толщине. И найти их предназначение получится только, воспользовавшись мультиметром. Схема выше указывает, какие приблизительно сопротивления должны быть между выводами намоток.
Внимание! Высчитать емкость конденсатора просто, если принять во внимание, что рабочий накопитель должен составлять 0,7-0,8 мкФ на 1 кВт мощности мотора. А для вспомогательного необходимо брать емкость в 2,5 раза больше.
Методы соединения для трехфазных электродвигателей
Электродвигатели 380 оснащаются 3-мя обмотками, у каждой из которых – по 2 конца. Эти концы выводятся за корпус мотора. Их так и именуют – выводы. Дабы запустить мотор, довольно верно соединить намотки: фазосдвигающих частей не будет нужно, так как при питании от 380 Вольт любая фаза и так сдвинута относительно других.
Подключение может выполняться 3 методами:
- Треугольник;
- Звезда;
- Схема звезда-треугольник.
Схема подключения треугольником хороша тем, что позволяет достигнуть очень вероятной мощности. Но при запуске значения пусковых токов приближаются к критичным, что плохо сказывается на долговечности мотора. Звезда тут выигрывает, так как запуск отличается плавностью. Но такое подключение не дозволит выдать больше 70% мощности от заявленной в паспорте. Если для вас больше и не надо, то смело подключайте мотор звездой.
Если же вы заинтересованы в получении наибольшей мощности, но желаете защитить обмотки от пробоя во время, когда пусковые токи максимальны, для вас будет нужно схема подключения, которая соединяет внутри себя звезду и треугольник. В таком случае запускается машина звездой, а работает – треугольником. Но подключение должно выполняться через магнитный пускатель, который дозволит делать переключение между схемами после разгона вала.
При соединении обмоток мотора 380 звездой, начала каждой из них соединяются в одной точке. Для этого пригодится перемычка, которой будут объединены входы намоток, как на рисунке ниже. К концам же будет подаваться питание 380 Вольт при помощи 3-х фаз: А, В и С. Любая из фаз подключается только к одному концу.
При подключении обмоток мотора 380 треугольником, начало одной обмотки соединяется с концом последующей. А начало последней соединяется с концом третьей. Тогда начало третьей будет подключаться к концу первой. Выходит последовательное соединение, в каком можно выделить 3 верхушки, как у треугольника: конкретно к ним и подается питание с каждой из 3-х фаз.
Но сбалансированный вариант подключения электродвигателя 380 к сети 380 Вольт – это звезда, переключаемая после разгона на треугольник. Это можно делать, если подключать через магнитный пускатель. Если его у вас нет, то соединять можно через пакетный переключатель либо через временное пусковое реле.

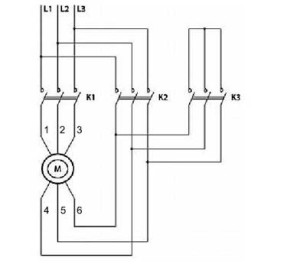

Поглядите на набросок: если замкнуты ключи К1 и К2, то работает треугольник. А если К1 и К3 – то звезда.
Читайте более тщательно про подключение асинхронного мотора звездой, треугольником и звездой-треугольником.
Как включить трехфазный электрический мотор в однофазовую сеть
Время от времени оправдано включение трехфазного мотора в сеть 220. Ожидать чудес в данном случае не приходится: мощность будет низкой. Но для ее очень вероятного выхода нужно соединять обмотки в треугольник. Тогда одна верхушка подключается к фазе под напряжением 220 Вольт, другая – тоже к ней через фазосдвигающие элементы (обычно конденсаторы), а последняя – к нулю.
Пригодится два конденсатора: рабочий и пусковой. Они подсоединяются параллельно друг дружке. Расчет емкостей при подключении 380В к 220 происходит так же, как и при включении однофазового мотора к той же сети 220 В.
Использование магнитного пускателя
Пускатель комфортен в использовании не только лишь при схеме звезда с треугольником, но и в каждом отдельно взятом случае. Подключая через него мотор 380, комфортно организовать запуск, остановку и изменение направления вращения ротора. Пускатель состоит из 2-ух частей:
- Силовая часть;
- Управляющий блок.
Управляющая часть представляет собой кнопочный пост либо отдельные кнопки. Их должно быть хотя бы 2. 1-ая кнопка – для пуска (нормально-разомкнутая темного либо зеленоватого цвета). 2-ая – для остановки (нормально-замкнутая красного цвета). Если в электродвигателе, подключаемом к 380 В, предусмотрен реверс, то пригодится еще одна нормально-разомкнутая кнопка.

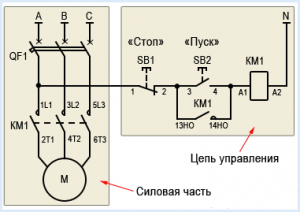

Пускатель, а поточнее его силовая часть, питается от переменного трехфазного тока. Выключение происходит через автовыключатель QF1 с 3-мя полюсами. Магнитный пускатель также обеспечен 3-мя парами контактов. На рисунке они обозначены 1L1-2T1, 3L2-4T2 и 5L3-6T3. Трехфазный мотор — просто М.
Управляется пускатель цепью, питающейся от первой фазы – «А». В нее включена кнопка остановки электродвигателя, обозначенная SB1, также кнопка запуска – SB2. Пускатель соединен с управляющей цепью через катушку КМ1. У него есть дополнительный контакт – это 13НО-14НО. Он соединяется параллельно пускающей кнопке.
Как подключить шаговый мотор
В прошлых статьях мы рассматривали процесс выбора шагового электродвигателя (см. статью«Как избрать шаговый двигатель») зависимо от метода его использования. В данной статье мы тщательно разглядим как подключить шаговый мотор.
Шаговые электродвигатели могут поставляться с несколькими вариациями схем подключения. Выбор схемы будет определяться типом мотора. Большая часть более распространенных шаговых движков имеют схемы, предполагающие внедрение 4-х, 5-ти, 6-ти либо 8-ми проводов.
КАК ПОДКЛЮЧИТЬ ШАГОВЫЙ Мотор С 4 ВЫВОДАМИ
Если в вашем распоряжении имеется шаговый мотор, подключаемый с помощью только 4 проводов, это значит, что в нем две обмотки, это биполярный мотор и вы можете применять его только с биполярным драйвером. Направьте внимание на то, что любая из фазных обмоток содержит пару проводов — для идентификации каждого провода используйте тестер (мультиметр).
Найдите замкнутые между собой провода(которые прозваниваются) и подключите их к шаговому движку. Лучше сходу свяжите их совместно, дабы не повторять операцию повсевременно
КАК ПОДКЛЮЧИТЬ УНИПОЛЯРНЫЙ ШАГОВЫЙ Мотор С 6 ВЫВОДАМИ

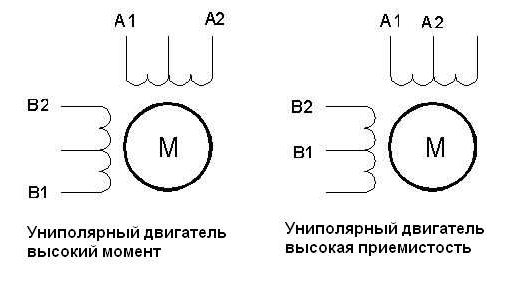

Также, как и шаговый мотор с четырехконтактным соединением, униполярный мотор с 6 проводами имеет пару проводов для каждой обмотки. Но, он также имеет центральный вывод для каждой обмотки, что дает возможность подключать его как в качестве биполярного шагового мотора, так и в качестве однополярного.
Для того, дабы подключить шаговый мотор с 6 выводами, при помощи тестера разделите все провода на три группы, замкнутые между собой, а потом найдите центральные выводы, измеряя сопротивление между проводами. Если вы желаете подключить ваш электродвигатель к униполярному драйверу, используйте все 6 проводов.
Подключение к биполярному драйверу(коих подавляющее большая часть) востребует от вас применения только 1-го конца провода с одним выводом и 1-го центрального вывода для подключения к каждой обмотке.
Схема подключения шагового электродвигателя с 5-ю выводами очень похожа на схему подключения с 6-ю контактами. Главное ее отличие заключается в том, что центральные выводы замкнуты между собой снутри, соединяясь в один провод. Это обеспечивает работу электродвигателя только по однополярной схеме.
Не считая того, найти обмотки можно только способом проб и ошибок; идеальнее всего попробовать отыскать центральный вывод, так как его сопротивление составляет половину от сопротивления других проводов.
КАК ПОДКЛЮЧИТЬ ШАГОВЫЙ Мотор С 8 ВЫВОДАМИ
В конце концов, есть шаговые электродвигатели, подключаемые с помощью 8-ми проводов. Для того, дабы осознать, как подключить шаговый мотор с 8 выводами, мы должны возвратиться к инструкциям выше.Их схема подключения почти во всем идентична со схемой, предполагающей внедрение 6-ти проводов. Разница между ними заключается в том, что две фазы разбиты на две отдельных обмотки. Имея обозначенную схему, вы можете подключить шаговый мотор по однополярной схеме, также иметь три разные композиции для биполярного подключения.
