Как подключить греющий кабель для водопровода

В критериях холодных зим часто леденеют водопроводы. Если с отсутствием воды еще худо-бедно можно мириться, то разрыв трубопровода — проблема куда более суровая. В особенности серьезна неувязка для личного сектора, где поперечник водопроводных труб, обычно, меньше, и промерзают они резвее чем в многоквартирных домах. Выходом из положения будет утепление водопровода методом обогрева трубы. В этих целях применяется греющий систему водоснабжения кабель, предохраняющий водопровод от переохлаждения и замерзания. И хотя может показаться нецелесообразным обогревать трубы кабелем с экономической точки зрения — тратиться на прокладку кабеля, установка термодатчиков и УЗО, позже на электроэнергию, но выгода будет осязаема после первой же зимы.

Как работает греющий трубы кабель?

Механизм работы греющего кабеля так же прост, как все превосходное — так же как в ТЭНе либо кипятильнике, кабельный подогрев осуществляется преобразованием электрического тока в термическую энергию. Есть варианты как крепления снаружи, так и внутреннего размещения, когда прогревочный кабель размещается в трубе. В ней поддерживается нужно высочайшая температура, препятствующая образованию льда. Обогревающий кабель для использования в водопроводных и канализационных трубах работает так, дабы исключить куцее замыкание при контакте с водой. Это получается из-за использования тугоплавких и крепких проводящей части и изолирующей оплетки.

Плюсы кабеля для подогрева

К преимуществам в эксплуатации греющего кабеля относятся такие причины:

• верно рассчитав мощность греющего кабеля для водопровода, можно обезопасить систему водоснабжения от замерзания и повреждения;
• можно подсоединять кабель как снутри, так и снаружи трубопровода, в зданиях и на улице, над землей и в подземных коммуникациях;
• простота в монтаже, обслуживании и эксплуатации, кабель можно использовать в системах, где циркулирует питьевая вода;
• при изменении температурных и погодных критерий в зимнее время возможность поменять характеристики работы кабеля.

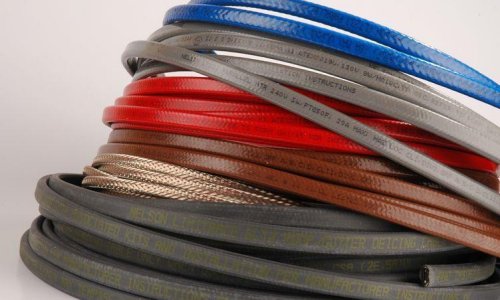

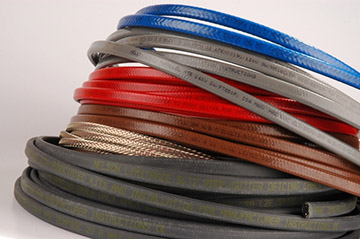

Виды и устройство греющего кабеля

Греющие кабели бывают 2-ух видов — резистивный и саморегулирующийся полупроводниковый. Дабы представлять, что все-таки такое греющий кабель, и каково его устройство, ниже перечислены главные его части:

• внутренняя жила, изготавливающаяся из материала с огромным удельным сопротивлением;
• экранирующая медная или дюралевая оплетка;
• изолятор;
• наружняя защитная оболочка.

Резистивный кабель

Резистивный нагревательный кабель представляет собой в сечении круг, с 4-мя слоями материала. Размещается снутри водопроводной трубы или пускается снаружи нее. Термореле при понижении температуры трубы замыкают электрическую цепь и начинается обогрев. В случаях, когда применяется резистивный греющий кабель, целенаправлено дополнительно утеплять водопровод поролоном или минеральной ватой. Зависимо от нужной интенсивности обогрева, греющий кабель располагают в один или несколько рядов, волнами либо спиралевидно для достаточного нагрева труб. Можно укладывать резистивный греющий кабель не в натяжку, а для дополнительного подогрева применить фольгу из алюминия, обмотав ей трубу.

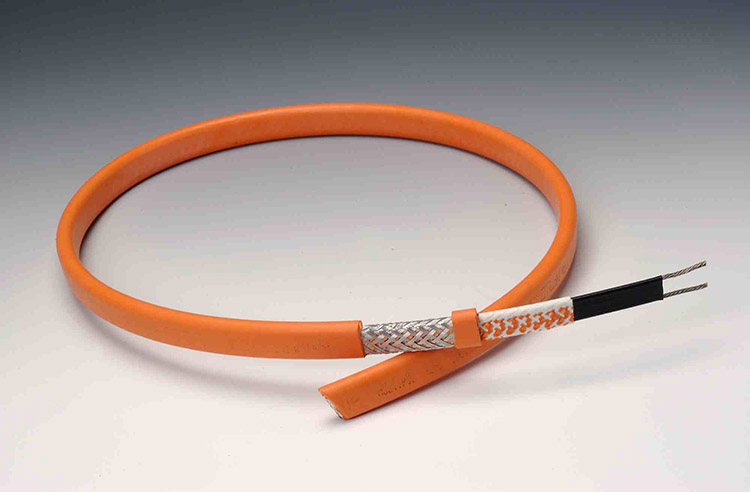

Полупроводниковый кабель

Саморегулирующийся нагревательный кабель по строению отличается от резистивного тем, что выпускается в виде ленты и два параллельных проводника снутри него делятся полимерной матрицей, являющейся полупроводником. Типично, что с увеличением температуры окружающей среды матрица уменьшает тепловыделение. Саморегулирующийся греющий кабель имеет такое свойство, что его отдельные участки, находящиеся в различных местах, скажем, во дворе и в доме, не зависят друг от друга по выработке тепла.

Таковой кабель применяют, дабы сберечь на электроэнергии. Если часть его находится на улице, а часть в помещении, то он адаптируется к различным температурам. А надежность счет 2-ух слоев изоляции выше, чем резистивного.

Варианты монтажа кабеля

До того как решить, как подключить греющий кабель, стоит уяснить, что есть различные виды провода — для внутреннего и наружного крепления. Снутри трубы установка нагревательного кабеля осуществляется через сальник. Оконечная муфта для греющего кабеля должна быть непременно герметичной во избежание КЗ, а внешняя оплетка не должна выделять токсины. Укладка нагревательного кабеля для внешнего монтажа должна смотреться так: равномерными витками вокруг трубы или нитью вдоль нее, сверху дюралевый скотч, позже поролоновый либо полимерный теплоизолятор. Поверхность трубы освобождается от пыли, грязищи, также от частей и посторонних тел, которые могли бы нарушить изоляцию. Есть разные схемы для подключения кабеля как изнутри, так и снаружи труб.

В каких случаях кабель прокладывают в трубе?

Греющий кабель снутри трубы устанавливается, когда водопровод уже эксплуатируется и промерзает изнутри зимой. При прохождении водопровода через плиты перекрытия либо цоколь, снаружи завести кабель для подогрева водопроводной трубы не получится. В таких случаях применяется круглый кабель с неплохой изоляцией, в набор, поставляемый изготовителем, заходит и сальниковый узел. В место подсоединения вводится тройник, куда вкручивается уплотнительная втулка. Для нагрева таким кабелем подходят прямые или некординально изогнутые участки трубы. Если пропустить кабель для подогрева через кран или вентиль, либо схожий другой участок водопровода, велик шанс разрушить изоляцию. Этот момент заслуживает пристального внимания, так как в случае повреждения греющего кабеля его придется извлекать из трубы полностью.

Установка поверх трубы

В большинстве случаев подогрев водопроводных труб делается методом внешнего монтажа. Более распространенным и обычным является подключение вдоль трубы греющего кабеля, при этом можно подсоединить несколько нитей. Он крепится где угодно, но не вверху трубы. Во-1-х, трубы промерзают снизу, а во-2-х, сверху на кабель в какой-то момент свалится чего-нибудть тяжелое, повредив его. Его также можно пустить по трубе спиралью. После подключения как саморегулирующийся, так и резистивный кабель крепится дюралевым скотчем или хомутами с шагом не пореже 30 см. При использовании полимерных труб принимаются меры к дополнительной термоизоляции – готовая конструкия оборачивается фольгой. Термодатчик размещается поодаль от кабеля, дабы повысить точность замеров.

Термоизоляция

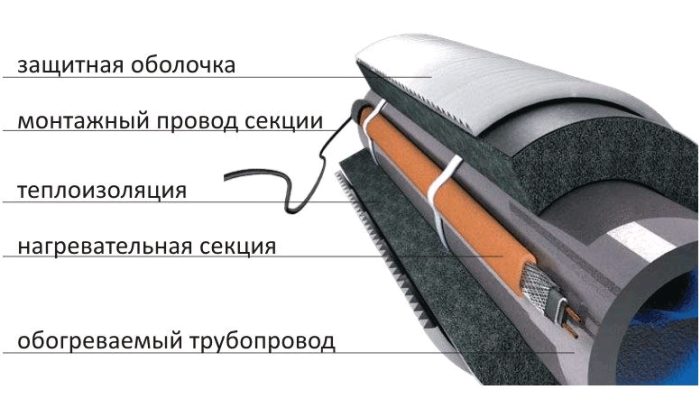

После монтажа греющего кабеля для водопровода нужно утеплить систему. В текущее время для защиты труб применяют современные изолирующие материалы: полуцилиндры из минваты, каучука, полиуретана. После прокладки идеальнее всего сразу провести теплоизоляцию труб — меньше риск случаем разрушить кабель. Места соединений законопачиваются минватой и проклеиваются изоляционной лентой. Термоизоляцию создают очень аккуратненько, чтобы не двинуть и не разрушить кабель. Следует убедиться в неплохой герметичной обвертке торцевой части. Труба с обогревом в рациональном варианте, при наличии терморегулятора должна поддерживать температуру +3..+7 градусов.

Аспекты подключения в сеть

Конец греющего кабеля для труб изолируется специальной термоусадочной трубкой. Эластичная обогревающая часть стыкуется с «холодной», а в цепь лучше подключить УЗО и терморегулятор. УЗО помогает избежать утечек тока при подогреве водопровода. Терморегулятор будет верно работать, если его подсоединить в цепь с кабелем общей длиной менее 50 метров. После подключения следует проверить сопротивление.

Как высчитать мощность кабеля?

Мощность, которую потребляет греющий кабель для водопровода, рассчитывается с учетом таких аспектов, как поперечник применяемых в водопроводе труб, от того, утеплены ли они. Имеет свои особенности и то, как устанавливается кабель — снутри трубы либо поверх нее, витками либо вдоль, также степень теплоизоляции. Оказывает влияние и то, на улице они находятся либо в помещении. Есть таблицы, в каких приводится мощность кабеля на метр трубы. Например, это значение будет 10-17 Вт на метр длины при полистирольном утеплении в 30 мм согласно таблице. Нужная мощность греющего кабеля на метр трубы устанавливают, сверяясь с таблицами, и делается припас в 10-20% мощности.

Есть ли нужда в теплорегуляции?

Терморегулятор для греющего кабеля нужен при использовании кабелей резистивного типа, так как если включить систему без термореле, она будет греть не переставая независимо от температуры. Это нецелесообразно и затратно по затратам энергии. С саморегулирующимся кабелем ситуация мало лучше, но все равно имеет смысл делать систему с датчиком температуры, и выставить температурный режим +3..+7 градусов. По другому система будет работать и зимой, и летом. Датчик должен определять температуру труб в холодном месте, поодаль от кабеля, в неприятном случае его показания не будут верны.

На заметку

Следует, монтируя нагревательный кабель для труб, держать в голове некоторые моменты:

Как подключить саморегулирующийся греющий кабель для подогрева труб

Там, где холодные зимы, водопроводные трубы могут замерзнуть. Потому нужна установить греющий кабель саморегулирующийся для подогрева труб. Если этого не выполнить, то вода снутри может замерзнуть и порвать трубы.

Греющий кабель можно монтировать как снутри, так и снаружи труб.

Структура греющего элемента

Система подогрева трубопроводов не является новинкой. В былые времена схожими приспособлениями интенсивно обогревались промышленные коммуникации. В ближайшее время саморегулирующий греющий кабель для водопровода нередко устанавливается в приватных и коммунальных домовладениях. Разъясняется это тем, что иногда на техническом уровне нереально выполнить прокладку водяных труб поглубже точки вымерзания.

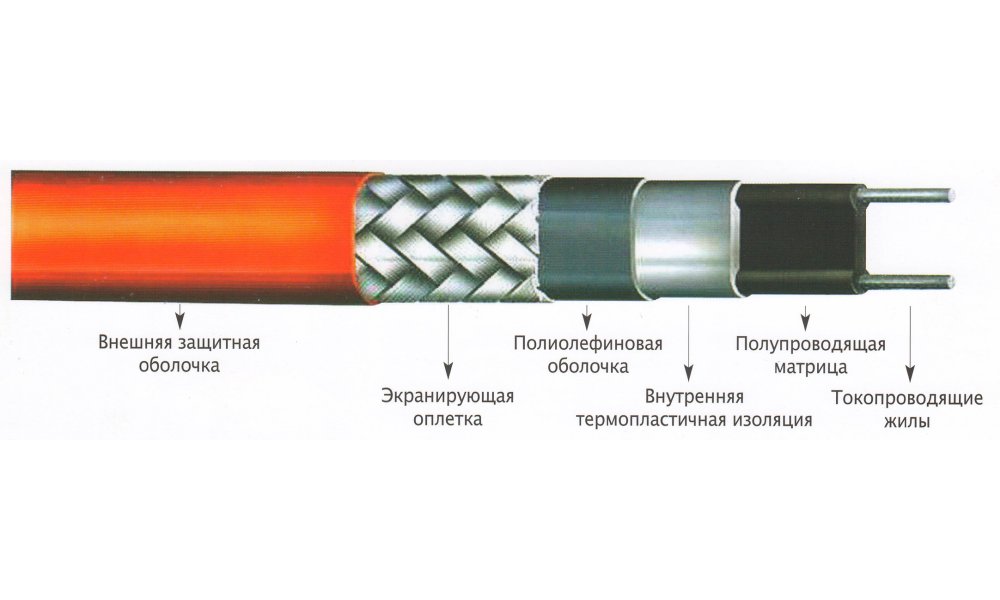

Структурно нагревательный саморегулирующийся элемент состоит из следующих частей:

1. 2 токопроводящие медные жилы.
2. Полимерная матрица, объединяющая 2 жилы.
3. Двухслойная бесшовная изоляция.
4. Теплоотражающий медный экран.
5. Внешнее изолирующее покрытие.

Как демонстрируют схемы, базисным греющим элементом является полимерная матрица, снутри которой проходят 2 токопроводящие жилы. Она греется повсевременно. По желанию, содержимое саморегулирующегося кабеля нарезается на 20-сантиметровые сегменты.

Матрица имеет главную особенность: под воздействием наружных температур такая система подогрева труб самопроизвольно изменяет объем отдаваемого тепла.

кой эффект проявляется на разных секторах по-разному. Так, подземные участки трубопровода могут оставаться холодными, тогда как сектора, остающиеся снаружи, греются. В случае падения температуры резистивный греющий кабель для труб, будучи присоединенным к сети переменного тока, начинает подогрев. Рекомендуется включать подогрев труб тогда, когда температура воздуха падает до +5ºС, так как в таких случаях высока возможность ночных заморозков.

Система подогрева труб очень легка в эксплуатации. Если она смонтирована хорошо и верно, то ее эксплуатационный срок становится неограниченным. Уровень безопасности существенно увеличивается при наличии доброкачественной защиты от перегрева.

Как выбирать устройство

Когда предстоит брать саморегулирующийся кабель для подогрева, целенаправлено заблаговременно верно обусловиться с подходящими техническими чертами. Нужно высчитать мощность кабеля. В приватных постройках применяется кабель саморегулирующий, мощность которого начинается от 5 Вт/м.

Характеристики обусловливаются определенным вариантом:

• если система подогрева трубопроводов размещается ниже уровня земли (вкопана в грунт), а обогревательные узлы и элементы смонтированы снутри трубы, то мощности в 5 Вт/м хватает полностью;
• когда подземные водопроводные сети обогреваются снаружи, тут применим нагреватель, мощность которого более 10 Вт/м;
• для открытых водопроводов нужна использование приспособления, мощность которого не должна быть меньше 20 Вт/м.

Применять саморегулирующийся греющий кабель с мощностью, превосходящей 50 Вт/м, не имеет смысла, так как большая часть вырабатываемой энергии будет уходить «в воздух». Следует использовать греющий кабель для водопровода с низкой рабочей температурой (в границах 65ºС).

Греющие кабели бывают пищевыми и техническими. Бытовой водопровод дозволительно оснащать только пищевой версией. А вот при наружном монтаже сгодится какой угодно саморегулирующийся кабель.

Внутренний установка

Нередки случаи, когда установка греющего оборудования осуществляется на проложенном и работающем водопроводе, термоизоляция которого опасается низких температур. Тогда снутри трубы протягивается провод, имеющий фторсодержащий полимер. Если происходит облагораживание пищевого водопровода, то элемент, обеспечивающий подогрев труб, обязательно обязан иметь сертификат-допуск для использования его в пищевой области.

Если нить заводится сверху, то она не нуждается в дополнительных фиксаторах. А вот при подводе нагревателя снизу нить придется закреплять с особенной надежностью, дабы она не сместилась вниз.

Кабель саморегулирующийся для подогрева труб устанавливается следующим образом:

1. Надлежит замерить сектор трубопровода, который предстоит дополнительно обогревать.

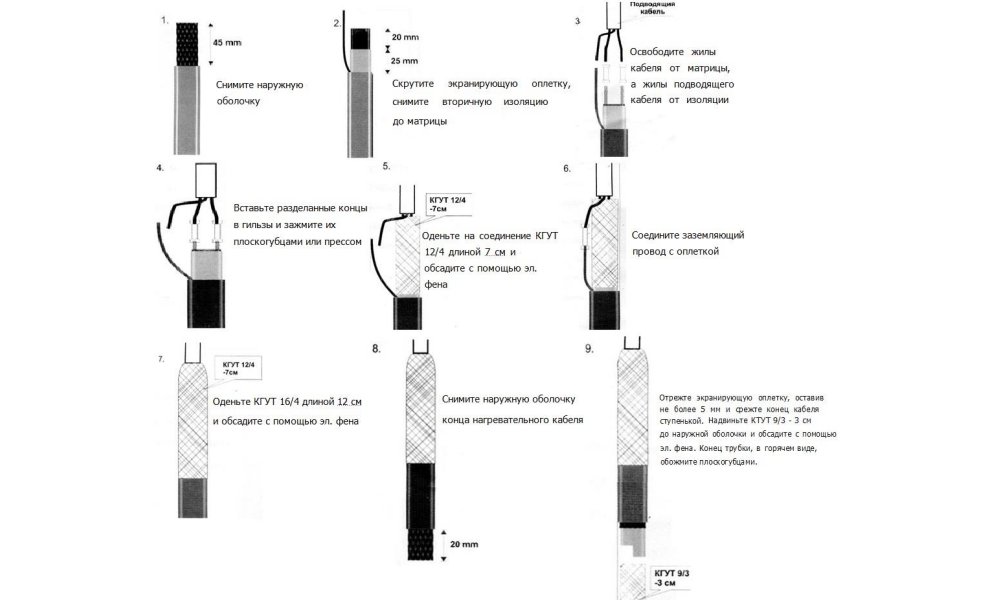

2. Один торец ленты распускается, и туда устанавливается муфта. К ней добавляются герметизирующие сальники.
3. Обратный торец провода следует изолировать. Край погружается в трубу. Функцию нужно проделывать как можно аккуратнее, дабы уберечь изоляцию.

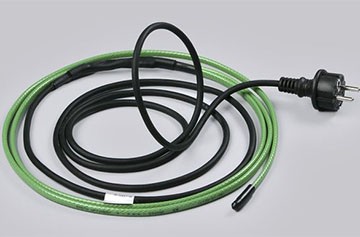

4. Кабель с муфтой подключается к электросети через вилку/распределительную коробку. На обработанный сектор трубы с греющим кабелем наносится надпись броским маркером.

Категорически воспрещается тянуть греющую нить снутри запорных кранов и узлов!

Наружный установка кабеля

Прокладывать кабель для подогрева труб по их поверхности до боли просто. Для фиксации применяется дюралевый скотч или особая клеевая лента. Известны такие схемы:

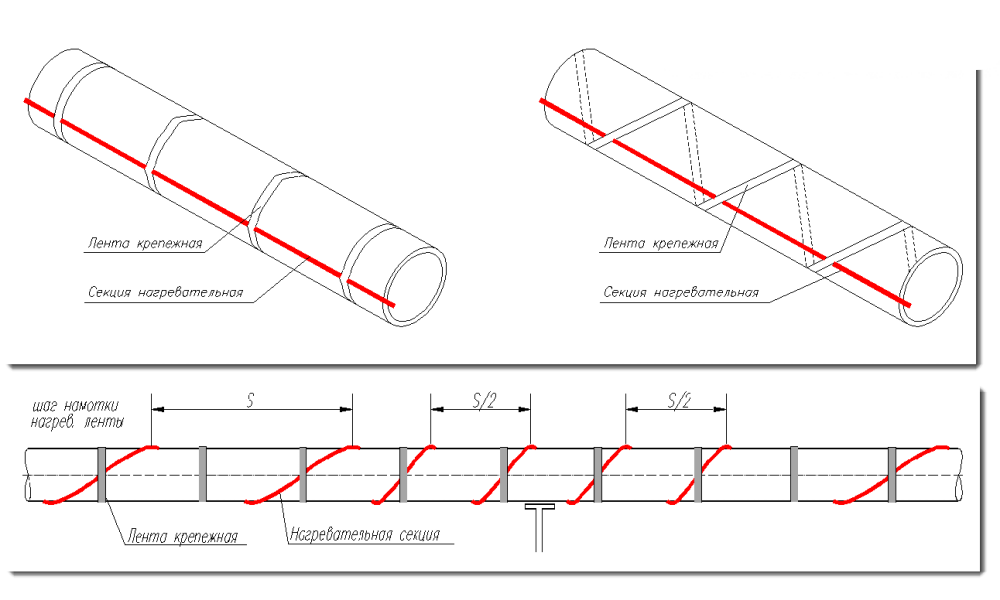

1. Однорядная. Нить кабеля тянется по прямой вдоль трубы.
2. Многорядная. Укладывается несколько параллельных рядов.
3. Волнообразная. При расчете применяется коэффициент длины (1,6-1,7).
4. Спиралевидная. Труба обвивается кабелем. В данном случае на 1 м водопроводной трубы пригодится 2 м кабеля.

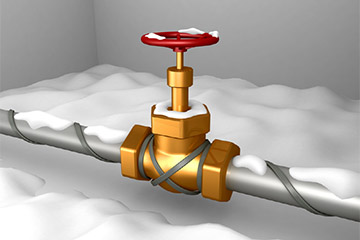

5. Смешанный вариант. Является сочетанием нескольких способов крепления кабеля. Схема применима там, где труба вооружена распределительными узлами или запорными кранами.

Заместо заключения

Греющий кабель, своими руками монтированный, — это хорошее решение препядствия, связанной с обеспечением надежной термоизоляции труб в недоступных местах. Нагревательный кабель для водопровода устанавливается совсем не сложно и применяется тогда, когда сточная канава и водоотливы нуждаются в дополнительной защите.

Саморегулирующий греющий кабель для водопровода своими руками: устройство, изготовка и установка

Расположить внешную водопроводную магистраль в траншее ниже глубины вымерзания грунта выходит далековато не всегда, в ряде всевозможных случаев ее приходится прокладывать выше, а время от времени – и совсем на открытом воздухе.

В схожих ситуациях исключить возможность замерзания воды зимой можно только одним методом – предугадать обогрев трубы.

Хорошим решением данной трудности является установка электрических нагревательных кабелей, которые в современном выполнении даже «научились» автоматом корректировать мощность тепловыделения. Что все-таки представляет собой саморегулирующий греющий кабель для водопровода?

Устройство и разновидности

Разглядим устройство и разновидности нагревательных кабелей.

По внешнему облику нагревательный кабель ничем не отличается от обыденного, только заместо токопроводящей жилы в нем имеется резистивный – другими словами имеющий высочайшее электрическое сопротивление – элемент.

Он-то при подключении к электричеству и разогревается, так же как ТЭН в электрочайнике либо спираль в электроплитке.

Основная черта такового кабеля – удельная термическая мощность, другими словами приходящаяся на 1 м длины (единица измерения – Вт/м). Остальные свойства в главном связаны с качеством внешней оболочки: стойкость к истиранию, ударам и воздействию хим веществ, влагоустойчивость и диэлектрическая крепкость.

Нагревательные кабели бывают следующих видов:

• нерегулируемые;
• саморегулирующиеся;
• индуктивные.

Нерегулируемые (с неизменным сопротивлением)

Это самый дешевенький вариант, который сейчас нередко именуют устаревшим.

Резистивным элементом такового кабеля является одна либо несколько жил, выполненных из нихрома, стали, меди либо особенного сплава.

Все это помещается в экранирующую оболочку (медная сетка либо дюралевая фольга), а потом – в защитную изоляцию из ПВХ либо измененного полиолефина.

Нередко под экранирующей оболочкой располагают 2-ой слой изоляции – из фторполимера либо такого же полиолефина.

Многожильная версия является более предпочтительной, так как не генерирует настолько массивного электромагнитного излучения, как одножильная. Не считая того, кабель с несколькими жилами подключается к электросети только с одной стороны (тип А), в то время как у одножильного нагревателя подсоединять к сети приходится оба конца (тип Е). Ввиду этого происшествия линию движения одножильного кабеля обычно стараются делать замкнутой.

Сопротивление кабеля данного типа регулировать нельзя, потому он всегда работает на полную мощность. Если теплоотвод на каком-либо участке окажется недостающим, резистивный элемент может перегреться и расплавиться. Чувствительность к перегреву приходится учесть при монтаже и эксплуатации, к тому же она просит более четких расчетов при подборе мощности.

Нерегулируемые кабели (часто их просто именуют резистивными) делятся на два вида:

1. Линейные: это самый обыденный вариант, состоящий из одной либо нескольких жил. Резать таковой кабель нельзя, он применяется исключительно в цельном виде.
2. Зональные: имеют более сложное устройство. Снутри имеются два обыденных (нерезистивных) проводника, между которыми уложена изоляция с проделанными через каждый метр отверстиями. Токопроводящие жилы обматываются спиралью из проволоки с высочайшим сопротивлением (резистивный элемент), которая подключается к ним через имеющиеся в изоляции отверстия. Таким макаром выходит, что резистивный элемент состоит из нескольких фрагментов, запитанных по параллельной схеме. Это позволяет резать нагревательный кабель в любом месте.

В индустрии используют нагревательные кабели в минеральной изоляции. Они имеют гибкую коррозионноустойчивую железную оболочку (сплав ALLOY 825), которая делает их очень крепкими и позволяет использовать нагреватель в критериях воздействия очень больших температур. Между внешней оболочкой и резистивным элементом имеется защитная изоляция из оксида магния. Обычно такие кабели делаются очень массивными и применяются для решения специфичных задач.

Если вы приняли решение без помощи других организовать водопровод из ПП-труб, то без паяльничка для вас не обойтись. Паяльничек для полипропиленовых труб: как избрать подходящую модель? Читайте дальше.

Об инструментах для монтажа металлопластиковых труб читайте здесь.

А тут http://aquacomm.ru/cancliz/zagorodnyie-doma/avtonomnaya/stoki/uklon-kanalizacionnoj-truby.html информация о методах замера наклона канализационных труб. Каким должен быть уклон и чем угрожает отклонение от нормы.

С переменным сопротивлением (саморегулирующиеся)

Открытия в области материаловедения дозволили сделать нагревательный кабель последнего поколения. Снутри него размещены две токопроводящие жилы, соединенные между собой матрицей либо нитями из особенного полимера с полупроводниковыми качествами. Конкретно он и является резистивным элементом.

Особенность данного полимера заключается в том, что его сопротивление находится в зависимости от температуры, и если она окажется очень большой, матрица просто не станет пропускать ток и кабель отключится. При этом не весь, а только тот его участок, где появилась опасность перегрева.

Саморегулирующий греющий кабель для труб

Вся остальная линия будет работать в штатном режиме. Таким макаром, саморегулирующий кабель является полностью надежным, ведь даже при самых неблагоприятных обстоятельствах перегореть он не может просто на физическом уровне.

Очередное достоинство такового нагревателя заключается в его экономичности. Если обыденный нерегулируемый кабель независимо от температуры всегда потребляет наибольшее количество электроэнергии, то саморегулирующий в теплую погоду уменьшит ее расход до минимума.

Кабель данного типа можно разрезать на куски.

Индуктивные

Кабель такового типа представляет собой сильно вытянутую гибкую электрокатушку с ферромагнитным сердечником.

При пропускании тока через обмотку последняя генерирует в сердечнике переменный магнитный поток, приводящий к образованию вихревых токов.

В итоге сердечник начинает нагреваться. Нагревается и токопроводящая обмотка, выделяя приблизительно 20% всей термический энергии.

Используя принцип индуктивности, в греющий кабель можно перевоплотить и саму водопроводную трубу, если, естественно, она сделана из стали либо другого железного сплава. Трубу обкручивают проводом, который подключается к источнику частотного переменного тока. Как и в ферромагнитном сердечнике, в ней будут появляться вихревые токи, приводящие к нагреву.

Для настоящей работы системы подогрева кроме кабеля нужен термодатчик, который будет включать его в работу, как температура опустится до определенной отметки, данной юзером.

Сфера использования

Очевидно, применять кабельный нагрев можно не только лишь с водопроводными системами.

Схожим же образом защищают от перемерзания сточную канаву, технологические трубопроводы на промышленных предприятиях, различные емкости, дорожки.

Интенсивно используются греющие кабели и в быту, к примеру, для сотворения очень фаворитных сейчас систем «теплый пол».

В данном случае плюсы саморегулирующего кабеля играют в особенности важную роль: по неосторожности юзер может поставить мебель на то место, где снутри пола проложен греющий кабель, и если последний будет нерегулируемым, он просто может перегореть. При условии использования саморегулирующего кабеля возможность такового действия сводится к нулю.

В защите от оледенения может нуждаться и кровля вместе с водосточной системой. Здесь также на помощь идёт кабельный нагрев.
При всем этом кроме термодатчика на крыше устанавливается датчик влажности, предотвращающий включение кабеля в сухую погоду.

Установка греющего кабеля для водопровода

Почти всегда греющий кабель устанавливается на трубу снаружи. На малых поперечниках нагреватель укладывают в виде нескольких прямых линий либо спирали. К трубе с огромным поперечником кабель можно прикрепить в виде зигзагообразной полосы (змейки), расположенной в нижней части. При всем этом нужно учесть следующие требования и советы:

1. Трубу из пластика перед укладкой кабеля следует обернуть дюралевым скотчем либо фольгой из такого же материала. Такая оболочка нужна для равномерного рассредотачивания тепла.
2. Трассу прокладки кабеля следует планировать так, дабы он не контактировал с наточенными кромками. Также следует избегать укладки кабеля в тех местах, где его изоляция может перетираться либо растягиваться.
3. В процессе укладки греющий кабель нужно прихватывать дюралевым скотчем через каждые 30 см. По окончании монтажа кабель приматывают скотчем уже по всей длине. Применять заместо дюралевого скотча полимерную ленту категорически воспрещается.
4. Малый радиус сгиба кабеля равен 6 его внешним поперечникам.
5. Защитную изоляцию на свободном конце греющего кабеля нужно герметизировать, используя особые элементы и материалы, имеющиеся в комплекте.
6. Нагреватель подключается к электрической сети через устройство защитного подключения (УЗО).
7. По окончании укладки и подключения кабеля нужно замерять электрическое сопротивление его жил и изоляции.
8. Трубу с нагревателем нужно утеплить минераловатным, полистирольным либо хоть каким другим теплоизолятором.

Если вы используете кабель с неизменным сопротивлением, также именуемый резистивным либо нерегулируемым, смотрите, дабы отдельные нити укладывались без перехлестов. В месте контакта отдельных линий кабеля всегда появляется перегрев, приводящий к повреждению частей.

Установка греющего кабеля снутри трубы

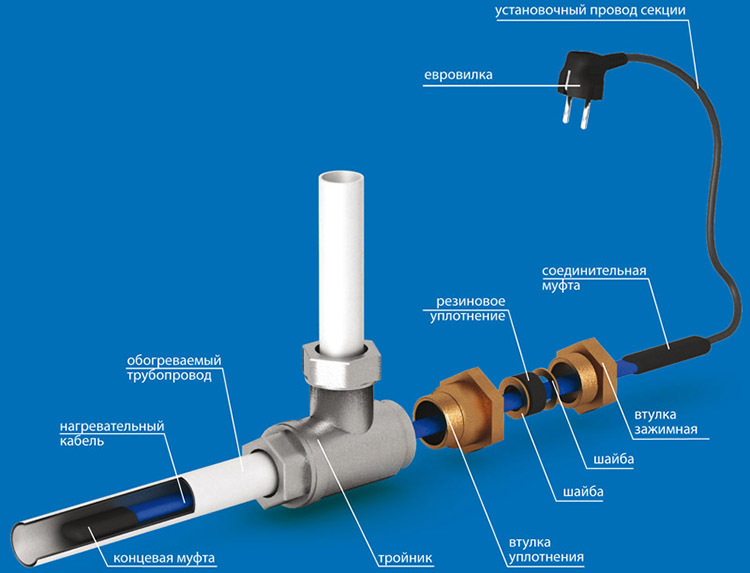

Существует разновидность греющего кабеля для водопровода снутри трубы. Его оболочка имеет завышенную влагоустойчивость и делается из пищевого полимера с содержанием фтора. Отверстие, через которое кабель вводится в трубу, уплотняется сальником.

Длину подогреваемого участка трубы, как и длину вводимого в нее кабеля, следует точно измерить. Это в особенности принципиально, если существует опасность попадания нагревателя в проходное отверстие запорной либо регулирующей арматуры.

Участок трубы с установленным кабелем следует пометить предупредительной надписью.

При монтаже нагревательного кабеля снутри трубы очень принципиально не допустить повреждения его изоляции. Потому резьбу и другие острые кромки, с которыми может контактировать изделие, на время монтажа лучше обмотать тканью либо полиэтиленом.

Греющий кабель для водопровода своими руками

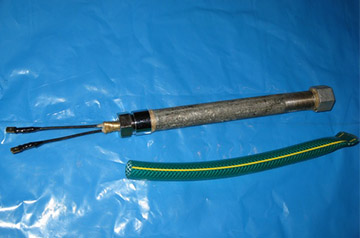

Для самостоятельного производства греющего кабеля за базу следует взять силовой телефонный кабель марки П-274М, используемый в полевой связи.

Крепкая толстостенная изоляция защищает его от воздействий механического нрава.

Дабы не оголять концы жил, их разводят, получая таким макаром одинарный провод. Дальше он складывается напополам и опять свивается.

Место ввода провода можно герметизировать, используя фланец для гибкой водопроводной трубы. После установки его на проводе вовнутрь штуцера заливается эпоксидка, потом на него навинчивается гайка.

Крепится самодельный кабель так же, как и покупной – с применением дюралевого скотча. Предельное значение силы тока, который можно пропускать через таковой кабель, составляет 9 А.

Металлопластиковые трубы соединяются фитингами, что до боли просто, потому установка системы водоснабжения просто можно выполнить без вербования профессионалов. Воплощение монтажа металлопластиковых труб своими руками: аннотация по способам соединения.
