Подключение генератора к сети пригородного дома: схемы и методы подключения
Когда стоит задачка подсоединить генератор в обую энергосистему дома за городом, то методы таковой интеграции зависят от различных аспектов: типа оборудования автономного питания, общей нагрузки, схемотехники вводного щитка. До того как избрать и заказать генератор с последующим его подключением, рекомендуется основательно изучить доступные схемами, также выяснить о правилах безопасности. Электромонтаж с критичными ошибками может привести к неожиданному КЗ, с последующим выходом из строя всей домашней проводки, что чревато не только лишь дополнительными затратами, но и опасностью возгорания.
“Экстренные” методы подключения и их недочеты
Варианты подключения “на скорую руку” применяются тогда, когда нет способности воспользоваться генератором впрямую. В таком случае есть необходимость срочно включить его в домашнюю сеть, уже без монтажа отдельной схемы подключения. Невзирая на доступность и простоту, такие схемы имеют много недочетов:
- Перегрузка в точке подсоединения. Таковой противный момент вероятен, если генератор в домашнюю сеть интегрирован через розетку. Выходит, что вся нагрузка перебегает на одну точку (розетку) и это приводит к резвому перегреву. В худшем варианте чревато даже возгоранием.
- Отсутствие в электроцепи питания отдельного автомата, отвечающего за безопасность. Он должен делать критическое отключение при пришествии аварийных случаев.
- Возможная поломка генератора в процессе запуска электротока по полосы и его попадании на контакты агрегата. Если случится что-то схожее, нужен будет дорогостоящий ремонт, а в запущенных случаях – нужна полная замена автономной электростанции.
- Отсутствия способности контроля за главным источником электроэнергии. Если генератор подключается через розетку, теряется возможность держать под контролем работу магистрального электропитания. Другими словами появляется риск не отключить генератор в тот момент, когда восстановится подача основного электричества. В схожих случаях применяется сигнальная лампочка. Но, если оборудование подключается через розетку – вводной автомат работать не будет. Поэтому, и использование лампочки будет неосуществимым.
Читайте также: На какой высоте устанавливать розетки
Не стоит также забывать и о людском факторе. Перед включением генератора нужно непременно отключать вводные приборы. В оборотном случае устройство может заглохнуть от сильной перегрузки. Также при попытке завести генератор может включиться подача электричества на главную линию, что приведет к поражению обмотки электродвигателя. Потому многие электрики рекомендуют избегать схожих решений либо аккуратненько применять исключительно в самых форс-мажорных случаях.

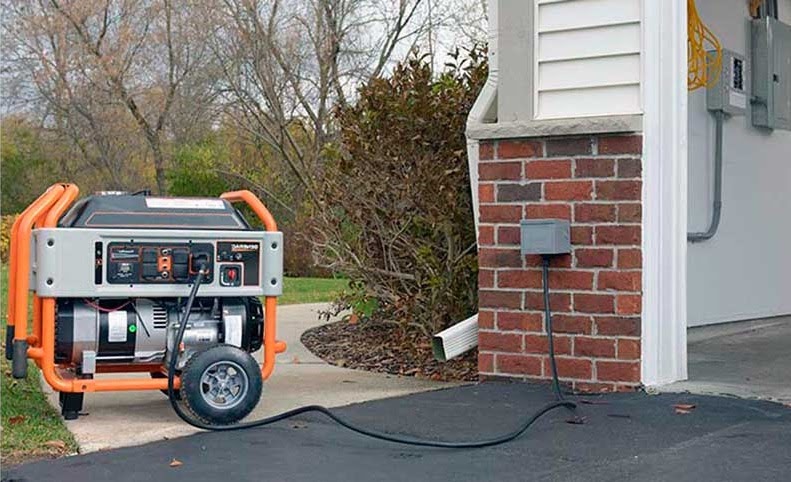

Подключение через розетку
Бывалые электромонтеры не рекомендуют воспользоваться таким способом включения из-за высокого риска внештатных ситуаций. Направить на него внимание стоит только в следующих случаях:
- Система дома имеет отдельный защитный автомат.
- Разводка и розетки в состоянии выдерживать магистральную нагрузку.
- Вводной автомат отключен.
Мощность генератора в сопоставлении с пропускной способностью проводки дома в разы меньше. Допустим, среднее допустимое значение для розетки – 3,5 кВт.
Игнорирование данных советов при интеграции генератора в домашнюю сеть часто приводит к грустным последствиям: от перегрева проводки до недлинного замыкания с возгоранием.
Если мощность генератора соответствует способностям проводки, то в большинстве случаев использую схему прямого подключения на распределительном щите конкретно к контактам рубильника. Для этого применяют обычный удлинитель с проводом достаточного сечения и штекером на конце. Таковой продается в любом хозяйственном магазине либо может быть сделан своими руками, если имеются нужные способности.
Когда речь входит об подключении генераторов, мощность которых превосходит пропускные способности проводки, то принципиально не допустить превышения нагрузки на сеть от всех устройств в доме более 3500 Вт. До того как включить устройство через розетку в электросеть, нужно провести ее отключение от наружной сети, а конкретно – отключить автоматы на входе.
Когда мы говорим о домашней проводке, установка которой был произведен по эталонам ПУЭ, розеточные полосы при подключении генератора к дому через розетку дополнительно оснащаются устройствами защиты. При включении агрегата принципиально не спутать полярность (фаза-ноль).
Читайте также: Видео по установке и подключению розетки
Подключение генератора к распределительному автомату
Подключить генератор к дому можно за счет распределительного автомата. Таковой вариант соединения более надежный и неопасный. Он предполагает подключение генератора к автомату рассредотачивания тока. Такие соединения также имеют свои аспекты, которые в неотклонимом порядке нужна учесть для личной безопасности.
Самое обычное решение – подключить оборудование с помощью схемы внедрения устройства и розетки, которая ставится неподалеку от распределительного автомата. Такие розетки имеют свойство сохранять напряжение даже в критериях выключения автомата. Главное правило – в процессе соединения должен работать автомат ввода. В случае необходимости его допустимо отключать, а взамен применять автономный источник электропитания.
В процессе принципиально учесть пропускные возможности розетки. Обычно характеристики не выходят за рамки 16А. Если таких розеток не нашлось, следует сделать следующие меры:
- Отбросить проводку, которая отвечает за подачу штатного электричества.
- Заместо нее присоединить к распределителю “фазу” и “ноль”, которые принадлежат генератору.
- Проследить за полярностью проводов при соединении, если оборудование имеет дополнительные защитные приборы.
Когда проводка магистрали будет отключена от распределительного устройства, не надо будет отключать вводный автомат. Тут будет нужно на освободившиеся клеммы установить контрольную лампу. Она нужна для определения возвращения штатного электричества и прекращения работы присоединенного генератора.
Узнаем, как подключить бензогенератор к сети дома
Бензиновый генератор либо его дизельный аналог, при их маленькой цены, – более подходящий источник аварийного энергообеспечения личного дома или дачи. Подобные установки комфортны в транспортировке и эксплуатации. К электромонтажу бензогенератора, как и к его выбору, нужна ответственный подход. Неправильное подсоединение может стать предпосылкой поломки домашней техники либо недлинного замыкания проводов в доме, не говоря уже о том, что оно представляет опасность для жизни. Но если знать, как подключить бензогенератор к сети дома верно, вернуть работу электроприборов можно стремительно и неопасно.
Как делать нельзя?
При подключении бензогенератора к дому нельзя подсоединить его к хоть какой находящейся вблизи розетке, заранее выключив автоматы на распределительном щитке.
Мощность генератора может быть намного больше пропускной возможности розетки (обычно последняя рассчитана на 3500 Вт). Итог – куцее замыкание из-за превышения наибольшей нагрузки, возгорание.
Если при всем этом к тому же не отключать автоматы основной полосы, то подача энергии в сеть приведет к поломке генератора.
Подключение питания дома через розетку допускается только для маломощных (до 4 кВт) установок. Но даже в данном случае лучше подсоединять к генератору электроприборы через удлинитель. Для массивных станций нужно применять систему автозапуска – АВР или рубильник реверсивного типа.
Главные задачи подключения
При электромонтаже необходимо учесть следующие характеристики:
- необходимость в автоматике;
- месторасположение в плане экономичности и безопасности;
- выбор припаса;
- частоту отключения сети;
- потребляемую мощность с учетом утрат.
Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для личного дома – более щадящий режим. Такие переключатели выполняются 2-ух видов: рубильник перекидного типа (старенького эталона) или реверсивный (трехходовой). Более тщательно о них можно выяснить ниже. Также применяют частичную автоматизацию, ведь полуавтоматы обходятся дешево. Вне зависимости от избранного метода, необходимо присматривать за работой системы.
Читайте так же: Особенности и выбор бензинового генератора для газового котла

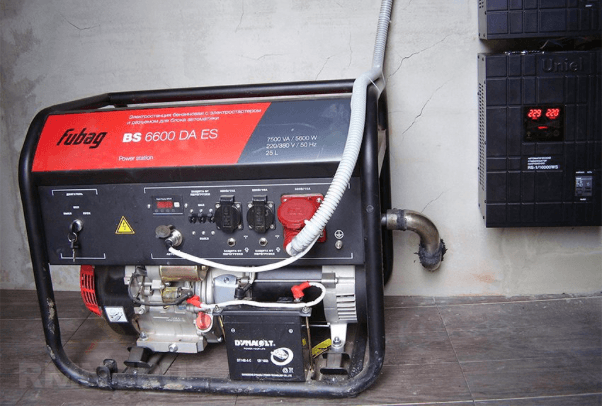

Где расположить станцию?
Помещение должно быть сухим, с неплохой вентиляцией. Не считая того, от генератора при работе исходит очень противный рокот. С учетом этих аспектов, лучше поставить и подключить электроустановку в гараже, хозпостройке либо под навесом.
Установка электрогенератора делается на основание, не имеющее жесткой связи со зданием. Можно поставить аппарат на особые рессоры или на подушку из резины. Это помогает понизить звук генератора.
Установка особых шумозащитных кожухов тоже содействует уменьшению рокота.
Аннотация по подключению к сети
После выбора подходящего метода подключения можно приступать к электромонтажу.
Самый обычной метод – приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются. Но дабы подключить мощнейший бензогенератор к дому, этот способ не подойдет. Тут необходимо действовать по следующей аннотации:
- Заземляем электроустановку.
- Обеспечиваем отдельный ввод. Его исполняем медным кабелем высокого сечения (более 4 мм2) и протягиваем от распределительного щитка до места установки бензогенератора.

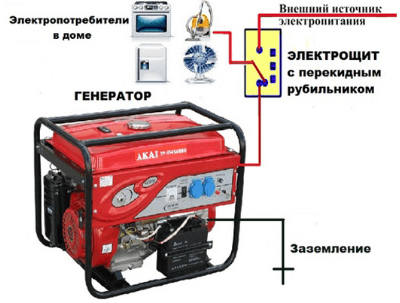

- Устанавливаем вблизи со щитком перекидной рубильник или трехходовой переключатель для того, дабы выполнить подключение бензогенератора.
Подключать генератор можно при помощи автоматической системы либо АВР – об этом можно прочесть ниже.
Схемы подключения

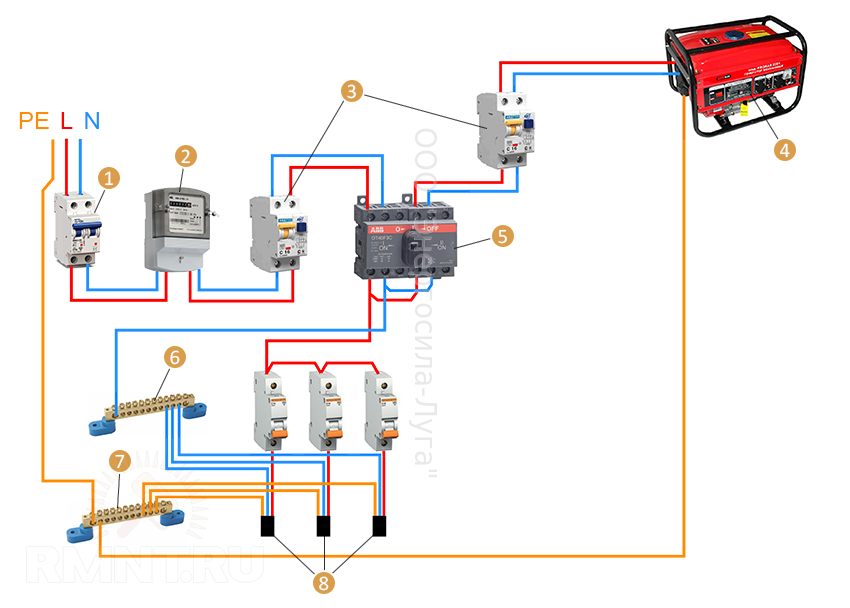

Как верно подключить бензогенератор через рубильник или трехходовой переключатель? От них идет три провода. К одному подключается сеть генератора, к другому — коммунальная сеть, к третьему – электрическое оборудование. Сверху к переключателю подсоединяют питание от энергосети, снизу – провод от бензогенератора. К средним контактам подключают потребителей электричества. Рубильник устанавливают после счетчика, но перед вводными автоматами.

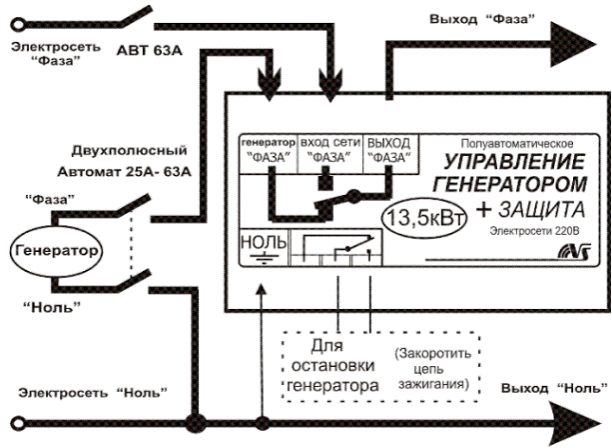

Можно применить схему автоматического подсоединения. После отключения центрального энергоснабжения необходимо запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева мотора.
При возникновении основного электрообеспечения произойдет переключение на него, а дополнительное реле приостановит генератор.
Автоматическое подключение еще легче. Система АВР автономно запускает запасный источник энергии при выключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.

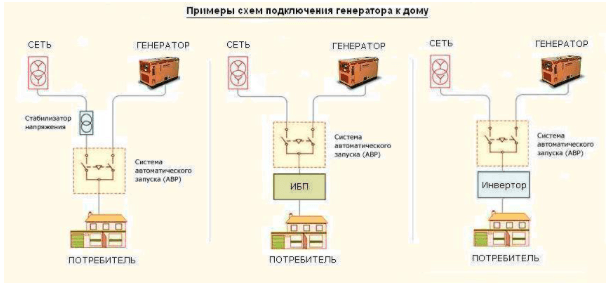

Дополнительно к использованию АВР может быть использовать следующие устройства: стабилизатор напряжения, инвертор, ИБП.
Читайте так же: Узнаем, какой бензиновый генератор лучше избрать для дома
Схема подключения домашней сети к трехфазному генератору труднее, своими руками без опыта ее не выполнить: работу с сетями лучше доверить экспертам.
Но подсоединять трехфазное устройство нужно при наличии трехфазных потребителей, к примеру, электрических движков станков.
Вероятные ошибки
Кроме подключения к розетке сильной энергостанции, обладатель дома способен допустить следующие ошибки:
- Установить агрегат в непродуваемом подвале, что чревато перегревом и концентрацией ядовитых выхлопных газов.
- Поставить генератор под открытым небом – устройство в состоянии попортить снег либо дождик.
- Не выполнить заземление.
- Ошибочно подобрать сечение кабеля ввода.
- Делать переключения рубильника или реверсивного устройства под нагрузкой.

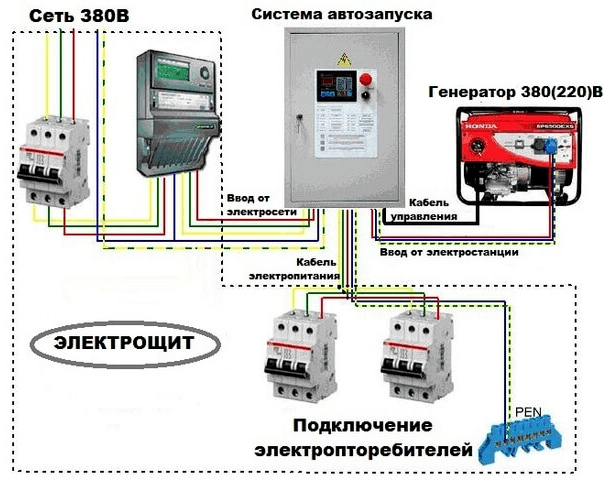

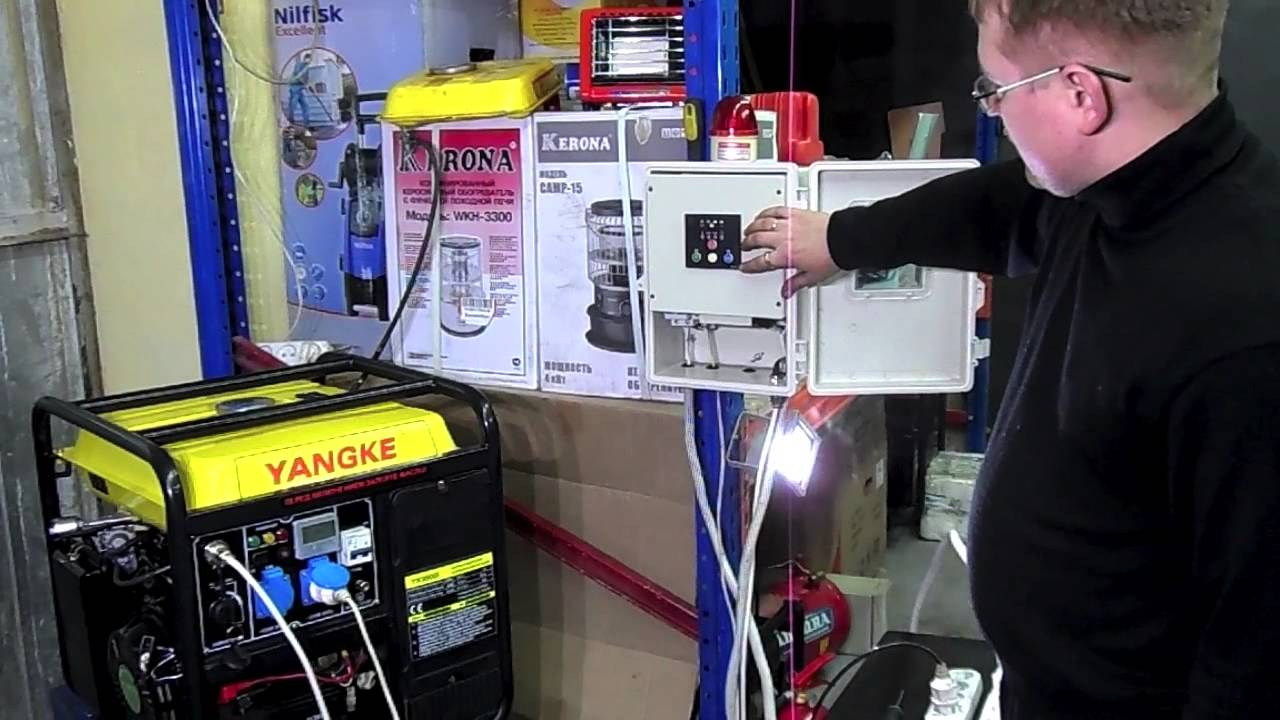

Автозапуск генератора
Подсоединение энергоустановки к домашней сети через систему автозапуска – АВР — упрощает подключение дома к запасному источнику питания. Система оснащается электростартером. Устройство автоматического пуска держит под контролем основную сеть сходу после подачи на него питания. Перевод на запасное электроснабжение домашней сети с АВР происходит через 10 секунд после утраты напряжения в городской магистрали. Позже наружняя сеть выключается и запускается бензогенератор. После прогрева мотора в течение 20 секунд установка подключается к сети дома.
При возникновении напряжения в общегородской магистрали источник отключается, и домашняя сеть начинает работать в стандартном режиме.
Потом заглушается мотор электрогенератора.

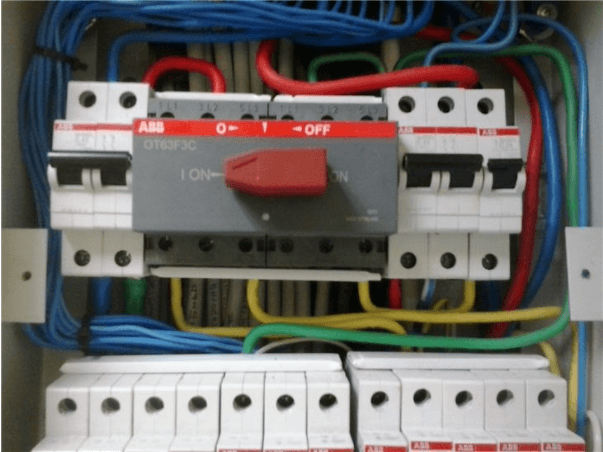

Использование перекидного рубильника
При выключении вводного автомата перекидной рубильник подключает питание от электростанции. Это происходит поэтапно:
- Отключение автоматических выключателей нагрузки.
- Подсоединение провода переключателя к генератору.
- Пуск и прогрев генератора.
- Подача питания на рубильник.
- Включение автоматических выключателей нагрузки.
Отдельное подключение нагрузки
Автономные источники, обычно, не пичкают питанием весь дом. Полностью хватит энергии от бензогенератора для главных потребителей: освещения и некоторых бытовых устройств. Уместно переработать домашнюю сеть, дабы не создавать огромное количество переключений. Для этого протяните независимую линию к дежурному свету и отдельным от общей сети розеткам холодильника, телека, ноутбука.
Читайте так же: Выберем неплохой бензиновый генератор для дачи

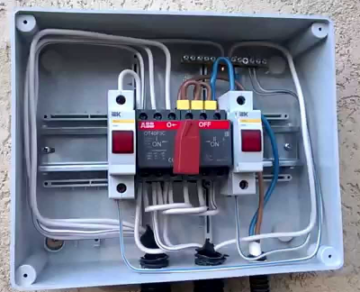

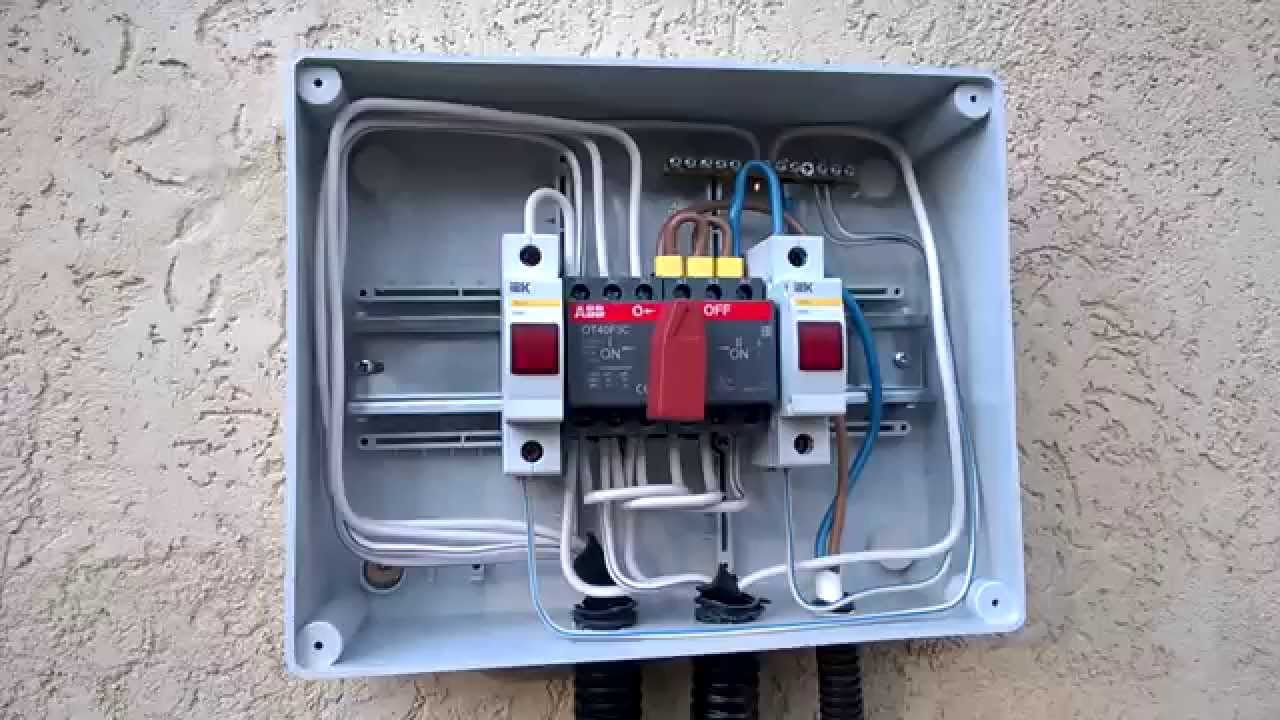

Реверсивный переключатель
Перевод на электроснабжение от бензинового генератора осуществляется реверсивным блоком. Обычно, он имеет три положения ручки: последние — замыкающие, а средние – размыкающие. Для подсоединения автономного источника к домашней сети с низкой мощностью употребления, например, на даче, подойдет однофазовая схема. Вводные клеммы находятся сверху, а выводные – снизу.
На щитке устанавливаются индикаторные лампы, сообщающие о подключении сети либо генератора.
Использование ABP
Система автозапуска более дорогая по сопоставлению с ручной, но она повсевременно выслеживает напряжение в сети. При исчезновении напряжения контактор прерывает связь АВР с центральной электросетью. Врубается стартер, и генератор начинает работу. Большая часть хозяев генераторов отдают предпочтение применению более дешевенькой частичной автоматизации, работающей следующим образом:
- Подсоединение магистрального питания идет через контактор, размыкающийся при выключении ввода.
- Бензогенератор запускается вручную. В него устанавливается реле времени для прогрева мотора и автоматического перевода на подсоединение резерва к домашней сети.
- При восстановлении электроснабжения контактор отключается, и нагрузка опять подается с общей сети.

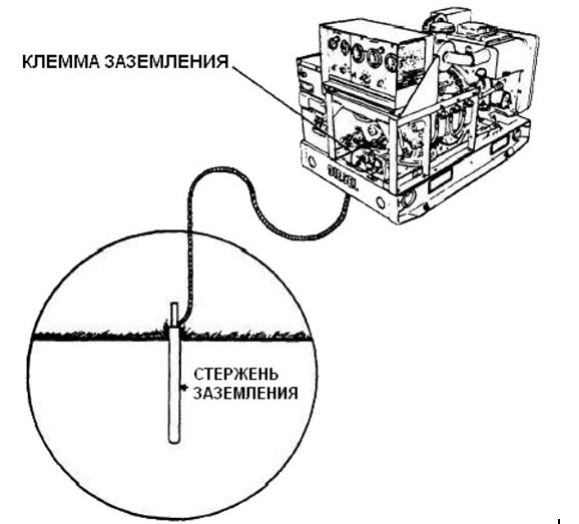

Установка контура заземления
Для самостоятельного заземления электрогенератора будет нужно медный провод, железный стержень длиной 150 см и сечением 1,5 см. Стержень вбивается фактически на всю длину в почву. К нему приваривается особый зажим либо обыденный болт для более обычного подключения заземляющего провода. Медный кабель идет от стержня к соответственной клемме на запасном источнике.
Или в качестве заземлителя применяют металлический лист размером 0,5х1 м. Заземлитель закапывают в грунт и проводом при помощи зажимов соединяют с агрегатом.

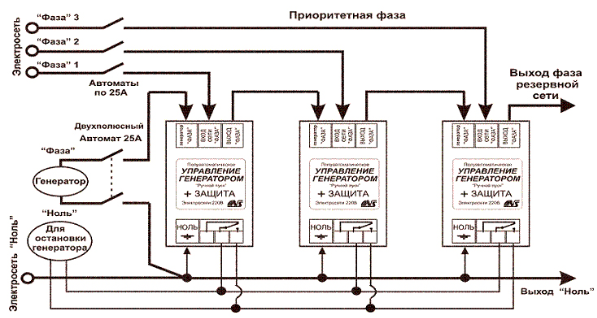

При трехфазном питании в доме спецы рекомендуют выполнить запасной только одну фазу для подключения к бензогенератору. С нее будет питаться нужное оборудование: холодильник, освещение, компьютер.
Перекос фаз при трехфазном подключении — нередкое явление, и оно может вывести из строя проводку дома.
Если даже после чтения управления по эксплуатации вы не понимаете, как неопасно подключить бензогенератор к сети дома, стоит обратиться за помощью к спецам.
