Как подключить фотореле для уличного освещения

Фотореле – это устройство, срабатывающее при достижении наружной освещенностью определенного порога. Как световой поток добивается установленного уровня, генерируется сигнал в виде замыкания/размыкания контактов реле, возникновения напряжения на клеммах и т.п. Этот сигнал можно применять для управления исполнительными механизмами и электрическими устройствами. Нередко это устройство ошибочно именуют фотодатчиком. По сути датчиком именуется устройство для преобразования одной величины в другую. В этом случае датчиком является фоточувствительный элемент как часть фотореле.

Явное бытовое использование устройства – автоматическое управление внешним освещением (уличным либо локальным). Устройство само включит свет, когда стемнеет, и не забудет выключить его на рассвете. Индустрией выпускаются приборы, оптимизированные под эту задачку. Установить, подключить и настроить фотореле можно без помощи других.

Фотореле для управления уличным освещением ФР-М01.

Как работает фоточувствительный автомат

Устройство, срабатывающее при изменении освещенности до порогового значения, может быть выполнено на различной элементной базе, но имеет приблизительно одну и ту же структуру.

В качестве светочувствительного элемента может быть использован полупроводниковый устройство, изменяющий свои характеристики либо генерирующий ЭДС под действием падающего света. Так, фоторезистор при облучении фотонами изменяет свое сопротивление, фотодиод делает ЭДС и т.д. Датчик уровня освещенности может быть встроен в корпус устройства либо быть выносным.
Преобразователь трансформирует изменяемую величину в электрический параметр, с которым комфортно работать. Если в качестве фотоэлемента применяется фоторезистор, то его сопротивление преобразовывается в напряжение.
Усилитель увеличивает напряжение до величин, при которых уровень помех и наводок становится малозначительным.
Пороговое устройство ассоциирует установленное значение напряжения с напряжением, поступающим с усилителя. Если оно становится больше либо меньше опорного уровня, компаратор изменяет свое состояние с единицы на ноль либо напротив.
Таймер задержки. Не позволяет сработать реле, если продолжительность управляющего сигнала меньше данного.
Исполнительное устройство. При изменении состояния компаратора, вызванного прохождением освещенности через данный порог, выдает управляющий сигнал, который можно применять для управления наружными устройствами. В большинстве бытовых устройств таким сигналом служит «сухой контакт» встроенного электромагнитного реле. Но может быть и дискретное напряжение от твердотельного коммутатора, изменение состояния транзистора с открытым коллектором и т.п.

Некоторые узлы могут быть совмещены. Так, преобразователь и усилитель комбинируются в одну схему. Таймера задержки в обычных реле может и не быть, но он несет полезную функцию, о которой ниже. Может быть разной элементная база – аналоговое выполнение либо цифровое. Но принцип деяния остается: сопоставление фактического уровня освещенности с данным порогом и выдача управляющего сигнала.

Структурная схема фотореле.

Аспекты выбора устройства

Дабы избрать фотореле, нужно учитывать несколько моментов:

Напряжение питания. На потребительские свойства принципно не оказывает влияние, но комфортно запитывать устройство от такого же напряжения, что применяется для управляемого осветительного устройства. Еще удобнее иметь фотореле с двойным питанием – от сети 220 вольт и от низкого неизменного напряжения.
Конструктив подключения датчика света к реле уличного освещения. Фотоэлемент может быть интегрированный и выносной. 1-ый вариант дешевле, 2-ой удобнее в установке.
Мощность выходной контактной группы. Если она не позволяет коммутировать имеющуюся нагрузку впрямую, придется подключать ее через промежуточное реле либо магнитный пускатель.
Степень защиты. Находится в зависимости от места предполагаемой установки основного блока. Если он устанавливается в помещении, довольно IP40. Если на улице, будет нужно IP42 либо IP44, а в некоторых случаях и IP65.

Другие свойства (спектр регулировки задержки включения и т.д.) выбираются исходя из местных критерий, и принципного нрава не носят.

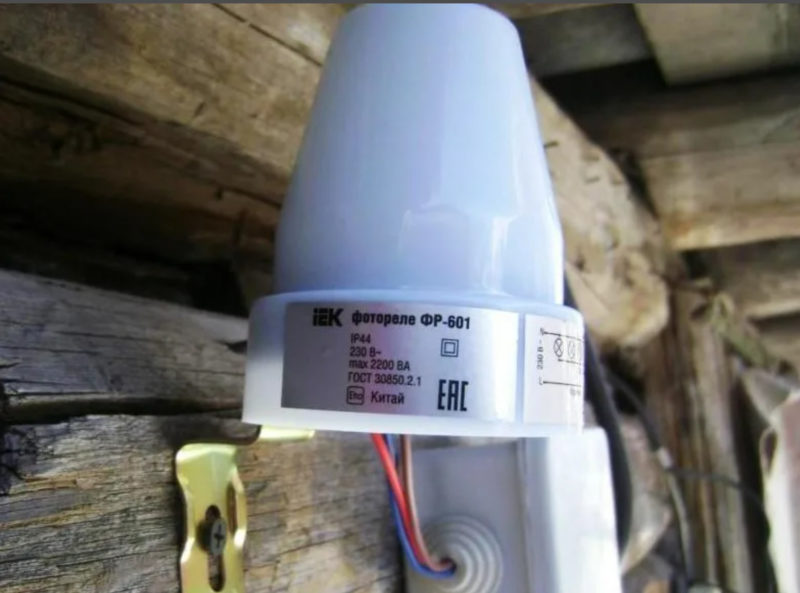

Пример монтажа ФР-601 в древесном доме.

Подключение устройства

В почти всех случаях схема подключения для определенного реле с указанием клемм наносится прямо на корпус устройства.

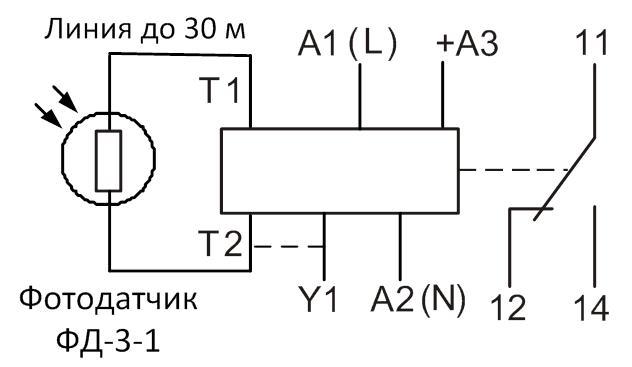

Схема наружных клеммников фотореле ФР-М01-1-15.

На примере реле ФР-М01 видно, что к реле подключаются:

фотодатчик к клеммам T1, T2:
неизменное напряжение питания 24 вольта на клеммы А2, +A3$;
при питании от сети переменное напряжение 220 В подается на A1, A2 (устройство имеет дуальную схему питания);
для управления нагрузкой применяются клеммы 11,12,14.

Другие фотореле для уличного освещения имеют схожую схему подключения. Нужно только смотреть, дабы мощность нагрузки не превосходила нагрузочную способность выходных контактов. В этом случае она равно 16 амперам при коммутируемом напряжении 220 вольт (не напряжении питания фотореле!) либо 30 вольт неизменного тока. Это довольно высочайшая нагрузочная способность, но если ее недостаточно либо применяется маломощное реле другого типа, можно управлять сильной нагрузкой через промежуточное реле либо магнитный пускатель.

Подключение через магнитный пускатель.

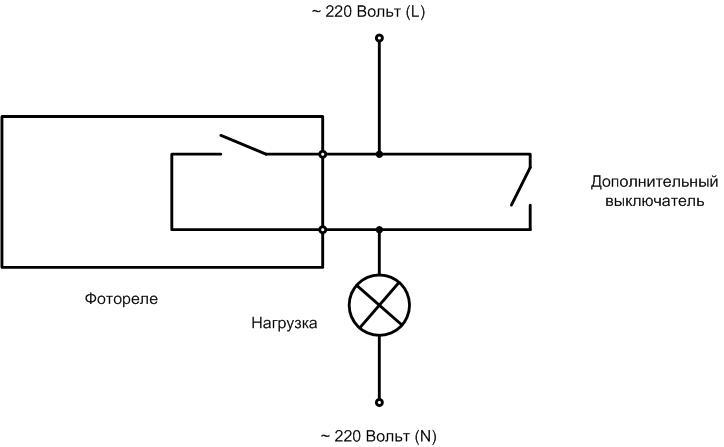

Независящее включение освещения.

Принцип прост – фотореле управляет пускателем, а массивные контакты пускателя коммутируют лампу, электродвигатель насоса для полива и т.д.

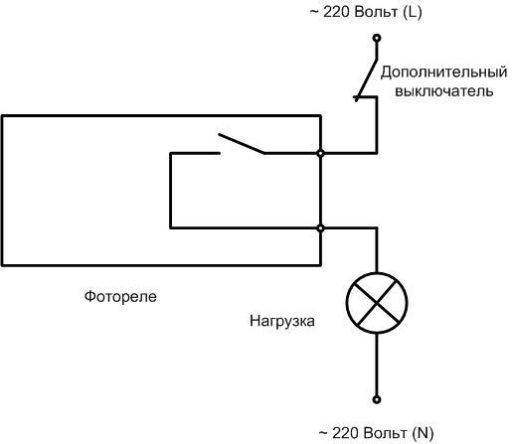

Независящее отключение освещения.

Можно подсоединить дополнительный выключатель и включать свет независимо от фотореле. Другая схема позволяет выключать освещение, даже если устройство контроля освещенности дает команду на включение.

Независящее управление освещением.

Также существует схема соединения для стопроцентно независящего управления, позволяющая по желанию включать и выключать свет, несмотря на состояние реле. Неувязка состоит в приобретении бытового выключателя с перекидным контактом. Можно применять промышленный коммутационный элемент, но появляется вопрос эстетики. У фотореле также должен быть выходной контакт перекидного типа.

Настройка светочувствительного устройства

После подключения уровень срабатывания фотореле нужно настроить. Делается это экспериментальным методом. Устанавливается малая чувствительность — ручка регулятора поворачивается в последнее положение, лампы освещения при всем этом не должны пылать (если пылают, означает, выставлена большая чувствительность). Далее нужно выждать, когда освещенность свалится до уровня, при котором лучше включать осветительные приборы. После чего нужно крутить орган опции в сторону роста чувствительности до включения света. На следующий денек нужно проконтролировать момент срабатывания и, по мере надобности, отрегулировать его поточнее. Днем свет погаснет приблизительно при том же уровне освещенности.

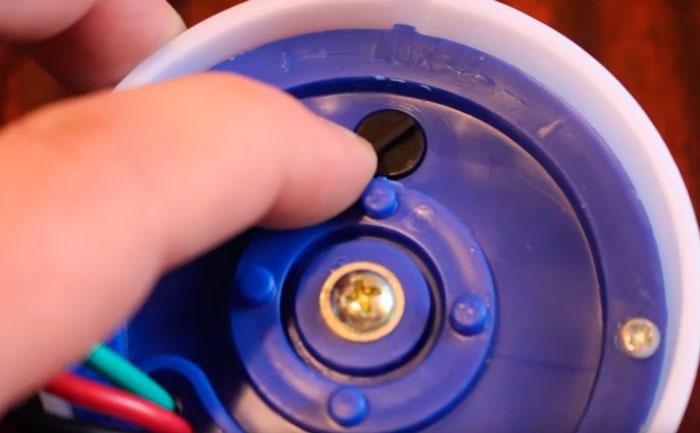

Настроечный орган порога срабатывания.

Принципиально! Во избежание неоднократных срабатываний при световом потоке, близком к пороговому, большая часть устройств имеют гистерезис – уровень включения незначительно ниже уровня отключения. Это нужно учесть при регулировке устройства.

Продвинутые устройства имеют кнопку обучения. При достижении нужной освещенности при помощи этой функции фотореле запомнит установленный уровень, и в предстоящем будет срабатывать при достижении записанного порога.

Если у реле есть регулируемый таймер задержки, его время срабатывания также нужно подобрать экспериментально, дабы избежать включения света при краткосрочном повышении освещенности. К примеру, при попадании на фотодатчик света фар проезжающих автомобилей.

Видео: Подробный обзор и настройка фотореле PS-3 компании Proxima.

Ошибки при подключении и установке фотореле

Схема подключения фотореле довольно обычная. Дабы избежать ошибок, довольно легко проверить установка. Задачи почти всегда связаны с неправильной установкой фотодатчиков.

Нередко монтажники увлекаются поиском комфортного места крепления выносного фотоэлемента и превосходят допустимую длину кабеля. Дабы этого избежать, до работ довольно пристально прочитать аннотацию.

Читайте по теме: Как подключить фотореле для уличного

Сам датчик освещенности нужно устанавливать с учетом обычных правил. Их несоблюдение может заместо комфорта управления освещением добавить заморочек:

нельзя устанавливать фоторезистор так, дабы на него попадал свет от искусственных источников — фонарей освещения примыкающего участка и т.д., по другому такую засветку он примет, как пришествие утра;
напротив, нельзя устанавливать светочувствительный элемент в зону тени на восходе солнца – это вызовет задержку при включении;
поверхность фотодатчика должна быть защищена от попадания пыли, осадков и т.п., а если таковой способности нет, нужно часто осматривать элемент и создавать его чистку.

Видео-урок: Схема подключения и механизм работы Фотореле ФР-602 от IEK.

Правила несложны, но намного удобнее их выполнить при использовании реле с выносным фотоэлементом. А сам исполнительный блок можно смонтировать там, где его удобнее подключать к схеме управления освещением – к примеру, в силовом шкафу.

Устройство и схема подключения фотореле для уличного освещения

Для обеспечения работы осветительных приборов внешнего освещения в автоматическом режиме существует некоторое количество видов устройств, относящихся к группе средств автоматики, устанавливаемых в схему их включения. Это фотореле и реле времени, также датчик движения, включаемый дополнительно в цепь управления осветительными устройствами.

Фотореле для уличного освещения – тема истинной статьи, в какой подвергнутся рассмотрению аспекты выбора данного устройства, схемы его подключения, также места размещения при использовании.

Какое фотореле избрать для уличного освещения

Фотореле – это техническое устройство, созданное для управления работой электрической цепи средством замыкания-размыкания контактов под воздействием солнечного света.

Основными элементами рассматриваемого устройства являются фотоэлемент (датчик освещенности), владеющий светочувствительными качествами, и электронный блок, обрабатывающий и передающий сигнал от фотоэлемента.

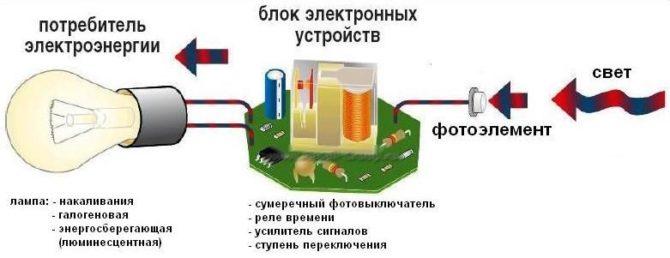

Механизм работы устройства

В качестве чувствительного датчика может быть применен фоторезистор либо фототранзистор, это находится в зависимости от схемы, применяемой при изготовлении определенной модели.

Механизм работы данного устройства состоит в том, что при понижении уровня освещенности фотоэлемент срабатывает и замыкает свои контакты, подавая сигнал на электронный блок, с которого, в свою очередь, сигнал поступает в цепь управления присоединенного оборудования.

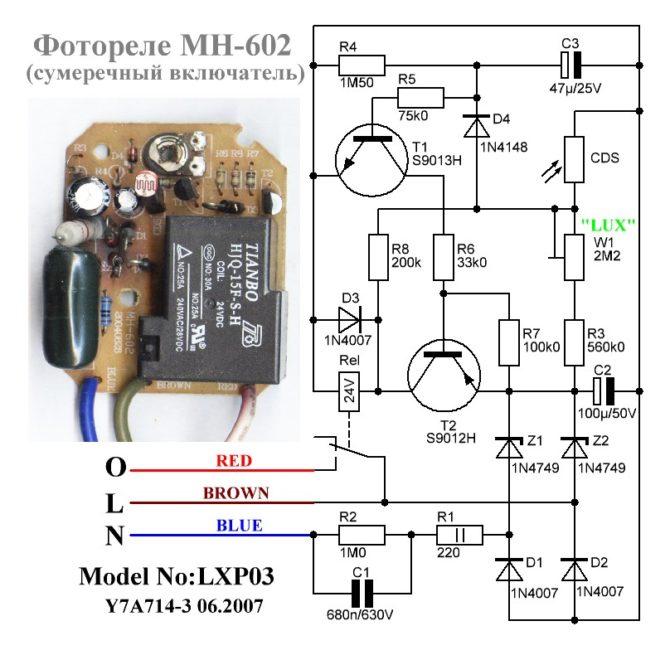

Принципная схема и внешний облик модели, сделанной на базе фототранзистора

Технические свойства различных моделей различны, но основными, характеризующими способности применения устройств, являются следующие:

рабочее напряжение сети питания;
электрическая мощность подключаемой нагрузки;
степень защиты корпуса;
температурный режим применения.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

Принципиально! От величины рабочего напряжения, которое может быть 220 либо 12 Вольт, зависит схема включения фотореле в цепь управления устройствами освещения. Его электрическая мощность должна соответствовать мощности нагрузки, если устройство врубается конкретно в цепь питания частей системы внешнего освещения. От степени защиты зависит место размещения устройства, а температурный режим определяет эксплуатационные характеристики.

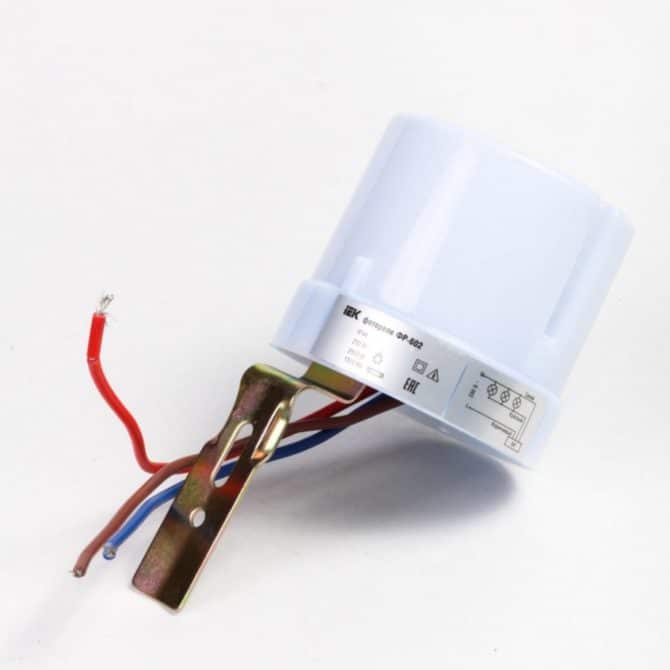

Внешний облик модели «ФР-602» со интегрированным датчиком света

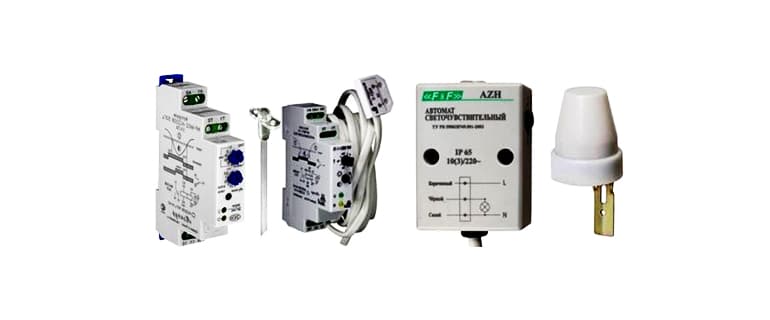

По собственной конструкции фотореле могут быть выполнены со интегрированным либо выносным фотоэлементом, что определяет способности применения определенного устройства.

Приборы могут быть выполнены с предустановленными опциями и обустроены следующими регуляторами срабатываний:

порог реагирования на уменьшение-увеличение освещенности;
задержка времени включения, обеспечивающая защиту от неверных срабатываний;
регулирование спектра освещенности.

Аспектами выбора фотореле являются следующие характеристики:

Технические свойства, определяющие способности применения и схему включения.
Наличие способности выполнения личных опций.
Метод размещения (на элементах строй конструкций либо в электротехническом оборудовании).
Наличие дополнительных частей управления, расширяющих способности применения устройства: таймер включения, датчик движения и остальные.
Цена.

Где установить

Выбор места установки находится в зависимости от конструктивных особенностей устройства (интегрированный либо выносной фотоэлемент), его технических черт и критерий эксплуатации.

Если устройство создано для управления работой 1-го осветительного прибора и имеет интегрированный фотоэлемент, то его установка следует выполнить в конкретной близости от управляемого объекта, расположенного на улице. В данном случае подключение осуществляется конкретно в цепь питания осветительного прибора внешнего освещения.

Если фотореле обустроено выносным фотоэлементом и создано для установки на ДИН-рейку, то оно располагается в электрическом шкафу. В последнем должен быть установлен коммутационный аппарат (магнитный пускатель, контактор и т. д.), средством которого напряжение питания подается на осветительные приборы внешнего освещения. В данном случае устройство врубается в цепь управления этого коммутационного аппарата.

Размещение в электрическом распределительном шкафу

При выполнении монтажных работ следует учесть следующие моменты, оказывающие воздействие на работу фотореле:

при наличии выносного фотодатчика длины соединительных проводов должно хватать для его размещения в требуемом месте установки от электрического шкафа, где расположен сам устройство;
место установки должно быть защищено от воздействия наружных лучей света искусственного происхождения (осветительные приборы освещения, фары автомобилей и других тс и т. д.);
при наличии частей опции режимов работы место размещения фотореле должно быть комфортно для выполнения этих операций (доступность, высота размещения от уровня пола и т. д.).

Схема подключения и настройка

Вопрос о том, как подключить фотореле в цепь управления работой внешнего освещения, должен быть поставлен до момента его приобретения, т. к. схема подключения устройства находится в зависимости от его предназначения, технических черт и места установки.

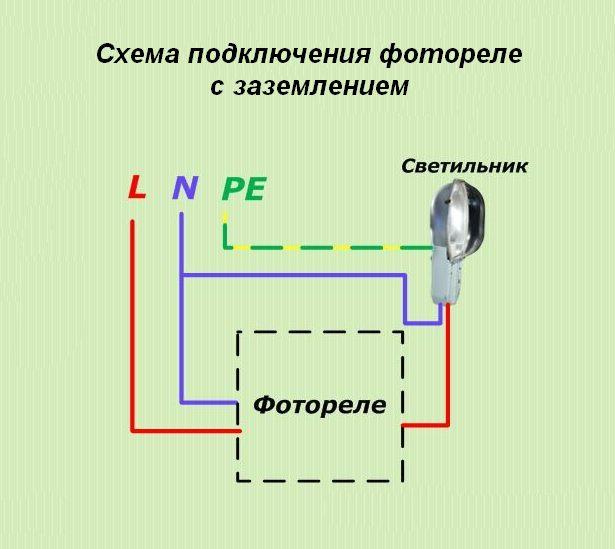

Схема включения конкретно в цепь питания осветительного прибора либо прожектора

При конкретном подключении устройства к фонарю освещения устройство устанавливается в конкретной близости к нему. При всем этом на контакты реле подается ноль и фаза из питающей электрической сети, а с третьего контакта осуществляется подключение нагрузки.

При управлении работой группы осветительных приборов фотореле подключается к контактору либо пускателю через цепь управления их работой методом подачи сигнала на катушку, размещенную в этой цепи.

К сведению! Рабочее напряжение фотореле, применяемого для управления работой контактора либо пускателя, должно соответствовать рабочему напряжению катушки цепи управления этого коммутационного аппарата.

Схема включения в цепь управления работой коммутационных аппаратов

После того как фотореле было смонтировано и подключено, нужно его отрегулировать. Регулировка осуществляется методом применения имеющихся в конструкции устройства подстроечных частей (колесики, поворотные элементы управления и т. д.).

Для этого в данный момент времени, соответственный определенной освещенности на улице, осуществляется настройка методом поворачивания частей регулировки до момента включения осветительного прибора.

Производители средств автоматики, обычно, в сопроводительной документации указывают вероятные схемы подключения собственных изделий, также методы регулировки их работы и рациональные места расположения при эксплуатации в разных критериях.
