Как подключить фотореле для уличного

Для того дабы включать и выключать освещение либо разные электрические приборы в автоматическом режиме, нужно в схему их питания поставить особое фотореле для уличного освещения надежного производителя. Оно настраивается таким макаром, дабы в темное время суток врубался свет, а деньком питание отключалось. Таким макаром, есть возможность временить с включением устройств и сберегать электроэнергию.

Что такое светодатчик

Это устройство представляет собой особый датчик, чувствительный к солнечным лучам и управляющий электрическим питанием. При попадании на него световых лучей он преобразуется в изолятор, а в темное время суток начинает проводить ток. Другими словами, сумеречное реле включает свет ночкой и выключает с восходом солнца.

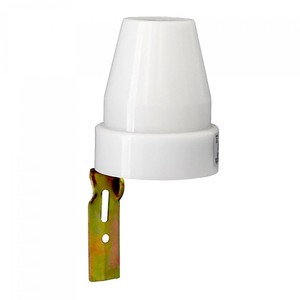

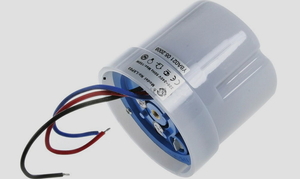

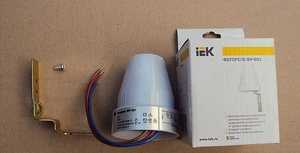

Схема реле освещенности находится в небольшом корпусе, из которого выходят 3 провода для подсоединения электрического питания и автоматического управления светильником. Этот устройство закрепляется снаружи строения, дабы на него всегда попадали солнечные лучи. В комплекте со световым реле для уличного освещения поставляется универсальное крепление.

Дабы производить регулировку и настройку порога срабатывания изделия, нужно установить фотоэлемент, позволяющий достигнуть высококачественной работы при неблагоприятных погодных критериях. Такое устройство ставится с наружной стороны корпуса реле для освещения и его можно отрегулировать когда угодно. Вращаясь против часовой стрелки, устройство будет работать только в темное время суток, а когда выставляется наибольшее значение, то питание начнет подаваться при пришествии сумерек.

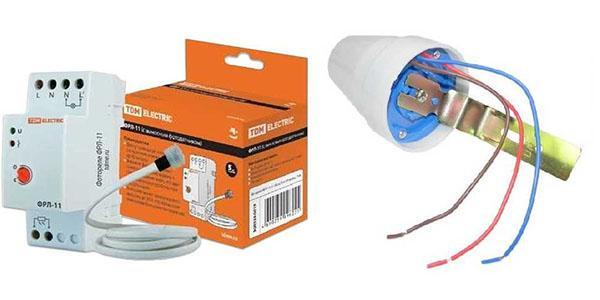

Есть модели этого устройства, в каких датчик освещенности устанавливается раздельно от выключателя и подсоединяется длинноватым проводом. Подобные изделия используются в сложных схемах, собранных в электрических шкафах, в которые не попадают солнечные лучи.

Какое освещение Вы предпочитаете
Встроенное Люстра

Дополнительно, можно подключить устройство через электронный таймер, запрограммированный на включение и выключение устройства в работу. Таковой метод дает возможность использовать его на разных временных промежутках. Например, деньком при солнечной погоде регулятор может отключаться от сети питания электронным таймером. Только когда настает его рабочее время, то подается электрический ток.

Механизм работы устройства

Современное световое реле для уличного освещения оборудовано спец датчиком. Этот элемент может быть выполнен с помощью фототранзистора, фотодиода либо другого полупроводника.

Спецы выделяют такие главные типы чувствительных частей:

• транзисторный, регулирующий электросигнал при облучении светом;
• симисторный, взаимодействующий с положительным либо отрицательным значением гармоники и подающий электрический сигнал в управляющую цепь, которая размещена снутри его;
• тиристорный, работающий с помощью неизменного тока и при попадании солнечных лучей начинающий взаимодействие;
• диодный, который при облучении производит сигнал прямо пропорциональный силе света.

Все виды владеют своими плюсами и недочетами, но работают фактически идиентично. В текущее время большой популярностью пользуются диодные и транзисторные изделия.

Как смонтировать устройство

В большинстве случаев светодатчик устанавливается поблизости от осветительных устройств. Но нужно вполне исключить попадание света от осветительных приборов на чувствительный датчик. Дабы это выполнить, стоит заранее подыскать тень и закрепить его в этом месте.

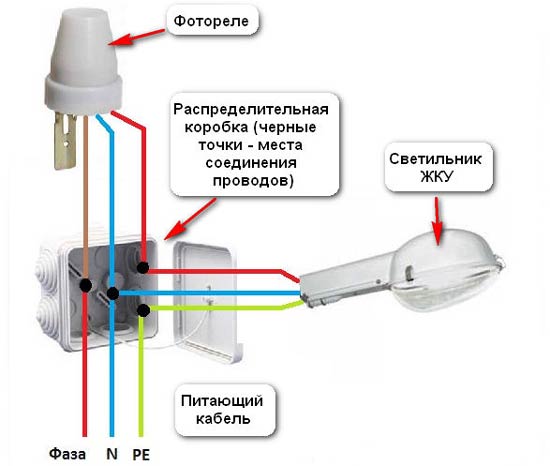

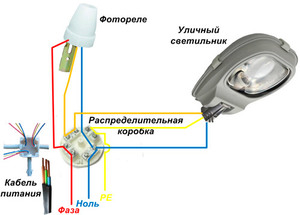

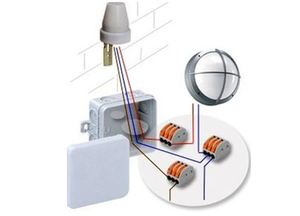

Из фотореле для уличного освещения выходят три провода, которые нужно присоединить к питающей сети и светильнику:

• карий провод присоединяется к фазе сети;
• синий провод соединяется с нолем и к нему подключают проводник от осветительного прибора;
• красный провод управляет схемой и соединяется с лампой.

Очень нередко еще есть и земельный провод, предотвращающий подачу электрического тока на корпус устройства. В таковой ситуации фотореле устанавливается таким же методом, но земельный провод подключается к светильнику, не приходя на датчик. Необходимо отметить, что у разных моделей есть маленькие отличия в маркировке проводников, потому нужно изучить принципную схему устройства. Фазный провод присоединяется только к фотореле, а нулевой проводник подключается к светильнику и регулятору. Фаза на лампочку берется из самого реле.

Правильное подключение изделия

Когда необходимо управлять сразу многими светильниками, то стоит изучить правила подключения фотореле для уличного освещения с огромным числом потребителей энергии. В данном случае стоит произвести установку спец контроллера, на который будет приходить электрический сигнал от устройства. Этот контроллер и будет управлять лампами.

До того как монтировать выносное изделие нужно проверить его соответствие по наибольшей мощности. При большенном количестве ламп стоит поставить дополнительные выключатели, а по другому фотореле не выдержит нагрузку и сгорит.

При подборе устройства для управления уличными лампами необходимо пристально ознакомиться с способом его подключения к сети. Присутствие специализированных клемм для зажима проводников позволяет упростить установка светорел. В случаях, когда нужно поставить изделие, не оборудованное особыми зажимными клеммами, то стоит применять распределительную коробку. Это поможет избежать попадания воды на проводники. Дополнительно необходимо убедиться в наличии на корпусе реле нарисованной схемы подключения проводов.

При монтаже необходимо знать, что меньший порог срабатывания устройства составляет 5 люкс. Это значение наступает, когда на улице еще достаточно светло. По этой причине нужно вручную настраивать датчик, так как экономия при схожем уровне чувствительности очень малая.

Как подключить фотореле для уличного освещения

Самым хорошим решением для управления светом является фотореле для уличного освещения. Данный механизм не только лишь помогает отлично управлять осветительными устройствами, но и помогает просто включать недоступные устройства. Не считая того, фотореле позволяет сберегать электричество и включать осветительные приборы только при необходимости.

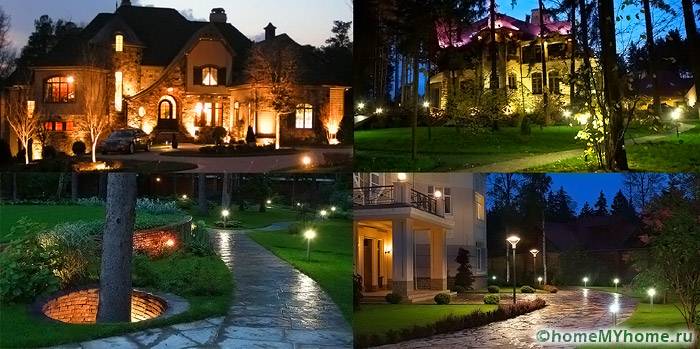

Оформление уличного освещения просит применения дополнительных устройств

Главные механизмы работы фотореле для уличного освещения

Механизм работы различных фотореле для уличного освещения почти во всем похож. Важным элементом устройства считается фоточувствительный элемент, который меняет характеристики под воздействием светового потока. Фотоэлемент соединяется с управляющей платой, которая делает контроль за всех характеристик устройства. Также в конструкции находится реле и компаратор.

Внутреннее устройство устройства

Реле либо симистор представляет собой особое устройство на выходе, которое распределяет нагрузку. Компаратор – это порог пуска конструкции.

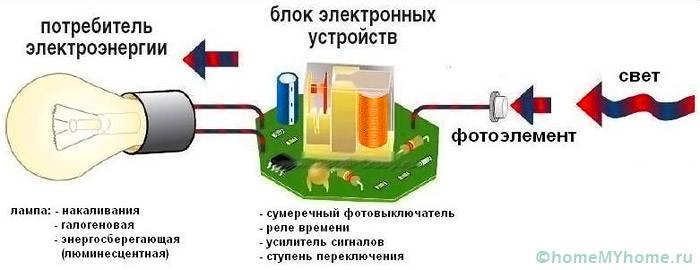

Схема функционирования механизма

При переменах уровня освещения изменяются [свойства фотоэлемента и подается напряжение к реле. При всем этом замыкаются и размыкаются провода электрической цепи. Некоторые эталоны врубаются, при каком-либо движении напротив места установки.

Работа датчика освещения

Стоит выделить следующие достоинства устройства:

• возрастает уровень безопасности, так как автоматика регулирует включение осветительных приборов в темное время суток;
• экономия электроэнергии;
• устройство отличается долгим сроком службы, маленьким весом и бесшумной работой;
• увеличивается комфорт критерий проживания;
• автоматическое включение применяется в роли отпугивателя.

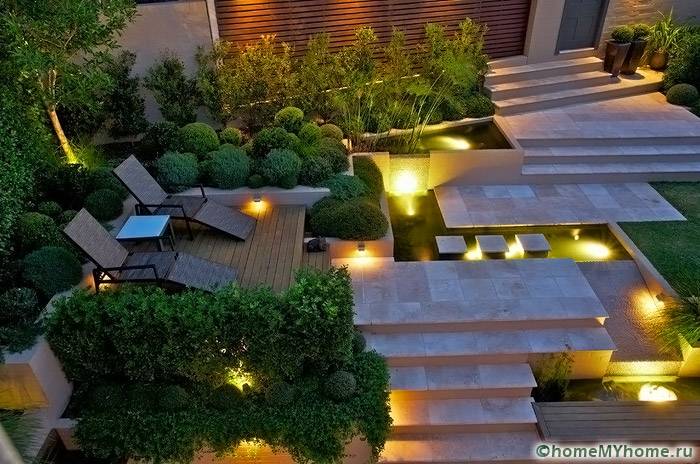

Фотореле нужна для дизайна осветительных композиций в ландшафтном дизайне

Статья по теме:

Датчик движения для освещения личного дома. В отдельном материале представлено управление по подключению датчика движения и его грамотному выбору.

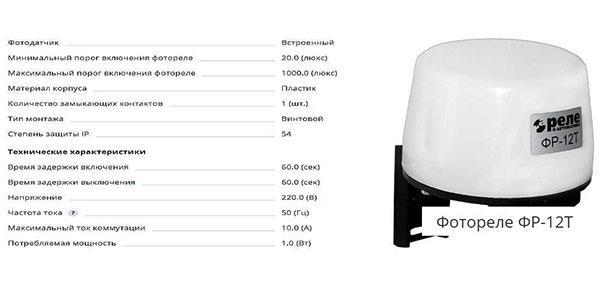

Технические характеристики

До того как приобрести фотореле для уличного освещения, необходимо ознакомиться с основными чертами данного устройства:

• показатель напряжения должен быть 220В;
• наибольшее значение тока принципиально при большенном количестве применяемых осветительных приборов;
• порог пуска отображается в люменах;
• задержка отключения и включения измеряется в секундах;
• характеристики мощности обозначаются значением для режима работы и режима ожидания;
• степень защиты, механизм устанавливается в уличных критериях либо в закрытом здании.

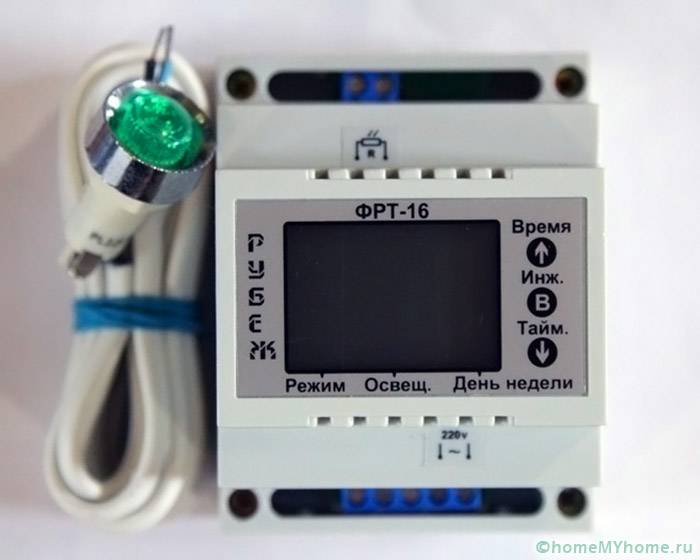

Модель ФРТ-16 управляет системами освещения

Уровень подходящей освещенности устанавливается с помощью регулятора снизу устройства. При перемещении в строну плюс, осветительный прибор будет врубаться даже при малозначительном потемнении. Если рычаг переставить в направлении минус, то механизм будет работать только после захода солнца.

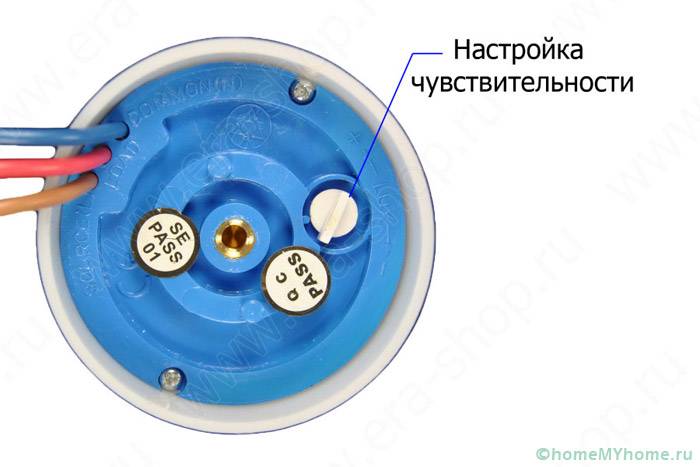

Настройка чувствительности устройства

Нужная информация! Принципиально направить внимание на характеристики габаритов, метод установки и характеристики рабочих температур.

Главные разновидности устройств

Нужны фотореле для уличного освещения следующих разновидностей:

• с фотоэлементом в корпусе. Подходят для настоящей автоматизации систем освещения на улице;

• со особым таймером и фотодатчиком. Устройство содействует выключению освещения по окончании выделенного временного промежутка;

• с отдельным фотоэлементом характеризуются надежностью.

Устройство FR-135 имеет выносной фотодатчик и обустроено схемой помехозащиты

Выбор подходящего устройства находится в зависимости от бюджета и способностей коммуникаций. Не считая обыденных фотореле могут употребляться комбинированные варианты: временные датчики и датчики движения. При наличии таймера времени механизм срабатывает не только лишь от уровня освещения, но и от времени день.

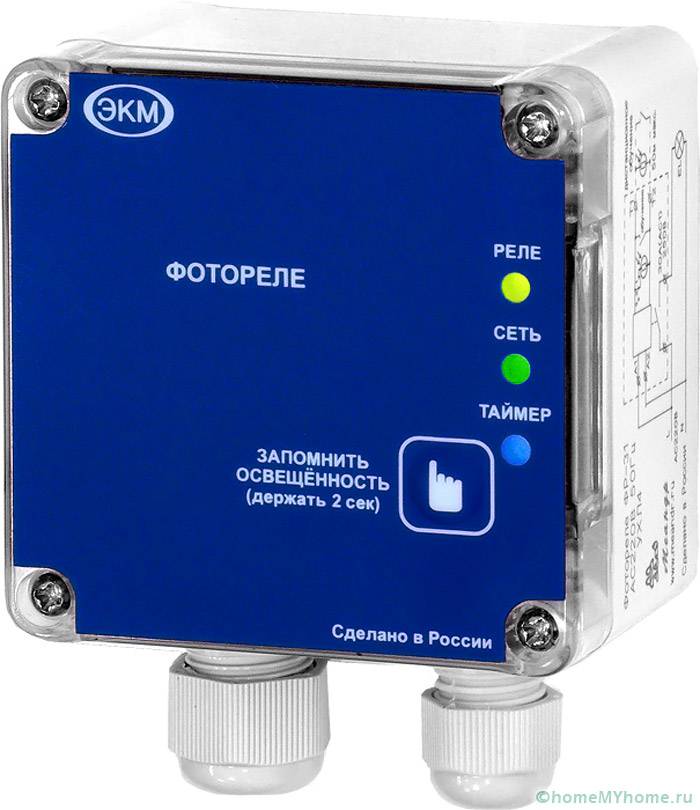

Устройство ФР-31 АС230В УХЛ4

Приборы с датчиком, интегрированным таймером и датчиком движения встречаются изредка. Они оборудуются особым экраном и являются программируемыми для задания определенной программы освещения.

Аспекты схемы подключения

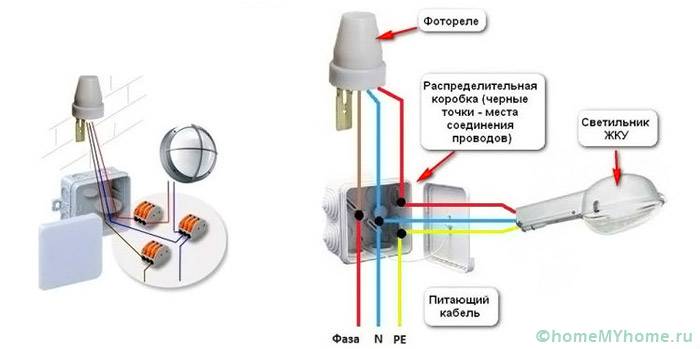

Стоит выделить следующие схемы подключения фотореле для уличного освещения, которые располагаются в согласовании с монтируемыми модулями. Модели отличаются наличием нескольких выводов.

Особенности подсоединения с 3-мя выводами

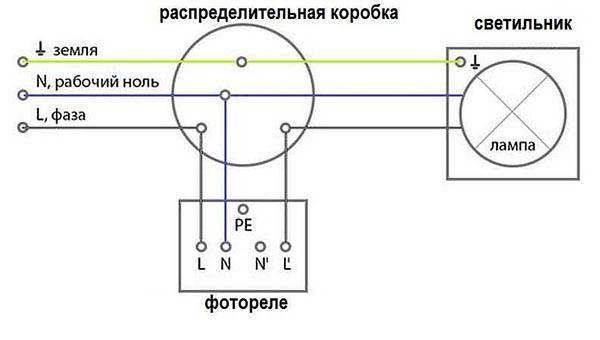

Если есть в агрегате три вывода, то запитывание осуществляется так: карий провод состыкуется с выводом фазы в корпусе монтажного короба, синий к нулевому элементу, а красный к клемме, к которой выходит фаза на осветительный устройство.

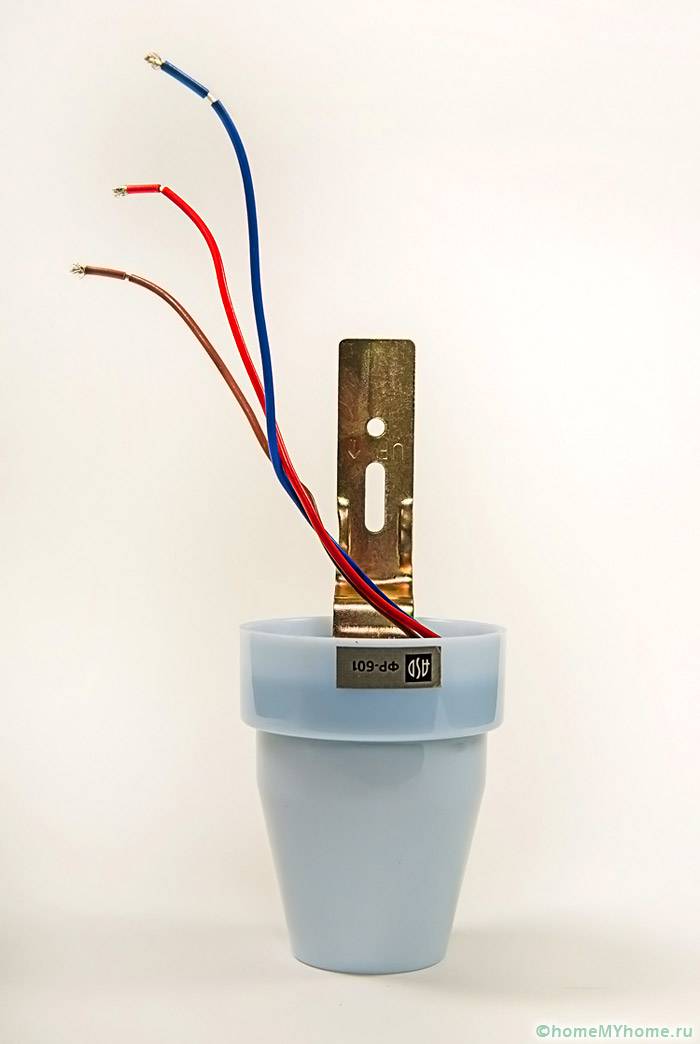

Пример трехвыводного изделия

Подключение с 2-мя выводами

Ввод фазы подводится к элементу на корпусе устройства, также подсоединяется нулевой провод. Таким же образом делается подключение устройств освещения. Если на выходе пара клемм, то можно регулировать несколько устройств освещения. При всем этом провода устанавливаются к регулятору в параллельном направлении.

Есть модели фотореле, которые могут употребляться в линиях с заземлением. Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода.

Нужная информация! Дабы выполнить правильное подключение, необходимо ориентироваться в схеме подключения, которая указывается в техническом паспорте.

Монтажные работы

Подключение можно выполнить своими руками по схеме фотореле для уличного освещения. Герметичные модели крепятся с помощью выносного кронштейна.

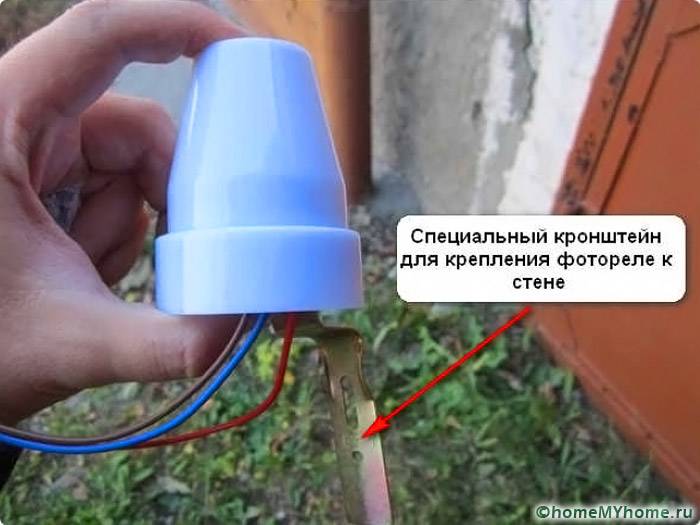

Устройство крепления устройства

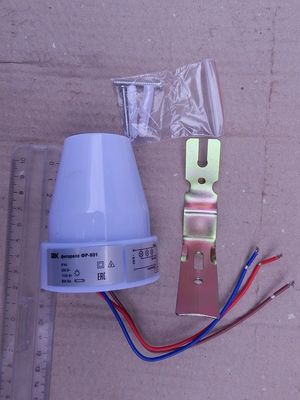

Установка делается винтами при помощи отверстий в корпусе. Датчик выносного типа устанавливается на улице. При выборе места стоит придерживаться определенных правил. Установка осуществляется в солнечном месте. Не должно быть тени от заборов, навесов либо больших стенок.

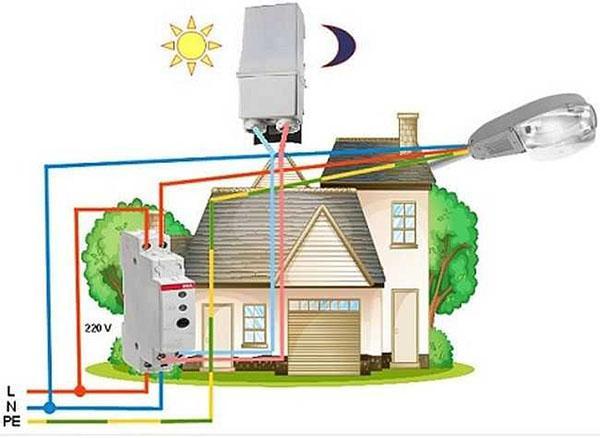

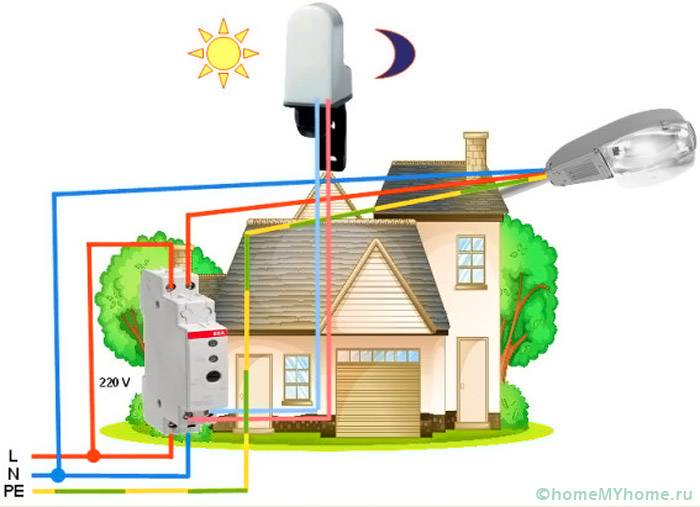

Схема монтажа устройства

Нужная информация! Нельзя проводить установку вблизи от горючих и воспламеняющихся материалов, также около нестабильных сред. Воспрещается делать установка устройства основанием ввысь.

Выгода от применения фотореле для уличного освещения: цены

Установка фотореле прибыльна в разных случаях. Отпадает необходимость в самостоятельном контроле за системами. Так как миниатюризируется время работы ламп, то экономится электричество. Возникают охранные функции. Установка устройства фактически ничем не отличается от монтажа других электроприборов.

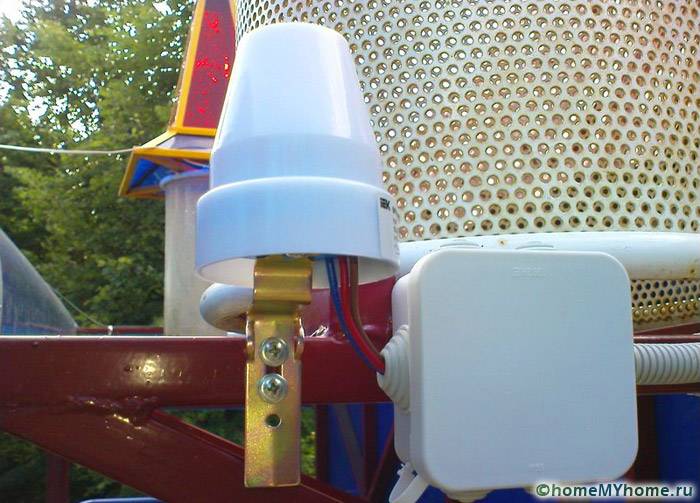

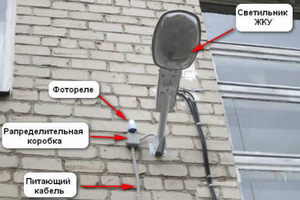

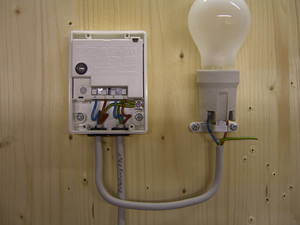

Пример смонтированного и присоединенного реле

Не считая того, система освещения осуществляется функцию охраны, так как может включать свет при отсутствии владельцев. Установить схожее оснащение можно без помощи других, без помощи электриков.

В таблице указаны цены на некоторые модели.

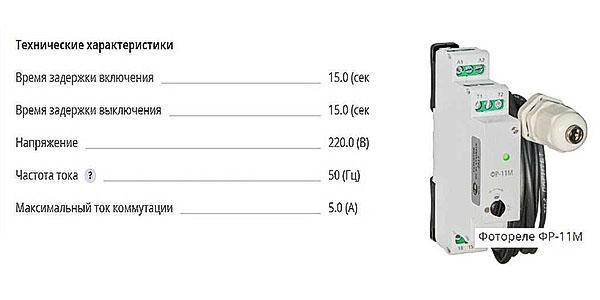

Таблица 1. Модели фотореле и средняя стоимость

Полезные советы

Принципиальное значение имеет регулировка фотореле для уличного освещения, также особенности выбора устройств. При покупке регулятора освещения посодействуют следующие советы:

• стоит просчитывать реальные характеристики прилегающей к дому местности;
• для обустройства на пригородном участке можно применять реле с функцией регулировки порога срабатывания датчика. Подобные устройства до боли просто настраиваются;
• приборы с встроенными фотоэлементами позволят произвести установка своими силами;
• для обустройства конструкций с выносными элементами потребуются определенные способности;
• оборудование с включенным таймером обладает более высочайшей ценой, но дозволит обеспечить бесперебойную работу.

Устройство с таймером дозволит сберегает на расходе электричества, так как устройство можно подстроить под свои нужды и запрограммировать время освещения.

Различные производители предлагают большой ассортимент конструктивных решений, которые позволят подобрать подходящий механизм под определенные условия.

Самостоятельный установка фотореле для уличного освещения

Каждый обладатель личного дома старается выполнить его очень комфортабельным себе и членов собственной семьи. Многих тревожит вопрос, как заавтоматизировать наружное освещение жилища, дабы лампы сами зажигались с пришествием сумерек, и угасали с восходом солнца. Более пользующимся популярностью решением обычно становится внедрение фотореле для уличного освещения день-ночь.

Также время от времени в качестве альтернативного варианта выступает астротаймер. Но из-за высочайшей цены это приспособление применяется очень изредка, хотя и имеет свои достоинства.

Принцип деяния детектора уличного освещения

Можно услышать огромное количество вариантов наименования этого устройства. И все таки, независимо от того кто и как именует этот устройство, его принцип деяния всегда однообразный.

Основной деталью приспособления является фоточувствительный элемент. Зависимо от особенностей принципной схемы, это может быть фоторезистор, фототранзистор, либо фотодиод. Под воздействием света рабочая поверхность детали не позволяет контактам реле замкнуться. При понижении освещенности фотоэлемент подает на катушку реле электричество и электрическая цепь замыкается.

Во время рассвета процесс происходит в оборотном порядке. По мере роста интенсивности солнечного света схема фотореле для уличного освещения в определенный момент разрывает цепь и лампа угасает.

Типы устройств

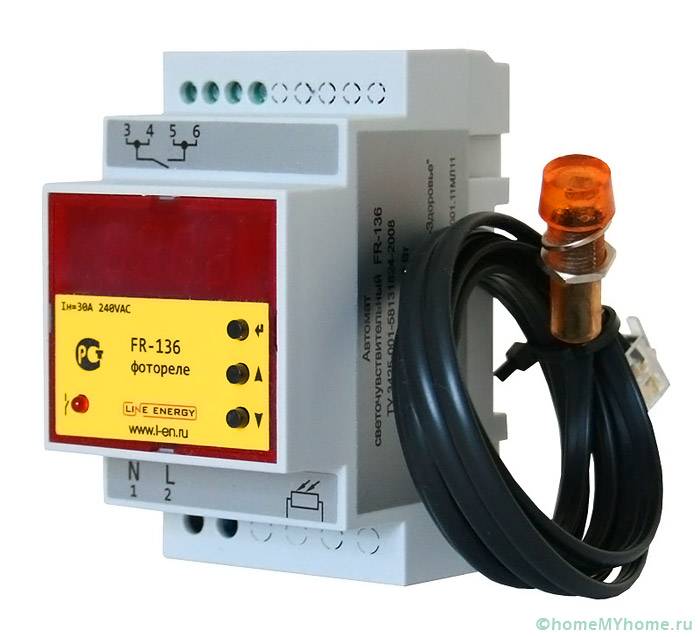

Перед покупкой следует совершенно точно обусловиться с типом приспособления. Устройство может быть выполнен в цельном корпусе со интегрированным чувствительным элементом, или с выносным датчиком. Достоинством последнего будет то, что детектор можно расположить фактически в любом комфортном месте. А сам корпус устройства закрепить в электрическом щитке. Встречаются модели с возможностью фиксации на дин-рейке.

Датчик день-ночь для включения света в цельном корпусе размещается вне помещения под открытым небом. Обычно приспособление располагают в конкретной близости к самому источнику света.

Если реле устанавливается поблизости осветительной лампы, то устройство следует закрепить таким макаром, дабы лучи света от нее не оказывали влияние на работу фоточувствительного детектора.

Эксплуатационные характеристики

Определившись с тем, в каком выполнении должен быть датчик, важно уделить внимание техническим характеристикам.

1. Рабочее напряжение. Схема может питаться от общей сети переменного тока 220 В, либо через отдельный 12-вольтовый блок питания или аккумулятор. Метод электропитания датчика обычно выбирают схожий тому, от которого питаются все осветительные лампы.
2. Температурные пределы. Стоит учесть, что устройство должно безотказно работать при всех температурах окружающей среды. Потому приобретая для уличного освещения фотореле, стоит направить внимание на то, дабы устройство имело достаточный спектр рабочих температур для отдельного региона. Лучше учесть и возможность аномально горячего лета либо очень холодной зимы.
3. Класс защиты. Для монтажа изделия на улице следует выбирать модели с классом защиты не ниже IP 44. В корпус такового устройства неспособны попасть частички пыли размером больше 1 мм, также брызги воды. Можно избрать и поболее высочайший класс для наилучшей надежности.
4. Мощность. Очень принципиальным параметром любого электрооборудования является его мощность. При выборе реле день-ночь для уличного фонаря следует учесть то, сколько Ватт в сумме потребляют все лампы, включаемые при помощи датчика. Для длительного срока службы, лучше дабы очень разрешенная мощность устройства была выше общей мощности всех ламп, работающих через него на 20%.

Настройка фотореле

Для корректной работы предусмотрена регулировка фотореле для уличного освещения по нескольким характеристикам. Все же стоит учесть, что при использовании нескольких датчиков, достигнуть абсолютной синхронности их срабатывания не получится. Всегда будут малые отличия в работе.

1. Порог срабатывания. Настройка этого параметра дает возможность отрегулировать чувствительность устройства. В зимний период, когда огромное количество света отражается от снега, чувствительность следует снижать, а летом, напротив, наращивать. Также уменьшать этот параметр необходимо, если жилище находится вблизи с ярко освещенными предметами в большом городке.
2. Задержка включения/выключения. Увеличив задержку выключения можно понизить возможность неверного срабатывания, когда на светочувствительный детектор попадают лучи света от фар проезжающих мимо автомобилей. А задержка включения не дозволит контактам реле замкнуться, если солнце спряталось за тучами.
3. Корректировка спектра освещенности. При помощи этой регулировки можно избрать уровень освещенности, при котором датчик света для уличного освещения будет включать, и отключать нагрузку. Спектр может быть в разных границах, но лучше приобрести устройство с более широким 2-100 Лк.

Подбор места для монтажа фотодатчика

Для корректной работы устройства важно верно подобрать место, в каком оно будет закреплено.

Более принципиально расположить детектор таким макаром, дабы он находился под открытым небом и солнечные лучи беспрепятственно попадали на его поверхность. Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Устанавливая фотореле для уличного освещения, стоит учесть, что на его поверхность не должен попадать свет из окон от различных источников искусственного света.

С целью удобства обслуживания, лучше не располагать приспособление очень. Временами с поверхности устройства придется стирать пыли стряхивать снег.

Подобрать место крепления с первого раза бывает проблемно. Часто приходится пару раз переносить датчик с 1-го места на другое для подбора более рационального расположения.

Методы подключения фотореле

В целом уличный датчик освещенности для включения света подключить достаточно легко. На устройство подается фаза и ноль, а фаза с выхода идет к контакту лампы – другой контакт соединяется с нулем. Установка устройства проходит под открытым небом. Все соединения проводов должны быть в особом герметичном монтажном коробе.

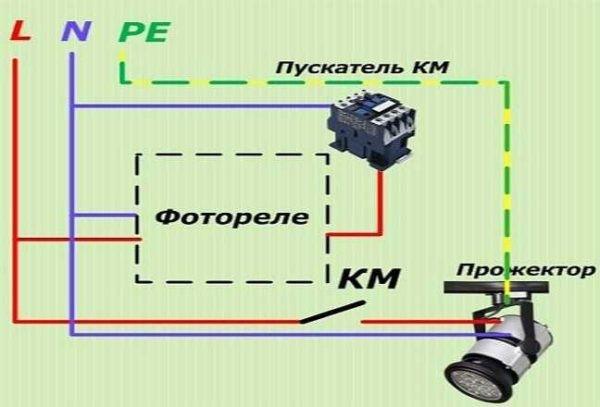

Если нужна запитать мощнейший прожектор, то лучше дополнительно применять электромагнитный пускатель, который способен работать с большой силой тока.

Разница заключается только в том, что заместо лампы к фотореле подключается катушка пускателя. Замыкаемые контакты служат выключателем для осветительного устройства.

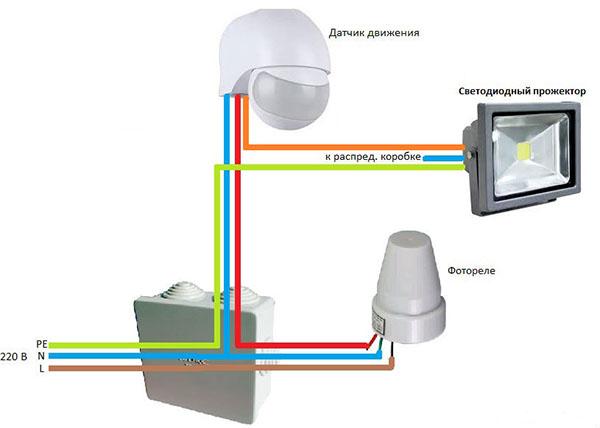

Время от времени нужна, дабы свет в темное время суток врубался только, если кто-то находится вблизи. В таком случае электрическую цепь стоит дополнить датчиком движения.

Независимо от производителя все модели фотореле для уличного освещения имеют три провода:

• красный – фаза для подключения нагрузки;
• синий либо зеленоватый – нулевой провод;
• черный либо карий – питающая схему фаза.

В заключение необходимо отметить, что подключение датчика день-ночь не просит глубочайших знаний в электротехнике. С этой работой сумеет совладать полностью каждый.
