Как подключить фонарь с датчиком

В качестве примера возьмем осветительный прибор для внутреннего освещения со интегрированным датчиком движения — Steinel RS 16L .
Осветительный прибор подходит как для потолочного монтажа, так и для стенного. В собственном корпусе он соединяет воединыжды обыденный осветительный прибор с ультразвуковым частотным датчиком движения, также сумеречный выключатель (датчик освещенности).

Подробнее о том какие бывают типы датчиков движения, их достоинства и недочеты мы уже тщательно обрисовывали в статье «Датчики движения | Главные виды и их особенности, области применения».

Главные свойства осветительного прибора с датчиком движения Steinel RS 16L следующие:

Габаритные Размеры: 275 x 95 мм
Питание: 230 – 240 В, 50 Гц
Наибольшая мощность ламп: 60 Вт / E 27
Дополнительная подключаемая мощность: до 100 Вт
Угол обзора датчика движения: 360° с углом раствора 160° через стекло, дерево и тонкие стенки
Дальность деяния: 1 – 8 м, плавная настройка
Интервал установки светового порога: 2 – 2000 лк
Интервал установки времени свечения: 5 сек. – 15 мин.
Частота работы ультразвукового детектора: 5,8 ГГц
Класс защиты: IP 44 / II
Излучаемая мощность: 1 мВт

Набор поставки осветительного прибора с датчиком движения Steinel RS 16L

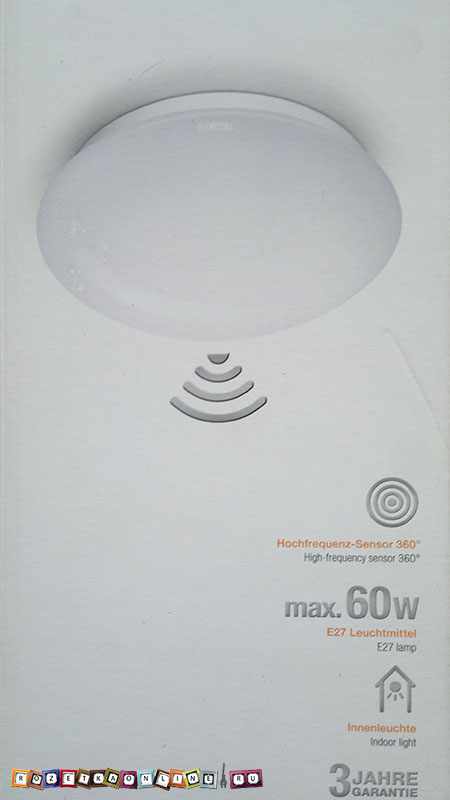

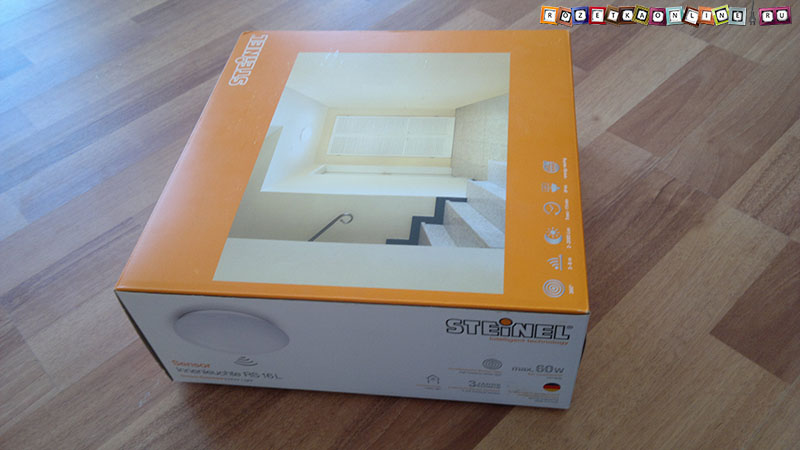

Осветительный прибор поставляется в стильной коробке, на которой отражена вся нужная информация о его главных свойствах.

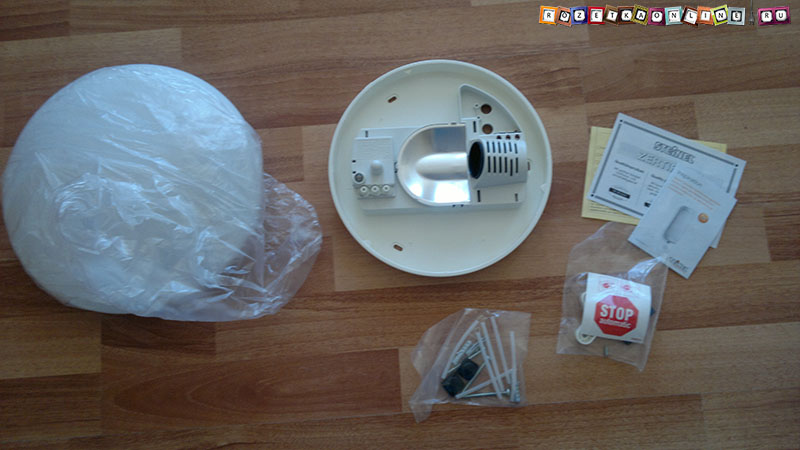

В набор поставки входят следующие предметы:

— Корпус осветительного прибора, со интегрированным датчиком движения

— Плафон из опалового стекла

— Набор крепежа и заглушек

— Набор дополнительных проставок, предупреждающие наклейки и т.д.

— Аннотация по применению, маркетинговые буклеты.

Схема подключения осветительного прибора с датчиком движения

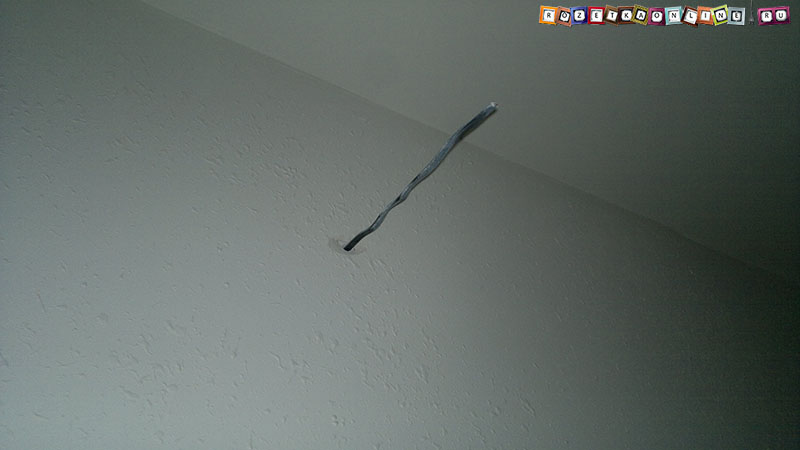

Перед установкой была выполнена проводка для установки осветительного прибора с датчиком движения — выведен питающий кабель повсевременно находящийся под напряжением.

Такая схема подключения вероятна благодаря тому, что ВЧ-датчик движения, установленный в осветительном приборе, делает функцию выключателя. Это одно из важнейших преимуществ осветительных приборов со встроенными датчиками движения, ведь для их работы не нужна реализации сложных схем, довольно только подвести питающий кабель.

Вообщем, все вероятные схемы подключения, рекомендуемые для обыденного датчика движения, может быть воплотить и для такового осветительного прибора, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке осветительного прибора с датчиком движения:

Установка осветительного прибора с датчиком движения

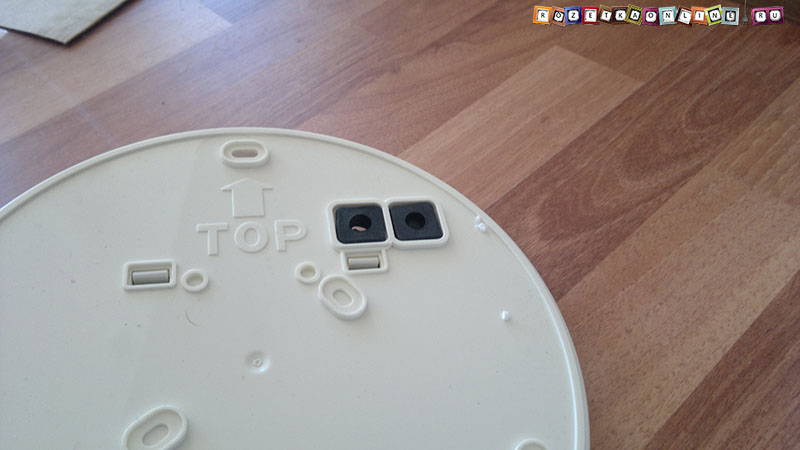

1. Подготавливаем осветительный прибор к установке. В отверстия для вводных кабелей устанавливаем особые резиновые уплотнители из комплекта поставки.

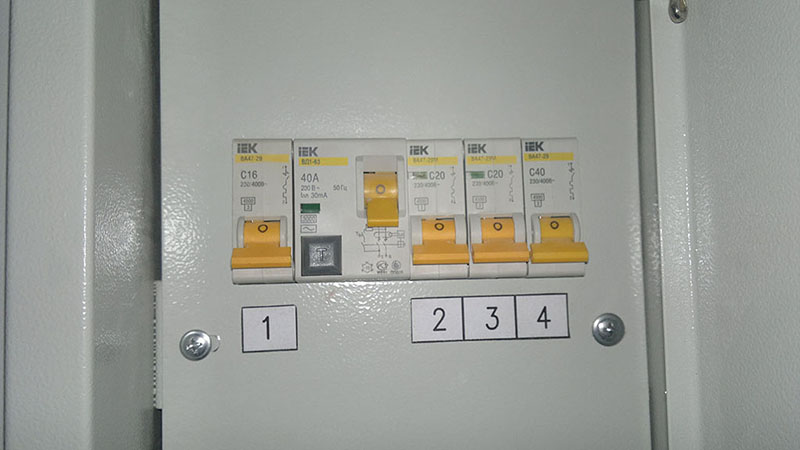

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и инспектируйте напряжение на фазном проводе идущем к бра (обычно белоснежный либо карий), найти наличие напряжения можно при помощи индикаторной отвертки. Ни при каких обстоятельствах не начинайте установку не отключив электричество!

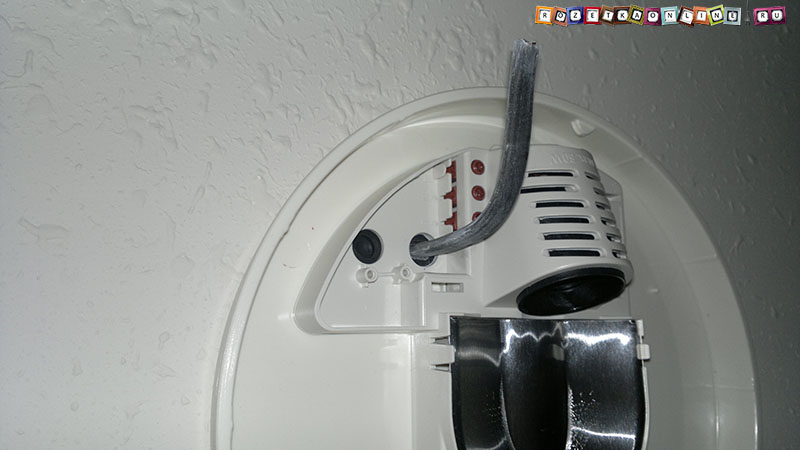

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в осветительный прибор и укорачиваем его до длины, достаточной для подключения проводов к клеммам осветительного прибора.

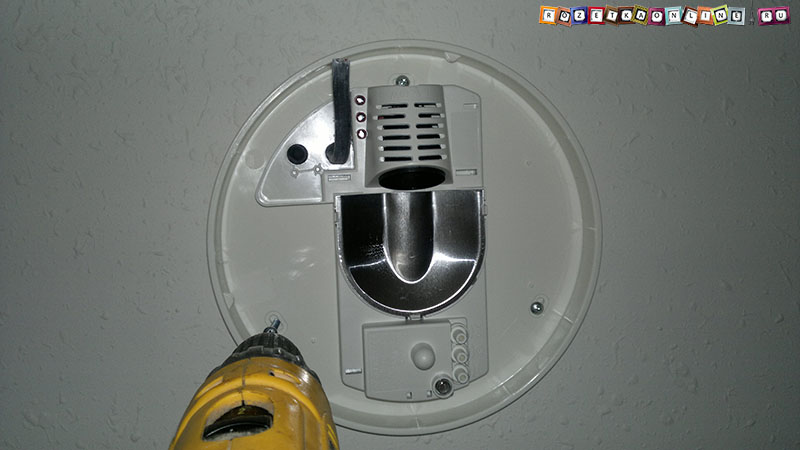

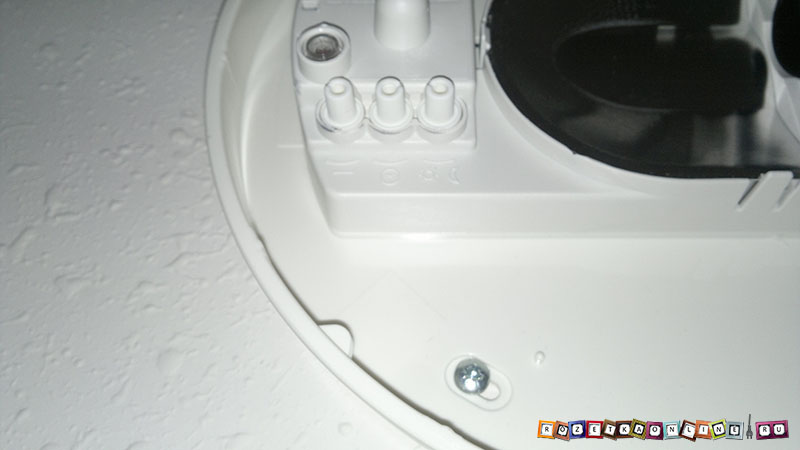

4. Закрепляем корпус осветительного прибора с датчиком движения на стенке, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа нужно делать беря во внимание тип поверхности, на которую делается установка, в нашем случае совершенно подошли шурупы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы осветительного прибора довольно только два провода – фазы и ноля, заземление тут не нужна, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, приблизительно н а 5 — 7мм.

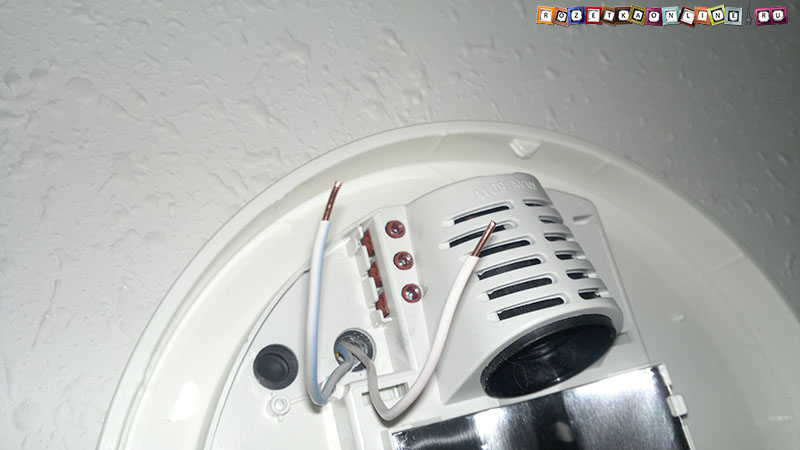

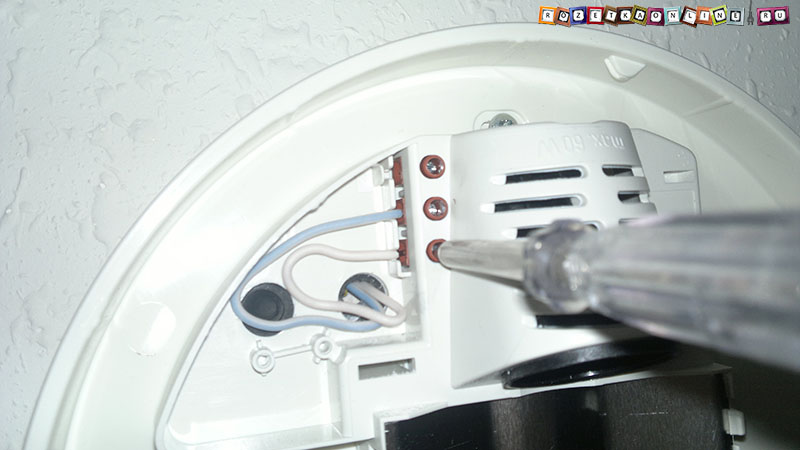

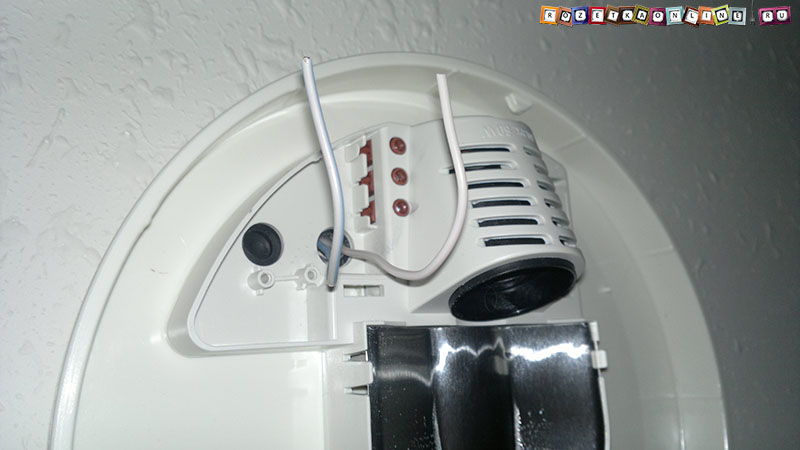

7. Подключаем провода, п омещаем их в надлежащие клеммы осветительного прибора и закрепляем при помощи отвертки.

Белоснежный — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белоснежный с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как найти какой из проводов фаза, ноль, а какой заземление без помощи других, для вас поможет наша подробная аннотация — Тут.

Остается не занятой одна клемма осветительного прибора (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие осветительные приборы группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть менее 100 Вт.

Механизм работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, осветительный прибор зажгется и подаст напряжение на клемму L со штрихом, после этого все устройства, присоединенные к ней, так же включатся. Это очень комфортная функция, она позволяет существенно расширить область использования осветительных приборов с датчиками движения в быту и на производстве.

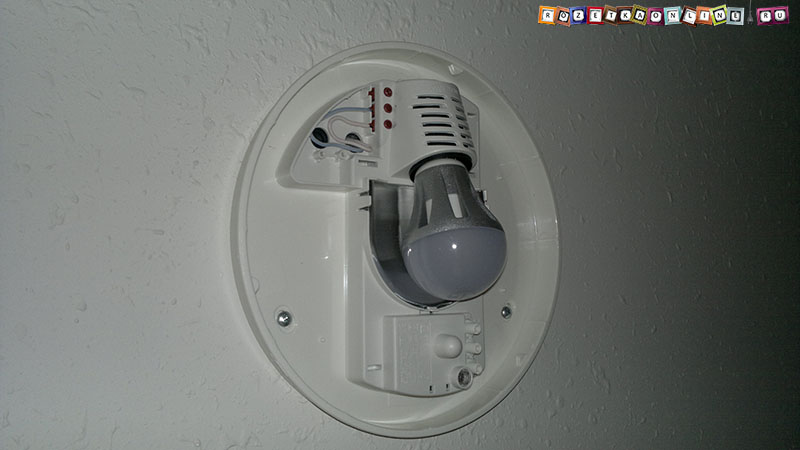

8. Устанавливаем лампу в патрон осветительного прибора. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для осветительного прибора типом цоколя e27.

9. Устанавливаем плафон . У данного осветительного прибора, плафон просто накручивается на корпус, при всем этом для полной фиксации, плафон довольно повернуть всего на четверть оборота.

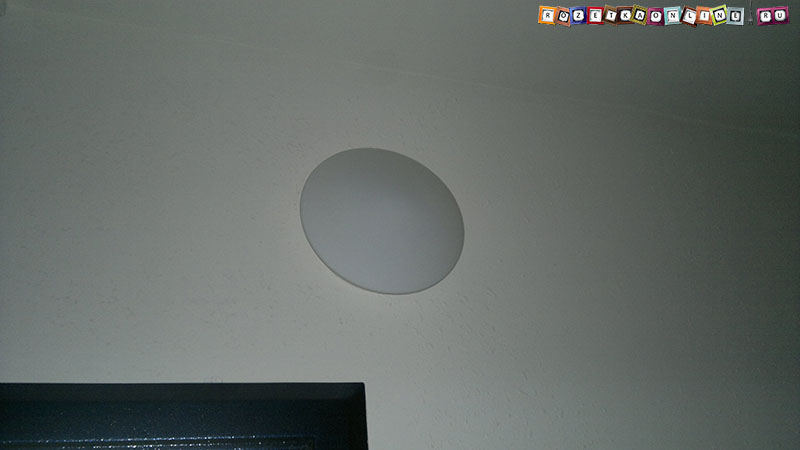

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем осветительный прибор с ВЧ датчиком движения.

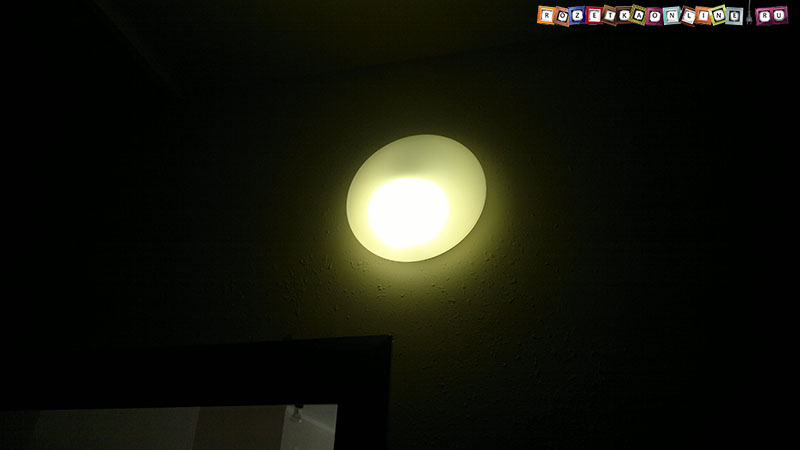

Если все изготовлено верно, осветительный прибор сходу зажгется и если не увидит движения в зоне охвата, через некоторое время выключится. Поменять заводские опции осветительного прибора со интегрированным датчиком движения вы можете следующим образом:

Настройка (регулировка) осветительного прибора с датчиком движения

В нашем осветительном приборе со интегрированным датчиком движения находится три параметра доступных для регулировки, это:

1. Установка радиуса деяния (чувствительности) датчика движения

2. Регулировка времени (длительность включения)

3. Установка порога срабатывания сумеречного выключателя

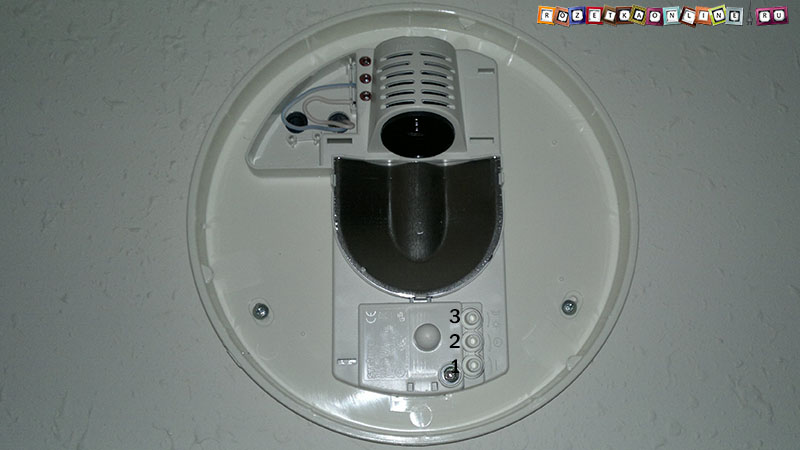

Все опции производятся при помощи 3-х регуляторов, спрятанных под плафоном осветительного прибора, на корпусе.

Давайте разберемся за что отвечает любой из них.

1. Установка радиуса деяния (чувствительности) датчика движения
Эта регулировка позволяет настроить расстояние, на котором датчик движения, интегрированный в осветительный прибор, сумеет определять перемещения. Вероятный спектр регулировки от 1 метра (последнее левое положение) до 8 метров (последнее правое положение).

2. Регулировка времени (длительность включения)
Этот регулятор устанавливает длительность включения осветительного прибора. Спектр регулировки от 5 секунд (последнее левое положение) до 15 минут (последнее правое положение). При обнаружении движения, в период, когда осветительный прибор уже включен, таймер сбрасывается и отчет времени начинается поначалу.

3. Установка порога срабатывания сумеречного выключателя.
Требуемый порог срабатывания осветительного прибора устанавливается в спектре от 2лк (регулятор повернут на лево) до 2000лк (регулятор повернут на право).

Данной регулировкой, вы можете настроить степень освещенности, при которой будет врубаться осветительный прибор. Так, если помещение в дневное время освещается естественным солнечным светом, нет никакой необходимости в работе осветительного прибора и изменив порог срабатывания, вы заставите осветительный прибор врубаться только в темное время суток.

На сегодня существует величавое огромное количество разных модификаций осветительных приборов с датчиками движения, разных производителей, размеров и форм, созданных для различных критерий эксплуатации, каждый отыщет подходящий конкретно для него вариант. Главное, что они все имеют похожий механизм работы, и вы, используя эту статью, можете без помощи других установить, подключить и настроить фактически хоть какой осветительный прибор со интегрированным датчиком движения.

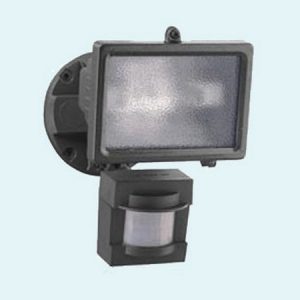

Уличный осветительный прибор с датчиком движения

Дабы знать, как установить и настроить уличный осветительный прибор с датчиком движения своими руками, принципиально кратко разглядеть схему его работы.

Это будет залогом того, что установленный осветительный прибор с датчиком на движение прослужит очень долгий срок, а заморочек в его работе с включением либо напротив — выключением, не будет наблюдаться никаких.

Итак, на нынешнее время есть разные разновидности уличных осветительных приборов с датчиком движения. Они все влагозащищённые, устанавливать которые рекомендуется около выходов и в местах передвижения людей.

Уличный осветительный прибор с датчиком движения. Как установить верно?

Установка уличного осветительного прибора с датчиком движения просит соблюдения некоторых правил, используя которые можно существенно повысить эффективность работы осветительного прибора. Лучше, если в процессе монтажа уличного фонаря с датчиком движения будут выполнены следующие требования:

Устанавливать уличный осветительный прибор с датчиком нужно исключительно в тех местах, которые являются действенными в плане контроля. Нередко уличный осветительный прибор с датчиком движения устанавливается и для «отпугивания» непрошеных гостей.
Выбирая место для установки осветительного прибора с датчиком на движение, необходимо знать, что на его пути, перед зоной обзора, не должно быть разных помех в виде кустарников, деревьев и т. д.
Место установки осветительного прибора с датчиком движения по способности должно быть защищено от попадания грязищи и обильных осадков на него. Если есть необходимость, то лучше предугадать защитный кожух для датчика движения, который защитит его в процессе использования от всех негативных перечисленных выше причин.

Установка датчика движения для осветительного устройства может производиться как раздельно, так и к самому его корпусу. С креплением датчика движения своими руками, в большинстве случаев заморочек не появляется, а делается это средством шурупов либо болтов с гайками и шайбами.

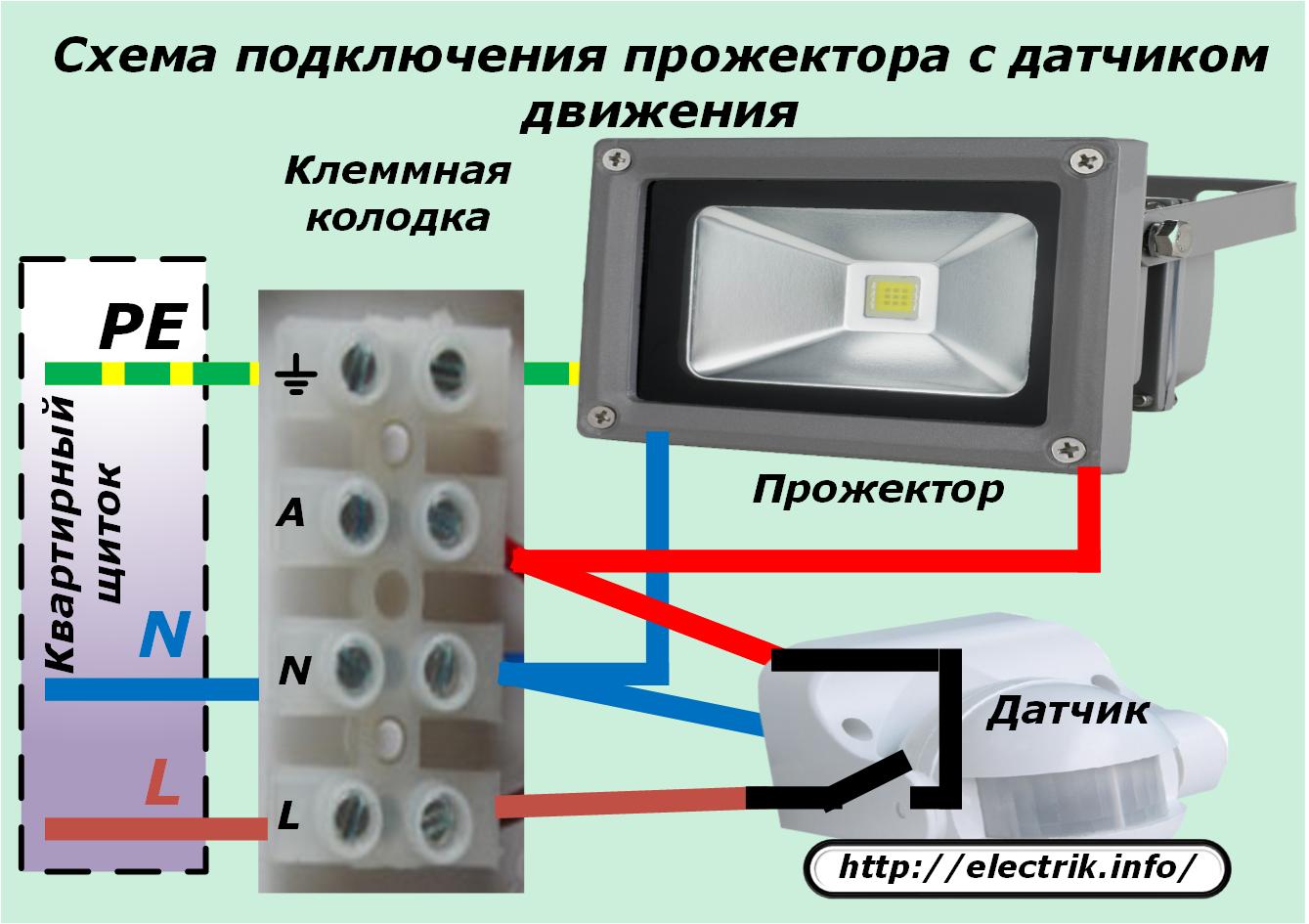

Как подключить и настроить уличный осветительный прибор с датчиком движения

После того как уличный осветительный прибор с датчиком движения установлен, его следует верно подключить и настроить. Подключение осветительного прибора с датчиком движения легкая процедура, без пайки, счалок проводов и тому подобного.

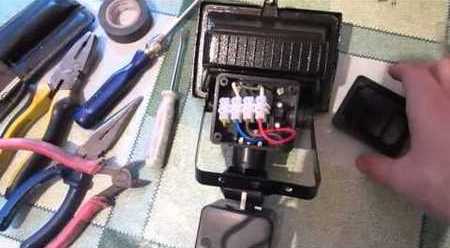

Для этого нужно вскрыть крышку датчика движения и подвести к нему электрический провод. На клеммах датчика движения должны быть надписи (L это подключаемая фаза, N соответственно ноль от такого же приходящего кабеля питания). Если разъёмов в датчике движения N и L только по одному, то от них же провода отводятся к подключаемому фонарю.

Что все-таки касается опции осветительного прибора с датчиком движения, то тут также нет ничего сложного. С боковой стороны либо снизу корпуса датчика движения имеются отверстия под отвёртку либо наружные регуляторы, с помощью которых и делается настройка уличного осветительного прибора с датчиком движения.

Регулятор с обозначением «TIME» либо «ВРЕМЯ», понятное дело, позволяет отрегулировать временной отрезок, в каком осветительный прибор будет работать. В почти всех датчиках можно установить значение от нескольких секунд и до 10-ов минут. Другими словами, датчик движения подал сигнал, осветительный прибор зажегся и пылает приблизительно установленные 2 минутки, после этого угасает.

Регулятор с рисунком в виде солнца либо луны, позволяет настроить датчик таким макаром, дабы он реагировал на различную степень наружной освещённости.

Читайте по теме: Приобрести провод электрический для проводки

Ну и 3-ий регулятор чувствительности уличного осветительного прибора с датчиком движения, позволяет установить чувствительность срабатывания датчика движения. К примеру, можно настроить датчик движения так, что на кошек и собак он демонстрировать реакцию никак не будет, а вот на приближение человека осветительный прибор здесь же включится.

Это самый распространённый метод подключения и опции уличного осветительного прибора с датчиком движения. Необходимо знать что при других конфигурациях датчиком движения, их подключение, как и настройка может производиться совсем хорошим методом от вышеуказанного.

Потому непременно необходимо не забывать о технике безопасности и строго следовать аннотации со схемой к приобретённому светильнику.

Выбор, установка и настройка светодиодного осветительного прибора с датчиком движения

Сбережение энергии — один из животрепещущих вопросов, которыми люди задаются изо денька в денек. Конкретно по этой причине настолько популярен светодиодный осветительный прибор с датчиком движения. В течение нескольких недель с момента возникновения на рынке он захватил сердца потребителей, стал самым нужным.

Если ранее цена таких источников света была велика, то сейчас приобрести их может каждый 2-ой человек. В главном они эксплуатируются в жилых комнатах, кабинетах для работы и коридорах разных компаний.

Основная особенность осветительных приборов — наличие встроенного датчика, регистрирующего движение и автоматом включающего освещение. При отсутствии движения в течение нескольких секунд либо минут освещение автоматом отключается. Юзер без помощи других задает временной промежуток на выключение.

Предназначение и механизм работы осветительного прибора

Хоть какому человеку характерна забывчивость, потому нет ничего необычного в лампочке, работающей в пустом помещении. Уходя с работы, из дома вы сможете запамятовать щелкнуть по выключателю, что приведет к малозначительному росту энергетических издержек. Если же это происходит с достаточной периодичностью, то расходы значительно увеличатся. Самое обычное решение данной трудности — установка светодиодных осветительных приборов, способных работать в автоматическом режиме и отключаться в случае отсутствия в помещении человека.

Более животрепещуще использование таких устройств для квартиры, где проживают пенсионеры, не способные воспользоваться выключателями либо не знающими их месторасположения. Из-за низкого роста до выключателей могут не дотягиваться детки. Вспомните, как предки ругали вас из-за не выключенной лампочки в туалете, ванной либо собственной комнате.

Высококачественные осветительные приборы с датчиком движения должны характеризоваться вблизи особенностей:

отсутствие реакции на животных, включая кошек и собак;
вторичного срабатывания из-за того, что в комнате появился другой человек;
отключение происходит после того, как все люди покинут помещение;
возможность опции временного интервала, что принципиально для проходных комнат (коридоров) — времени должно хватить на то, дабы пройти из 1-го конца помещения в другой;
световой порог предутверждает включение лампы в дневное время суток (по мере надобности игнорируется).

Выпускаются электрические приборы проводного либо беспроводного типа. Дорогостоящие изделия включают датчик, регулирующий уровень освещения. Он перекрывает включение в светлое время суток, задает яркость зависимо от уровня естественного освещения в комнате.

При возникновении в радиусе деяния устройства человек попадает под излучение первого светодиода. Контактируя с объектом, свет отражается и его изменение регистрирует 2-ой светодиод. Установленная снутри электронная схема проводит нужные расчеты и включает осветительный прибор.

Лампочки каждого типа имеют свои достоинства и недочеты. Лампы накаливания потребляют огромное количество электроэнергии, люминесцентные небезопасны из-за находящейся в пробирке ртути. Хоть светодиодные и не представляют опасности, их значимым недочетом является высочайшая цена. Исходя из этого, запрещено располагать ртутные приборы в подъездах, на чердаках и других объектах ЖКХ: в случае механических повреждений ртуть попадет в окружающей среду и причинит вред здоровью человека, который в течение долгого времени мог не замечать поломку.

Главные виды светодиодных осветительных приборов

Существует несколько критериев для систематизации светодиодных устройств. По назначению изделия бывают:

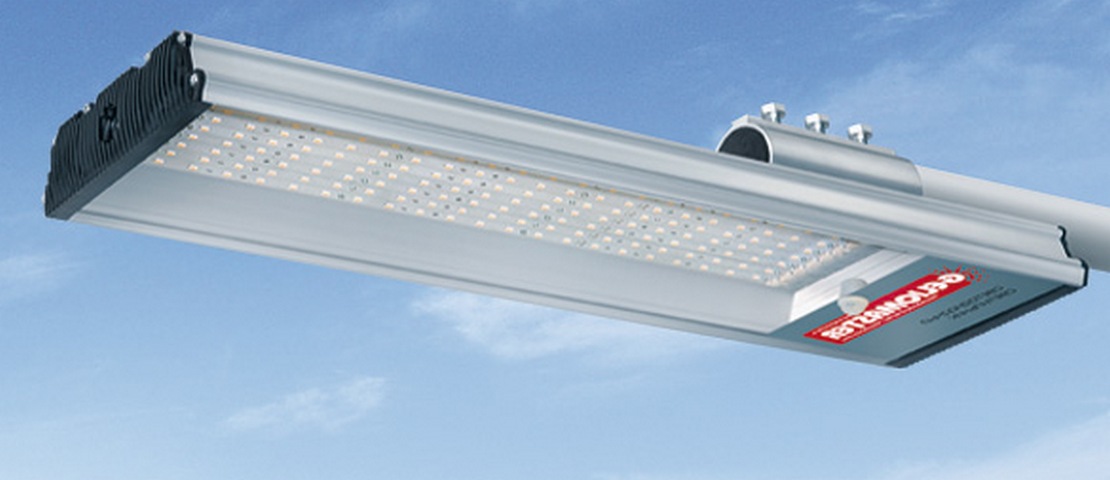

Уличный фонарь — применяется для освещения двора личного дома, аллей и дорожек в парках.
Светодиодный прожектор — на охраняемых объектах, характеризуется высочайшей мощностью и завышенной чувствительностью.
Осветительный прибор с датчиком применяется для дома и квартир заместо стандартных осветительных устройств. Часто эксплуатируется в подъездах и на лестничных площадках.

Оборудование бывает различным — зависимо от расположения датчика движения. Элемент может встраиваться в корпус осветительного прибора, что считается стандартным и распространенным решением. Датчик может находиться в своем корпусе, устанавливаемом на осветительный устройство, или располагаться раздельно от лампы на случайном участке.

Последний аспект — метод питания устройства. Кроме стандартного проводного подключения и питания от промышленной электросети есть автономные изделия, работающие от батареек. Они характеризуются малым уровнем освещенности, низкой мощностью, но очень экономны. Применяются в бытовых комнатах редчайшего использования — в кладовках, на чердаках. Часто используются на объектах жилищно-коммунального хозяйства, включая лестничные площадки и подъезды. В обыденных жилых комнатах, на кухне, в туалете и ванной принято устанавливать проводные осветительные приборы.

Конструкции осветительных приборов

Конструкция устройств плотно связана с их назначением. Уличные фонари эксплуатируют для внешнего освещения, стандартные лампы — для внутреннего, а прожекторы можно применять и там, и там. Кроме расположения на охранных объектах светодиодные прожекторы используют для освещения строительных сооружений, маркетинговых вывесок и т. п.

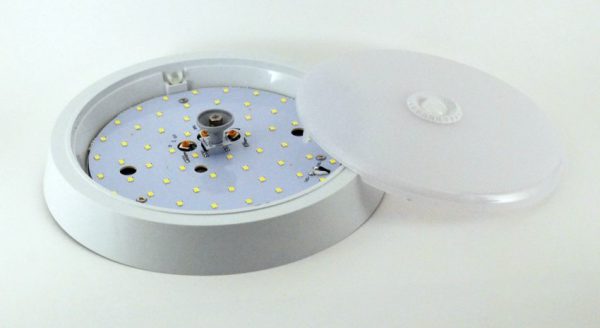

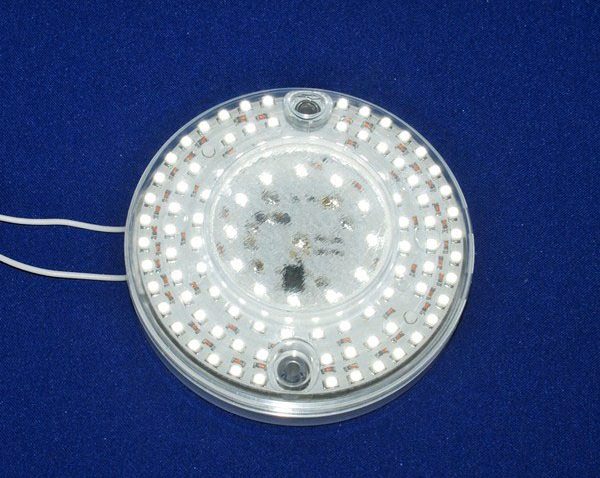

Светодиодные лампы — это хорошая кандидатура люминесцентным и изделиям с нитью накала.

Есть более «экзотичные» конструкции. Например, вы сможете приобрести патрон со интегрированным датчиком движения, который устанавливается в хоть какой осветительный устройство заместо стандартного либо вкручивается в последний как рядовая электрическая лампа (делает функцию переходника).

Главные технические характеристики

Из основных технических черт светодиодного осветительного прибора выделим следующие:

мощность — измеряется в ваттах и оказывает влияние на уровень освещенности, потребление электроэнергии;
цветовая температура — зависимо от значения лампа будет светить холодным белоснежным либо теплым желтоватым цветом (существует огромное количество цветов);
угол рассеивания;
число LED-диодов снутри корпуса;
рабочая температура — хоть какой электротехнический элемент при эксплуатации греется и испускает тепло (светодиоды характеризуются наименьшим нагревом);
напряжение для питания — при всем этом диоды числятся самыми устойчивыми устройствами к скачкам напряжения;
степень защиты — IP XY, где X — уровень защиты от пыли, а Y — от воды.

Кроме технических характеристик светодиодной лампы необходимо непременно учесть свойства встроенного в нее датчика:

чувствительность, конкретно связанная с радиусом деяния;
наибольший угол обзора — при расположении в углу прямоугольного помещения довольно 90 градусов;
климатическая комплектация — способность либо неспособность работать при экстремально больших/низких температурах;
рабочая температура;
мощность нагрузки;
переключатели для конфигурации разных характеристик.

Уличные диодные фонари с датчиком движения должны характеризоваться высочайшей степенью защиты от пыли и воды, широким спектром рабочих температур. Исключительно в таком случае устройство может эксплуатироваться на открытом воздухе и не страшиться неблагоприятных погодных критерий.

Самым дорогостоящим датчиком движения считается потолочный, имеющий наибольший угол обзора, работающий во всех направлениях и обеспечивающий регистрацию движения фактически во всех частях комнаты.

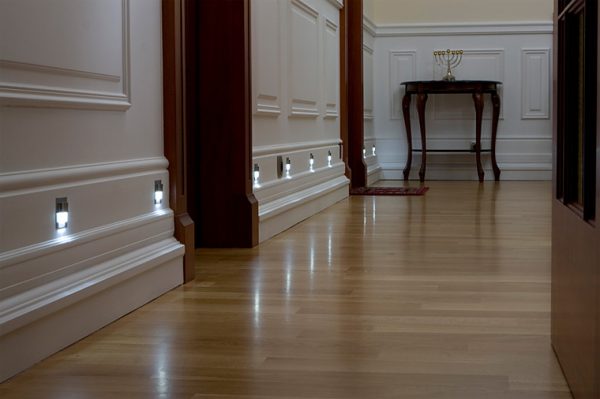

Размещение осветительных приборов на потолке

Независимо от наличия либо отсутствия датчика движения осветительные приборы на потолке располагают очень умеренно для высококачественного и действенного освещения всего помещения. Не запамятовывайте, что основное назначение осветительного прибора — излучение света. Для начала сделайте расчет нужного числа ламп, устанавливаемых на потолок.

Есть следующие эталоны для светодиодов:

Для комфортабельного времяпрепровождения в гостиной на 1 кв. м должно быть более 3 Вт.
В санузле и спальне — 2 Вт/кв. м (больше не надо).
Наименьшие требования предъявляются к прихожей — 1 Вт/кв. м.
В детской комнате есть игровая зона и место, где ваш ребенок будет делать домашние задания, потому тут уровень освещенности высочайший — 8 Вт на 1 кв. м. В таком случае необходимо добавить диммер и отдельные выключатели для частичного либо полного освещения, зависимо от потребностей малыша.

Зависимо от определенного помещения личным будет конкретное размещение осветительных приборов. В ванной комнате точечные приборы располагают по всему периметру на одинаковом расстоянии, дабы избежать образования зон со слабеньким освещением.

В гостиной кроме расположенной по центру потолка люстры лучше расположить вдоль длинноватых стенок точечные осветительные приборы, обеспечивающие приглушенный свет при выключении основного источника. Освещение в спальне фактически такое же, как и в гостиной, кроме выбора наименее броской люстры. Хорошим вариантом станет использование диммера для регулировки яркости, настольной лампы и бра.

В детской комнате располагайте осветительные приборы умеренно по периметру помещения. Увеличте их плотность (количество) в рабочих зонах — игровой и для занятий. Аналогично поступите на кухне с местом изготовления еды.

Если имеются стенные шкафы, то направьте внимание на следующее: отодвигайте место расположения осветительных приборов от края шкафа на 15–20 см поближе к центру комнаты.

Установка и настройка

Купив осветительное устройство с датчиком движения, изучите приложенную аннотацию и руководствуйтесь схемой подключения на каждом шаге монтажа. Процедура довольно обычная и не просит вызова проф мастера.

Пошагово деяния смотрятся примерно так:

Изберите место, где будет расположен детектор. Заблаговременно представьте, как через комнату передвигаются обитатели дома, ориентируйтесь на размещение дверей.
Параллельно подключите клавишный выключатель стандартного типа. В неприятном случае из-за скачков напряжения на сенсорном выключателе может перегореть индикатор. Также выключатель дозволит отключить работу датчика и эксплуатировать осветительные приборы как обыденные люстры.
Подключите осветительный прибор с датчиком к контактам на выключателе и кабелю промышленной сети. Провод с фазой от датчика ведите до выключателя. Опасайтесь прямого подключения к фазе сети. Ноль соедините с сетью. Если есть необходимость, то установите заземление.
Сделайте доброкачественную изоляцию всех проводов.
Настройте работу детектора — время выключения света при отсутствии движения и остальные характеристики. Используйте советы и требования производителя, заложенные в аннотации, или действуйте по собственному усмотрению.

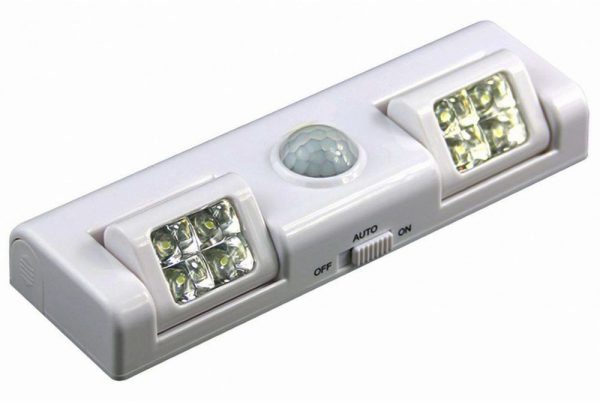

Для подключения автономного светодиодного осветительного прибора на батарейках действуйте аналогичным методом, но заместо промышленной сети используйте клеммы на батарейке.

Наличие светодиодных осветительных приборов с датчиками движения дозволит сберечь на потреблении электроэнергии, за счет автовключения упростит в доме использование осветительными устройствами для малышей и стариков. Вы перестанете упрекать близких в том, что кто-нибудь запамятовал выключить свет в туалете либо хоть какой комнате дома.
