Как подключить двухклавишный выключатель к трем проводам

Схема подключения двухклавишного выключателя

Продолжаю серию уроков по подключению выключателей и сейчас расскажу и покажу на видео как подключить двухклавишный выключатель .

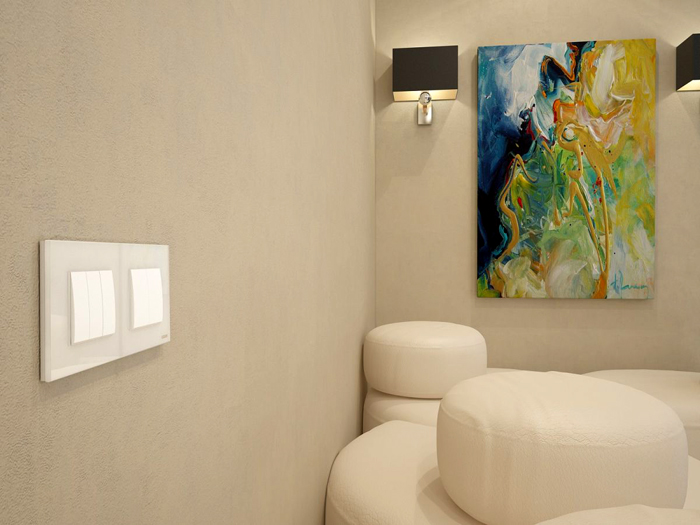

В квартирах такие выключатели устанавливают в главном на люстры, при включении одной кнопки зажигается 1-ая группа ламп, от другой клавиши- 2-ая группа ламп.

Количество ламп в группах может быть разным- от одной до 10 и поболее ламп. Но групп может быть только две.

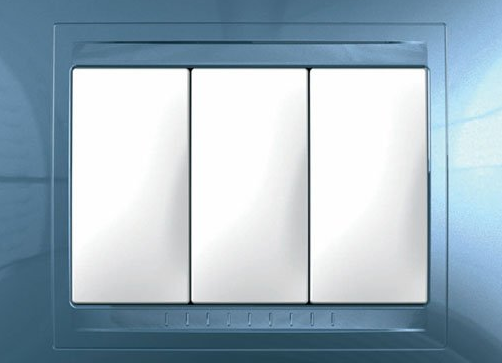

Если нужно более 2-ух групп лампочек- будет нужно другой выключатель- тройной и т.д.

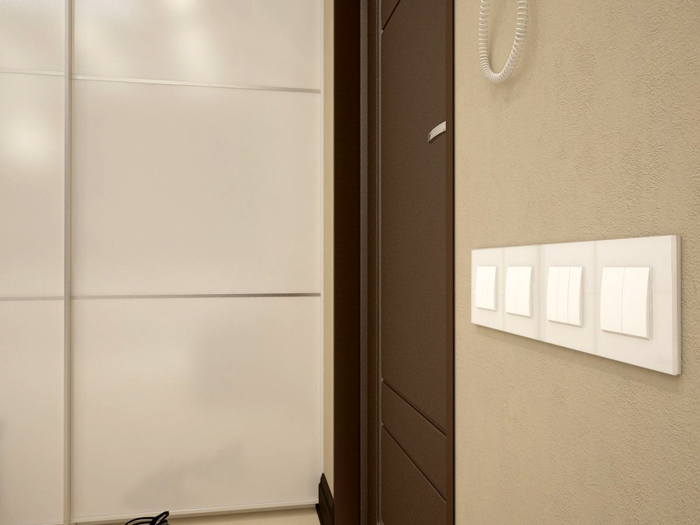

В личном доме, особняке двухклавишный выключатель устанавливают к примеру в коридоре у входной двери, с одной кнопки включают свет в коридоре, с другой- на улице.

Вариантов использования много, но схема включения двухклавишного выключателя при всем этом всегда одинакова.

И при всем этом совершенно только малость отличается от схемы включения одноклавишного выключателя- количество соединений в распредкоробке возрастает до 4.

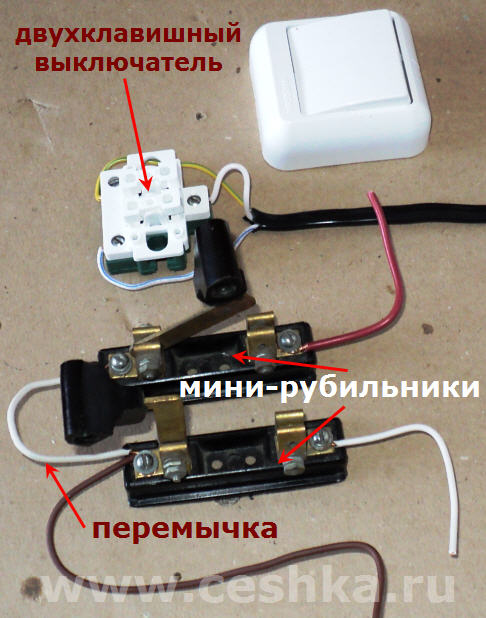

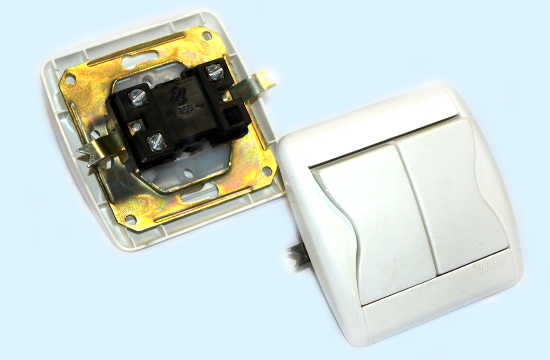

Двухклавишный выключатель можно представить как два одноклавишных объедененных в одном корпусе, при всем этом один контакт будет общим. Что бы представить как это будет смотреться предлагаю поглядеть на рисунке где я соединил мини-рубильники перемычкой с одной стороны.

Это аналог двухклавишного выключателя, схема включения будет совсем схожа.

Отличие исключительно в том, что у двухклавишного выключателя нет перемычки, соединяющей два контакта, а есть один общий контакт и два выхода- на две группы ламп.

Если замкнуть один из рубильников, то цепь на лампу замкнется и через спираль лампы начнет протекать электрический ток- лампа зажгется.

2-ой рубильник на фото- разомкнутый, напряжение на другую лампу не поступает и она не пылает. Если замкнуть и этот рубильник то будут светиться обе лампы.

Итак, уже становится понятна

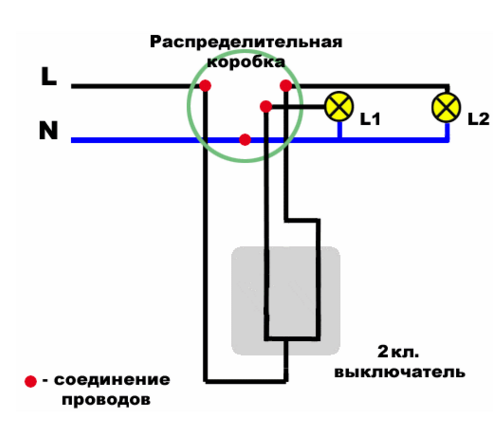

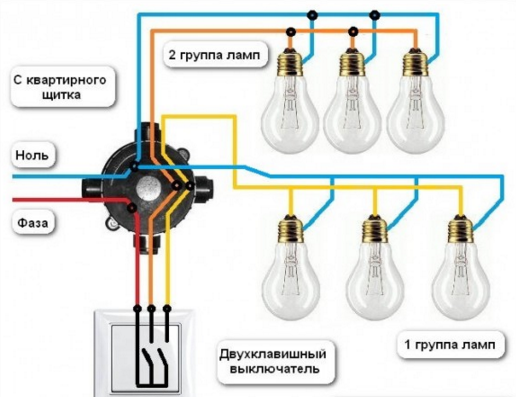

Схема подключения двухклавишного выключателя

Сейчас из распредкоробки к выключателю прокладывается трехжильный провод.

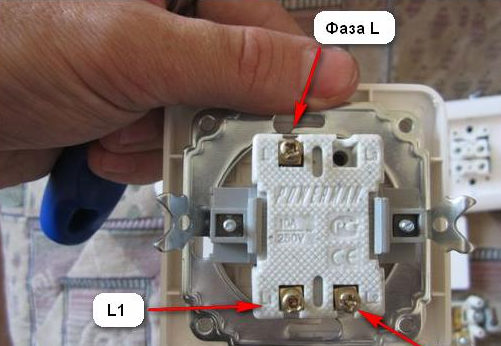

Так же как и в схеме с одноклавишным выключателем фазный провод из распредкоробки подключается на выключатель- на общий контакт, что бы при выключенном двухклавишном выключателе на лампах не было потенциала фазы.

Два других провода- это выходы с выключателя на группы ламп. С левой кнопки выход на одну группу ламп, с правой клавиши- на вторую.

Какой провод куда подключать из них- без различия, просто при всем этом с кнопки будет зажигаться другая группа ламп.

Единственное что нельзя путать- это приходящий на выключатель фазный провод, он непременно должен подключаться на общий контактный зажим.

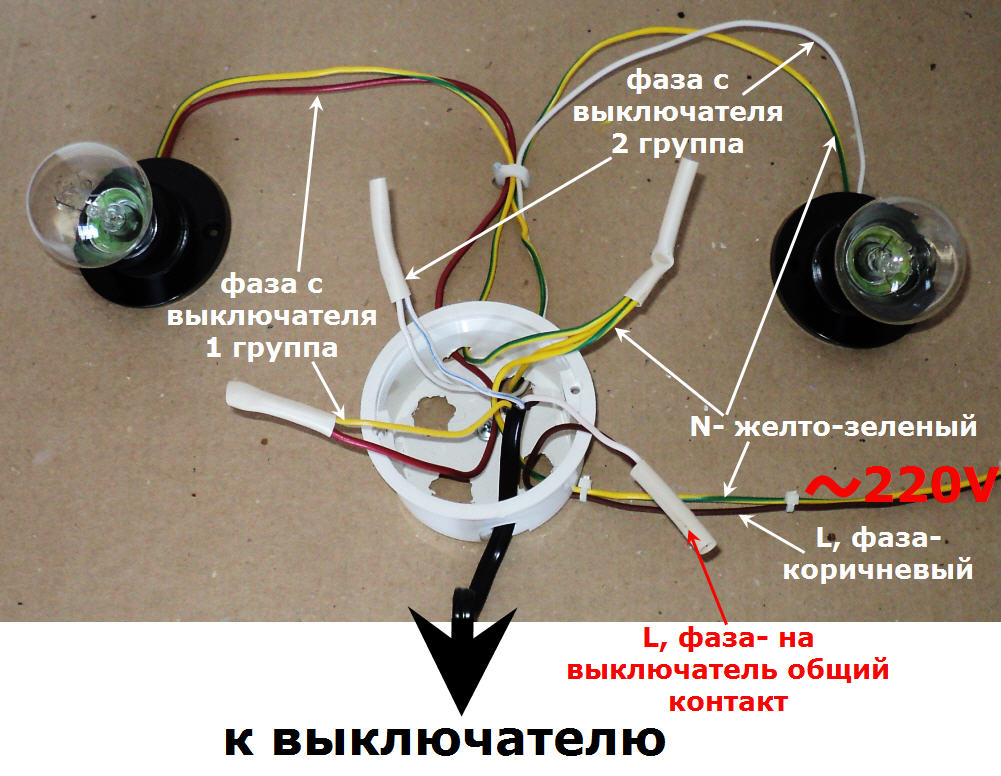

И в окончании схемы подключения двухклавишного выключателя осталось подключить нулевые провода в распредкоробке.

В моем случае это три провода соединяем между собой- один идёт в распредкоробку ноль из сети, 2-ой идет на одну группу ламп, третий- на другую группу ламп.

То есь нулевой провод из сети идет на лампы впрямую через распредкоробку.

Итак, при подключении двухклавишного выключателя в распредкоробке получаются четыре соединения:

Фазный провод идет на общий контакт выключатели

Выход фазы с выключателя на 1 группу ламп

Выход фазы с выключателя на 2 группу ламп

Нулевой провод идет впрямую на лампы

Ну а сейчас- обещанное видео, где я более подробнее рассказываю и показываю

как подключить двухклавишный выключатель

с примером расключения в распредкоробке не в теории, а “в живую”, на практике!

Буду рад вашим комментариям, если для вас приглянулась статья нажмите на +1 вверху статьи и кнопку “tweetet” . Спасибо!

Подключение двухклавишного выключателя своими руками

Дорогие наши читатели мы уже ведали для вас, как подключить одноклавишный выключатель. Сейчас мы приняли решение поведать, как выполнить подключение двухклавишного выключателя. В большинстве случаев этот вид выключателей применяется в гостиных, где нужно управление 2-мя группами освещения. При помощи этого выключателя вы просто сможете управлять освещением только 2-ух групп.

Подключение двухклавишного выключателя на две лампочки позволяет довольно стремительно и комфортно управлять различными группами осветительных приборов. Если для вас нужно будет выполнить управление 3-мя группами осветительных приборов, тогда можно применять трехклавишный выключатель, который изображен на рисунке ниже.

Сейчас настало время выяснить, как подключить двухклавишный выключатель своими руками. В этой статье мы разглядим схемы подключения двухклавишного выключателя в квартире, которые будут иметь разные системы заземления.

Подключение двухклавишного выключателя со схемой заземления TB-C

Вот схема подключения двухклавишного выключателя, которая дозволит установить его в квартире либо древесном доме с системой заземления TB-C.

Если поглядеть на схему, тогда можно осознать что в распределительную коробку должно входить два провода. 1-ый провод будет фазой. Обычно он имеет красный цвет. 2-ой провод синего цвета – это ноль. Фаза должна соединяться с красным проводом, который будет идти на общий контакт от двухклавишного выключателя. С двухклавишного выключателя будут выходить два провода. Одноклавишный выключатель имеет схожую схему подключения.

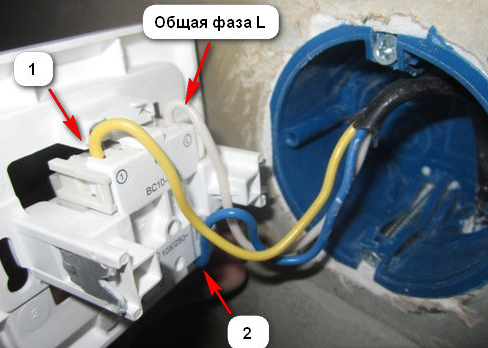

Вот для вас также фото 2-ух выключателей. На них вы можете узреть, как верно делать подключение проводов.

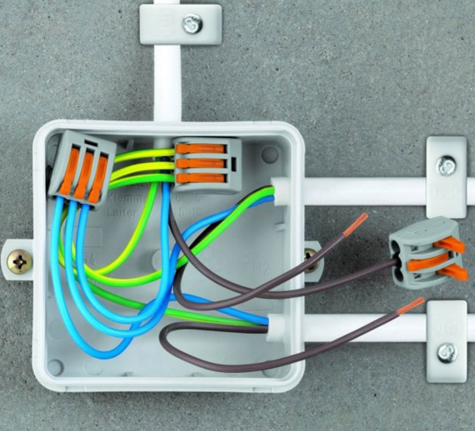

Для всех соединений в распределительной коробке вы сможете применять клеммы. Это комфортные устройства, которые посодействуют выполнить надежные соединения.

Если подсчитать количество проводов, которые будут подходить в распределительную коробку, тогда можно осознать, что их будет 8:

1. Два провода будут идти с квартирного электрощита.
2. Три провода будут идти на двухклавишный выключатель.
3. Три провода нужны для ламп

Время от времени проводов может быть и больше. Вот схема, на которой вы сможете это узреть.

Для подключения трехклавишного выключателя также будет нужно распределительная коробка. К примеру, один осветительный прибор будет находиться в коридоре, а 2-ой на кухне. В данном случае вы получите больше чем 8 проводов в распределительной коробке. Видите ли, подключение двухклавишного выключателя со схемой заземления TB-C выполнить довольно легко.

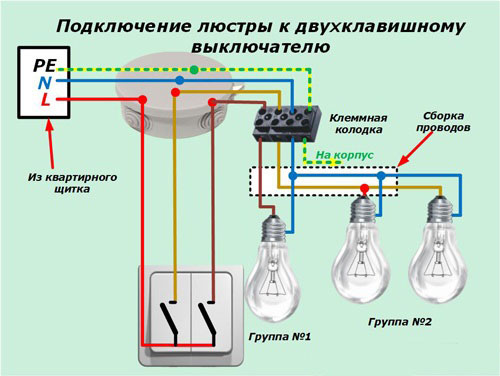

Схема подключения двухклавишного выключателя с системой заземления TN-S

Если система заземления в вашей квартире TN-S, тогда при подключении в распределительную коробку добавится очередной провод. Это провод заземления и обычно он имеет желтоватый цвет. В данном случае схема подключения выключателя будет смотреться следующим образом.

В этой схеме будет только одно отличие, к которому относится наличие дополнительного проводника. Этим проводником будет защитный провод PE, который будет идти на корпус осветительных приборов. Двухклавишный выключатель также как и одноклавишный непременно должен разрывать фазу, а не ноль.

Все это нужно выполнить для электробезопасности вашего дома. Подключение двухклавишного проходного выключателя должно перейти схожим образом. Видите ли, подключение двухклавишного выключателя выполнить довольно просто.

Схема подключения двухклавишного выключателя: что следует знать

Существует существенное количество сфер применения двойных выключателей. Их применяют для люстр, когда нужна контроль и регулировка яркости освещения. Животрепещущи они и для раздельного санузла. Для освещения входа в личных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя аннотацию к монтажу и полезные советы, с схожей установкой управится даже новичок.

Что принципиально знать о подключении двойного выключателя

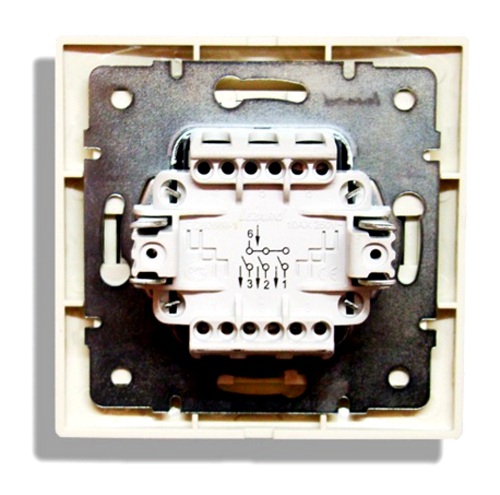

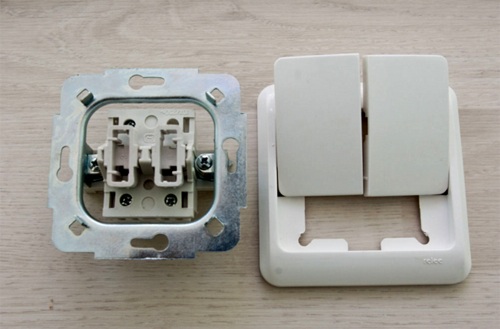

До того как выяснить, как верно подключить двухклавишный выключатель света, давайте узнаем больше инфы об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две кнопки, также у некоторых моделей есть индикатор света.

Если верно выполнить подключение, то с помощью кнопок можно обеспечивать подачу электричества либо останавливать его.

У конструкции есть некоторые плюсы:

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не надо тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большенном количестве ламп в люстре;
• применяется для помещений с завышенным уровнем влажности;
• не просит особенного ухода;
• простота монтажа.

Перед исследованием аннотации, как подключить люстру к двухклавишному выключателю, необходимо приготовить все нужные инструменты. К таким относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, также строительный ножик.

Статья по теме:

Розетки и выключатели: наилучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность применения. Давайте разберемся в имеющихся брендах и моделях.

Подготовка проводов для правильной установки

Подготовительная заготовка кабелей находится в зависимости от типа присоединенного оборудования. В таких механизмах предусмотрены готовые магистрали. Дабы поменять составляющие, будет нужно разобрать базу осветительного прибора. Устройство коробки подразумевает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей нужно зачистить от изоляции, а потом подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов находится в зависимости от того, какие кнопки будут употребляться.

Нужная информация! Если у вас модульный механизм, то принципиально обеспечить питание каждого его компонента. При всем этом можно пользоваться перемычкой.

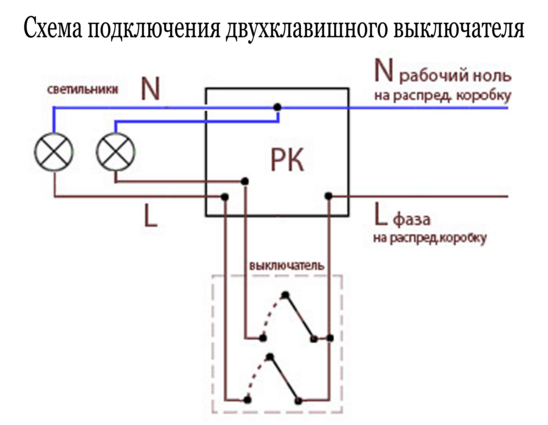

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, необходимо учесть, что установка и крепеж проводов делается с внедрением зажимов винтообразного типа либо самозажимных клемм. 1-ый вариант подразумевает укладку обнаженного провода между пластинами. При таком методе нужна периодическое подтягивание винта.

Выполняя подключение двухклавишного механизма, необходимо держать в голове, что ноль подключается впрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения делается так.

	Поначалу в щитке отключается электропитание, а потом проверяется отсутствие напряжения с помощью индикатора.

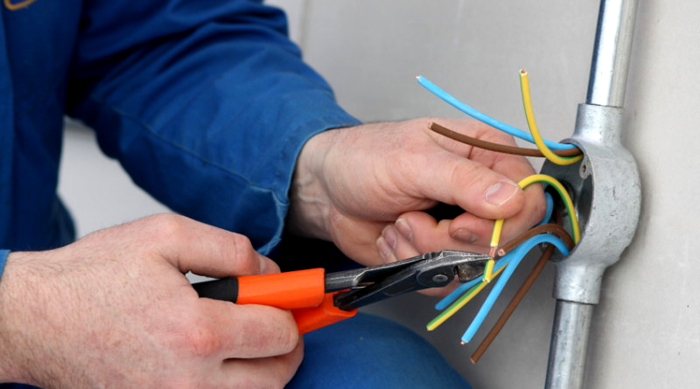

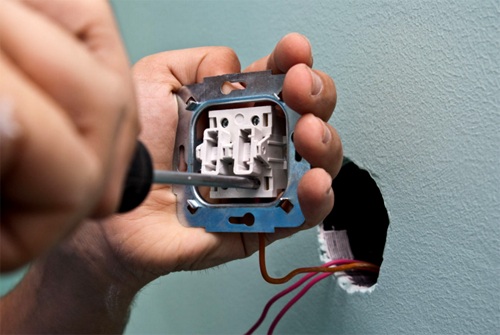

	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм осуществляется с помощью бокорезов.
	Провод с фазой подсоединяется к клемме, а другие проводки в клеммы. Каждый элемент соответствует определенной кнопке. Провод фазы нередко имеет белоснежный цвет.
	Если нужен определенный порядок включения разных групп освещения, то после проверки, в случае необходимости, провода в клеммах изменяются.

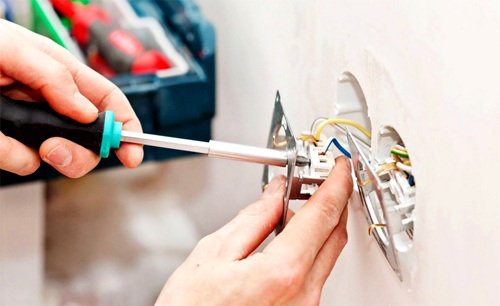

	Монтируем корпус выключателя и крепим его с помощью саморезов. Потом проверяется размещение уровня конструкции.
	Делается установка рамки и кнопок из пластика.

В окончание подсоединяется источник освещения и тестируется правильность работы выключателя. К монтажной коробке проводится двужильный провод.

Статья по теме:

Проходной выключатель: схема подключения на 2 точки. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Исследовав эту информацию, можно без помощи других воплотить проект с разумными затратами.

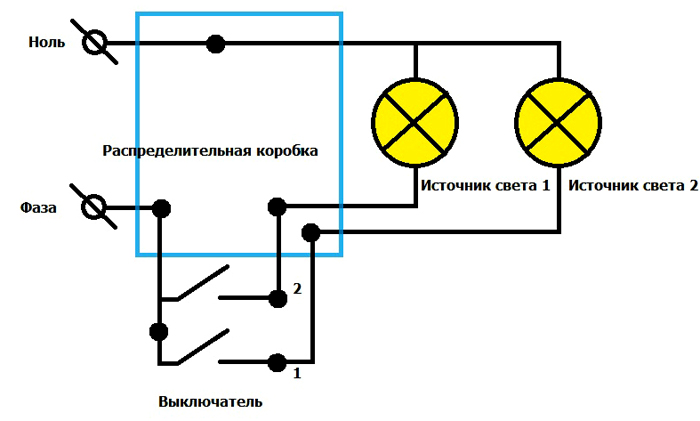

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

• обесточивание помещения;
• принципиально выявить выходящие проводки. Должны находиться кабели, отходящие на ноль, заземление и фазу. Дабы в них лучше разобраться, следует поглядеть в щиток;
• проводится установка источников света и проведение проводов к выключателю;
• выключатели числятся навесными, так как крепятся на стенки. При всем этом в стенке должно иметься отверстие, куда выводятся провода. Соединение делается при помощи паяльничка либо способом скрутки.

После подведения всех деталей, выключатель фиксируется на поверхность стенки. Стоит знать о различных техниках подсоединения проводов в распределительном коробе. Опрессовка животрепещуща для производственных помещений. Для пайки применяется особое оборудование. К самым обычным и надежным методам стоит отнести использование самозажимных соединений. Также стоит иметь представление о методе подсоединения выключателя двухклавишного для сокрытой проводки.

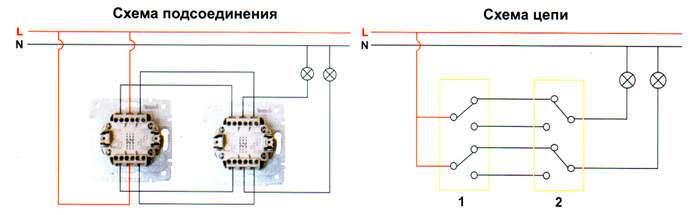

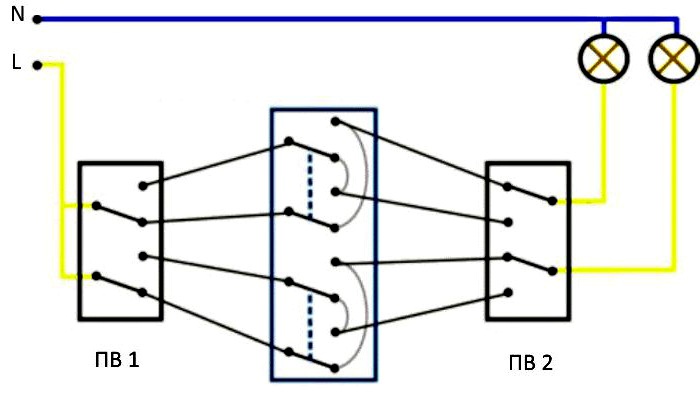

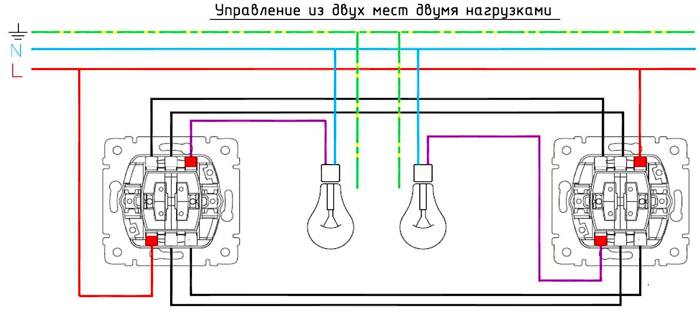

Особенности схемы подключения двухклавишного проходного выключателя

Нередко применяется подключение проходного выключателя. Подобные устройства используются для длинноватых коридоров, огромных проходных комнат и лестниц. В просторных помещениях нередко трудно подобрать подходящее место для установки включателя, потому без проходного устройства обойтись трудно. Розетка устанавливается в любом месте, но регулировка должна быть доступной из всех мест. При всем этом необходимо монтировать дополнительные элементы сначала и в конце помещения.

Подключение проходного механизма имеет некоторые особенности. Три контакта нужна для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта применяются для подсоединения проходных устройств.

Подключение переходного либо перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым советам:

• при монтаже инспектируйте отдельные кабели;
• фаза- это один провод, его можно проверить при помощи индикаторной отвертки;
• перед креплением принципиально проверить работоспособность конструкции.

Какие могут быть трудности

Неисправности установленного устройства случаются от различных обстоятельств. К примеру, одна из кнопок может пропускать определенную световую группу, либо все лампы врубаются сразу. Это свидетельствует о том, что не работает рассредотачивание осветительных устройств на кнопки. Также выключатель может вообщем не срабатывать. Подобные препядствия появляются при неверном подсоединении проводов либо при их подключении в неверном порядке.

Помните, что при закладке проводов нередко не соблюдаются эталоны маркировки по цветам, потому проводите дополнительную проверку. При помощи индикатора прозвоните все провода.

Обыкновенные советы посодействуют избежать многих заморочек. Не запамятовывайте до всех работ с электричеством отключать электричество. Действуйте в согласовании с аннотацией и верно маркируйте проводники.
