Как подключить двойной выключатель света

Перед тем как подключить две лампочки к одному выключателю, нужно тщательно разглядеть его устройство, принцип деяния, также главные достоинства и недочеты. Эта информация поможет избрать очень эффективную схему монтажа, которая совершенно подойдёт для определенного помещения.

Устройство и принцип деяния

Двойной переключатель считается более универсальным, так как позволяет держать под контролем работу 2 лампочек либо осветительных устройств. Невзирая на такую эффективность, устройство состоит из малого количества деталей. Посреди них выделяются такие:

Некоторые современные модели устройств оснащаются диммерами (устройства, созданные для регулировки яркости освещения) и элементами подсветки, которые упрощают поиск выключателя в тёмном помещении.

Принцип деяния двухклавишного выключателя очень прост. В нём просто может разобраться не только лишь квалифицированный электрик, но и новичок, который подключает эту конструкцию впервой. Механизм работы заключается в способности управления степенью освещения.

Включение только правой кнопки. Оно ведёт за собой освещение части комнаты, в какой находится подсоединённый источник света.
Включение только левой кнопки. В данном случае освещённой станет друга половина помещения.
Одновременное нажатие 2-ух кнопок. Все подключённые осветительные приборы сразу начнут свою работу.

Достоинства и недочеты

Двойной выключатель, как и хоть какой другой схожий устройство, имеет несколько плюсов. Благодаря им, он пользуется популярностью у потребителей и нередко устанавливается в разных помещениях.

Преимуществами такового устройства являются:

Невзирая на огромное количество преимуществ, у двойного выключателя есть и недочеты. Их непременно необходимо брать во внимание перед покупкой устройства и началом его монтажа. В неприятном случае можно столкнуться с разными неуввязками, которые повлекут за собой дополнительные расходы.

Недочетами таких выключателей считают:

Какое освещение Вы предпочитаете
Встроенное Люстра
Двойной выключатель: общие сведения, видео-инструкция, как соединить и подключить две лампочки

В зажимных моделях конец провода закрепляется пластинкой, удерживаемой при помощи пружины, что позволяет сделать надежный, а главное — размеренный контакт.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

Схема подключения двухклавишного выключателя не очень сложна, но при всем этом в ней есть свои аспекты, о которых и речь пойдет в статье. Если же для вас что-то неясно, пишите мне!

Двойной выключатель: устройство, конструкции и схема подключения своими руками

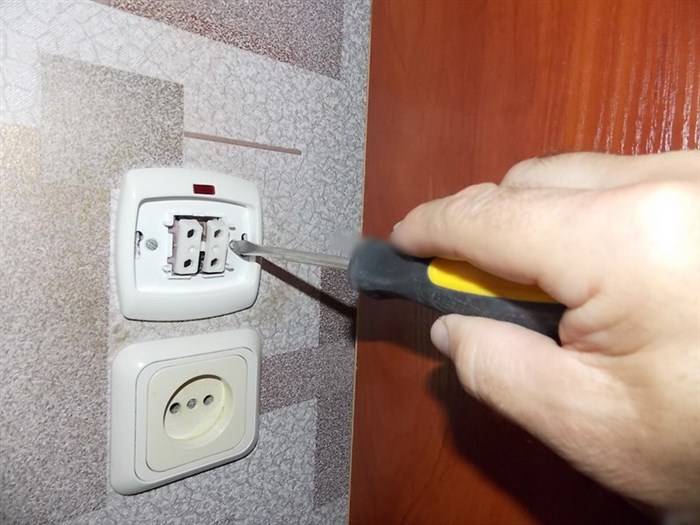

Установка выключателя своими руками

Нужные материалы и инструменты

До того как соединить две лампочки на двойной выключатель, необходимо подобрать все требуемые инструменты и материалы. Приобрести их можно в любом спец магазине по сравнимо маленький стоимости. Это даёт возможность делать установку выключателя даже людям с маленькими финансовыми способностями.

Для работы пригодятся такие предметы:

Для того дабы в процессе работы не появлялось никаких проблем, нужно применять только высококачественные материалы и рабочие инструменты. Не считая этого, не стоит забывать о правилах безопасности при работе с электричеством. Дабы избежать каких-то проблем, нужно все применяемые инструменты оснастить изолированными ручками.

Пошаговое подключение

Почти всегда проф электрики рекомендуют устанавливать двойной выключатель со сокрытой проводкой. Это дозволит не только лишь предупредить случайный контакт человека с кабелем, но и сохранить симпатичный внешний облик интерьера.

Аспекты подбора выключателя и других компонент

Перед тем как подключить двухклавишный выключатель, следует разрешить вопрос о требующихся сетевых свойствах и типе проводки, мощностных показателях потребителей, силе тока и сечении проводов.

Для осветительного устройства, имеющего две группы лампочек (одна 100-ваттная и три 40-ваттных), показатель потребляемой мощности составит P=220 Вт. Для расчета используем формулу:

Для схожей нагрузки пригодится двухклавишный переключатель с корпусом из пластика на 3 Ампера и проводным сечением 0,75 мм.

В другом случае необходимо обеспечить освещением огромное помещение, где применяются две группы по 8 источников света с 3-мя 80-ваттными лампочками дневного света на каждый осветительный прибор. Мощностная черта: P = (80 х 3 х = 1920 Вт.

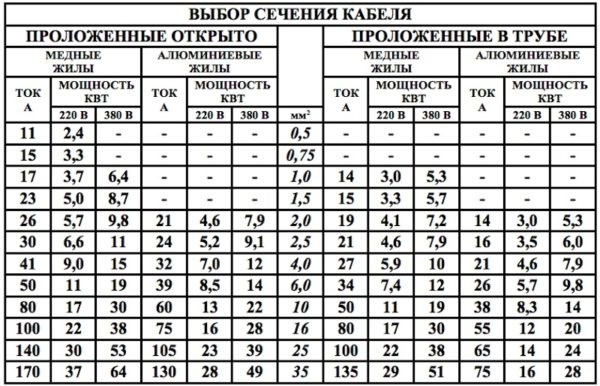

В обозначенном выше примере пригодится глиняний двухклавишный выключатель с допустимой нагрузкой 10 Ампер. Проводное сечение подбирается согласно особым таблицам, имеющимся в ПУЭ. По большей части применяется трехжильный кабель из меди с сечением 0,75 – 1,5 мм.

ВВГ — кабель с 3-мя проводами из меди и ПВХ-изоляцией в общей изолирующей оболочке;
ПУНП — расшифровывается как провод установочный тонкий. Применяется для сотворения сокрытой проводки без штробирования. Фиксируется на стенках при помощи скобок, а сверху маскируется штукатурным слоем. Кабель оснащается двойным слоем изоляции из ПВХ, пластмассовой общей оболочкой.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

При помощи обозначенных выше кнопок и их переключений осуществляется управление группами освещения, которые соединены с выключателем. Если же для вас что-то неясно, пишите мне!

Подключение двухклавишного выключателя. ⋆ Управление электрика

Раздвижной механизм, в каком происходит упор планок на обратные стены. Тут принципиально не переусердствовать при затягивании болтов, так как керамика может треснуть.
Покрытыя цинком пластинка, расположенная по периметру корпуса. В ней есть отверстия для болтов, которыми деталь и крепится к подрозетнику и стенке. Для фиксации используют шурупы и дюбеля.

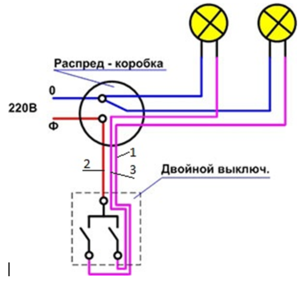

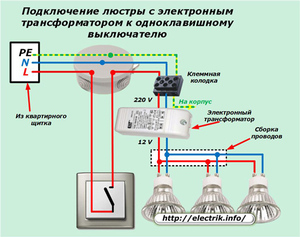

Схема подключения

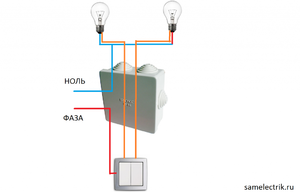

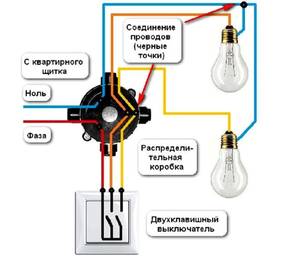

Подключение двухклавишного выключателя к электросети осуществляется через распредкоробку. Туда направляются три кабеля с медными жилами:

Синий провод соединяется впрямую с нулем осветительного устройства. Красный провод направляется на общий контакт переключателя. Зелено-желтый провод подходит к клемме заземления люстры. Пара оставшихся подвижных контактов стыкуется через распредкоробку с незанятыми клеммами осветительных устройств.

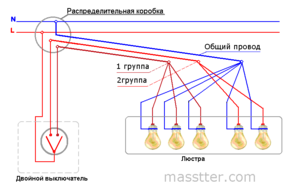

Если необходимо подключить две лампочки для различных помещений, а управление освещением осуществляется двухклавишным выключателем, на распредкоробку направляют четыре кабеля:

Схема подключения остается таковой же, как обозначено выше. Зелено-желтые заземлительные провода объединяют в единый контакт. Потом контакт направляется к заземляющей шине распредщита. Свободные провода изолируют и сохраняют в качестве резерва для расширения системы.

Направьте внимание! Соблюдать правила цвета проводов принципиально лишь на 2-ух участках схемы подключения двухклавишного выключателя: от распредщита кабель направляется к распредкоробке, а от устройства освещения — до распределительной коробки. Начиная от выходных контактов переключателя, можно использовать провода случайного цвета.

Для тестирования системы используют мультиметр, который должен работать в режиме прозвона. Можно применять и другие измерительные устройства. Размыкание в цепи устройств освещения всегда происходит на фазе (красный провод).

Такая схема обоснована необходимостью обеспечить безопасность при ремонтных работах и при установке новых потребителей. Фаза находится при помощи отвертки-индикатора при включении защитного автомата на распредщите.

Как без помощи других подключить двойной выключатель: схема установки

На сегодня каждый человек знаком с электричеством и законами электротехники. О таком простом устройстве, как выключатель, знают все. В течение денька человек пользуется выключателем больше, чем вилкой либо ложкой — в публичных местах, на работе либо дома. Для тех, кто без помощи других занимается ремонтом, будет занимательно познакомиться с этим аппаратом ближе.

Стоит выяснить, из чего он состоит и каких разновидностей бывает. Также стоит разобрать механизм работы и схему двойного выключателя, который имеет подсоединение к электрической сети. Выключатель с 2-мя кнопками — это приспособление, которое находится в границах между простым и самым сложным.

Предназначение устройства

Сейчас в магазинах можно отыскать большое обилие электровыключателей: кнопка, цепочка, ползунок, дистанционные выключатели, диммеры, шнур либо таймеры. Но традиционным вариантом всё ещё остаётся клавишный выключатель. Все устройства имеют один и тот же принцип деяния: рабочий механизм с 2-мя основными позициями — включено и выключено. Этот механизм делает две главные функции — замыкание электрической цепи и подача напряжения на объект освещения, размыкание цепи и снятие напряжения со осветительного прибора.

Подключение выключателя света с 2-мя кнопками почаще создают в бытовых электрических сетях с напряжением до 1 тыс. в. Цель его использования — включение и выключение лампочек осветительных приборов и люстр. Две контактные клеммы на выходе, к которым может быть подключение 2-ух независящих групп осветительных устройств — преимущество двухкнопочного переключателя. Установка двухклавишного бытового выключателя применяется в некоторых случаях.

Подключение двойного выключателя света будет очень комфортно, если комнаты размещены вблизи через стену, например, при раздельном санузле. В данном случае его необходимо установить между дверями обеих комнат на стенке перегородки. Любая кнопка будет отвечать за включение осветительного прибора в отдельной комнате.

И также целенаправлено будет подключение двухфазного устройства в большенном офисном помещении, где могут находиться точечные осветительные приборы либо люстра на 5 и поболее рожков. Также не всегда необходимо, дабы в люстре засияли сходу все лампочки, время от времени будет довольно маленького количества света. Если подсоединён одноклавишный выключатель, при его нажатии загораются все лампы сходу. Для чего платить избыточное? Можно поменять его на двухфазный переключатель. Ведь любая зияющая лампочка потребляет 1 киловатт, и без усилий можно посчитать, какая сумма получится в месяц.

При двухклавишном выключателе можно подать напряжение, например, только к двум лампочкам. Для этого будет нужно включить только одну кнопку, при всем этом 2-ая остается отключённой. На этом можно отлично сберечь, так как все другие лампочки пылать не будут. Ещё один пример, когда используют двойной выключатель на две различные лампочки — это дачные домики. В большинстве случаев его устанавливают в помещениях, которые размещены близко к выходу на улицу. Одна кнопка будет включать свет на уличном осветительном приборе, а 2-ая — в коридоре.

Принцип деяния

Выключатель с 2-мя кнопками имеет достаточно несложное строение. В его основную часть заходит рабочий механизм, который устанавливается в подрозетник. Фиксация в монтажной коробке может происходить 2-мя методами, это будет зависеть от модели выключателя:

При помощи распорных лапок.
С помощью железной рамки. В какой имеются специально предназначенные отверстия для крепежа.

В главную часть рабочего механизма входят три контакта:

Один входящий контакт имеет соединение проводом с источником питания.
Два отходящих контакта, от которых распространяются провода на две группы осветительных устройств. Или это могут быть две различных комнаты.

Эти контакты являются недвижными. А связь между ними поддерживается с помощью подвижных контактов, которые размещаются также в рабочей части. Ещё у выключателя может иметься защита, которая состоит из 2-ух кнопок и рамки и выполнены они из пластика. В данном случае кнопка подсоединяется на один приводной механизм. При нажатии будут замыкаться входящий и отходящие контакты. Тем будет подаваться напряжение на одну группу осветительных приборов. Для того дабы избежать способности прикосновения рукою к рабочей части выключателя, сверху нужно поставить рамку из диэлектрического материала. Она может закрепляться 2-мя винтами или защёлками.

Обобщая всё это, можно осознать механизм работы выключателя. Из распределительной коробки проходит провод на входящий недвижный контакт переключателя. По нему будет поступать напряжение от источника питания. Нажимая на кнопку, замыкаются недвижные контакты с помощью подвижного. Из замкнутой цепочки, которая вышла, будет поступать напряжение на одну группу осветительного устройства, и лампочки в ней зажгутся. По аналогичной схеме приводится в работу 2-ая группа осветительных приборов, стоит только надавить другую кнопку.

В точности до напротив случается возвратимый процесс. При нажатии кнопки в оборотную сторону подвижный контакт поначалу разрывает цепь между недвижными контактами. В данном случае лампы на светильниках пылать не будут, так как по разорванной цепочке напряжение поступать уже не может.

Виды выключателей

Перед тем как приступить конкретно к подсоединению выключателя, нужно чётко обусловиться, какой аппарат нужен. Они бывают 2-ух конструкций — внешняя установка и внутренняя. Разницу сходу можно и не осознать, так как оба устройства имеют по две кнопки. Для того дабы осознать чем они отличаются, нужно разобраться в этом подробнее. Различия могут быть по нескольким характеристикам:

По виду электрической проводки.
По методу установки.
По области использования.

Нужные инструменты и материалы

Нужный набор инструментов и материалов, который необходимо собрать, дабы приступить к монтажу:

Пассатижи.
Отвёртка с индикатором фазы либо мультиметр.
Любые изолирующие зажимы.
Особые кусачки для перекусывания провода.
Изоляционная лента.
Колодки с болтами, которые будут зажимать проводники.
Ножик с острым лезвием, дабы очистить концы проводников перед подключением к клеммам либо колодкам.

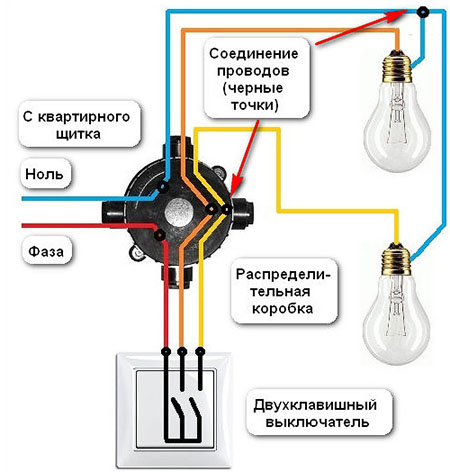

Как подключить двойной выключатель? Ниже указывается обычная схема подключения двойного выключателя:

Уместить подключённый механизм в специальную коробку аккуратненько и с осторожностью. Все выпирающие провода нужно подцепить и подогнуть около корпуса. Дальше по размеченному уровню необходимо закрепить устройство. Дабы фиксация была крепкой и надёжной стоит пользоваться крепёжным механизмом, который является частью установочного короба. Также можно пользоваться особыми зажимами. Они представляют собой два фиксирующихся болта, которые размещаются на корпусе механизма.
Если совершается установка модульного устройства, то его необходимо располагать исключительно в особом суппорте. Как механизм будет вставлен в короб, его нужно закрепить с помощью закручивания болтов.
Следующий шаг, обычно, не вызывает сложностей. К вставленному в поверхность стенки механизму необходимо закрепить пластиковую рамку. Она всегда имеет особые защёлки либо другие крепежи, которые обеспечивают надёжное закрепление.
Потом в рамку вставляются кнопки.
После подачи электричества, можно проводить тестирование системы. Если после нажатия кнопок освещение врубается и отключается, то все было изготовлено верно.

Внутренняя установка

Выключатель с внутренней установкой является более распространённым в современном обществе. В большинстве случаев его используют в офисных зданиях и жилых помещениях. Его также могут называть «утопленным», так как устанавливается он конкретно в стенку. По схеме подключения двухклавишного выключателя с внутренней установкой предусматривается внедрение сокрытой электрической проводки. В данном случае провода прокладываются снутри каркасных гипсокартонных стенок либо в особых бороздах, которые изготовлены в стенке (штробы).

Аппарат такового типа просит дополнительного монтирования подрозетника в виде монтажной коробки. В отверстия стенок, по которым проведены штробы с проводами, вставляется подрозетник. Рабочая часть устройства будет размещаться конкретно в нём. Подрозетники можно отыскать 2-ух видов: для бетонных и гипсокартонных стенок. Можно без усилий представить, какое количество пыли и грязищи окажется в квартире после установки этого выключателя. С помощью болгарки режутся отверстия в стенке для проводов и для установки подрозетников. Идеальнее всего установка внутреннего выключателя и сокрытой проводки кооперировать с общими ремонтными работами в помещениях.

Внешняя установка

Дабы расключить наружное устройство, пригодится открытая проводка. В данном случае электрические провода будут протягиваться конкретно по стенкам. В большинстве случаев их укладывают в пластмассовые либо гибкие бугристые трубы. Но также могут подойти железные трубы, коробы либо кабельные пластмассовые каналы. Одним из устаревших способов является прокладывание проводов прямо по стенкам на фарфоровых изоляторах. Невзирая на то, что этот вариант уже издавна изжил себя и не обладает особенной популярностью, на данный момент можно столкнуться с такими ситуациями, когда проводку упрятать вовнутрь стенки не имеется способности.

Читайте по теме: Ответы на билеты по электробезопасности 2

В большинстве случаев выключатель на две лампы используют на даче, так как такие домики изготовлены в главном из дерева. Таким же методом комфортно воспользоваться в подвалах, гаражах, погребах, сараях либо хозяйственных постройках. Также такое внешнее выполнение можно повстречать в производственных либо подсобных помещениях. По красе внешний выключатель сильно уступает внутреннему устройству. Когда провода не болтаются по стенкам, а спрятаны в них, комната приобретает комфортный и прекрасный вид. Но внешний тип выключателя выигрывает по схеме монтажа — его установка достаточно ординарна и резва.

В качестве временного варианта идеальнее всего пользоваться открытой проводкой и выключателем с внешней установкой. Это подойдёт для нежилых помещений либо для нового дома, квартиры. Таким способом можно пользоваться, если необходимо какое-то освещение, дабы начать ремонтные работы.

Характеристики и советы по выбору

Выбор электрических продуктов на сегодняшнем рынке достаточно немал и может вынудить растеряться. Для правильного выбора идеальнее всего ознакомиться с главными чертами. Все модели создаются под величину рабочего тока, в главном это 4А, 6А и 10А. Для люстры, которая будет с огромным количеством ламп, идеальнее всего подбирать устройства с рабочим током 10А.

Провода сечением от 1,5 до 2,5 мм² обычно применяют, дабы соединить коммутационный аппарат с питающей сетью. Почти всегда, дабы присоединить провода к клеммам выключателя, лучше пользоваться винтообразными зажимами. На сегодня современные модели фактически все снабжены подпружиненными клеммниками. Это содействует более лёгкому и резвому монтажу. Для этого довольно только воткнуть в зажимное устройство защищённый кончик. Идеальнее всего при покупке останавливать свой выбор конкретно на этом варианте.

В наше время рынок переполнен множеством различных моделей. Можно подобрать на хоть какой вкус и цвет. Для того дабы проверить выключатель прямо в магазине, необходимо пощёлкать кнопками. Они должны работать исправно и чётко фиксироваться, издавая соответствующий щелчок. Также можно поинтересоваться у консультанта в магазине, на каком механизме работают кнопки. Он может быть качающимися либо кулачковыми. Но также не следует забывать об основании выключателя. Оно может быть 2-ух видов керамическое и железное. Лучше выбирать керамическое основание, оно безопаснее из-за собственной низкой теплопроводимости.

На данный момент многие производители стараются делать современные модели с подсветкой. Таковой вариант очень отлично подойдёт для тёмного времени суток, так как по светящимся элементам можно с лёгкостью найти месторасположение аппаратов. Идеальнее всего брать материалы для установки выключателя и конкретно сам выключатель конкретно в магазинах электротоваров. Там более широкий ассортимент и есть продавцы-консультанты, которые с лёгкостью подскажут свойства и технические способности различных моделей.
