Возьмем за базу уже присоединенный однофазовый асинхронный мотор, с направлением вращения по часовой стрелке (рис.1).
- точками A, B условно обозначены начало и конец пусковой обмотки, для наглядности к этим точкам подключены провода кофейного и зеленоватого цвета соответственно.
- точками С, В условно обозначены начало и конец рабочей обмотки, для наглядности к этим точкам подключены провода красного и синего цвета соответственно.
- стрелками обозначено направление вращения ротора асинхронного мотора
Задачка.
Поменять направление вращения однофазовый асинхронный мотор в другую сторону – против часовой стрелки. Для этого довольно переподключить одну из обмоток однофазового асинхронного мотора – или рабочую или пусковую.
Вариант №1
Меняем направление вращения однофазового асинхронного мотора, методом переподключения рабочей обмотки.
Рис.2 При таком подключении рабочей обмотки, относительно рис. 1, однофазовый асинхронный мотор будет крутиться в обратную сторону.
Вариант №2
Меняем направление вращения однофазового асинхронного мотора, методом переподключения пусковой обмотки.
Рис.3 При таком подключении пусковой обмотки, относительно рис. 1, однофазовый асинхронный мотор будет крутиться в обратную сторону.
Принципиальное замечание.
Таковой метод поменять направление вращения однофазового асинхронного мотора вероятен только в этом случае, если на движке имеется отдельные отводы пусковой и рабочей обмотки.
Рис.4 При таком подключении обмоток мотора, реверс неосуществим.
На рис. 4 изображен достаточно распространенный вариант однофазового асинхронного мотора, у которого концы обмоток В и С, зеленоватый и красный провод соответственно, соединены снутри корпуса. У такового мотора три вывода, заместо 4 как на рис. 4 карий, фиолетовый, синий провод.
UPD 03/09/2014 В конце концов то удалось проверить на практике, не очень верный, но все таки применяемый способ смены направления вращения асинхронного мотора. Для однофазового асинхронного мотора, который имеет только три вывода, может быть вынудить ротор крутиться в оборотном направлении, довольно поменять местами рабочую и пусковую обмотку. Принцип такового включения изображен на рис.5
Рис. Необычный реверс асинхронного мотора
Поделиться
4 комментария
Сергей Лагунов 7 сентября 2018 14:02
Сергей Лагунов 7 сентября 2018 14:02
Перевернуть ротор — это нужно разбирать мотор, а подключением обмоток можно достигнуть оперативной смены направления вращения.
Сергей Лагунов 7 сентября 2018 14:02
Вправду не плохое уточнение. Последний метод замены вращения проверялся на движках маленький мощности, если быть поточнее на самодельном точильном камне. Мощность вращения в обе стороны приемлимая. Неизменная работа асинхронного мотора с спутанными пусковыми и рабочими обмотками нежелательна — КПД, перегрев, а вот для краткосрочного вращения — полностью приемлимый вариант, как уже было обозначено, на асинхронных движках маленький мощности.

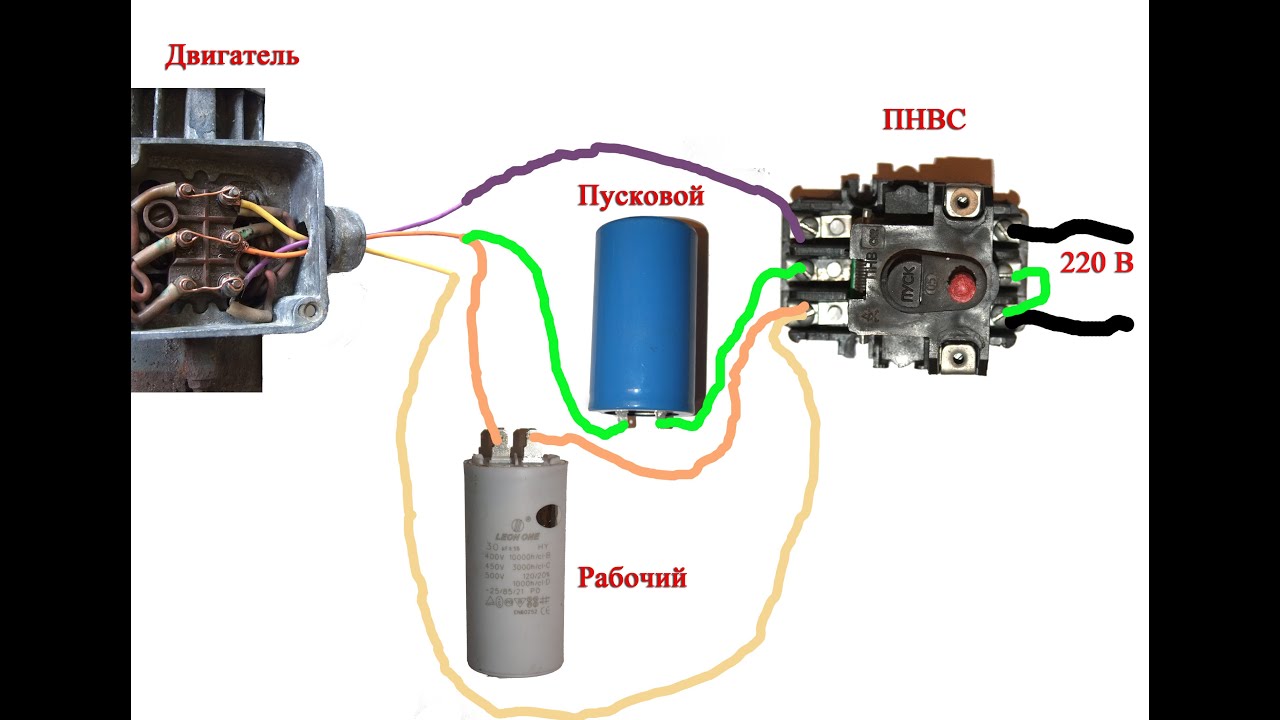

Как подключить мотор стиралки с конденсатором

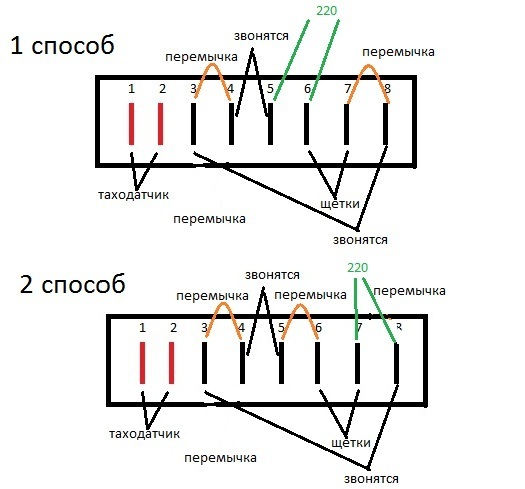

Щетки уже отыскал, это отлично. Сейчас найди выводы обмотки статора. Соединяешь статор с ротом последовательно. 220 подаешь один провод на свободную щетку 2-ой на свободный вывод статора. Только учти, что без регулировки у тебя мотор бешенную скорость одномоментно наберет. Потому применяй диммер.
дабы направление вращения поменять, меняешь выводы ротора либо статора местами.
раскрыть ветку (0)
ты лучше плату хорошо рассмотри, там нередко просто пайки нехорошие, пропаяй и все заработает!
Ты хочешь в одну сторону всегда крутить? С одними оборотами?
раскрыть ветку (0)
Коллекторный через конденсатор не пускается. Найди схему машины и взгляни как коммутируются скорости. Если с тахо- односкоростной, то включай через диммер.
раскрыть ветку (0)
8 месяцев вспять
Лупит током от домашней техники
Приветствую, почетаемое общество!
Обращаюсь к Для вас за советом и критикой.
Имеется: квартира в 9-ти этажном доме постройки 70-х годов. В квартиру осуществлен однофазовый ввод электрического кабеля без PE-проводника. В электрическом щитке из устройств только автоматы и электросчетчик.
Неувязка: от железных корпусов домашней техники (которая установлена на кухне): газовой плиты (с пьезоподжигом), стиральной и посудомоечных машин, владельцев осязаемо лупит током при одновременном касании (которое происходит не специально) этих самых корпусов и недалеко расположенных заземленных железных конструкций (батареи отопления, водопроводного крана, газовой трубы), что вызывает противные чувства и определенного рода беспокойства (в доме находится небольшой ребенок).
Проведя некоторые исследования, я сделал вывод, что предпосылкой данного эффекта являются импульсные блоки питания домашней техники, с фильтрами из 2-ух конденсаторов на входе в эти самые блоки питания (один конденсатор устанавливается между фазой и PE-проводником, 2-ой, соответственно, между рабочим нулем и PE-проводником), за счет чего на PE-проводнике шнура от блока питания появляется электрический потенциал, в свою очередь, тот же PE-проводник имеет соединение с железным корпусом бытовых устройств, что и вызывает данный эффект.
Дополнительные вводные: техника новенькая, исправная. Эффект появляется на различных устройствах, при разном сочетании их одновременного включения к электрической розетки. Напряжение, возникающее между корпусами и заземленными металлическими конструкциями примерно около 80 вольт переменного тока, PE-проводники кабелей от этой домашней техники в электрическом щитке никуда не подключены, при подключении PE-проводника к рабочему нулю, данный эффект теряется.
Как я вижу решение: изменение коммутации в электрическом щитке и доукомплектовкой его необходимыми устройствами защиты.

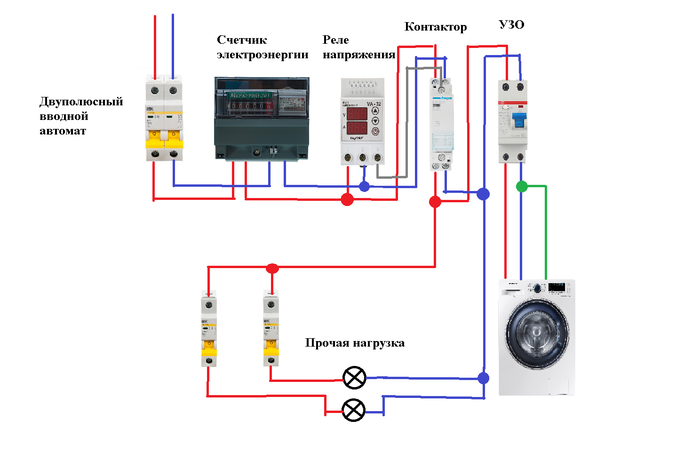

Схему прилагаю. Устройства на схеме приведены для ознакомления и не отражают установленные в реальности.
Моя логика работы всей этой схемы:
1) Осуществив зануление PE-проводника – решаем основную существующую делему.
2) Установка связки «Реле напряжения + контактор» решает вероятные задачи с общедомовой электрической сетью при отгорании общего нуля. При всем этом, все реле напряжения, которые я лицезрел, разрывают только фазу, а в ситуации с отгоранием нуля получится так, что напряжение по нулевому и PE-проводнику попадет на корпусы домашней техники, для этого и нужен контактор (который порвет оба проводника) под управлением реле напряжения.
3) Установка УЗО даст защиту при вероятном поражения по цепи «фазный проводник – заземленные железные конструкции».
1) Нет ли каких-либо, неочевидных для меня, моментов которые могут иметь значимость?
2) Не будет ли неверных срабатываний УЗО по таковой схеме подключения?
3) Можно ли отыскать контактор 32А в выполнении как обыденный автомат? Если да, то сможете указать модель.
4) Сможете ли дать подсказку модель электромеханического УЗО типа А номиналом 16А и током уставки 10 мА?
5) Может быть дадите еще какие-то отличные советы?
P.S.: почитал подобные темы в обществе и в вебе, схожих тем (“от стиральной машинки лупит током”) сильно много. Неувязка, судя по всему, распространенная и всюду рекомендуют одно и тоже: инспектировать не вышел ли из строя ТЭН и нет ли нигде замыкания проводки на корпус, но, как я сообразил, это не так – дома воссоздал подобные условия и ситуация воспроизвелась.
Если к данной схеме не будет каких-либо суровых замечаний, то может быть это кому-то поможет решить делему.
