Как подключить два провода к трем

До работы по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение проводов люстры

Контакты для подключения к проводам проводки на люстре обозначается следующими латинскими знаками:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто — зеленоватого цвета.

Наносить маркировку на люстрах стали совершенно не так давно, и в люстрах, выпущенных издавна, обозначений может не быть. В таком случае придется разбираться без помощи других.

О подключение в люстре заземляющего провода

В современных люстрах с железной арматурой устанавливается заземляющий провод желто — зеленоватого цвета. Обозначается заземляющий провод латинскими знаками РЕ. Если в квартире проводка выполнена с заземляющим проводом (он должен быть желто — зеленоватым , но может быть и любого цвета), то его тоже необходимо подсоединить к клемме, к которой подсоединен желто — зеленоватый провод люстры.

В домах старенькой постройки квартирная проводка обычно выполнена без заземляющего проводника. В старенькых люстрах либо тех, арматура у каких из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не воздействует, так как делает только защитную функцию.

На фото провода, выходящие из потолка и люстры, изображены белоснежным цветом, и это не случаем. Не существует одного интернационального эталона на цветовую маркировку проводов в электрической сети, а в люстрах – тем паче. Ну и в Рф цветовая маркировка электропроводов с 1 января 2011 года поменялась. Только заземляющий провод РЕ в спецификациях всех государств маркируется желто — зеленоватым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, нужно обесточить проводку. Для этого следует выключить соответственный автоматический выключатель в распределительном щитке и проверить надежность отключения при помощи индикатора фазы.

Схемы подключения люстры

Невзирая на все обилие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения довольно провода, выходящие из потолка верно соединить с выводами клеммы, установленной на корпусе люстры. Работа обычная и по силам хоть какому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

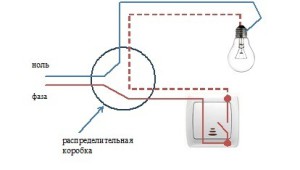

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в проводке обычно не вызывает затруднений. Довольно два провода, выходящие из потолка, соединить при помощи любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов проводки в текущее время запрещена, но в безнадежной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру способом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для увеличения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Лучше это правило соблюдать. Но на практике об этом никто не думает, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

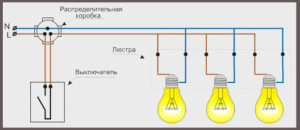

Если люстра имеет несколько рожков, но из нее выходит только два провода, то означает, все лампочки снутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и поболее

Разглядим более непростой вариант подключения люстры, провода в ней соединены для способности включения каждой лампочки раздельно. Для нашего варианта все пары проводов от патронов, вне зависимости от их количества, нужно соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на рисунке розового цвета).

Возможно обойтись без установки перемычки. Довольно отвинтить винты у первой и третьей клемм, вытащить провод, идущий от левого патрона из первой клеммы, и воткнуть в третью, вкупе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. Прежде всего необходимо разобраться с проводами, выходящими из потолка, – отыскать общий провод. Это просто выполнить при наличии индикатора фазы.

Для поиска общего провода необходимо включить обе кнопки на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. Зависимо от того, какой провод размыкает выключатель, фазный либо нулевой, вероятны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В данном случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже нетрудно разобраться с подключением. Необходимо подсоединить к люстре любые два провода из потолка и включить обе кнопки выключателя. Если свет загорается, означает, соединение вышло с общим проводом и одним из идущих от выключателя. Можно так все и бросить. Если есть желание разобраться в проводах до конца, необходимо перебором подключиться так, дабы при включении обеих кнопок на выключателе свет не зажигался. Таким макаром получится отыскать провода, идущие от выключателя.

Остается зажать в клемме общий провод и хоть какой другой, идущий из потолка с парой проводов люстры. Если необходимо, подключить люстру, дабы свет врубался хоть какой из 2-ух кнопок выключателя, то ставим перемычку (на рисунке розового цвета) либо зажимаем провода, которые на рисунке соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если необходимо, дабы врубались не все лампочки многорожковой люстры сразу, а группами, то люстру необходимо подключить по приведенной схеме. Неотклонимым условием является наличие двухклавишного выключателя. Подключать двух- либо трехрожковую люстру необходимо по методике, описанной чуть повыше. Определяется из 3-х выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Еще легче будет совладать с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр
от одноклавишного выключателя

В помещении большой площади, либо если установлен навесной потолок, для неплохого освещения приходится устанавливать несколько люстр либо точечных осветительных приборов встроенных в потолок, которые нужна включать сразу одним одноклавишным выключателем.

Время от времени нужно подключить выключатель таким макаром, дабы можно было ним включать свет сразу в 2-ух, 3-х и поболее помещениях. В таком случае люстры либо осветительные приборы подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Любая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все находится в зависимости от схемы прокладки проводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше варианта подключения, когда из потолка выходит два провода, а из люстры – три либо несколько.

Схема подключения 3-х люстр
от 1-го трехклавишного выключателя

Если в одном либо нескольких помещениях необходимо включать раздельно каждую люстру от 1-го трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Таковой вариант подключения осветительных приборов нередко применяется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение врубается соответственная люстра.

Подключение люстры
к блоку выключателей Viko (Вико) с розеткой

Время от времени вблизи с выключателем нужна установить дополнительно розетку. При таковой необходимости целенаправлено поменять установленный выключатель на блок, состоящий из выключателей и розетки, к примеру Viko (Вико), изображенного на фото. Выключателей для люстры в блоке бывает от одной кнопки до 4. Так что есть возможность подобрать подходящий. На фото – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре необходимо по приведенной ниже схеме. Видите ли, схема не достаточно чем отличается от подключения люстры к обычному выключателю, кроме дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в согласовании с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены напротив. Если стоял, к примеру, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а применять свободный, переключив его в распределительной коробке к нулю либо фазе, зависимо от того, какой идёт провод на выключатель.

Наращивание либо удлинение проводов
при подключении люстры

На данный момент при ремонте квартиры стали устанавливать навесные потолки. В особенности популярны натяжные. Они имеют прекрасный вид, фактически не изнашиваются, бывают всех цветов с глянцевой и матовой поверхностью, не страшатся воды. Натяжные потолки инсталлируются на расстоянии 5–10 см ниже от имеющейся плоскости потолка, потому длины проводников для подключения осветительных приборов становится недостаточно. Нужна нарастить их длину.

Сложность задачи состоит в том, что добраться до места сращивания проводов для подключения люстры либо других осветительных приборов после монтажа потолка будет нереально без его демонтажа. Означает, соединение должно быть выполнено очень надежным методом. Соединение проводов в недоступных местах при помощи клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут с течением времени ослабеть, и будет нужно их подтянуть.

В статье веб-сайта «Соединение перебитых в стенке проводов» тщательно в фото рассмотрены методы соединения дюралевых и медных проводов между собой, как раз подходящих и для варианта удлинения проводов для подключения люстры либо других осветительных приборов. Для надежного соединения при наращивании дюралевых проводов медными рекомендую прочесть статью «Как соединять дюралевые провода». Для удлинения проводов для подключения люстры к навесному потолку подойдет один из обрисованных в статье методов, на резьбе либо неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено 6 стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток употребления не превзойдет 3 А. Таковой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная проводка обычно выполнена проводами сечением более 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не думать. При подключении люстры со светодиодными лампами о сечении провода тоже можно не волноваться.

При подключении люстры либо осветительных приборов с галогенными лампочками на напряжение 12 В ток употребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора либо адаптера до ламп люстры необходимо высчитать при помощи приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения проводки, то о нагрузочной возможности электропроводов можно выяснить из статьи «Выбор сечения провода».

Если люстра либо осветительный прибор потребляет значимый ток, другими словами смысл задуматься о подмене ламп накаливания современными источниками света, – светодиодными лампами, ток употребления которых в 10-ки раз меньше, чем у ламп накаливания.

Задать вопрос создателю статьи, бросить комментарий

Жека 19.11.2012

Здрасти, подскажите пожалуйста вот у меня в квартире на люстре четыре лампочки, и все врубаются одноклавишным выключателем. Там два провода, как мне их поделить на двухклавишный выключатель, дабы врубались по две лампочки раздельно, а не четыре сходу?

Здрасти, Жека!
Необходимо отыскать в корпусе люстры, где соединены пары проводов, идущих от патронов, в которые вкручиваются лампочки. По одному проводу от патронов бросить соединенными как есть (эти четыре соединенных провода будут общими для всех патронов). 2-ое соединение необходимо поделить на две части, по два провода. От этих соединений пойдут два провода на двухклавишный выключатель.
Если из потолка выходит только два провода, выполнить включение лампочек люстры раздельно без прибавления еще 1-го провода и установив только 2-ух клавишный выключатель не получится.

Как верно последовательно подключить розетки в квартире

Система проводки невозможна без установки розеток. Без точек доступа к питанию не будут работать приборы и оборудование. При всем этом величина нагрузки на сети электропитания в современном мире очень высоки, потому принципиально выполнить правильное последовательное подключение розеток.

Имеющиеся методы подключения

Розетки в количестве больше 2-ух штук соединяются 3-мя методами: последовательно, параллельно и смешанно. Электрики применяют другие определения – звездой (для первого варианта), шлейфом (для второго). До того как избрать один из способов, нужно узнать плюсы и минусы каждого, и избрать подходящий для определенной квартиры.

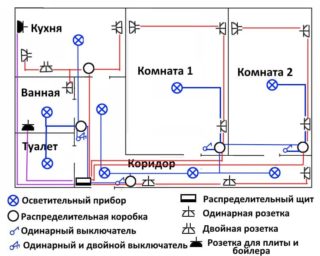

Если в помещении проведена электрика, принципиально учесть метод разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка.

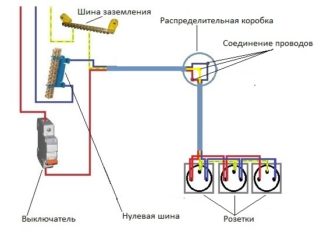

Параллельное подключение

Сущность способа – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрического оборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом метода является независящая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет на сто процентов. В таковой ситуации проще отыскать разрыв и убрать неисправность.

Очередной минус – расход кабеля. Для каждой розетки тянут отдельный провод от распределительной коробки. Длина выходит значимой.

Последовательное соединение

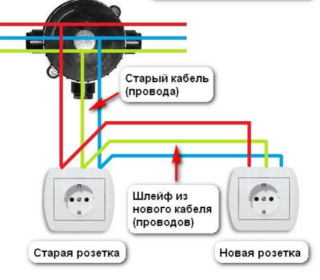

Подключение шлейфом значит последовательный переход от первой розетки к следующей. Заместо скруток проводов применяются контакты устройств. На 1-ый механизм подключают фазовый и нулевой кабели, позже на следующий и последовательно до последнего.

Метод «чистом виде» применяют изредка. К примеру, если необходимо поставить дополнительную розетку либо выключатель либо переставить одно из устройств на некоторое расстояние. Во 2-ой ситуации старенькую точку доступа оставляют, от нее проводят к новенькому месту – так меньше придется штробить стенки.

К розеткам, соединенным шлейфом, запрещено подключать приборы с большой мощностью. Кондюки, печи микроволновые и обыденные, стиральные машинки и другие подобные устройства нужно питать от других точек доступа. В последовательной системе к одной сети подключено много розеток, потому нагрузка ложится на каждую.

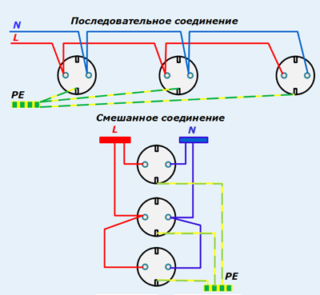

Смешанное соединение и заземление при последовательном подключении

Если принято решение применять последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный метод. Сущность способа заключается в следующем:

1. К распределительной коробке от общедомового щитка подводят центральный кабель.
2. На подготовительном плане проводки выбирают более отдаленную точку доступа к питанию.
3. Избранная розетка подключается от кабеля распредкоробки.
4. От этого устройства запитываются другие.

Таковой метод увеличивает надежность сети. Если розетка выходит из строя, другие продолжают работать. Отключение всей системы может быть исключительно в случае неисправности основного кабеля, скрутки в распредкоробке.

Заземление – неотклонимый пункт. При последовательном соединении, если провод сгорит на одной точке, другие получаются без защиты. Лучший метод соединить розетки между собой для заземления – смешанный. Основной кабель закрепляют у потолка, потом делают ответвления на каждую точку доступа.

Такая техника имеет минусы – большая длина применяемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Дабы точно знать, можно ли в сеть включать высокомощные приборы, нужно рассчитывать напряжение до шага проводки кабелей. Четкий расчет поможет избрать, как подключить розетки в конечном итоге – последовательно, параллельно либо смешанно.

Кольцевое соединение

Схожий метод подключения является редкостью в постсоветских странах. Способ имеет ряд неопровержимых преимуществ, потому в ближайшее время набирает популярность.

Как верно соединить розетки между собой при кольцевом соединении:

1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
3. В последнюю очередь проводят ответвления на каждую точку доступа.

Если происходит перегорание либо поломка одной части провода, при кольцевом соединении устройства продолжают работать, так как электричество поступает со 2-ой стороны кольца. Чинить все равно необходимо, но электропитание сохранится. Надежность системы сравнима с параллельным соединением розеток. Минус – расход провода выше по сопоставлению с традиционными методами.

Как избрать верный метод

Дабы избрать параллельное либо последовательное подключение розеток, нужно просчитать несколько характеристик: сумма средств, которые можно издержать на проводку, мощность оборудования и отделка стенок (возможность и желание переделывать ремонт в случае поломок).

Хорошим методом считается подключение 2-ух розеток к одному проводу щитка либо распределительной коробки – параллельное соединение. Если в помещении не предвидено огромное количество розеток и устройств (к примеру, только телек), подойдет шлейфовый способ.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недочетов и ограничений. В большенном помещении и значимом числе массивных электроприборов нельзя применять таковой метод – нагрузка выходит очень высочайшей. Лучше запараллелить розетки либо применять кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Очередной минус – неравномерное рассредотачивание напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Поэтому в помещениях жилого и производственного предназначения последовательное подключение не применяют. Но в елочных гирляндах и других применять можно.

Плюсы и минусы

Дабы найти лучшую схему подключения розеток и выключателей, нужно приготовить план проводки, высчитать количество устройств и вероятную наивысшую мощность. При всем этом в только построенных зданиях нужно спланировать будущие способности без излишней скромности: дополнительный телек, покупка отдельной морозильной камеры и схожее.

На базе приобретенных данных выбирают тип подключения. К преимуществам последовательного способа относят:

• обычная система подключения и сборка цепи;
• возможность отрегулировать уровень напряжения, выполнить меньше;
• можно применять один предохранитель на цепь.

Минус становится естественным после возникновения дефектов – если сломается одна розетка, другие работать не будут.

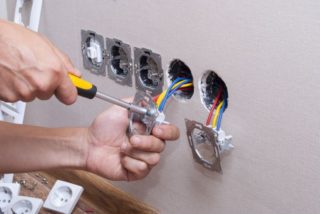

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории небезопасных. Даже маленькое напряжение приводит к ожогам, поражениям и другим противным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в каком проводятся работы;
• проверить участок до особым устройством (можно включить устройство в сеть);
• применять резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, нужна спайка;
• не допускается контакт с соединенными обнаженными кабелями;
• избытки не должны «торчать» — укорачивают, закладывают в стенку;
• инспектировать подходят ли приборы для работы с применяемым уровнем тока и напряжения.

Подключить розетки обозначенными методами может каждый. Схемы имеют достоинства и недочеты, перед окончательным выбором принципиально установить мощность оборудования и метод разветвления проводки.

Как подсоединить люстру к выключателю своими руками

Вы приобрели люстру, принесли коробку домой и узрели, открыв ее, что все детали лежат по отдельности. Если сборка и установка достаточно обыкновенные, то с подключением могут появиться трудности.

Как подсоединить люстру, если из нее и от выключателя идет различное количество проводов?

Есть ли универсальная «формула» подключения, которая подойдет всем светильникам?

От чего зависит схема подключения

Этапность и сложность работ зависят от 3-х причин:

1. Количество проводов, выглядывающих из потолка;
2. Количество проводов, выглядывающих из люстры;
3. Количество кнопок на выключателе.

Малозначительные конфигурации схема подключения будет претерпевать зависимо от количества лампочек в люстре, которые необходимо поделить на две секции и подключить к двойному выключателю. Если же подсоединяться осветительный прибор будет к одноклавишному выключателю, то все упрощается: все лампочки должны соединяться параллельно.

Поиск нуля

Хоть какое подключение люстры начинается с поиска общего провода – нулевого. Он будет подключен к сети всегда, в то время как фазы предназначаются для замыкания и размыкания электрической цепи. Поиск нуля не составлял труда, если б при устройстве проводки электрики соблюдали цветовую зависимость. Но так как это не так, придется пользоваться индикаторной отверткой либо мультиметром.

Если из потолка выходит пара проводов:

1. Замкните фазу выключателем;

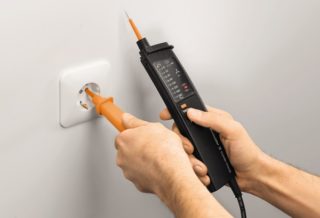

2. Дотроньтесь индикаторной отверткой до каждого обнаженного кончика проводов, идущих из отверстия в потолке;
3. Тот провод, при соприкосновении с которой диодная лампочка на отвертке загорелась, является фазой. Пометьте его латинской буковкой L;
4. Другой провод – общий, его необходимо обозначить буковкой N.

Если из потолка выходит тройной кабель, то отыскать ноль можно 3-мя методами:

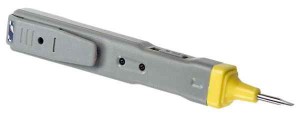

• При помощи индикаторной отвертки (не самый достоверный способ, так как работает исключительно в верно сооруженной проводке);
• При помощи мультиметра (надежный способ, но просит наличие тестера);
• Методом разборки выключателя при подготовительном обесточивании квартиры (накрепко, но муторно).

Как находить ноль при помощи индикаторной отвертки вы уже понимаете. Непринципиально, сколько проводов выглядывает из потолка, только ноль не покажет наличие напряжения. Но если проводка сооружена с нарушением правил, то помеченный нулем провод возможно окажется фазой. Дабы проверить корректность, довольно при отключенном выключателе попарно коснуться щупами мультиметра всех проводков. Если нигде напряжения не найдено, то итог, показанный отверткой с индикатором достоверный.

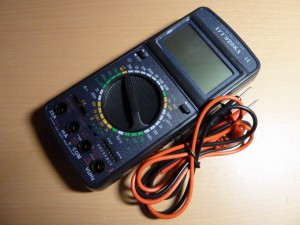

В случае некорректно сооруженной проводки воспользуйтесь тестером для поиска нуля:

1. Поставьте режим измерения переменного напряжения на мультиметре;
2. Одну кнопку выключателя включите, а другую – отключите;
3. Коснитесь щупами каждой пары из числа тех, что можно составить из тройной подборки;
4. Отогните в сторону два кабеля, между которыми мультиметр обозначил напряжение. Нулевой будет посреди них;
5. Переключите кнопки выключателя в оборотном порядке. Та, что была включена, должна стать отключенной, и напротив;
6. Проверьте, пропало ли напряжение между 2-мя отогнутыми проводами? Если да, то вы все верно сделали;
7. Сейчас одним щупом коснитесь третьего, отдельного провода, а другим – 1-го из числа тех, что находятся в отогнутой паре;
8. Если напряжение появилось, то этот провод из пары и есть ноль. Если нет, то переставьте щуп от первого провода в паре ко второму;
9. Если напряжение появилось между отклоненным и вторым в паре проводами, то этот 2-ой в паре и есть ноль.

Последний метод, разбор коробки выключателя, начинается с обесточивания квартиры методом перевода соответственного рубильника в щитке в положение «выключено». Разобрав выключатель, вы увидите три провода. Два из них подводятся кнопкам, а 3-ий – впрямую идет к потолку. Это и есть нуль.

Если из потолка выходит два провода

Для подключения люстры с 2 проводами довольно соединить нуль из коробки рассредотачивания прямо с нулем из осветительного прибора. Фазу подключают к выключателю и люстре. Если в осветительном приборе более одной лампы, то поначалу необходимо соединить нули лампочек, и только позже соединить с проводом, идущим от коробки. То же самое необходимо выполнить с фазами: поначалу соединить фазные проводки от лампочек, потом подключить их к выключателю через фазу.

Внимание! Соблюдайте технику безопасности. Для этого обесточьте квартиру, выключив соответственный рубильник в щитке. Нельзя быть уверенным, что вы обезопасили себя от поражения током, только нажав на кнопку выключателя. Бывают ошибки, и размыкается не фаза, а ноль. А это означает, что к выключателю напряжение идет повсевременно, независимо от его положения «включено» либо «выключено».

Подключение люстры с 3-мя проводами в случае, когда из потолка выходит только два, может быть только к одноклавишному выключателю. При всем этом соединяют нуль с нулем, фазу с фазой, а оставшийся люстровой фазный провод изолируют.

Если из потолка торчит три провода

Как подключить люстру к выключателю, если из потолочной щели выводится три провода? Здесь есть 2 варианта: когда у люстры 2 выходящих провода либо их 3. Разглядим методы соединения люстры с выключателем в каждом из случаев.

А из люстры только два

В данном случае необходимо произвести подключение люстры к одинарному выключателю, так как производителем было задуман только один вариант работы: все лампы включены. Тогда вторую фазу, выглядывающую из потолка, необходимо кропотливо изолировать. А схема подключения будет смотреться как в рассмотренном выше примере.

Если у вас двухклавишный выключатель, то можно отыскать выход:

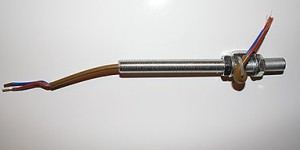

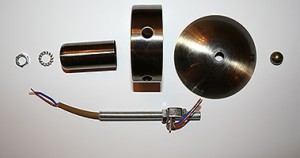

1. Разберите корпус люстры, дабы добраться до центрального стержня, в каком заключен двужильный провод;

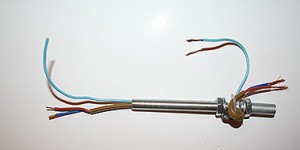

2. Поменяйте двужильный кабель трехжильным. Можно поступить по другому: просуньте 3-ий проводок, не вынимая двужильного. Но у него должно быть такое же сечение;
3. Соберите корпус вспять.

Сейчас из люстры выходит не два, а три провода. Как подсоединить люстру с тройкой проводов к потолку с таким же количеством жил в кабеле, разглядим ниже.

И из люстры тоже три

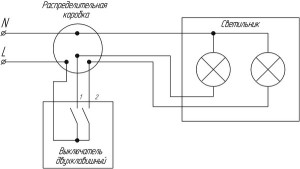

Схема подключения люстры с двойным выключателем заключает отличие в том, что от ламп провода делят на две группы. Из потолка же выходит два фазных провода, один – для первой, другой – для 2-ой группы люстровых ламп. А ноль подсоединяется каждой из групп. Таковой метод подключения позволяет эксплуатировать люстру в 3-х режимах:

• Мерклый (включена кнопка, соединяющая наименьшую группу);
• Равномерно броский (включена кнопка, соединяющая огромную группу);
• Броский (включены обе кнопки выключателя, светит любая из групп лампочек).

При всем этом в каждой группе должна быть хотя бы одна лампа. Это означает, что схема подходит для люстр с 2, 3, 4 и даже с 5 лампами и поболее. В каждой группе может быть случайное число ламп.

Схемы подключения люстры с разным количеством ламп

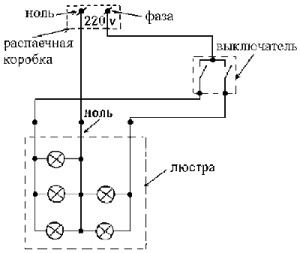

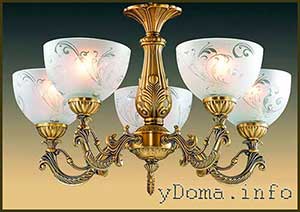

На рисунке выше показано, как можно произвести подключение пятирожковой люстры к двухклавишному выключателю. Но это не единственный вариант выполнения: в первой группе можно было бросить одну лампу, а оставшиеся 4 штуки соединить во вторую секцию.

А вот вам наглядный пример подключения люстры с 3 лампами. А вблизи – с 2-мя. Можно разбрасывать лампы по группам в случайном порядке – вот главное, что необходимо осознать.

Подключение люстры к двум одноклавишным выключателям

Вы желаете соединить люстру сходу с парой выключателей? Тогда выбирайте проходные модели, отличающиеся от обыденных наличием не 2-ух, а 3-х контактов. Как верно подключить люстру на два выключателя?

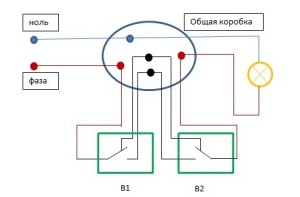

Схема подсоединения проиллюстрирована на рисунке ниже. Она дозволит для вас управлять освещением в 2-ух различных помещениях квартиры. Видно, что обобщенный вывод подключается к люстре, а оставшиеся два контакта служат для подключения выключателей между собой. Но таковой метод подключения люстры лучше предугадать заблаговременно, до полгого ремонта. По другому после сооружения дополнительной проводки для вас будет нужно косметический ремонт.

Для вас осталось найти подходящую схему подключения люстры и воплотить ее в жизнь. Но если у вас остались сомнения по поводу корректности ваших действий, лучше обратиться за помощью к спецу. Работа с электричеством – дело, которое не терпит безответственности.
