Обусловиться, каким из методов подключить домофонное устройство, не прибегая при всем этом к помощи наладчиков, – дело принципиальное. Верный подход поможет установить блок на калитку либо входную дверь, выполнить установка монитора с панелью домофона своими руками. Как правильным окажется выбор девайсов, очередность действий, покажет конечный итог – идеальная работа устройства.
Как устроен домофон, его модули
Виды домофонов разделяются зависимо от количества юзеров (одно и многоабонентские), также по нраву работы (с аудио- и видеосвязью). В большинстве случаев в набор входят:
- трубка домофона;
- модуль вызова;
- запорное устройство;
- источник питания;
- соединительные разъемы и кабели.
С трубкой все понятно – это блок, который нужна для связи владельцев дома с абонентами снаружи. Модуль вызова предназначен для оборотной цели. С этой панели осуществляется набор кода, также управление замком (если применяется особый магнитный ключ). Запорное устройство, работающее по принципу электромеханического (электронного либо электрического) замка, аналогично ригелю в стандартной двери: это узел, предотвращающий доступ сторонних в подъезд, помещение, квартиру.
Принципиально. Без источника питания и соединительных проводов все обозначенные части домофона не будут нормально работать, получать электрический ток. Потому данному шагу монтажа придается особенное значение.
Методы подключения многоквартирных подъездных домофонов
Установив домофон в подъезд, жильцы коллективным решением ликвидируют огромное количество заморочек. В том числе и по ограничению доступа ненужных гостей. Определенная квалификация и познание электрической схемы домофона позволят выполнить установку даже непрофессиональным монтажникам.
Многоквартирные конструкции разделяются на 2 разновидности:
- Цифровая.
- Координатная.
Оба типа идентичны по механизму работы и комплектности, но отличаются методами коммутации внутреннего телефона (трубки) в квартире. Более распространенные марки оборудования – Metakom, Eltis, Cifral, Vizit, Commax, Laskomex.
Цифровая система
Установка цифровой домофонной сети, согласно смете, обойдется дороже, чем координатной. Дело тут не только лишь в более сложной схеме подключения, но и в оборудовании. А для многоквартирного дома его пригодится много, беря во внимание разветвленную коммутацию, поэтажную разводку. Вот и думайте, что лучше для установки домофона. А заодно согласуйте принятое решение с другими жильцами.
Число обслуживаемых абонентов ограничено: до 255 человек. К главной магистрали, пересекающей подъезд по вертикали, подводятся провода от отдельных абонентских трубок. Схема подключения – параллельная.
Внимание. Суровый недочет решения прячется во связи абонентов между собой, невозможности случайного отключения без проведения перенастройки. Потому любые форс-мажорные происшествия, включая повреждения магистрали либо плановые ремонтные работы, требуют повторной наладки всего комплекса оборудования.
Координатная система
Данный метод отличается некоторой наружной сложностью: многожильным кабелем раздельно подключаются 10-ки и единицы, образующие номер квартиры. Некоторые трудности монтажа компенсируются независящей, надежной работой домофона у каждого абонента. Поломка отдельных трубок не оказывает влияние на функционирование всей сети.
Единственная тонкость – тщательное следование полярности при подключении внутриквартирных магистралей. Допускается применять терминалы (трубки) нескольких производителей, они могут быть не одинаковыми.
Этапы монтажа и схемы подключения
Представим, вы приняли решение без помощи других заняться установкой домофона. Не принципиально, что послужило этому предпосылкой, – завышенные цены монтажников либо несогласие со сметой расходов в целом. Весь процесс, для простоты реализации, разбивается на отдельные этапы.
К ним относятся:
- Коммутация с внешней вызывной панелью. Начать лучше от квартиры, равномерно двигаясь к распределительному щиту на площадке. Кабель укладывается в особом рукаве – пластиковом либо железном. Задачка заключается в подведении провода к коммутационному модулю либо конкретно к внешнему блоку, расположенному у входа в подъезд.
- Установка трубки. Заблаговременно определяют место установки, так, дабы обладателям было комфортабельно воспользоваться (с боковой стороны от входной двери в квартиру). Держатель крепится к стенке, дверному косяку шурупами либо дюбелями резвого монтажа.
- Конкретно подключение. Открыв панель трубки, можно найти электрические контакты (зажимные клеммы). Если их 2, то предусмотрена установка 1-го терминала, 4 контакта молвят о способности монтажа дополнительной трубки.
Данный метод обрисовывает «длинный» путь, предусматривающий управление электрозамком на входной двери в подъезд. Но существует и облегченный. Для его реализации вызывной модуль устанавливается на площадке, а внутренний блок применяется для видео (аудио) связи с гостем.
Кнопка выхода и вызывной панели
Вызывная панель – это особый клавиатурный блок с датчиком для магнитного ключа. Может оборудоваться экраном, упрощающим набор кода вызываемого абонента. Устанавливается снаружи подъезда, должна сохранять работоспособность в критериях пониженной температуры, осадков.
Тип монтажа – потайной, панель утапливается в поверхность. Для этого будет нужно поработать электроинструментом, создавая нужное углубление. Кнопка выхода, напротив, находится снутри квартиры. Нередко располагается на панели держателя трубки (самой трубке). Отправляет сигнал на запорное устройство (электромеханический замок) для открытия двери.

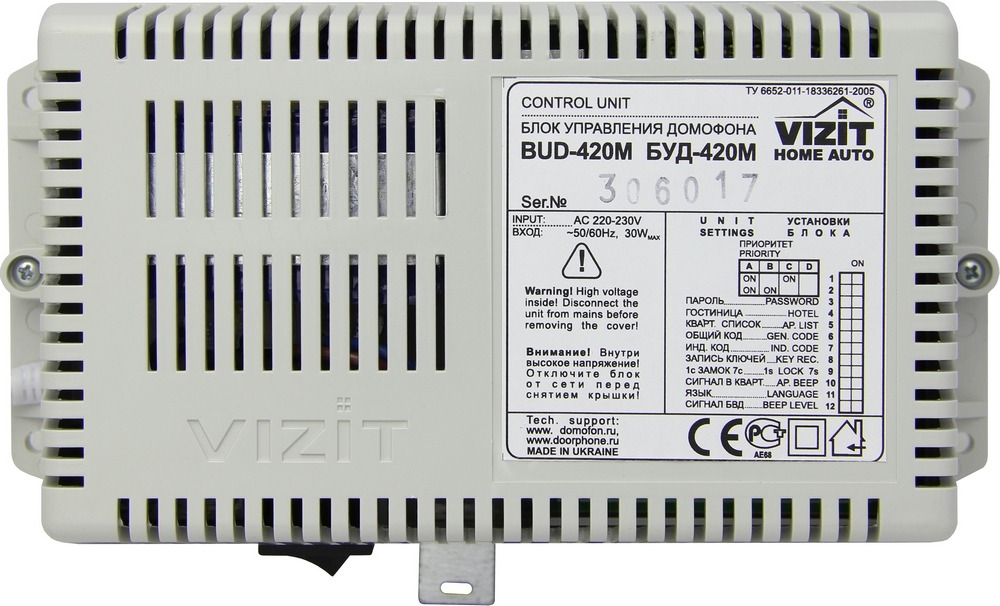

Блок коммутации и питания
Данное устройство обеспечивает все модули энергией, трансформируя ее из получаемых в бытовой сети 220 Вольт в требуемые для функционирования устройства. Как правило это 12 Вольт. А от того, какое напряжение в домофоне, как этот параметр стабилен, зависит работоспособность системы.
Коммутационный блок сводит сигналы от разрозненных трубок, обеспечивает их связь с вызывной панелью и электрозамком.
Нередко располагается на площадке, в особом щитке. При его установке соблюдаются требования электробезопасности.
Электромагнитный замок
Один из узлов системы, обеспечивающий безопасность жильцов. В обычном состоянии ток подается на катушку, препятствуя открытию двери. По сигналу с вызывной панели (после воздействия магнитного ключа) либо по команде из квартиры замок обесточивается, отпуская пластинку двери.
Схема подключения магнитного замка домофона предугадывает прокладку питающего кабеля к распределительному щитку (сетевому адаптеру). По типу замки могут быть затратными либо врезными, это оказывает влияние на объем работ по установке. Основное условие – точность и аккуратность. На сто процентов смонтированный замок должен обеспечивать притягивание ригеля, а после подачи управляющего сигнала – точное срабатывание, открытие двери.
Трубка
Относится к стандартному оборудованию, имеет унифицированную конструкцию. Снаружи припоминает проводной телефон облегченной конструкции, с микрофоном, динамиком, но без наборной панели. Установка трубки сводится к выбору места размещения. Еще он должен обеспечивать надежную фиксацию в нерабочем положении, удобство использования.
Кабели
Так как работа домофона связана с электричеством, для его подключения применяются кабели. Это может быть комплектная либо раздельно обретенная продукция. Для электрозамков нужен силовой кабель сечением более 2х0,75 квадратных мм. К примеру, ШВВП. Для коммутации применяются кабели «витая пара», слаботочные. Советы можно отыскать в руководстве по эксплуатации домофона.
Подключение
При подключении домофона, трубок соблюдается полярность. Если проигнорировать данное условие, то, как минимум, устройство будет работать нечетко, с помехами. А то и откажет. Для правильной коммутации руководствуются схемой, применяют тестер. Все зажимные, клеммные контакты совсем затягивают.
Пусконаладочные работы
После окончания монтажа остается отрегулировать срабатывание замка (выставить зазоры), достигнуть точной реакции на нажатие управляющей кнопки из квартиры.
Стоит сберегать на проф монтаже
Услуги монтажников обходятся дорого, но при всем этом подрядчик лучше обустроен инвентарем, обладает опытом установки подобного оборудования. При желании, имея исходные способности работы с электрическим оборудованием, установка домофона не тяжело выполнить самому. Но при неблагоприятном стечении событий, критичных ошибках ценой вопроса станет полная замена покоробленного оборудования. Потому если нет убежденности в собственных силах, то лучше довериться экспертам.
Направьте внимание. Спецы по монтажу не только лишь точно знают, как домофон устроен и работает, но и обладают отработанными методами установки системы в многоквартирном доме. Они гарантируют точное срабатывание замка, отсутствие сбоев. Самостоятельное выполнение работ накладывает на установщика обязательства за финал операции.
Примерная цена монтажных работ
Цена услуг находится в зависимости от объема (одна квартира, весь подъезд), трудности (аудио домофон, видеоустройство), типа оборудования. В среднем, цены начинаются от 1,5 тысячи рублей. Это установка затратной вызывной панели. Врезная обойдется в 3 раза дороже.
Коммутация домофона в многозадачную сеть удаленного доступа обойдется в 3,5 тысячи. Вызывной блок на многоквартирный дом будет стоить до 10 тыщ рублей. При рассредотачивании сметы на нескольких жильцов цена работы обойдется дешевле, чем для единичного заказчика.
Заключение
Современные домофоны отличаются надежностью, доступностью, возможностью расширения функций. Их установка связан со специфическими трудностями, хотя и может быть осуществлен своими силами. Выбирая метод монтажа, принимая либо отказываясь от услуг спец организации, нужно взвесить все «за» и «против», дабы потом не пришлось жалеть о содеянном.
А верно смонтированное оборудование будет безотказно работать, обеспечивая чистоту и порядок в подъезде, гарантируя отсутствие ненужных визитеров.
Николай Игнатов/ создатель статьи
Действующий сотрудник управляющей компании. Пишу, помогаю, консультирую. Обращайтесь, помогу. Мой профиль ВКонтакте.
Установка домофона в личном доме своими руками
Крепкие двери и замки — гарантия безопасности личного дома. Но очень нередко проникновение в жилье происходит в тот момент, когда владелец дома сам открывает дверь перед случайным гостем, который оказывается злоумышленником.
Исключить возможность такового варианта поможет установка домофона в личном доме. Он дает возможность управлять электромагнитными замками, удаленно пообщаться с гостем у дверей либо ворот на участок и даже зафиксировать его на видео.
Дабы мало сберечь можно установить домофон своими руками в личном доме.
Установка своими руками
Подключение домофона в личном доме своими руками начинается с предварительной части. Но до этого необходимо знать, как избрать домофон для пригородного участка. Узнаем дальше, что для этого нам пригодится.
Подготовка к монтажу
Сперва нужно составить план расположения частей системы и приготовить место для их монтажа.
На основании плана нужно высчитать необходимое количество кабеля для подключения домофона. Пригодится 5-6 жильный кабель, а для организации видеосвязи может потребоваться отдельный коаксиальный кабель.
Соответственно, будут необходимы инструменты для прокладки кабеля и материалы для его герметизации. Для установки частей самого домофона необходимо приготовить шурупы и шуруповерт.
Если вы собрали нужные инструменты, продолжим установка домофона в личном доме своими руками. к содержанию
Установка вызывной панели
Вызывная панель — это устройство которое устанавливается на улице и применяется для связи с трубкой домофона либо другим элементом коммуникации с гостем. Уличная вызывная панель должна быть рассчитана на большой спектр температур и сделана в гидрозащищенном корпусе.
Совет! Лучше также позаботиться об антивандальном выполнении, дабы злодей не мог разрушить ее. Вызывную панель следует располагать около входной двери либо ворот.
Панель разбирают, в задней крышке корпуса делают отверстия для провода и креплений, после этого устанавливают ее.
Для монтажа применяются стандартные крепления, вовнутрь заводят провод для подключения панели.
Панель установлена, остается только подключить провод и одеть верхнюю крышку. Но на этом установка домофона своими руками в личном доме еще не закончена.
Установка и подключение трубки
Трубка либо внутренняя панель домофона инсталлируются снутри жилья, там где будет комфортно разговаривать с посетителями и управлять открытием дверей. Обычно, ее располагают конкретно около дверей, закрепляя с помощью шурупов. к содержанию
Подключение блока питания
Блок питания выбирается исходя из наибольшего тока употребления домофона и электромагнитного замка. Установить блок питания можно в электрощитке.
Если щиток размещен далековато от места установки трубки домофона, их можно установить в одном месте, но необходимо позаботиться, дабы вблизи была электрическая розетка.
Прокладка кабеля и герметизация
Дабы соединить все элементы системы, нужно проложить кабель. Для работы домофона, обычно, хватит 4 жил, но лучше взять кабель с некоторым припасом.
Если домофон содержит камеру, то для организации видео наблюдения можно применять коаксиальный кабель.
Справка! При установке домофона на входную дверь все приборы размещаются компактно, потому прокладка отдельного кабеля может не потребоваться.
Проложить кабель можно как открытым так и закрытым методом. На улице кабель можно проложить прямо под землей. Дома удобнее применять открытую прокладку, так как она не подразумевает строй работ. В случае закрытой прокладки, кабель можно загерметизировать, используя монтажную пену.
После чего следует подключить все элементы системы.

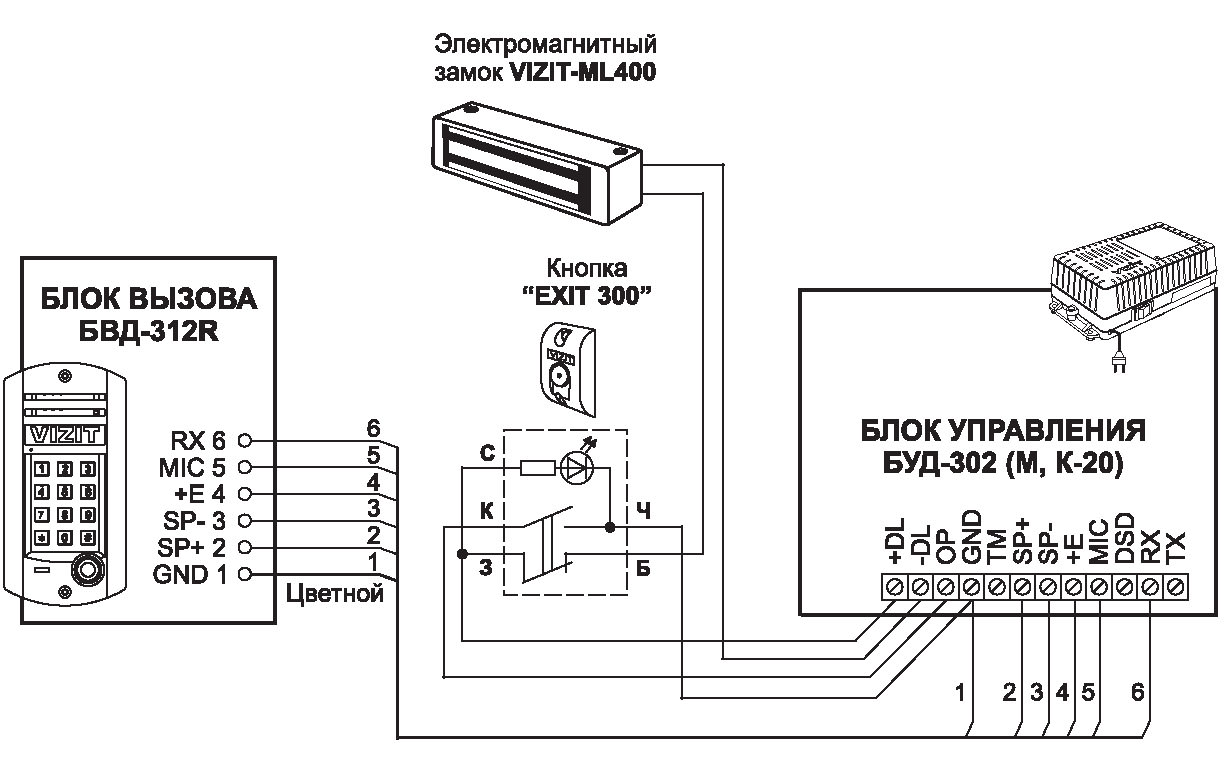

Схема и методы подключения
Схема подключения домофона в личном доме может различаться зависимо от модели устройства, но можно выделить общие принципы:
- От блока питания в электрощитке запитывается трубка либо внутренняя панель домофона и электрозамок.
- От вызывной панели идет провод для управления электрозамком.
- Трубка домофона соединяется с вызывной панелью. Как правило это три провода: общий провод, питание и аудио связь. В случае видео домофона добавляется очередной провод для видеосвязи.
- Для улучшения свойства видео изображения с камеры можно применять коаксиальный кабель. Камера соединяется коаксиальным кабелем с монитором, при этом для передачи видеосигнала лучше применять оплетку, это обеспечит защиту от помех. Если нужна запись изображения с видео домофона, то она организуется стандартными способами, с помощью видео регистратора или с применением платы видео захвата для компьютера.
- Домофоны могут иметь один либо два канала, что позволяют управлять сразу замками на воротах и на входе в дом. Схема подключения домофона с электромагнитным замком в личный дом показана ниже: Программирование ключей
Дабы можно было открывать электронный замок с помощью ключей, для начала их необходимо запрограммировать. Методы программирования зависят от определенных моделей домофонов и видов ключей, но в общем виде эта процедура следующим образом.
Ключи программируется с помощью контактного считывателя на вызывной панели. Во время первого включения вызывная панель выдает звуковой сигнал и идёт в режим ожидания.
В этот момент к контактному считывателю необходимо приложить 1-ый ключ для программирования. Он именуется мастер-ключом и дает доступ к программированию домофона. Другие ключи программируются аналогично.
Принципиально! Мастер-ключ необходимо хранить раздельно и применять только для программирования новых ключей.
Проверка на работоспособность
Сейчас вы понимаете, как установить домофон в личном доме. Заключительным шагом монтажа является проверка работоспособности системы. Необходимо проверить следующие моменты:
- Связь вызывной панели с трубкой. Для этого необходимо совершить пробный дозвон с вызывной панели и проверить, есть ли сигнал на домофонной трубке.
- Качество передаваемого звука либо видео изображения.
- Дистанционное управление замками. Находясь в доме необходимо испытать открыть и закрыть электронные замки на двери либо воротах.
- Открытие дверей с помощью ключа.
Если работают домофоны для личного дома, установка была верной. .
Сколько стоит установить домофон в личном доме?
Цена установки домофона в личном доме силами обученных профессионалов обойдется в благопристойную сумму. Может быть потребуются дополнительные издержки на прокладку кабеля, в том числе на строй работы при сокрытом монтаже проводки. Потому лучше знать, как установить домофон в личном доме без помощи других.
Домофон — хорошее средство для обеспечения безопасности личного дома. Он дает возможность разговаривать с посетителями не открывая дверей, а при наличии камеры — фиксировать всех входящих в дом либо на придомовую местность. Если знать, как подключить домофон в личном доме своими руками, то можно сберечь средства на вызове профессионалов.
