Теплые полы достойная кандидатура радиаторному отоплению. При эксплуатации они делают природный локальный климат в помещении, где ноги остаются всегда в тепле, а в области головы преобладает прохладная температура. Единственным и значимым недочетом теплых полов является потребление огромного количества электроэнергии, что ведет к неоправданным каждомесячным затратам. Дабы убрать эту делему, нужно приобрести и установить датчик температуры теплого пола и термостат.

Общая черта дополнительных оборудований

Температурный датчик и термостат это две неотъемлемые части дополнительного оборудования для теплого пола. При их использовании потребитель сам устанавливает и регулирует желаемую температуру для жилого помещения, что не допускает перегрева нагревательных частей системы отопления и содействует экономии домашнего бюджета.

Термостат – это запорно — регулирующее устройство, которое может без помощи других создавать включение и выключение обогревающей системы. Устройство обустроен опциями температуры и особыми механизмами, с помощью которых и происходит регулировка работы нагревательных моделей.

Термодатчик — это проводник между температурой помещения и термостатом. Делается он из крепкой меди, которая покрыта электроизоляционным материалом. С целью защиты от наружных причин конец датчика вмонтирован в стеклянную пробирку.

Механизм работы устройств

Для отслеживания температуры, датчик температуры для теплого пола устанавливается в стяжке пола под напольным покрытием или устанавливается над поверхностью основания помещения.

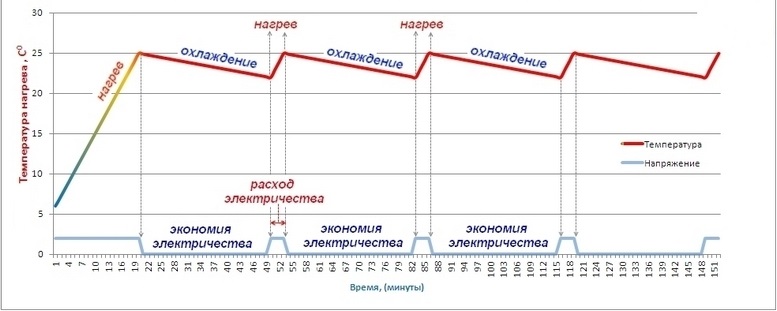

Принцип регулирования отопительной системы, с помощью этих устройств, происходит следующим образом:

1. Потребитель на термостате устанавливает желаемую температуру для помещения.
2. Терморегулятор, зафиксировав данные, подает сигнал обогревающей модели, и она начинает работать на полную мощность.
3. Интегрированный датчик повсевременно выслеживает и передает температуру нагрева воздуха в здании либо нагревательных частей системы теплого пола термостату.
4. Когда температура доходит до данного значения, термостат подает сигнал и обогревающая модель перестает подавать тепло.

Но, невзирая на то, что система отопления остановила деяния в подогреве помещения, термодатчик продолжает выслеживать температуру. Потому, когда она понижается до определенного уровня, термостат, получив данные, подает сигнал нагревательной модели и она возобновляет свои функции.

Виды датчиков

На сегодня существует несколько разновидностей данного изделия, которые отличаются от места их расположения:

1. Наружный установка. В данном случае датчик заходит в конструкцию термостата, или находится на маленьком расстоянии от него. Применяется такое изделие для отслеживания температуры воздуха в помещении.
2. Внутренний установка. При всем этом монтаже установку датчика теплого пола проводят вместе с нагревательными элементами обогревающей системы. В данном случае изделие будет определять температуру воздуха под напольным покрытием.

При внутреннем монтаже, дополнительное оборудование по типу финального покрытия делится на два вида:

1. Проводной датчик с пластмассовым цилиндром. Такое изделие применяется под мягкое финальное покрытие, такое как: ламинат, паркет и линолеум.
2. Габаритный термический датчик с изолируемой оболочкой. За счет высочайшей защиты от проникания воды и наружной среды, такое оборудование создано для сопоставимости с бетонной стяжкой, без которой нереально уложить глиняную плитку либо искусственный декоративный камень.

Итак, если разглядеть виды термодатчиков, можно прийти к выводу, что для регулирования температуры теплого пола целесообразнее избрать изделия которые будут размещаться под напольным покрытием. Но не все потребители имеют представление, как установить датчик в этих местах и произвести его подключение. Дабы разобрать в этом вопросе, стоит более пристально ознакомиться с его монтажом.

Установка термодатчика теплого пола

Произвести установка датчика теплого пола можно с внедрением защитной коробки, которая размещается между кабелем и термостатом, или произвести соединение с терморегулятором впрямую. По отзывам потребителей, 2-ой вариант более комфортен и надежен для проведения самостоятельных работ, без услуг спеца.

Установка датчика можно выполнить несколькими методами, которые зависят от избранной модели теплого пола. Потому, дабы не допустить ошибок, которые могут привести к не поправимым последствиям, нужно каждый вариант разглядеть раздельно.

Установка датчика с нагревательным кабелем

Установку температурного датчика теплого пола в совокупы с электрическим кабелем, можно поделить на семь основных шагов:

• найти место расположения термостата;
• штробление стенок для проводов;
• покрытие теплоизоляционного слоя;
• крепление демпферной ленты;
• укладка кабеля;
• монтирование термодатчика и термостата;
• заливка бетонной стяжки.

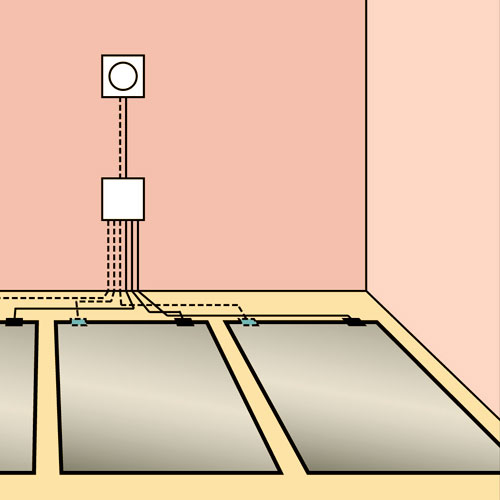

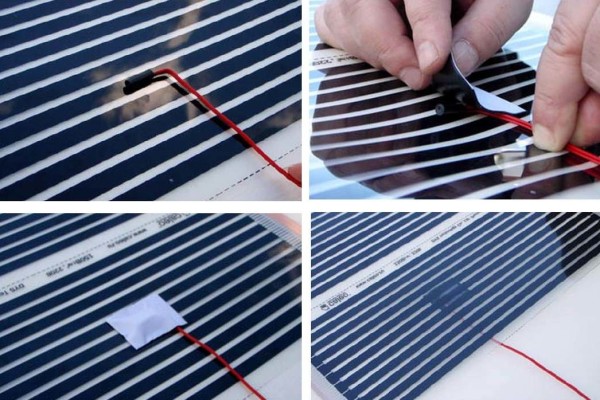

Установка терморегулятора для пленочного теплого пола

Место для терморегулятора должно быть защищено от прямых солнечных лучей и других нагревательных частей. Так же для безопасности деток и домашних питомцев, место его расположения не должно быть наименее 0,5 – 1 метра от уровня пола. Помещается изделие в специально изолированную коробку.

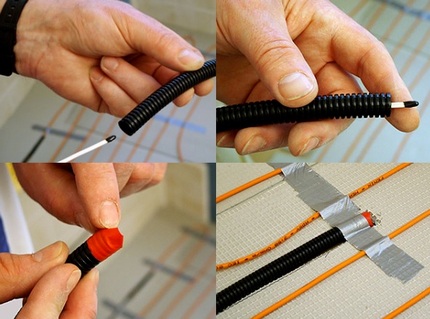

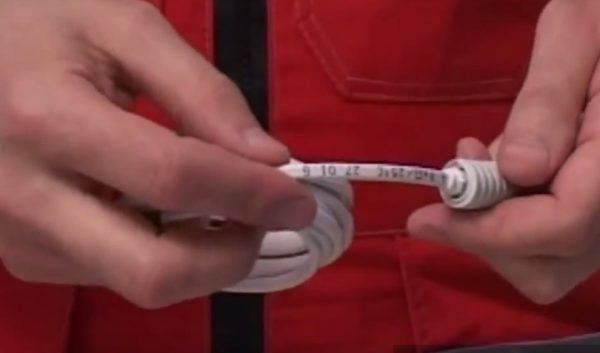

Кабель от датчика просовывается в гофрированную трубку

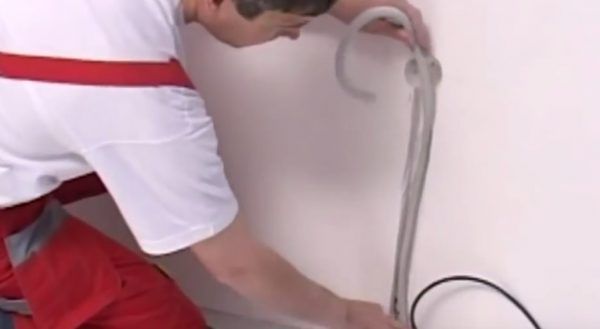

К месту расположения термостата прокладывается трехжильный электрокабель. От пола к коробке в стенке проделываются две штробы, в которые устанавливаются пластмассовые трубки. В одной трубе будут размещаться провода кабельной системе, во 2-ой провод датчика.

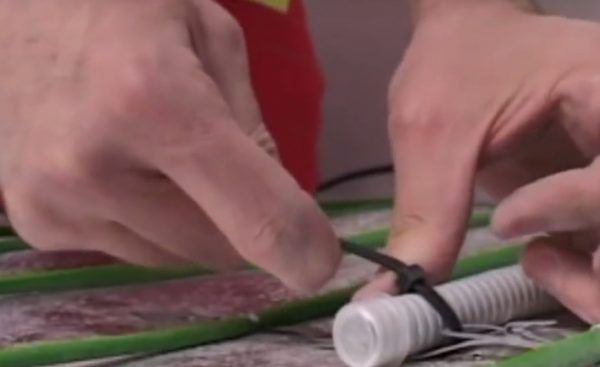

Закрепить кабель с датчиком к теплому полу

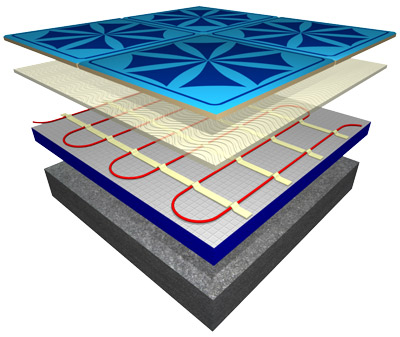

Выполнив эти работы, на основании помещения укладываются теплоизоляционный и паронепроницаемый материал слоем в 20 мм. Дальше для фиксации электрического кабеля крепится монтажная лента. Перед тем как на нее уложить нагревательные элементы теплого пола, все провода протягиваются к термостату.

Другой конец провода в оболочке провести к терморегулятору

Уложив и закрепив кабеля электрической системы с определенным шагом, осуществляется бетонная стяжка. Но перед ее заливкой, нужно убедиться в том, дабы соединяющая муфта частей, находилось конкретно в самой стяжке.

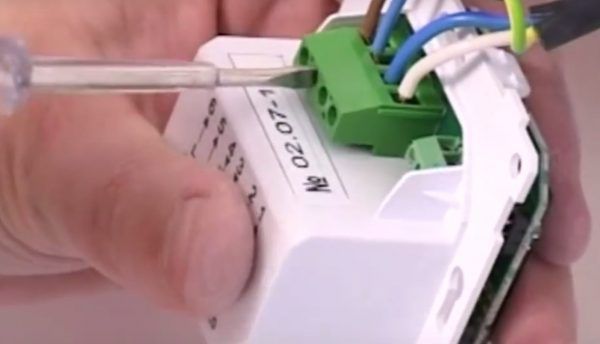

Подключить к терморегулятору и заделать штробу шпаклевкой

Установка датчика с нагревательными матами

Установка датчика теплого пола на базе нагревательных матов делается намного резвее, чем при первом способе. Осуществляется установка следующим методом:

1. Установка терморегулятора. Он устанавливается на стенке в более комфортном месте, но более 30 см. от пола. В намеченном участке перфоратором проделывается отверстие для установки термостата. От штробы вниз по стенке и вдоль основания помещения выдалбливаются канавки для прокладки концов нагревательного мата и термодатчика.
2. Подводка питания. К установке терморегулятора подводится электрическое питание. При всем этом сечение проводника силовой полосы должно совпадать с силой тока нагревательного мата.
3. Подготовка основания. Червонный пол для укладки нагревательной модели должен быть ровненький. Для этого с него щеткой убирается весь мусор и пыль, а трещинкы заделываются грунтовкой.
4. Составление схемы. На основании помещения помечаются разметки нахождения габаритной мебели и напольной электротехники.
5. Укладка матов. На заблаговременно приготовленном свободном пространстве пола расстилаются маты. Дабы электрическая система занимала всю отапливаемую площадь помещения, ее нужно раскроить на комфортные куски. Разрезается нагревательный материал по строго намеченным линиям, без повреждения кабелей.
6. Место расположения датчика. Участок для датчика теплого пола должен размещаться между витками нагревательного кабеля.
7. Фиксация проводов электрической системы. Через заблаговременно приготовленную штробу, к коробке термостата выводятся монтажные провода нагревательных матов.
8. Установка термодатчика. Перед соединением датчика, при помощи специального оборудования нужно проверить его сопротивление с нагревательными матами. Если их значения совпадают, термодатчик помещают в специальную гофрированную трубу, где один конец будет размещаться под напольным покрытием, а 2-ой подведен к термостату. Сам трубопровод укладывается в проделанную нишу таким макаром, дабы радиус извива у стенки был более 5 см.

Для закрепления монтажа датчика, на штробу укладывается узкий слой цементного раствора. Потом для подключения датчика теплого пола его концы нужно облудить и подсоединить к термостату.

В окончании данной стать хотелось бы добавить, что теплые полы могут работать в подаче тепла без термостата и датчика. Каждый потребитель в праве сам решать стоит ему получать дополнительное оборудование. Но, зная как подключить датчик теплого пола и его дальнейшею работу, можно будет без помощи других убедиться в экономии домашнего бюджета с комфортабельным проживанием.

Администратор Создатель статьи

Термодатчик для теплого пола: выбор и установка

Для обычной работы системы теплого пола нужен терморегулятор и датчик. Эти устройства позволяют поддерживать комфортабельную температуру, при всем этом понижая расход электроэнергии теплого пола. Как смотрится термодатчик для теплого пола, можно узреть на рисунке.

Особенности работы терморегулятора и датчика

Датчик температуры для теплого пола – это устройство, определяющее температуру пола либо воздуха и передающее информацию терморегулятору, который представляет собой медный проводник трехметровой длины, соединенный с термосопротивлением. С целью защиты от наружных воздействий датчик защищен стеклянной пробиркой, а провод покрыт изоляцией из ПВХ. Длину устройства можно уменьшать либо наращивать до 50 метров.

Когда температура подымается, сопротивление датчика миниатюризируется. Информация об этом поступает в терморегулятор. Зависимо от текущей и данной температуры система обогрева то врубается, то выключается. Обычно теплый пол опять начинается подогреваться, когда температура становится на 0,5 градуса ниже данной (читайте также: "Теплый пол плохо греет: что делать"). К примеру, если на терморегуляторе установлена температура в 28 градусов, то при достижении этого показателя система отключается. Когда температура понижается до 27,5 градусов, обогрев опять врубается. Таким методом поддерживается комфортабельная обстановка. Цикличность включений и выключений находится в зависимости от температуры воздуха в помещении, толщины стяжки пола, свойства утепления.

В большинстве случаев, если датчик для терморегулятора теплого пола ломается, его не чинят, а получают новый. При неверной подмене 1-го из компонент часто бывает, что интервал между включением и выключением системы нагрева возрастает до 5 градусов.

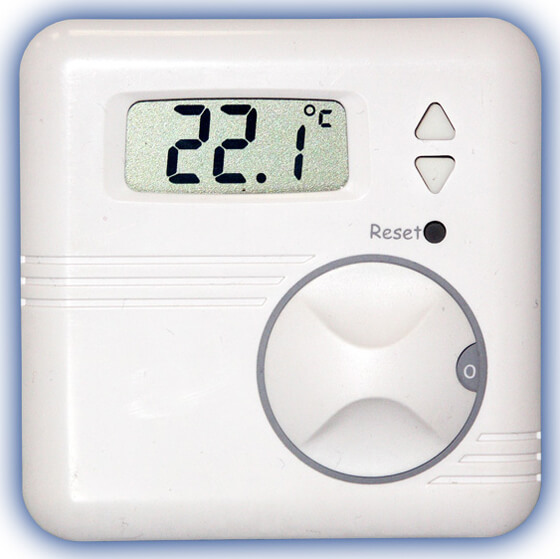

Выбор и функции терморегулятора

Терморегулятор производит такие функции:

• включение и выключение обогрева;
• поддержание обозначенной температуры;
• контроль подачи электроэнергии;
• экономия электричества благодаря оптимизации работы системы.

Установка датчика теплого пола и терморегулятора не является неотклонимым, но без этих устройств будет нереально держать под контролем степень нагрева. Не считая того, на систему без датчика и терморегулятора не распространяется гарантия производителя. Некоторые виды напольного покрытия, к примеру, линолеум, ковролин, ламинат не должны греться до температуры выше 30 градусов, в неприятном случае они стремительно испортятся и начнут выделять в воздух ядовитые вещества.

При выборе терморегулятора необходимо уделять свое внимание не только лишь на его внешний облик, но и на другие свойства:

• мощность устройства – она должна соответствовать нагрузке теплого пола, если система сильнее, то между ней и регулятором теплого пола устанавливается магнитный пускатель;
• тип датчика (он может определять температуру воздуха либо пола, некоторые устройства определяют и то и это);
• возможность программирования – такие модели стоят дороже, но позволяют воспользоваться дополнительными опциями и сберегать на электроэнергии;
• метод установки.

Установка терморегулятора для теплого пола, смотрите на видео:

Установка терморегулятора и датчика

Установка датчика теплого пола начинают с того, что делают отверстие в стенке и полу – оно будет проложено к распаечной коробке. Это комфортно делать особым зубилом перфоратора.

Провод непременно защищают при помощи гофры – обычно она находится в комплекте с устройством. Рекомендуется сгладить переход между проводом и датчиком с помощью изоленты, намотанной в несколько слоев – это дозволит в случае необходимости просто вынуть устройство. При установке гофры лучше делать повороты и углы плавными. Для того, дабы убедиться, что можно будет без усилий извлечь датчик, поначалу устанавливают гофру, и только позже – устройство.

Просунуть датчик в нее будет проще, если пользоваться леской для триммера. Она отличается неплохой упругостью, но при всем этом имеет толщину всего 3 мм. Конец провода соединяют с леской с помощью изоленты и просовывают его вовнутрь гофры.

До того как перейти к тому, как подключить датчик теплого пола, нужно верно расположить устройство. Датчик должен быть расположен параллельно греющим жилам, при этом посреди между ними. Дабы в гофру не попал раствор для стяжки, ее закрывают пробкой из пластика.

Окончание подключения

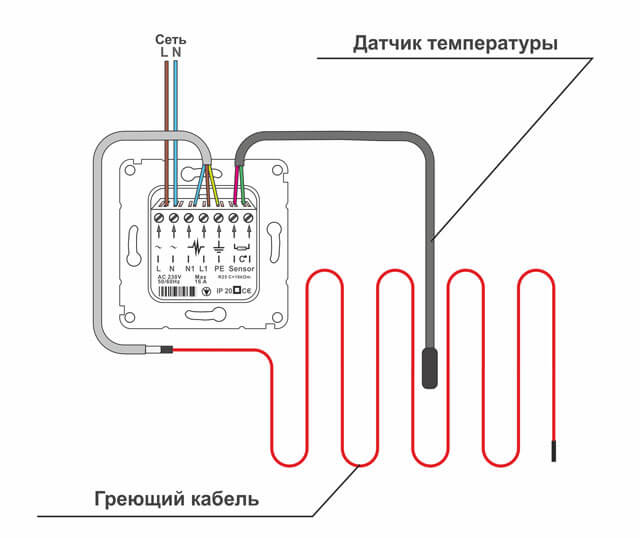

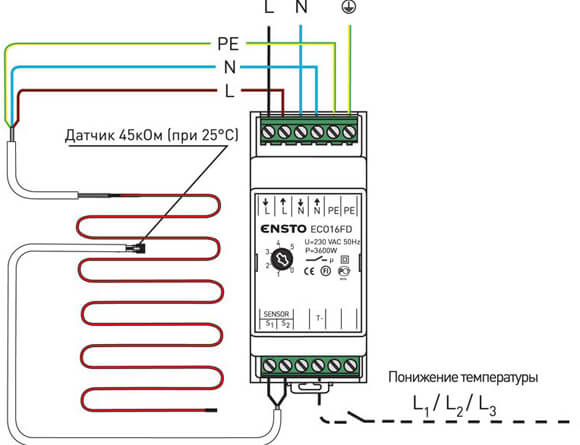

Позже делают подключение датчика теплого пола к терморегулятору. Схема подключения терморегулятора к теплому полу находится в зависимости от модели устройства, но обычно к регулятору подсоединяют 2 провода от датчика, фазу, ноль, заземление и 2 провода на нагрузку контуров. При выполнении этой работы лучше ориентироваться на советы производителя. Установку проводят только при выключенном электричестве.

Теплые полы нередко делают в помещениях, где нет способности уложить на пол ковер, и холодная поверхность доставляет неудобства. Дабы сберечь на электроэнергии и в то же время выполнить работу системы очень действенной, необходимо установить терморегулятор и датчик.

Как подключить датчик теплого пола своими руками

Многие люди желают установить и подключить температурный датчик своими силами ради экономии. Температурный датчик для теплого пола регулирует, включает и выключает терморегулятор, внося в него определенную информацию. Хоть и лучше обращаться с таким делом к спецу, все таки может быть провести подключение без приглашения мастеров. Как подключить датчик теплого пола своими руками, полностью можно разузнать у опытных мастеров либо же изучить подходящую литературу.

Как избрать датчик для теплого пола?

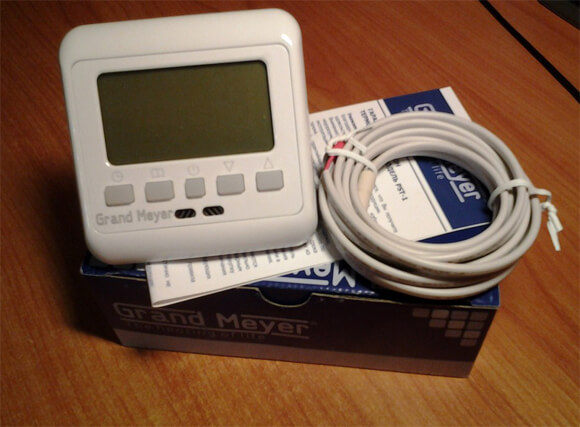

Почаще сейчас в продаже представляют комплекты теплого пола с датчиком. Это комфортно: не приходится подбирать датчик, находить подходящий. В комплекте с теплым полом датчики интегрированы конкретно те, которые подходят к представленной нагревательной системе. Просто нужно при покупке вожделенной системы подогрева сходу расспросить продавцов о датчике, имеется ли он в комплекте либо же какой необходимо подобрать, если его нет. (См. также: Установка электрического теплого пола своими руками)

Малость о видах датчиков

Как и терморегуляторы, датчики бывают нескольких видов, каждый мало, но отличается от других. Имеются такие терморегуляторы, которые работают при помощи 2-ух датчиков, такие числятся более надежными.

Система теплого пола в таких случаях работает в 2-ух различных режимах сразу, демонстрируя не только лишь внешнюю температуру, но и внутреннее состояние. Наличие 2-ух таких устройств делает полы экономными и неопасными, в дополнение они имеют защитную кнопку от деток. Есть эталоны терморегуляторов с датчиками, обустроенными сигнализацией. Они информируют владельцев о нарушении работы, проблемах в системе.

Своеобразны также датчики-ограничители, они не позволяют поверхность пола остывать до определенной температуры. Почаще такие аппараты используют в системе кабельного подогрева полов. Таковой датчик принято устанавливать в маленькой изоляционной трубе. (См. также: Установка тёплых электрических полов своими руками)

Наружные датчики укрепляют на стенке, на месте, куда не попадают прямые солнечные лучи, где не бывают сквозняки. Такое место определяется в целях предотвращения искажений температурных характеристик и результатов, дабы система создавала подходящую температуру. Датчики с термостатом почаще продаются в комплекте и бывают обыкновенные и программируемые.

Советы. Если есть желание получить наивысшую экономию расходов от эксплуатации, то лучше избрать программируемый термостат с датчиком. Если же охото получить дешевый и надежный устройство, то терморегулятор с механической регулировкой температуры – безупречное решение. В случае если помещение плохо проветривается, можно оборудовать термостат с 2 датчиками – воздуха и пола.

Существует большой выбор датчиков под разные напольные покрытия. Любой из них имеет свои особенности, которые нужно подразумевать. Если же в комплекте с теплым полом нет датчика, то стоит выбирать его верно. Датчики вовнутрь системы всегда инсталлируются так, чтобы нагрузка на него была малая. Дабы верно избрать нужный датчик нужно пристально учить аннотации. (См. также: Тёплый пол на лоджии своими руками)

Установка датчика теплого пола зависимо от напольного покрытия

Инсталлируются датчики обычно вблизи укладки теплого пола и подключаются к термостату. Основная функция датчика заключается в фиксации и передаче температуры нагрева пола на термостат. А термостат в свою очередь оказывает влияние на полученную информацию. Так происходит управление всей системой нагрева. Различают датчики:

Принципиально. Установить такие датчики можно только после того, как вся система на сто процентов высохнет и затвердеет. При монтаже и установке теплого пола датчик укладывают в монтажную гофротрубку, ранее в полу готовят канавку-отверстие для него. Гофротрубку перед установкой с оной стороны лучше закрыть заглушкой, дабы вовнутрь не попал раствор. С открытой стороны можно будет просто доставать датчик по мере надобности (См. также: Как установить термоголовки для радиаторов своими руками)

Порядок установки датчика для теплого пола

Датчик устанавливается конкретно в пол меж витками кабеля подогрева так, дабы расстояние от них было однообразное. Крепится датчик при помощи маленького кусочка монтажной ленты. Лента закрепляется на расстоянии 50 см от стенки меж наиблежайшими к месту установки датчика витками кабеля.

После чего датчик располагается в гофротрубе, которая плотно герметизируется обыкновенной изолентой от попадания вовнутрь, пыли и частицы раствора. Завершая установку, закрепляют конец трубки с датчиком на отрезке монтажной ленты. Другой конец гофротрубы с кабелем датчика температуры следует вывести к месту, где установлен терморегулятор. (См. также: Установка инфракрасного теплого пола своими руками)

Подключение датчика теплого пола

После установки электрического теплого пола вероятны 2 варианта подключения датчика температуры:

Подключение датчика теплого полапредполагает отдельную электрическую линию от электрощита. Лучше избрать для выполнения схожей задачи провода из меди, сечение его при всем этом должно быть более 2,5 мм2. Дополнительно для системы нагрева пола нужно в электрощите добавить аппараты для защиты от утечки тока (автовыключатель и УЗО). В помещении на стенке устанавливается еще одна распределительная коробка, к которой подводятся провода от электрощита. От данной коробки проделывается штроба вплоть до пола, в которую располагаются 2 бугристые трубки – из-под проводов нагревательного кабеля и термодатчика. Температурный датчик для теплого пола и терморегулятор крепятся на свои места. Далее остается уложить поверх теплого пола бетонную стяжку и ожидать пока она затвердеет. После всего можно подключить датчик.

Что делать, если датчик не установлен?

Нередко бывают такие случаи, когда теплый пол установлен и покрыт, но все изготовлено без датчика: запамятовали либо не знали, просто приняли решение все выполнить экономно. Может ли теплый пол работать без датчика? Может, естественно, но не длительно. Теплый пол скоро будет поврежден, так как без датчика пленка подогрева будет греться:

Отказ от терморегулятора с датчиком будет означать, что нагрев будет постоянен и, естественно, будет повсевременно расходоваться электроэнергия, в конечном итоге счетчик будет вертеться в полную силу. Как поправить ситуацию? Есть несколько вариантов:

Принципиально. До установки избранного теплого пола стоит кропотливо все обмыслить. Ведь в течении года проводить ремонт пола неразумно исходя из убеждений экономии. Обладателям, если пригласили рабочих мастеров, следует проконтролировать, что каждый шаг установки и подключения датчика и термостата ведется по аннотации, что соблюдаются все правила и требования установки.
