Вечер, вы входите на кухню с посудой в руках и свет над раковиной зажигается как вы приближаетесь и угасает, стоит для вас покинуть кухню. Круто? Либо свет в коридоре, доброжелательно загорающийся когда кто то заходит, согласитесь, очень комфортно.
Содержание статьи:
- Что же все-таки это такое датчик движения и где его можно применять?
- Схема подключения датчика движения
- Самая обычная и распространенная схема включения датчика движения заместо выключателя
- Зона охвата датчика движения
Что же все-таки это такое датчик движения и где его можно применять?
Подключение датчика движения в большинстве случаев нужно в местах, где ваши руки заняты либо присутствие краткосрочно. К примеру в туалете (если естественно вы туда без телефона ходите), в подъезде либо прихожей где нет неизменного присутствия людей и свет нужен на маленький период времени, воткнуть ключ в замочную скважину и зайти. Система «Умный дом» не обходится без датчиков движения, вобщем в такие системы включают еще датчик освещенности, согласитесь, освещение дачного участка уместно организовать включив датчик освещения, а за ним уже датчик движения. При таковой схеме подключения лампы не будут зажигаться в светлое время суток.
стенные датчики движения применимы для крепления на стенки и потолоки
Схема подключения датчика движения

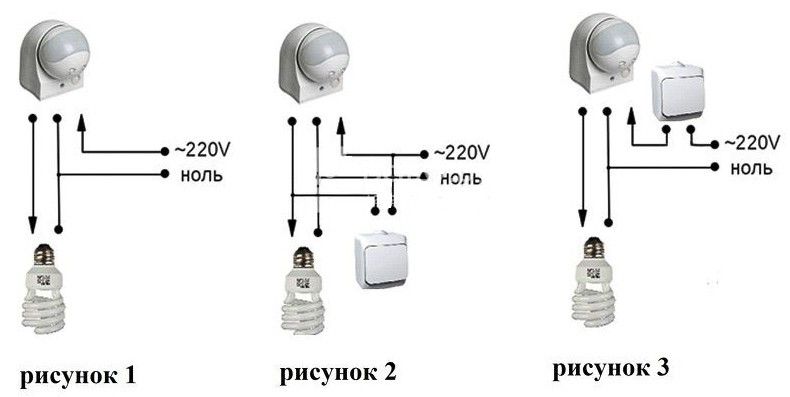

Существует три главных схемы включения датчика движения (см. набросок)
- При включении по схеме 1 датчик вполне управляет освещением.

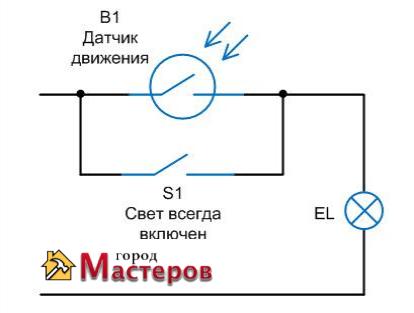

- Схема 2 подразумевает параллельное подключение выключателя, что дозволит при включении выключателя включить освещение и датчик не сумеет его отключить. Датчик освещения будет управлять лампой только при отключенном выключателе.
- На схеме 3 датчик освещения включен последовательно выключателю. Датчик освещения будет управлять лампой только если выключатель включен. При выключении выключателя схема будет обесточена.
Самая обычная и распространенная схема включения датчика движения заместо выключателя
Это трехпроводная схема (см.набросок выше), по двум проводам подается питание 220 вольт, 3-ий провод выход. Если подключить нагрузку, к примеру лампочку на землю и выход, при приближении к датчику «теплого объекта» — человека либо собаки, лампа будет зажигаться и пылать до его исчезновения из зоны охвата + время задержки, которое можно настроить в спектре 5-30 секунд.
датчик движения устанавливаемый заместо выключателя

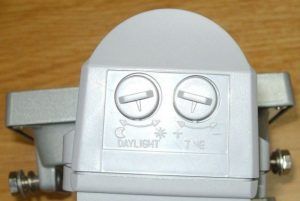

Вне зависимости от конструкции корпуса датчики движения снабжены регуляторами чувствительности и времени.
Регулятор чувствительности позволяет настроить датчик на массу, т.е., можно настроить его таким макаром, что он будет включать свет в присутствии человека и игнорировать домашних питомцев
Регулятор времени это на самом деле таймер, позволяющий установить период включения от 3 до 30 секунд.

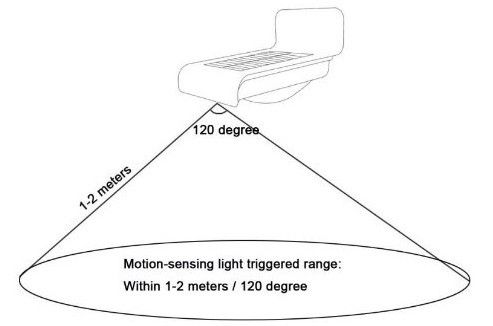

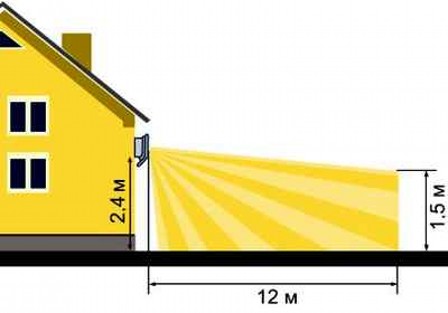

Зона охвата датчика движения
Обычно это угол в 120 градусов от датчика и расстояние в 2-3 метра, но есть более чувствительные и широкоугольные датчики стабильно работающие на расстоянии 5-7 метров. Такие датчики созданы для огромных помещений.
[note style=»success» show_icon=»true»]Прирастить радиус деяния датчика движения можно удалив матовое защитное стекло либо заменив его прозрачным.[/note]

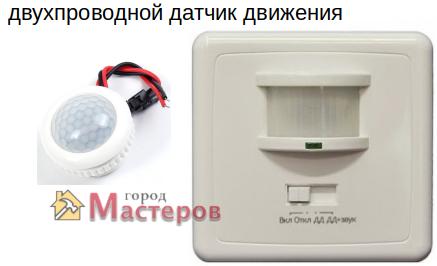

Не так издавна появились двухпроводные датчики движения — хорошее устройство. В практическом плане это означает можно их включать заместо выключателя, в любом месте установил, подключил, один раз настроил время задержки и чувствительность и готово!
Краса! Схема включения 2-ух проводного датчика ординарна, можно установить взамен имеющегося выключателя либо параллельно ему, тогда датчик движения будет управлять светом, только при отключенном выключателе.
схема подключения двухпроводного датчика движения
Ток потребляемый датчиком 40-50 микроампер, работает даже с полуволны, т.е., можно через него включать энергосберегающие и светодиодные лампы, а не только лишь лампы накаливания.
Как подключить датчик движения?
В целях экономии электроэнергии и автоматизация процесса включения и выключения освещения, сейчас обширно применяется датчик движения, который включает осветительный прибор либо несколько сходу сам автоматом при возникновении человека в зоне его срабатывания.

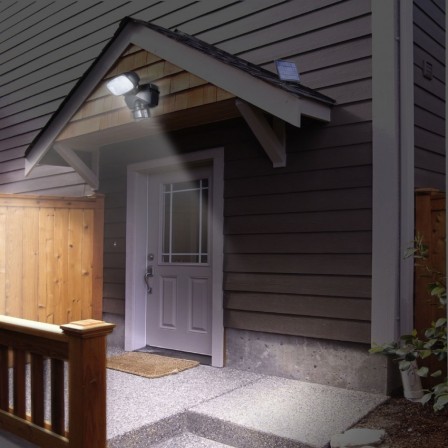

Снутри квартир, обычно он не применяется, но за то нередко применяется для управления уличным освещением местности около личного дома и для осветительных приборов, установленных на лестничных площадках и в коридорах подъездов многоквартирных домов, а так же в публичных и административных зданиях.
Датчики движения владеют возможностью опции чувствительности срабатывания, что позволяет исключить неверные либо неверные реагирования на домашних питомцев (кот, собака) и т. д.
Необходимо подчеркнуть еще одну полезное свойство- это отпугивание не предпочтительных ночных гостей при возникновении на местности вашего дома. Для которых станет не неожиданностью неожиданное включение света, ну и Вас он предупредит о их возникновении.

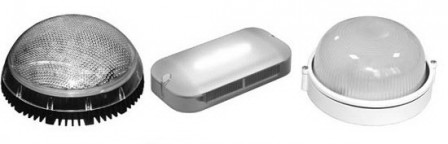

Осветительные приборы со встроенными датчиками движения.
Сейчас в продаже обширно представлены осветительные приборы со встроенными датчиками движения, таковой осветительный прибор просто и стремительно установить и подключить, так как уже с завода он идет с присоединенным датчиком и нам довольно только подключить к нему только кабель электропитания.
При выборе для работы на улице берите с классом защищенности не ниже IP 44 , если на него не будет попадать вода, к примеру под козырьком и не ниже IP 57- для установки конкретно на улице.
Принципиальное условие, из всех тип ламп нужно выбирать или лампы накаливания либо более дорогие специальной конструкции малогабаритные люминесцентные энергосберегающие, которые специально изготовлены для критерий нередких включений и выключений, а по другому надоест их поменять.
Светодиодные лампы не советую из-за высочайшей их цены, которая навряд ли окупится из-за не большой длительности и повторяющейся работы осветительного прибора с датчиком движения.
Схема подключения датчика освещения.
Еще дешевле выходит приобрести датчик движения раздельно и подключить их к прожектору либо светильнику, а не считая того это существенно расширяет Ваш выбор, так как моделей со интегрированным датчиком достаточно ограниченный выбор.
А подключить датчик движения своими руками будет так же просто, как обыденный выключатель. У обоих механизм работы одинаков — размыкание и замыкание электрической цепи, но обычной — нужно надавить для этого, а датчик движения делает это автоматом, когда нужно.

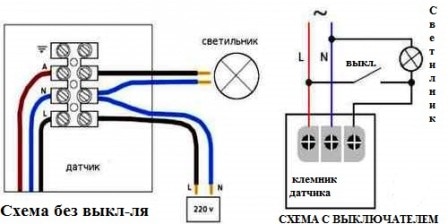

Часто встречающаяся схема — это когда в корпус датчика заводится электрический кабель питания на 220 В и осветительный прибор. На L Садится приходящая фаза, на N- ноль с этой же клемы, если не предвидено 2-ой N, ноль уходит на лампу.
С третьего контакта также уходит управляемая датчиком фаза на 2-ой контакт лампы. Аналогично делается расключение в случае применения промежной распределительной коробки.

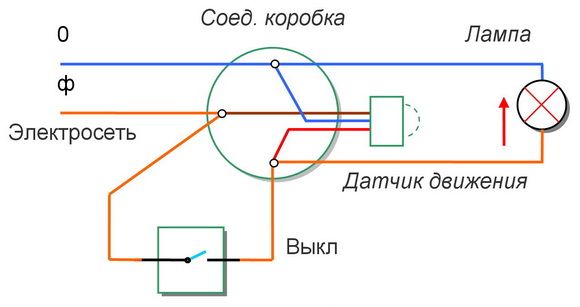

Достаточно изредка нужна время от времени в определенных критериях, что бы осветительный прибор работал повсевременно в обход датчика с помощью включения самого обыденного выключателя.
Для этого, как показано на 2-ой схеме фаза со осветительного прибора, в обход датчика должна приходить на выключатель, а через него объединятся с фазой электросети вашего дома.
Для неизменного включения света нужно замкнуть контакты выключателя, а если их разомкнуть, тогда будет освещение управляться датчиком движения.

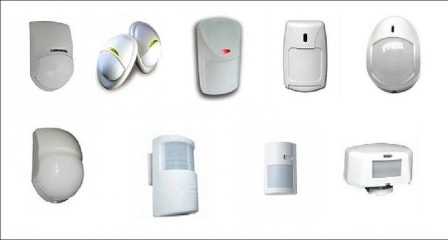

Виды датчиков движения для осветительных приборов.
- При покупке, зависимо от критерий применения, обращайте внимание на класс защиты датчика. Для улицы не подойдет без влаго- пылезащитной герметичной конструкции.
- Некоторые датчики владеют поворотной устройством, что позволяет его повернуть в подходящем направлении для срабатывания.
Советы по выбору места установки датчика включения.
- Устанавливаете его только там, где он сумеет держать под контролем нужную зону для срабатывания.
- Между устройством и зоной срабатывания не должно быть помех: деревьев, кустов, источников света и тепла и т. п.
- Временами очищайте корпус датчика от загрязнений, а то он будет плохо либо не отменно работать.
Как подключить, настроить датчик движения для осветительного прибора — видео
Смотрите это видео и вы узнаете про технические свойства и как устроен осветительный прибор с датчиком движения.
Вы увидите как подключается и настраивается датчик на длительность включения после возникновения человека и уровень естественной освещенности, при котором автоматом блокируется включение осветительного прибора.
Вы узнаете про все типы ламп, которые могут применяться для совместной работы с датчиком освещения. И почему нельзя использовать малогабаритные люминесцентные лампы обыкновенной конструкции.
