Как подключить датчик движения света

Подключить датчик движения своими руками не труднее, чем поменять лампочку либо выключатель. Устройство работает по стандартной схеме, замыкая либо размыкая электрическую цепь.

Предназначение

Задачка устройства — автоматом подавать либо отключать нагрузку в тот момент, когда записанно движение, беря во внимание при всем этом текущий уровень освещенности помещения. Деньком либо днем, когда света в комнате довольно, датчик не будет включать дополнительные лампы.

Рядовая сфера использования датчиков — регулировка освещения на улицах либо в подъездах, где свет нужна исключительно в лаконичный промежуток времени, когда на участке места находится человек. В быту датчики движения используют для автоматического включения/выключения света в помещении, где находятся недолговременное время (к примеру, в прихожих и коридорах).

Схема подключения датчика движения видео:

Как это работает?

Когда перемещающийся объект попадает в зону, контролируемую датчиком, устройство замеряет степень освещенности. При значении ниже данного в настройках (когда света вокруг датчика не достаточно), устройство замыкает электроцепь и включает осветительные приборы.

Механизм работы датчика движения логичен и довольно прост, что гарантирует отсутствие «ложных сигналов» и уменьшает возможность поломки устройства. Исходя из убеждений практического использования все датчики движения работают по одному принципу и делают идентичные задачи. Но по техническим и конструкторским особенностям устройства различаются.

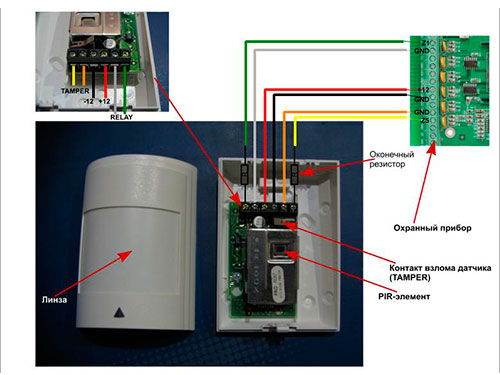

На рисунке устройство датчика движения

Типы конструкции датчиков

Устройства для регистрации движения делят прежде всего по предназначению. Выделяют модели:

Извещатели, либо охранные датчики движения, применяют при монтаже сигнализации. Их также именуют инфракрасными извещателями.

Направьте внимание!

Бытовые датчики подходят для домов и квартир, они наименее сложны и наименее чувствительны.

Выделяют активные (в датчике используются приемник и передатчик) и пассивные (в приборе установлен только приемник, который реагирует на ИК-излучение) модели.

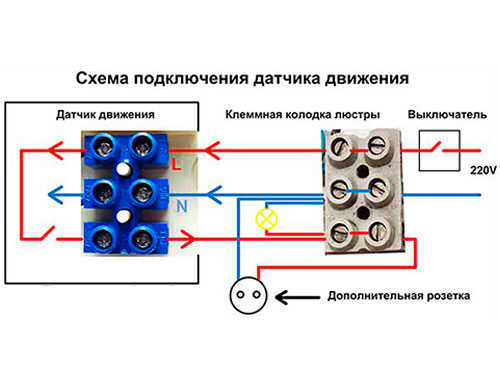

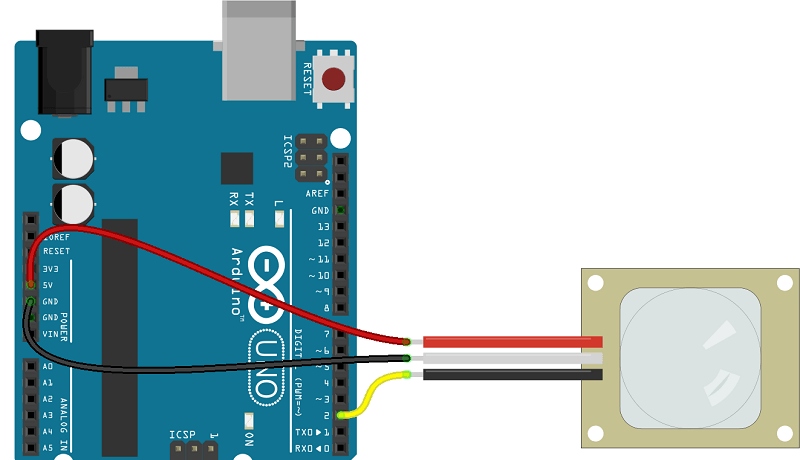

На рисунке подключение датчика движения для освещения

Бытовые датчики движения

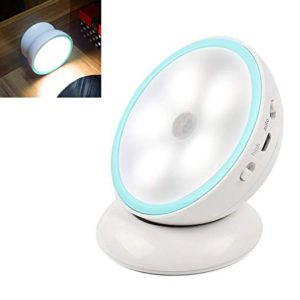

В личных домах и квартирах в большинстве случаев применяют пассивный датчики, реагирующие на ИК-излучение. Устройство или совмещено с лампой либо прожектором, или оборудовано реле, позволяющим подключить освещение.

Конкретно бытовые модели оснащаются дополнительным датчиком освещенности. Такое устройство датчика движения позволяет ему «решить», необходимо ли включать свет либо естественного освещения довольно. Большая часть моделей оборудованы регулятором, с помощью которого можно указать, на какой промежуток времени после срабатывания необходимо включить свет.

Как избрать место для датчика?

Дабы устройство работал корректно, необходимо пристально выбирать место расположения устройства. Не достаточно обеспечить подходящую «зону реагирования», датчик нужно изолировать от воздействия наружных причин, которые могут перекрыть его работу либо спровоцировать излишние срабатывания.

Не следует ставить датчик вблизи с техникой, которая испускает тепло либо электромагнитные волны. Не наилучшей мыслью будет установить датчик движения около батареи либо трубы отопления, по которой подводится жгучая вода.

Эффективен датчик в помещениях, где проводится относительно не достаточно времени — к примеру, в коридоре. Устанавливать устройство в ванной комнате либо гостиной не очень комфортно — придется повсевременно «включать» свет поновой, совершая излишние движения.

Подключение датчика

Обычно устройство подключают в сеть заместо выключателя — замыкание цепи происходит автоматом. Если необходимо предугадать режим, в каком лампа не угасает после данного промежутка времени, в схему встраивают отдельный выключатель. Схема подключения предугадывает параллельную работу датчика и обыденного выключателя.

В большенном помещении один устройство может не совладать с объемом комнаты. Тогда используют схему с 2-мя датчиками, расположенными в обратных углах, которые держут под контролем один осветительный прибор или зональную подсветку. Принципиально проследить, дабы оба устройства работали от одной фазы, в неприятном случае возникнет куцее замыкание.

Для случаев, когда нужно включить несколько массивных ламп при сигнале от 1-го датчика (к примеру, при организации уличного освещения), используют схему подключения с магнитным пускателем.

Это любопытно! Как сберегать электроэнергию в квартире: приборы для экономии электричества, общие правила

Как подключить датчик движения?

Датчики подсоединяются к бытовой сети 220В — не считая автономных моделей, работающих от интегрированной батареи. На корпусе устройства непременно указывается схема правильного подключения, обычно набросок нанесен около клеммной колодки.

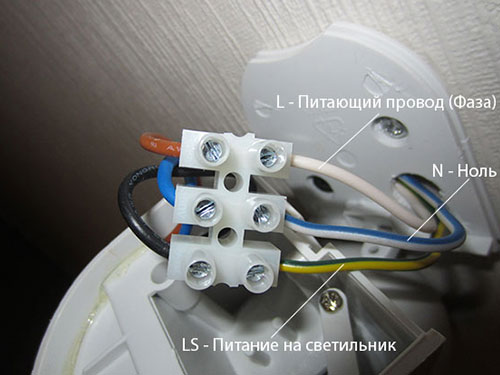

Буковка L обозначает точку включения фазы, N – нуля. Провод осветительного прибора подводится к разъему, промаркированному эмблемой L’. Для подключения устройства необходимо подать напряжение на 1-ые два разъема.

Провод с вилкой со свободной стороны зачищают от изоляции и соединяют с клеммами. При ошибке между фазой и нулем датчик не испортится — он всего только не будет работать, индикатор подачи питания также не включится. Длина провода подбирается таким макаром, дабы вилка свободно доставала до наиблежайшей розетки. Подключение датчика движения для освещения в случае отсутствия вблизи розетки можно организовать и с помощью удлинителя — на качество работы устройства это не воздействует.

Проверка установки

Большая часть бытовых датчиков оборудованы световым индикатором. Светодиод загорается, когда устройство подключен к сети и работает. В «дежурном» режиме диодик мигает с интервалом приблизительно за секунду. Если индикатор не зажегся сходу после подключения устройства к питанию — это еще не признак неисправности датчика. Некоторым моделям на активизацию и подготовку к работе нужна 20-30 секунд.

Направьте внимание!

При срабатывании устройства частота включений диодика растет.

Благодаря этой особенности исправность устройства можно проверить даже без полного подключения к сети, что упрощает выбор подходящего места для монтажа датчика.

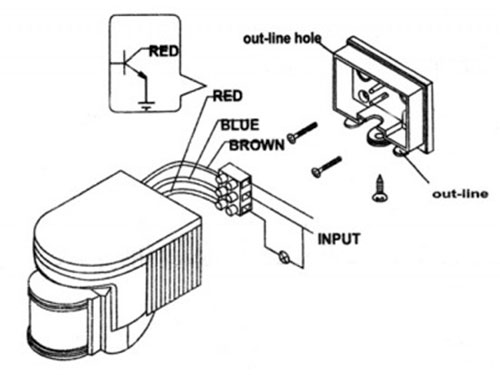

На рисунке механизм работы датчика движения

Как настроить датчик движения?

Изменение опций устройства проводится с помощью рукояток на корпусе. Их количество находится в зависимости от модели устройства, обычно переключателей от 2 до 4. Около каждой ручки находится обозначение опции, за какую она отвечает (буквенное и символьное), также направление вращения ручки.

Рациональные характеристики и опции имеет смысл подобрать до монтажа датчика. После подключения, в особенности если устройство устанавливается у потолка, тестировать опции и поменять их будет не очень комфортно.

LUX значит регулятор освещенности. При помощи этой опции устанавливается пороговое значение освещенности, после которого датчик демонстрировать реакцию не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение длится после первого срабатывания, таймер начинает отсчет поновой, поэтому при базисной установке время обычно ставится на минимум.

Опции SENS и MIC (регулятор чувствительности и микрофона) на бытовых моделях датчиков движения встречаются изредка. 1-ый отвечает за «восприимчивость» датчика и устанавливается на наибольшее значение, 2-ой — за уровень чувствительности микрофона (ставится на минимум).

Схема подключения и правила монтажа датчика движения для автоматизации освещения

Для комфортного управления системой освещения используются особые инфракрасные детекторы, осуществляющие подключение одной либо нескольких лампочек в ответ на перемещение объекта в зоне видимости.

Разглядим, как подключить один либо сходу несколько датчиков на движение в бытовую электросеть.

Как будет смотреться его схема, какие советы следует при всем этом соблюдать.

Узнаем, из каких главных шагов состоит монтажная процедура, какие деяния необходимо выполнить по его настройке, регулировке, проверке и запуску, также какие препядствия могут при всем этом появиться и каковы пути их решения.

Схема датчика движения для освещения

Подключить датчик на движение к светильнику не труднее, чем обыденный выключатель. Конкретно на таком же принципе деяния он и работает. Единственное различие – переключатель необходимо повсевременно включать и выключать – детектор действует без помощи других. Он соединяет цепь, как лицезреет перемещение объекта в собственной зоне видимости, и также разъединяет ее, как оно прекращается.

Как вариант, параллельно датчику можно установить стандартный выключатель. Он просто будет подводить фазу к люстре по отдельному проводу, независимо от того, есть ли движение в зоне деяния устройства либо нет. Детектор перемещения применяется в таковой схеме, когда переключатель находится в положении «выключено». С другой стороны, последний позволяет подключить осветительный прибор независимо от того, работает сенсор либо нет.

Советы по установке

Дабы верно подключить датчик на движение, нужно соблюсти следующие правила по установке:

1. В зоне видимости не должны находится посторонние области, находящиеся за пределами освещаемого помещения. К примеру, детектор не должен фиксировать часть объектов на улице, излучатели тепла либо света в самой квартире, также растительность и остальные предметы по ту сторону окна, приводимые в движение ветром.
2. Рабочая поверхность датчика должна быть незапятанной, не грязной и без пыли. В неприятном случае, радиус его деяния может значительно снизиться.
3. Детектор должен быть установлен так, дабы область его прямого деяния была ориентирована на ту часть места, где движение более возможно.
4. Устройство не должно подвергаться сильному электромагнитному воздействию.

Совет! Хорошим местом расположения датчика движения в комнате является угол. В доказательство этого факта молвят технические данные по пространственной геометрии раскрывания его зоны деяния.

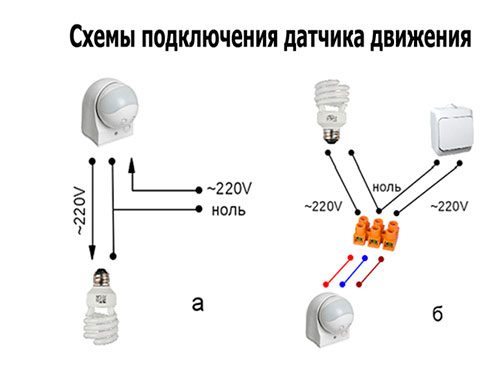

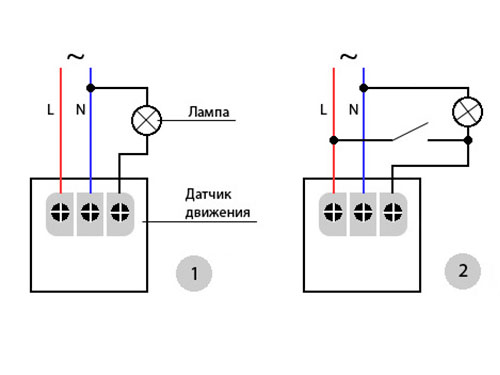

Схемы подключения

Вопрос о том, как подключить датчик на движение к лампочке можно решать в нескольких вариантов:

Разглядим детали этих схем и как их подключить, также особенности, плюсы и минусы.

Подключение 1-го устройства в цепь

Более обычная схема, как подключить датчик на движение к плафону в сеть без выключателя, смотрится следующим образом:

1. На выбранное место устанавливается основание датчика движения.
2. К нему подключается трехжильный провод (фаза, ноль и нагрузка), если в системе применяется заземление, то четырехжильный (один конец для земли).
3. Провода в основании устройства соединяются и выводятся к распределительной коробке. Дабы не ошибиться, где какой проводник находится, необходимо применять кабель с разноцветными жилами.
4. Детектор питается от фазы и нуля, 3-ий провод (фаза – разрываемая и соединяемая зависимо от наличия либо отсутствия движения) подводится к лампе. К последней также подсоединяется раздельно ноль.
5. К распредкоробке должно подходить семь проводников – три от датчика движения, два от люстры и еще два (фаза + ноль) – от питающего электрощитка.
6. Дальше нужно верно подсоединить все провода: фаза от электрощитка соединяется с аналогичной жилой датчика, ноль от питания необходимо подключить с нулем для детектора и нулем для осветительного прибора, потом соединяются воединыжды два оставшихся проводника – идущий от датчика (нагрузка) и от осветительного прибора (который будет временами подавать фазу на лампочку во время срабатывания сенсора движения).
7. Проводятся заключительные работы – запираются крышки устройств, распредкоробки, проверяется корректность и надежность соединения всех контактов.
8. В окончании нужно подключить сеть (до работ переключатель электрощитка непременно выключается!) и проверить срабатывание датчика на движение.

Читайте также Как выполнить осветительный прибор из бутылок своими руками: мастер-класс с пошаговой аннотацией

Подключить таковой датчик на движение довольно легко и просто. Но его основным недочетом является тот факт, что свет в помещении будет врубаться только во время обнаружения детектором движения, что не всегда комфортно. Потому существует еще одна другая схема для подключения сенсора – с параллельным выключателем.

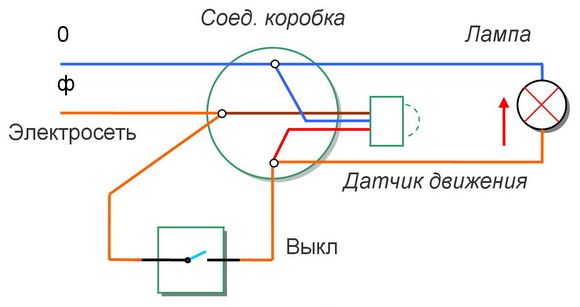

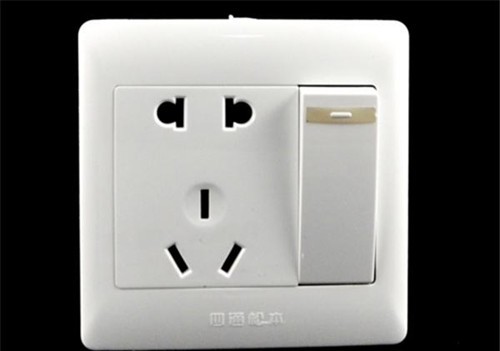

Подключение через выключатель

Убрать вышеперечисленный недочет в схеме с датчиком движения можно, если в сеть подключить обыденный бытовой выключатель. С его помощью для включения света будет употребляться два варианта. Это комфортно, к примеру, когда большая часть домочадцев бодрствует и нужна непрерывное освещение в проходной либо на лестнице, соединяющей 1-ый и 2-ой этаж дома, а в ночное время – периодическое, срабатывающее в момент фиксации сенсором перемещения.

В данном случае схема будет смотреться следующим образом:

1. Сохраняя компановку проводов, описанную для варианта выше, нужно подключить к распределительному щитку еще две жилы – от выключателя.
2. Какой-то из них должен вклиниваться в контакт, где проводник, идущий на осветительный прибор, соединяется с проводом «нагрузка», отходящем от датчика.
3. 2-ой провод соединяется совместно 2-мя другими – фазой от электрощитка и проводником, ведущим на детектор.
4. Дальше крышка распредкоробки запирается, питание врубается, схема проверяется.

Такая схема, позволяет подключить осветительный прибор как через выключатель, так и через датчик на движение, когда 1-ый находится в положении «отключено». По степени трудности работы по установке устройств фактически ничем не отличаются от вышеперечисленного варианта (с одним детектором) – добавляется только одна операция – установка переключателя.

Подключение нескольких устройств в цепь

Разглядим очередной, более непростой случай, когда в схему нужна подключить сходу несколько датчиков на движение. Тут должна применяться только параллельная схема:

1. На каждый отдельный датчик подается нулевая жила без прерывания.
2. Дальше выводится нагрузка с каждого устройства и соединяется воединыжды в одном общем проводнике, идущем на лампу.
3. Питающий провод (фаза) подается на надлежащие контакты в устройстве от 1-го источника. В неприятном случае, при подключении их в сеть может произойти куцее замыкание!

Принципиально! Преимущество таковой схемы заключается в способности детектировать помещение, когда оно имеет огромную площадь (а датчик, обычно, работает не далее 10-12 метров) либо геометрические характеристики, препятствующие прямому обнаружению движения (углы, повороты). Недочет – более непростая система, дабы подключить приборы будет нужно больше расходных материалов (проводов, распредкоробок) и дополнительных отделочно-восстановительных работ в помещении.

Установка

Подключить квартирный либо уличный датчик на движение, дабы автоматом управлять системой освещения, можно, если действовать в согласовании со следующим методом:

1. Обусловиться со схемой установки, сколько и каких устройств в ней будет задействовано, создать план их рассредотачивания.
2. Избрать подходящее место для размещения сенсора, исходя из рационального угла обзора и его технических характеристик.
3. До электромонтажных работ отключить общий рубильник.
4. Приготовить материалы, проводку и устройства.
5. Установить оборудование, подключить кабели, не запамятывая держать под контролем корректность соединений.
6. Отрегулировать и настроить устройства.
7. Запустить питание, проверить работу датчика на движение.

Монтировать датчик движения лучше в верхнем положении. В помещении это верх угла либо потолок, на улице – опора фонаря.

Настройка и регулировка

Верно подключить датчик на свет, работающий при обнаружении движения, недостаточно – нужно также его настроить и отрегулировать. Для этого у каждой модели устройства, обычно, существует три функции:

1. По уровню освещенности. Можно задавать огромную либо наименьшую чувствительность фотоэлементу. Зависимо от степени сумерек он будет срабатывать на движение и включать лампу.
2. По времени. Отключение осветительного прибора по прекращении перемещения объекта в зоне видимости сенсора можно также настраивать. Современные приборы позволяют поменять этот параметр в широком спектре – от секунды до 10 минут.
3. По чувствительности. Эта черта позволяет задавать восприимчивость детектора к объему движущегося объекта и дальности его удаления. Благодаря ей можно исключить инициацию датчика на движение домашних питомцев либо предметов за пределами зоны подсветки.

Читайте также Как проверить и подключить ИЗУ для ДНаТ своими руками

Проверка установки

После того как все опции выполнены, а функции отрегулированы, нужно проверить датчик на предмет видимости движения из очень удаленной точки зоны обзора. Для этого сначала нужно удостовериться в правильно данном направления угла детектирования. Дальность обнаружения перемещения также будет зависеть от преждевременное настроенных черт.

Вероятные задачи и их решение

Часто после установки либо спустя некоторое время датчик движения перестает работать. Дабы поновой его подключить, нужно продиагностировать проводку, место установки и исправность ламп в осветительном приборе.

Неоптимальное место установки

Очень нередко неувязка неисправности датчика движения заключена в неоптимальном месте его установки. Если он не имеет регулировки угла обзора, то нужно верно подбирать высоту. Обычно в аннотации ее величина указывается. Если детектор на кронштейне, и опции не приведены, то наклон и поворот его корпуса необходимо подобрать опытным методом.

Принципиально! Еще одна неувязка – сокрытый в плоскости стенки датчик движения. Зависимо от глубины его расположения, угол обзора может значительно искажаться. Поправить ситуацию можно, переустановив устройство в более открытое положение.

Перегорание лампы

С датчиком движения лучше применять только те виды ламп, которые в состоянии выдержать огромное количество циклов «включение/выключение». Решить делему можно, если поставить более надежный источник света, к примеру, светодиод. Повысить срок службы также можно, если подключить устройство плавного включения. Но в таком случае осветительный прибор будет загораться с запозданием на пару секунд. Потому детектор будет нужно ставить с таким расчетом, дабы он определял перемещение объекта заблаговременно, а не в тот момент, когда он заходит в не освещенную область.

Неисправность проводки

Датчик движения может не делать работать и из-за неисправности проводки. Из-за нередких циклов «включения/отключения» могут окислится места контактов как в самом устройстве, так и в распредкоробке. Для этого необходимо снять крышку и проверить места соединения, за ранее обесточив электрощиток. Кроме этого, сами проводники могут быть некачественными либо очень узкого сечения и, перегреваясь в процессе эксплуатации, стремительно приводить к разъединению сети. В последнем случае будет нужно проводить поиск обрыва сети и подменять испорченный участок.

Главные выводы

Подключить датчик движения для квартирного либо уличного освещения можно как с выключателем, так и без него. Для его установки лучше применять трехжильный цветной кабель. Есть три разные схемы:

1. С одним устройством без выключателя.
2. Аналогичный вариант, но с размещение выключающего устройства.
3. С несколькими параллельно присоединенными сенсорами.

По окончании монтажных процедур, датчик необходимо подключить и настроить по времени затухания освещения после прекращения движения, по чувствительности на объем объекта и дальность деяния, также на восприимчивость фотоэлемента к наступлению темноты. После регулировки и включения датчика нужно выполнить проверку его установки – по углу обзора, дальности деяния. В процессе эксплуатации нередко появляются задачи в работе устройства вследствие неисправной проводки, перегорания ламп и вначале неверном выборе места его установки.
