Как подключить розетки. Схема подключения трёх и поболее розеток.
Как подключить бра с выключателем шнурком, цепочкой — 3 обыкновенные схемы.
Размещение розеток, выключателей и осветительных приборов в квартире всегда планируется еще на стадии ремонта.
Вы заблаговременно в проекте намечаете более рациональные места установки, штробите стенки и получаете готовый итог, который остается с вами фактически до конца жизни.
А что делать, если ремонт уже закончен, а вы запамятовали просверлить подрозетник под отдельный одноклавишник для стенного бра?

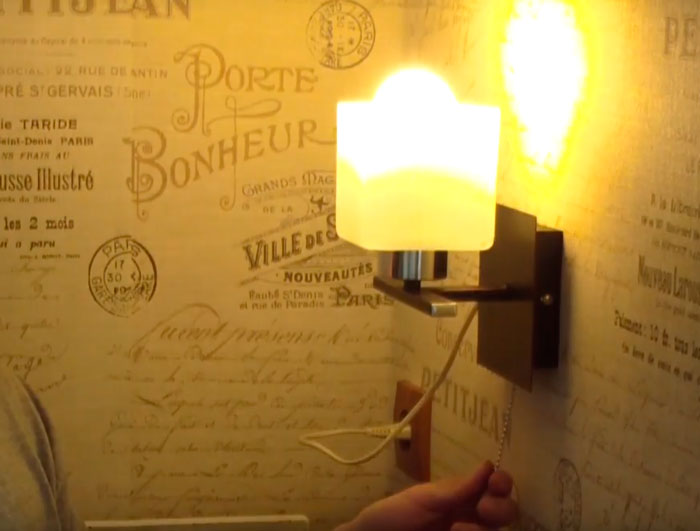

Тут к нам на помощь приходят осветительные приборы с внутренним выключателем на шнурке либо подвесной цепочке.

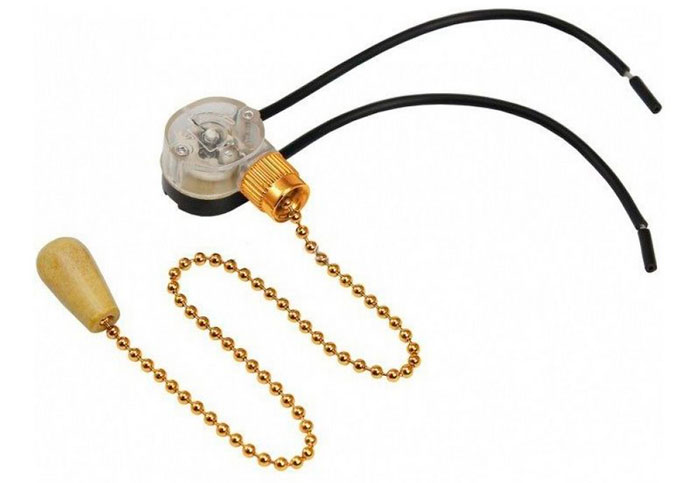

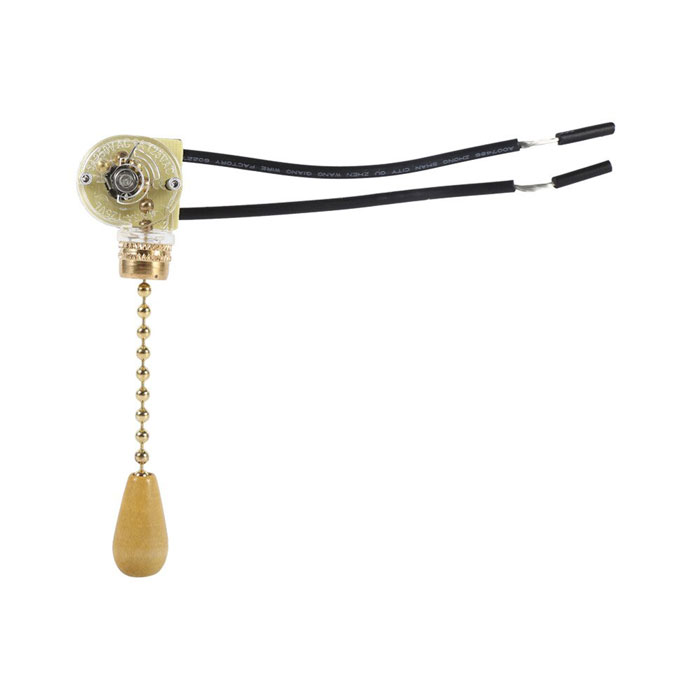

Также такую цепочку-переключатель можно приобрести раздельно и без помощи других установить на готовое изделие. При всем этом собрать схему можно 3-мя различными методами:

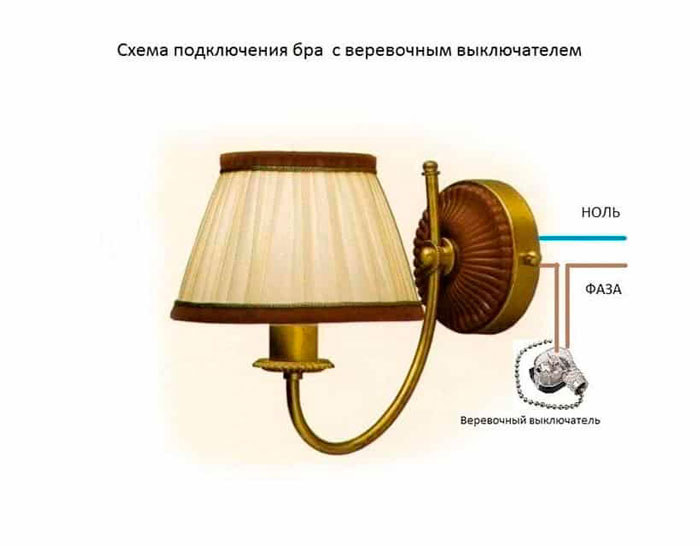

Подключение бра с цепочкой и одной лампочкой.
Подключение бра с цепочкой и 2-мя лампочками (двухрожковые).

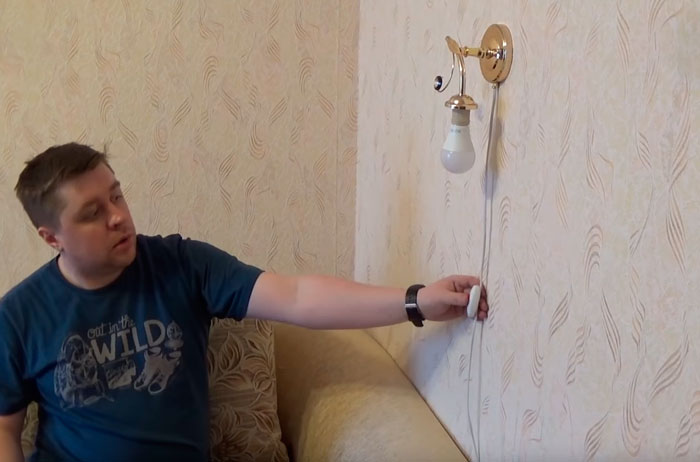

Подключение бра от наиблежайшей розетки с выключателем на проводе.

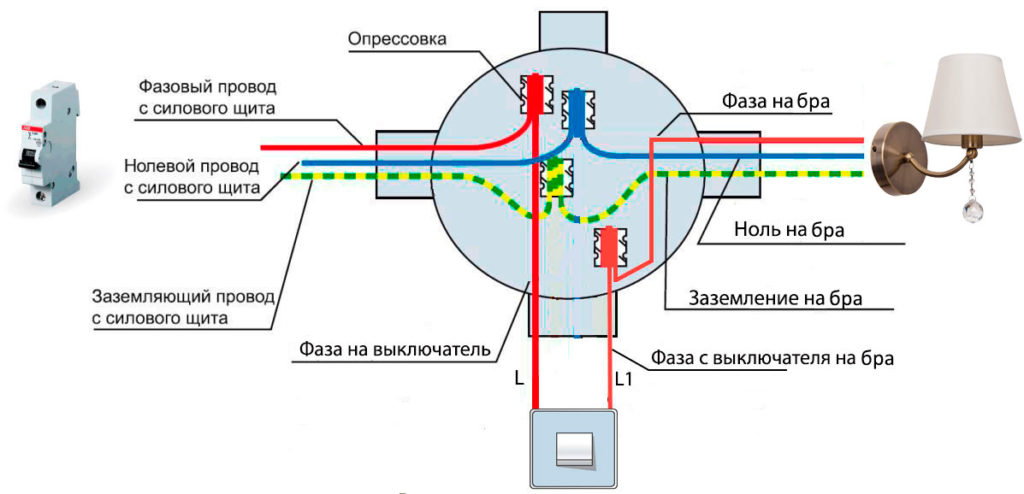

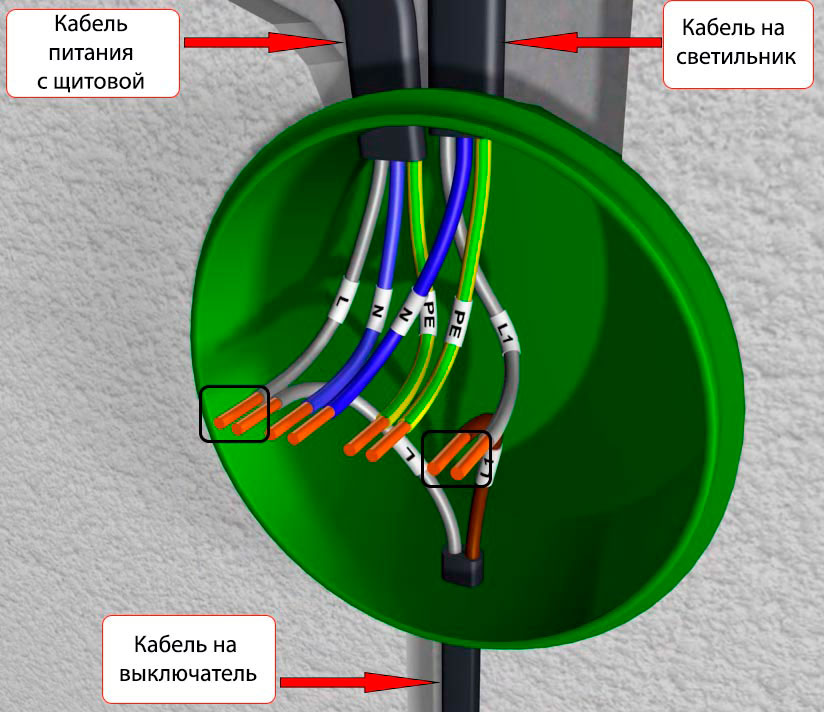

Если же при ремонте вы ничего не запамятовали, и для вас необходимо подключить бра через распредкоробку и стенной выключатель, то такая схема ничем не отличается от схемы питания осветительного прибора на потолке.
Читайте об этом в отдельной статье.
Мы же подробнее разглядим три вышеприведенные схемы со встроенными микровыключателями.
Установка выключателя-цепочки в бра

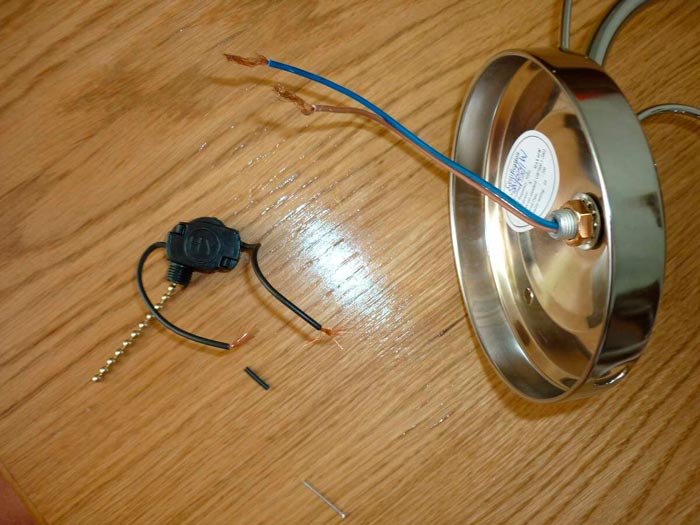

Итак, что мы имеем на исходном шаге работ? У нас есть стенное бра под одну лампочку (1-ый вариант), из корпуса которого выходят два провода.
Если у вас осветительный прибор двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). В большинстве случаев провода отличаются по цвету.

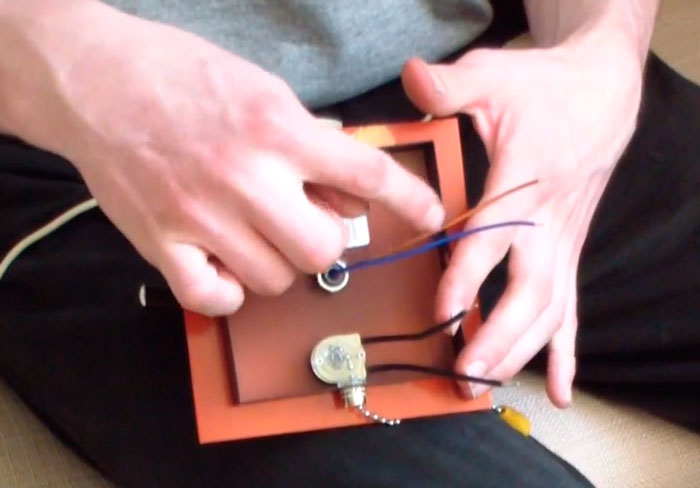

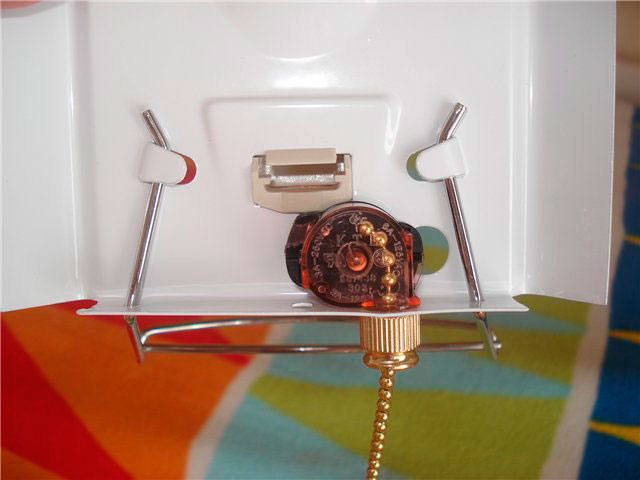

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с оборотной стороны и вроде бы скрывается между стенкой и бра. Зрительно ее никак не видно.

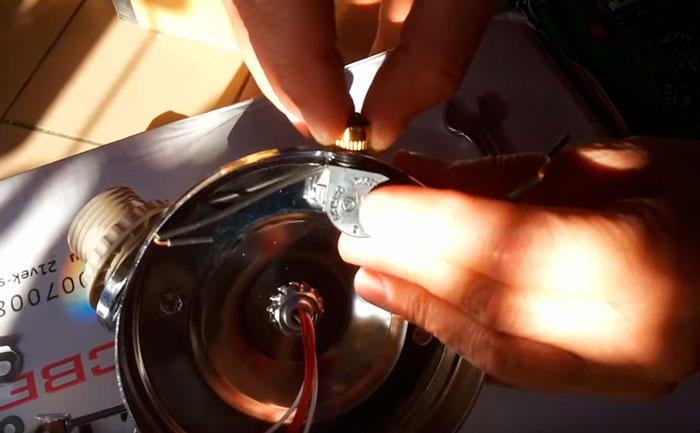

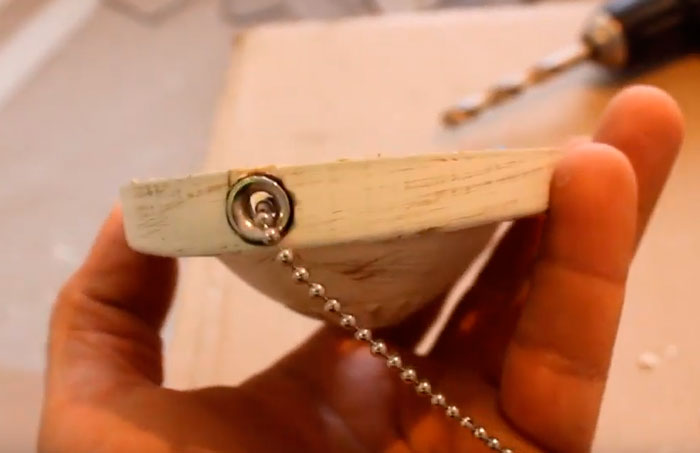

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.
При всем этом не забудьте снять плафон, дабы случаем не разрушить осветительный прибор.
Отверстие лучше сверлить поэтапно, начиная со сверла малого поперечника, равномерно расширяя его размер. Если сделаете отверстие чуток больше нужного, то стягивающее кольцо-гайка может просто перескочить через него.
Дальше в отверстие вставляется резьба выключателя и снаружи затягивается гайкой.
А что делать, если ободок бра оказался очень узеньким и на нем не выходит закрепить выключатель? В данном случае его придется вклеить чуток поближе середины бра, в более глубочайшем месте, чтобы он не касался стенки.
Для жесткой фиксации используйте клей водянистые гвозди (только не тот, что для потолочных плинтусов) либо эпоксидную смолу.
При всем этом направьте внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!
Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.
Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете по другому, и цепочка у вас длительно не проживет и стремительно порвется.
Потому ободок придется просверлить очень вероятным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.
Как верно подключить провода
После крепежа выключателя перебегаем к коммутации всех проводов. Всего их у нас 6 штук:
- 2 – с выключателя
- 2 – выходят из самого бра
- 2 – торчат из стенки
Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.
Самое главное правило тут – пустить фазу через выключатель. Не запамятовывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть конкретно фаза.
В неприятном случае, возжелаете поменять лампочку, дернете за шнур, а на патроне все еще будет находиться потенциал, и вы попадете под напряжение.

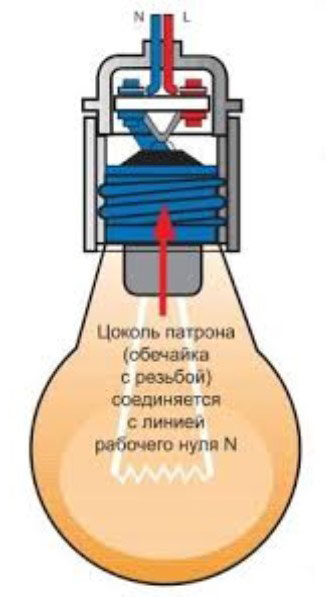

При всем этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” либо на резьбу.
Дабы ничего тут не напутать, читайте подробный ликбез в отдельной статье.
Соединение проводов можно выполнить с помощью скрутки с последующей пайкой.
Если вы не большой спец в данном деле, воспользуйтесь контактными зажимами Wago либо обыкновенными болтовыми клеммниками.

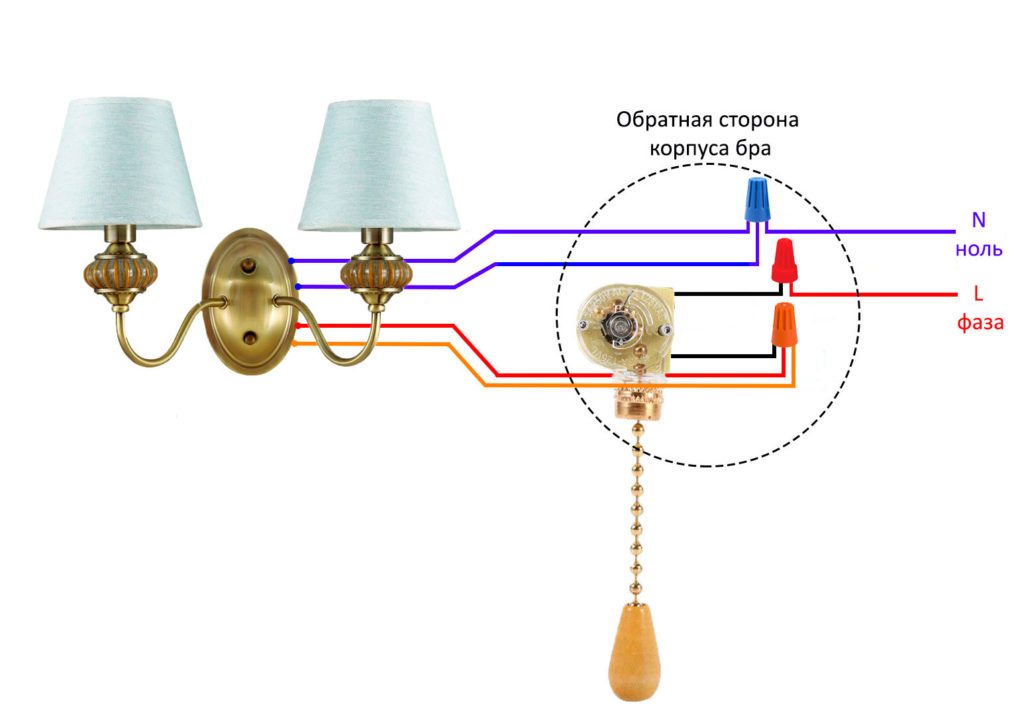

Дабы совершенно не париться, можно все скрутить на колпачки СИЗ.
Итак, сперва необходимо узнать и уяснить, какой провод торчащий из стенки, у вас фазный, а какой нулевой. Определяется это с помощью индикаторной отвертки.
Дальше, как и перед хоть какой работой с проводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не понимаете какой конкретно выключатель это делает, идеальнее всего отключить вводной автомат.
После этого, индикатором удостоверьтесь в отсутствии напряжения на кабеле.

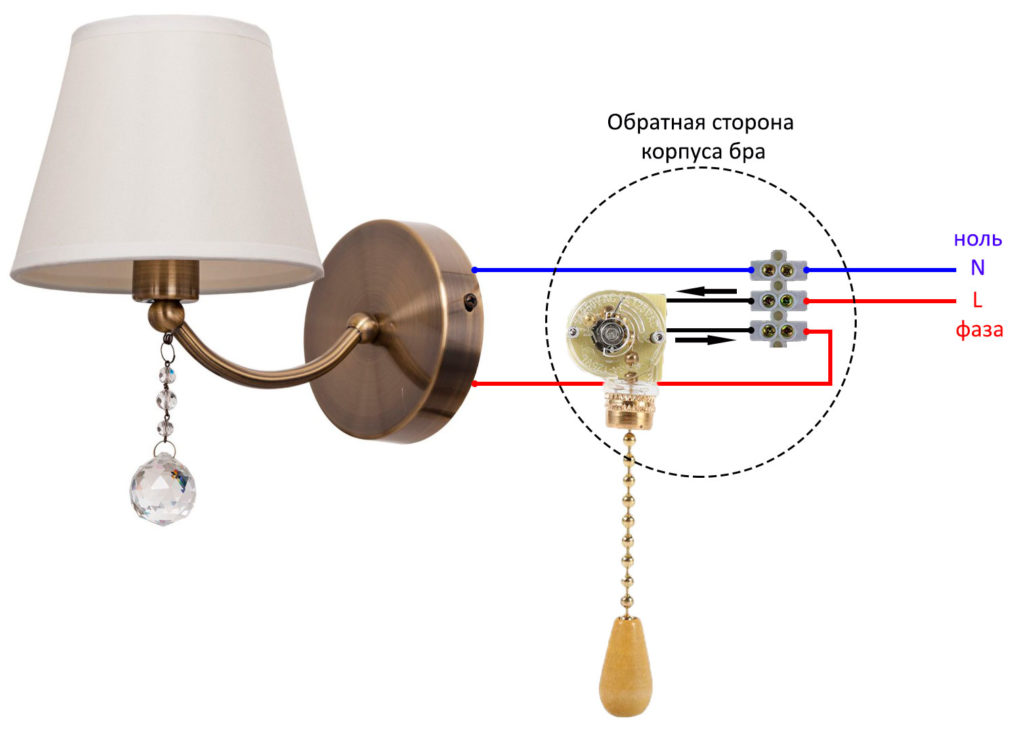

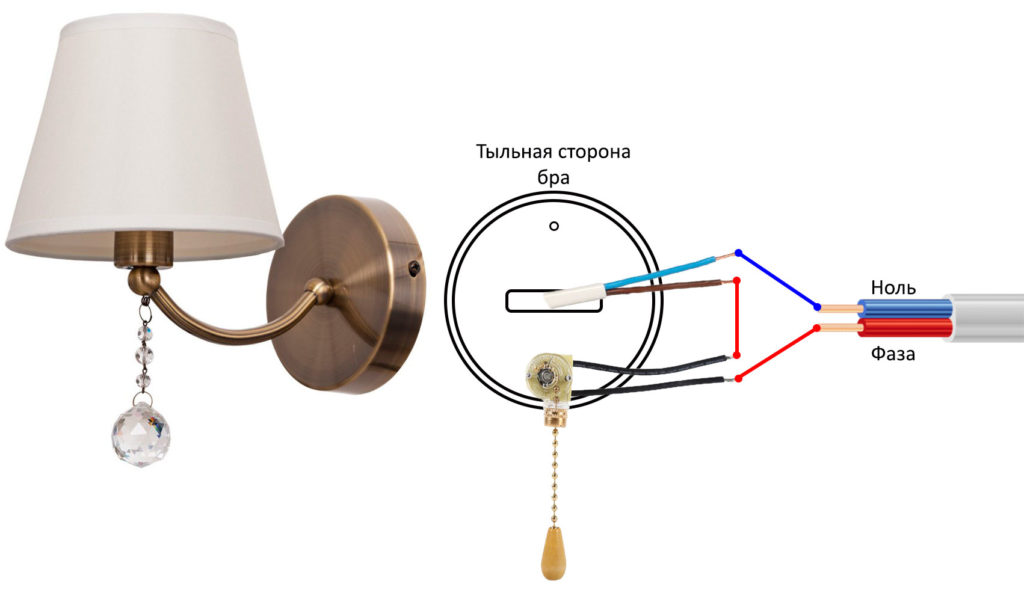

Перебегаем к сборке схемы. Схема подключения тут такая:
Ноль из стенки идет впрямую на нулевой провод бра. Фазу из стенки соединяем с одним из проводов минивыключателя и дальше пускаем на эл.проводку самого бра.
Вот в принципе и все. Видите ли, ничего сложного.
Подключение бра на две лампочки
С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

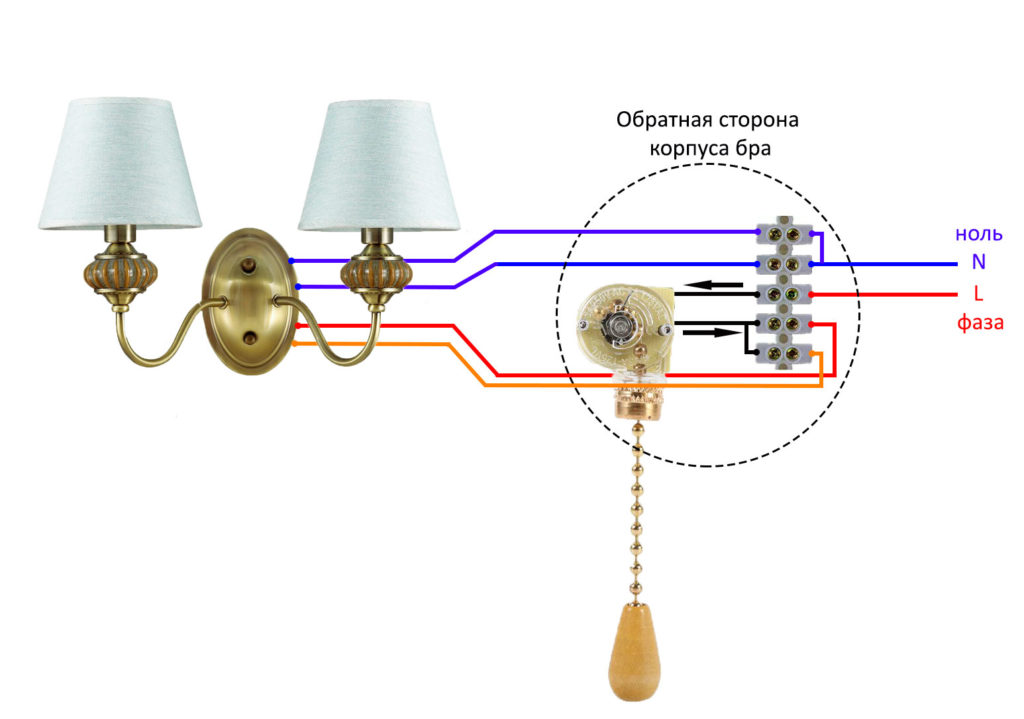

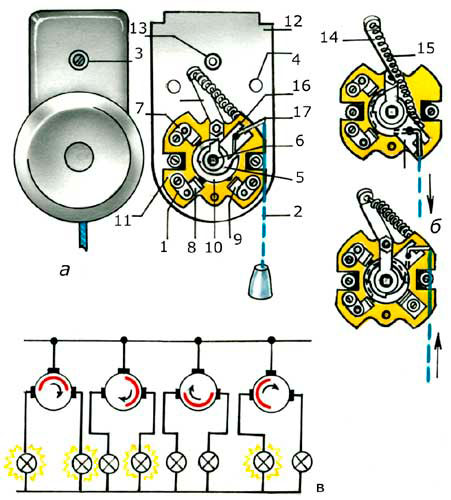

Если для вас необходимо, дабы каждый “рожок” либо лампочка врубались по отдельности, тогда придется применять выключатель на цепочке с 3-мя отходящими проводами.

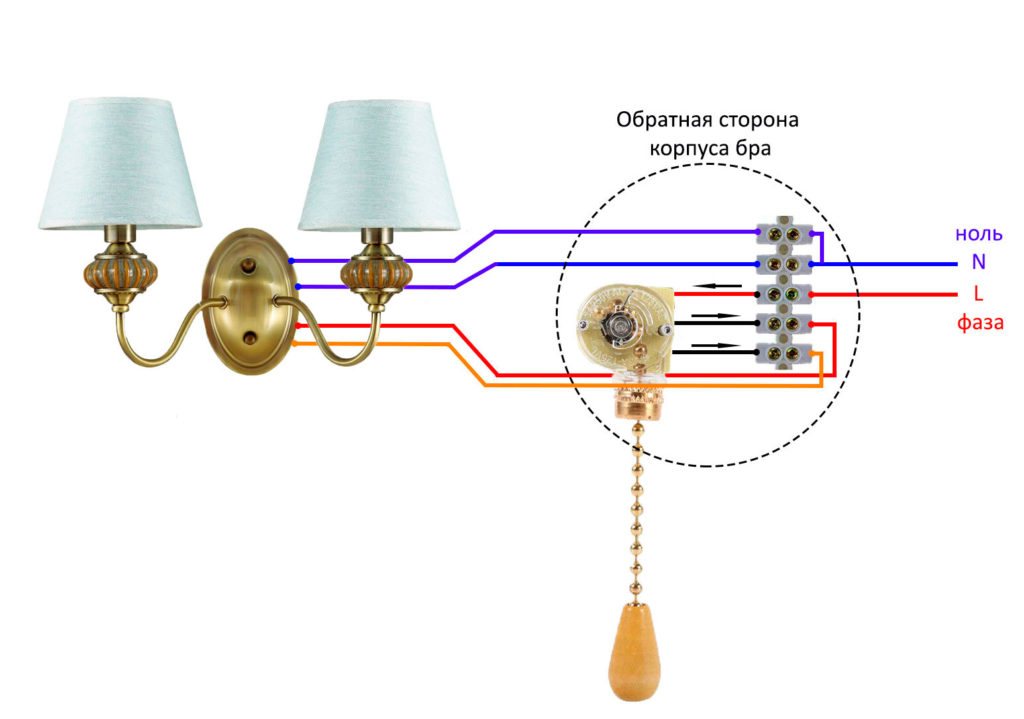

Схема подключения тут будет такая:

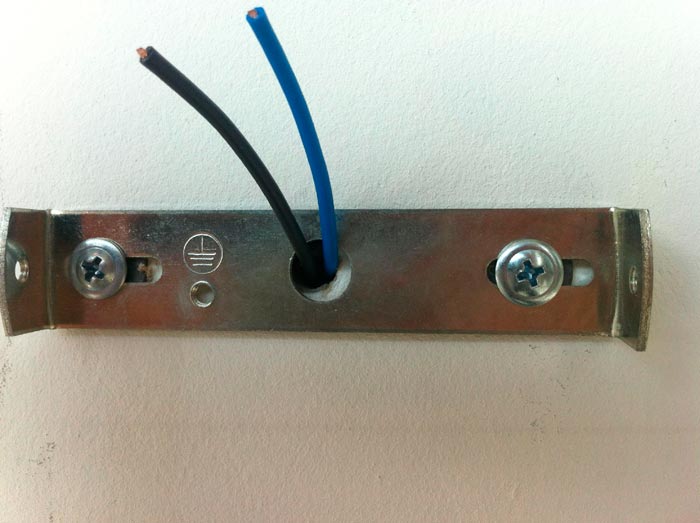

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к железному корпусу осветительного прибора на специально предназначенное место.

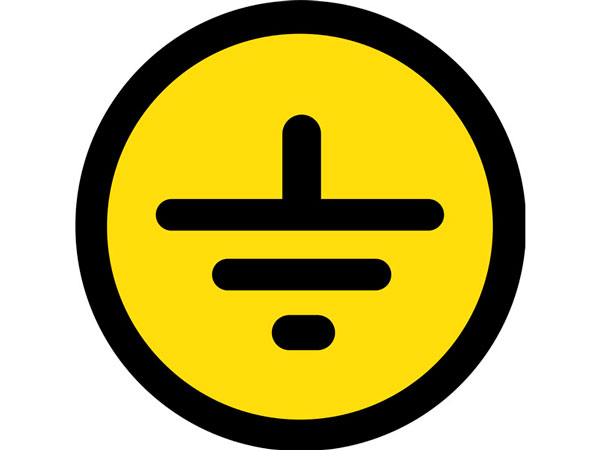

Отыскиваете соответственный значок на корпусе изделия.
Если вы точно не понимаете, есть ли в вашей квартире заземление либо нет, в данном случае на корпус лучше ничего не цеплять и бросить этот проводник свободным.
Схема подключения через выключатель на проводе
А что делать, когда конструкция бра не позволяет расположить снутри корпуса дополнительный выключатель на цепочке либо просто такого нигде нет в наличии?

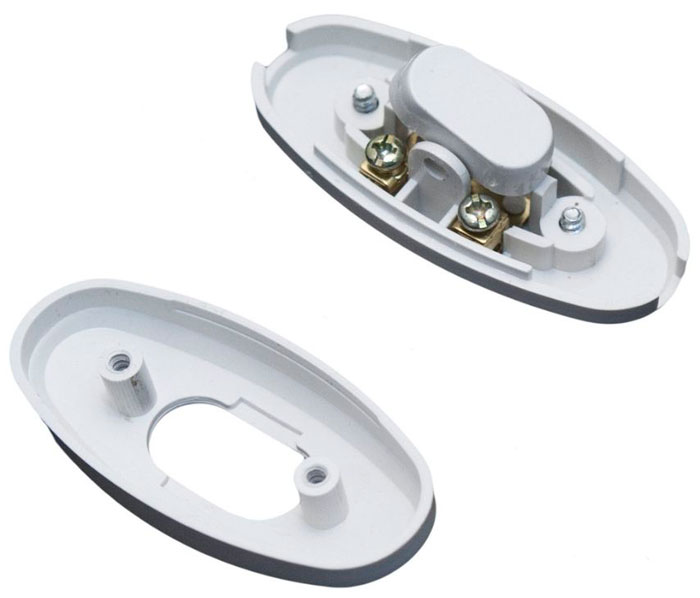

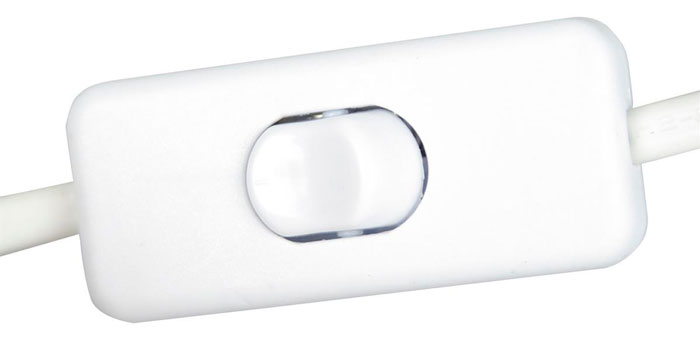

В данном случае данный выключатель, но уже незначительно другой конструкции, можно установить конкретно на шнуре питания.

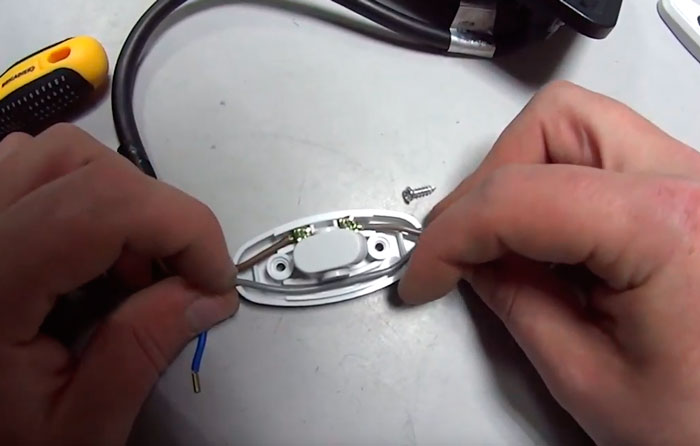

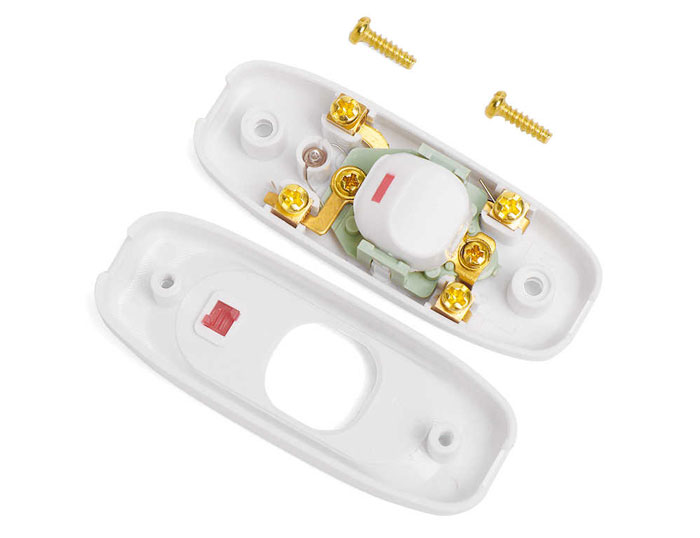

Перед монтажом разберите таковой проходной переключатель, выкрутив саморезы с тыльной стороны. Под крышечкой вы увидите два контакта.

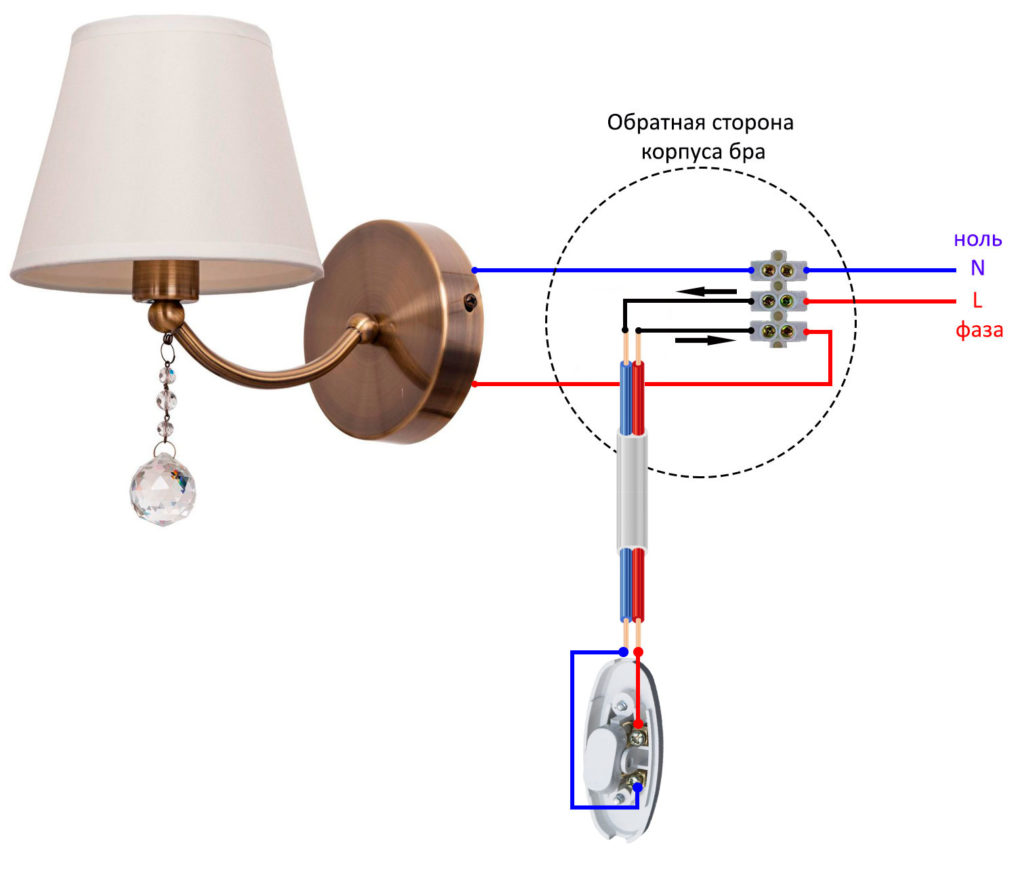

По аналогии с подключением через цепочку сюда необходимо завести фазу. Берете двужильный гибкий провод ШВВП 2*0,75мм2 нужной длины и зачищаете изоляцию с обоих концов.
При всем этом жилы на конце, где будет устанавливаться переключатель, нужно зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

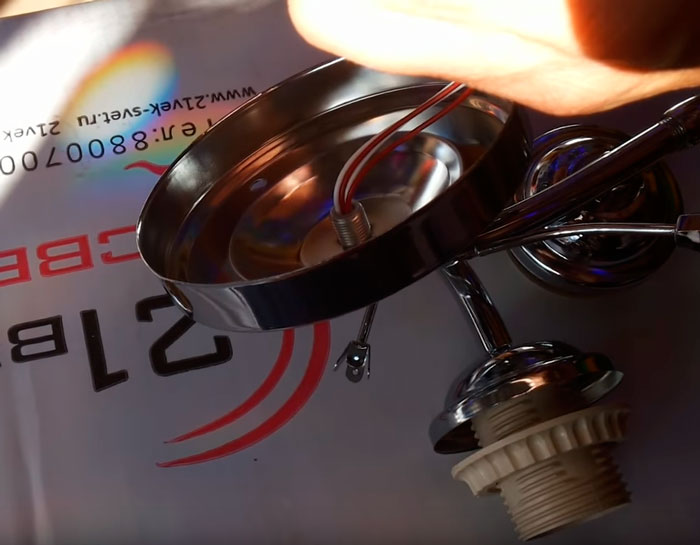

Сам шнур заводим вовнутрь корпуса бра и тут же производим коммутацию всех проводников между собой. Подключение можно выполнить снова же через клеммники.
Ноль по старинке идет впрямую. Фаза по одной жиле шнура поначалу спускается вниз к переключателю, а потом через вторую жилу ворачивается назад в бра.
А что делать, если вы желаете установить осветительный прибор в новеньком месте, где вообщем ранее не закладывалась под это дело проводка, но зато неподалеку находится розетка?

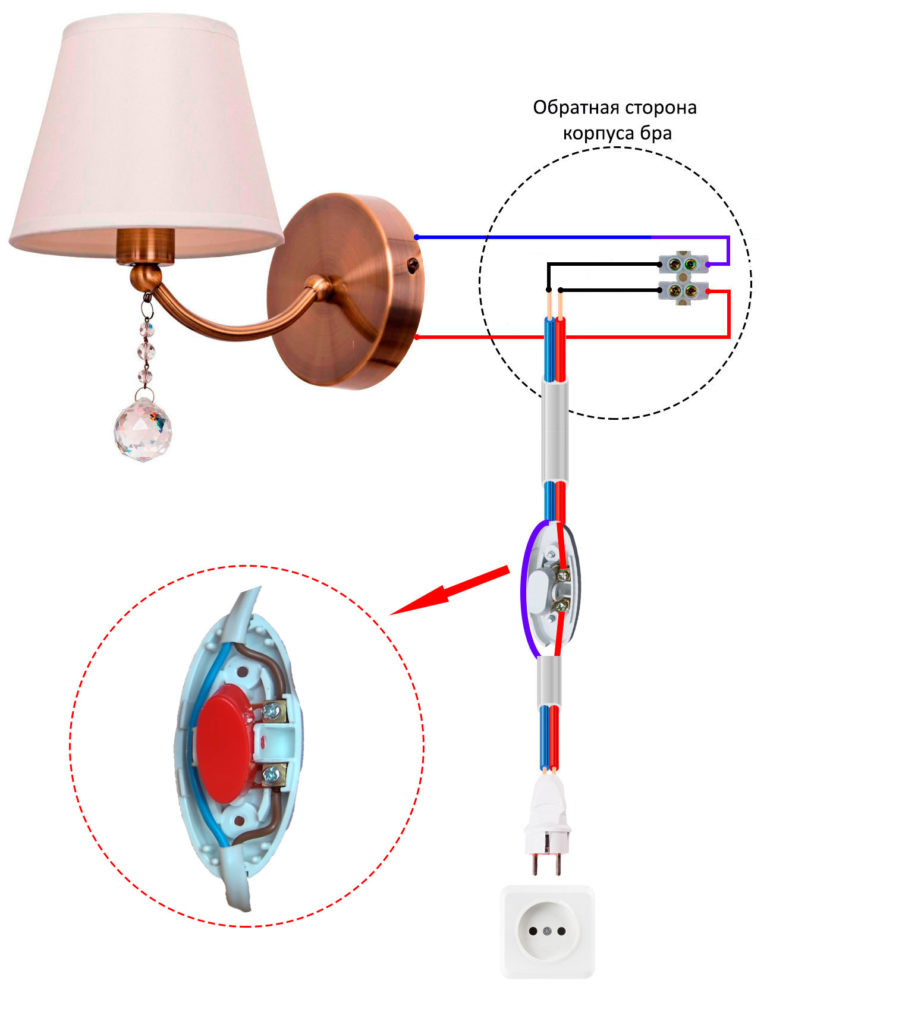

Чтобы не срывать обои и не штробить поновой стенки, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а в центре устанавливаете проходной переключатель.
Выходит вот такая схемка:
Со стороны это смотрится не очень прекрасно, но если розетка будет где-нибудь спрятана, а на виду остается только шнурок с выключателем, то картина мало изменяется.
Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Так как выключатель должен разрывать конкретно ее.
Перевернете вилку и это может окончиться очень грустно. В данном случае на шнуре рекомендуется монтировать переключатель, который сразу разрывает сходу два проводника, как фазный, так и нулевой.
Тогда не придется всякий раз запоминать в каком положении было все подключено вначале, и бояться, что напряжение после отключения все еще находится на патроне лампочки.
Следуем советам: как подключить выключатель с розеткой в одном блоке
Приступая к работе, сперва следует позаботиться о собственной безопасности. Отключите электричество на щитке, а потом проверьте при помощи специальной индикаторной отвёртки, нет ли в сети напряжения. Принцип её работы так прост, что разъяснять его нет смысла. Но здесь необходимо осознавать, что плохие индикаторные отвёртки могут демонстрировать напряжение там, где его и в помине нет.

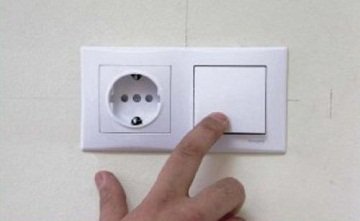

Использование блока розеток с выключателем
Обычно подключение выключателя и розетки делают единым блоком там, где поделить их нельзя либо делать это не нужно. К примеру, в кухне, ванной, туалете либо на балконе, где несколько источников света и охото, дабы некоторые из них можно было выключать.
В местах завышенной влажности розетка может быть очень небезопасной. Вода (в особенности грязная) отлично проводит ток, а означает, в один миг не только лишь сама розетка может выйти из строя, может быть повреждён участок проводки в квартире, также может пострадать и человек, по неведению либо халатности установивший её там.
Спецы обычно «выносят» розетку за границы комнаты, а дабы всё смотрелось аккуратненько, объединяют с выключателями.
Что следует знать перед монтажом?
Перед тем, как подключить выключатель через розетку, нужно учитывать некоторые аспекты. От электрической распределительной коробки до вашего блока идут три провода. Это фаза, ноль и заземление. Где из них какой, найти поможет, к примеру, индикаторная отвёртка. Диодик будет говорить о напряжении лишь на одном из кабелей. Осознать, какой из них «земля» – так же до боли просто. Это самый толстый провод, обычно белоснежного цвета.
Если индикаторной отвёртки либо мультиметра под рукою не оказалось, то можно разобраться и без них. [attention type=yellow]Фазу, обычно, делают красного либо бурого цвета, ноль – синим. [/attention]В советское время, кстати, электрики за неимением маркеров либо других приспособлений отмечали фазу куском чёрной изоленты.

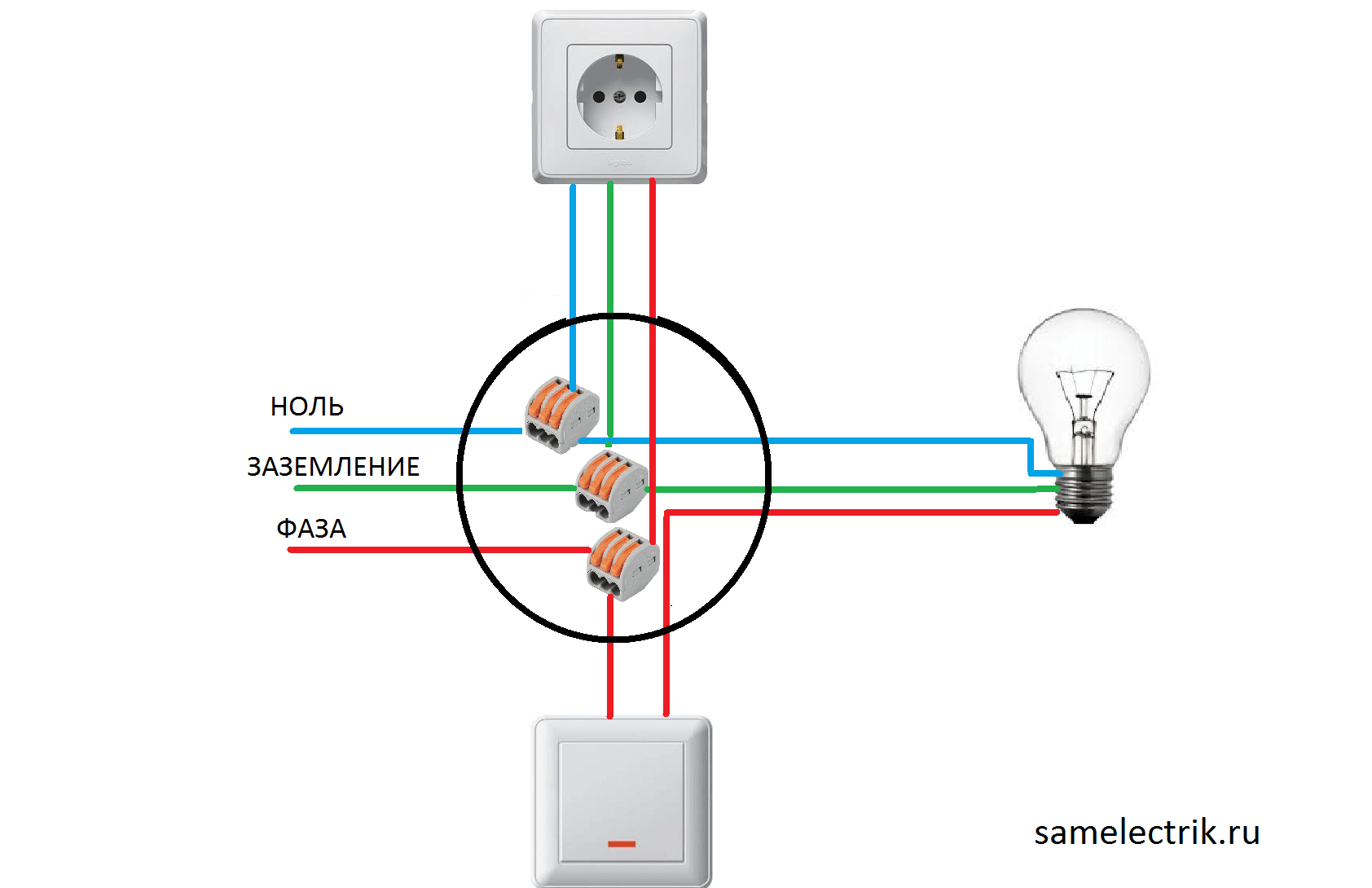

Схема подключения выключателя и розетки
«Земля» нужна только для розетки, ну и то не для каждой. Есть устаревшие розетки, заземление в каких просто не предвидено, но лучше такими не воспользоваться. Помните, безопасность главнее всего.
[blockquote_gray]Перед тем, как подключить выключатель с подсветкой, нужно уточнять вид устанавливаемого осветительного прибора, так как для обычного функционирования таких выключателей подходят галогенные и лампы накаливания.
Проходные выключатели владеют соответствующими особенностями переключения электрической цепи и нередко применяются в схемах управления освещением из 3-х и поболее мест.[/blockquote_gray]

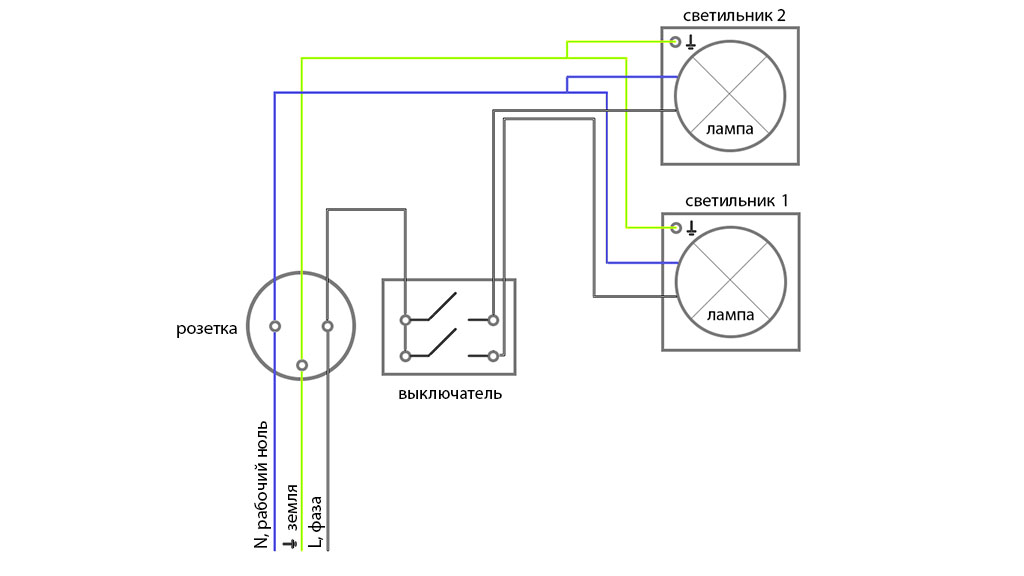

И фазу, и ноль подводят поначалу к розетке (само собой, к различным её «полюсам»). Далее фазу перемычкой «перекидывают» на общий контакт обоих выключателей, а после чего остаётся только подключить к ним осветительные приборы.

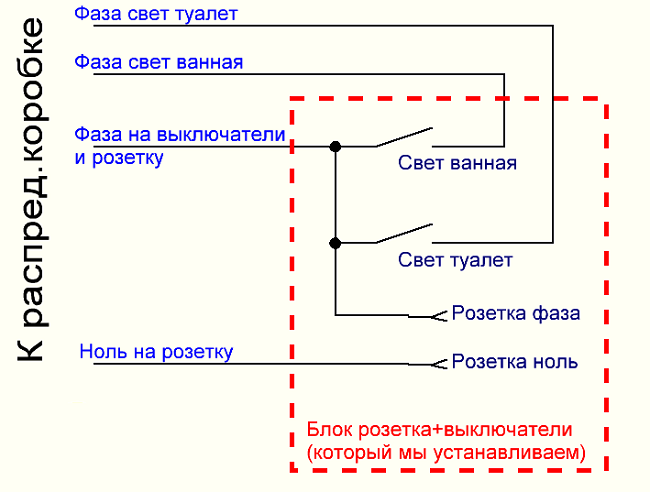

Если речь идёт о раздельном санузле, то провод из ванной проходит через распределительную коробку к одному выключателю, а из туалета – к другому. Но это касается только фазы. Ноль «выводят» в ту же распред коробку и в выключателях он не нужен.
[blockquote_gray]Каждый электрик-любитель должен знать, как проверить конденсатор мультиметром. Замеряя сопротивление таких деталей, можно судить о их исправности, а проверка емкости покажет главный номинал конденсатора.
Таким измерительным устройством универсального типа можно инспектировать на работоспособность и трансформаторы, и даже светодиоды.[/blockquote_gray]
Принципиально держать в голове, что фаза и ноль в электрике не должны соприкасаться, по другому цепь замкнётся и при включении тока произойдёт куцее замыкание. Конкретно для этого на проводах делают изоляцию.
[attention type=green]Спецы рекомендуют подключать блок выключателя с розеткой на уровне глаз. Но по эталонам, лучшая высота, на которой принято монтировать подобные вещи, составляет чуток больше полметра.[/attention]
Также при подключении розетки через выключатель нередко рекомендуют применять более толстые провода. В дальнейшем это дозволит применять её для неопасного включения каких-либо массивных устройств, которым необходимо много питания, либо же — сходу нескольких устройств.
