Так как централизованное горячее водоснабжение жилых построек становится неактуальным, на замену приходят автономные накопительные водонагреватели. Принципиальный плюс обозначенных бытовых устройств – обычной установка, не требующий особых разрешений. Предлагаем посодействовать для вас воплотить это преимущество и разглядеть, как верно установить и подключить бойлер к водопроводу личного дома либо квартиры.
Материалы и комплектующие
Обычно, накопительные и проточные водонагреватели оснащаются креплениями – скобами либо кронштейнами, созданными для подвеса агрегата на стенку. Другие комплектующие и трубопроводную арматуру придется приобрести без помощи других.
Для установки и правильного подключения электрического бойлера по стандартной схеме подготовьте набор материалов:
- 3 крана шаровых Ду15;
- 2 американки схожего поперечника;
- тройник Ду15;
- созданный для бойлеров предохранительно-обратный клапан;
- трубы из металлопластиковые (также подойдет сшитый целофан, гофрированная нержавейка или полипропилен) с присоединительными фитингами;
- кабель трехжильный медный ВВГ сечением проводников 2,5 мм²;
- выключатель автоматический двухполюсный, рассчитанный на ток 20 ампер.
Примечание. Некоторые производители комплектуют свои изделия предохранительными клапанами с резиновыми прокладками.

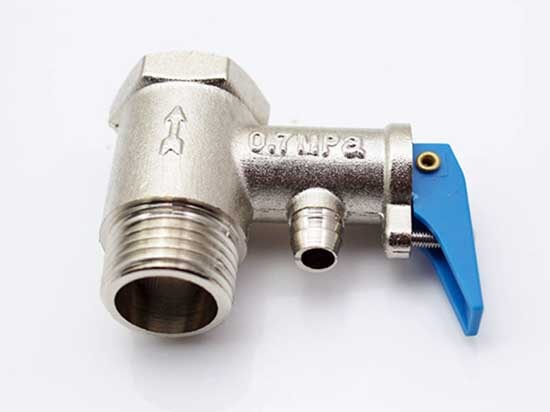

Так смотрится клапан сброса давления из бака
Если трубные подводки к накопительному водонагревателю планируется муровать в стенку, лучше взять трубу из металлопластика, нержавеющей стали либо сшитого целофана. Разводку из ППР укрыто прокладывать не рекомендуется. Не забудьте о креплениях крепления труб к стенкам – подводки не должны нагружать патрубки бойлера своим весом.
Длина кабеля для присоединения к электросети находится в зависимости от удаленности головного щитка управления, откуда придется вести отдельную линию электропитания. 2-ой вариант подключения – к наиблежайшей распределительной коробке розеточной сети. Для прокладки проводки открытым методом подготовьте пластмассовые кабель-каналы либо гофрированный рукав.
При сокрытой прокладке трубы сходу уходят в стенку
Вариант подсоединения бойлера косвенного нагрева находится в зависимости от типа котла и схемы отопления. Но для вас совершенно точно пригодятся трубы с фитингами и циркуляционный насос малой мощности, развивающий давление 4 м аква столба (0,4 Бар).
Установка водонагревателя
Перед тем как подключить водонагреватель к электросети и водопроводу, агрегат следует накрепко закрепить на стенку в комфортном месте. Дадим несколько советов по размещению бойлера:
- Место установки нагревателя в личном доме либо на даче – вблизи с вводом холодной воды. Как правило это котельная или кухня, пореже – санузел.
- Единственное помещение, применимое для монтажа накопительного бака в квартире – ванная комната. Время от времени бойлер малого объема (35 л.) ставится на кухне.

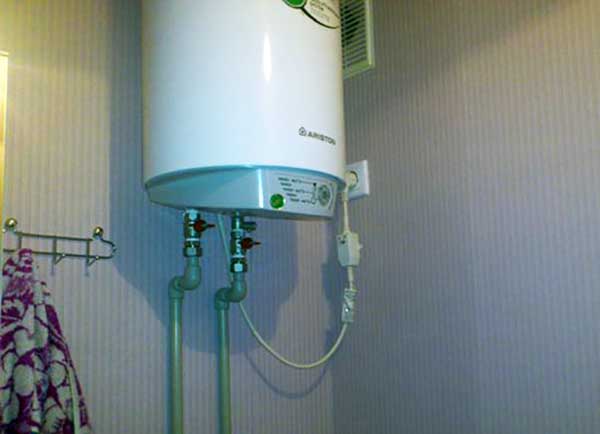

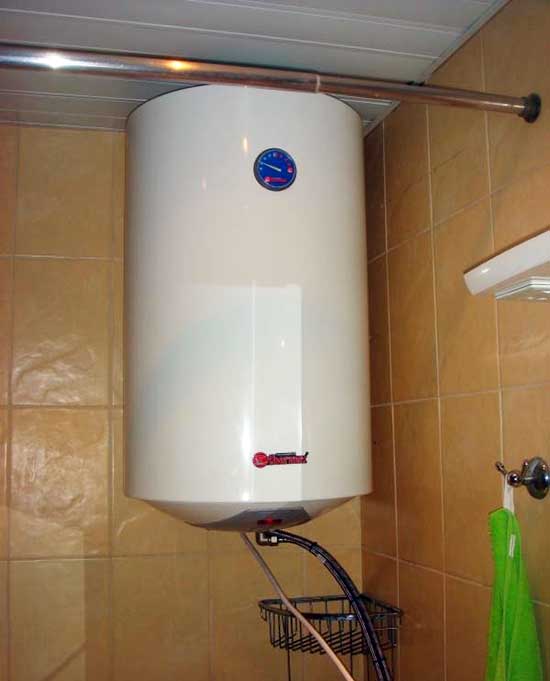

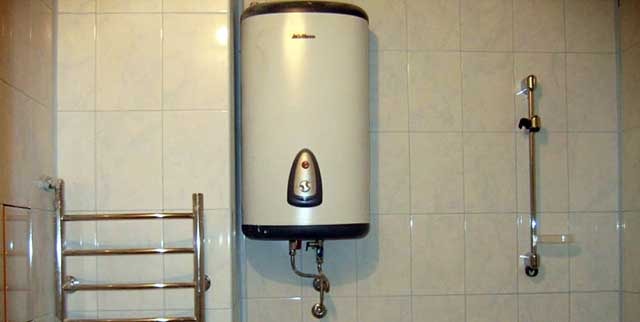

Размещение аппарата в углу ванной комнаты
Справка. В многоквартирных домах – новостройках под размещение водогрейного оборудования часто предусматривается отдельное помещение.
Выбрав место и высоту подвеса водонагревателя, отметьте на стенке точки крепления. Задачка облегчается устройством штатного кронштейна в виде полосы с прорезями для крюков, приваренной к корпусу бойлера. Пробурите отверстия глубиной 12 см, забейте пластмассовые пробки и вкрутите крючки поперечником 8 мм. 2-ой вариант крепежа — анкерные болты Ø10 мм. Вкупе с ассистентом поднимите тяжкий агрегат и подвесьте за кронштейн.
Изделия некоторых брендов оснащаются особыми картонными шаблонами, облегчающими первоначальную разметку точек крепления. Есть бойлеры с отдельной монтажной пластинкой, закрепляемой на стенке несколькими дюбелями. Корпус привинчивается к ней обыкновенными болтами.
Как подсоединить аппарат к сети водоснабжения
Конструкция электрического либо газового бойлера предугадывает отбор воды на нужды ГВС из верхней зоны резервуара, где она добивается наибольшей температуры. Подпитка из холодного водопровода осуществляется в нижнюю зону. Отсюда появляются следующие задачи с опорожнением бака:
- с «горячей» стороны слив неосуществим – конец трубки размещен очень высоко, потому из емкости вытечет практически 2 литра;
- если подключить трубу с «холодной» стороны впрямую, то для опорожнения придется откручивать американку;
- сливать воду через штатный клапан неловко и длительно – сечение штуцера очень не много.

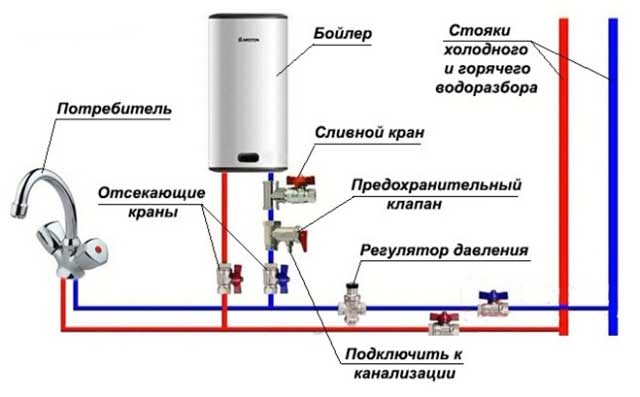

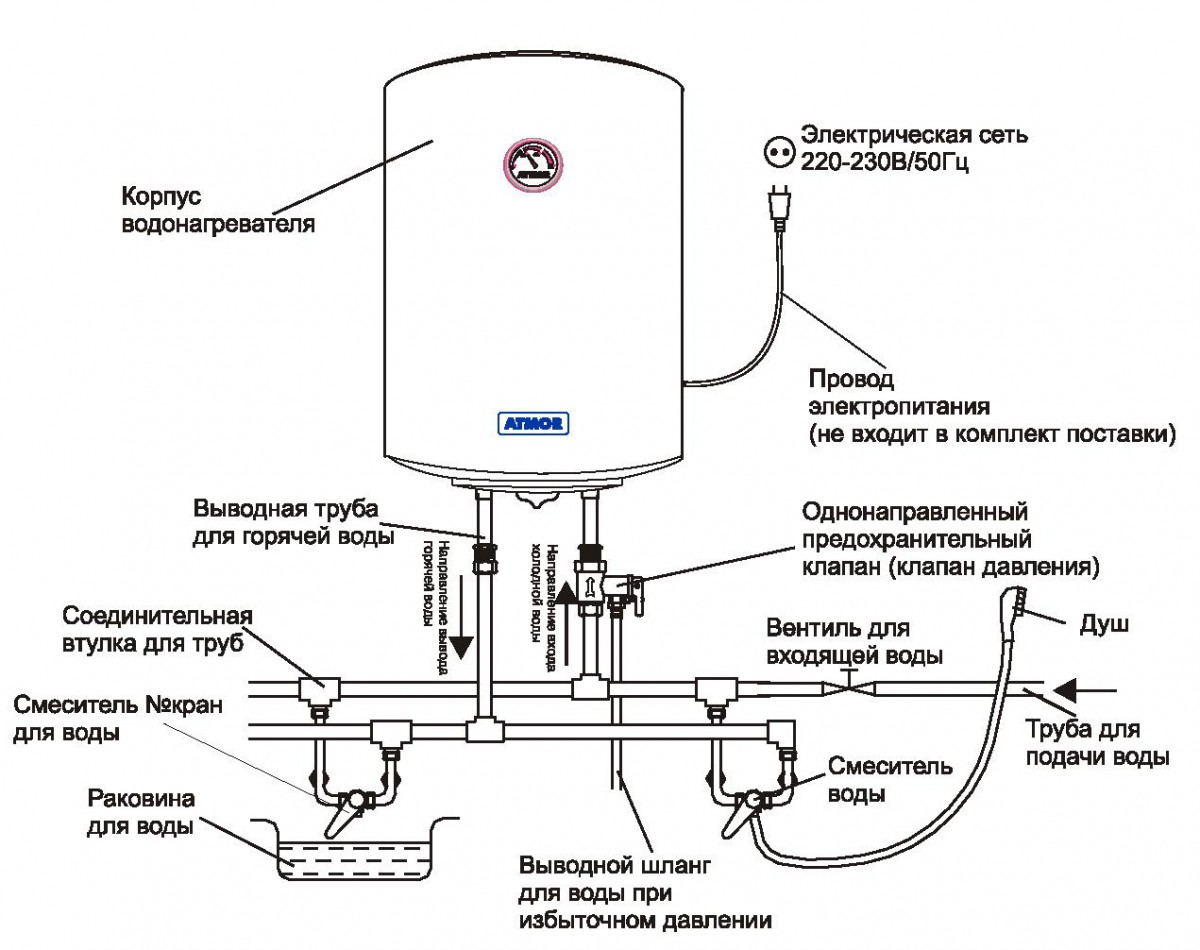

Представленная схема подключения бойлера решает перечисленные трудности и позволяет освободить бак в хоть какой момент, затратив практически 15 минут. Каждый элемент обвязки верно делает свое предназначение:
- Шаровые краны на главных магистралях служат для отсечения водонагревателя от сети водоснабжения и ГВС.
- Тройник с третьим шаровым краном на «холодной» стороне предназначен для полного опорожнения резервуара.
- Предохранительный (он же – оборотный) клапан занимается сбросом излишков воды, чей объем возрастает при нагреве. 2-ая функция – не позволить опустошение бака назад в подающий трубопровод.
- Американки позволяют отсоединить аппарат без разборки системы.

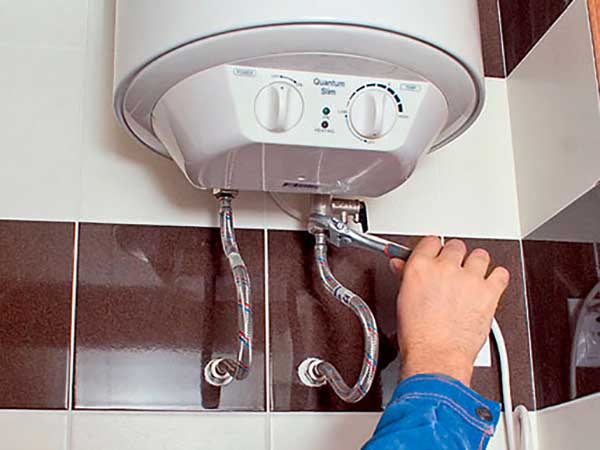

Дабы верно собрать обвязку электрического бойлера, довольно подсоединить трубы согласно схеме и прикрепить их к стенке хомутами. В последнюю очередь прикручиваются американки, на «носик» предохранительного клапана надевается гибкий шланг, направляемый в сточную канаву. Процесс монтажа накопительного водонагревателя наглядно продемонстрирован в видеосюжете:
После сборки проверьте плотность соединений, открыв подачу холодной воды. Наполнение бака делается при открытом «горячем» кране смесителя, чтобы выпустить воздух. Убедившись в надежности соединений, перебегайте к электромонтажу.
Подключение к домовой электросети
Мощность подавляющего большинства водонагревателей не превосходит 3,5 кВт. Если потребление вашего бытового устройства находится в обозначенных границах, смело делайте подключение бойлера через стандартную розетку, снаряженную контактом заземления (непременно!). Работа легкая: проведите от распределительной коробки трехжильный кабель, используя гофру или пластмассовый короб, и поставьте вблизи с нагревателем розетку.
Открытая проводка и набалдашники розеток нравятся не многим домовладельцам. Дабы выполнить подключение электричества к водонагревателю более качественно, следуйте нашей аннотации:
- Проложите кабель сокрытым методом – в бороздах стенок либо под обшивкой из гипсокартона, подсоединив его к наиблежайшей коробке розеточной сети или прямо к электрощиту.
- Установите в комфортном месте двухполюсный автомат номиналом 20 А, поместив его в декоративную пластиковую коробку.
- При помощи зажимов подключите к автомату кабель.
- Открутив винты крепления, снимите крышку снизу бойлера. Под ней скрывается разъем, куда нужно присоединить провода. Не забудьте о заземляющем контакте – он должен подключаться к соответственной шине.
Заполненный водой бойлер включите в сеть и проверьте работоспособность. Так как на экономных версиях аппаратов температура нагрева регулируется прямо на ТЭНе, не спешите ставить крышку. Дождитесь, пока вода достигнет комфортабельной температуры (смотрите по указателю) и поверните регулировочный рычаг на торце нагревательного элемента, дабы ТЭН отключился.
Подключаем бойлер косвенного нагрева
Агрегат представляет собой резервуар со интегрированным змеевиком, нагревающим основной объем воды. Соответственно, теплообменник соединяется с котлом, а резервуар подключается к системе жаркого водоснабжения. Для отвода лишнего количества воды, расширяющейся при нагреве, применяется тот же предохранительный клапан.
Проще всего подключить бойлер косвенного нагрева к одноконтурному котлу, оборудованному особыми патрубками. Снутри теплогенератора стоит трехходовой переключающий клапан, который распределяет поток теплоносителя на отопление или загрузку бойлера ГВС – как распорядится электронный блок управления. В этом случае змеевик нагревателя просто соединяется с надлежащими патрубками.
Примечание. Идет речь о газовых котлах, укомплектованных своим циркуляционным насосом. В напольных версиях – твердотопливных и газовых – насосов и трехходовых клапанов, обычно, не предусматривается.

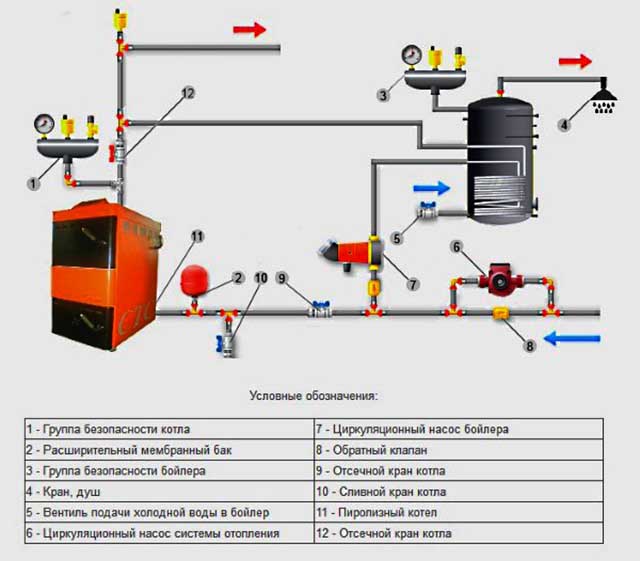

Типовая схема присоединения водонагревателя к источнику тепла включает такие элементы:
- отдельный циркуляционный насос, гоняющий теплоноситель через змеевик бойлера;
- погружной термостат, отключающий насос при нагреве воды до установленной температуры;
- 2 оборотных клапана, препятствующих образованию паразитных потоков через контуры отопления и ГВС;
- группа безопасности водогрейного бака;
- запорная арматура.
Работой насосного агрегата управляет термостат, интегрированный в бойлер (в нем предусматривается особое гнездо). Когда начинается водоразбор, емкость остывает и термоэлемент запускает насос, при достаточном нагреве – останавливает.
Принципиальный момент. Подключение к двухконтурному котлу делается по аналогичной схеме. Не допускается «вешать» бойлер на 2-ой контур теплогенератора, действующий от проточного теплообменника. Как верно делается обвязка в схожих случаях, смотрите на видео от профессионала:
Заключение
Вы сможете полностью не читать инструкций, не применять обвязочной арматуры и подвести воду к электрическому нагревателю впрямую. Агрегат будет удачно работать до первой проблемы либо ремонта водопровода, когда для вас придется сливать воду из емкости. Но есть одна деталь, которую необходимо ставить непременно – предохранительно-обратный клапан. Без него расширяющаяся вода способна порвать хоть какое слабенькое соединение либо сам бак.
Как подключить накопительный водонагреватель?
Накопительный водонагреватель безупречен для дачи, т.к. он намного меньше нагружает вашу проводку. В данной статье побеседуем о том, как без помощи других осуществляется подключение накопительного водонагревателя.
Выбор места для установки
Перед установкой необходимо избрать подходящее место.
Что следует предугадать:
- Габариты оборудования. Замерьте заблаговременно необходимое место, дабы агрегат вместился. Оборудование до 200 л можно вешать, более мощное – только напольная установка.
- Стенка. Выбирайте несущую стенку, вес бойлера большой. Можно дополнительно выстроить укрепления либо поддерживающие конструкции.
- Установка. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах увеличивает надежность конструкции. Модели от 100 л обязаны иметь минимум четыре монтажных точки.
- Точка водораздачи. Располагайте очень близко.
- Отдельное помещение. Лучше выделить целую комнату-котельную. Узенькие модели можно расположить в сантехническом шкафу санузла. Обеспечьте открытый доступ к оборудованию для комфортного обслуживания, слива, ремонта.
- Тип нагревателя. Газовый востребует прокладки системы отведения воздуха.
Принципиально! Розетки должны быть изолированы от воды крышками либо заглушками.

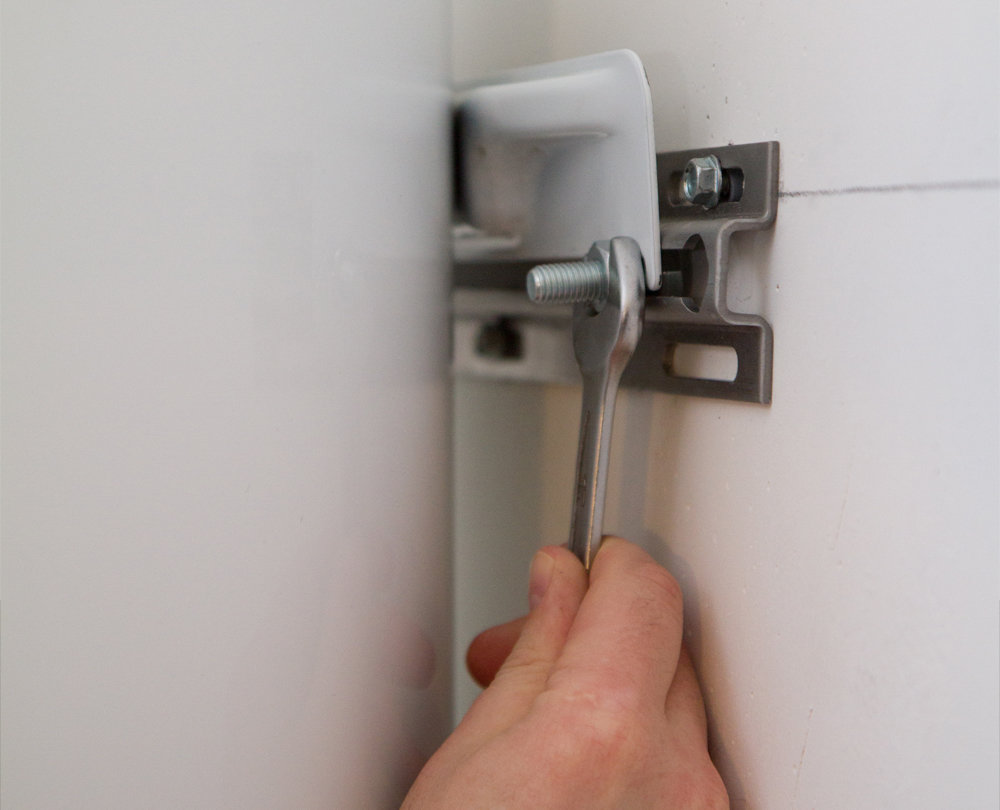

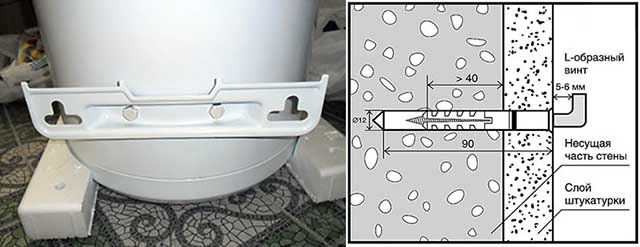

Нагреватели обычно крепятся к стенке анкерами. В аннотации указываются размеры крепежа.
Число анкеров находится в зависимости от количества креплений.
Как повесить на стенку:
- Разметить зону установки.
- Просверлить отверстия перфоратором.
- Вкрутить крепежные элементы, повесить агрегат.
Что нужна для подключения?
Для того, дабы подключить водонагреватель к системе водопровода, для вас пригодится запастись набором нужных инструментов и материалов.

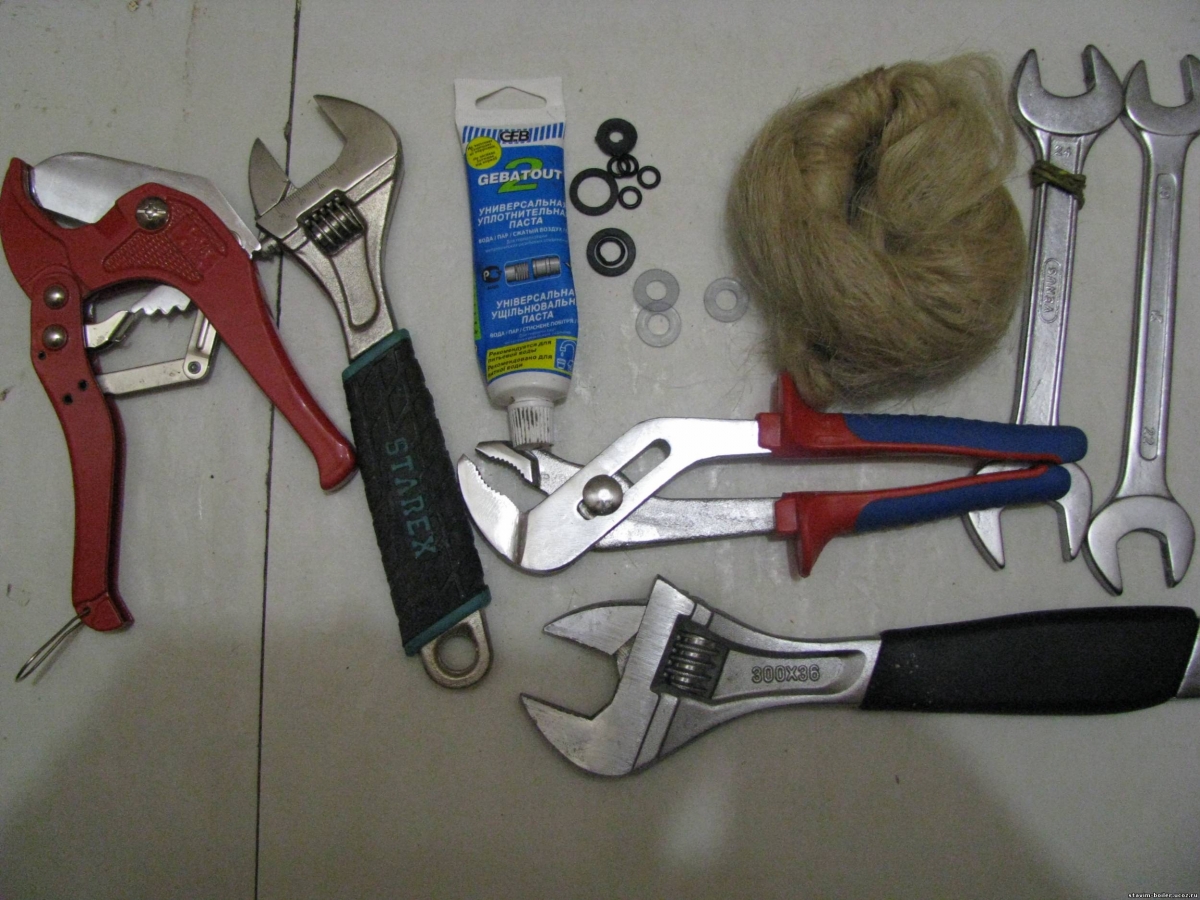

В процессе монтажа для вас потребуются:
- трубы подходящего поперечника;
- тройники для труб;
- запорные вентили;
- герметик для сантехнических работ;
- гибкие шланги;
- труборез – ручной либо электрический;
- паяльничек;
- несколько ключей различного размера.
Схемы подключения своими руками
Давление воды в дачной системе обычно маленькое. Оно нужно для настоящего функционирования оборудования. Забор воды осуществляется из водопровода либо глубочайших емкостей.
К емкости с водой
Обычно их укрепляют на крышу дома, подвешивают. Оборотный клапан не применяется. Резервуар должен быть в пару раз объемнее бака нагревателя.
Также применяется поплавок для отслеживания уровня воды.
Соединительная трубка должна владеть запорным вентилем.
Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости необходимо непременно опустошить.
Правила:

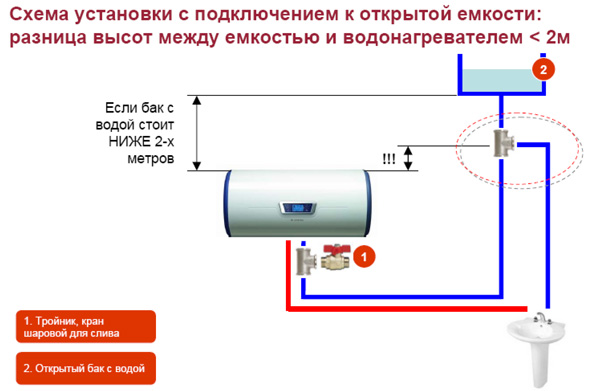

- Если емкость поближе 2-ух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости устанавливается выше нагревателя.

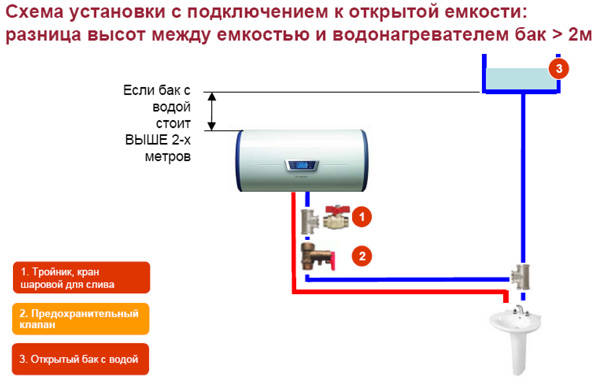

- Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара устанавливается ниже нагревателя.
Читайте также: Как выполнить утепление труб водоснабжения в личном доме
Принципиально! Давление воды менее 6 бар. При превышении перед устройством устанавливается редуктор для понижения напора. Это предупредит поломку.
К водопроводу
Советы перед установкой:
- Используйте только уникальные детали, рекомендованные поставщиком.
- Не включайте устройство без воды, он может сгореть.
- Жидкость из бойлера пить нельзя.
Этапы подключения:
- Найти тип водопровода.
- Прикрепить устройство к стенке.
- Подключить согласно правилам и схемам, представленным ниже.
Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.
Способ подключения бойлера находится в зависимости от типа системы подачи воды. Разглядим пользующиеся популярностью разновидности. Перед подключением перекрываем доступ.
Из металла

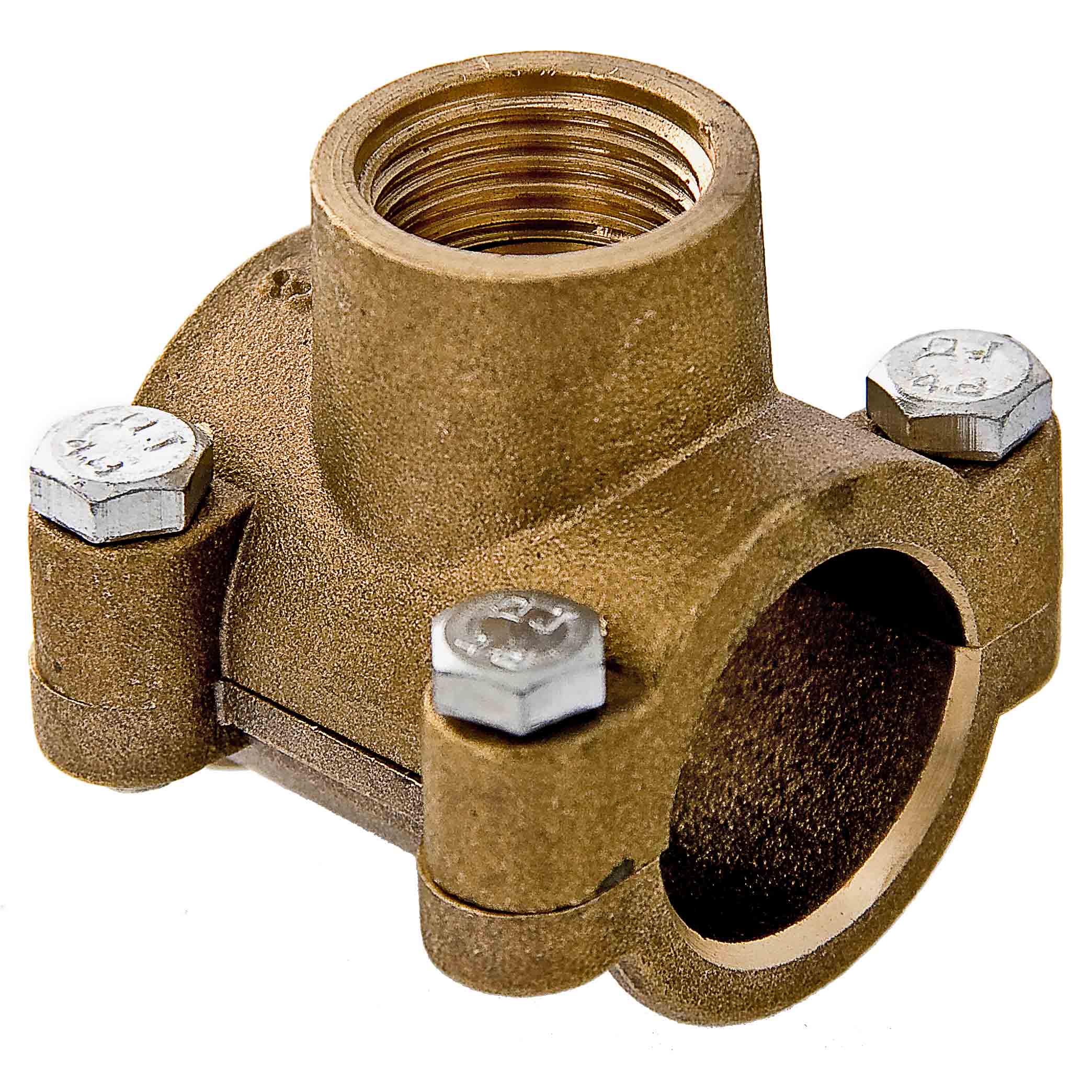

Железные. Подсоединять к ним трудно, нужна железный хомут с врезным патрубком для огромных нагрузок.
Аннотация:
- Зачистить место соединения, удалить старенькую краску и грязюка.
- Соединить хомут и трубу, используем прокладку для уплотнения.
- Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
- Порезать резьбу и ставим сгоны – резьбовые элементы соединения.
- Установить краны.
- Подключиться к кранам и бойлеру.
Из полипропилена
Для подключения потребуются особые повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.
Аннотация:
- Выполнить разрез в трубах, припаять тройники.
- Отверстия тройников спаять с трубами для нагревателя.

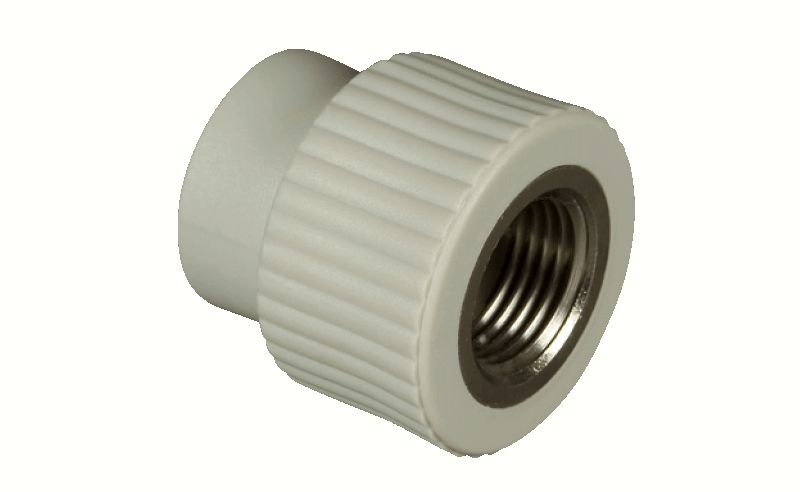

- Подключить к агрегату через оконечную муфту и кран.

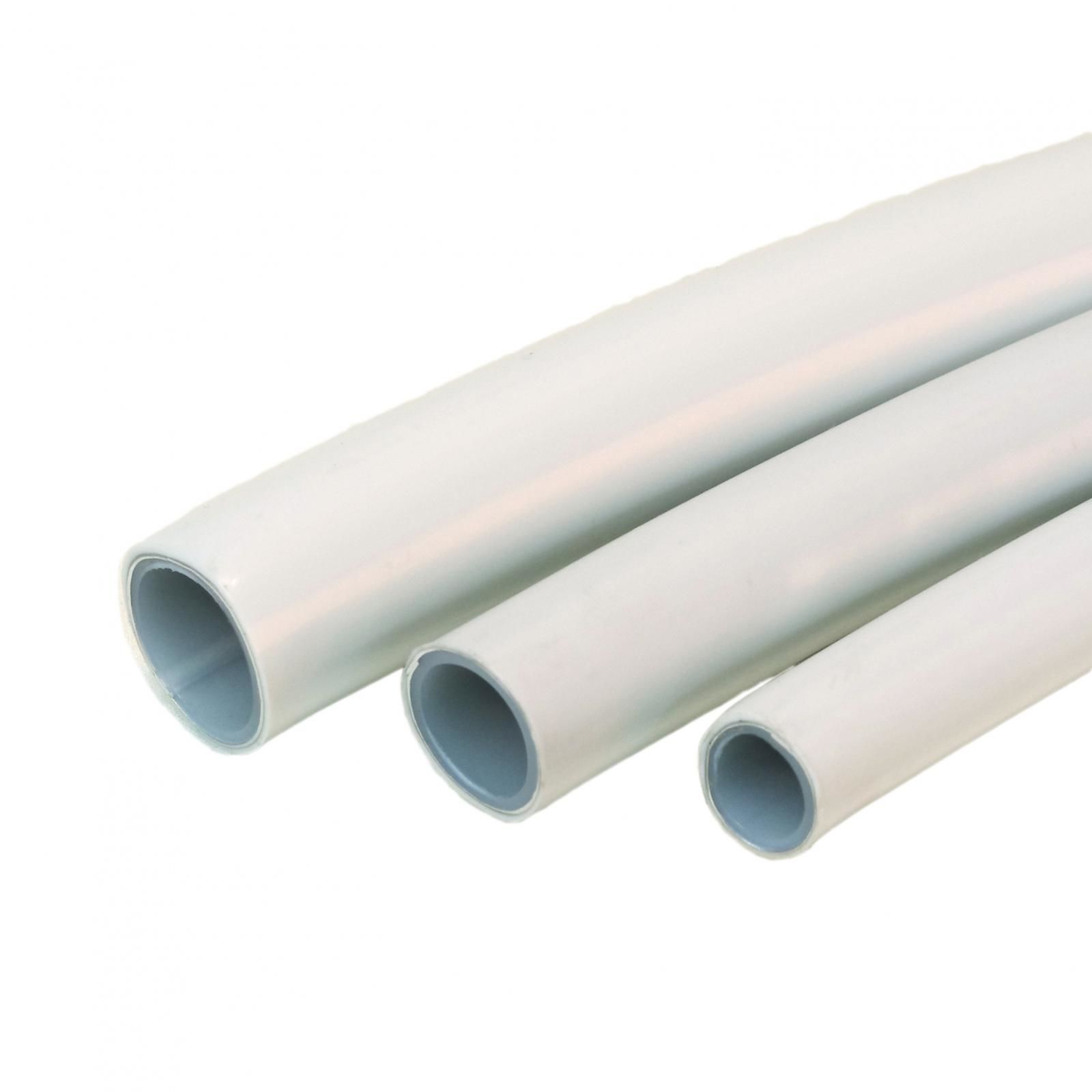

Из металлопластика
Современный материал, крепкий и легкий. Возможность обычного открытого монтажа.
Аннотация:
- Разрезать трубу, подсоединить тройники.
- Сформировать отведение к водогрею.
- Подключиться к нему.

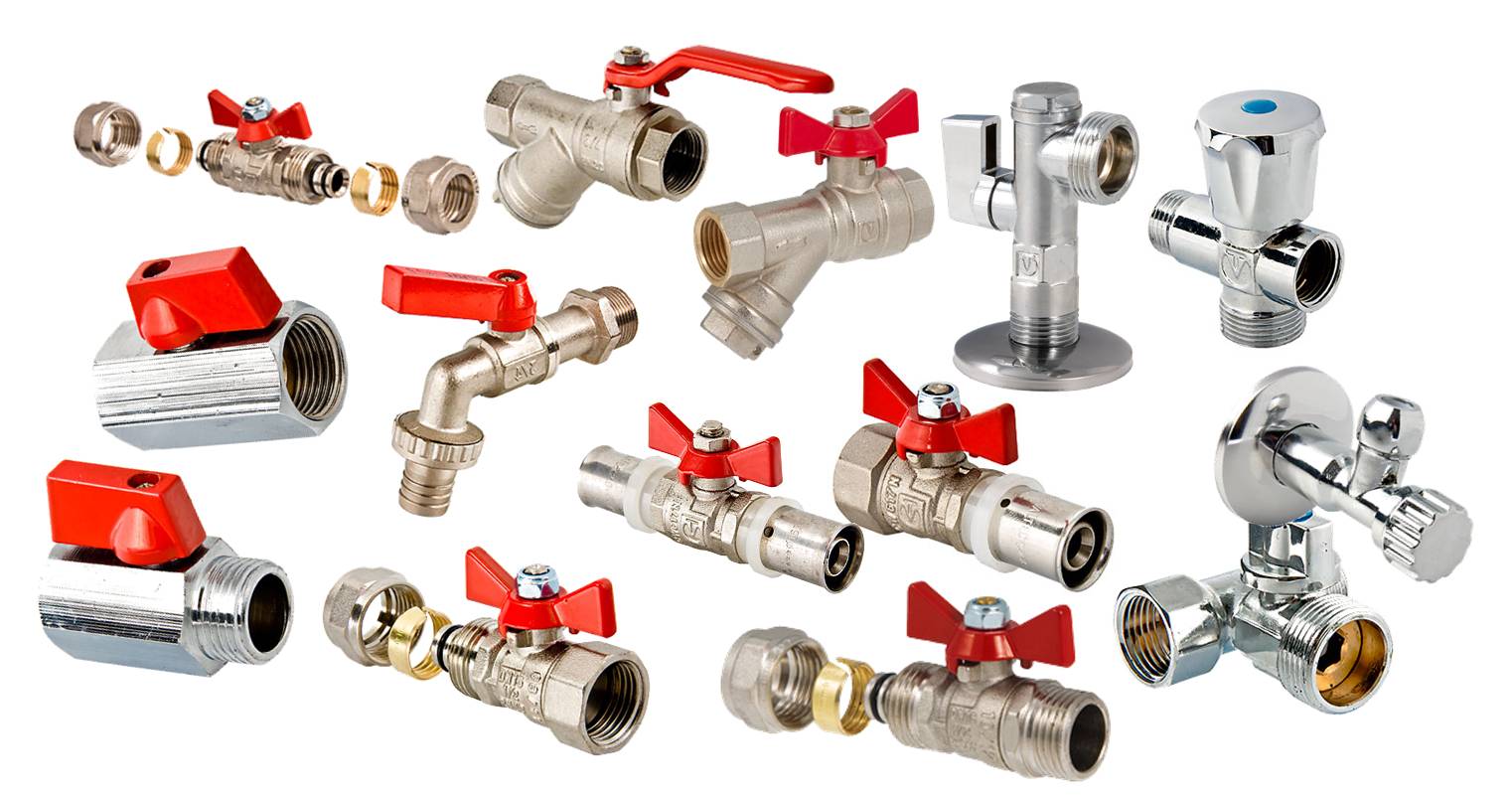

Установка запорных частей
Принципиальные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для жаркой и холодной воды различаются.
Для холодной воды:
- К патрубку бойлера поставить тройник.
- Боковое отверстие тройника подключить к крану слива.
- Установить оборотный либо предохранительный клапан на тройник.
- Ставим после клапана отсекающий кран.
- Врезаем данную систему в трубу.
Для жаркой воды:
- Установить отсекающий кран конкретно на патрубок агрегата.
- Соединить с трубой.

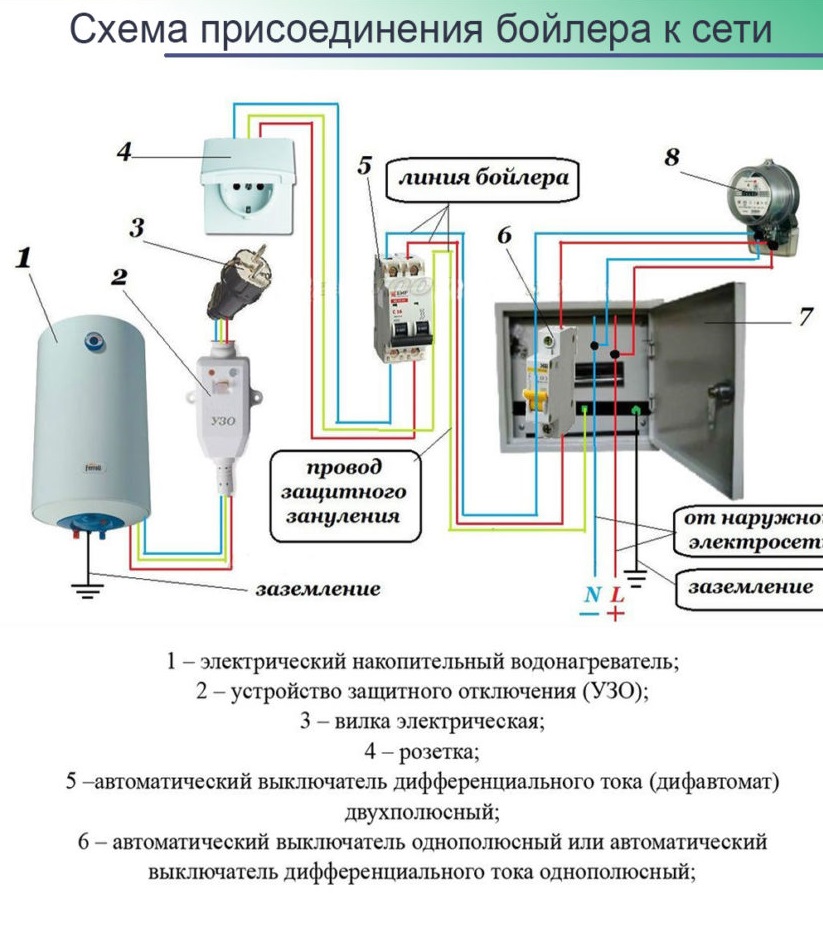

Подключение водонагревателя к сети
Что необходимо знать:
- Неопасное подключение может быть только с защитным устройством, предохранителем. Все устройства должны употребляться с устройством защитного отключения – УЗО.
- Оборудование просит кабели определенного сечения. Поперечник должен быть больше 2,5 мм.
- Пользующийся популярностью вариант установки маломощных моделей – через розетку. Принципиально подключать исключительно в розетку с 3-мя полюсами и устойчивую к попаданию воды. Заземление принципиально.
- Нельзя воспользоваться розеткой, если оборудование очень массивное. Это приведет к возникновению искр и ослабеванию контактов. Может быть возгорание. Для этого протягивается кабель впрямую от агрегата к электрощитку.
- Предохранитель нужна для неопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, дабы избежать отключений без предпосылки. Лучший – 16 А.
- Соблюдайте технику безопасности, пользуйтесь услугами экспертов.
Правила перед подключением:
- Применять особые розетки – гидрозащищенные. Располагать в не доступном для воды месте.
- Непременно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.
Читайте также: Какие бывают пластмассовые трубы для водопровода?
Принципиально! Установка проводов делать исключительно в сухом помещении.
1 метод подключения
- Отмерить расстояние от розетки до точки монтажа водогрея.
- Разобрать электровилку, снять изоляцию кабеля.
- Счистить изоляцию с жил с обеих сторон.
- Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле другие.
- Открыть панель бойлера, соединить жилы с контактами. Закрыть.

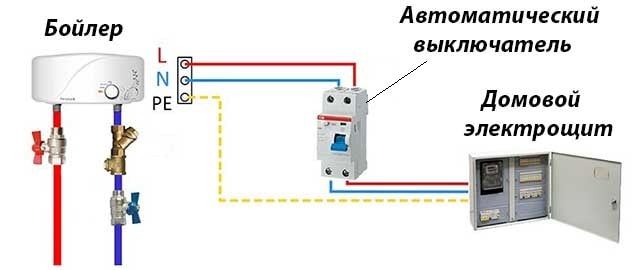

Метод №2: подключение к электрощиту
- Протянуть кабель от нагревателя к щиту питания.
- Смонтировать автомат вблизи с агрегатом, провести кабель.
- Обнажить кабель на 10 см и фазу.
- Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
- Обнажить кабельные жилы с 2-ух сторон.
- Снять панель корпуса нагревателя, присоединить жилы к клеммам.
- Перекрыть подачу питания, подключить агрегат к щитку.
Чего нельзя делать?
Что не рекомендуется делать при подключении:
- Наращивать давление воды выше 6 атм. По другому систему порвет от излишка воды.
- Включать сухое ненаполненное оборудование. Угрожает перегоранием ТЭНа.
- Монтировать агрегат без технических познаний.
- Сливать бак, не отключив электропитание.
- Игнорировать правила безопасности.
- Применять плохие запчасти неведомых брендов.
- Монтировать без предохранительного клапана.
Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами экспертов либо делайте сами верно, используя наши советы.

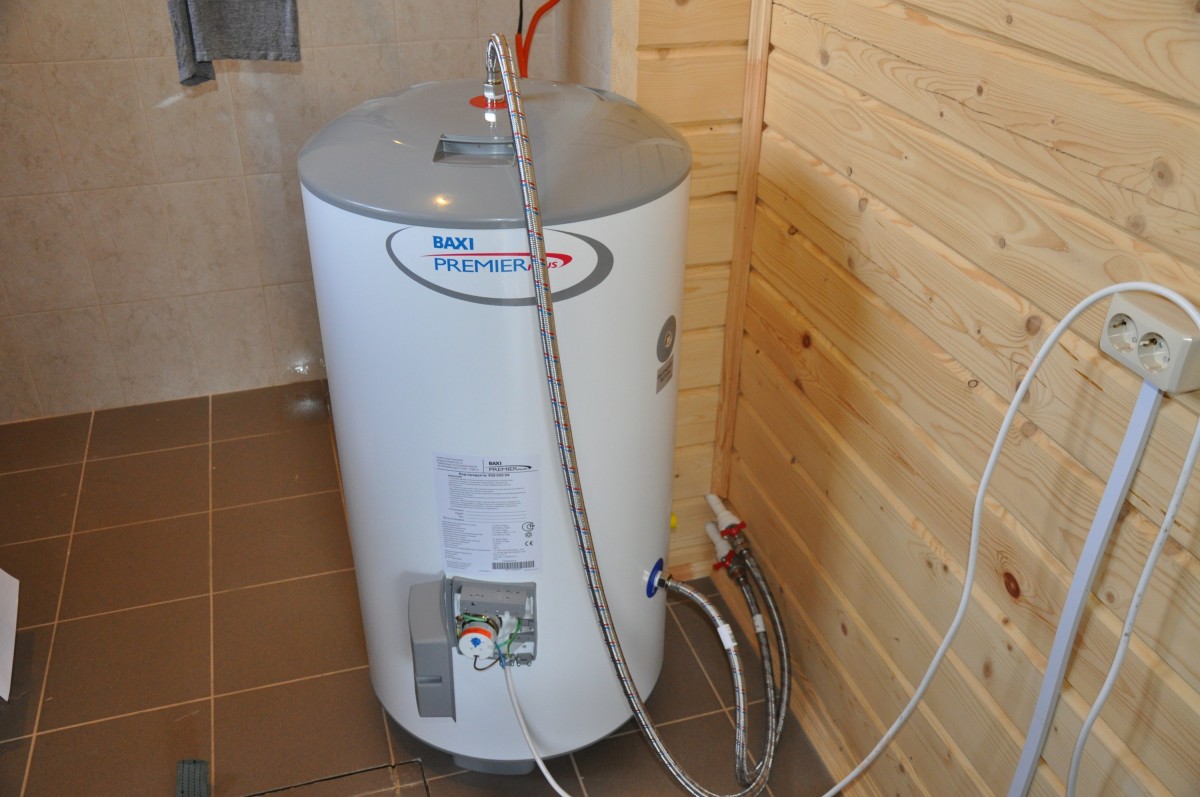

Подключение напольного водонагревателя
Электрические и газовые бойлеры представлены в стенном и напольном варианте. Напольные – это устройства косвенного нагрева с емким баком и змеевиком.
Основное правило: установка устройства вблизи с коммуникациями и электросетью. Устанавливаются вблизи с главным нагревателем, обычно еще подключаются к отопительной системе.
Установка напольного агрегата одинаков с навесным. Отличие: отверстие слива размещено сверху. Непременно заземляем устройство.
Принципиально! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.
