Как подключить бензогенератор к сети

Любители рыбной ловли и активного отдыха знают как неловко обходиться без освещения вечерком. Та же неувязка появляется и у хозяев дачных строений и пригородных особняков, если к поселку не подведено электричество либо часты перебои с ним. Наилучшим выходом в таковой ситуации является установка бензогенератора. О том, как верно это выполнить пойдет речь дальше.

Устройство бензиновых электрических станций

В конструктивном плане таковой агрегат представляет собой бензиновый двигатель, объединенный с генератором и созданный для выработки электрического тока. В большинстве случаев применяются четырехтактные модели. Коленчатый вал таких устройств имеет частоту вращения до 3000 об/мин. От него тяговое усилие передается генератору. Это приводит к преобразованию вращательной энергии в электрическую.

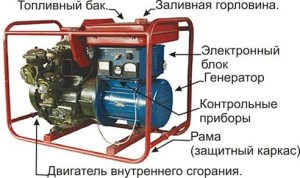

Устройство генератора

Не считая этого, каждый агрегат снабжается топливным баком. Зависимо от предназначения генератора меняется и объем. У промышленных моделей он может достигать более 100 л, бытовые генераторы имеют маленькие баки, объемом в 10-15 л.

Большая часть современных мини электрических станций в состоянии подстраиваться под нужную нагрузку, что позволяет снижать обороты мотора и сберегать горючее.

Главное – это верно избрать бензогенератор и выполнить подключение.

Виды мини-электростанций

Систематизация этих устройств осуществляется по разным характеристикам. Начнем с предназначения, зависимо от этого параметра различают:

• Бытовые;
• Промышленные.

Последние владеют более высочайшей мощностью, но в то же время и габаритами. Они относятся к стационарным, так как могут иметь вес выше 300 кг и в большинстве случаев работают на дизельном горючем.

Бытовые генераторы либо бензиновые имеют малогабаритные габариты и очень комфортны в транспортировке. Они представлены широкой линейкой мощностей и могут употребляться как в личных домах, так и для походов, рыбалки. Зависимо от этого меняется и схема подключения бензиновых генераторов.

Пуск таких устройств осуществляется разными методами:

1. Вручную;
2. Электростартером;
3. Автоматом.

Самым обычным и дешевеньким является генератор с ручным пуском. Он оснащается механическим стартером. Электростанции второго типа приводятся в действие с помощью ключа, как авто. Последние модели, снаряженные контроллером, который управляется программкой пуска – одни из самых дорогих, но в то же время комфортных в эксплуатации.

Выбирая бензогенератор необходимо уделять свое внимание и на то однофазовый он либо трехфазный, также на то имеется ли в нем переключатель режимов и выходы с разными типами напряжения. В особенности животрепещущи эти характеристики, если планируется применять генератор на строительной площадке для работы с оборудованием.

Но все таки самыми пользующимися популярностью являются инверторные агрегаты. Их основным различием от обыденных моделей является наличие стабилизатора либо инвертора, созданного для выравнивания колебаний тока.

Такие приборы используются для питания высокоточных машин и устройств.

Как верно высчитать мощность

Как высчитать мощность генератора

Дабы не ошибиться в выборе мини электростанции нужно заблаговременно обусловиться с ее основными чертами, такими как мощность, уровень шума, тип мотора.

Но если с 2-мя последними можно разобраться в процессе покупки оборудования, то мощность необходимо высчитать заблаговременно. Так как она находится в зависимости от активной составляющей нагрузки и коэффициента, то для определения номинального значения определяют поначалу полную по следующей формуле:

Дальше перебегаем к расчету мощности потребителей электричества. Но для этого следует знать установленное значение этой величины для приемников и коэффициенты мощности и спроса, которые определяют по справочникам.

Если вам выполнить это трудно, то стоит обратиться к спецам торговой сети либо организаций, занимающихся обслуживанием дизельных генераторов.

Смотрим видео, рассчитываем мощность:

Исходя из практики можно сказать, что для садового домика полностью хватит электростанции мощностью в 2 кВА, а для огромного коттеджа – от 10 до 20 кВА. Но это средние значения, потому вычислять для собственных потребностей все равно придется.

Схемы подключения генератора

Купив мини электрическую станцию нужно заняться ее установкой и запуском. Как подключить бензогенератор к дому? Дабы ответить на этот вопрос необходимо выполнить целый ряд действий. Но дабы оборудование могло играть роль запасного источника питания его нужно связать с 3-мя сетями:

1. Центральной;
2. Бытовых устройств;
3. Проводкой от мини электростанции.

Обычное подключение

Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:

• Включение конкретно в розетку устройства;
• Подключение к общей сети;
• Соединение с единую цепь с центральной проводкой.

Разглядим особенности каждого метода. 1-ый является самым обычным и не просит никаких дополнительных способностей и умений. Он может быть выполнен без помощи других. Такая установка генератора применяется в дачных строениях либо на рыбалке.

2-ая также не находится в зависимости от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема именуется неизменной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.

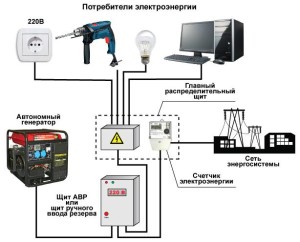

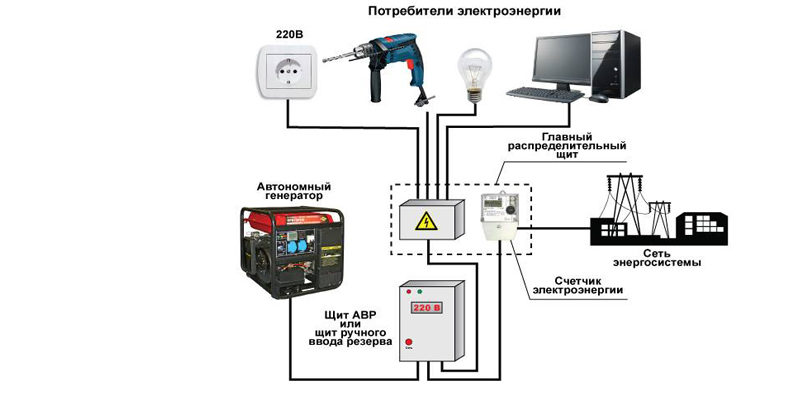

Схема подключения к единой электросети

3-я схема установки бензогенератор рассчитается самой сложной. В данном случае мини электрическая станция соединяется в единую цепь с центральной системой. Для этого применяются разные коммутаторы. Только эта схема дает возможность при нарушении в сети стремительно перейти на питание от генератора. Её именуют запасной.

Но если 1-ый метод доступен хоть какому человеку, то два других требуют проведения предварительных работ. И если вы сомневаетесь в собственных возможностях, то лучше доверьте выполнение подключения экспертам. В особенности если выбрана схема подключения бензогенератора с автозапуском.

Этапы подключения

Итак, если вы приняли решение пользоваться последним из рассмотренных методов подключения, то для вас придется выполнить следующие деяния. 1-ое – это избрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в согласовании со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и шумоизоляцией.

2-ое – пристально изучите документацию к оборудованию В ней указываются все технические свойства устройства.

Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома просит кропотливого выполнения.

Смотрим видео, установка и подключение. Аспекты в работе:

4-ое – если подразумевается подключение без системы автозапуска, то необходимо пользоваться реверсивным либо перекидным рубильником. Но в таком случае при выключении электричества для вас придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция изменяется на 2 и только после чего можно заняться пуском оборудования. Потому более комфортна все таки схема подключения АВР к бензогенератору.

Подытоживаем

Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой полностью может совладать каждый человек, имеющий исходные познания по электрике.

Какую из рассмотренных схем установки бензогенератора в помещении избрать – находится в зависимости от специфичности вашего помещения и особенностей применения оборудования. Самый обычный вариант обычно применяется в дачных строениях, так как он подразумевает резвый демонтаж оборудования в случае необходимости.

Для дома с неизменным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматом при выключении напряжения в сети.

Как подключить переносной генератор к сети дома (коттеджа)

Подключение электрогенератора для питания коттеджа либо дачи – сложная процедура, требующая серьезного соблюдения определенных правил. Без определенных познаний и опыта этим лучше не заниматься, но если решите выполнить все своими руками, действуйте строго по аннотации.

Основная опасность при подключении бензинового либо дизельного генератора к сети дома связана с присоединением к электросети объекта. Выполнить это можно различными методами, но дальше мы тщательно разберем, как подключить бензиновый либо дизельный генератор к сети дома. Сходу отметим, что между ними нет принципных различий.

Как высчитать предельную нагрузку?

Перед подключением приобретенной электростанции нужно подсчитать критическую нагрузку, которую она способна перенести. При всем этом учитывается не только лишь номинальная мощность, но и пусковой ток и возможное повышение энергопотребления при работе устройств.

Представим, вы заполучили генератор, номинальная мощность которого равна 3 кВт, а наибольшая 3,5 кВт. При всем этом вы планируете питать от него следующие электроприборы:

• стиральная машина мощностью 1 800 Вт;
• две лампочки накаливания по 100 Вт;
• холодильник 200 Вт;
• телек 100 Вт;
• дрель 600 Вт.

Для расчета наибольшей потребляемой мощности необходимо перемножить все эти ватты на определенный коэффициент:

• для обогревателей и лампочек – 1;
• для бытовых устройств (холодильники, телеки, стиральные машины и пр.) – 1,5;
• для ручного электрического инструмента – 1,5-2;
• для массивного оборудования (станки, насосы, сварочные аппараты) – 3.

Если перемножить мощность всех перечисленных выше электроприборов на надлежащие коэффициенты, получится 3,9 кВт. Как вы осознаете, это больше допустимой нагрузки на избранный генератор, потому от чего-то необходимо отрешиться. К примеру, нельзя будет сразу применять дрель и стиральную машину.

После проведения всех нужных расчетов можно будет начинать подключение генератора к сети коттеджа либо дачи.

Способы подключения

Дабы разобраться, как подключить генератор к сети дома по схеме, мы разглядим три главных метода:

• с перекидным рубильником;
• с автоматизацией;
• с монтажом блока, управляющего всем в автоматическом режиме.

1-ый метод простый, но для вас придется вручную переключать режим питания (от сети к генератору и напротив). Во 2-м случае схема труднее, но она будет работать в автоматическом режиме: при работе от генератора система будет автоматом переключаться на основную электросеть при возникновении в ней напряжения.

В последнем случае особый блок управления будет автоматом переключать нагрузку с сети на электрическую станцию, и напротив. Для вас не придется принимать в этом роль.

Независимо от того, как подключать трехфазный либо однофазовый генератор к сети дома, нужно за ранее выполнить заземление. Для этого в землю закапывают железный лист либо сваренный из арматуры контур, к которому необходимо присоединить провод заземления от электростанции.

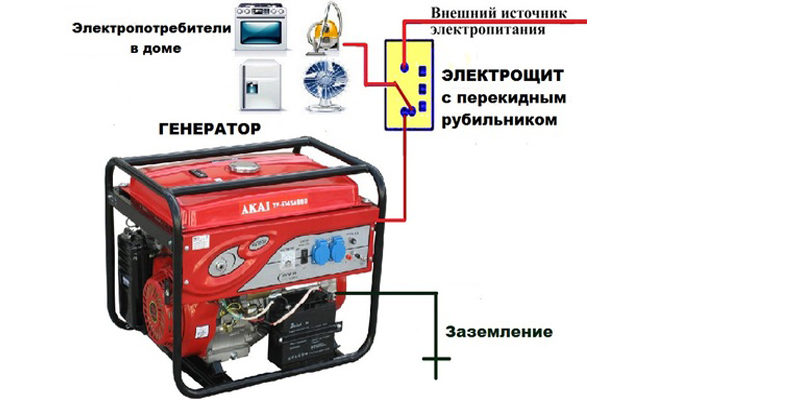

Подключение через рубильник

1-ый метод подключения электрогенератора подразумевает установку рубильника, который имеет три положения:

• подача питания от сети;
• питание от генератора;
• отключение напряжения.

В рубильнике предусмотрены три уровня контактов: нижние, средние и верхние:

• к нижним подключаем генератор;
• к средним потребители энергии;
• к верхним кабель от центральной сети.

Когда пропадет напряжение в основной сети, нужно отключить рубильник, запустить генератор, разогреть его и перевести рубильник в положение подачи напряжения от электростанции.

При возникновении напряжения в основной сети поначалу необходимо будет выключить питание, заглушить генератор и включить питание от главной сети. Все это не очень комфортно, но если электроэнергию отключают редко, этот метод для вас подойдет.

Подключение с автоматическим устройством

Этот метод присоединения просит установки полу-АВР (автоматический ввод резерва). Устройство продается в специализированных магазинах, также его можно приобрести совместно с генератором. Подключение происходит точь-в-точь как при использовании рубильника, но механизм работы системы незначительно отличается.

После отключения питания от общей электросети необходимо запустить генератор, и разогреть его пару минут, а потом подключить его с помощью контакторов на установленном АВР. Когда вновь появится напряжение в основной сети, контактор отключится и электроприборы не станут питаться от электростанции.

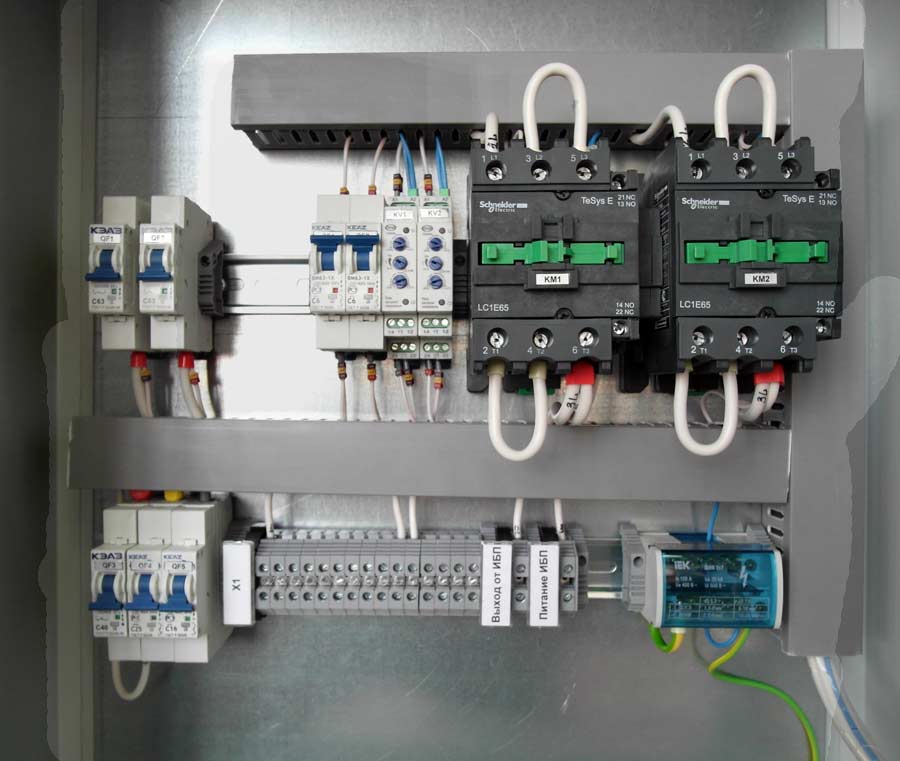

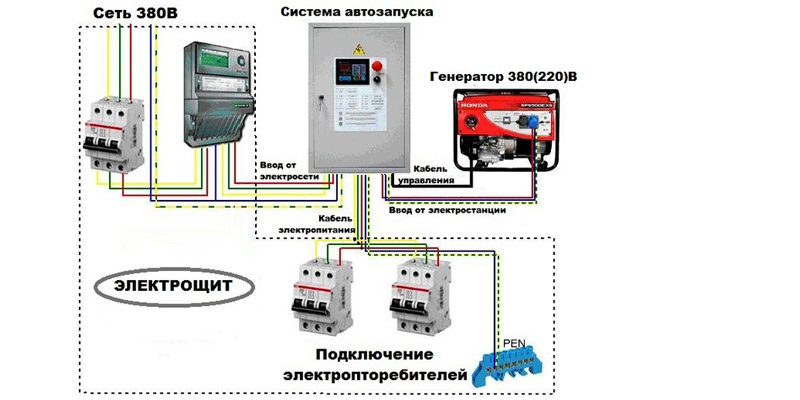

Подключение генератора с АВР

Сейчас разглядим последний метод, как подключить генератор к сети коттеджа с автоматическим управлением. В этом случае придется оснастить электрическую станцию системой БАЗГ, обеспечивающую автоматический пуск оборудования без оператора. В нее входят:

• электростартер;
• актуатор привода заслонки дросселя, который будет автоматом регулировать акселератор (в обыденных генераторах это делает оператор после прогрева мотора);
• блок контроля датчиков масла и уровня горючего в баке;
• аккумулятор для питания стартера и электроники;
• автоматическое зарядное устройство.

После установки и подключения всего этого необходимо приобрести и установить устройство АВР. Он отвечает за автоматическое переключение домашней электросети между генератором и центральной сетью.

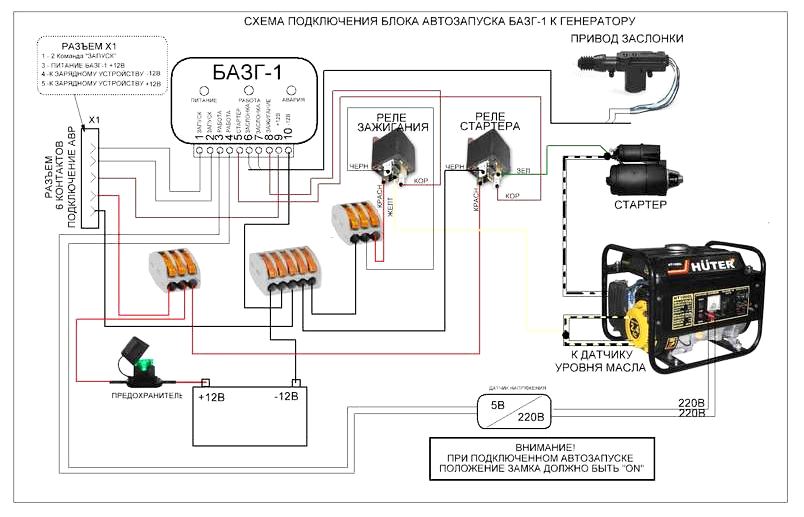

Для подключения генератора к сети дома используйте схему, которая должна быть в аннотации к электростанции. После установки оборудования и подключения дополнительных устройств вся эта система будет работать следующим образом:

• в момент отключения энергоснабжения на БАЗГ поступит соответственный сигнал, и устройство запустит генератор;
• система автоматом отрегулирует положение заслонки дросселя и выставит холостые обороты;
• после прогрева на АВР поступит необходимое напряжение, а БАЗГ скомпенсирует просевшие обороты с помощью заслонки.

Все это кажется сложным, но посмотрев на схему, вы стремительно во всем разберетесь. Главное действовать по аннотации и делать все аккуратненько, соблюдая технику безопасности.

Ошибки подключения

Как подключить однофазовый/трехфазный генератор к сети дома мы разобрались, а сейчас разглядим главные ошибки, которые люди допускают при подсоединении оборудования.

Никогда не устанавливайте в сеть два автомата, один из которых подключает бензогенератор, а 2-ой центральную сеть. В этом случае вы сможете допустить ошибку и запитать коттедж сразу от 2-ух источников.

Не питайте электроприборы от генераторной установки по принципу «розетка-розетка». Если вырабатываемое напряжение превзойдет способности розетки, она выйдет из строя, также может пострадать вся проводка в доме. Будьте аккуратны, по другому вы сможете вывести из строя потребители энергии, электрическую станцию либо вообщем спровоцировать пожар.

Подключение генератора к сети дома

Перебои с электричеством – явление в личном секторе довольно распространенное, потому запасной источник энергии никогда не помешает. В данной статье мы побеседуем о том, как верно подключить генератор (примеры моделей FUBAG TI 2600, Хэндэ HHY3000FE, Champion GG951DC) к сети дома.

Расчет допустимой нагрузки

Выбирая генератор, следует высчитать нагрузку, которой он будет подвергаться. Во внимание должна приниматься не только лишь номинальная мощность всех подключаемых электроприборов, а и пусковые броски тока с вероятным увеличением употребления.

Для каждой группы предусмотрен свой коэффициент, на который необходимо помножить номинальную мощность устройства.

• Домашняя техника (холодильник, телек и др.) – от 1,2 до 1,5.
• Обогреватели и лампы накаливания – 1.
• Массивное оборудование (станок, трансформатор, насос и др.) – 3.
• Ручные инструменты (электродрель, лобзик, УШМ и др.) – от 1,5 до 2.

Если сумма величин превосходит допустимую мощность генератора, от применения какого-то устройства придется отрешиться. Даже короткие перегрузки очень вредоносны. При всем этом генератору противопоказаны и неизменные малые нагрузки (меньше 30% от номинала). Эксплуатация «вполсилы» плохо оказывает влияние на его работоспособность.

Методы подключения

Некоторые любители обычных решений подключаются к электросети при помощи переходника «вилка-вилка». Один конец вставляется в розетку, другой – в генератор. Неувязка состоит в том, что при возвращении электричества источник энергии либо присоединенные к нему приборы могут тривиально выйти из строя. Если нет желания так рисковать, от подобного «легкого» решения лучше воздержаться. Различают два главных метода подключения генератора к домашней сети:

• через перекидной рубильник;
• с внедрением блока автоматического управления.

Использование АВР

Желающие не заморачиваться всякий раз с подключением генератора могут установить блок автоматического управления. Как электричество теряется, система АВР без помощи других активизирует источник энергии. Блок подключается к электрощиту. С генератором он соединяется кабелем.

Необходимо подчеркнуть, что большая часть профессионалов считают покупку АВР нецелесообразной растратой средств, так как автоматическое включение все равно просит контроля наблюдающего. Приобретение подобного блока оправдано экономически исключительно в случаях с сильными генераторами, обустроенными микропроцессорными системами управления.

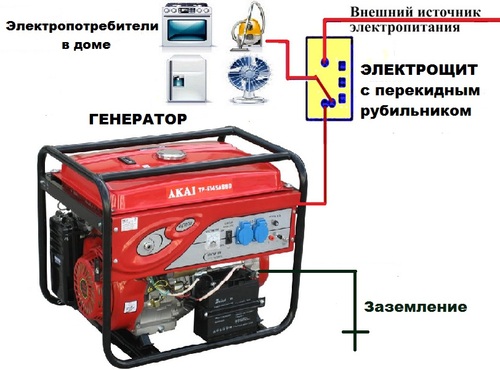

Подключение через перекидной рубильник

Более распространенным методом подключения генератора к сети дома является внедрение перекидного рубильника (пакетного переключателя). Его мощность должна быть не меньше 1,5 от показателя наибольшего тока нагрузки.

Повышенное внимание следует уделить заземлению, так как любые ошибки тут чреваты маленьким замыканием с самыми томными последствиями. Потенциал, возникающий на корпусе в случае работы без заземления, небезопасен не только лишь для электроники, но и для людской жизни. Включение генератора, подсоединенного к сети через пакетный переключатель, осуществляется следующим образом:

1. Вводной автоматический выключатель отключается.
2. Перекидной рубильник переключается на сеть генератора.
3. Автоматические выключатели нагрузки отключаются.
4. Кабель пакетного переключателя подсоединяется к генератору.
5. Генератор запускается и прогревается.
6. Подается питание на рубильник.
7. Автоматические выключатели нагрузки врубаются.

Как в сети опять появится электричество, генератор следует отключить, выполнив вышеуказанные деяния в оборотной последовательности.
