Источник, оборудованный электрической помпой, комфортен в использовании. Дабы обеспечить подачу воды в дом, устанавливается автоматика для насоса.
Что такое автоматика для скважины
Автоматическое управление помпой упрощает компанию автономного водопотребления. Без автоматических устройств приходится использовать другие способы, установка которых просит больше труда и без таковой функциональности.
Автоматические устройства обеспечивают:
- Включение и отключение помпы зависимо от степени заполнения жидкостью водопровода. Самые современные системы регулируют обороты электродвигателя.
- Предупреждение гидроударов в магистрали.
- Припас воды, нужный, если пропало электричество либо поломалось оборудование.
- Защиту насоса от повреждений, если нет воды в скважине, то отключает электропитание.
В автоматику для помпы входят разные реле и механическая часть из гидроаккумулятора и манометра. Есть модули, объединяющие все элементы, которые отвечают за нормальную работу водопровода.
Принцип деяния и разновидности
При использовании водопроводом меняется уровень воды в источнике, скорость потока и давление. Не считая того, вода может просто пропасть. На все эти характеристики реагирует автоматическая система.
На погружных насосах производители могут устанавливать некоторые элементы автоматики, их нужна дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.
Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удачный вариант — не приходится сооружать цепочку из устройств автоматического управления.
Как работает автоматика и защитные механизмы
Задачка автоматики для скважины — обеспечить среднее функционирование электронасосов любого типа, отключать их от электропитания в ситуациях, которые угрожают поломкой. Устройства реагируют на характеристики воды, разрыв цепи осуществляется электромеханическими контактами либо через электронные блоки.
Управление насосом по давлению
Работу делает гидрореле. Оно отключает питание электронасоса при верхнем давлении и включает при падении до низшего. Работает вместе с гидроаккумулятором, реагируя на конфигурации, происходящие в этом резервуаре.
В бачке имеется мембрана, которая делит внутреннее место на 2 части — одну занимает воздух, другую — вода. Когда закачивается жидкость, давление в гидроаккумуляторе растет. Через подвижный шток мембрана повлияет на контакты реле, которые размыкают электрическую цепь. Когда из бачка забирают воду, давление падает, контакты на реле замыкаются.
Регулируется устройство всего 2 винтами. Их вращением устанавливают пороги срабатывания. Устройство автоматом управляет подачей воды в систему зависимо от давления в ней. Такие реле применяют для насосных станций и других видов помп.

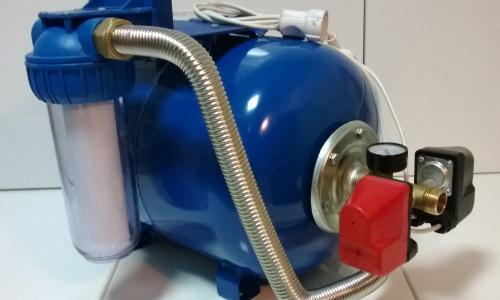

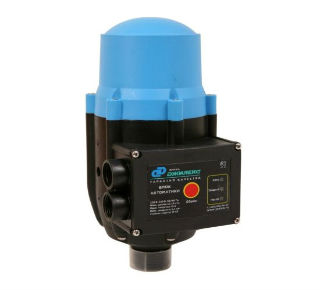

Реле давления с защитой от работы на сухую
Время от времени уровень воды падает так, что насосу угрожает перегрев и поломка. Нужен устройство с датчиком сухого хода, подающим сигнал на реле, которое отключит помпу, дабы не сгорела. Оно реагирует на снижение давления воды в электронасосе до критичного уровня. Устройство и деяния вполне совпадают с реле давления. Границу срабатывания регулируют 2 винтами.
Разновидности поплавковых устройств
Поплавки включают в общую схему водопровода. Различают изделия, интегрированные в электронасосы и отдельные. В первом варианте они служат выключателем помпы, когда кончается вода. Это защищает агрегат от работы насухо и поломки.
Внешние поплавковые механизмы располагают в емкостях, куда закачивается жидкость. В домашнем водопроводе это бачок, который устанавливают для сотворения напора в системе, если нет гидроаккумулятора. Поплавок управляет работой насоса, отключая его, дабы избежать перелива. Защитными функциями от сухого хода такие модели не владеют.
Контролирование работы по уровню воды
Глубинный электронасос охлаждается водой. Когда она в источнике падает и обнажается корпус агрегата, а мотор продолжает работать, пылает обмотка. Это самая страшная поломка для погружных помп, потому на многих моделях устанавливают защиту от перегрева.
Когда она отсутствует, используют поплавковый выключатель, который реагирует на снижение уровня воды и отключает электричество.
Такие устройства располагают в колодцах, в скважине не хватает места. Конструкция обычная: в корпусе находится шарик и рычаг. Когда поплавок опускается, шарик своим весом принуждает рычаг разомкнуть контакты. Жидкость прибывает, поплавок всплывает, помпа врубается. Порог срабатывания выставляют, меняя точки подсоединения проводки.
В скважине устанавливают поплавки с другим механизмом работы. Они оборудованы электролитическим выключателем. Когда есть жидкость, проходит ток. При падении уровня цепь разъединяется, электричество не подается. В приборе применяется электронная схема.
Пресс-контроль
Устройство находится в водопроводе, откуда управляет перекачивающим агрегатом. Состоит из намагниченной шторки (лепестков) и электронного блока. Когда в магистрали есть вода, лепестки подняты, замыкают своим магнитным полем геркон — электромагнитный коммутатор. Если поток воды прекращается, шторка падает, герконовые контакты размыкаются.
Через них проходит малый ток на электронную часть устройства. Она состоит из массивных частей, управляющих подачей напряжения на водяной насос.
Простые приборы регулируются размерами шторок. Узкая настройка делается герконом на моделях, в каких предвидено его перемещение относительно лепестков. Зависимо от расстояния изменяется сила магнитного поля и порог срабатывания герконового переключателя.
Выбор реле
Приборы инсталлируются на гидробаках, поверхностных и глубинных помпах. Условия эксплуатации отличаются, потому предъявляются различные требования к защите от влажности. Самые обыкновенные тут — устанавливаемые на гидроаккумулятор в сухом помещении. Наибольшая надежность — у блока автоматики для погружной помпы.
При выборе реле ориентируются на давление воды в магистрали. В стандартных критериях малое — 1,5 атм, наибольшее — 3 атм. Модели рассчитаны на спектр меньшего и большего значений, в границах которых могут работать. Если наибольшее давление в системе 3 атм, то выбирают реле с таким же предельным значением.
Учитывают высоту: для подъема воды на каждые 5 м дополнительно нужны 0,5 атм. К примеру, для 2 этажа дома пригодится реле с рабочим спектром 2-3,5 атм.
Современные скважинные насосы имеют на корпусе место посадки под реле. Если устройство установить на самой помпе, увеличивается работоспособность системы. Для перекачивающих агрегатов, опущенных в колодец либо скважину, лучше применить реле с защитой от сухого хода.
Из каких частей состоит автоматический блок

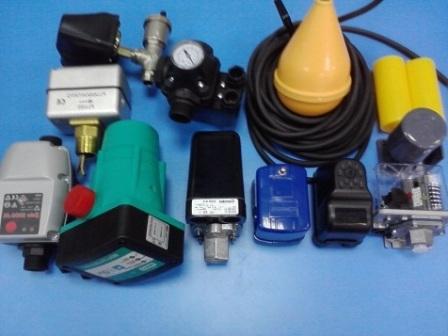

Применяется автоматика различных видов: от обычный до сверхтехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся обыкновенные приборы:
- реле давления, работающее вместе с гидроаккумулятором;
- реле холостого хода;
- поплавковый выключатель, способный в некоторых случаях поменять реле сухого хода.
Блоки управления второго поколения

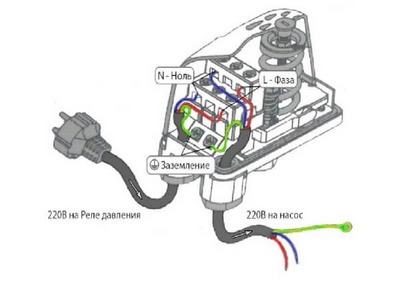

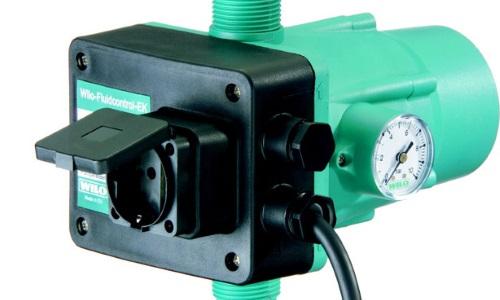

Состоят из электронной части и набора датчиков, которые располагаются единым блоком на насосе либо в магистрали водопровода. Управляет работой электронный блок, который воспринимает сигналы от датчиков. Характеристики настраивают на электронной части. Многие модули работают только с фирменными электронасосами, опции выставлены производителем.
С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода скапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.
Подобно устройствам первого поколения, они реагируют на конфигурации давления, но значительно расширились способности:
- отключение помпы происходит в течение секунды при нарушении характеристик;
- обмотка защищена от перегрева в итоге работы вхолостую;
- узкая электронная регулировка;
- плавный запуск движков.
При протечке исключается неоднократный пуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно щелкает в схожих случаях.
Третье поколение

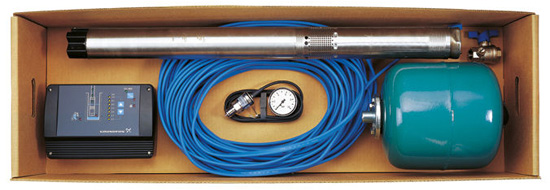

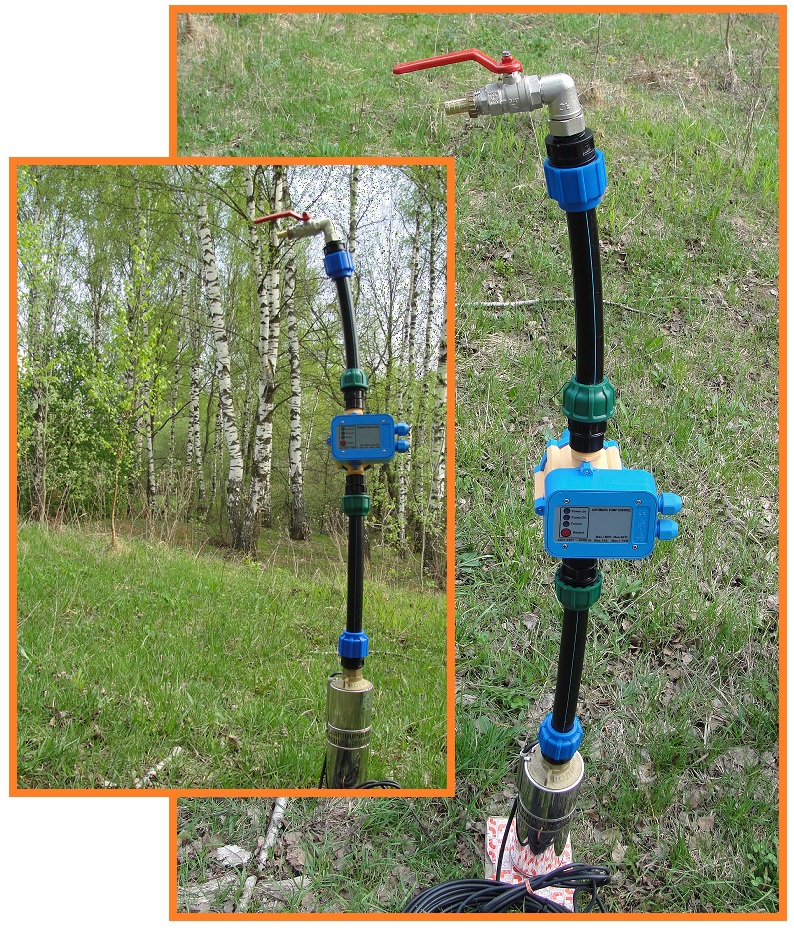

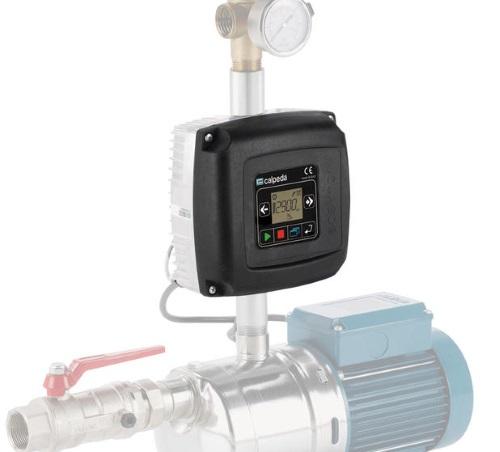

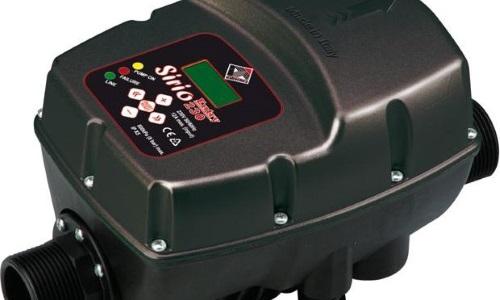

Приборы сохранили плюсы второго поколения и заполучили новейшую возможность регулировать обороты мотора электронасоса. Осуществляется она узкой настройкой электроники. Это наращивает ресурс работы помпы. При маленьком заборе воды мотор работает на низких оборотах. Если потребление возрастает, увеличивается мощность помпы. Экономичная работа позволяет значительно сберегать на плате за электроэнергию.
Автоматические модули третьего поколения более подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда однообразное давление, вода подается ровненьким потоком.
Модульная автоматика для скважины: достоинства и недочеты
Автоматика последних поколений собрана в маленьком блоке, подключить ее просто. Достоинства перед ранешними электромеханическими устройствами — в расширенных способностях, это:
- узкая электронная настройка;
- обычный контроль и управление;
- возрастает срок службы оборудования;
- экономится электричество;
- водопроводом с неизменным давлением удобнее воспользоваться.
Не лишена модульная автоматика недочетов. Потребители относят сюда, сначала, высшую цена. Она в 10 раз выше цены на обыкновенные устройства. Работа находится в зависимости от свойства электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.

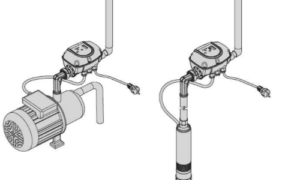

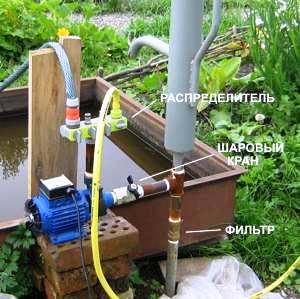

Установка поверхностного электронасоса
Насосное оборудование с автоматикой устанавливают в помещении либо кессоне. Внедрение последнего варианта обходится дороже, но в некоторых случаях он лучше. Поверхностным аппаратам тяжело либо нереально поднять воду с глубины более 8 м.
Кессон дозволит опустить агрегат ниже поверхности на 1 м, увеличивается давление. На станции установлено все нужное, подсоединяют только патрубки.
Поперечник входного элемента — 25 либо 35 мм. На другой конец через фитинг устанавливают оборотный клапан. Опускают трубу в скважину, дабы она на 1 м погрузилась в жидкость. Через заливное отверстие станцию и приемный патрубок заполняют водой. Включают агрегат — если соединения герметичные, будет закачиваться вода.
Установка погружной помпы и ее подключение
Вероятны 2 варианта монтажа — через оголовок в кессоне, где находится все оборудование, либо средством адаптера. Тогда автоматика располагается в здании. Ее выбирают исходя из модели насоса для воды. К дешевый российскей либо китайской приобретают такую же систему управления — с этими помпами способности продвинутой автоматической системы на сто процентов не реализуются. Для фирменных моделей нужны надлежащие автоматические модули.
Подключение делается по линейной схеме обвязки. Начинают с гидроаккумулятора, если он применяется:
- подматывают на резьбу фум-ленту, устанавливают «американку»;
- к ней подсоединяют переходник;
- к нему — манометр и реле;
- через фитинг трубу укрепляют одной стороной к переходнику гидроаккумулятора, другой — к насосу.
Далее приступают к подготовке помпы:
- присоединяют подающий шланг;
- закрепляют на корпусе страховочный трос;
- его и кабель хомутами фиксируют на шланге;
- опускают в скважину.
Электрокабель через реле подключают к сети. Включают насос, начинается закачка воды в гидроаккумулятор. Открывают кран, спускают воздух, потом закрывают. Глядят на показания манометра. Когда вода закачана, стандартное давление 2,8 атм. Врубаться помпа должна при падении давления до 1,5 атм.
Характеристики и виды автоматики для погружных насосов
Дачный участок или пригородный дом по функциональности должен быть не ужаснее, чем городская квартира по удобствам. Для того, дабы стремительно и своими руками без какой или помощи (профессионалов) обустроить автоматику насосов, необходимо очень потрудится.
Самой трудной задачей в пригородном доме или дачи является создание децентрализованного водоснабжения. Но если у вас готова и способна работать система подачи воды, остается только выполнить принцип работы, для того, дабы верно и автоматом стремительно работала система для погружного насоса.
1 Виды и отличия погружных насосов
До того как осознать автоматику, мы должны с Вами осознать какие разновидности насосов есть. В мире есть только два вида погружных насосов:
Все мы знаем что, перечисленные выше типы автоматических погружных насосов устанавливают исключительно в воду, которую эти насосы перекачивают.
Именно поэтому его именуют «погружной» Большая часть дачников, и любителей пригородных домов считают, что погружные насосы , намного лучше поверхностных, но с этим можно поспорить.
Насос и автоматика к нему в сборе
В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует увидеть, что условия работы у них тоже различные. На скважинах хоть какой глубины могут применять погружные насосы, в них есть необходимость увеличения давления воды, для того, дабы перекачать вводу наверх. Следует учитывать что, погружные насосы работают на глубине в скважине до 10 метров.
Если у Вас скважина более 10 метров, то здесь применяют узкоспециализированные насосные системы для перекачки воды из глубины.
Следует увидеть, что поверхностные модели насосов перекачивать воду из скважины более 10 метров не способны.
Для большой глубины идеальнее всего применять вибрационные насосы, которые в большинстве случаев применяют на водяных скважинах. А вот центробежный насос в большинстве случаев применяют в сельскохозяйственной сфере, где применяется водоснабжения.
Основным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В итоге этого происходит разница давления в системе. В конечном итоге получаем эффект перекачки воды в необходимое Вами направление.
По такому принципу работают следующие виды насосов как:
Перед покупкой вышесказанных насосов убедитесь в них наличием термовыключателя. Также при покупке необходимо проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке или пригородном доме грунт тяжкий, то лучше установить вибрационное устройство, как можно ниже.
Это делается для того, дабы не разрушалась скважина(стены скважины), также что бы не загрязнялось различными предметами вибрационное устройство установленное в грунт. Также лучше устанавливать вибрационные модели исключительно в укрепленных источниках. А вот насосы марки Водолей, Гардена или Малыш легкие в монтаже и демонтаже.
Схема автоматики для погружного насоса
Произвести ремонт можно стремительно своими руками. Если мы приняли решение разглядеть рабочий механизм центробежного насоса, то сходу можно узреть, что к нему присоединены особые колеса к валу, который только один. Здесь можно узреть, что разницу в давлении производит вращение лопастей на колесах. В итоге этого и происходит перекачивание воды в подходящем для вас направлении. Самыми пользующимися популярностью моделями в СНГ являются центробежные насосы.
На это есть несколько обстоятельств. Модели размеренны и заполучили большую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это сберегает издержки на обустройстве водоснабжения.
к меню ↑
2 Какие виды автоматики есть для погружных насосов?
На сегодня есть три главных вида автоматики для погружных моделей насосов, а это:
- Пульт управления насоса и к нему блок управления.
- Прессконтроль.
- Механизм с блоком управления, который поддерживает размеренное давление воды по все системе.
Если рассматривать 1-ый вариант, то увидим, что он защищает насос от разных перепадов напряжения и недлинного замыкания, которое тоже может случаться.
Для того, дабы у вас было все на автоматике ,то необходимо сначала подключить блок автоматики к реле давлению или к реле уровня. Также в отдельных случаях для автоматического режима работы можно систему подключать к поплавковому выключателю. Но здесь дело в стоимости. Данный блок автоматики стоит более 4000- 5000 рублей.
Насос и автоматика для погружных насосов
Но здесь необходимо учитывать тот факт что, без реле давления блок автоматики не будет работать. Также здесь нужна особая защита насоса от сухого хода. В этом случаи идут траты средств, которые превысят 5000 рублей и даже выше. Идеальнее всего подбирать блоки со встроенными перечисленными выше системами.
В «Водолее 4000» уже такая система есть. В этом блоке, если создавать установка своими руками очень все очень просто и не востребует познаний специального спеца. Ко второму варианту можно отнести «прессконтроль», который имеет встроенную систему, также имеет защиту от сухого хода. Управлять таким аппаратом можно наперед, а в него заходит учет уровня давления воды, также непременно учитывается проток воды.
Сейчас Вы должны смотреть за расходом воды в устройстве, если оно превосходит отметку в 50 л/мин, то данное устройство работает в норме, другими словами в режиме прессконтроля. Если идет сокращения водяного потока, или вы увидели что увеличивается давление, то в этом случаи прессконтроль должен включать насос, а это и есть защита от сухого хода.
к меню ↑
2.1 Подключаем электронный блок для автоматики для погружных насосов.
Если в системе увеличивается расход воды в системе, и он не превосходит отметку в 50 л./мин, тогда пуск системы осуществляется, когда миниатюризируется давление во все системе, а это приблизительно до 1.5 атмосфер.
Такая функция более принципиальна для критерий резкого увеличения давления, где нужно уменьшить количество выключений и включений насоса при малых расходах водяного потока. А это очень отлично сказывается на работе гидроаккумулятора.
Принцип всего этого заключается в резком и массивном повышении давления водяного напора в насосе, и может даже доходить до 10 атмосфер. Здесь сходу срабатывает автоматическое выключение насоса или автоматики.

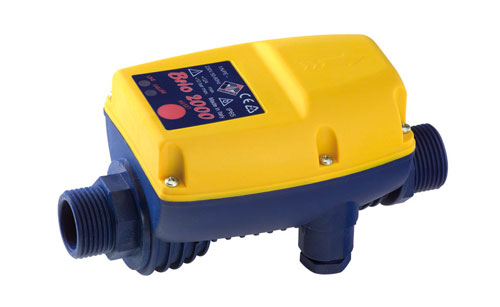

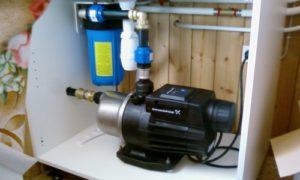

Примером может служить прессконтрольных устройств такую модель насоса как «BRIO-2000M». Стоимость его Вас может повеселить, она не превосходит 5000 рублей. Также сюда можно отнести насос марки Водолей, стоимость их также от 4000 рублей. Гидроаккумулятор который относится к резерву для насоса «Водолей» и «BRIO» стоят более 4000 рублей. Если Вы приняли решение приобрести таковой вид автоматики и установить своими руками, то это будет несколько сложней, чем предшествующий вариант.
Очередной вариант автоматики это – блок управления. Он состоит из механизма, который поддерживает размеренное давление воды во всей системе. Данный механизм применим там, где нельзя не в коем случаи допускать резкого увеличения давления. И все это необходимо если к примеру резко возрастет расход электроэнергии, также уменьшится КПД работы насоса. Перечисленное выше может случиться, если повысится давление.
Случается так что резко отсутствует увеличение давление и случаются перебои в неизменном перекачивании воды, а это бывает за счет вращения ротора электродвигателя насоса.
Автоматика для погружного насоса
Самыми распространенными блоками управления таких типов могут быть насосы марки «Водолей» и «Grundfos». Насосы «Водолей» популярны не только лишь в странах СНГ, но и во всей Европе. Так как установить своими руками эти насосы не составит труда. Также они дешевенькие по сопоставлению с другими агрегатами.
Стоят такие блоки управления от 4500 рублей. Самый дорогой агрегат может достигать от 10000 рублей и выше. Зависят цены от модели, которые могут идти сами по для себя, а есть модели, которые укомплектованы различными наворотами, механизмами и мини системами.
к меню ↑
2.2 Спецы советуют выбирать следующий тип автоматики.
Завлекают потребителя для покупки автоматики для насосов, их легкость в монтаже. Монтировать автоматику для насосов можно своими руками.
Не все знают, что автоматика для насосов нуждается в неотклонимом наличии электронного комплекта. Также для вибрационных насосных систем необходимо дополнительно устанавливать дорогостоящее оборудование.
А для центробежных насосов можно только установить обыденный бак, который оборудован электроконтактами.
Также следует учитывать, что хоть какой погружной насос будет исправно работать исключительно в незапятанной воде.
Если, к примеру вода с примесями, то попадание в лопасти насоса таковой воды, приведет систему автоматики для насосов не в пригодность. И это верно необходимо учесть.
