Выполняя электромонтажные работы мы иногда сталкиваемся с необходимостью замены либо установки автоматических выключателей. Дело, казалось бы, несложное, но всё же просит определённых познаний. Не все знают, как верно подключить автоматы в электрическом щитке, а между тем это просит соблюдения ряда правил.

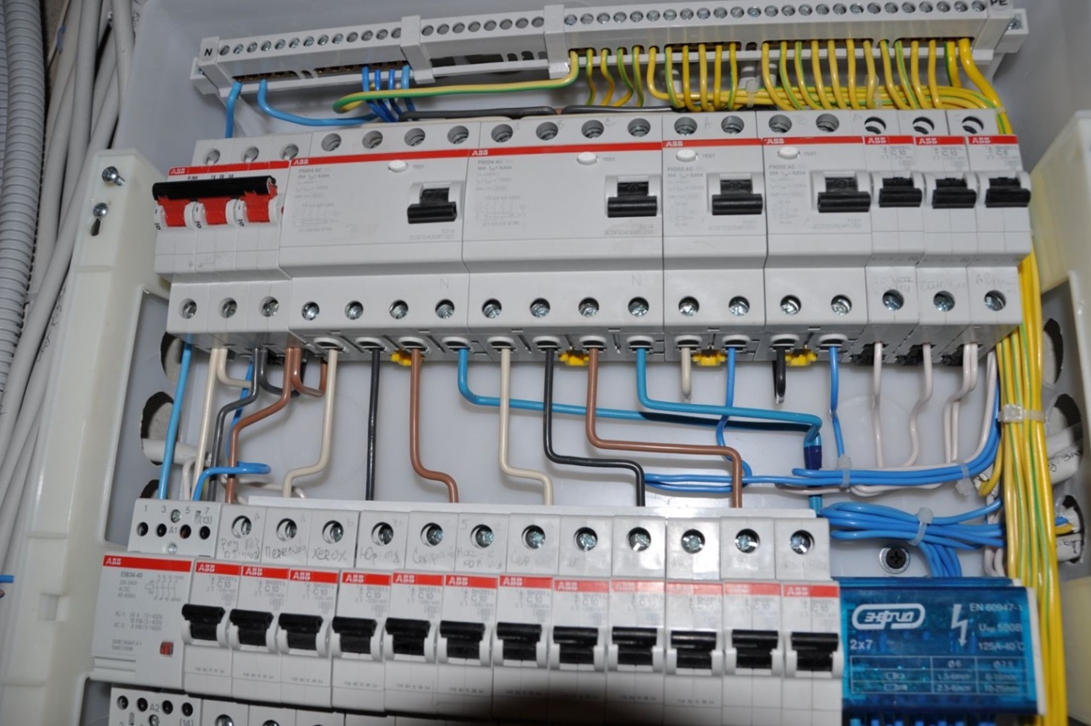

Подключение автомата в щитке
Для начала разберемся, что такое автоматический выключатель, для чего он нужен и какие есть виды выключателей для защиты электроцепей построек.
Выключатель и его роль
Пакетники, автоматы, автоматические выключатели — всё это одно и то же устройство, служащее для подачи электричества к элементам электросети, и позволяющее совершать включения либо отключения, а в аварийных случаях — автоматическое отключение от основной питающей электромагистрали. Но основная их задачка заключается в обеспечении неопасного отключения при аварийных ситуациях.
Типы автоматов
Всего существует три типа автоматических выключателей:
- автоматические,
- УЗО,
- дифференциальные.
Автоматические — обеспечивают отключение при маленьком замыкании либо превышении
допустимого значения тока в сети.
УЗО — расшифровывается как устройство защитного отключения и предназначено в основном для защиты от удара электрическим током людей, ненамеренно прикоснувшихся к неизолированным частям проводников. Также УЗО защищает от возгорания проводников и окружающих предметов в случае утечки тока из-за повреждений изоляции.
Дифференциальные — особенные устройства, совмещающие внутри себя автоматический пакетник и УЗО. Отключение его происходит за счёт дифференциального тока и мощности потока электронов.
Правила выбора
Верный пакетник поможет не только лишь обеспечить бесперебойную и неопасную работу электроприборов в вашем жилье, но и гарантировать сохранность имущества и жизни. Данный вопрос лучше доверить квалифицированному электрику. Но это не означает, что без помощи других нереально выполнить выбор. Главное — учитывать при всем этом ряд аспектов.
Все главные свойства, нужны для грамотного выбора автомата, наносятся на лицевую часть его корпуса. И 1-ое, на что следует направить внимание, это производитель. И стоимость вас пусть не смущает, ведь автоматический выключатель — это не то, на чём стоит сберегать. Всё же от него почти во всем зависит не только лишь сохранность нашей квартиры либо дома, но часто и жизнь.
Есть достаточно известные и отлично зарекомендовавшие себя бренды: Legrand, Merlin Green, EKF, ABB, Schneider Electric и некоторые другие, которые создают высококачественный и долговременный продукт.
Особенного внимания требуют номинальное напряжение и частота. Данная информация смотрится приблизительно следующим образом: «220/400V/50Hz». Такая маркировка помогает нам осознать, что пакетник предназначен для однофазовых и трёхфазных цепей частотой 50 герц и подходит для сетей 220 и 380 В.
Ещё одной из основополагающих черт является величина номинального тока и выражается в амперах (А). Конкретно от этого параметра зависит скорость отключения устройства. Чем посильнее превышено номинальное значение, тем резвее происходит автоматическое отключение.
И ещё одним из характеристик, на который необходимо уделять свое внимание, является количество полюсов. Автоматы с полюсами от 1-го до четырёх более нужны для применения в личных домах и квартирах. Для однофазовых цепей применяют одно- либо двухполюсные, а для трёхфазных -трёх- и четырёхполюсные.
Как собрать щиток
Дабы собрать щиток, для вас пригодятся следующие инструменты:
-
Пассатижи;
- Отвёртки различных размеров и с различными шлицами (прямые и крестообразные);
- Индикаторная отвёртка;
- Стриппер для снятия изоляции;
- Кримпер для обжима наконечников, в случае если работаем с многожильным кабелем;
- Кабелерез, который можно поменять обыкновенными кусачками.
Щиток выбирается исходя из того, где размещаются вводной автомат и счётчик.
Так, в личных домах счётчик может размещаться на столбе, а выключатель — в доме либо на стенке дома. В случае когда счётчик стоит конкретно в помещении, разумно поставить его в щиток, так что при выборе учитывайте габариты.
В многоквартирных домах щиток почаще размещается на лестничной клеточке в подъезде и предназначен для автоматов и УЗО. А вот счётчик полностью может находиться в квартире. Если вы решите совершенствовать электросеть, то щиток либо бокс нужно выбирать с учётом того, что в нём будут размещаться и счётчик, и вводной пакетник, и проводы.
Помните, что прежде всего схема щитка должна быть неопасна для обслуживания и эксплуатации. После счётчика нужно сходу установить УЗО, что позволить избежать огромного количества проблем. Нелишней будет и установка стабилизатора. Естественно, возможно обойтись и без него, но конкретно он будет защищать вашу домашнюю технику — в особенности если она ввезенного производства. Устанавливают стабилизатор после УЗО, до групповых автоматов.
Также щиток должен быть оснащён шиной зануления и шиной заземления. К «земле» подключаются все заземляющие провода, а от нуля провод идёт на УЗО и на все автоматы с соответственной клеммой.
Щиток должен быть оснащён DIN-рейками (если в поставку они не входят, необходимо приобрести раздельно), на которые и будут устанавливаться все приборы, начиная от счётчика и кончая автоматами.

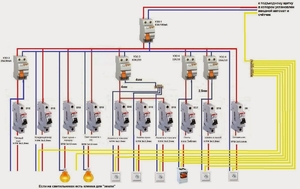

Схема подключения автоматов в щитке предполагает их последовательное соединение. Рекомендуется выполнить это при помощи соединительной гребёнки, которая не только лишь более надёжна, но и существенно удобнее при монтаже.
Подключение автоматов
Каждый автомат имеет два вида контактов: подвижные и недвижные. И тут часто появляются задачи — к какому из них и что подключать, не нарушая технические нормы. Если обратиться к ПУЭ, то становиться ясным, что подключать питание рекомендуется к недвижным контактам. Особенных требований по этому поводу нет, но рекомендуется конкретно схожее подключение.
Фактически все автоматы, УЗО либо дифавтоматы (кроме некоторых производителей) недвижные контакты имеют сверху. Дабы это осознать, довольно посмотреть на схему на фронтальной части устройства. Конкретно к ним и следует подключать питание. Если глядеть на это в техническом плане, то принципной различия нет, куда и что подключить. Потому, куда бы вы ни подключили питание, автомат так же отлично будет делать свои функции.

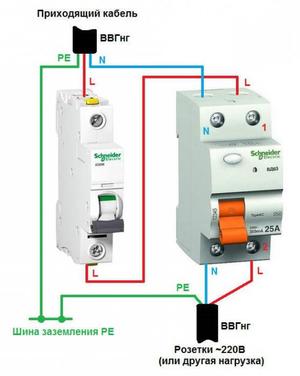

С вводной полосы фазу подают конкретно на УЗО, а нулевой провод может подаваться как конкретно на шину, так и к соответственной клемме УЗО, а уже с него — на шину. Фаза с защитного устройства подаётся на соединительную гребёнку автоматов.
Вводной автомат принято ставить двухполюсный, что позволяет отключать фазу и ноль сразу. Это более неопасно и позволяет обесточить всю цепь полностью.
Провод заземления подключается к собственной шине, а уже от неё идёт разводка на все приборы и розетки, что жизненно принципиально при эксплуатации электролинии.

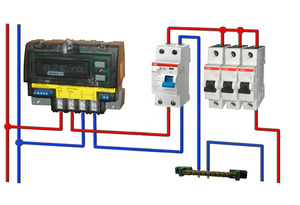

Также может появиться вопрос, как подключить автомат после счётчика. Тут особенных различий нет. Кроме, что от входного автомата фаза и ноль будут приходить конкретно на счётчик, на надлежащие клеммы, после этого уже на защитное устройство. В остальном вся схема подключения автоматов в щитке подобная.
Относительно личных автоматов можно сказать, что инсталлируются они так же, как и УЗО, на ДИН-рейку до щелчка. После этого их можно расключить в согласовании со схемой.
Для соединений между автоматами лучше применять шины, так как они более надёжны. Но если их нет, то вероятен и другой вариант:
- Нарезается провод нужной длины. Его края оголяют, выходит перемычка, после этого по два таких проводника вставляют в клемму и затягивают.
- Берут длиннющий проводник и на нужном расстоянии зачищают изоляцию приблизительно на 1−1,5 см. Дальше, при помощи круглозубцев, оголённые части загибают в виде петель и вставляют в клеммы, которые также зажимают.
Данные методы не настолько эффективны, но возможно окажутся неплохой кандидатурой в некоторых случаях, дабы соединить автовыключатели.
Сборка электрощитка своими руками 220в — дело хотя и хлопотное, но не такое уж и ужасное, как может показаться с первого взора. Зная базы, некоторые аспекты и соблюдая нужные меры предосторожности, полностью можно подключать автоматические выключатели без помощи других и даже собрать полностью щиток, не прибегая к помощи профессионалов.
Как подключить автомат в щитке?
Электрический щит — это устройство, нередко располагающееся около входа в помещение, служащее для рассредотачивания электроэнергии, оно направляет ток к розеткам и разным устройствам, устройствам.
В щитке в большинстве случаев установлен счётчик электроэнергии, он учитывает и подсчитывает все затраты энергии. Большая часть моделей щитков предугадывают подключение как устройств защитного отключания (УЗО), так и автоматов. Они защищают от перенапряжения в сети и риска недлинного замыкания и подключаются в цепь сходу после электросчётчика.
Часто приходится сталкиваться с неувязкой подключения либо замены автомата в щитке. Дабы сделать эту работу без помощи других, будет нужно ряд инструментов и, естественно, соблюдение техники безопасности. Перед тем, как, к примеру, подключить лампочку и выключатель через отдельный новый автомат, нужно непременно отключить питание общим выключателем. Если такой отсутствует, то работать под напряжением запрещено!
Существует огромное количество схем подключения и целый вагон тонкостей, потому если вы не убеждены в том, что вы делаете, то лучше доверить эту работу специалисту. На данный момент мы разглядим подключение автомата в щитке для защиты однофазовой сети. Конкретно такая сеть в большинстве случаев применяется в квартирах и дачных домах, это так именуемая двухпроводная схема, в какой один провод является фазой, другой нейтралью.
Сняв с устройства крышку, можно узреть массу проводов и несколько уже установленных автоматов (если вы, естественно, не устанавливаете автомат в полностью новый щиток), которые обычно подписываются честными электриками. Нередко надписи размещаются прямо на щитке, а поэтому целенаправлено сразу дать обозначение новенькому автомату, который вы собираетесь установить. Самый обычной метод установки нового автомата к уже имеющимся — это повторить схему подключения, которую вы увидите. Причём, лучше, сохранить цвета проводов.
С кабеля нужно удалить верхнюю изоляцию и зачистить каждую жилу приблизительно на сантиметр. Лучше делать это после того, как обусловьтесь с требуемой длиной каждой жилы для свободного подключения к клемам. Если клеммные колодки «заземляющих» и «нулевых» проводов еще не установлены, то нужно это выполнить. Последние обычно синего цвета.
Дальше подключаем жилы заземления и нейтральную к подходящим клеммным колодкам. Т.е. к одному из зажимов сейчас необходимо присоединить жилу заземления, аналогичную функцию сделать для «нулевой» жилы кабеля. Только сейчас можно перейти к основному вопросу – подключению автомата.

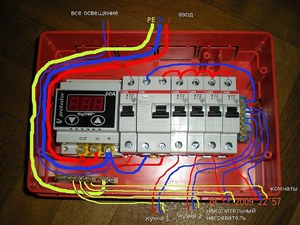

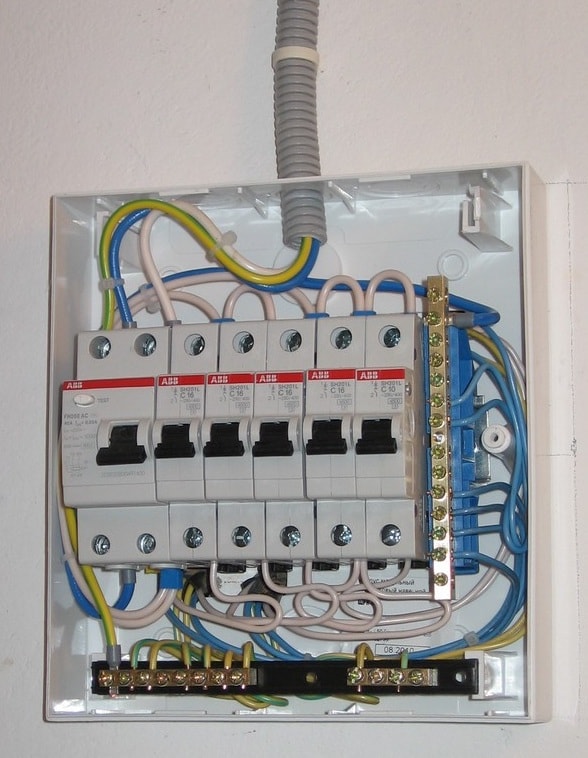

Устанавливается монтажная DIN-рейка (если она еще не установлена), на которую и будут «защёлкиваться» выключатели. К этому можно перейти сходу, а можно сначала установить реле – дешевый вариант для дома, отлично справляющийся со скачками напряжения. Потом к первому автомату подать питание от вводного либо от реле, если оно имеется. К остальным его следует подводить сверху, пользуясь кабельными перемычками, но с распределительной шиной работа пройдёт быстрей и легче. Дальше провода подключаются к автоматам. Должно получиться так же, как на картинке.
На заметку: сбалансированный вариант – автомат на 10 Ампер, бывает также на шестнадцать, но подабающей защиты он не обеспечивает, хотя его устанавливают в большинстве домов. Следуя этим советам, может быть правильное подключение автоматического выключателя.
Буду очень рад вашей критике и с радостью отвечу на все вопросы в комментах и дополню/исправлю статью по мере надобности. Успешного монтажа!
