Как подключить 3 провода к 2 проводам

По сути, дабы подключить люстру без помощи других, не нужна масса способностей, хотя некоторых людей этот процесс настораживает. Прежде всего это связано с электричеством, ну и с кучей проводов не каждый может разобраться.

Предварительные операции

Подобные операции связаны с тем, что нужно вызвонить все провода для подключения. В особенности это животрепещуще для тех, кто не имеет дела с электричеством повсевременно. Обычно, на потолке может торчать от 2-х до 3-х проводов и совершенно изредка – четыре провода, да они по сути и не необходимы, так как хватает даже 2-х проводов. Если все таки торчит 3 провода, то какой-то из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то заморочек с подключением люстры не должно появиться.

Заземление

Заземляющие проводники встречаются в новых постройках, также в квартирах после полгого ремонта, с подменой электрической проводки. Обычно, он отличается зелено-желтой расцветкой. Подключается он к такому же проводнику, который размещается на люстре, хотя не во всех люстрах имеется схожий провод.

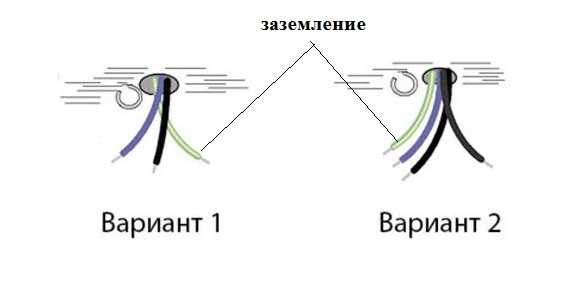

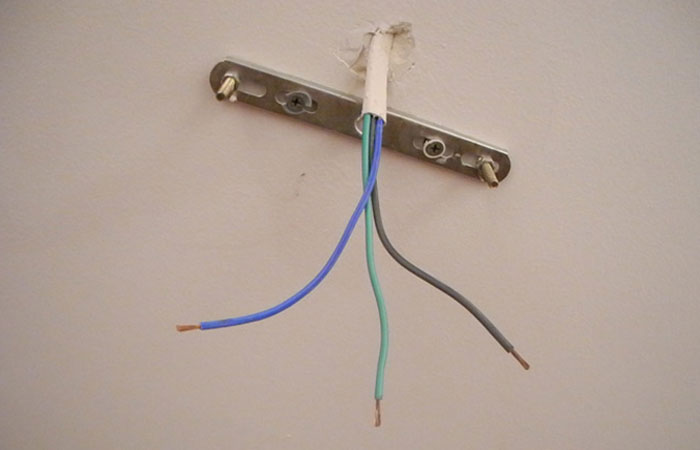

Провод заземления есть в домах новейшей постройки либо не так давно отреставрированных

Случается, что на люстре подобного проводника нет, потому заземляющий провод на потолке изолируется и оставляется неподключенным, по другому, если его не заизолировать, он может случаем прикоснуться к фазному проводу тогда и получится куцее замыкание, так как провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками числятся «фаза» и «ноль». В домах старенькой постройки все провода имеют одинаковую расцветку. В новых домах либо в домах после полгого ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К огорчению, это бывает не всегда и лучше еще раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. В особенности это животрепещуще по отношению к личным спецам, у каких часто даже отсутствуют документы, допускающие их к схожим работам.

Дабы обусловиться, где какой провод, можно пользоваться или мультиметром, или индикаторной отверткой, при помощи которой просто найти фазный проводник. Если на потолке 3 провода, и они коммутируются 2-мя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать попеременно, дабы найти, какой фазный проводник связан с определенной кнопкой выключателя. После того, как предназначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя довольно перевести кнопки выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах при помощи индикаторной отвертки. Обычно, выключателями коммутируются фазные проводники, как более небезопасные.

Прозвонка проводов на потолке темтером

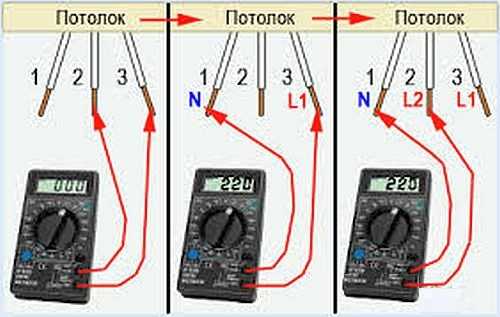

На рисунке можно узреть, по какой технологии определяются провода при наличии мультиметра. Прежде всего следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке 2-ух фазных проводов мультиметр не покажет ничего, потому можно смело гласить, что 3-ий провод является нулем. Потом делаются контрольные измерения, подключая к мультиметру попеременно 3-ий провод и любой из проводов определенные заблаговременно, как фазные. Устройство должен показать напряжение в границах 220 V. Если провода не имеют разной раскраски, то нулевой провод можно пометить, к примеру, наклеив кусок изоленты.

Намного проще вызвонить все провода при помощи индикаторной отвертки: если индикатор зажегся, означает это фазный провод, а если нет – означает нулевой. Остается только их пометить.

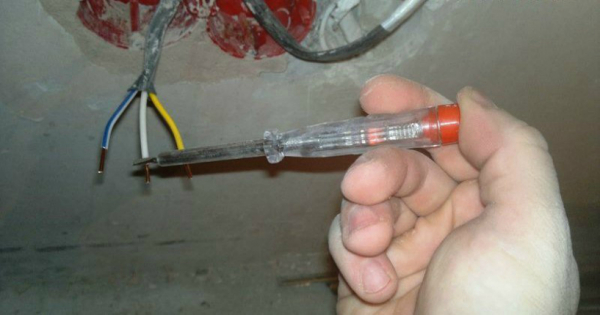

Внедрение индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя время от времени принципиально знать, какой из 2-ух проводников фазный. Обычно, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», потому нулевой провод лучше подключить к клемме «N», а фазный – к клемме «L».

Сколько проводов на люстре

Количество проводов на люстре находится в зависимости от того, как непростая люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, вероятнее всего обычная люстра всего с одной лампочкой. Такую люстру подключить легко, довольно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра обычная, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

Можно соединить два фазных проводника вкупе, сформировав таким макаром один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой кнопкой, что не очень комфортно.
Один фазный проводник изолируется, тогда люстра будет врубаться/выключаться одной из кнопкой, на выбор.

Имеются многорожковые люстры, у каких может быть больше одной лампочки, потому и проводов больше, к тому же, может находиться провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

Заземляющий провод не подключается, если его нету на потолке.
Заземляющий проводник подключается к такому же проводнику на потолке.

Два других провода подключаются к фазному и нулевому проводнику. Обычно, современные люстры непременно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла повсевременно включать огромное количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и наибольшее количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

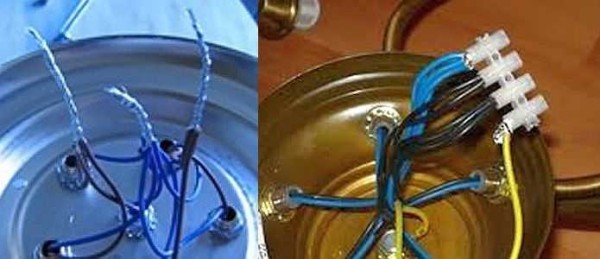

В ближайшее время люстры соединяются снутри разноцветными проводами. Обычно, применяются синие и карие проводники, хотя вероятны и другие варианты расцветок. Согласно эталонам, синий провод предназначается для подключения «нуля». Потому прежде всего формируется «ноль», за счет скрутки всех синих проводов. Принципиально проконтролировать, дабы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий шаг – это формирование групп источников света. Если люстра 3-х рожковая, то тут вариантов мало: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры вероятны такие варианты: 2+3 лампочки либо 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь карий цвет. В итоге выходит группа из «нулевых» проводников 1-го цвета, 2-ая группа представляет отдельную «фазную» группу, в которую может заходить один либо несколько проводников и 3-я группа также является «фазной», в которую заходит 2 и больше проводов, зависимо от численности источников света.

Как подключить люстру с 3 проводами верно

Как необходимо подключать светодиодную люстру с 3-мя проводами

Подключать приборы освещения может показаться нетрудной задачей. Вы сможете мыслить, что здесь может быть сложного – подключать два провода, которые идут из потолка? Но в определенных случаях перед обыденным мужиком, который принялся за домашние дела, может встать внезапная неувязка – что делать, если из потолка идет 3 провода, как подключить люстру?

Предлагаем для вас разобраться в этом вопросе.

С чего начать? Какие требуются инструменты

Изолирующая лента.
Колодка клеммного типа на 3 клеммы.
Нож.
Пассатижи.
Мульметр.
Отвертка индикаторного типа либо указатель напряжения.

Также для вас непременно будет нужно стремянка либо даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного устройства.

Подробности процесса

Определяем предназначение проводов в люстре

Самым обычным вариантом будет пользоваться спец электрической схемой, которую вы сможете отыскать в паспорте на устройство для освещения. Там, обычно, указывают назначение всех типов кабелей и пошаговая аннотация подключения. По обыденным эталонам маркировка цветов кабелей должна быть изготовлена таким макаром:

Ноль – это провод синего цвета.
Защитный заземляющий провод имеет желтовато-зеленый колер.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать совершенно точно на их принадлежность, нужна найти их назначение средством мультиметра.

Для этого нужна поставить мультиметр в режим прозвона и краткосрочно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений избран верно, а устройство исправно.
Дальше нужна вывернуть лампочки из люстры. В патронах зрительно обусловьте 2 контакта – фазный, а конкретно пружинящий – он размещен по центру, и нулевой, который размещен с боковой стороны и при вкручивании лампочки будет соприкасаться с цоколем.
Найдите нулевой провод. 1-ый щуп от мультиметра поставьте на контакт бокового типа на хоть какой из патронов, а 2-ой по очереди должен дотрагиваться к зачищенным проводам, которые выходят из люстры. При касании 1-го из нескольких проводов вы услышите сигнал звука – этот провод, а есть еще нулевой. Его нужна отмечать средством маркера либо хоть каким другим способом.

Найдите провод фазы. Для этого нужна поставить щуп мультиметра на средний контакт каждого из патронов, а следующим прикасаются к двум проводам, которые остались. Средством звукового сигнала нужна найти фазный провод, отметить его либо просто уяснить.

Разглядим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами? Дабы все выполнить верно, при этом два из 3-х фазные, нужна оглядеть выключатель и провода, выходящие из потолка. Самый обычной вариант – когда выключатель двухклавишного типа, а из потолка выходят только 3 кабеля. Выяснить предназначение можно таким макаром:

Возьмите отвертку индикаторного типа либо указатель напряжения.
Включите две кнопки от выключателя.
По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве 3-х штук. При соприкосновении с проводами фазы зажгется лампа на указателе напряжения.
Поставьте отметки маркером на провода.

Отключите выключатель. Нужна проверить все три провода опять, и лампа ни при каких обстоятельствах не должна зажигаться.

Если выключатель одноклавишного типа и из потолка будет выходить только пару проводов, то нужна проверить их при присоединенном выключателе указателем напряжения и отыскать нулевой и фазный провод. Последние нужна соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, нужна узнать предназначение третьего провода. Для этого необходимо включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет найдена на 2-ух проводах, и люстру можно подключить по схеме 3-х проводов. Если фаза только на одном проводе, а 3-ий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа нужна заизолировать и убрать.

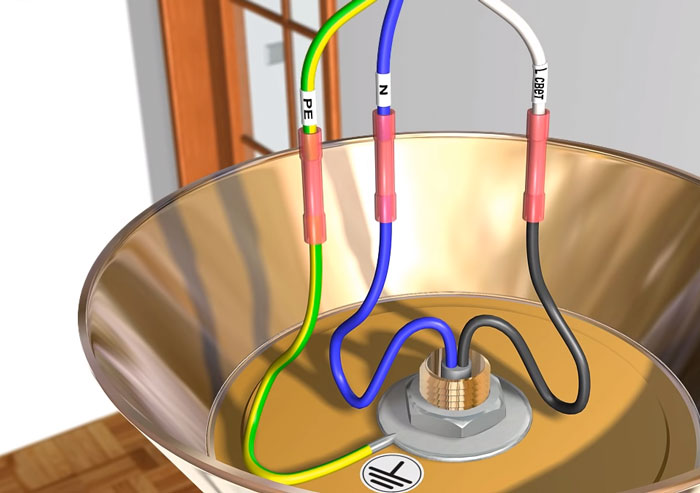

Как подключать люстры с проводом для заземления

Если устройство освещения имеет корпус из металла, его нужна заземлить. В новых квартирах все электрические сети, в том числе и осветительные, по эталонам должны быть с заземляющим проводником желто-зеленого цвета. Если ваша электрическая сеть будет соответствовать такому требованию, то для подключения люстры хватит соединять провода с соответственной маркировкой цветов средством клеемной колодки либо даже на скрутку.

Если сеть древняя, а изоляция всех проводов имеет однообразный цвет, то принципиально действовать в следующей последовательности:

А ах так подключить люстру с 3-мя проводами? Поступите аналогичным методом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки соедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А сейчас разглядим технику безопасности.

Меры предосторожности

При подключении всех электрических устройств нужна соблюдать осторожность. Все присоединения и подключения нужна проводить только при отключенном выключателе после того, как будет осуществлена проверка отсутствия напряжения на проводах. Места, где будут скрутки, нужна заизолировать средством изолирующей ленты либо особых колпачков. Если вы сомневаетесь в том, что сможете подключить люстру, в какой три провода, верно, стоит доверить такое дело экспертам собственного дела.

Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю

Как произвести подключение люстры на 2, 3, 4, 5 либо 6 ламп, также переделаем потолочный осветительный прибор с одинарного выключателя на двойной? На самом деле все просто, но просто тому, кто знает, как делать.

По сути, подсоединение от 2 до даже 8 ламповых осветительных устройств к двухклавишному выключателю, различия в присоединении нет. Отличается исключительно в количестве проводов в осветительном устройстве.

Инструменты и материалы для подключения люстры

Давайте определимся, что у вас уже все готово для установки и подключения люстры и выключателя:

у вас есть осветительный устройство на 2 – 6 лампы;
с потолка свисает 3-х либо 4-х жильный проводник;
для подсоединения выключателя проложен 2-ух либо трехжильный провод по стенке.

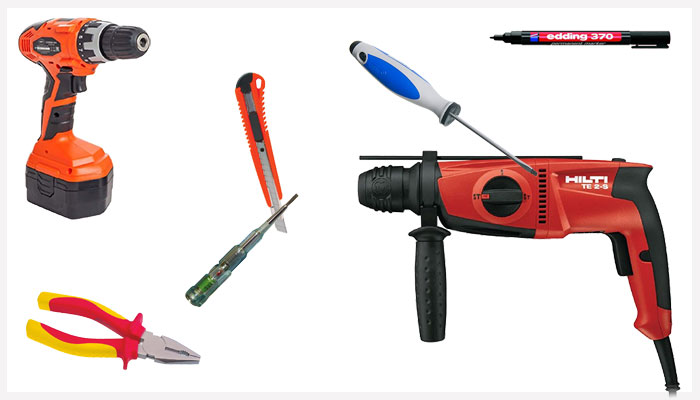

Подготовим инструмент для данной работы:

отвертки;
маркер либо карандаш;
пассатижи;
шуруповерт;
отвертка индикатор (от 90 до 500 В);
канцелярский ножик;
перфоратор.

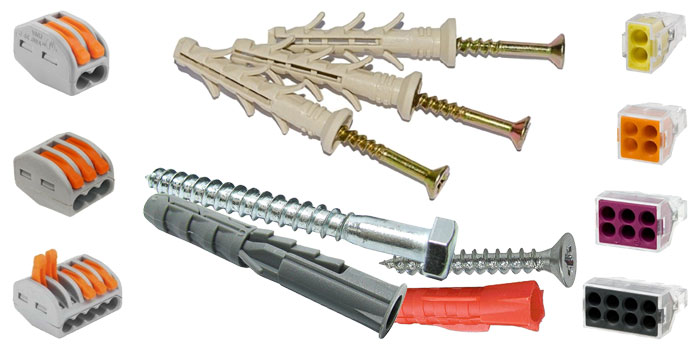

Так же необходимо приготовить следующий материал:

пластмассовый дюбель по бетону;
шурупы;
зажимы «WAGO».

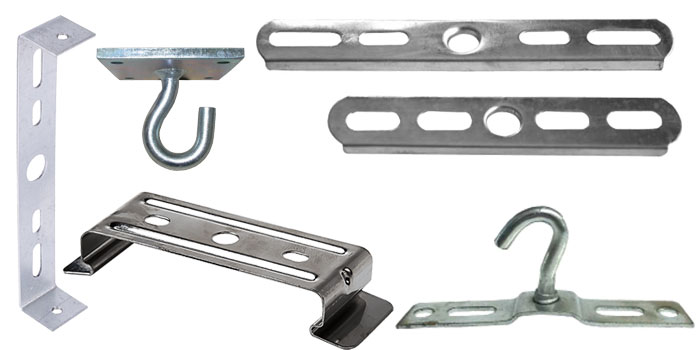

Перед тем, как подключать осветительный устройство, должна быть приверчена пластинка с креплением к потолку. Если осветительный прибор должна одеваться на крючок, то в таком случае нам пригодится сам крючок.

С крючком совершенно просто. Необходимо всего только воткнуть этот крючок в отверстие зафиксировать гайкой. Потом навесить люстру.

Перед тем, как подсоединить кабель на потолке к осветительному устройству необходимо найти их предназначение. Какие из них фазные, какой провод общий «нулевой», а какой защитный «заземление».

Внимание! Желаю направить внимание на то, что по правилам ПУЭ на осветительные приборы должны прокладываться кабели с дополнительным защитным проводом «заземлением».

Потому подразумевается, что для люстр с раздельным включением ламп, с внедрением 2-х клавишных выключателей, прокладывать 4-х жильный кабель, а с одновременным включение всех ламп 3-х жильный кабель.

Для этого, проверяем, что автоматический выключатель отключен и напряжение на проверяемую жилу не подается.

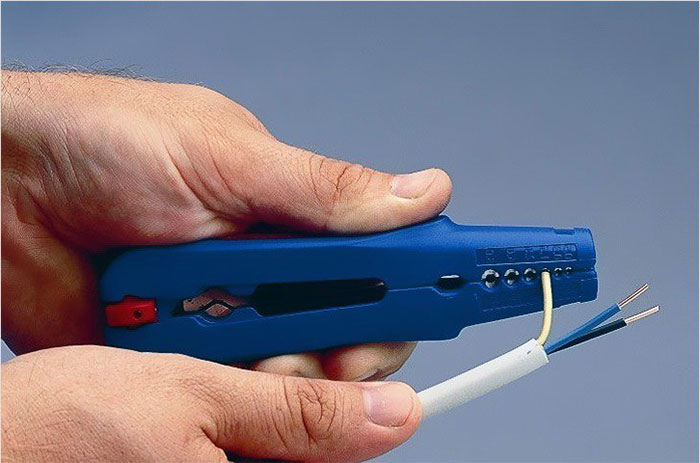

Дальше снимаем изоляцию:

После того, как сняли изоляцию, снова включаем автомат, тем подаем напряжение на проверяемую жилу.

Не забудьте, что одноклавишный либо двухклавишный выключатель должен быть включен.

При помощи индикатора отвертки (емкостной индикатор) проверяем наличие напряжение на всех проводах.

Из 3-х жил, на 2-ух должно быть напряжение. Это фазные. Маркируются такие жилы буковкой «L».

Означает провод, на котором отсутствует напряжение, является общим «нулевым». Маркируется буковкой «N».

Заземление маркируется «PE».

Если у вас на дому (квартире) проводка изготовлена по всем правилам электромонтажа, то нулевой должен быть голубым цветом.

Но инспектировать индикатором необходимо всегда, так как горе электрики могут подключить нулевую жилу другого цвета.

Подключение люстры на 3 провода к двухклавишному (двойному) выключателю

Сейчас займемся люстрой.

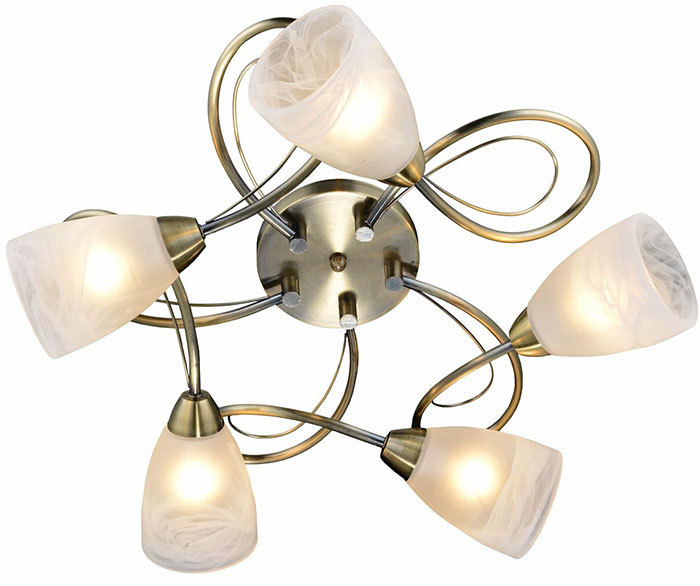

Для примера возьмем 5-ти ламповую. Вы берите ту, какая у вас есть. Повторюсь. Различия подключения нет. Разница исключительно в количестве проводов.

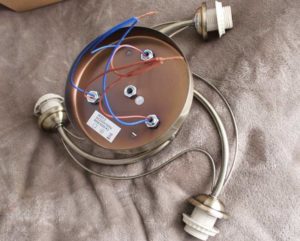

В осветительном приборе для потолка на каждую лампочку применяются 2 жилы различного цвета.

Снимите изоляцию длинною менее 2 см.

Так как в осветительном приборе 5 лампочек, разделим их на две части. В одной 3, а в другой получится 2 лампочки.

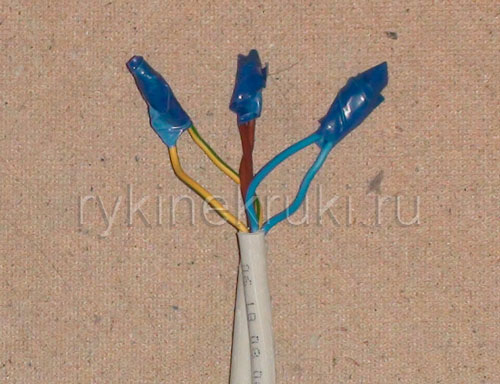

Соедините все жилы 3-х избранных лампочек 1-го цвета совместно. Тоже самое сделайте с 2-мя лампочками. У вас вышло 2 скрутки фазных проводов.

Потом необходимо взять все 5 оставшихся жил другого цвета и скрутить их совместно. Вы сделали третью общую скрутку нулевых жил.

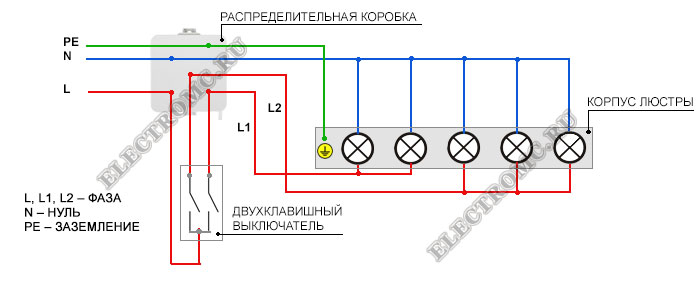

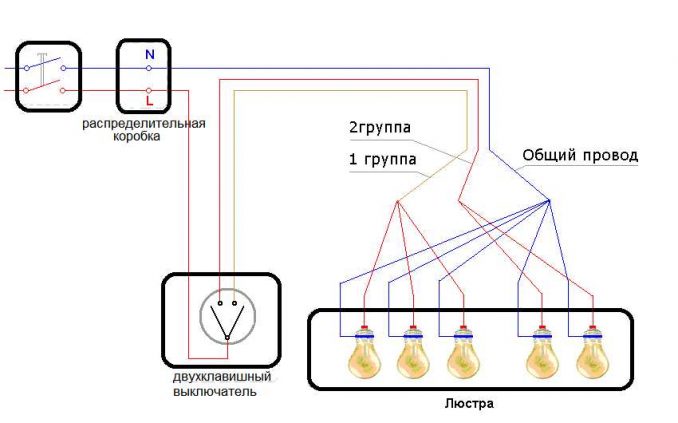

Схема подключения люстры к двойному выключателю:

У вас получится 3 скрутки. На потолке то же 3 провода.

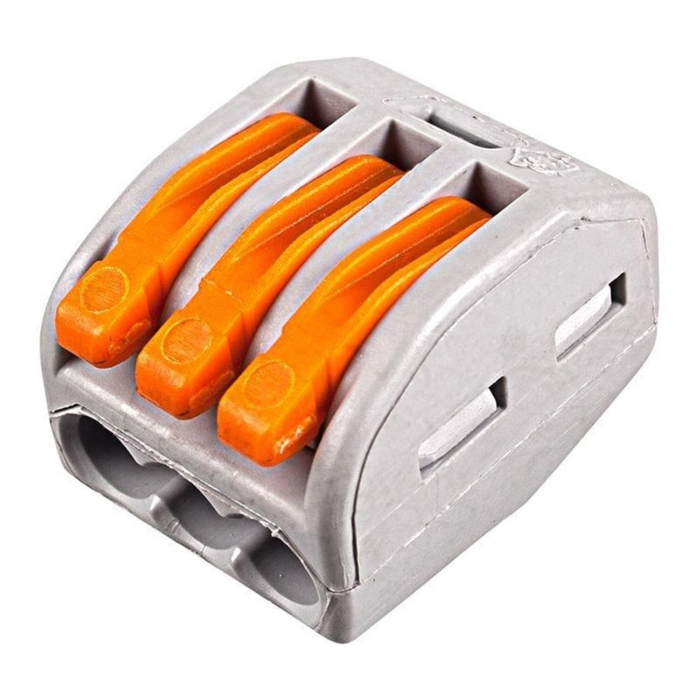

Если необходимо соединить жилы, то для простоты монтажа рекомендую применять вот такие соединители «WAGO»:

Удобство в том, что, когда стоите на лестнице, не надо крутить винты отверткой в клемнике. Довольно легко опустить рычаг и жила будет зафиксирован. Только смотрите, дабы изоляция жилыбыло глубже спрятана.

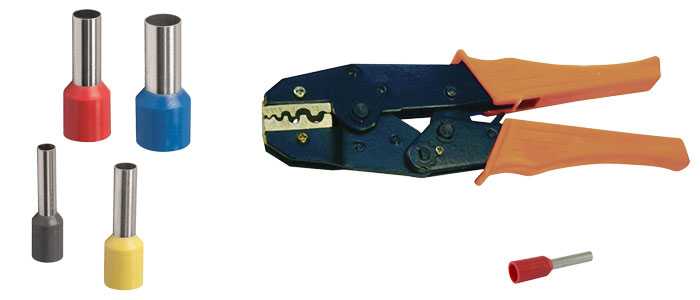

Для многожильных проводников проф электрики применяют наконечники либо паяльничек, но в нашем случае прекрасно подойдут наконечники. Для их обжима лучше используя особый инструмент «клещи».

Но если нет, можно придавить кусачками.

Можно естественно не применять клемник «WAGO», а применять обычную скрутку и замотать изолентой, но «WAGO» сейчас более животрепещуще.

И так. Подсоединяем клемник «WAGO» к проводам люстры. Дабы не запутаться, идеальнее всего нулевые жилы подсоединить в среднюю клему, а фазные по бокам.

Когда все готово, подключите жилы идущие с потолка к устройству освещения через клемник «WAGO», зная заблаговременно куда подсоединять нулевой, а куда фазные жилы.

Закрепите осветительный устройство к потолку, окуратно уложив все в декоративный стакан.

Как верно подключить люстру с 2, 3 проводами к одноклавишному (одинарному) выключателю

Процесс подсоединения люстры по схеме с одноклавишным выключателем тот же, что с двухклавишным, что описан выше, только мало проще.

Применяются 3 провода. Один общий фазный на все лампы, 2-ой нулевой, то же общий на все лампы. 3-ий применяется, как защитный «заземление», от поражения человека электрическим током. Советую его не игнорировать, а подсоединить его к корпусу осветительного прибора.

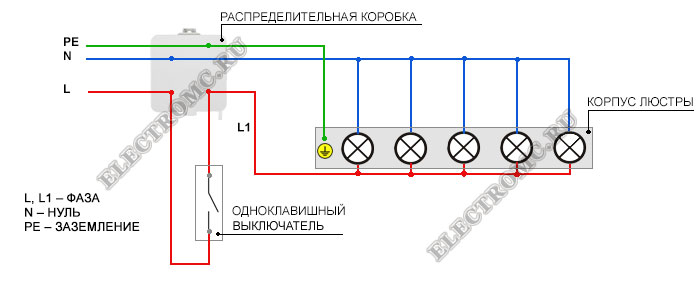

Схема подключения люстры к одинарному выключателю:

Поглядите видео, установки люстры.

Вот и все. По сути не так и трудно. Как все выполнить вы уже понимаете на теоретическом уровне. Осталось только взять и выполнить. Дерзайте!
