Как подключить 2 выключателя на 2 лампочки

При монтаже устройств электроосвещения нередко применяют выключатели с несколькими кнопками, которые позволяют активировать различное количество осветительных приборов и обеспечивать разные условия освещенности в помещениях. Не считая того, можно подключить двойной выключатель на две лампочки, находящиеся в различных помещениях. Такая схема может употребляться на входе в дом либо квартиру, когда от 1-го выключателя запитано освещение внутреннего помещения и внешний осветительный прибор.

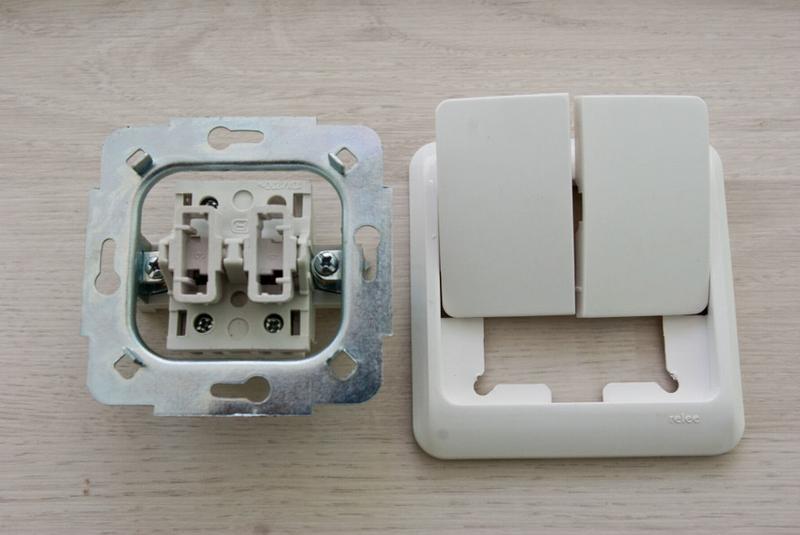

Конструкция и принцип деяния двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и сокрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя содержит в себе несколько деталей:

1. Две качающиеся кнопки, сделанные из пластика.
2. Декоративная пластмассовая рамка, которая устанавливается вокруг кнопок. При открытой проводке заместо рамки применяется пластмассовый корпус, прилегающий к стенке.
3. Крепежные винты для рамки.
4. Неразборный корпус, в каком установлена монтажная железная рама и сердечник из диэлектрического материала.

В корпусе размещены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может употребляться пластмассовая защелка либо винт. Также в нем имеются распорные клинья, с помощью которых устройство фиксируется в монтажной коробке. На внешней части металлической рамки имеются отверстия для крепления выключателя к коробке с помощью шурупов. Внутренний корпус выключателя для открытой проводки имеет отверстия для шурупов крепления к поверхности стенки.

В состав механизма переключения входят 3 контакта, любой из которых подключается к проводке. Под контактами имеются поджимные пружины, которые задерживают деталь во включенном либо выключенном состоянии. Переключение режимов осуществляется пластмассовыми качалками, установленными на одной оси. Сверху на качалки насажены декоративные кнопки. Устройство обеспечивает 3 режима работы:

1. 1-ая зона малого освещения, расположенная на одной кнопке.
2. 2-ая зона более броской подсветки, подключаемая нажатием 2-ой кнопки.
3. При одновременном включении кнопок активизируются обе зоны подсветки.

Опционально в схеме выключателя может находиться светодиод подсветки. Эта деталь позволяет отыскать кнопки в темноте. После замыкания фазы свечение диодика прекращается.

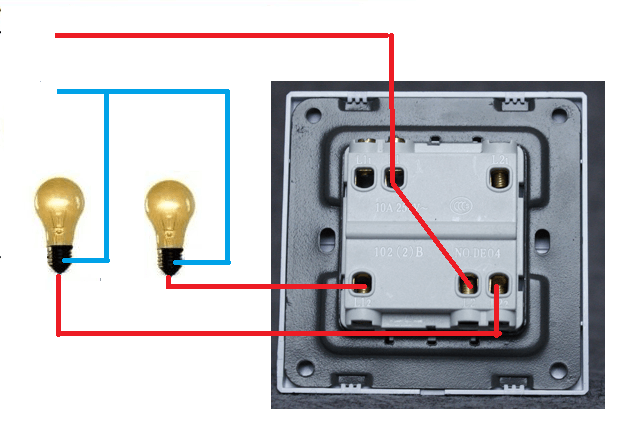

Схема подключения двухклавишного выключателя на две лампочки

При подключении любого переключателя часть проводки коммутируется в распределительной коробке, а сам механизм выключателя выступает в качестве места разрыва в фазе. В схеме подключения двойного выключателя на две лампы нулевой провод, фаза и земля идут с распределительного щитка электрической сети на коробку. От коробки земля и нуль распределяются между светильниками, разбитыми на две зоны. Заземляющий провод встречается в цепях освещения довольно изредка. Это связано с низкой мощностью осветительных устройств.

От коробки на выключатель лампочек идут три фазовых провода, 1-ый из которых подключен к сети, а два других – к местам соединения фазы со светильником. Выключатель соединяет и разъединяет эти две цепи, в итоге чего происходит включение и выключение электрического освещения.

Установка

До монтажа сокрытая проводка проложена в штрабы и оштукатурена. Концы проводки следует вывести в заблаговременно установленные подрозетники. Если планируется установка дополнительного выключателя, то необходимо за ранее подвести провода и установить подрозетник.

Может быть, для этого будет нужно выполнить дополнительный канал в стенке, в который будет уложен провод, и высверлить коронкой отверстие в стенке под установка подрозетника. Для фиксации этих частей проводки применяется гипс либо строй консистенции. Внешняя поверхность стенки покрывается штукатуркой. При открытой проводке установка делается в каналы в согласовании с хотимым расположением узлов схемы.

Предварительные работы

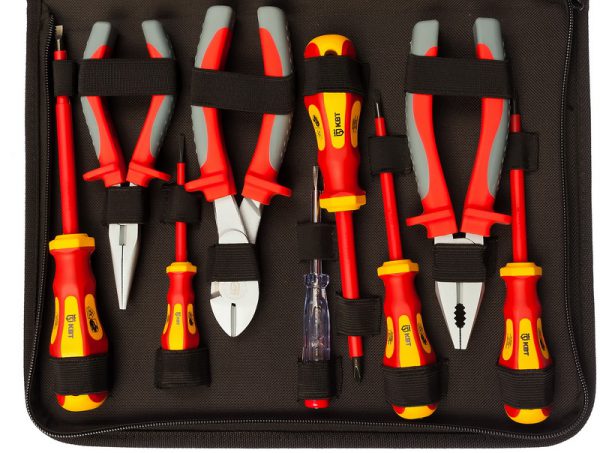

Для выполнения работы пригодятся инструменты и материалы, приблизительный список которых приведен ниже:

1. Диэлектрические отвертки с плоским и крестообразным жалом.
2. Индикаторная отвертка либо тестер.
3. Плоскогубцы и бокорезы с защитными диэлектрическими накладками на ручках.
4. Изоляционная лента (ПВХ либо матерчатая).
5. Строительный ножик для зачистки.
6. Обжимные клещи для установки медных наконечников (используются в случае многожильных проводов).
7. Выключатель.
8. Электрический провод (если он не установлен ранее в стенки).
9. Маркер либо наклейки для обозначения нуля и фазы.

На диэлектрические инструменты должен быть нанесен класс изоляции и величина напряжения пробоя. При монтаже затратного выключателя дополнительно пригодятся:

1. Дрель либо перфоратор (при наличии бетонных стенок и перекрытий).
2. Сверло либо бур поперечником 5-6 мм.
3. Дюбели с размером вставки под поперечник сверла. Стандартное изделие имеет размер 6*40 мм.
4. Пластмассовый кабель-канал.

К подготовке работ следует отнести определение расположения фазного и нулевого проводов. При недочете опыта рекомендуется заблаговременно составить схему грядущего подключения частей сети.

Для поиска фазы можно попарно соединять диэлектрическими плоскогубцами выходящие к будущему выключателю провода. При соединении фазы и провода от осветительного прибора произойдет включение лампы. Для неопасного поиска фазы применяется индикаторная отвертка. Нажимало отвертки прикладывают к проводам, жмут кнопку измерения и глядят на индикатор. При наличии фазы индикатор будет светиться. При поиске фазы воспрещается касаться железных частей инструмента.

Разработка монтажа проводки

Соединение создают либо скруткой с последующей опайкой и изоляцией с помощью защитного колпачка, либо на пружинных клеммниках Wago.

При соединении проводки с выключателями поначалу подключают фазный провод, а позже проводники, отходящие к потребителям. При соединении контактов выключателя и проводов нужно обеспечить надежность соединения и отсутствие искрения. При появлении микродуги происходит нагрев контакта и выгорание поверхностей. При сильном нагреве может быть возгорание выключателя и проводки. Обеспечение плотного контакта принципиально для всех узлов проводки.

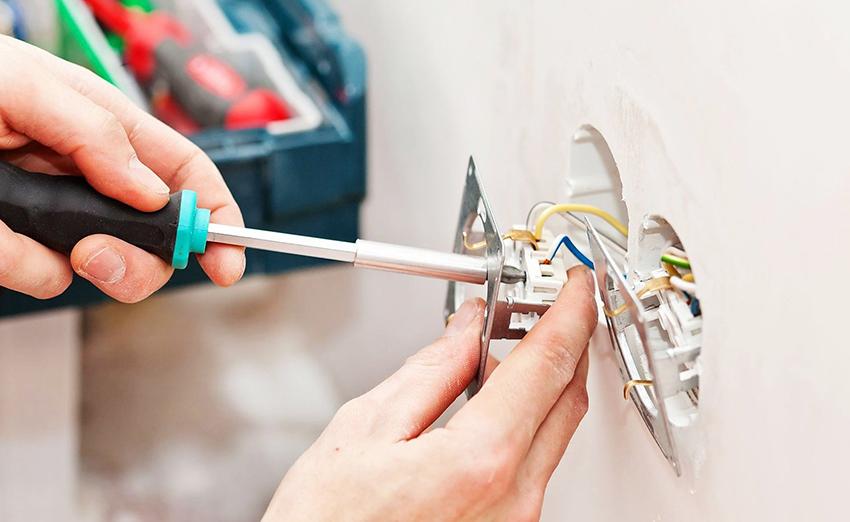

Подключение двухклавишного выключателя

После подготовки инструмента и рабочей зоны приступают к конкретному выполнению работы. Для подключения двойного выключателя на две лампочки будет нужно:

1. Отключить автомат питания на распределительном щитке и проверить отсутствие фазы индикаторной отверткой.
2. Проверить наличие 3-х проводов на месте установки (входная фаза и два провода для подачи напряжения к светильникам).
3. Зачистить концы проводки от изоляции на расстоянии 10-12 мм от конца.
4. При применении многожильного провода установить на провод наконечник.
5. Отыскать на корпусе выключателя отметку входа фазы, он один и отмечен стрелкой, пролитой из пластика на корпусе. Другим вариантом обозначения выступает литера L.
6. Первым подключается провод фазы. Для этого он вставляется в нижнюю клемму выключателя и плотно поджимается винтом фиксации.
7. Подсоединить два других проводника с верхней стороны устройства. Такое размещение отходящих контактов определяет стандартное положение кнопок выключателя.
8. Установить корпус выключателя в подрозетник и зафиксировать его положение.
9. Смонтировать на место декоративную рамку либо крышку корпуса и кнопки.
10. При использовании внешней проводки установить по стенкам кабель канал и проложить провод. Сверху канал запирается штатной крышкой.

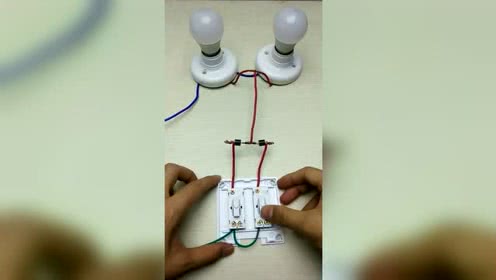

11. Протестировать работу устройства.

Меры безопасности при установке

Основным правилом неопасного монтажа является обесточивание цепей, на которых проходят работы. Если рубильник отключения фазы размещен на лестничной клеточке, то рекомендуется бросить дежурного либо закрыть щит на замок. Это нужно для предотвращения случайного либо неверного включения фазы кем-либо из соседей.

Выключатели устанавливают на входе в помещение на внешней либо внутренней стороне стенки, но непременно со стороны ручки. При всем этом дверь не должна касаться кнопок. При монтаже проводки фаза должна разрываться выключателем. Такое решение дозволит неопасно подменять вышедшие из строя приборы электроосвещения без риска поражения электрическим током.

В распределительном щите предусматривается место для устройства защитного отключения электрической цепи при замыкании. Этим устройством может быть автоматический выключатель либо общее устройство УЗО, подключаемое на вход силового кабеля в дом либо квартиру.

Установка электроустановочных изделий следует создавать на некоторой высоте от уровня пола. В случае установки выключателя в ванной либо душевой его располагают на расстоянии более 2400 мм от источника воды.

Советы экспертов

Мастера советуют при монтаже электрических сетей уделять повышенное внимание сечению провода и материалу, из которого он сделан. При подключении двухклавишного выключателя и для монтажа осветительных приборов следует использовать трехжильный медный провод серии ВВГ либо ВВГ-НГ с сечением от 1,5 до 2,5 мм². От использования дешевенькой дюралевой продукции лучше отрешиться, так как она с течением времени стареет и разрушается.

Все потребители должны подключаться через защитные автоматы. Выключатель может иметь модульную схему, другими словами на каждый выход в нем имеется отдельная входная клемма. В таком случае их нужно соединить перемычками с клеммой, к которой подведен фазный проводник.

Как верно установить и подключить двойной выключатель на две лампочки

Переключатель с несколькими клавишами применяется для управления 2-мя электрическими устройствами либо группами устройств. Обычно двухклавишники используются для включения разных секций в люстрах с несколькими лампочками. Для обеспечения корректной работы нужна верно установить и настроить выключатель. Это можно выполнить без помощи других, не прибегая к помощи электрика. Необходимо соблюдать аннотацию по подключению устройства и технику безопасности.

Конструкция и особенности работы двухклавишного выключателя

Двухклавишный выключатель позволяет коммутировать 2 лампы и поболее. С его помощью можно организовать регулирование яркости подсветки, включения и выключения лампочек, также подобные устройства используются для сотворения освещения раздельного санузла.

Плюсы двойных выключателей на две лампы:

• нужна только одно место посадки;
• стоимость 1-го двухклавишного выключателя практически такая же, как и 2-ух одноклавишных;
• эстетичность;
• удобство применения;
• возможность регулирования интенсивности света;
• экономия монтажных материалов.

Двухклавишный выключатель состоит из нескольких компонент:

• корпус;
• кнопки;
• клеммники;
• коммутационный механизм;
• контакты.

Есть приборы для освещения с подсветкой либо индикатором. При помощи подсвечивания комфортно отыскивать выключатель в темной комнате. Индикатор играет роль оповещателя замкнутости цепи. Могут быть и другие дополнительные функции, но на установка и метод подключения они не оказывают влияние.

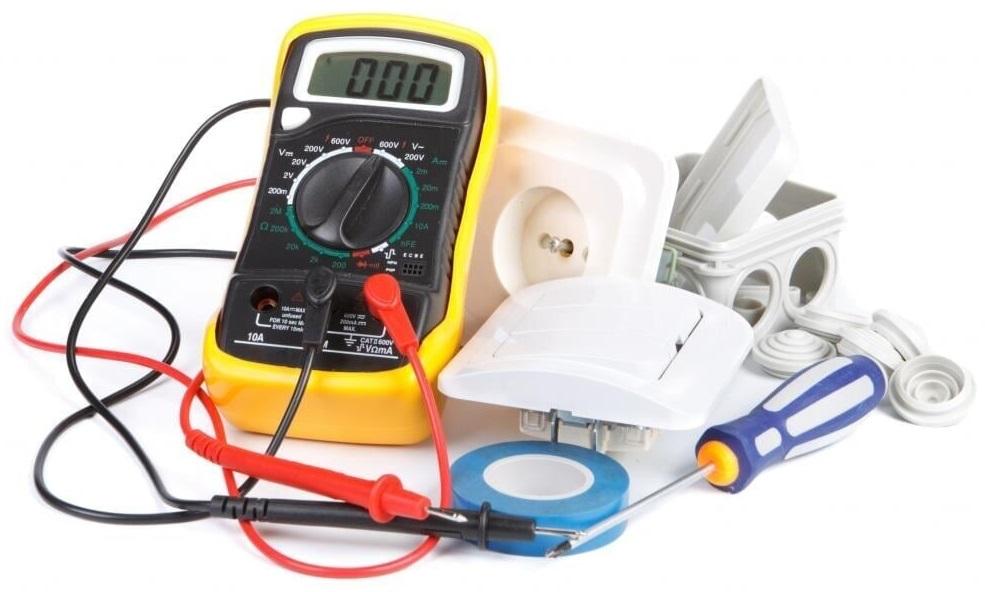

Какие инструменты и материалы пригодятся для монтажа и подсоединения

Перед тем, как подключить двойной выключатель на две лампочки, нужно приготовить инструменты. Для проведения монтажных работ будет нужно:

• электродрель;
• сверло;
• отвертки;
• индикаторная отвертка;
• ножик либо устройство для зачистки изоляции;
• пассатижи;
• дюбели;
• маркеры.

Принципиально! Все инструменты обязаны иметь заизолированные ручки, дабы избежать поражения током.

Нужные материалы для подключения:

• сам выключатель;
• электропровода с сечением 1,5 кв.мм.;
• монтажная коробка;
• клеммники;
• изолента.

Для подключения к сокрытой проводке дополнительно будет нужно коронка для сверления и строительная смесь для закрепления корпуса.

Аннотация по монтажу

Подсоединение двухклавишника можно поделить на несколько пт – предварительный шаг, соединение проводников в распределительном щите и настройка механизма выключателя.

Что необходимо выполнить перед установкой:

• приобрести устройство, подходящее всем требованиям;
• изучить особенности расположения контактов;
• избрать место для установки, собрать все нужные инструменты;
• кропотливо изучить технику безопасности и следовать ей.

Если устанавливается люстра либо осветительный прибор, следует изучить приложенную аннотацию и следовать ей. Там же должна быть схема подключения выключателя.

Требования по проведению монтажа и полезные советы:

1. Все работы в щитке должны выполняться высококвалифицированным мастером. Без помощи других лезть в систему безопасности на площадке не советуется.
2. Все деяния, связанные с проводкой, должны проводиться при отключенном электропитании. Перед каждой операцией необходимо убедиться, что контур обесточен.
3. Следует убедиться, что нет тока на проводах. Это проверяется методом прикладывания индикаторной отвертки.
4. Работы должны проводиться с внедрением проф инструмента с заизолированными ручками. Ремонт делается в специализированных перчатках.
5. Для открытой проводки выбираются кабели, глиняние ролики. Лучше подбирать изделия из одной коллекции, дабы они смотрелись эстетично.
6. Дабы аккуратненько установить выключатель, применяются подрозетники.
7. Перед подключением проводников необходимо проверить их маркировку. Фазовый провод обычно красного либо кофейного цвета, ноль – синий, земля – желто-зеленый.
8. Проводники обязаны иметь сечение более 1,5 кв.мм. для освещения.
9. Нельзя соединять впрямую дюралевые и медные жилы.
10. Кабели необходимо брать и устанавливать с припасом. Дополнительный отрезок провода поможет при последующей подмене электрического оборудования. Припас должен составлять 15-20 см.
11. Соединять провода одной скруткой неприемлимо – необходимо применять дополнительно пайку либо зажимы. Скрутка делает соединение плохим и недолговечным, при больших нагрузках будет слабенький контакт. Участки будут нагреваться и разрушаться.

Читайте также Планируем эффектное и действенное освещение кухни-гостиной

Если заместо двухклавишного выключателя будет устанавливаться другой вид устройства, необходимо ознакомиться с его схемой.

Предварительный шаг

Прежде всего, необходимо убедиться, что проводка подходит для установки выключателя. Можно проконсультироваться со спецом. Провода для освещения должны быть с сечением 1,5 кв.мм. Если к осветительной группе еще подключаются розетки, лучше брать проводник на 2,5 кв.мм.

В подготовку входят штробление стенок, облагораживание места для переключателя. Также на этом же шаге инсталлируются автоматы в щитки.

После штробления стенок канавки, в которые закладываются кабели, заделываются строительной консистенцией. Потом стенки штукатурят и проводят декоративную отделку.

Принципиально! Необходимо выполнить чертеж, на котором будет отмечено положение проводов. Это поможет, если будет нужно ремонт.

Выключатель должен размещаться таким макаром, дабы отходящие контакты были размещены сверху. Это принятый эталон положения включить/выключить.

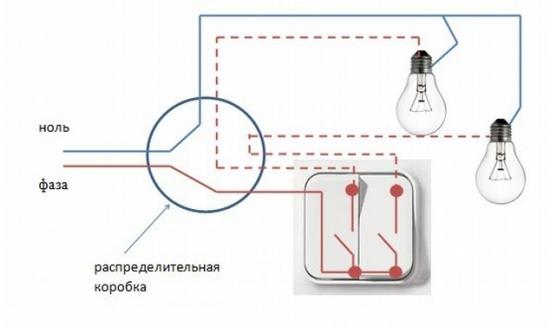

Подключение в распредкоробке

В щитке происходит разводка и соединение кабелей. Распредкоробки бывают наружные и внутренние. Также они классифицируются по материалу – более популярны на данный момент пластмассовые изделия. Спецу удобнее работать конкретно с наружными камерами, так как не придется демонтировать штукатурку для получения доступа.

Схема подключения ординарна – нулевой кабель со щитка скручивается с нулями ламп. Фаза соединяется с выключателем. В трехжильных проводах есть еще земля – она прикручивается к аналогичному проводу в щитке.

Установка выключателя

Выключатель устанавливается в подрозетник либо в стенку с помощью фиксации лампами либо винтами. Двойной выключатель соединяется с фазной жилой, которая идет из распределительной коробки. Жила вставляется в клемму с маркировкой L. С контактов фазы делятся и идут к лампам.

Соединение делается несколькими способами:

• при помощи клеммных колодок;
• пружинные клеммы;
• пайкой;
• сваркой;
• опрессовка гильзой;
• пластмассовые колпачки;
• установка «орехов»;
• винты, болты.

Когда в люстре более 2-ух ламп, подсоединять необходимо по группам. Тогда одна фаза идет к первой группе, а другая – ко 2-ой.

Любопытно! Разделение можно произвести и по хотимой степени освещенности. Это делается, когда нужен слабенький и броский режим подсветки.

Есть и трехклавишные переключатели. Их подсоединение осуществляется схожим образом, только будет нужно больше проводов.

Читайте также Как соединить выключатель с розеткой при подключении осветительного прибора

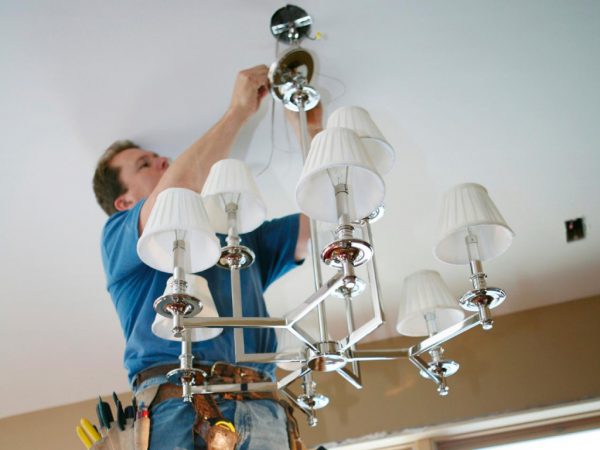

Подключение осветительных приборов к проводке

Осветительные приборы и люстры с несколькими лампочками подключаются зависимо от следующих причин:

• от модели устройства;
• от готовности проводки;
• от базы для проведения монтажных работ.

Более обычной метод – замена старенькой люстры на новейшую. Тогда в потолке уже имеется место для установки, и для закрепления необходимо только подвесить осветительный прибор на крючок и соединить провода.

В новеньком навесном либо натяжном потолке для монтажа будет нужно выполнить крепеж и закладную площадку.

Необходимо верно соединить провода. Любая кнопка подключается к отдельной полосы лампочек. При подаче от двухклавишника 2-ух фаз их следует попеременно соединить с надлежащими проводами на осветительном приборе. Из распределительной коробки выводятся 2 нуля – они также отправляются к различным лампам либо группам.

При соединении обеих ламп либо групп к одному проводу, двойной выключатель не будет делать свои функции полностью. Приборы будут врубаться и выключаться сразу.

Если необходимо подключить лампы в разных комнатах, то принцип подсоединения не обменяется. Разница будет только в протяжке проводов со щитка, которые будут ориентированы в различные стороны.

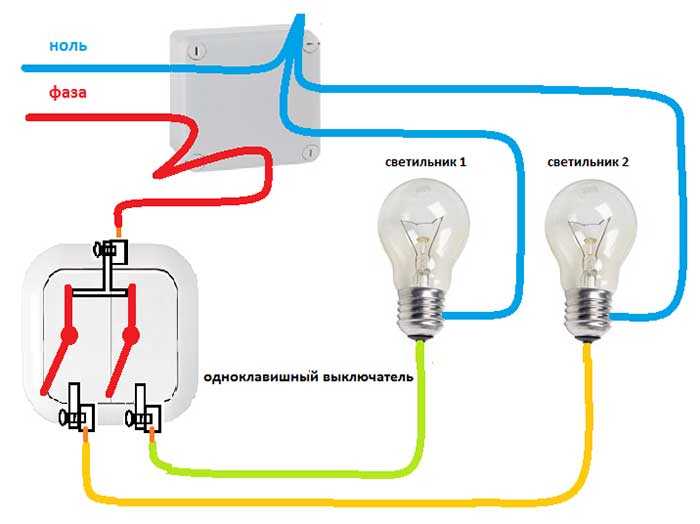

Схема подключения двухклавишного выключателя на две лампочки

Традиционный вариант подключения двухклавишного выключателя к люстре с 2-мя светильниками либо группами следующий. Ноль подается впрямую к источникам света. Фаза коммутируется и отчаливает на выключатель. С выключателя выходят два провода, любой из которых отчаливает на свою лампу. Кнопки на устройстве две – при срабатывании первой врубается 1-ый осветительный прибор. Когда юзер надавливает на вторую кнопку, цепь замыкается и зажигается 2-ая лампа. Сразу может быть включено обе кнопки – тогда все осветительные приборы засветятся, и будет наибольший режим яркости.

В новейшей проводке непременно наличие заземления. Провод с землей также подключается к каждой из лампочек.

Любопытно! Фаза непременно должна коммутироваться – это прописано в правилах устройства электроустановок. При коммутации нуля напряжение будет оставаться на контактах, и это может вызвать нехорошие последствия при ремонте либо обслуживании сети.

Главные выводы

Двухклавишный выключатель – это приспособление, делающее жизнь юзера проще. С его помощью можно управлять 2-мя светильниками либо группами, регулируя уровень освещенности в помещении. Также схожая схема применима для раздельных санузлов. Главное преимущество двухклавишного выключателя – он занимает не много места и для его установки нужна меньше материалов.

Перед монтажом необходимо убедиться, что проводка подходит для схожих работ. Установка выключателя проводятся проф инвентарем. Также принципиально соблюдать технику безопасности при работе с проводкой.

Выключатель с 2-мя кнопками — схема подключения на две точки освещения

При подмене проводки в доме либо проведении новых кабелей лучше сходу учитывать все требования и пожелания. Учет особенностей проводки поможет с комфортом эксплуатировать сеть.

В некоторых помещениях имеет смысл схема подключения двухклавишного выключателя на две лампочки. В особенности животрепещуще это, если есть различные группы устройств освещения.

Сфера использования двойного выключателя

Выключатель с 2-мя кнопками представляет собой устройство, которым можно управлять 2-мя светильниками либо другими осветительными устройствами.

Двухклавишный выключатель может регулировать работу 1-го устройства с несколькими лампами освещения. Если у люстры огромное количество лампочек, в ряде ситуаций не нужна включения всех — выключатель с 2-мя кнопками поможет подключать нужное количество ламп. Когда юзер нажмет обе кнопки, на многоламповой люстре зажгутся все лампочки.

Устройство выключателя

Конструкция устройства делится на две части:

1. Пластмассовая рамка с кнопками (защитная деталь).
2. Рабочий механизм (рабочая часть, провода).

В различных моделях крепление рамки неодинаковое — может фиксироваться 2-мя винтами или защелками. В последнем случае защелки просто подсоединить и отсоединить движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается методом фиксации железной рамки с отверстиями, позволяя обширно регулировать механизм снутри стакана, либо с помощью распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

Дабы верно подключить двойной выключатель на две лампочки, необходимо заблаговременно изучить присутствующие провода, контакты. Последние необходимы для соединения с подходящими проводами, отходящими кабелями.

По типу конструкции для фиксирования проводов выключатели могут быть:

• с самозажимными контактами — провода закрепляются пружинками;
• с винтообразными контактами — провода фиксируются пластинками с винтами.

У всех выключателей на две кнопки как минимум три контакта — ввод и два вывода. Провод фазы необходимо соединить с общим вводом, выводные провода подключать к различным секциям точек освещения.

Схема подключения

До начала всех работ нужно удостовериться, что напряжение в сети отсутствует. Отключить электрический ток следует в распределительной коробке. Дальше с помощью отвертки-индикатора необходимо убедиться, что квартира обесточена.

Схемы двойных выключателей на две лампочки подразумевают правильное соединение контактов:

После уточнения расположения фазы (обычно провод имеет сероватый, карий либо черный цвет) нужно попарно (не сразу) соединять провода. Фазу соответственной точки освещения подключают к входу выключателя, другие провода (заземление, ноль) — к клеммам-выходам. В коробке рассредотачивания провода становятся коммутируемыми фазами электрических устройств.

Нужные инструменты и материалы

Дабы выполнить нужное отверстие и установить выключатель, установка подразумевает использование ряда инструментов:

• дрель с надлежащими сверлами (6 мм для дерева, бетона, кирпича) либо перфоратор с коронками для сверления;
• строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
• обычная и крестообразная отвертки — ими будут выворачиваться детали выключателя и затягиваться клеммы;
• индикаторная отвертка — поможет найти фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
• острый ножик — нужен для очистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
• плоскогубцы (необходимы не всегда) — требуются для обжатия кабелей;
• дюбели нужного размера (зависимо от типа выключателя, материала стенки).

Все инструменты электрика обязаны иметь защитную изоляцию, предотвращающую удар тока через железные детали. Выключатель лучше получать с глиняним сердечником — такое изделие считается самым высококачественным, длительно служит, обладает хорошими изоляционными качествами.

Если нет разводки, придется сначала монтировать распределительную коробку, без которой реализация таковой схемы невозможна. Провода лучше получать высококачественные, с готовой пометкой фазы, ноля, заземления — установка на порядок упрощается.

Соединять провода, сделанные из различных материалов, строго воспрещено: они будут окисляться, разрушаться с течением времени.

Подбор сечения провода делается с учетом мощности осветительных устройств. В большинстве случаев применяется кабель на 1,5 мм.

Порядок подключения двухклавишного выключателя

Прокладку проводки делают открытым либо закрытым методом — зависимо от желания и способностей. В современных квартирах в большинстве случаев проводят кабели закрытым методом. Если избран открытый метод, дополнительно придется приобрести кабель-каналы, гофротрубу.

Аннотация по подключению двойного выключателя на две лампочки (для более сложного варианта — сокрытой проводки):

1. Просверлить отверстие в стенке, используя перфоратор и необыкновенную коронку. В это отверстие будет установлен новый подрозетник.
2. Убрать разрушенные части стенки и штукатурки, дабы мусор не мешал предстоящей работе.
3. Поставить на место подрозетник — необходимо для «примерки» стакана, проверки соответствия отверстия необходимым характеристикам.
4. Убрать подрозетник. Приступить к штроблению отверстий под провода, которые будут спускаться до плинтуса и идти до распределительной коробки (если коробка размещена вблизи, штробу делают конкретно до нее).
5. Прорезать дырки в корпусе двухклавишного выключателя под электрические провода.
6. Развести водой штукатурку либо другой вид полученной фиксирующей консистенции. Незначительно омочить поверхность высверленного отверстия.
7. Нанести смесь на стены и дно отверстия стенки, зафиксировать стакан. Излишние остатки консистенции удалить, зачистить поверхность.
8. Придать подрозетнику необходимое (ровненькое) положение, совсем закрепить.
9. Снова убедиться, что сеть выключена. Промаркировать провода (фаза и ноль).
10. Вывести фазу в рабочую часть выключателя, подсоединить подобающую клемму приходящего контакта.
11. Подсоединить другой фазный провод к кабелю второго устройства освещения. Зафиксировать клеммами другие провода.
12. Закрепить рабочую часть выключателя в корпусе рамкой, винтами (зависимо от модели).
13. Установить внешнюю часть — кнопки и пластиковую рамку. Подать напряжение в сеть, проверить работу точек освещения.

Проверка УЗО

Устройство защитного отключения нужно для выключения тока в момент утечки. Его необходимо временами инспектировать (раз в 1 – 2 месяца). Есть два метода:

1. Нажать кнопку «Тест» — рабочее устройство сходу сработает.
2. Взять лампу, соединить с фазой и нолем — устройство отреагирует отключением.

При отсутствии реакции УЗО устройство может быть сломан. Такое устройство необходимо сходу поменять, вызвав спеца.

Препядствия и пути решения

Часто встречающаяся ошибка — нарушение порядка расположения проводов. Если спутать фазу и ноль, возникнет куцее замыкание. Дабы этого не случилось, нужно промаркировать провода.

Некоторые начинающие электрики получают очень дешевенькие выключатели. Обычно приборы стремительно выходят из строя, не очень неопасны в эксплуатации.

Составлять сложные схемы подключения без наличия соответственного образования не стоит — такое дело необходимо доверить специалисту.

При соблюдении всех советов заморочек с установкой выключателей не возникнет. Главное — впору отключить сеть, убедиться в отсутствии напряжения, и только позже приступать к работе. Безопасность должна быть на первом месте!

Видео: схема подключения двухклавишного выключателя на две лампочки
