Как подключать розетки с заземлением

Так как обычно люди задумываются, что процесс установки либо конфигурации розеток является кое-чем специфичным и сложным, не много кто «рискует» делать это без помощи других. Человек, когда-нибудь в собственной жизни разбиравший розетку, наверняка, замечал, что дело тут не ограничивается 2-мя проводами, имеется к тому же 3-ий провод — заземляющий.

Часто при установке бытовой розетки таковой провод просто игнорируется, что нельзя именовать правильным. Какова же функция заземляющего провода? В данной статье разглядим пример как подключить розетку с заземлением.

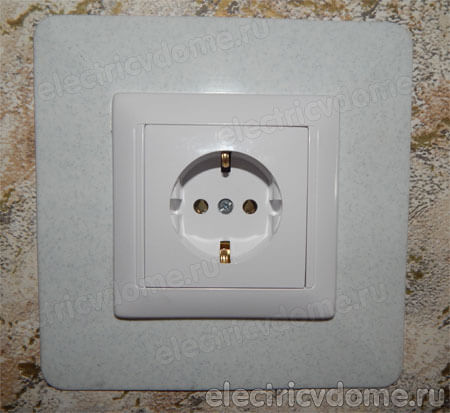

Как смотрится розетка с заземлением

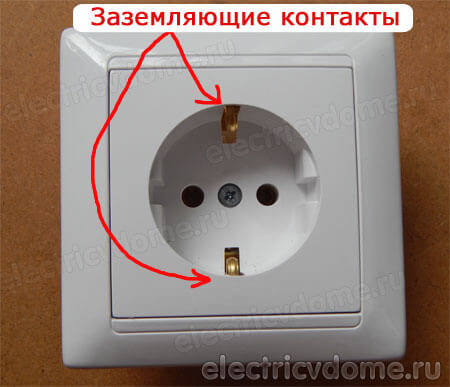

Познание конструктивных особенностей розеток с заземлением является нужным для правильного выполнения их подключения. Наличие третьего контакта из металла сходу отличает их внешний облик. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы внешнего размещения.

Розетки с внутренним размещением используются в современных домах, так как в оснащение таких домов заходит сокрытая проводка. Сейчас рынок электротоваров заполнен очень огромным многообразием электрических розеток, ведь ранее в домах жилого типа у каждого страны использовались свои эталоны.

Зачем нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в согласовании с техникой безопасности. Заземлять следует железные элементы электроприборов и электрического оборудования, на которое может быть случаем подано напряжение – при маленьком замыкании, разрушении изоляции проводов и т.д.

Например, это означает, что к хоть какому бытовому устройству должен быть подсоединен заземляющий проводник, который при его попадании на железный элемент такового устройства отведет напряжение на землю.

На производственных работах так и делают – по помещению от контура заземления производят прокладку заземляющего проводника (железной шины либо кругляка), а от него к железному корпусу электрического оборудования также прокладывают заземляющий проводник уже наименьшего сечения (в более нередких случаях медный провод).

Что все-таки касается наших квартир, то железная шина либо кругляк, конечно, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела гласить в этом случае хоть о некий эстетичности не приходится. Этим и разъясняется необходимость использования розеток с заземлением.

Дабы выяснить, имеется ли заземление в электрощите, который размещен на лестничной площадке, нужно обратиться к электрику, обслуживающему ваш дом. Но представим, что это уже так.

Очевидно, наличие отдельной полосы розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является лучшим вариантом.

Ведь в таком случае следует просто проложить 3-ий заземляющий провод от электрощита к каждой розетке в квартире (другими словами, перевоплотить двухпроводную проводку в трехпроводную – фаза, ноль и земля). При вводе же новейшей полосы для розеток производить установку нужно сходу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной полосы розеток необходимо от электрощита провести к каждой по отдельности розетке (к электрической плите, к стиральной машине и т.д.) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, малый размер сечения которого составляет 2,5 квадратных мм (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

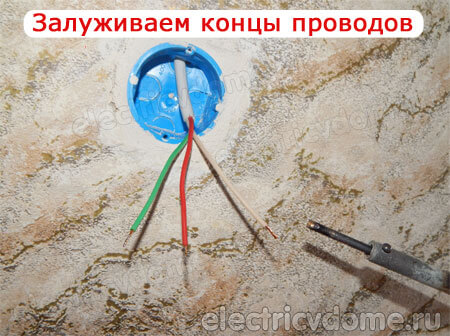

Перед установкой розетки с заземлением в гнездо, нужно развести и приготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такового гнезда в новых квартирах должны выступать три разноцветных провода.

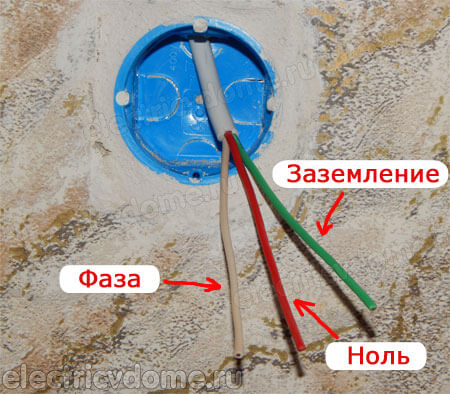

Помните, что перед выполнением всех работ с проводкой нужно непременно выключить автомат в электрощитовой. В случае разноцветности проводов за ранее необходимо найти фазный, нулевой и заземляющий провод и уяснить цвет каждого.

Для проверки фазного и нулевого провода можно применять электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в согласовании с местом подключения заземляющего провода к корпусу электрощита.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в этом случае, если оно у вас вправду имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно повстречать средством применения нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, другими словами средством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Но таковой вариант «заземления» нарушает требования определенных пт ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник либо другой аппарат, производящий коммутацию как фазы, так и ноля. Но следует знать о запрещенности коммутации в случае применения нулевого проводника в качестве защитного.

Другими словами, формальная сторона вопроса заключается в том, что в качестве защитного не может быть применен проводник, в цепи которого имеется коммутационный аппарат.

Нужно учесть опасность таковой розетки с заземлением, которая разъясняется некоторыми факторами.

Во-1-х, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он смотрится обесточенным, другими словами неопасным.

Во-2-х, опасность такового подключения розетки с заземлением обоснована тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-либо расцветкой и хоть какой спец по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических устройств тоже окажутся под фазным напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего ужасного, просто для подключения используйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как оградить себя в данном случае спросите Вы? До боли просто — установите УЗО.

Что такое заземление и как верно подключить розетку?

Нередко многие сталкивались с неувязкой, что при касании к крану в ванной, корпусу стиральной машины либо другого бытового устройства чувствуется лёгкий удар током. Это неопасно для здорового человека, но не для людей с кардиостимуляторами либо неуввязками сердечно-сосудистой системы. Дабы убрать подобные явления, нужно устанавливать розетки с заземлением. Тогда ток будет перейти только снутри бытового устройства, а на корпус пробивать не станет. Многие эту операцию откладывают из-за трудности, но никаких заморочек установка даже для новенького не составит.

Что же все-таки это такое?

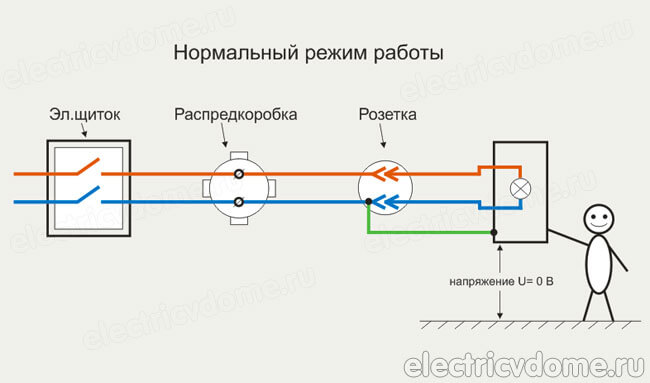

В бытовой сети применяется всего два провода – фаза и «ноль». Этого довольно, дабы ток проходил по замыкающейся цепи. Если третьего провода — заземления — нет, то на корпусе устройств будет накапливаться потенциал. При контакте человека с заряженным предметом излишний заряд будет устремляться в пол, а заземлением выступит тело. Под заземлением принято осознавать провод, который отводит избыточное скопление энергии. Эксплуатацию электроприборов он делает неопасной. Для организации заземления применяется трёхжильная проводка нового эталона. В большинстве квартир, построенных ещё при СССР, применяется двужильная дюралевая проводка, которую многие хозяева интенсивно подменяют медной с 3-мя жилами.

Для чего необходимо?

Хоть какой бытовой устройство содержит аннотацию по эксплуатации. В ней прописывается запрет на включение в бытовую сеть без заземления, так как по другому нельзя гарантировать безопасность изделия. В пт 1.7.6 ПУЭ определение заземления звучит, как «соединение с контуром заземления 1-го из компонент электроустановки». В двужильной проводке частичное выполнение заземления производилось «нейтралью», но этого было недостаточно, дабы обезопасить человека от возможного недлинного замыкания на корпусе устройств, которые получают заряд из-за различных поломок, утраты целостности изоляции внутренних частей и проводки и т. п.

Наибольшей угрозой поражения электрическим током владеют устройства с железным корпусом.

• 3-ий штырь — во французских типах;
• две боковые железные пластинки снутри прорезей – в американских;
• выпирающие элементы – в германских.

Систематизация

1. Выполняемые функции:
   • для устройств большой мощности;
   • под различные конфигурации штепселей и вилок;
   • с защитой от механического воздействия;
   • молниезащитой;
   • от перегрузки, утечки и другого поражения.
2. Типу и положению в конструкции:
   • железные детали;
   • отверстия по краям с маленькими симметрическими прорезями;
   • штырь.
3. Количество потребителей: одно- либо многоместные (как установить тройную розетку?).
4. Место установки: снаружи либо снутри дома.
5. Метод монтажа:
   • кабель-канал;
   • внешний;
   • сокрытый.

Разработка монтажа: как выполнить?

Зависимо от типа заземления в приборе и его конфигурации установка будет иметь маленькие отличия.
Нужно изучить тип монтируемой розетки, избрать более подходящую методику.
Тогда не будет появляться ошибок, что повысит качество монтажа розетки и безопасность.

Как поставить устройство затратного типа?

1. В квартире либо доме отключается питание в сети.

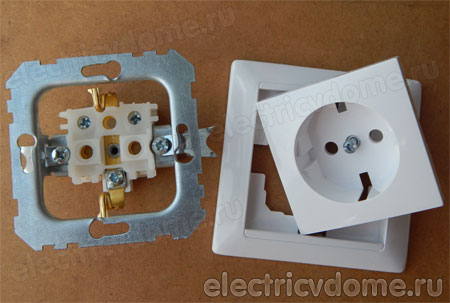

2. С устройства снимается декоративная крышка.
3. К месту фиксации прикладывается устройство.
4. Точки, в которые будут вкручиваться дюбели, отмечаются карандашом либо маркером.
5. Дрелью просверливаются углубления на глубину, равную кожуху дюбелей.
6. Вставляются кожухи, расширяется высшая часть отверстия, если необходимо, дабы шапочки не мешали плотному прилеганию устройства к стенке.
7. Дюбели вставляются в отверстия монтажной планки, вкручиваются отвёрткой либо забиваются молотком.
8. В клеммы заводятся провода нуля и фазы.
9. Розетка фиксируется, проверяются на крепкость крепления.
10. Проверяется работоспособность.

Изделия сокрытой проводки

1. Нужна отметка места крепления, а если нет проложенных от распределительной коробки проводов, то и пазов под проводку.
2. Высверливается углубление под коробку корончатым сверлом либо с победитовым напылением (в бетонных, кирпичных стенках).
3. Штробятся канавы для укладки проводки.

1. В квартире отключается питание сети.
2. Отверстия подготавливаются, очищаются от пыли.

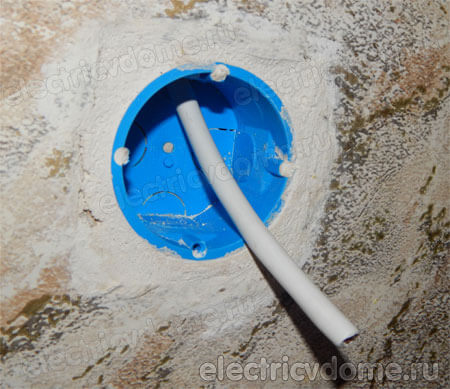

3. С помещением на внутреннюю полость цементного либо гипсового раствора вставляется подрозетник.
4. Нужно дождаться схватывания материала, дабы не нарушить положение коробки.
5. Для подключения проводов от распределительной коробки снимается изоляция с 0,5-1 см на конце.

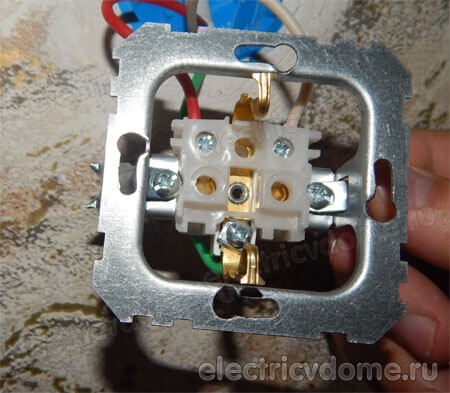

6. Провода заводятся в отверстия клем, закрепляются закручиванием саморезов. Нужно отлично их затянуть, дабы болтающийся провод не приводил к нагреву либо искрению контакта.

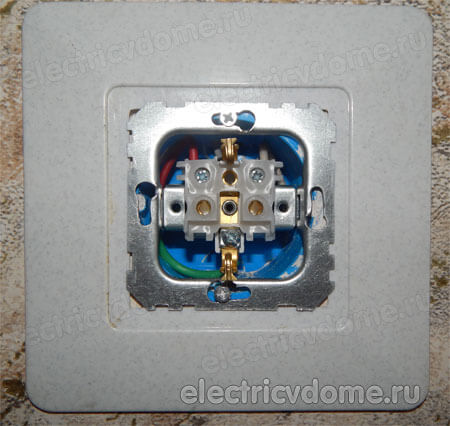

7. Устройство устанавливается на шурупы, фиксируется на подрозетнике.
8. Проверяется работоспособность.

Напряжение между заземлением и фазой, нейтралью и фазой должно быть 220 В, если измерения проводятся мультиметром.

Схема подключения устройства

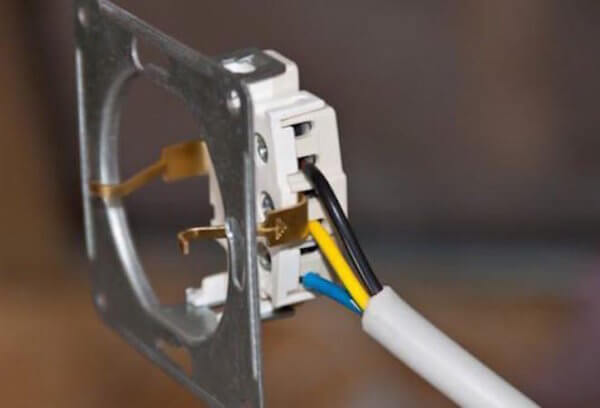

1. Поначалу на расстоянии приблизительно 10 см от края нужно зачистить общую изоляцию провода, дабы получить доступ к трём жилам. Даже приблизительно на 0,5-1 см снять ножиком либо кусачками изоляцию с концов проводов. Нужно очень аккуратненько делать все операции, дабы не разрушить изоляцию, что приведёт к недлинному замыканию и перегоранию розетки. Для подключения заземляющего провода есть дополнительное отверстие, которое размещено далее от силовых выходов. На функционирование устройства очерёдность подключения проводов не оказывает влияние.
2. Нужно обеспечить неплохую изоляцию и надёжность контактов. Для этого надеваются термонасадки, подсовываются ближе к клеммам и оплавляются зажигалкой. Главное — не передержать огнь, дабы не расплавить изоляцию вполне, довольно 1–2 секунд.
3. Необходимо крепко затянуть саморезы, которые фиксируют провода, дабы из-за отвратительного контакта не появлялся разогрев либо искрение.

Как своими руками верно подключить?

• одинарные;
• двойные;
• тройные.

Как установить двойную?

1. с одним либо 2-мя подрозетниками;
2. общей либо раздельной фазой и т. п.

Для скрепления между собой блока розеток будет нужно шлейф с последовательным расположением проводов. Все последующие гнёзда будут зависеть от функционирования прошлых.

Дабы подобного явления не появлялось, нужно в качестве заземляющего выбирать сплошной провод, который должен прокладываться от первой до последней точки крепления. Скрутки делаются напротив предыдущих гнёзд с направлением заземления на надлежащие контакты от них.

Как подсоединить тройную?

1. В отверстия клемм заправляются зачищенные концы проводов. Если для нулевого и фазного проводов нет принципного значения в порядке фиксации, то заземляющий провод помещают исключительно в клемму с таким обозначением.
2. Поначалу заправляются все питающие провода в короб, а потом к нему крепится корпус розетки на шурупы.
3. Если применяются более старенькые модели, то для фиксации в них есть регулируемые болтами лапки.
4. Повторно затянуть саморезы на клеммах, потом устанавливать декоративную накладку.
5. Протестировать работу розетки и заземления мультиметром либо отвёрткой-индикатором.

Как проверить мультиметром есть ли напряжение?

1. На корпусе устройства отыскать переключатель напряжения и установить на режим до 1 кВ.
2. Найти касанием щупов к проводу фазы и нуля напряжение.
3. Найти касанием щупов к проводу фазы и заземления напряжение.
4. Проанализировать результаты: наличие заземления определяется по малозначительному расхождению результатов пт 2 и 3. Если в цепи «фаза — земля» нет напряжения, то заземление не подключено.

При измерении оценивается только наличие заземления, но не его количественное значение.

Когда запрещено заземлять?

1. Выполнение зануления при наличии всего 2-ух проводов.
2. При подключении к молниеотводу. Работа такового заземления закончится после попадания в молниеотвод молнии.
3. Организация заземления через водопроводные либо отопительные трубы угрожает разрядкой на человеке, который прикоснётся к трубе либо будет умываться в момент пробоя.

Что делать, если заземляющего провода нет?

Проще всего проложить дополнительный кабель. Но более действенной, но дорогой станет замена всей проводки трёхжильным проводом. Если в распределительном щитке нет заземляющей шины, необходимо подавать в надлежащие органы заявление для проведения такового кабеля либо кооперироваться с соседями, у каких оно есть в щитке. Заземление для квартиры либо дома очень принципиально, так как гарантирует безопасность эксплуатации электроприборов. Для установки традиционных розеток с заземлением нужно поначалу найти их тип, а только позже выбирать подходящий инструмент и вспомогательные материалы. При правильном выполнении всех работ даже в случае разрушения изоляции на проводниках электроприборов либо других видах повреждений защиты проводов даже железные корпусы лупить током не будут.
