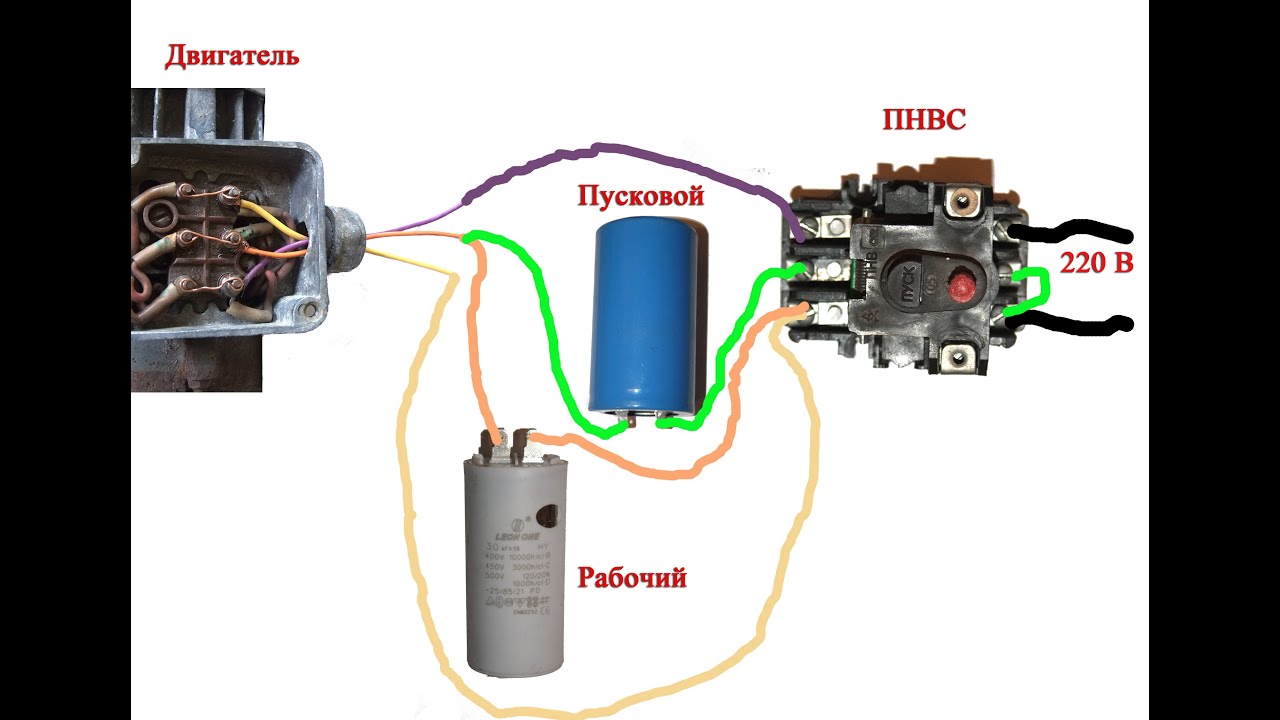

Как подключать конденсатор к электродвигателю

Воскресить замерзший мотор при помощи суперкапа и клемм-«крокодилов» — изготовлено! Но есть тонкости. В общем, приготовьтесь улыбаться.

Материалы по теме

Конденсатор — основной элемент самых дорогих на сей день пусковых устройств, по другому именуемых бустерами либо пускачами. Цены на них доходят до 30 тыщ рублей! И не факт, что за огромные средства приобретешь за деньги безупречный: конденсаторные пускачи, обычно, имеют капризный нрав: их управляющая электроника нередко живет собственной жизнью.

А если не брать готовое устройство, а приобрести просто конденсатор безо всякой дополнительной обвязки? И приложить руки. Будет в 10 раз дешевле. И не ужаснее!

Напряжение — 16 В, заявленная емкость — 83 Ф, масса — 1 кг. Стоимость на AliExpress — чуток больше 2-ух тыщ рублей. Провода с «крокодилами» припаяли сами.

Напряжение — 16 В, заявленная емкость — 83 Ф, масса — 1 кг. Стоимость на AliExpress — чуток больше 2-ух тыщ рублей. Провода с «крокодилами» припаяли сами.

Материалы по теме

Что берем?

Материалы по теме

Суперкап, как нередко именуют конденсаторы большой емкости, штука универсальная. В интернет-магазинах такие конденсаторы можно приобрести за 2000 рублей. Апологеты запредельно сильной автомузыки применяют подобные конденсаторы в цепях питания усилителей: по другому при массивном аккорде мотор может даже заглохнуть! Радостные китайцы предлагают применять их для фильтрации каких-либо помех в бортсети. Но нас интересует только их использование в качестве бустера.

Для этого суперкап довольно снабдить подходящими клеммами-крокодилами. Заряжаем его от любого источника 12 В — хоть от другой машины, хоть дома от подходящего источника питания — и пробуем пустить мотор.

Кстати, в ряде всевозможных случаев это даже удобнее, чем воспользоваться пусковыми проводами. Например, если заглохшая машина уткнулась в тесноватом дворе носом в сугроб, который никак не объехать, остается только протискиваться с электрической коробкой в руках.

Как воспользоваться?

Мы подмечали, что у некоторых конденсаторных бустеров напряжение на их клеммах при зарядке может быть чуток выше, чем у источника питания. Но мы пробуем обойтись безо всякой электрической внутренности. Заряжаем конденсатор от запасной батареи и идем истязать привыкший ко всему редакционный Ларгус.

Материалы по теме

Устанавливаем под капот АКБ, разряженную до 10,5 В. Цепляем суперкап, ключ на старт… Как досадно бы это не звучало — от конденсатора эффект нулевой: при касании клемм батареи он здесь же разряжается до 10,5 В, а стартер только чуток содрогается.

Это было ожидаемо: конденсатор может отлично работать исключительно в тандеме с аккумуляторной батареей, которая разряжена не «в ноль». Подзаряжаем АКБ до 12,0 В — мотор Ларгуса при всем этом от нее не пускается. Сейчас подключаем конденсатор — есть, движок завелся!

ПРИГОТОВЬТЕСЬ УЛЫБАТЬСЯ

Владельцам китайского конденсатора производитель обещает следующее (цитируем дословно):

• увеличение мощности и экономию горючего;
• улучшенное качество звука и осветительный прибор;
• уменьшение выбросов и защиту окружающей среды;
• более долгий срок службы батареи;
• улучшение явления низкоскоростного вождения, стабильность сдвига;
• улучшение производительности зажигания;
• увеличение плавности мотора;
• сокращение времени запуска.

Главное — не плохое настроение

Материалы по теме

Как досадно бы это не звучало, в очередной раз удостоверились, что эффект от конденсаторных пускачей носит быстрее случайный нрав, чем закономерный. Может быть, что на какой-либо микролитражке с маломощным стартером суперкап показал бы себя лучше. Но сейчас было даже забавно: много средств не издержали, а с смешной игрушкой поиграли.

Опыты можно было бы продолжить: скажем, отсоединить питание стартера от батареи, оставив за ней обязанность питать электронику, а конденсатором крутить стартер, не подключаясь к батарее. Но навряд ли и это уйдет далее смешного, но практически глупого опыта.

Соединение конденсаторов

Казалось бы, для чего это нужно, ведь если на принципной схеме обозначено, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, означает, берём и ставим. Но, согласитесь, что в мастерской даже конкретного электронщика может не оказаться конденсатора с нужным номиналом!

Схожая ситуация может появиться и при ремонте какого-нибудь устройства. К примеру, нужен электролитический конденсатор ёмкостью 1000 микрофарад, а под рукою только два-три на 470 микрофарад. Ставить 470 микрофарад, заместо положенных 1000? Нет, это допустимо не всегда. Так как быть? Ехать на радиорынок за несколько 10-ов км и брать недостающую деталь?

Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в итоге получить нужную нам ёмкость. В электронике существует два метода соединения конденсаторов: параллельное и последовательное.

В действительности это смотрится так:

Параллельное соединение

Принципная схема параллельного соединения

Последовательное соединение

Принципная схема последовательного соединения

Также можно сочетать параллельное и последовательное соединение. Но на практике для вас навряд ли это понадобиться.

Как высчитать общую ёмкость соединённых конденсаторов?

Посодействуют нам в этом несколько обычных формул. Не сомневайтесь, если вы будете заниматься электроникой, то эти обыкновенные формулы в какой-то момент вас выручат.

Общая ёмкость параллельно соединённых конденсаторов:

С1 – ёмкость первого;

С2 – ёмкость второго;

С3 – ёмкость третьего;

СN – ёмкость N-ого конденсатора;

Cобщ – суммарная ёмкость составного конденсатора.

Как лицезреем, при параллельном соединении ёмкости необходимо всего-навсего сложить!

Внимание! Все расчёты нужно создавать в одних единицах. Если исполняем расчёты в микрофарадах, то необходимо указывать ёмкость C1, C2 в микрофарадах. Итог также получим в микрофарадах. Это правило стоит соблюдать, по другому ошибки не избежать!

Дабы не допустить ошибку при переводе микрофарад в пикофарады, а нанофарад в микрофарады, следует знать сокращённую запись численных величин. Также в этом для вас поможет таблица. В ней указаны приставки, применяемые для короткой записи и множители, при помощи которых можно создавать пересчёт. Подробнее об этом читайте тут.

Ёмкость 2-ух последовательно соединённых конденсаторов можно высчитать по другой формуле. Она будет чуток труднее:

Внимание! Данная формула справедлива только для 2-ух конденсаторов! Если их больше, то будет нужно другая формула. Она более запутанная, ну и на самом деле не всегда пригождается .

Либо то же самое, но более понятно:

Если вы проведёте несколько расчётов, то увидите, что при последовательном соединении результирующая ёмкость будет всегда меньше меньшей, включённой в данную цепочку. Что это значить? А это означает, что если соединить последовательно конденсаторы ёмкостью 5, 100 и 35 пикофарад, то общая ёмкость будет меньше 5.

В этом случае, если для последовательного соединения использованы конденсаторы одинаковой ёмкости, эта массивная формула магическим образом упрощается и воспринимает вид:

Тут, заместо буковкы M ставиться количество конденсаторов, а C1 – его ёмкость.

Стоит также уяснить обычное правило:

При последовательном соединении 2-ух конденсаторов с одинаковой ёмкостью результирующая ёмкость будет вдвое меньше ёмкости каждого из них.

Таким макаром, если вы последовательно соедините два конденсатора, ёмкость каждого из которых 10 нанофарад, то в итоге она составит 5 нанофарад.

Не будем пускать слов по ветру, а проверим конденсатор, замерив ёмкость, и на практике подтвердим корректность показанных тут формул.

Возьмём два плёночных конденсатора. Один на 15 нанофарад (0,015 мкф.),а другой на 10 нанофарад (0,01 мкф.) Соединим их последовательно. Сейчас возьмём мультиметр Victor VC9805+ и замерим суммарную ёмкость 2-ух конденсаторов. Вот что мы получим (см. фото).

Застыл ёмкости при последовательном соединении

Ёмкость составного конденсатора составила 6 нанофарад (0,006 мкф.)

А сейчас проделаем то же самое, но для параллельного соединения. Проверим итог при помощи такого же тестера (см. фото).

Измерение ёмкости при параллельном соединении

Как лицезреем, при параллельном соединении ёмкость 2-ух конденсаторов сложилась и составляет 25 нанофарад (0,025 мкф.).

Что ещё следует знать, дабы верно соединять конденсаторы?

Во-1-х, не следует забывать, что есть ещё один важный параметр, как номинальное напряжение.

При последовательном соединении конденсаторов напряжение между ними распределяется назад пропорционально их ёмкостям. Потому, есть смысл при последовательном соединении использовать конденсаторы с номинальным напряжением равным тому, которое имеет конденсатор, взамен которого мы ставим составной.

Если же применяются конденсаторы с одинаковой ёмкостью, то напряжение между ними разделится поровну.

Для электролитических конденсаторов.

При соединении электролитических конденсаторов (электролитов) строго соблюдайте полярность! При параллельном соединении всегда подключайте минусовой вывод 1-го конденсатора к минусовому выводу другого,а плюсовой вывод с плюсовым.

Параллельное соединение электролитов

Схема параллельного соединения

В последовательном соединении электролитов ситуация оборотная. Нужно подключать плюсовой вывод к минусовому. Выходит что-то вроде последовательного соединения батареек.

Последовательное соединение электролитов

Схема последовательного соединения

Также не запамятовывайте про номинальное напряжение. При параллельном соединении любой из задействованных конденсаторов обязан иметь то номинальное напряжение, как если б мы ставили в схему один конденсатор. Другими словами если в схему необходимо установить конденсатор с номинальным напряжением на 35 вольт и ёмкостью, к примеру, 200 микрофарад, то взамен его можно параллельно соединить два конденсатора на 100 микрофарад и 35 вольт. Если хоть какой-то из них будет иметь наименьшее номинальное напряжение (к примеру, 25 вольт), то он скоро выйдет из строя.

Лучше, дабы для составного конденсатора подбирались конденсаторы 1-го типа (плёночные, глиняние, слюдяные, металлобумажные). Идеальнее всего будет, если они взяты из одной партии, так как в таком случае разброс характеристик у них будет маленький.

Естественно, может быть и смешанное (комбинированное) соединение, но в практике оно не применяется (я не лицезрел ). Расчёт ёмкости при смешанном соединении обычно достаётся тем, кто решает задачи по физике либо сдаёт экзамены

Этим же, кто не на шуточку увлёкся электроникой обязательно нужно знать, как верно соединять резисторы и рассчитывать их общее сопротивление!
