До того как приступать к проектированию электрики у вас на дому, нужно составить схему расчетов с указанием всех предполагаемых нагрузок в помещениях и длины отдельных участков кабеля. Для составления таковой схемы и пригодится провести расчет тока «по мощности». Верно составленная карта электросистемы дома дозволит подобрать кабели подходящих сечений, что обезопасит вашу проводку от перегрева и, соответственно, от способности возгорания. Давайте разберемся, а что все-таки представляет собой расчет тока «по мощности».
Корректность подбора коммутационных аппаратов, также сечения кабеля почти во всем находится в зависимости от разных значений характеристик электрических сетей. Более принципиальным посреди них считается электрический ток. И на шаге проектирования эти величины можно найти только расчетным математическим способом. Очень принципиальным считается расчет тока «по мощности» в трехфазных сетях, где нагрузку нужно располагать умеренно посреди фаз, дабы не допустить перекосов. Но и в городских бытовых сетях эти расчеты нужно проводить при проектировании не только лишь щитовых, но и жилых помещений.

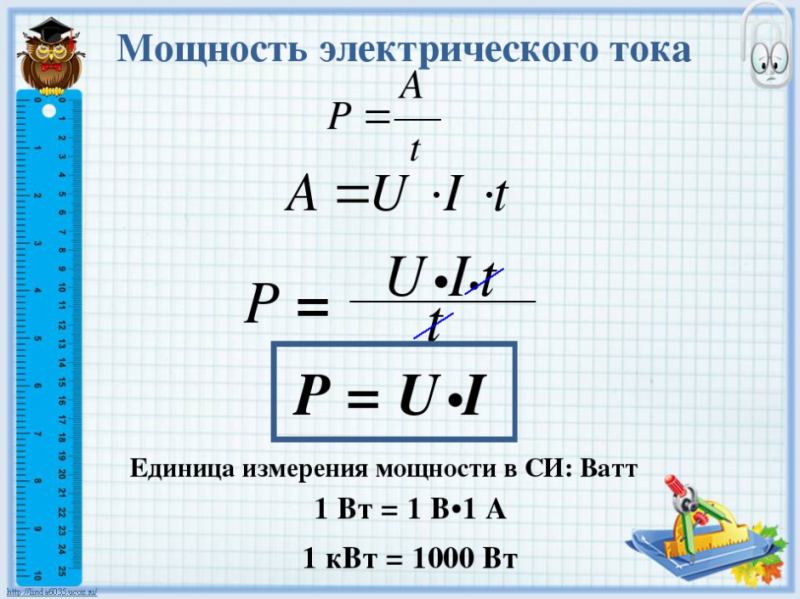

Расчет тока «по мощности» проводится при условии узнаваемых значений мощности электроприборов, нраве нагрузок и напряжения сети. Для однофазовой питающей сети применяют следующую формулу: I = P/(U×cosφ), где:
- U – значение фактического напряжения сети, измеряется в вольтах;
- cosφ – соответственный коэффициент мощности.
Зависимо от нрава нагрузки выбирается коэффициент мощности. Так, для активных нагрузок (нагревательных частей, ламп накаливания) он будет примерно равным единице. Но если учитывать, что в активной нагрузке всегда находится реактивная составляющая, то для расчетов принято применять величину cosφ, равную 0,95. При расчетах нагрузки, которая характеризуется большой реактивной мощностью (дроссели осветительных устройств, электродвигатели, индукционные печи, сварочные трансформаторы и др.) принято среднее значение cosφ, равное 0,8.

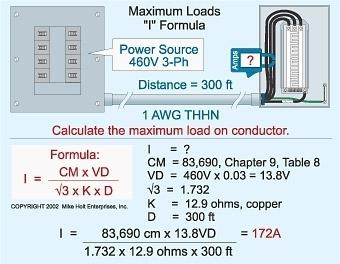

Для трехфазной питающей сети формула мощности тока будет иметь следующий вид: I = P/(1,73 × U × cosφ).
Для трехфазных сетей значения коэффициента мощности для активных и реактивных нагрузок стопроцентно схожи однофазовым сетям.
Таким макаром, с помощью обозначенных формул нужно провести расчеты всех значений электрического тока от мощности нагрузки, которая будет употребляться на том либо ином участке.

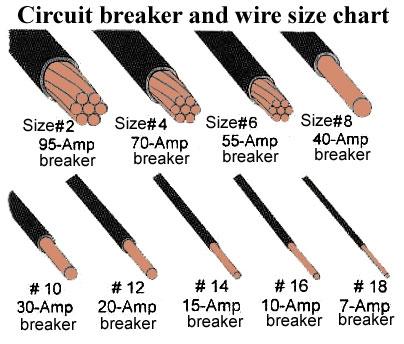

Следующим шагом наших расчетов, будет выбор сечения кабеля. Хотя в технической литературе нередко можно повстречать такое понятие, как «расчет кабеля по мощности», по сути, это не расчет, а все-же «выбор». Под расчетом понимают описанные выше формулы для определения нагрузки тока. При наличии определенных значений тока и напряжения сечение кабеля выбирается из справочных таблиц. Таблицы эти очень наглядны и подробного описания не требуют. Вы поначалу выбираете материал провода: медь либо алюминий, а потом по напряжению питающей сети и значению тока определяете сечение кабеля.
Вот, фактически, мы и разглядели, каким образом рассчитывается электрическая нагрузка и выбирается сечение кабелей для электрификации объектов.
Как избрать трансформатор тока для счетчика: таблица и формулы
Достойные внимания статьи
Создатель Egor На чтение 3 мин Просмотров 240 Размещено 12.01.2022
При организации электроснабжения компаний, жилых и коммерческих объектов, в тех случаях, когда суммарный ток нагрузки неоднократно превосходит способности узла учета, либо же нужно произвести учет электроэнергии высоковольтных потребителей, инсталлируются дополнительные узлы преобразования — трансформаторы тока (ТТ) и напряжения (ТН). Они позволяют произвести линейное преобразование и выполнить учет либо контроль проходящего тока при помощи обыденных однофазовых либо трехфазных электросчетчиков, амперметров, также организовать систему защиты полосы при помощи них. В этой статье мы узнаем как избрать трансформатор тока для счетчика электроэнергии по мощности и другим характеристикам.
Разновидность устройств
При выборе трансформатора необходимо учесть его место размещение (закрытые либо открытые распределительные установки, встраиваемые системы), также конструктивные особенности выполнения (проходные, шинные, опорные, разъемные).

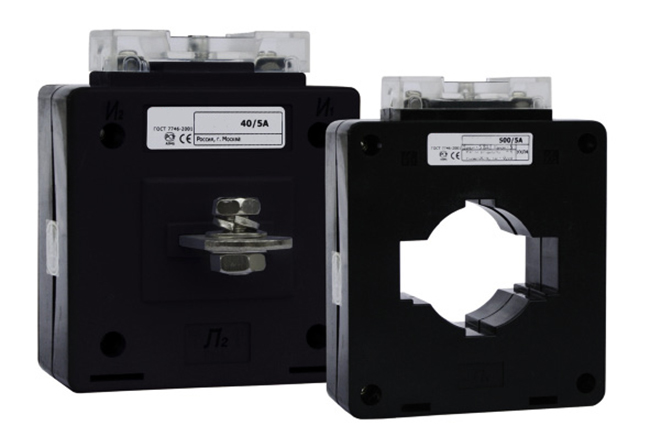

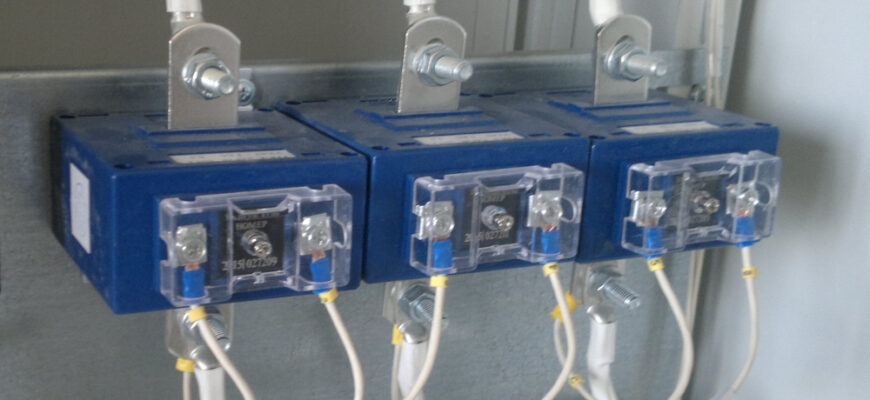

Проходной ТТ устанавливают в всеохватывающих РУ и применяют в качестве проходного изолятора. Опорные применяют для установки на ровненькой поверхности. Шинный ТТ устанавливается конкретно на токоведущие части. В роли первичной обмотки трансформатора выступает участок шины. Интегрированные модели как элемент конструкции, инсталлируются в силовые трансформаторы, масляные выключатели и пр. Разъемные ТТ выполнены разборными для резвой установки на жилы кабеля, без физического вмешательства в целостность электрических сетей.
Не считая того, разделение также проходит по типу применяемой изоляции:
- литая;
- пластмассовый корпус;
- жесткая;
- вязкая компаудная;
- маслонаполненная;
- газонаполненная;
- смешанная масло-бумажная.
И различают по спецификации и сфере использования:
- коммерческий учет и измерения;
- защита систем электроснабжения;
- измерения текущих характеристик;
- контроль и фиксация действующих значений;
Также различаются трансформаторы по напряжению: для электроустановок до 1000 Вольт и выше.
Правила выбора
При выборе трансформатора его напряжение не должно быть наименьшим, чем номинальное напряжение счетчика.
Аналогично поступаем при выборе ТТ по току, который должен быть равен либо больше наибольшего тока контролируемой установки. С учетом аварийных режимов работы.
I ном ≥ I макс.уст
В ПУЭ описаны правила и нормативные требования к устройствам коммерческого учета счетчиками, также уделено много внимания трансформаторам тока и нормам расчетных мощностей. Детально ознакомится можно в пт ПУЭ 1.5.1.
Кроме этого есть следующие правила выбора трансформатора тока для счетчика:
- Длина и сечение проводников от ТТ к узлу учета должны обеспечивать наименьшую утрату напряжения (менее 0.25% для класса точности 0.5 и 0.5% для трансформаторов точностью 1.0). Для счетчиков, применяемых для технического учета, допускается падение напряжения 1.5% от номинального.
- Для систем АИИС КУЭ трансформаторы обязаны иметь высочайший класс точности. Для установки в такие системы применяют ТТ класса S 0.5S и 0.2S, позволяя прирастить точность учета при малых первичных токах.
- Для коммерческого учета необходимо избрать класс точности ТТ менее 0.5. При использовании счетчика точностью 2.0 и для технического учета, допускается использование трансформатора класса 1.0.
- Выбор ТТ с завышенной трансформацией допускается, если при максимуме тока нагрузки, ток в трансформаторе не меньше 40% от I ном электросчетчика.
- При расчете количества потребленной энергии нужно учесть коэффициент преобразования.
- Расчет мощности ТТ делается зависимо от сечения проводника и расчетной мощности.

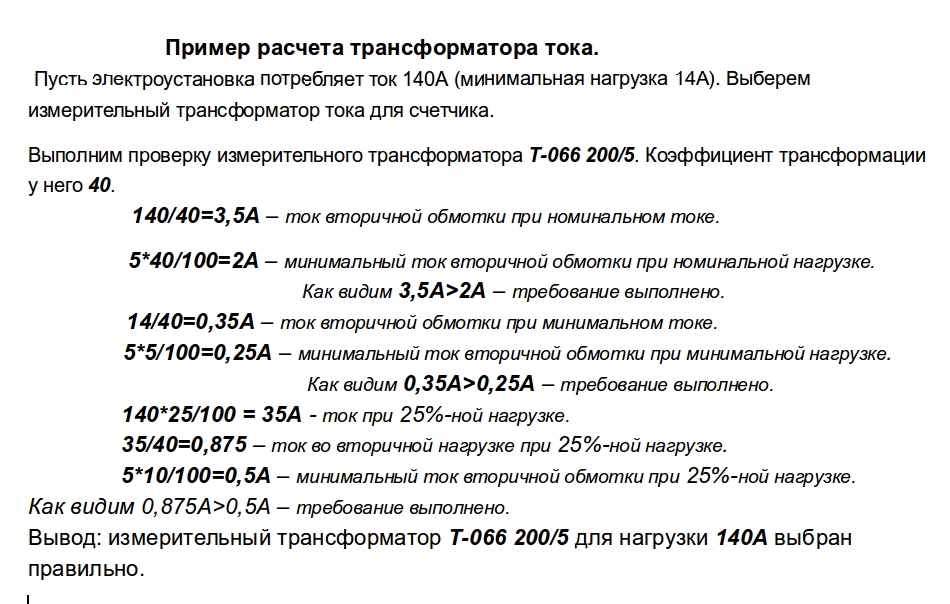

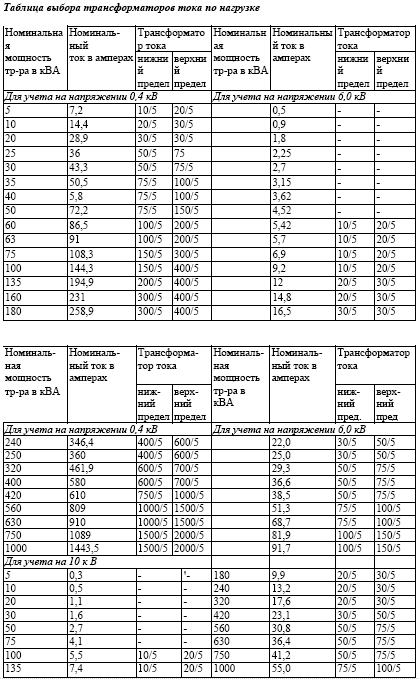

По таблице ниже, согласно получившимся расчетным характеристикам избираем ближний ТТ:
При заключении контракта с энергоснабжающей организацией, в случае когда для производства учета нужна установка трансформаторов тока, для организации узла учета, выдаются технические условия, в каких обозначено модель узла учета также тип ТТ, номинал автоматических выключателей место их установки для определенной организации. В итоге самостоятельные расчеты ТТ создавать не надо.
