Как переработать 220 на 380 вольт

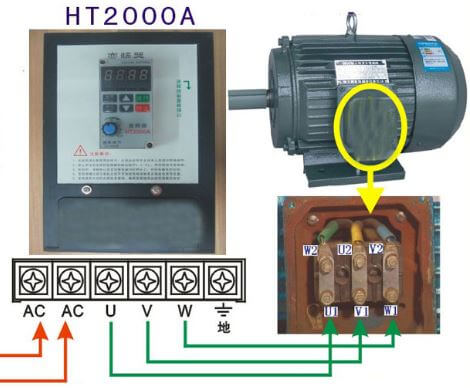

В жизни бывают ситуации, когда необходимо запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Неувязка в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в таковой ситуации? Можно ли подключить мотор с 3-мя фазами к однофазовой сети?

Если с разумом подойти к работе, все реально. Главное — знать главные схемы и их особенности.

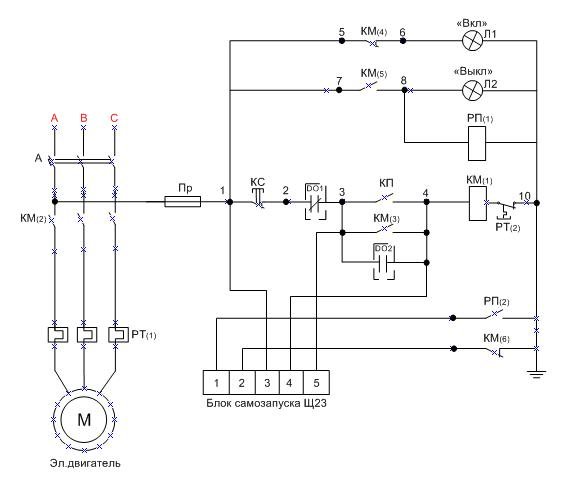

Конструктивные особенности

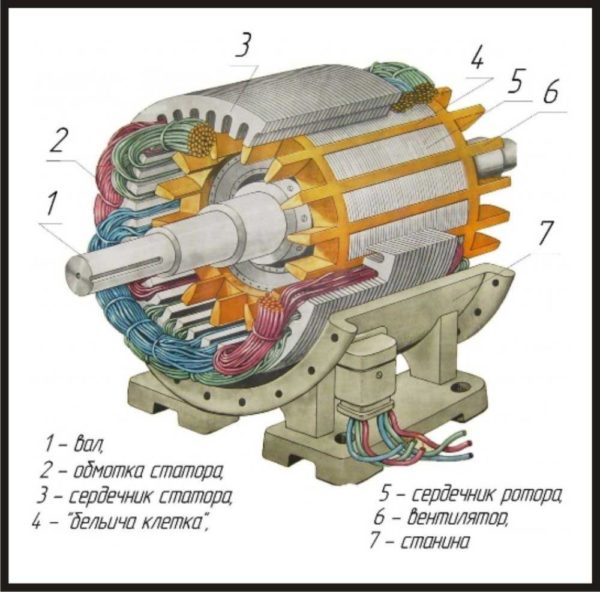

Перед тем как приступать к работе, разберитесь с устройством АД (асинхронный мотор).

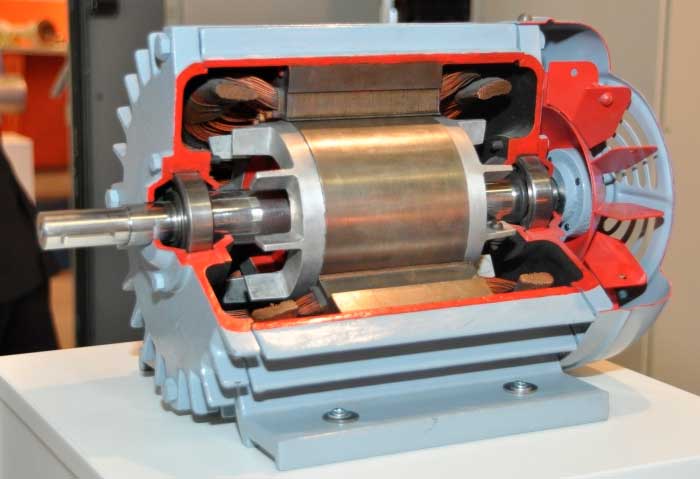

Устройство состоит из 2-ух частей — ротора (подвижная часть) и статора (недвижный узел).

Статор имеет особые пазы (углубления), в которые и укладывается обмотка, распределенная таким макаром, дабы угловое расстояние составляло 120 градусов.

Обмотки устройства делают одно либо несколько пар полюсов, от числа которых зависит частота, с которой может крутиться ротор, также другие характеристики электродвигателя — КПД, мощность и другие характеристики.

При включении асинхронного мотора в сеть с 3-мя фазами, по обмоткам в разные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его крутиться.

Другими словами, возникает усилие, прокручивающее ротор в разные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения предварительных работ), ток появится исключительно в одной обмотке.

Создаваемого момента будет недостаточно, дабы сдвинуть ротор и поддерживать его вращение.

Вот почему почти всегда нужна использование пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но есть и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для запуска ЭД с короткозамкнутым ротором от сети с одной фазой в большинстве случаев применяется конденсатор.

Конкретно он обеспечивает запуск устройства в 1-ый момент времени после подачи однофазового тока. При всем этом емкость пускового устройства должна втрое превосходить тот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и используемых в домашних критериях, стоимость на пусковые конденсаторы высока и иногда соизмерима со ценой самого мотора.

Поэтому, многие все почаще избегают емкостей, используемых исключительно в момент запуска.

По-другому обстоит ситуация с рабочими конденсаторами, внедрение которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может свалиться до 50 процентов.

Все же, бесконденсаторный запуск 3-х фазного мотора от однофазовой сети вероятен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сейчас популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Любопытно, что время запуска АД от однофазовой сети ненамного ниже, чем в обычном режиме.

Главные элементы схемы — симисторы и симметричный динистры. 1-ые управляются разнополярными импульсами, а 2-ой — сигналами, поступающими от полупериода питающего напряжения.

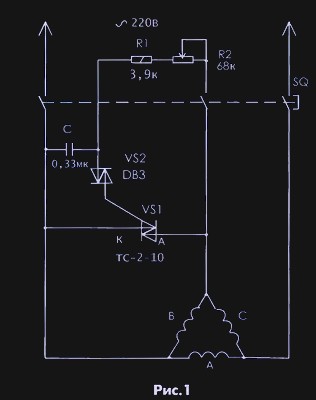

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минутку с обмотками, присоединенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается достигнуть на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

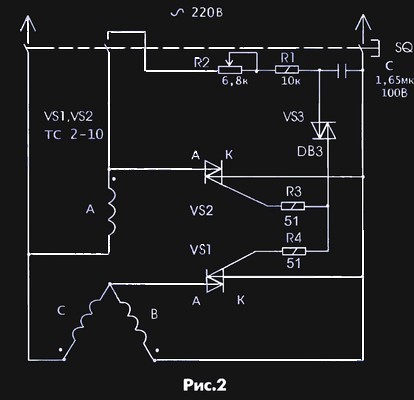

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минутку и для АД, отличающихся завышенным сопротивлением в момент запуска.

Для таких моторов нужна больший пусковой ток, потому более животрепещущей является схема разомкнутой звезды.

Особенность — использование 2-ух электронных ключей, замещающих фазосдвигающие конденсаторы. В процессе наладки принципиально обеспечить требуемый угол сдвига в фазных обмотках.

Делается это следующим образом:

• Напряжение на электродвигатель подается через ручной пускатель (его нужно подключить заблаговременно).
• После нажатия на кнопку нужна подобрать момент запуска при помощи резистора R

При реализации рассмотренных схем стоит учитывать ряд особенностей:

• Для опыта применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя показали. Если применять симисторы на корпусе из пластмассы (ввезенного производства), без радиаторов не обойтись.
• Симметричный динистор типа DB3 может быть заменен на KP Невзирая на тот факт, что KP1125 изготовлен в Рф, он надежен и имеет меньше переключающее напряжение. Главный недочет — дефицитность этого динистора.

Как подключить через конденсаторы

Для начала обусловьтесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и поглядите, сколько проводов выходит из устройства (в большинстве случаев их 6).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой соединяются воединыжды начала либо концы обмоток, это «звезда».

Труднее всего обстоят дела, если с корпуса просто выходит 6 проводов. В таком случае необходимо находить на них надлежащие обозначения (С1-С6).

Дабы воплотить схему подключения трехфазного ЭД к однофазовой сети, требуются конденсаторы 2-ух видов — пусковые и рабочие.

1-ые используются для запуска электродвигателя в 1-ый момент. Как ротор раскручивается до подходящего числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, вероятные суровые последствия прямо до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Тут стоит учитывать следующие моменты:

• Рабочие конденсаторы подключаются параллельно;
• Номинальное напряжение должно быть не меньше 300 Вольт;
• Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
• Лучше, дабы тип рабочего и пускового конденсатора был схожим. Пользующиеся популярностью варианты — МБГП, МПГО, КБП и остальные.

Как проверить электродвигатель, обмотку якоря мультиметром, омметром на исправность

Если учесть эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен выполняться с учетом номинальной мощности ЭД. Если мотор будет недогружен, неизбежен перегрев, тогда и емкость рабочего конденсатора придется уменьшать.

Если избрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, потому до работы стоит создавать разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и поболее к обыкновенной проводке запрещено, ведь это может привести к отключению автоматов либо перегоранию пробок. Не считая того, высок риск оплавления изоляции.

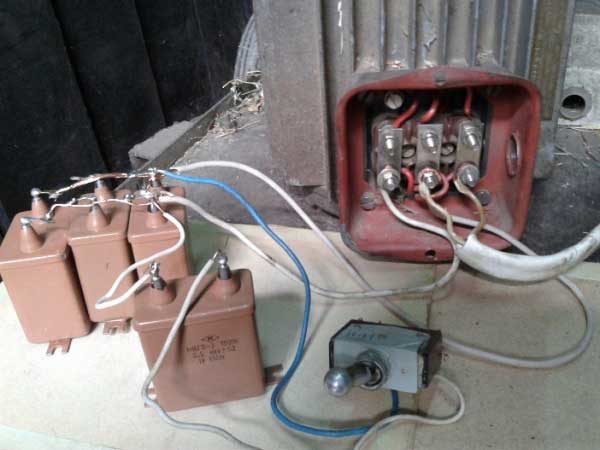

Дабы подключить ЭД 380 на 220В при помощи конденсаторов, действуйте следующим образом:

• Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
• Подключите детали 2-мя проводами к ЭД и источнику переменного однофазового напряжения.
• Включайте мотор. Это делается для того, дабы проверить направление вращения устройства. Если ротор движется в подходящем направлении, каких-то дополнительных манипуляций создавать не надо. В ином случае провода, присоединенные к обмотке, стоит поменять местами.

С конденсатором дополнительная облегченная — для схемы звезда.

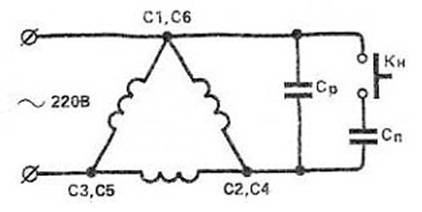

С конденсатором дополнительная облегченная — для схемы треугольник.

Как подключить с реверсом

В жизни бывают ситуации, когда нужна поменять направление вращения мотора. Это может быть и для трехфазных ЭД, используемых в бытовой сети с одной фазой и нулем.

Для решения задачи нужна один вывод конденсатора подключать к отдельной обмотке без способности разрыва, а 2-ой — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно применять переключатель с 2-мя положениями.

К последним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с 3-мя проводами)

В большей части в ЭД российского производства уже собрана схема звезды. Все, что нужна — пересобрать треугольник.

Основным достоинством соединения «звезда/треугольник» является тот факт, что мотор выдает наивысшую мощность.

Невзирая на это, в производстве такая схема применяется изредка из-за трудности реализации.

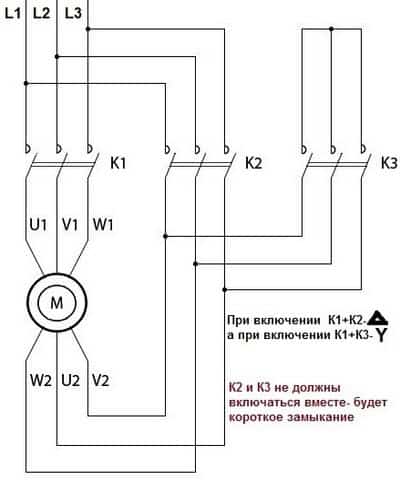

Дабы подключить мотор и выполнить схему работоспособной, нужна три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Дальше обмотка последнего пускателя (К2) соединяется воединыжды с оставшимися фазам для сотворения схемы «треугольник».

Когда к фазе подключается пускатель К3, другие концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска недлинного замыкания либо выбиванию АВ, питающего ЭД.

Дабы избежать заморочек, предусмотрена особая блокировка, подразумевающая отключение 1-го пускателя при включении другого.

Что такое дифавтомат, зачем используют, схемы, как подключить

Механизм работы схемы прост:

• При включении в сеть первого пускателя, запускается реле времени и подает напряжение на 3-ий пускатель.
• Мотор начинает работу по схеме «звезда» и начинает работать с большей мощностью.
• Через какое-то время реле размыкает контакты К3 и подключает К2. При всем этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда нужна отключить питание, врубается К1.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазовую сеть без утраты мощности реально. При всем этом для домашних критерий более обычным и легкодоступным является вариант с применением пускового конденсатора.

Подключение электродвигателя на 380 В от сети 220 В – 4 распространённых метода и их особенности

Надёжность, бесперебойность и неприхотливость в обслуживании трёхфазного асинхронного электромотора испытаны временем, миллионами юзеров по всему миру и не просит доказательств. Тем паче, он является самым распространённым, легкодоступным и дешёвым на сей день. Но далековато не каждый имеет у себя источник тока на 380 В. Потому разглядим, что собой представляет подключение электродвигателя с 3-мя фазами к сети на 220 В, какие методы для этого есть и каковы их главные особенности.

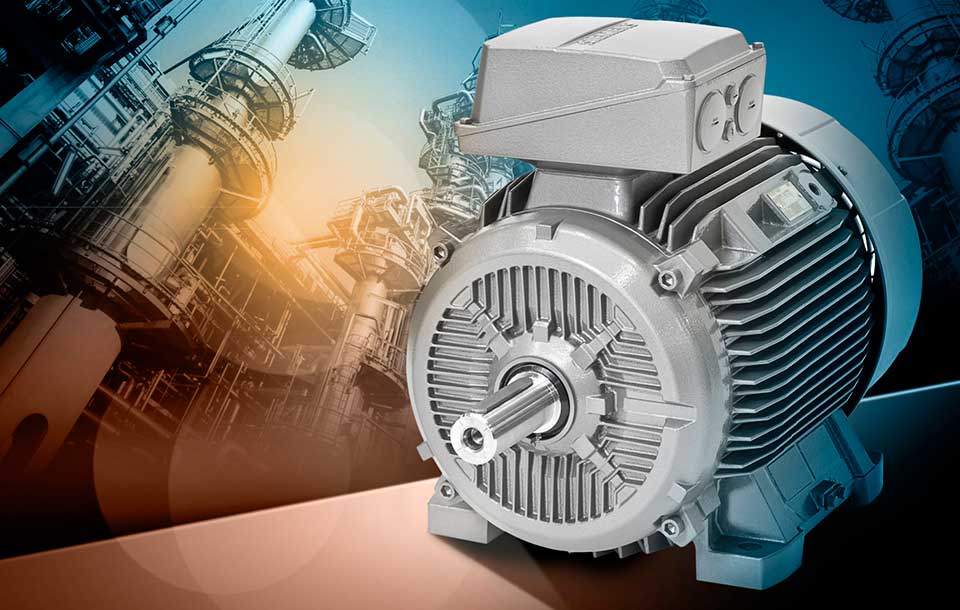

Трёхфазный электродвигатель Источник ytimg.com

Варианты подключения обмотки

Асинхронный трёхфазный электромотор располагает 3-мя обмотками – для каждой фазы в отдельности – идущими в пазы статора. Но для появления электродвижущей силы и, как итог, вращения ротора нужна их соединение вместе. Вариант подключения определенного мотора принципиально знать. Так как это поможет избрать верную схему подключения его к сети 220В.

Любая из трёх обмоток отвечает собственной фазе и имеет как начало, так и конец. При всем этом входы и выходы обозначаются надлежащими знаками и цифрами:

Номенклатура движков, выпущенных в период Русского союза:

1. 1-ая фаза С1-С4.
2. 2-ая фаза С2-С5.
3. 3-я фаза С3-С6.

Обозначения современных моторов:

1. 1-ая фаза U1-U2.
2. 2-ая фаза V1-V2.
3. 3-я фаза W1-W2.

Подключение обмотки трёхфазного мотора Источник autogear.ru

Существует две главные схемы соединения обмоток в рассматриваемом типе движков:

Все выходы обмоток соединены в одну точку, а входы, соответственно, к фазам. Схематическое изображение такового метода снаружи припоминает звезду. При таком методе к каждой отдельной жиле прилагается фаза 220В, а двум последовательным – линейное 380В.

Главный плюс таковой схемы – приложение линейного тока сразу к двум жилам, что существенно понижает пусковые токи и позволят ротору делать мягенький старт. Минусом является наименьшая мощность из-за слабеньких токов в обмотке.

Вход предшествующей обмотки соединяется с выходом последующей – и так по кругу. В итоге схема припоминает треугольник. При линейном напряжении, равном 380В, токи в обмотке будут достигать значительно большего значения, чем в выше приведённом варианте. Это даст возможность проявить мотору значительно большее значение силы. Недочет схемы – более сильные пусковые токи, в состоянии привести к перегрузке сети.

Схема «треугольник» Источник ytimg.com

Полезно знать! Дабы получить достоинства первой и избежать недочетов 2-ой схемы, подключение электродвигателя 380 В и последующий его разгон производят на «звезде», а потом его автоматом переключают на «треугольник».

Определение схемы подключения

До того как избрать ту либо иную схему подключения мотора к 220 В, нужно найти, какова схема подключения его обмотки и при каком номинале он вообщем может эксплуатироваться. Для этого нужно:

• Отыскать и изучить на моторе таблицу с тех. чертами.

В информационном поле содержится вся принципиальная информация – обозначение типа соединения ∆ – треугольник либо звезда – Y, мощность, количество оборотов, вольтаж (220 либо 380, или 220/380) и возможность подключения по определенной схеме.

• Вскрыть клеммную коробку и удостовериться на практике в корректности собранной схемы.

Начало и конец каждой обмотки подписан в согласовании с вышеприведённой цифробуквенной номенклатурой. Юзеру остаётся изучить схему соединения по перемычкам: по какой схеме выполнено соединение – звездой либо треугольником.

Направьте внимание! Если на шильдике (таблице с информацией) указан символ Y и только 380В, то при подключении его по треугольнику, обмотка сгорит. Выполнить модернизацию такового мотора на 220В могут только проф электрики. Потому нет резона делать его доработку, тем паче, что сейчас существует огромное количество экземпляров, способных работать альтернативно – и на 220 и на 380 вольт.

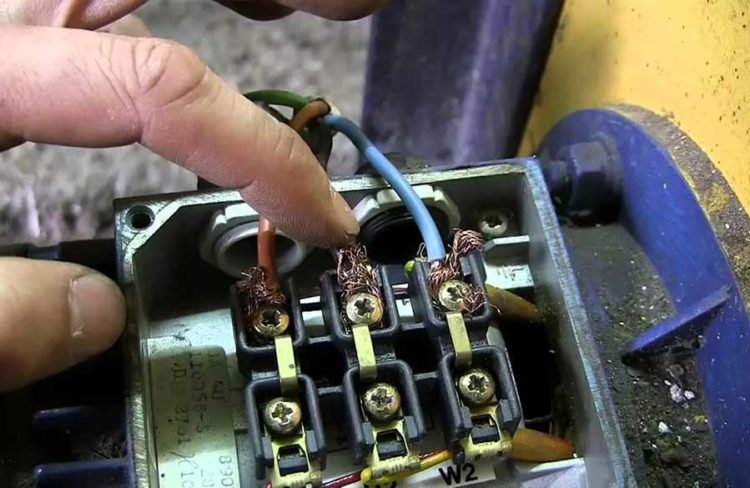

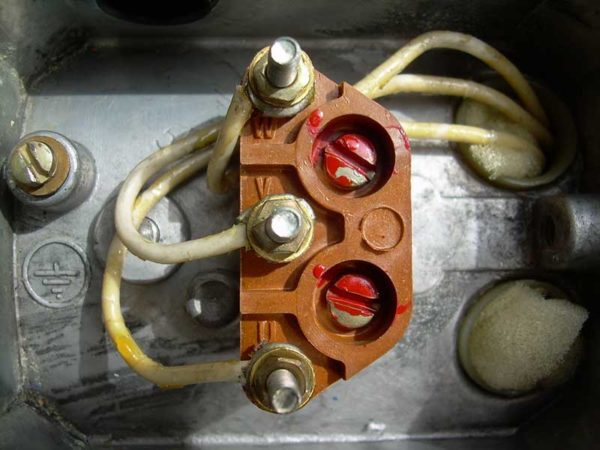

Вскрытие клеммной коробки Источник pikabu.ru

Методы подключения на 220В

Дабы подключить трёхфазный электродвигатель асинхронного типа к сети на 220 вольт, существует несколько испытанных методов:

1. С конденсатором.
2. Без конденсатора.
3. С реверсом.
4. Комбинированной схемой «звезда-треугольник».

Разглядим их более тщательно.

Принципиально! При подключении электромотора на 380 вольт к сети 220 В необходимо быть готовым к снижению его мощности до 70% от промышленного значения. Но в бытовых критериях это полностью приемлемо и никак не отразится на свойствах в эксплуатации.

Подключение мотора 380 В на 220 В Источник ytimg.com

С конденсатором

Более пользующимся популярностью и легкодоступным методом инициации моторов на 380 вольт от сети 220 В является схема с применением конденсатора. Его роль сводится к созданию сдвига фаз в обмотках по отношению друг к другу, дабы сформировать крутящееся магнитное поле. При наличии трёх фаз это явление происходит само собой – только одна не принудит крутить ротор. Потому хорошим способом, как подключить электродвигатель с 4 проводами на одной фазе, является использование пусковой обмотки, кроме основной, в электромоторах на 220В.

Для модификации на 380 В может быть два варианта подключения с конденсатором:

• С рабочим конденсатором Ср.
• И параллельно подключёнными рабочим Ср и пусковым конденсатором Сп.

Во 2-м случае мотор запускается более плавненько и неопасно. Модуль Сп врубается на маленький промежуток времени и по мере заслуги ротором нужных оборотов отключается. Выбор варианта пуска почти во всем определяется степенью нагрузки ротора во время пуска. Так, если запуск происходит без усилия, применяется только Ср, а если под нагрузкой, без свободного вращения, непременно наличие Сп.

Подключение мотора с конденсаторами Источник blogspot.com

Значение Сп должно быть в 2-3 раза выше Ср. При всем этом параметр Ср рассчитывается по соответственной формуле, исходя из схемы соединения обмотки:

Где Iн – номинал электротока мотора, А.

Uс – напряжение источника тока, В.

Совет! Современные производители выпускают трёхфазные движки, приспособленные к работе от 220 В, оснащённые конденсаторами. Соединение выполнено по схеме «звезда». Главное их преимущество – плавный запуск и сохранение до 90 % мощности.

С реверсом

Часто встаёт вопрос о том, как подключить электродвигатель с 380 на 220 вольт, дабы поменять вращение ротора на прямо обратное. Для этого необходимо просто поменять фазу, подаваемую впрямую и через конденсатор поменять местами. В качестве примера:

Вращение по часовой стрелке:

1. Ноль на первом выводе.
2. Фаза от сети на втором.
3. Фаза через конденсатор на 3-ем.

Вращение против часовой стрелки:

1. Ноль на первом выводе.
2. Фаза от сети на 3-ем.
3. Фаза через конденсатор на втором.

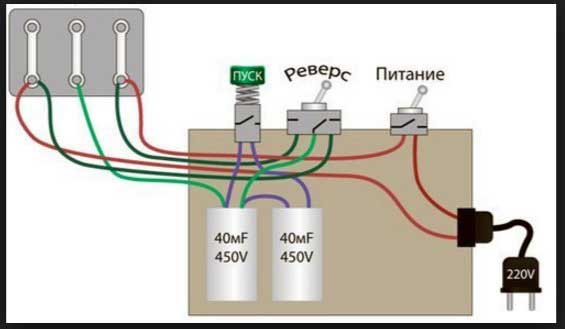

Подключение с реверсом Источник ytimg.com

Рекомендация! Для удобства резвого и нередкого переключения направления вращения мотора применяется пакетник-переключатель однополюсного типа, работающий на два направления. В положении «0» мотор выключен, «1» – крутится в одном направлении, «2» – в обратном.

Без конденсатора

Метод, как подключить электродвигатель на 380 В к сети на 220 вольт без применения конденсатора стал вероятен благодаря наличию транзисторных либо динисторных ключей. При всем этом зависимо от количества об/мин используются две разные схемы:

• До 1,5 тыс. оборотов/мин –на треугольнике.
• До 3 тыс. об/мин и нагрузке при запуске – на разомкнутой звезде.

Работают схемы по следующему методу:

1. Напряжение подаётся на две точки ввода.
2. Подача тока на 3-ий ввод осуществляется через R-C-цепь, задающую время.
3. Перемещением регулятора R1 и R2 задаётся интервал сдвига.
4. Динистор VS1 при наполнении конденсатора подаёт команду на открытие симистора VS2.

Особенность схемы на разомкнутой звезде в том, что неё включены пара замещающих конденсаторы электронных ключей.

Схема подключения без конденсатора Источник asutpp.ru

«Звезда-треугольник»

Комбинированный метод, как подключить электродвигатель с 380 на 220 без утраты мощности позволяет понизить нагрузку во время пуска. При всем этом схема базирована на трёх пускателях:

• К первому подсоединяется питающее напряжение.
• Ко второму подключается обмотка.
• Оставшиеся проводники соединяются со вторым и третьим пускателем.
• После чего обмотка через 2-ой пускатель соединяется воединыжды с остальными фазами – по схеме «треугольника».
• При подключении к фазе третьего пускателя оставшиеся выводы разъединяются, и схема работает уже по «звезде».

Одномоментный запуск второго и третьего пускателя недопустим – произойдёт куцее замыкание. Для предотвращения этого устанавливается особый блокиратор.

Видео описание

Смотрите в этом видео, как подключить трёхфазный мотор по схеме «звезда-треугольник»:

Полезные советы

Несколько нужных советов, как подключить электродвигатель с 3 проводами, дабы избежать препядствия во время эксплуатации:

1. До работы мотор рекомендуется испытать на холостом ходу, если он работает исправно – потом под нагрузкой.
2. При сильном нагреве корпуса даже без нагрузки нужно снизить ёмкость рабочего конденсатора.
3. Если после запуска мотор просто гудит, но не крутит вал, то можно задать ему старт вручную – крутанув вал. Дальше можно повысить ёмкость пускового конденсатора.
4. При остановке мотора под рабочей нагрузкой, следует повысить ёмкость рабочего конденсатора.

Нужная информация! Верно высчитать ёмкость конденсатора можно только с учётом номинала мощности мотора. При недогрузке возникнет перегрев и ёмкость необходимо будет снижать.

Видео описание

Смотрите в ролике, как подключить мотора по схеме звезды либо треугольника:

Кратко о главном

Подключить электродвигатель 380 на 220 вольт можно 4-мя основными методами:

• С конденсатором.
• Без конденсатора.
• С реверсом.
• По схеме «звезда-треугольник».

До того как начать работы по подключению, нужно найти и удостовериться, каким образом соединена обмотка в клеммной коробке, также выяснить нужные свойства из технической таблицы. Делать электротехнические работы можно при наличии опыта, но лучше доверить её экспертам с подходящим допуском.
