Как найти землю и ноль

Современная проводка осуществляется с помощью трёх проводов — фазного, нулевого и заземления и при проведении монтажных либо ремонтных принципиально не спутать эти проводники.

Невзирая на то, что большая часть электроприборов работают идиентично при подключении по схемам фаза-ноль и фаза-земля, в почти всех ситуациях это имеет решающее значение, потому принципиально знать, как отличить ноль от заземления.

Если фазный провод просто найти фазоуказателем либо индикаторной отвёрткой, то нейтраль и заземление по отношению к фазе схожи и для определения предназначения проводов нужно применять особые способы.

Чем отличается ноль от заземления по назначению

Проводка в современных домах осуществляется по трёхпроводной схеме, в какой имеются два проводника с нулевым потенциалом по отношению к заземлённым конструкциям и 220В по отношению к фазе. Потому создаётся воспоминание, что они являются взаимозаменяемыми, но это не так.

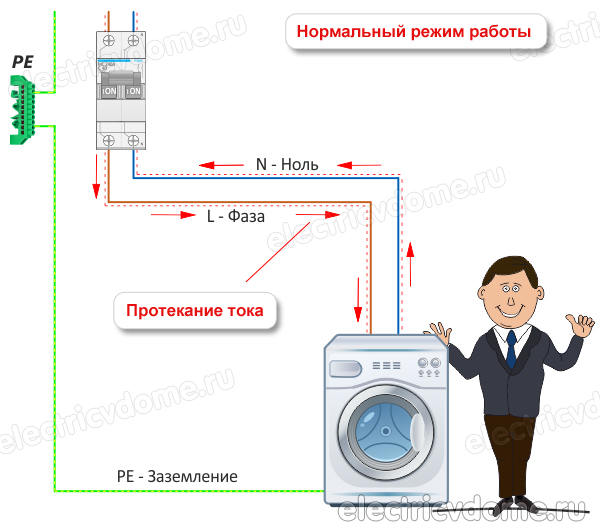

Главное, чем отличается ноль от заземления — это функцией этих проводников:

• Нейтраль (ноль) . На схемах обозначается "N" и обеспечивает наличие напряжения в розетках и клеммах электроприборов.

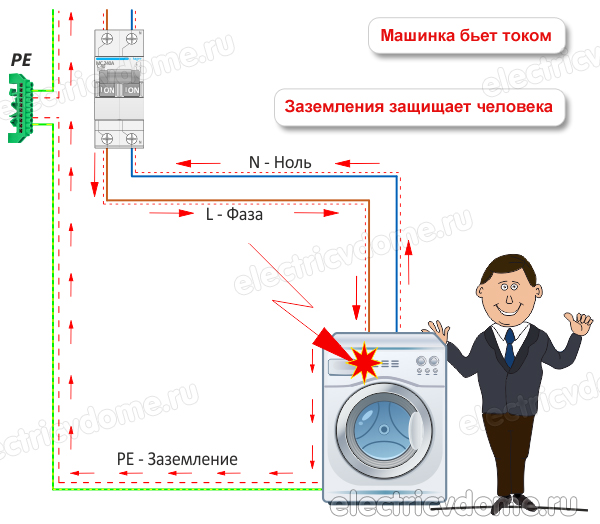

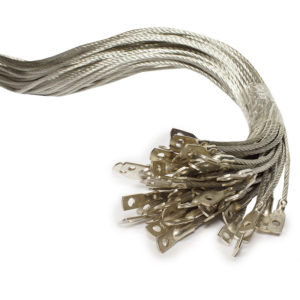

• Заземление (земля) . Обозначается "РЕ" и нужен для подключения железных деталей аппаратов к контуру заземления.

Можно ли применять ноль заместо заземления

В современных домах применяется система электроснабжения TN. По этой схеме заземляется нейтраль питающего трансформатора и по нулевому проводу текут уравнительные токи. Потому между нулём в проводке и заземлёнными элементами конструкции, к примеру, водопроводом, всегда есть некий потенциал.

Обычно, он составляет всего несколько вольт, но в сельской местности при большой протяжённости линий электропередач этот потенциал может достигать 30-40 В, что довольно чувствительно при прикосновении, а в сырых помещениях небезопасно для здоровья и жизни.

Ещё более небезопасной является ситуация обрыва нейтрального проводника на участке между зданием и питающим трансформатором. При всем этом на нулевой клемме и подключённой к ней заземляющим

• Питание жилых домов осуществляется по четырёхпроводной (пятипроводной с заземлением) схеме. В этой системе электроснабжения нейтральный провод N (PEN) за счёт уравнительных токов обеспечивает неизменное напряжение в розетке. При его обрыве напряжение в розетке может колебаться в спектре 0-380В, а на нейтральной клемме повышаться до 220В.
• Для питания электроприборов они должны быть подключены сходу к двум клеммам — нулевой и фазной. При обрыве нейтрали соответственный контакт в розетке и присоединённый к нему участок проводки через включённый аппарат окажется подключённым к фазному проводу.

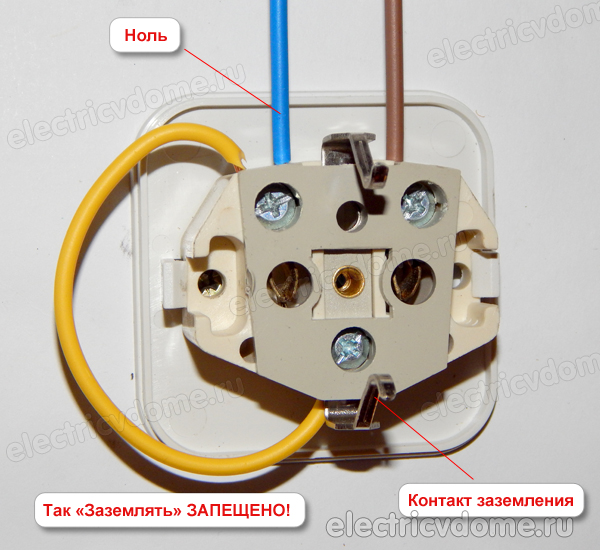

Потому на вопрос "можно ли заземление кинуть на ноль" ответ конкретный — НЕЛЬЗЯ . Такое подключение защитит от поражения электрическим током при повреждении изоляции электроприбора, но является небезопасным для жизни в случае обрыва нейтрали.

Методы отличить нулевой провод от заземляющего

Есть различные методы отличить нейтраль от заземления. Некоторые из них являются ординарными, другие более сложные, потому способ определения выбирается зависимо от определенной ситуации.

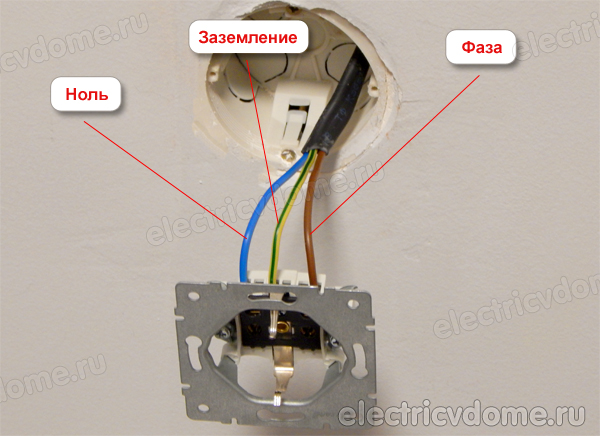

1. Цветовая маркировка проводов

Цвет оболочки проводов кабеле выбирается не произвольно, а согласно определённым правилам, обозначенным в ГОСТе 31947-2012 п.5.2.1.6. При убежденности, что при монтаже были соблюдены эти правила, самым обычным методом выяснить предназначение проводника является определение его по цвету изоляции:

• карий, черный либо сероватый — фаза (L);
• синий — нейтраль (N); — заземление (РЕ).

Этот метод применим для проводки, выполненной после 2012 года.

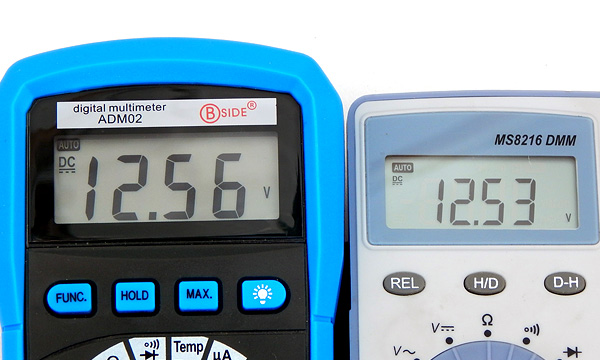

2. При помощи мультиметра

Более сложным является способ поиска заземляющего проводника с помощью мультиметра. Он основан на том, что по нейтральному проводу протекает уравнительный ток и потому на нулевой клемме имеется маленькой потенциал относительно заземления.

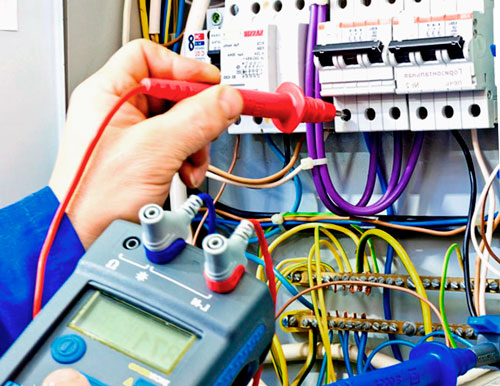

Для поиска нулевого провода мультиметром нужно иметь доступ к электрощитку либо верно подключённой розетке:

1. 1. с помощью индикаторной отвёртки в электрощитке определяется фазная клемма;
2. 2. мультиметром измеряется напряжение между клеммами фаза-ноль и фаза-земля, приобретенные значения записываются;
3. 3. операции повторяются в переходной либо монтажной коробке;
4. 4. приобретенные значения сравниваются с записанными.

Этот метод, как отличить ноль от заземления, можно применять в новейшей пятипроводной системе электроснабжения TN-S. В более старенькых четырёхпроводных схемах заземления TN-C-S здание с нейтралью трансформатора соединяется проводом PEN, разделение которого на РЕ и N делается вводном щитке в доме, потому показания мультиметра будут одинаковыми в обоих случаях.

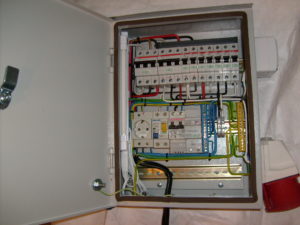

3. Отсоединение проводов в щите

Этот способ можно применять в всех схемах электроснабжения, а для его реализации довольно индикатора напряжения с 2-мя щупами, даже старенького русского ПИН-90:

1. 1. отключается вводной автомат в электрощитке;

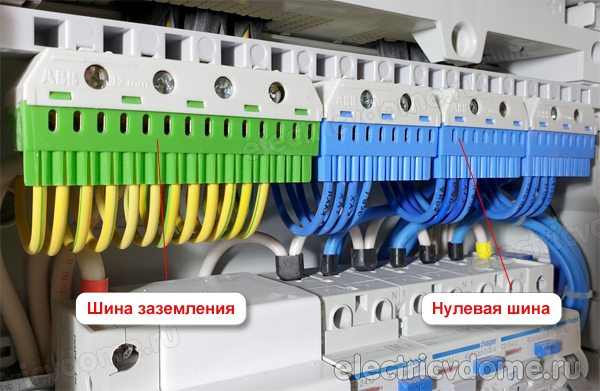

2. 2. от заземляющей шины отсоединяются провода;
3. 3. врубается автоматический выключатель;
4. 4. в распределительной либо монтажной коробке индикатором делается поиск 2-ух проводников, напряжение между которыми составит 220В.

Оставшийся проводник является заземляющим.

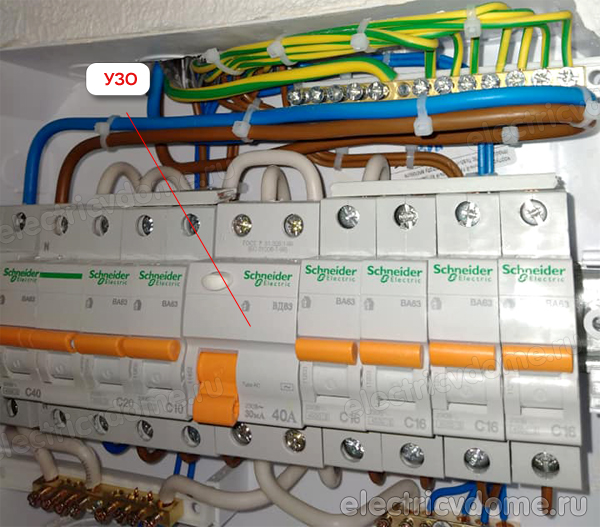

4. Дифференциальный ток (УЗО, дифавтомат)

Ещё один вариант, как отличить ноль от заземления, подразумевает наличие в щите дифференциальной защиты с уставкой 10-30 мА. Эти приборы создают сопоставление силы тока, протекающего по нулевому и фазному проводам и отключаются при нарушении равенства.

Для поиска заземляющего проводника нужно к проверяемому кабелю подключается электроприёмник, к примеру, лампа, мощностью более 10 Вт. Если при включении происходит срабатывание защиты, означает, заместо нулевого провода применяется заземление.

5. Заземляющий контакт в розетке

При наличии доступа к внутренней части щитка, заранее верно подключённой розетке либо заземлённым конструкциям (в том числе к водопроводным трубам) можно пользоваться способом измерения сопротивления:

• 1. Отключить автоматический выключатель, разрывающий оба провода — фазный и нулевой. Если линия отключается однополюсным автоматом, то нужно выключить вышестоящий разъединитель.
• 2. Омметром последовательно измерить сопротивление между заземлёнными элементами и проверяемым кабелем. Оно будет малозначительным при подключении к заземляющему проводнику и более 1мОм при соединении с нулевым либо фазным проводом.

6. Токоизмерительные клещи

Если все приборы подключены верно, а нужно отыскать заземляющий провод в распаечной коробке, к примеру, для присоединения дополнительной полосы, можно пользоваться токоизмерительными клещами. Этот устройство позволяет определять силу тока, протекающего по проводу, не разрезая его.

Для этого нужно включить электроприборы, присоединенные после коробки и измерить ток в проводах. Так как питание осуществляется по нулевому и фазному проводникам, в заземляющем проводе ток будет отсутствовать.

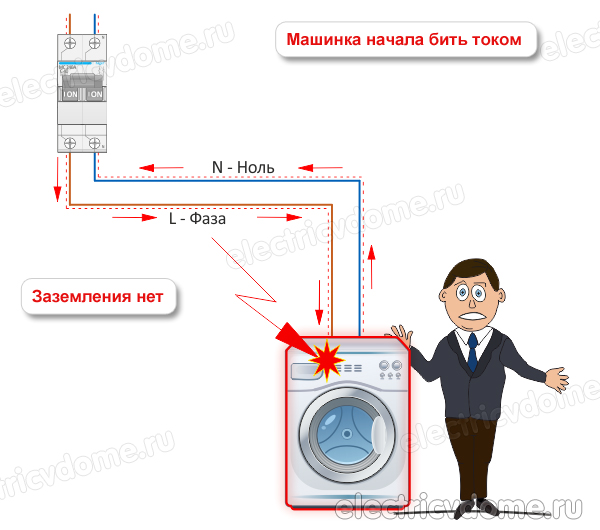

Что будет если спутать ноль и «землю»

Некоторые неопытные электромонтёры спрашивают — что будет, если спутать ноль с землёй? Напряжение в розетке не обменяется, может быть, подключение этих проводов не имеет значения?

Это не совершенно так, неверное подключение может привести к ряду негативных последствий:

и дифавтоматов. Для корректной работы этих устройств нужно протекание электрического тока по нулевому и фазному проводнику. При подключении заместо нуля заземления ток через защитное устройство пройдёт только по фазному проводу, что приведёт к срабатыванию защиты.
• Заместо защитного заземления электроприборов будет употребляться защитное зануление. Такая схема защищает от поражения электрическим током до того времени, пока исправен кабель, соединяющий приборы с заземлённой нейтралью питающего трансформатора. При его обрыве корпус электроприборов окажется под напряжением, что станет предпосылкой электротравмы.
• При отсутствии соединения заземления с трансформаторной подстанцией и монтажом отдельного контура заземления внедрение его в качестве нулевого проводника приведёт к резвому выходу контура из строя из-за электрокоррозии.
• Будет нарушена цветовая маркировка проводов, что сделает труднее в предстоящем ремонт и модернизацию проводки.

Вывод

Все перечисленные выше методы можно применять только при отсутствии в распределительной коробке подключения осветительных приборов. Они усложняют схему соединения проводов и к трём проводам добавляются дополнительные, потому до работ их нужно отыскать, пометить и не учесть при поиске нулевого и заземляющего проводников.

В любом случае эту работу нужно выполнить из-за того, что неверное соединение ноля и заземления может привести к нехорошим последствиям и выходу из строя проводки.

Как найти клемму заземления, ноль и фазу в розетке

В старенькых домах еще сохранились двухклеммные розетки. В данном случае проверить устройство можно просто при помощи тестера фазы. Необходимо взять тестер (индикаторную отвертку), воткнуть его в хоть какой разъем розетки. Приложить палец к железному колпачку на ручке. Когда неоновая лампочка зажгется, она тем покажет «фазу». 2-ая клемма должна быть нулевой. Но так случается не всегда.

Раскраска, индикаторная отвертка либо мультиметр

Самый обычной метод проверить заземление, это направить внимание на цвет изоляции.

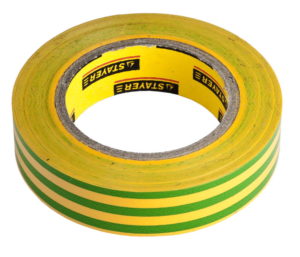

У заземляющего провода она должна быть желтоватой с зеленоватыми полосами, а у нулевого светло-синей. Но не всегда это требование осуществляется.

В некоторых домах старенькой постройки проводка изготовлена отдельными проводниками. Если владельцу пришлось проводить конфигурации в распределительной коробке, то полностью вероятен вариант, когда на розетку приходят только два фазных либо нулевых проводника. Потому нужно проверить оба гнезда. При касании нуля неоновая лампочка на индикаторе напряжения не должна зажигаться.

В современных зданиях применяются трехклеммные розетки. На нее приходят фазовый, нулевой и заземляющий проводники. Контакты должны соответствовать собственному многофункциональному предназначению.

По другому, вероятны злосчастные случаи при использовании стиральной машины либо бойлера. Потому появляются вопросы, как проверить заземление в розетке, дабы избежать ошибок при монтаже и тихо, без ужаса воспользоваться своими устройствами.

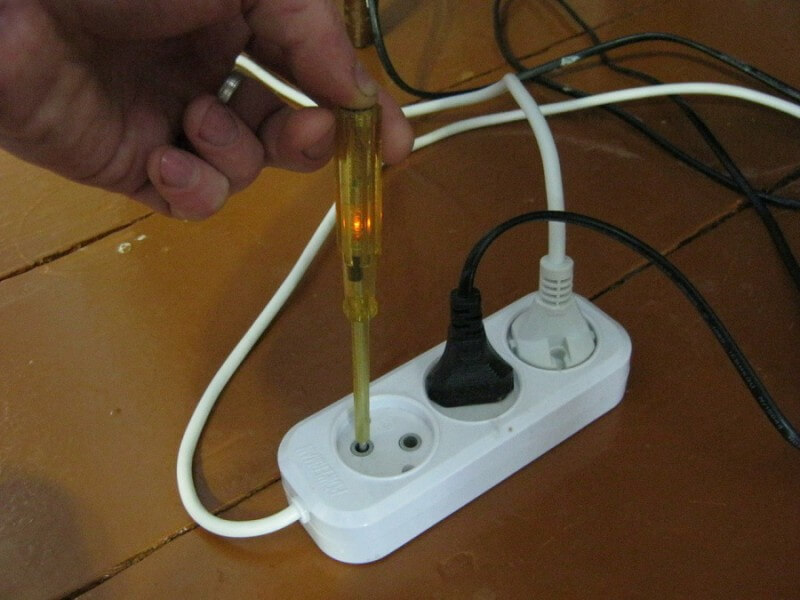

Индикаторная отвертка гарантированно определяет только фазу. Отличить ноль от земли она не может. Малеханькой наводки недостаточно для загорания неоновой лампочки. Тогда найдем фазу и ноль мультиметром либо вольтметром.

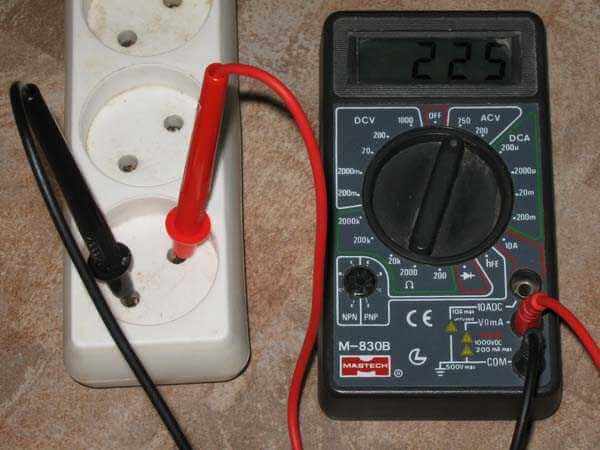

Варианты показания мультиметра

Хоть какой устройство, индикаторную отвертку либо тестер, нужно проверить на работоспособность и только после чего использовать. Изоляция должна быть целой, без трещинок и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений.

Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда устройства, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, необходимо перевести его в режим измерения переменного напряжения со шкалой 750 V. Это нужно на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

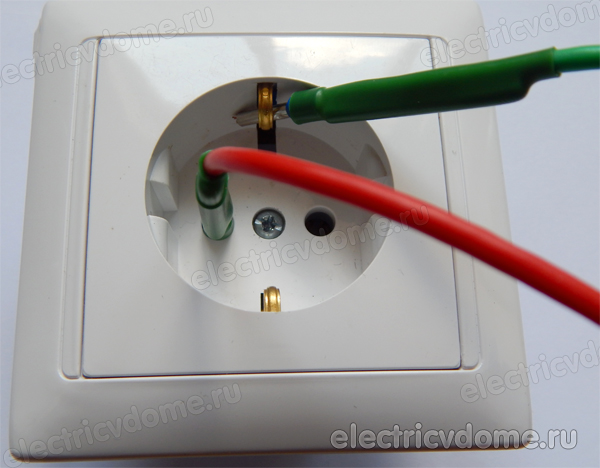

Этот метод проверки розетки годится, если проверяющий уверен, что заземляющий контакт вправду земля. Тогда стоит задачка отыскать ноль. Один щуп касается заземляющего контакта, а 2-ой вставляется в хоть какое гнездо розетки. Могут быть следующие варианты:

• устройство указывает 220 V, означает контакт фазовый;
• если 0 либо единицы вольт, то это нулевой провод.

Если мультиметр относительно заземляющего указывает 0 вольт на гнездовых контактах, означает они все кое-где замкнуты между собой.

Показания в несколько вольт молвят, что это ноль. Но как найти ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением вблизи со зданием? Ведь и в данном случае будут нулевые показания устройства.

Дабы убедиться, что данный проводник нулевой, необходимо отключить заземление в подъездном электрическом щите. Потом замерить напряжение между гнездовыми контактами розетки. Устройство указывает 220 V – найден ноль розетки. Мультиметр ничего не указывает – найдено заземление.

При показаниях устройства 220 V на каждом контакте относительно заземляющего, необходимо произвести дополнительное измерение между 2-мя гнездами розетки. Устройство указывает 0, означает, одна фаза заведена на оба гнезда. В неприятном случае устройство покажет 380 V, что значит присутствие на розетке 2-ух фаз.

Определение предназначения проводников

При работе с проводкой непременно необходимо перепроверять предназначения проводников розетки. Нет никакой гарантии, что электрик либо предшествующий обладатель помещения не спутал провода. Потому, если тестер указывает напряжение 220 V относительно клеммы по внешнему облику являющейся заземляющей, это не означает, что она такой и является.

Это означает, что один из контактов является фазой, а 2-ой нулем либо землей. Если тестер покажет 0, то тут находятся нулевой и заземляющий проводник. Точно осознать, что есть что, нереально.

При отсутствии стопроцентной убежденности в предназначении заземляющей клеммы розетки действуют по другому. Поначалу необходимо исключить наличие 2-ух фаз. Проверяем напряжение между всеми контактами. Если устройство 380 V нигде не указывает, а только 220, означает, к розетке подведен один фазный проводник. Сейчас необходимо приступить к поиску заземления.

Поначалу нужно отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После чего замеряется напряжение между гнездовыми коннекторами.

Если устройство указывает 220 V, означает гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма вправду такой является. Сейчас зная точно, где находится земля, можно найти другие коннекторы, но за ранее необходимо назад присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земельный клеммы. Одно гнездо указывает 220 V – это фаза, 2-ое – 0, то это нулевой контакт.

Если мультиметр указывает 0, означает, земля была присоединена к одному из гнездовых контактов, а 2-ой является нулевым либо фазным. Сейчас измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, означает, это гнездо и есть истинное заземление.

Показания в 220 V молвят сами за себя.

Проверка проводки

Проверка заземления проводки происходит приблизительно так же, как с розеткой. Для измерения характеристик сети пригодятся мультиметр трехфазный либо однофазовый, также индикаторная отвертка.

При ремонте проводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других устройств приходится поменять кабели и соединения в распределительных коробках. В данном случае необходимо узнать предназначение каждого проводника, нужно проверить наличие заземления в подходящих местах.

Сначала необходимо отключить входной автомат на этажном щите. Потом вскрыть распределительную коробку. Развести провода в различные стороны, дабы они не соприкасались между собой, и снять изоляцию в местах соединения.

После чего входной автомат врубается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум либо трем фазам.

При наличии трехфазного мультиметра, можно сходу проверить состояние сети. Однофазовым мультиметром определение количества фаз происходит подольше. Например, если напряжения между 3-мя проводами составляют по 0 вольт, то это фазные провода от одной фазы.

Если устройство указывает напряжение между 2-мя проводами 380 V, а между 2-мя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно гласить о наличии 3-х фаз.

Определение заземления происходит, как и в случае с розеткой, только тут проводов будет больше. Поначалу отключается заземляющий провод в этажном щитке. Потом один щуп мультиметра цепляется за фазовый провод, а 2-ой за проводник пока неведомого предназначения.

Если устройство покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Далее отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, осуществляется правильное подсоединение всех частей электросети, места соединений изолируются, коробка запирается. Автомат защиты врубается.

Правила определения фазы, нуля и заземления в сети

Необходимость решения таковой задачи может появиться при установке розетки, когда к ней подходят немаркированные проводники. В данном случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Разглядим, как найти фазу, ноль и землю индикаторной отверткой, мультиметром, также средствами находящимися под рукой.

Внедрение индикаторной отвертки

Последовательность действий находится в зависимости от того, какая система проводки смонтирована в помещении. Разглядим правила определения фазного и нулевого провода в различных случаях.

Двухпроводная сеть

Этот вариант проводки встречается в старенькых домах. По современной терминологии данная система обозначается TN-C. Сущность ее состоит в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также находится только фазный и рабочий нулевой проводник, но в обыденных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, другими словами, имеется только фаза и ноль. Найти их до боли просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на рисунке ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна производиться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом либо квартиру входит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение предназначения проводов можно выполнить следующим образом:

• в щитке либо в распределительной коробке индикатором найти провод, на котором находится фаза;
• два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
• если отсоединить рабочий ноль, все электрическое оборудование в квартире закончит работать, означает, оставшийся проводник – это земля, либо защитное заземление.

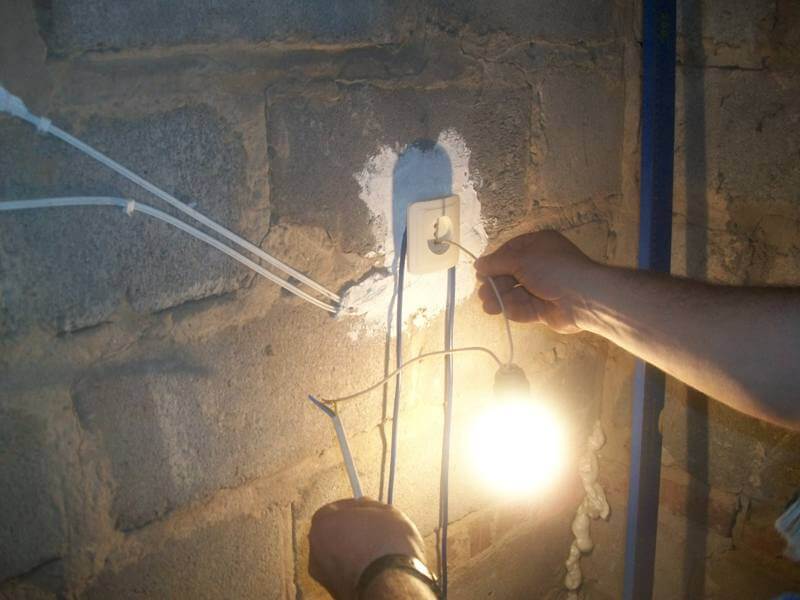

Сейчас остается найти в розетке посреди 3-х проводов, на котором из них фаза, ноль и земля. Если не удается отыскать по цвету изоляции, определение их функций может быть выполнено средствами находящимися под рукой, без устройств. Для этого необходимо взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена при помощи индикатора), вторым попеременно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и напротив.

На видео ниже наглядно показывается, как найти фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В данном случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Тут, дабы найти предназначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, найти, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (личный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих критериях, обычно, найти фазу, ноль и землю можно методом отслеживания заземляющего проводника по трассе его прокладки.

Определение мультиметром либо тестером

Начнем с того, что найти фазу идеальнее всего при помощи отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверное. В последнем случае, можно выполнить следующее. В некоторых случаях может посодействовать определение при помощи мультиметра напряжения между проводом и трубой отопления либо водоснабжения. К огорчению, итог тут не всегда предсказуем. В большинстве случаев, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между этим же отоплением и нулем. Картина может поменяться, к примеру, если вороватый сосед употребляет трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и хоть каким из 2-ух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, другими словами, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще принципиально знать?

Время от времени определение предназначения токоведущих жил может быть облегчено благодаря познанию их принятой цветовой маркировки:

• Ноль может маркироваться латинской буковкой N. Принятый цвет изоляции – голубой либо синий. Другой вариант расцветки изоляции – белоснежная полоса на синем фоне.
• Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет используемой изоляции – желтоватый, имеющий одну либо две полосы ярко – зеленоватого колера.
• Фаза может обозначаться латинской буковкой L либо маркироваться как фаза трехфазной электрической сети, другими словами A, B либо C. Цвет изоляции может быть случайный, но не повторяющий тех, которыми обозначается земля (защитное заземление) либо нулевой проводник. Почти всегда, это красный, карий либо черный цвет.

Полезно знать и правила монтажа проводки. Это также может посодействовать найти, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель либо плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В железных щитках и клеммных ящиках старенького типа, ноль либо земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Выяснить больше о том, как найти фазу и ноль без устройств, вы сможете из нашей отдельной статьи.

Сейчас вы понимаете, как найти фазу, ноль и землю мультиметром либо же индикаторной отверткой. Возлагаем надежды, предоставленные советы посодействовали для вас решить вопрос без помощи других!

Видео: Простой способ как отличить землю от нуля.
