Как найти сечение по поперечнику

Для правильного выбора и организации электролинии нужно учесть характеристики и нагрузку проводников. Они представляют собой железную нить из меди, алюминия, стали, цинка, титана, никеля и обеспечивают передачу тока от его источника до потребителя. У проводников есть поперечное сечение – это фигура, образованная от их рассечения плоскостью поперечного направления. Если его подобрать некорректно, линия выйдет из строя либо зажгется при скачках напряжения.

Площадь поперечного сечения как электротехническая величина

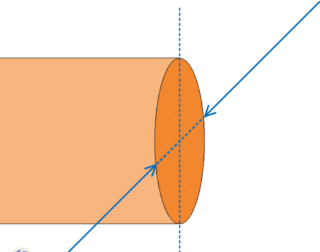

В качестве примера сечения можно разглядеть распил изделия под углом 90 градусов относительно поперечной оси. Контур фигуры, получившейся в итоге, определяется конфигурацией объекта. Кабель имеет вид маленькой трубы, потому при распиле выйдет фигура в виде 2-ух окружностей определенной толщины. При поперечном рассечении круглого железного прутка получится форма круга.

В электротехнике площадь ПС будет значить прямоугольное сечение проводника в отношении к его продольной части. Сечение жил всегда будет круглым. Измерение параметра осуществляется в мм2.

Начинающие электрики могут спутать поперечник и сечение частей. Дабы найти, какая площадь сечения у жилы, пригодиться учитывать его круглую форму и пользоваться формулой:

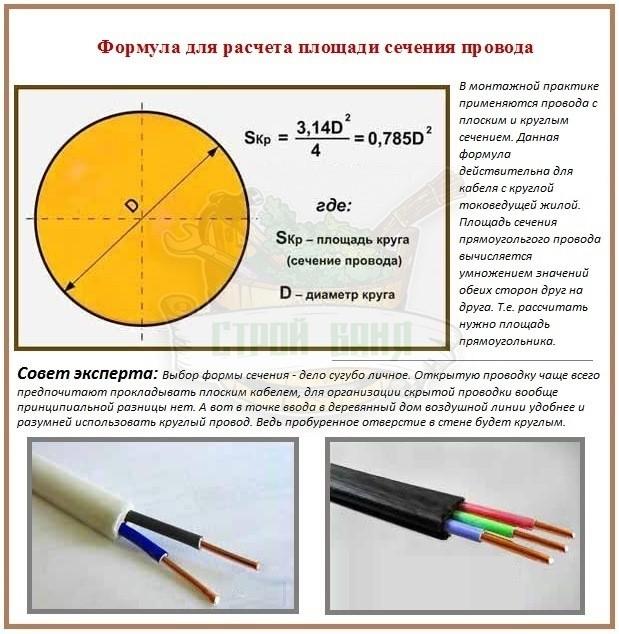

• S – площадь круга;
• π — неизменная величина 3,14;
• R – радиус круга.

Если известен показатель площади, просто отыскать удельное сопротивление материала производства и длину провода. Дальше рассчитывается сопротивление тока.

Для удобства расчетов исходная формула преобразуется:

1. Радиус – это ½ поперечника.
2. Для вычисления площади π множится на D (поперечник), разбитый на 4, либо 0,8 множится на 2 поперечника.

При вычислениях применяют показатель поперечника, так как его неверный подбор может вызвать перегрев и воспламенение кабеля.

Цели расчета

Рассчитывать характеристики площади сечения проводника нужно с несколькими целями:

• получение нужного количества электричества для запитки бытовых устройств;
• исключение переплат за неиспользуемый энергоэлемент;
• безопасность проводки и предотвращение возгораний;
• возможность подключения высокомощной техники к сети;
• предотвращение оплавления изоляционного слоя и маленьких замыканий;
• верная организация осветительной системы.

Среднее сечение провода для освещения – 1,5 мм2 для полосы, 4-6 мм2 на вводе.

Соотношение поперечника кабеля с площадью его сечения

Определение средством формулы площади поперечного сечения проводников занимает долгое время. В некоторых случаях уместно применять данные из таблицы. Так как для организации современной проводки применяется медный кабель, в таблицу вносятся характеристики:

Посмотрев данные в соответственных колонках, можно выяснить нужные характеристики для электролинии жилого строения либо производственного объекта.

Расчет сечения многожильного проводника

Многожильный провод представляет собой несколько отдельных жил. Расчет его сечения осуществляется следующим образом:

1. Находится показатель площади сечения у одной жилы.
2. Пересчитываются кабельные жилы.
3. Количество множится на поперечное сечение одной жилы.

При подключении многожильного проводника его концы обжимаются специальной гильзой с внедрением обжимных клещей.

Особенности самостоятельного расчета

Самостоятельное вычисление продольного сечения осуществляется на жиле без изоляционного покрытия. Кусок изоляции можно отодвинуть либо снять на отрезке, полученном специально для тестирования. Сначала пригодится найти поперечник и по нему отыскать сечение. Для работ применяется несколько методик.

С помощью штангенциркуля

Метод оправдан, если будут измеряться характеристики усеченного, либо бракованного кабеля. Например, ВВГ может обозначаться как 3х2,5, но практически быть 3х21. Вычисления выполняются так:

1. С проводника снимается изоляционное покрытие.

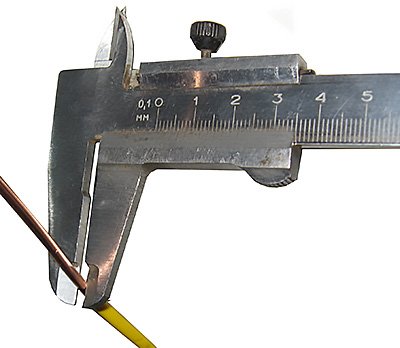

2. Поперечник замеряется штангенциркулем. Пригодится расположить провод между ножками инструмента и поглядеть на обозначения шкалы. Целая величина находится сверху, десятичная – снизу.
3. На основании формулы поиска площади круга S = π (D/2)2 либо ее облегченного варианта S = 0,8 D² определяется поперечное сечение.
4. Поперечник равен 1,78 мм. Подставляя величину в выражение и округлив итог до сотых, выходит 2,79 мм2.

Для бытовых целей пригодятся проводники с сечением 0,75; 1,5; 2,5 и 4 мм2.

С внедрением линейки и карандаша

При отсутствии специального измерителя можно пользоваться карандашом и линейкой. Операции производятся с тестовым образом:

1. Зачищается от изоляционного слоя участок, равный 5-10 см.

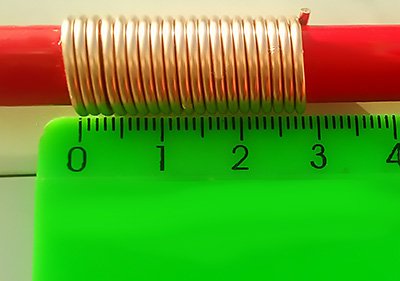

2. Получившаяся проволока наматывается на карандаш. Полные витки укладываются плотно, места между ними быть не должно, «хвостики» направляются ввысь либо вниз.
3. В итоге должно получиться определенное число витков, их нужна посчитать.
4. Намотка прикладывается к линейке так, дабы нулевое деление совпадало с первой намоткой.
5. Замеряется длина отрезка и делится на количество витков. Получившаяся величина – поперечник.
6. К примеру, вышло 11 витков, которые занимают 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм – поперечник кабеля. Сечение можно отыскать по формуле.

Точность вычислений определяется плотностью и длиной намотки.

Таблица соответствия поперечника проводов и площади их сечения

Если нет способности пройти тестирование поперечника либо выполнить вычисление при покупке, допускается применять таблицу. Данные можно сфотографировать, распечатать либо переписать, а потом использовать, дабы отыскать нормативный либо пользующийся популярностью размер жилы.

При покупке электрокабеля пригодится поглядеть характеристики на этикетке. Например, применяется ВВНГ 2х4. Количество жил – величина после «х». Другими словами, изделие состоит из 2-ух частей с поперечным сечением 4 мм2. На основании таблицы можно проверить точность инфы.

В большинстве случаев поперечник кабеля меньше, чем заявлен на упаковке. У юзера два варианта – использовать другой либо избрать с большей площадью сечения кабель по поперечнику. Выбрав 2-ой, пригодится проверить изоляцию. Если она не сплошная, узкая, различная по толщине, остановитесь на продукции другого изготовителя.

Определение сечения проводника на вводе

Уточнить номинальные характеристики можно в компании Энергосбыта либо документации к товару. Например, номинал автомата на вводе составляет 25 А, мощность употребления – 5 кВт, сеть однофазовая, на 220 В.

Подбор сечения осуществляется так, дабы допустимый ток жил за долгий период был больше номинала автомата. К примеру, в доме на ввод пущен медный трехжильный проводник ВВГнг, уложенный открытым методом. Наилучшее сечение – 4 мм2, потому пригодится материал ВВГнг 3х4.

После чего высчитывается показатель условного тока отключения для автомата с номиналом 25 А: 1,45х25=36,25 А. У кабеля с площадью сечения 4 мм2 характеристики продолжительно допустимого тока 35 А, условного – 36,25 А. В этом случае лучше взять вводный проводник из меди сечением 6 мм2 и допустимым предельным током 42 А.

Вычисление сечения провода для полосы розеток

Каждый электроприёмник имеет характеристики своей мощности. Они замеряются в Ваттах и указываются в паспорте или на наклейке на корпусе. Примером поиска сечения будет линия запитки для стиральной машины мощностью 2,4 кВт. При расчетах учитывается:

• материал провода и метод укладки – трехжильный ВВГнг-кабель из меди, спрятанный в стенке;
• особенности сечения – лучшая величина составляет 1,5 мм2, т.е. пригодится кабель 3х1,5;
• внедрение розетки. Если подключается только машинка-автомат, черт будет довольно;
• система защиты – автомат, номинальный ток которого 10 А.

Для двойных розеток применяется кабель из меди с сечением 2,5 мм2 и автомат номиналом 16 А.

Подбор сечения для трехфазной полосы 380 В с несколькими устройствами

Подключение нескольких видов домашней техники к трехфазной полосы предугадывает протекание потребляемого тока по трем жилам. В каждом из них будет наименьшая величина, чем в двужильном. На основании данного явления в трехфазной сети допускается использовать кабель с наименьшим сечением.

Например, в доме устанавливается генератор с мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. На основании значений таблицы выйдет, что среднее сечение кабеля – 8,4 мм2. На основании формулы высчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Дабы подсоединить генератор мощностью 20 кВт на трехфазную сеть 380 В нужен медный проводник, сечение каждой жилы которого 4,8 мм2.

Сечение проводов в домах старенькой застройки и предельная нагрузка

В многоэтажках русского периода применяется дюралевая проводка. С учетом правильного соединения узлов в распредкоробе, свойства изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

По мере надобности подключения техники с большой энергоемкостью в домах с проводкой из алюминия на базе мощности употребления подбирается сечение и поперечник жил. Все данные указаны в таблице.

Какой кабель избрать для квартирной проводки

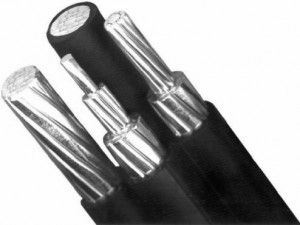

Невзирая на дешевизну дюралевых проводников, от их использования лучше отрешиться. Причина – низкая надежность контактов, через которые будут перейти токи. 2-ой повод – несоответствие сечения провода мощности современной домашней техники. Кабель из меди отличается надежностью, долгим сроком эксплуатации.

В квартирах и домах допускается применять провод с маркировкой:

ПУНП – тонкий проводник с медными жилами в ПВХ-оболочке. Рассчитан на напряжение номиналом 250 В при частоте 50 Гц.

Как найти сечение кабеля по поперечнику жилы

Непременно, информация о сечении кабелей может быть взята из бирки либо из маркировки на его оболочке. Но, далековато не всегда имеется бирка и маркировки. Казалось бы, хоть какой опытнейший практикующий электрик без усилий сумеет найти что за кабель "на глаз".

Но о некий точности такового определения можно гласить, имея изделия, сделанные в согласовании с действующими муниципальными эталонами (ГОСТом).

С изделиями-же, выпущенными по техусловиям (ТУ) заводов-изготовителей зрительное четкое определение сечения затрудняется тем, что многие современные производители его просто занижают (часто, достаточно значительно). Так, кабель с заявленным сечением 2,5 мм2 возможно окажется с чуть "дотягивающим" до 2 мм2 либо даже наименьшим.

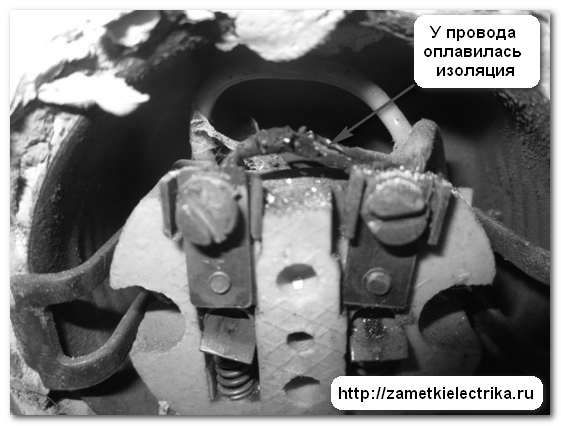

Последствия ошибочно подобранного (заниженного) сечения кабелей могут быть довольно суровыми. Несоответствующее токам его значение может быть предпосылкой недопустимого нагрева проводников кабельной полосы с последующим повреждением изоляции.

Расчет сечения кабеля по поперечнику его жил

Понятно, что определение площади поперечного сечения проводника как и любого тела цилиндрической формы может быть вычислено по формуле S=π*D2/4. Таким макаром, для его определения будет нужно выяснить поперечник проводника.

Проще всего, естественно будет измерить поперечник проводника, используя штангенциркуль либо микрометр, которые (в особенности последний) имеются далековато всех в распоряжении. Потому, ниже описан метод определения поперечника (и, соответственно сечения) провода без применения этих измерительных инструментов.

Будет нужно хоть какой предмет цилиндрической формы; как видно в примере на рисунке применяется обыденный карандаш. Проводник, сечение которого нужна найти наматывается на карандаш витком к витку как можно плотнее (принципиально). Количество витков может быть произвольным, но для большей точности определения поперечника рекомендуется выполнить более 10-15 витков.

Дальше, измеренную обыкновенной школьной линейкой либо рулеткой получившуюся длину намотки (в мм) и количество ее витков используя формулу выше и можно высчитать сечение проводника. Точность этого обычного метода определения нисколечко не уступает упомянутому выше с внедрением специфического измерительного инструмента.

Перейти на форум

Данный веб-сайт сотворен только в ознакомительных целях. Материалы ресурса носят справочный нрав.

При цитировании материалов веб-сайта активная ссылка на l220.ru неотклонима.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, сделанный на базе недействующих в текущее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Как найти сечение провода? Правила выбора, таблицы, советы.

В большинстве случаев людей интересует сечение проводов либо кабелей, которые необходимо проложить от этажа (подъезда) до электрощита квартиры, или от опоры ВЛ к подъездной панели (ВРУ) коттеджа либо дома. Более нередко мне задают вопросы об определении сечения проводов и кабелей для групповых нагрузок либо трехфазных движков.

Вправду, вопрос выбора сечения проводов и кабелей очень суровый, так как при недостающем сечении в проводнике будет большая плотность тока и провод начнет перенагреваться, тем разрушив изоляцию провода. Вот вам наглядный пример неверного сечения провода для вывода. Поглядите, что к этому привело.

Если мы желаем применять проволоку большего сечения, то необходимо выбирать ее правильно.

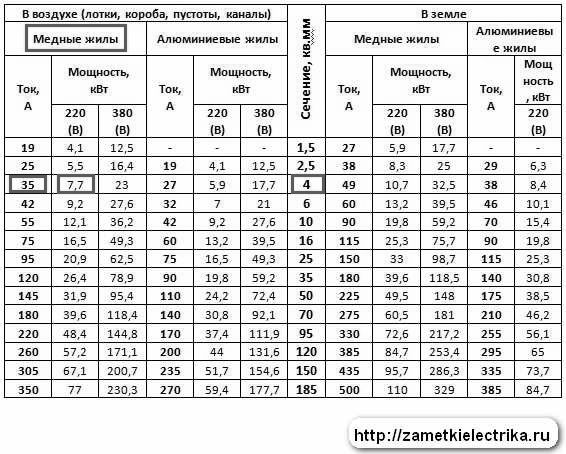

Для определения сечения провода либо кабеля воспользуемся таблицами ПУЭ (таблицы 1.3.4 — 1.3.11), в каких указаны продолжительно допустимые токи для медных и дюралевых проводов (кабелей, шнуров) разных типов изоляции (ПВХ, резина) и оболочек (ПВХ, свинец, нитрит, резина).

Петров Василий Александрович
Электромонтер 6 разряда, ООО "Петроэнергоспецмонтаж", 18 лет стажа

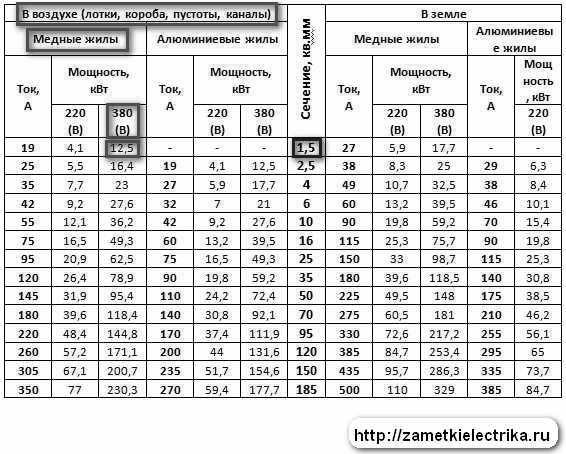

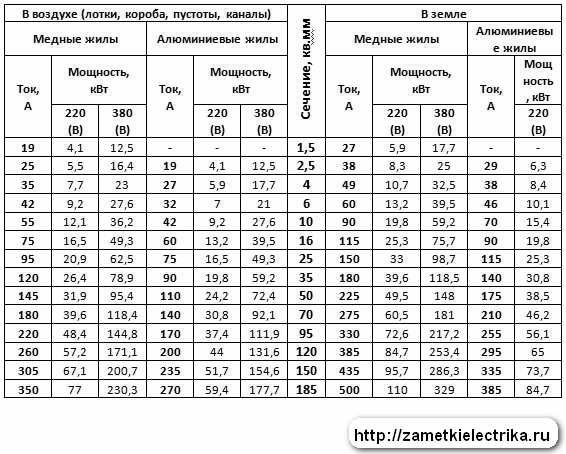

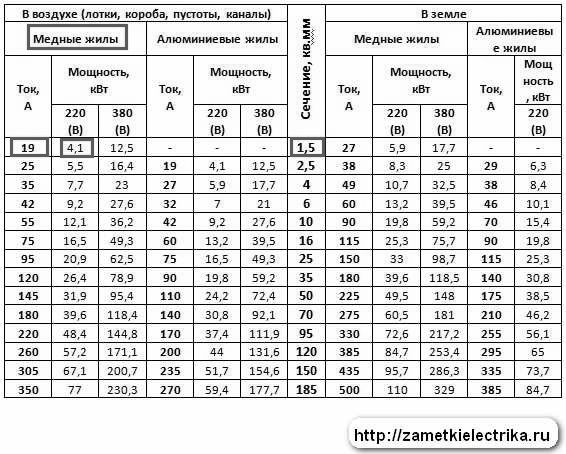

Специально вам из приведенных выше таблиц ПУЭ я составил общую таблицу, по которой вы просто сможете найти сечение трех-, четырех- и пятижильных проводов и кабелей на однофазовые (220В) и трех- фазные (380В) нагрузки. Для вас просто необходимо знать ток нагрузки либо ее мощность.

Примечание: в этой таблице мощность рассчитана при cosφ = 1.

На веревках я не тормознул, так как они изредка применяются при установке и подмене проводки. Длительные допустимые токи для SIP-кабелей можно отыскать в ГОСТ 31946-2012 (исключен из ГОСТ Р 52373-2005), таблица 10.

Кстати, желаю пользоваться случаем, дабы напомнить для вас, что запрещено применять кабели марки ПУНП и АПУНП (перейдите по ссылке и прочтите о них всю правду). Примеры несоответствия этих ветвей заявленному разделу приводятся не только лишь мной, но и посетителями веб-сайта.

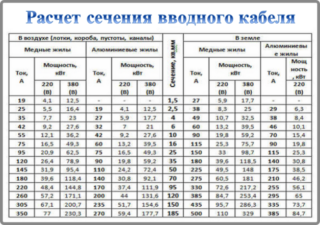

Как найти сечение вводного провода (кабеля) для квартиры либо личного дома?

Номинал входного выключателя нужно согласовать с энергоснабжающей организацией. Без помощи других поменять его номинал запрещено, так как это оказывает влияние на избирательность срабатывания защитных устройств, установленных в силовой цепи в ВРУ либо ТП, также на назначенную мощность для определенной квартиры либо дома.

Смирнов Константин Юрьевич
Мастер участка электросетей, ООО "Петроэнергоспецмонтаж"

Номинал вводной машины можно выяснить в энергоснабжающей организации либо в выданных технических критериях (ТУ) на подключение к сетям.

Представим, по ТУ назначенная мощность для личного дома составляет 5 (кВт) однофазовой мощности 220 (В), а номинал вводной машины должен быть 25 (А).

Все просто. Зависимо от типа проводки (в воздухе либо на земле), материала проводов и напряжения мы избираем такое сечение, дабы допустимый неизменный ток кабеля превосходил номинальную мощность входной машины.

Кабель ввода в дом планируем выполнить с трехжильным медным знаком ВВГнг и проложить открыто. Выходит, что его сечение должно быть более 4 кв. Мм, т.е нужно приобрести кабель ВВГнг (3х4).

Но тут рекомендую вспомнить такое понятие, как «условный ток отключения» автомата. Подробнее об этом в статье Времятоковые свойства машин. Выходит, что автомат с номинальным током 25 (А) имеет «ток условного отключения» 1,45 · 25 = 36,25 (А). При таком токе холодная машина отключится приблизительно через 60 минут (1 час). Это означает, что при выборе сечения силового кабеля это нужно учесть.

Белухин Сергей Геннадьевич
Электромеханик 4 разряда ООО "Петроэнергоспецмонтаж"

В моем примере кабель с поперечным сечением 4 мм2 имеет неизменный ток 35 (А), а «условный ток отключения» — 36,25 (А). В принципе, разница между ними маленькая — можно и так бросить. Но я бы посоветовал применять входной кабель сечением 6 мм2 с номинальным неизменным током 42 (А).

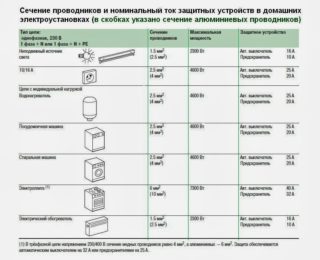

Как найти сечение кабеля либо провода для розеточных линий?

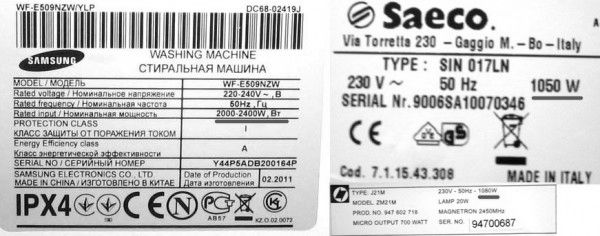

Каждое электрическое устройство имеет свою установленную мощность и указывается в паспорте либо на наклейке. Единица измерения — ватт (Вт).

Допустим, нам необходимо избрать линию питания для стиральной машины мощностью 2,4 (кВт). Кабель планируем выполнить с трехжильным медным марки ВВГнг и упрятать. Выходит, что его сечение должно быть более 1,5 мм квадрата, т.е нужно приобрести кабель ВВГнг (3х1,5).

Если к этой розетке подключена только стиральная машина, можно бросить кабель ВВГнг избранным (3х1,5). Этот кабель нужно защитить автоматом с номинальным током 10 (А).

Но я считаю нецелесообразным применять розетку только для одной стиральной машины. Вероятнее всего, вы возжелаете взять с собой фен, электрическую бритву либо утюг. Потому для всех выходных линий рекомендую проложить медный кабель сечением 2,5 квадратных метра и защитить линию автоматом на 16 (А).

Как найти сечение провода (кабеля) для трехфазного мотора?

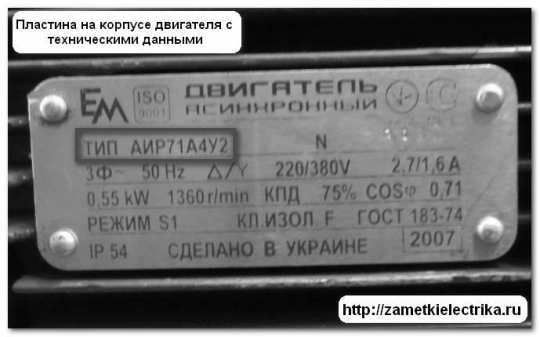

Возьмем другой пример. Допустим, у нас на даче имеется трехфазный асинхронный мотор типа АИР71А4У2 мощностью 550 (Вт), обмотки которого соединены звездой на напряжение 380 (В). Для этого нам необходимо избрать и найти сечение силового кабеля.

Соблюдайте номинальный ток мотора при соединении звездой, обозначенный на паспортной табличке. Это 1,6 (А).

Если на корпусе мотора нет этикетки, данные можно отыскать в справочных таблицах.

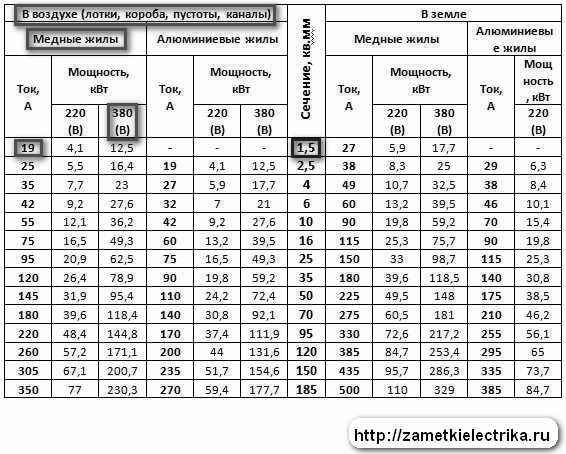

Планируем приобрести медный силовой кабель, проложим в воздухе. Ищем надлежащие строчки в моей таблице и находим подходящий раздел.

Получаем 1,5 кв мм.

Сечение силового кабеля мотора также видно по его мощности. Все то же самое.

В статье Расчет сечения кабеля (провода) я тщательно обрисовал, как высчитать сечение при помощи программы Электрик. А еще рекомендую прочесть статью о том, как найти сечение кабеля по поперечнику.

После определения сечения нужно перейти к выбору марки проводов и кабелей.

PS Надеюсь, я для вас растолковал материал и сейчас вы можете без помощи других найти сечение провода либо кабеля.
