Естественно, что без сопротивления не обходится ни одна электронная схема. Кое-где нужно ограничение протекающего напряжения по той либо другой дорожке, а время от времени нужен оборотный процесс — вообщем, способности схожих частей очень значительны. И если рассматривать эти составляющие, произведенные в советское время, то никаких вопросов по их чертам не появлялось — номинал был прописан в обозначении на корпусе, все было максимально понятно.

А вот с приходом на радиорынок таких современных частей, как резисторы, маркировка которых обозначается с помощью полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову — как найти сопротивление по этим цветным линиям? Ведь для того, дабы найти номинал подобного элемента по его цветовой маркировке, нужно пересмотреть неограниченное количество таблиц и иной литературы. И это при том, что некоторые производители пробовали ввести дополнительно к тому же свои обозначения.

На данный момент, когда система производства и обозначений сопротивлений стандартизирована, естественно, цветная маркировка резисторов помогает определять номинал частей, но все таки без некоторых таблиц при всем этом не обойтись.

Необходимо испытать осознать, как найти номинал резистора, будь то элемент на 10 кОм либо на 25, который находится перед очами, без использования дополнительных устройств, обращая внимание только только на цветовую маркировку.

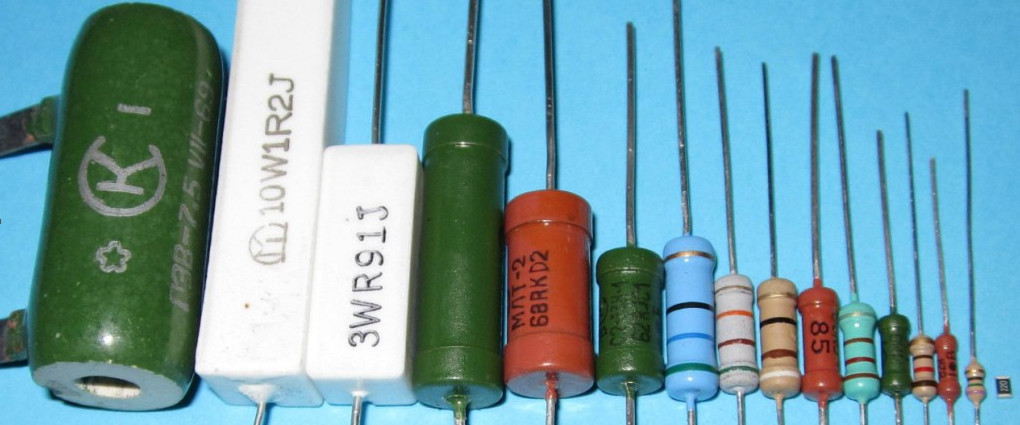

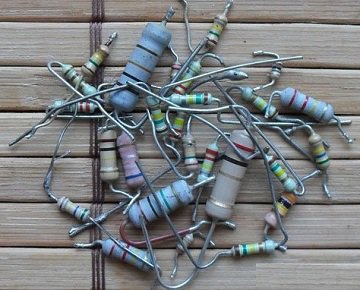

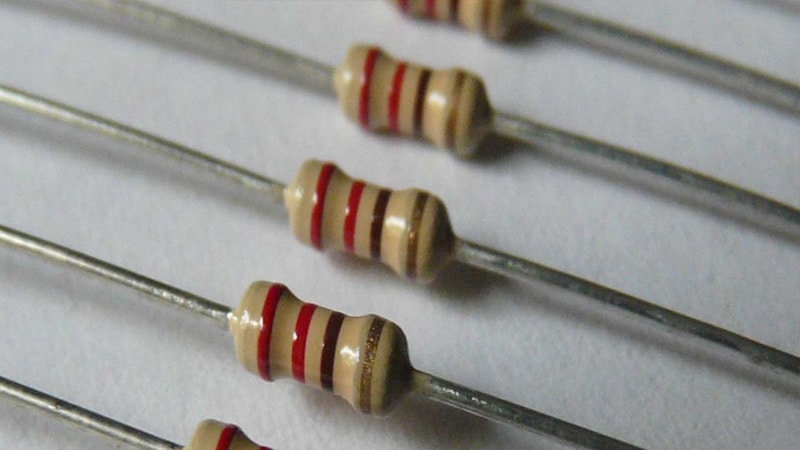

Обилие резисторов

Цветовая маркировка

Если разобраться, то определение сопротивления резистора не так и проблематично. Согласно введенным эталонам, на подобные элементы наносится различное количество цветовых полос зависимо от номинала. Их число может быть от 4 до 6, и любая из них несет свою информацию.

Но, не много знать цвета и их последовательность. Чтение обозначений тоже имеет свои аспекты. Например, для правильного определения номинала резистора по полоскам нужно расположить его так, дабы полоса с цветом металлика, находилась по правую сторону. А при отсутствии схожей — группа полос по левую.

Дальше чтение цветовой маркировки резисторов происходит зависимо от количества нанесенных колец:

• Три кольца — малое количество. Погрешность такового обозначения сопротивлений может составить 20 %. 1-ые два кольца будут означать значение, а третье — это показатель множителя маркировки резисторов.
• Четыре кольца — расчет делается схожим предшествующему методом, только 4-е обозначит отклонение. При схожем обозначении растет точность определения номинала, и погрешность составит уже всего 5-10%.
• 5 колец — тут показателем являются уже три первых числа, а дальше, 4-е — множитель, а 5-е — отклонение. Погрешность при схожем обозначении составляет менее 0.005%.
• Последний вариант является самым четким и маркируется шестью кольцами. Цветная маркировка читается аналогично предшествующему варианту, при всем этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой греется корпус элемента.

Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообщем не содержат обозначений шестого кольца.

Также нередко на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может смотреться так: 10 — 1 Ом, либо 1К0 — 1 кОм.

Таблица универсальных цветов

Универсальные цвета

Существует таблица, с указанием универсальных цветов, с помощью которой читается маркировка резисторов по полоскам. Выписав раздельно числовое обозначение каждой из полос сопротивления, можно найти номинал элемента довольно точно. Обозначения цветов смотрятся следующим образом:

• Черный — 0;
• Карий — 1;
• Красный — 2;
• Оранжевый — 3;
• Желтоватый — 4;
• Зеленоватый — 5;
• Синий — 6;
• Фиолетовый — 7;
• Сероватый — 8;
• Белоснежный — 9;
• Серебристый — «-1»;
• Золотистый — «-2».

Для того дабы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.

Примеры чтения по цветной маркировке

Пример для общего осознания цветовой маркировки

На данном изображении видно наличие полос зеленоватого, кофейного, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленоватая и коричневая полоса составляют значение 51. Дальше идет красноватая полоса множителя, который обозначает число 2. И последняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно разглядеть более непростой вариант цветовой маркировки с пятью цветными полосами. Для примера возьмем последовательность полос — зеленоватый, красный, черный, белоснежный, серебристый. Три первых числа, которые являются значением, это 520. Дальше идет множитель 9 и отклонение «-1». Произведя легкие расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Естественно, намного удобнее и проще выяснить размер номинального сопротивления в омах, если под рукою есть компьютер либо хоть какой девайс, на который установлена особая программка — калькулятор цветовых обозначений. Схожее программное обеспечение производит нужный подбор и устраняет от необходимости создавать расчеты. Все, что необходимо — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после этого программка сама высчитает и выдаст на экран информацию по номиналу этого элемента.

Чтение 6-ти полосных маркировок резисторов

Отличия от эталонов в маркировках

Естественно, фактически все производители наносят цветовую маркировку в согласовании с введенными эталонами. Но есть и исключения.

Например, компания Phillips, которая практикуется на электронике, как бытового, так и промышленного использования, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только лишь номинал резистора, но также несут информацию и о технологии производства того либо другого элемента, также о некоторых свойствах компонент. В схожих обозначениях смысл имеет не только лишь необычное размещение колец, но и даже цвет резистора, а конкретно его корпуса.

Очередной пример конфигурации стандартных маркеров, обозначающих номиналы резисторов по цветам — CGW и Panasonic. Эти конторы также наносят цветовые кольца в собственной последовательности, не подчиняясь принятым нормам.

Естественно, для потребителя подобные конфигурации в нанесении маркеров очень неудобны, но конторы, их использующие, разъясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных частей при выходе их из строя. Может быть, по-своему, они и правы.

Дополнительная информация

Как уже упоминалось, может быть нанесение инфы на корпус сопротивления и в более понятном, буквенно-числовом виде. Схожее обозначение может быть только при условии наличия таковой способности, другими словами, если корпус резистора имеет более большой размер. Ведь достаточно проблематично нанести читаемые числа на элемент размером в 2 мм. Конкретно по этой причине и были приняты эталоны цветовой маркировки.

Как, наверняка, уже стало ясно, прочитать информацию, которую несут полосы на сопротивлении по цветам (другими словами осознать, как найти номинал резистора), не так и трудно. Главное, дабы под рукою были нужные таблицы. Ну а если же имеется возможность пользоваться программкой, таковой как калькулятор цветовых маркировок резисторов, то тогда вообщем любые вопросы, связанные с расшифровкой, отпадают.

В заключение можно добавить, что схожее обозначение имеет свои достоинства — оно никогда не стирается с корпуса, как это было в случаях с русскими резисторами, а поэтому эти элементы всегда подлежат идентификации.

Используем цветную маркировку резисторов для определения их сопротивления

Необходимость использования цветовой маркировки радиокомпонентов связана с их малыми габаритами. Например, резистор типа CF (российский аналог С1-4) мощностью 0.125 Вт либо 0.25 Вт (выполнение Мини) имеют длину 3.2 и поперечник 1.8 мм. Прочесть маркировочную надпись на таком приборе нереально.

Правила нанесения цветовой маркировки резисторов регламентируются требованиями ГОСТ 175-72 и Публикации 62 Интернациональной Электротехнической Комиссии (МЭК, IEC). В согласовании с правилами цветная маркировка в виде колец наносится на корпуса неизменных резисторов с проволочными выводами. Таковой вид маркировки позволяет уверенно считывать величины в любом положении.
1-ое цветное кольцо сдвинуто в сторону 1-го из выводов. В случае, когда размеры корпуса либо другие предпосылки не позволяют выполнить схожее размещение, для обозначения первой полосы применяют увеличенную (двукратную) ширину. Читаются полосы, начиная с первой, слева — вправо.

Если первую метку найти все таки не удается, за натуральную величину принимается сопротивление, показавшее соответствие стандартному ряду.

Универсальная таблица цветов

В базу цветной маркировки резисторов положена универсальная таблица, в какой каждому из цветов совершенно точно соответствует цифра.

Эта таблица соответствия применяется для считывания цифр номинала и десятичного показателя. Для удобства шифровки сопротивлений в таблицу введены числа -1 и -2 для десятичного множителя.

Стандартные ряды номиналов

При определении сопротивления резистора нужно держать в голове, что номинал может соответствовать одному из 6 стандартных рядов по ГОСТ 2825-67. Любой из них рассчитан для определенного допуска по номиналам.

Ряд E6, допустимое отклонение±20%

10; 15;22; 33; 47; 68.

10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68; 82.

[attention type=red]Для рядов E48, E96, и E192 наибольший допуск составляет±2%, ±1% и ±0.5% соответственно[/attention]

Номиналы в рядах рассчитаны с учетом перекрытия за счет отличия, разница между примыкающими позициями меньше двойного допуска. Номиналы каждого из рядов соответствуют членам геометрической прогрессии с показателем 10 1/k, где k – характеристическое число ряда (для E12 k=12, для E48 k=48 и т.д.)

Кратные сопротивления могут быть получены методом умножения приведенных величин на степени числа 10.

Для рядов с малыми допусками типично наличие в величинах сопротивлений 3-х означающих цифр, что определяет некоторые особенности цветовой маркировки.

Стандартная цветовая маркировка резисторов

Для всех типов неизменных резисторов с гибкими выводами используются системы маркировки с 3, 4, 5, и 6 цветными кольцами.

Цветная маркировка с 3-мя полосами

Эта система маркировки применяется только для резисторов с допустимым отклонением ±20%. Цвета полос соответствую универсальной таблице, приведенной выше. Первыми 2-мя полосами маркируется сопротивление, 3-я полоса показывает показатель десятичного множителя.

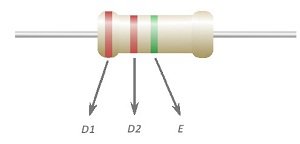

В согласовании с приведенными на рисунке обозначениями сопротивление резистора определяется следующим образом

R = (10D1 + D2) * 10E

[blockquote_gray]Механизм работы симистора позволяет применять оборотную связь. Такое действие можно сопоставить с работой двери в метро. Конкретно этой особенностью и разъясняется обширное использование регулятора мощности на симисторе в разных схемах регулирования.

До того как приниматься за изготовка простого импульсного питающего устройства, нужно ознакомиться с его принципными схемами. Практические советы по выбору главных частей для сборки можно изучить тут.[/blockquote_gray]

Для показанного резистора величина сопротивления:

D1 (красное кольцо) = 2

D2 (красное кольцо) = 2

E (зеленоватое кольцо) = 5

R = (20+2)*105 = 2200000 Ом = 2.2 Мом

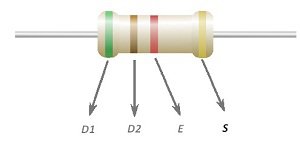

Маркировка 4-мя цветными кольцами

Такая система маркировки применяется для резисторов номинальных рядов E12 и E24. Как и в случае с шифровкой 3-мя кольцами 1-ые два применяются для указания номинала, третье – величины показателя десятичного множителя. 4-ое цветное кольцо отражает допуск по сопротивлению. Для рядов E12 и E24 используются только два цвета последней полосы серебристый для маркировки допуска ±10% (E12) и золотистый – допуска ±5% (E24).

R = (10D1 + D2) * 10E ± S

Номинал приведенного на рисунке резистора:

R = (50+1)*102=5100Ом = 5.1Ком ± 5%.

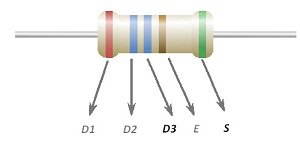

Цветная маркировка 5-ю полосами

Для маркировки резисторов с допусками наименее 5%, номинал которых содержит 3 означающих числа, применяют нанесение на корпус 5-ти цветных полос. Принцип считывания сопротивления остается постоянным – 1-ые 3 полосы обозначают числа номинального ряда, 4-ая – величину десятичного множителя, 5-ая – допуск.

R = (100D1 + 10D2 + D3) * 10E ± S

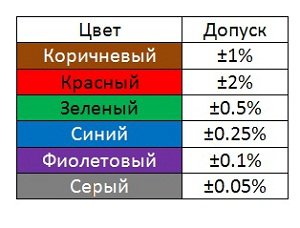

Цветовые обозначения допусков для номинальных рядов E48 (±2%), E96 (±1%) и E192 (±0,5%), также прецизионных резисторов сведены в таблицу:

Внедрение универсальной таблицы цветов и таблицы цветового обозначения допусков дает следующую расшифровку маркировки приведенного на рисунке резистора:

R = (200+50+5)*101 = 255*10 = 2550 Ом = 2.55кОм ± 0.5%

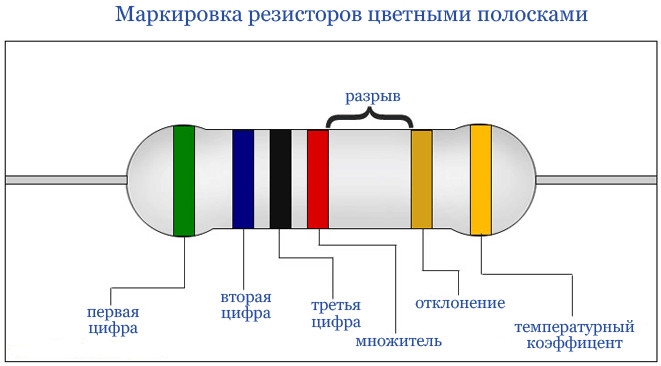

Внедрение 6-ти цветных колец для маркировки резисторов

Не считая номинала и допуска в цветной маркировке резисторов может быть приведен таковой принципиальный параметр, как ТКС.

[attention type=yellow]ТКС — температурный коэффициент сопротивления, указывает наибольшее значение, на которое может поменяться сопротивление резистора при изменении температуры на 1 градус.[/attention] Для маркировки на корпусе величина ТКС показывается в ppm/OC. Величина ppm (аббревиатура parts per million) отражает миллионные толики номинала резистора.

[blockquote_gray]Для организации домашнего освещения более пользующимся популярностью вариантом выключателя стал двухклавишный. Это разъясняется его широким диапазоном использования и высочайшим уровнем экономии ресурсов, как вещественных, так и энергетических. Дабы верно подключить двухклавишный выключатель света, не будет нужно особенных познаний, довольно отлично приготовиться и придерживаться схемы установки.

Микроволновка — часто встречающийся бытовой электроприёмник в каждом доме. При появлении поломок, совершенно не непременно нести её в сервисный центр, а полностью может быть выполнить ремонт в домашних критериях, за ранее исследовав устройство и механизм работы СВЧ-печи.[/blockquote_gray]
Таблица соответствия цветов маркировочных колец и величин ТКС приведена ниже.

Пример цветной маркировки резисторов с внедрением 6 колец показан ниже. При использовании таковой системы обозначений считывание номинала и допуска ничем не отличается от варианта пятизначной цветной маркировки. Шестая полоса указывает ТКС резистора.

R = (100D1 + 10D2 + D3) * 10E ± S (Appm/OC)

Расшифровка обозначения для приведенного на рисунке резистора дает следующие результаты:

R= (500+6+2)*101 = 5620Ом = 5.62кОм ± 1% (10 ppm/OC)

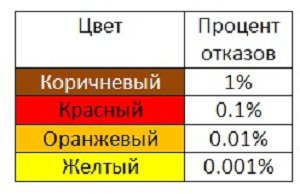

Шестое цветное кольцо маркировки может быть применено для отображения инфы о надежности резистора. В данном случае ширина шестого кольца должна превосходить все другие в 1.5 раза. Показатель надежности рассматривается как процент отказов элемента на 1000 часов работы. Нормируемые величины надежности и их цветные обозначения представлены в следующей таблице

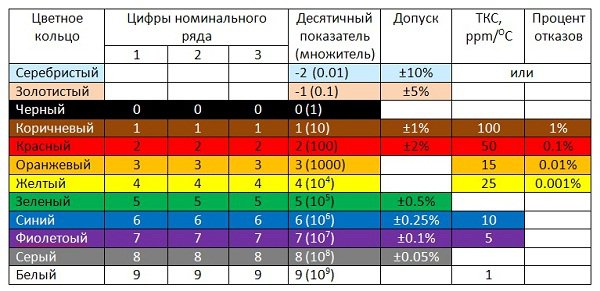

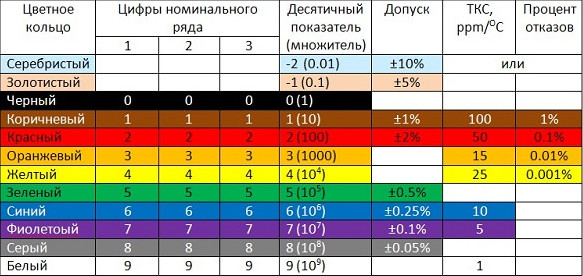

Сводная таблица цветной маркировки резисторов

Для каждодневного применения в качестве подручного материала для работы с цветной маркировкой резисторов комфортно свести разрозненные таблицы для считывания чисел номинального ряда, десятичного показателя, допусков и ТКС в единую.

Приведенные правила маркировки справедливы для большинства непроволочных резисторов с гибкими выводами.

Особенности маркировки проволочных резисторов

Цветная маркировка проволочных резисторов подчиняется этим же требованиям и правилам, что и система обозначений неизменных резисторов на базе других технологий. Отличие в маркировке заключается в следующем:

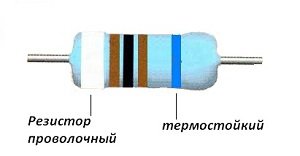

• 1-ая широкая белоснежная полоса не заходит в маркировку номинала, а обозначает технологию производства – резистор проволочный;
• десятичные характеристики более 4 не применяются;
• последняя цветная полоса может указывать на особенные характеристики резистора (например, его огнестойкость).

[attention type=green]Есть также отличия в допустимых отклонениях проволочных резисторов от резисторов других технологий.[/attention]

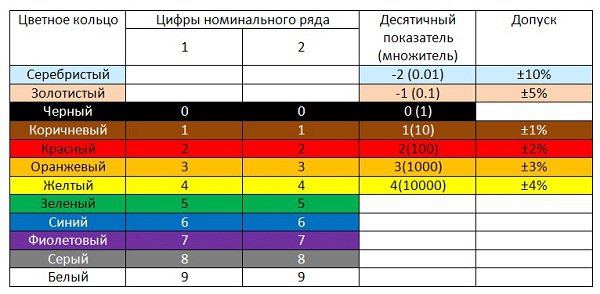

Сводная таблица цветного отображения номиналов и допусков проволочных резисторов представлена ниже.

Необычная цветная маркировка привезенных из других стран резисторов

Некоторые компании используют в дополнение к эталонам, установленным Публикацией 62 IEC, собственные правила цветовой маркировки резисторов.

Компания Phillips употребляет цвет не только лишь для маркировки главных черт резисторов. Цвет корпуса резистора и обоюдное размещение полос маркировки несут информацию о технологии и особенных свойствах компонент.

В целом эталоны цветовой маркировки производятся всеми ведущими глобальными производителями электронных компонент. Это существенно упрощает идентификацию номиналов и главных характеристик резисторов с гибкими выводами и работу как промышленного производителя электронной аппаратуры, так и радиолюбителя.

Почему резисторы обозначают цветом?

Посреди первых познаний, которые вы получаете, начиная разбираться с электроникой – это как определять номинал резистора. Монтируемые в отверстия (выводные) резисторы имеют цветовую шифровку, а новенькие обычно начинают конкретно с таких. Но почему они маркируются конкретно так? Кажется, что эти полосы существовали всегда, как красные знаки, запрещающие проезд, либо жёлтые полосы в центре дороги [такая разметка принята в США / прим. перев.] – но по сути, это не так.

До 1920-х годов производители размечали составляющие, как придётся. Позже в 1924 году 50 производителей радиодеталей Чикаго слились в торговую группу. Они приняли решение дать всем членам группы общий доступ ко всем патентам. Практически сходу название ассоциации сменили с «объединения производителей радио» на «ассоциацию радиопроизводителей» [Radio Manufacturer’s Association] либо RMA. Это название ещё сменится пару раз до того времени, пока не остановится на варианте EIA, либо союз электронной промышленности. Причём EIA уже не существует – его раскидало на несколько разных подразделений, но об этом в другой раз.

А на данный момент мы поведаем, как цветовые полосы просочились на каждый монтируемый в отверстие резистор от каждого производителя в мире.

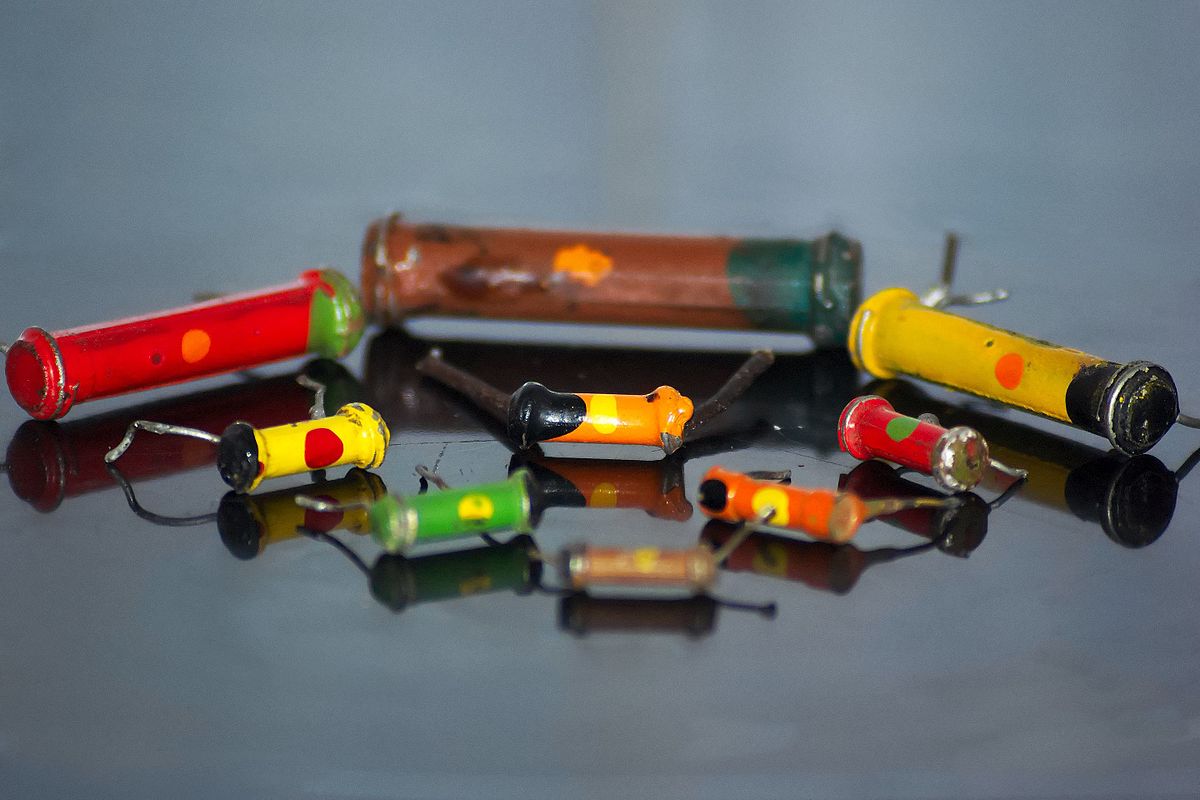

Поначалу точки, позже полосы

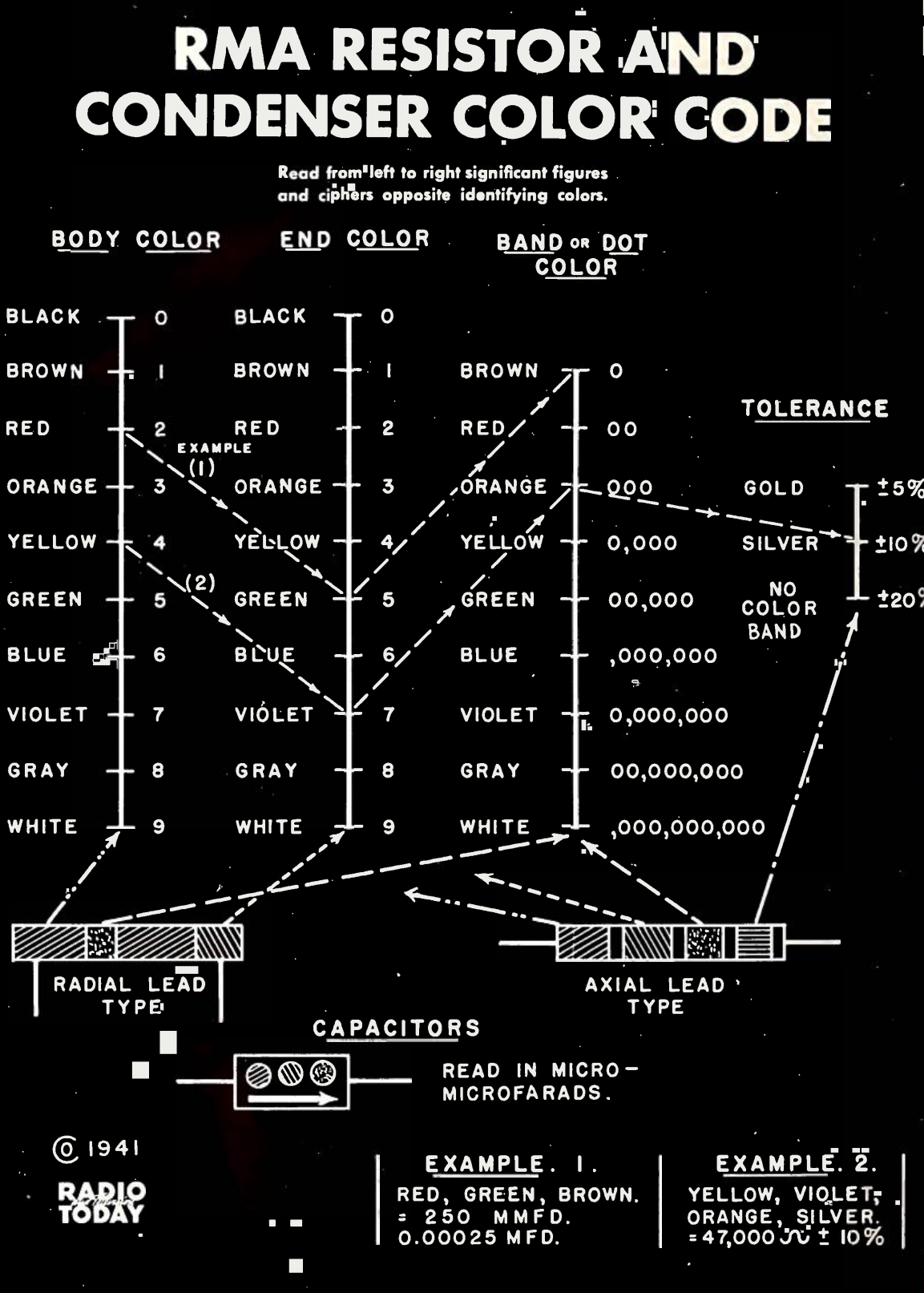

К концу 1920-х RMA занималась установкой эталонов, одним из которых был эталон цветового кодировки. Неувязка была в том, что маркировка маленьких компонент – задачка тяжелая, в особенности для 1920-х.

Решением стали цветовые полосы, но не совершенно такие, как знакомые нам сейчас. Эталон шифровки был таким же, но весь корпус резистора служил первой полосой. А позже было ещё две-три полосы, обозначавшие другие данные по номиналу. Время от времени заместо третьей полосы была точка. Потому большая часть резистора имела цвет первой полосы. Кончик резистора был 2-ой полосой, а точка обозначала множитель. Радио, использующие эту схему, начали появляться в 1930-х. Вот таблица цветовой шифровки из ежегодника Radio Today 1941 года:

В рекламе резисторов в этом журнальчике аккуратненько отмечали, что их шифровка соответствует эталонам RMA. Скоро шифровка распространилась и на конденсаторы.

Точка же, будучи расположенной на цилиндре, могла оказаться спрятанной от наблюдающего, зависимо от положения резистора. Потому равномерно все перебежали на полосы.

Цвета должны были идти по порядку видимого диапазона (red, orange, yellow, green, blue, indigo, violet), но в RMA отказались от цвета индиго, так как многие не могли различить синий, голубой и фиолетовый; индиго вообщем цвет третьесортный, и Ньютон включил его в перечень, судя по всему, благодаря собственному энтузиазму к оккультизму.

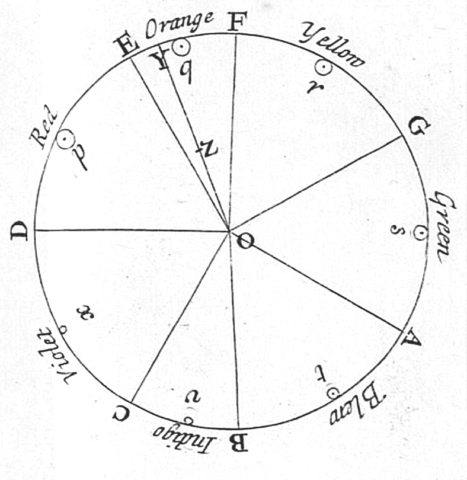

Цветовой круг по Ньютону

В конечном итоге остаётся четыре варианта, потому тёмные цвета обозначают нижний край (чёрный и карий), а калоритные – верхний (сероватый и белоснежный).

И, естественно, это совсем не помогало людям, не различающим цвета. Можно было просто измерить отдельный резистор с помощью измерительного устройства, но если он уже был в составе схемы, это было труднее выполнить.

Откуда взялись ряды номиналов

В 1952 году Интернациональная электротехническая комиссия (IEC), ещё одна группа, определявшая эталоны, обусловила номинальные ряды для электронных компонент, определяющие, каких номиналов бывают резисторы, так, дабы получить равномерное их рассредотачивание на логарифмической шкале. Если это для вас не очень понятно, разглядите таковой пример.

Ряд E12 применяется для резисторов с допуском в 10%, а значений в промежутке от 1 до 10 у него 12 штук (поэтому и «E12»). Базисные значения:

1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2

Потому можно отыскать резистор на 4,7 кОм либо 47 кОм, но не на 40 кОм.

Направьте внимание на допуск. Номинал резистора на 39 кОм может отличаться на 3,9 кОм в ту либо другую сторону. К примеру, он может иметь сопротивление 42,9 К, потому резистор на 40 кОм не имеет смысла. Так как резистор на 39 кОм в любом случае возможно окажется резистором на 40 кОм. И напротив, резистор на 47 кОм может иметь реальное сопротивление в 42,3 кОм, что меньше, чем наибольшее сопротивление для резистора на 39 кОм.

Как и следовало ждать, чем меньше допуск, тем больше количество значений в ряду номиналов. При допуске в 2%, например, применяется ряд E48, где от 1 до 10 умещается 48 значений (и если вы подумаете, что ряд E96 применяется для допусков в 1%, то будете правы). При использовании E48 значениями, близкими к 40 кОм, будут 38,3 кОм и 40,2 кОм. Это максимум 39,06 для нижней величины и минимум в 39,2 для верхней.

В следующий раз

В следующий раз, когда вы возьмёте резистор и прочтёте его цветовую шифровку, вы сможете вспомнить эту историю. Наследство цветовых полос распространяется и на составляющие поверхностного монтажа, но не как цвет, как три числа, обозначающие 1-ые два числа и множитель. Сейчас многие электронные составляющие типа беспроводных модулей либо литиевых аккумов применяют DataMatrix – двумерный матричный штрихкод типа QR. Умопомрачительно, что у всех компонент нет какого-нибудь микроштрихкода, на который можно было бы навести телефон и получить по ним полную справочную информацию. Может быть, когда-то будет и такое.
