Приложение 1 Цветовая маркировка маленьких резисторов неизменного сопротивления
На неизменных резисторах в согласовании с ГОСТ 28883-90 и требованиями Публикации 62 МЭК маркировка наносится в виде цветных колец. Каждому цвету соответствует определенное цветовое значение.
Цветовые маркировочные полосы на российских резисторах смещены к одному из выводов и читаются слева вправо. Если размеры резистора не позволяют расположить маркировку поближе к одному из выводов, ширина полосы первого знака делается приблизительно вдвое обширнее других (см. рис. 1.1…1.3).
Цветовые маркировочные полосы на забугорных резисторах также смещены к одному из выводов и читаются слева вправо, при этом последняя правая полоса разделена приблизительно, на двойное расстояние, чем прошлые. Если размеры резистора не позволяют расположить маркировку поближе к одному из выводов, ширина последней полосы делается приблизительно вдвое обширнее других.
Резисторы с малой величиной допуска (0,1-10%) маркируются пятью цветовыми кольцами. 1-ые три – численная величина сопротивления в омах, 4-ое кольцо – множитель, 5-ое – допуск.
Резисторы с величиной допуска ±20% маркируются 4-мя цветовыми кольцами. 1-ые три – численная величина сопротивления в омах, 4-ое кольцо – множитель.
Незначащий ноль в 3-ем разряде и величина допуска не указываются. Потому такие резисторы маркируются 3-мя цветовыми кольцами. 1-ые два – численная величина сопротивления в Омах, третье кольцо – множитель.
Мощность резистора определяется приблизительно по его размерам.
Некоторые компании используют цветовое кодирование для отличия резисторов, изготавливаемых по эталонам MIL, от резисторов промышленного и бытового предназначения или обозначения ТКС для различия проволочных резисторов и неизменных (см. рис. 1.1).

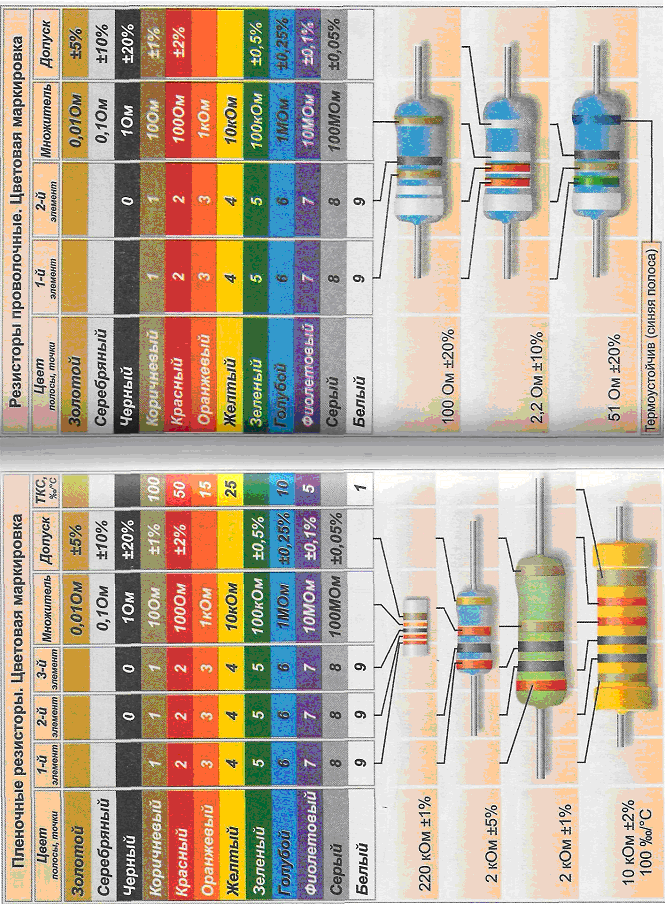

Рис. 1.1. Сведения о цветовой маркировке пленочных и проволочных резисторов

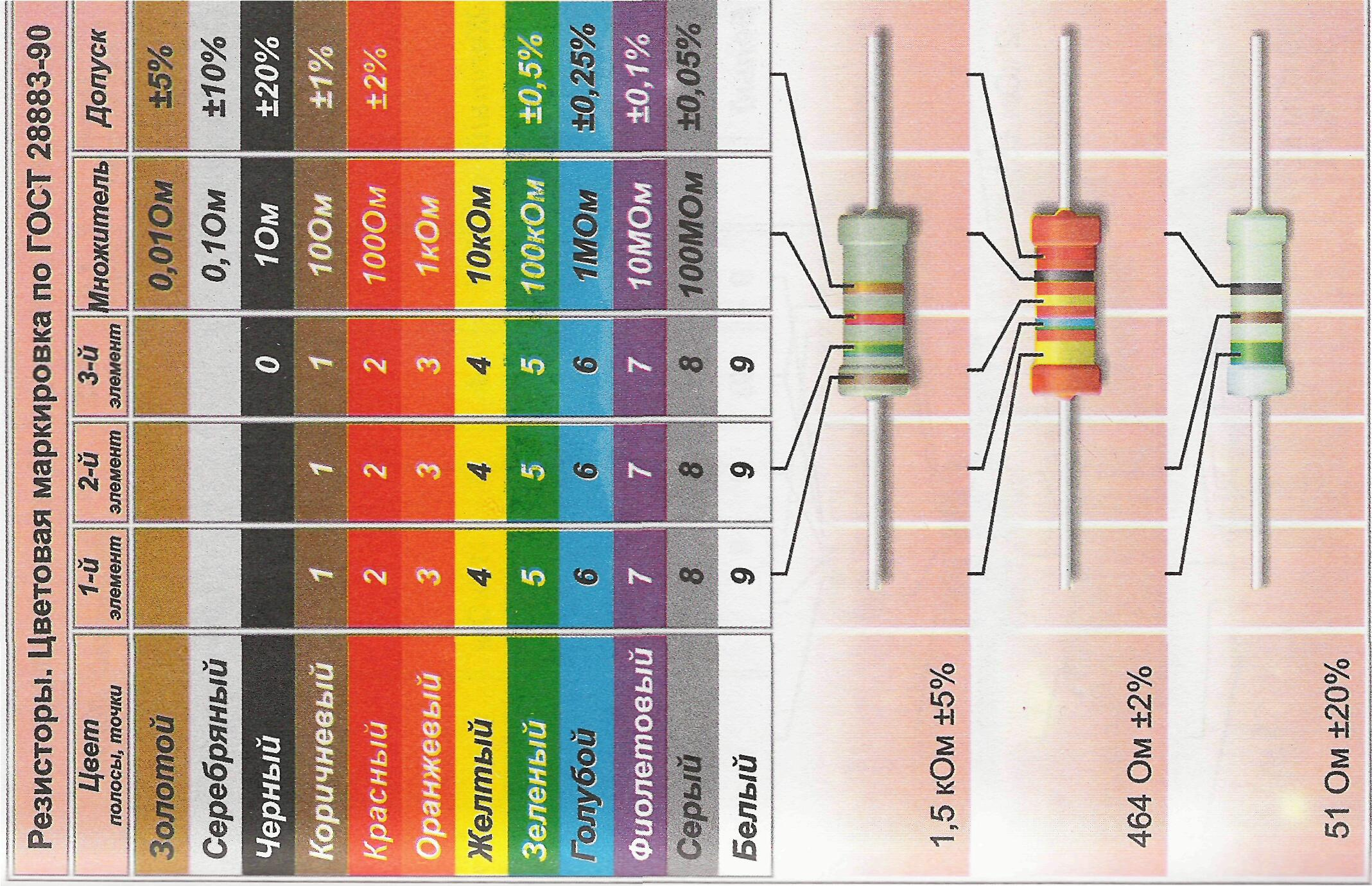

Рис. 1.2. Сведения о цветовой маркировке резисторов по ГОСТ 28883-90
Рис. 1.3. Сведения о маркировке неизменных резисторов
Маркировка буквенно-цифровая

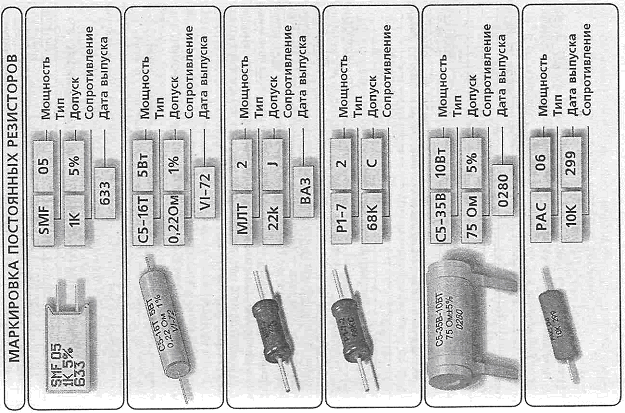

В маркировке, которая наносится на корпус резистора, указывается (на российских резисторах, если позволяют размеры, мощность), величина сопротивления и допуск, а для российских к тому же дата выпуска (см. рис. 1.4).
1-ый элемент буквенно-цифровой код, указывающий тип (серию) резистора.
2-ой элемент цифровой код, указывающий на величину очень рассеиваемой мощности (может не указываться).
3-ий элемент буквенно-цифровой код, указывающий на величину сопротивления в омах. Согласно ГОСТ 28884-90, установлено 6 рядов номинальных сопротивлений: Е6, Е12, Е24, Е48, Е96, Е192 (цифра после буковкы «Е» — это число номинальных значений в данном ряде см. табл. 1.1).

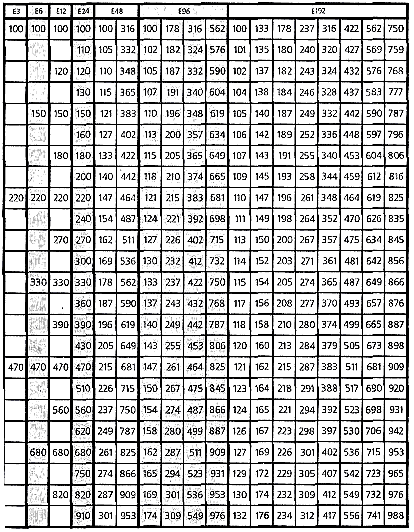

Стандартные ряды номинальных величин
4-ый элемент – буковка, обозначающая величину допуска в процентах.
Величина допуска может быть нанесена под номиналом сопротивления во 2-ой строке. В обыкновенной буквенно-цифровой системе обозначений сопротивление маркируется полным числом и сокращенным обозначением единицы измерения (см. табл. 1.2).
Маркировка резисторов по цветам (номинальное сопротивление и мощность)
Если вы заглядывали в "чрево" аппаратуры, то пожалуй уже не раз лицезрели сколько там радиодеталек. Особо бывалые радиолюбители уже наверняка знают название той либо другой детали и даже о том, что на маркировку время от времени полезно подсмотреть, дабы приобрести либо поставить аналогичную деталь, взамен испорченной. Ну что все-таки, иногда на радиодетали так и написано, что же это все-таки за деталь и какой у нее номинал. А вот время от времени маркировку, в том числе и цветовую, приходится расшифровывать, обращаясь к справочным материалам. Приблизительно такая же ситуация с резисторами (сопротивлениями), которые имеют цветовую маркировку, обозначающую номинальные свойства радиодетали.
В данной статье как раз и приведена информация о буквенной и цветовой маркировке резисторов используемых в радиоаппаратуре. Сейчас авы без усилий можете найти какое сопротивление у резистора и на какую мощность он расчитан.
Маркировка современных резисторов (цветные полосы на корпусе)
На реальный момент в связи с засильем ввезенной техники и с несостоятельностью нашей, пришли и западные эталоны. Так сейчас животрепещущ эталон E IA (по англ. Electronics Industries Alliance) — Союз отраслей электронной индустрии, этот эталон разработанный в США предполагает цветовую маркировку сопротивлений. По данному эталону резисторы маркируются цветными полосами. Любая из полосок предполагает определенный смысл. Маркировка полосок читается слева вправо, начиная с полосы расположенной поближе к краю, обычно на одной из боковых гильз. Другие полосы промаркированы конкретно на теле резистора.
1-ая полоса значит цифру от 0 до 9;
2-ая также цифра от 0 до 9;
3-я также цифра от 0 до 9;
4-ая на 10 в какой степени нужно помножить дабы вышел номинал резистора;
5-ая допуск, погрешность относительно номинала в процентах;
Шестая полоса в большинстве случаев не маркируется. Она значит температурный коэффициент при котором способен работать резистор

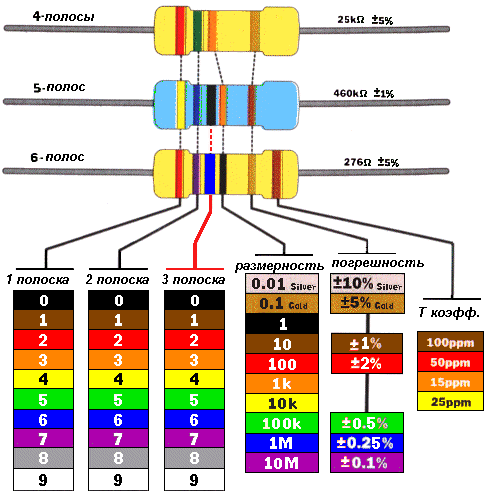

Посмотрите на поясняющую картину ниже и для вас сходу все станет понятно
Так используя данную информацию для определения сопротивления по маркировке на корпусе резистора, вы можете без усилий выяснить его номинал и погрешность
Маркировка старенькых резисторов (символьное обозначение на корпусе)
В советское время (СССР) резисторы маркировались достаточно легко. Практически на корпусе можно было прочесть номинал резистора
— если обозначение было R47 , то сопротивление составляет 47 Ом;
— 47К, сопротивление 47 Ком;
— 4 М 7 либо 4,7 М, составляет 4,7 Мом.
Маркировка резисторов в схемах зависимо от их мощности в том числе

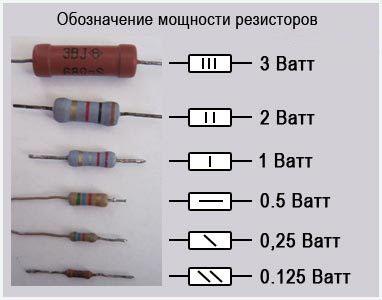

Также резисторы маркируются и зависимо от мощности. Так как мощность резистора зависит впрямую от способности рассеять тепло, то и корпус резистора будет впрямую зависеть от мощности. Ниже на рисунке приведены размеры резисторов зависимо от их мощности. Не считая того, тут приведено и обозначение резисторов в схемах, с линиями.
Зависимо от обозначения используемого резистора, нужно использовать строго соотвествующее по мощности сопротивление либо большего значения. По другому оно просто перегорит, в 1-ые минутки работы устройства, в каком было заменено.
