Как найти по цвету провода

С одной стороны, может показаться, что выбор цвета изоляции жил кабельно-проводниковой продукции осуществляется по прихоти производителя, хотя это далековато от правды. Сейчас мы стопроцентно раскроем тему маркировки жил как исходя из убеждений российскей и западной стандартизации, так и с позиции практического применения.

Маркировка фаз по ГОСТ и DIN

В протяжении 10-ов лет существования трёхфазных сетей переменного тока использовались различные системы условных обозначений. Неурядица в предназначении проводников просто может привести к ошибке, которая обойдётся очень недешево как для монтажника, так и для обладателя электроустановки. Потому в отношении электрических сетей вопрос стандартизации всегда стоял в особенности остро.

Начиная с 2009 года в системе условных обозначений начал наблюдаться серьёзный диссонанс. На местности СНГ продолжают действовать сотки тыщ электроустановок и миллионы км проводки, в каких применяются цветовые обозначения, принятые ещё при наличии страны советов. Новый же эталон ввёл новые отраслевые правила, обязав электромонтажные организации придерживаться евро эталона маркировки. Тем самым современному электрику приходится знакомиться сходу с несколькими системами цветовых обозначений кабельно-проводниковой продукции.

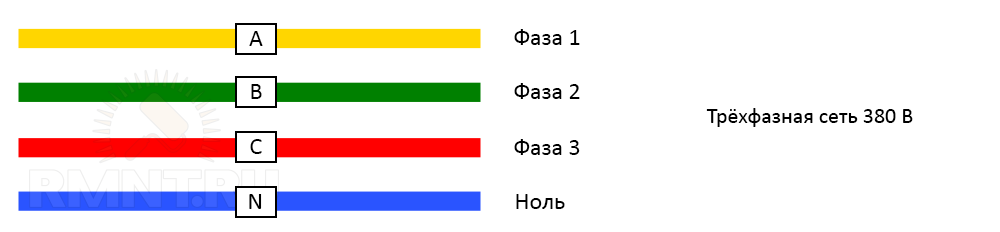

Цветная маркировка проводов в СССР

Цветная маркировка проводов в СССР

В закоренелой системе обозначений фазные жилы проводников и шины маркируются жёлтым, зелёным и красным цветами. Броско, что цвета соответствуют условным обозначениям фаз A, B и С, причём такая маркировка ранее соответствовала реальной последовательности чередования амплитуд напряжения во времени. Другими словами, хоть какой квалифицированный электрик мог с первой пробы подключить асинхронный мотор так, дабы он крутился в подходящую сторону.

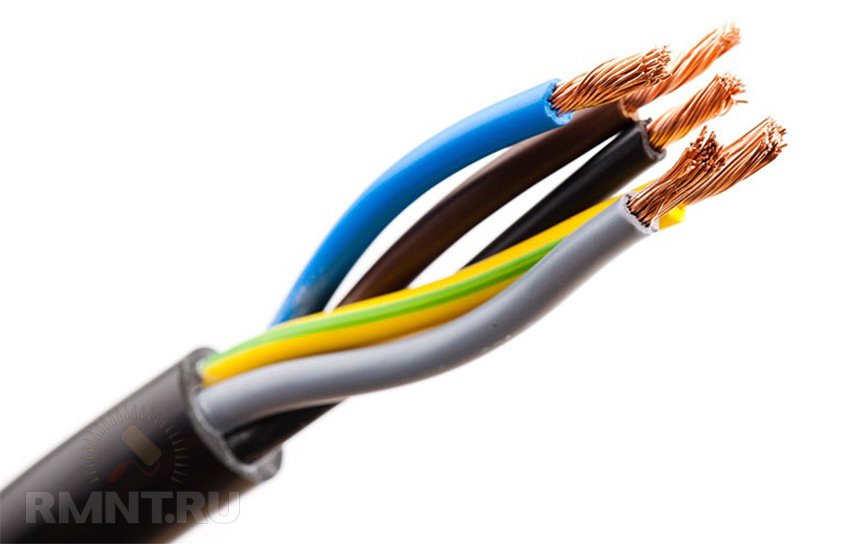

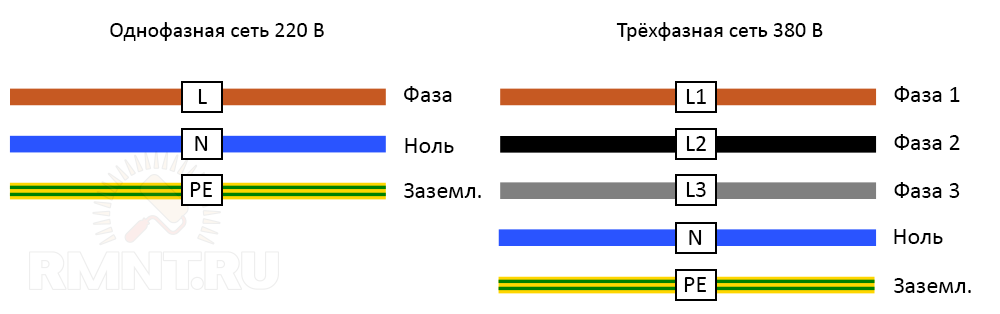

Предподчительная маркировка проводов по ГОСТ Р 50462-2009

Предподчительная маркировка проводов по ГОСТ Р 50462-2009

В муниципальном эталоне 50462, вступившем в силу в 2009 году, регламентируется обозначение линейных проводников карим, чёрным и сероватым цветом. При всем этом соответствие цвета обозначению фаз L1, L2 и L3 только условно: ни упомянутый эталон, ни действующие нормы ПУЭ не обязывают соблюдать действующую последовательность чередования фаз в условных обозначениях.

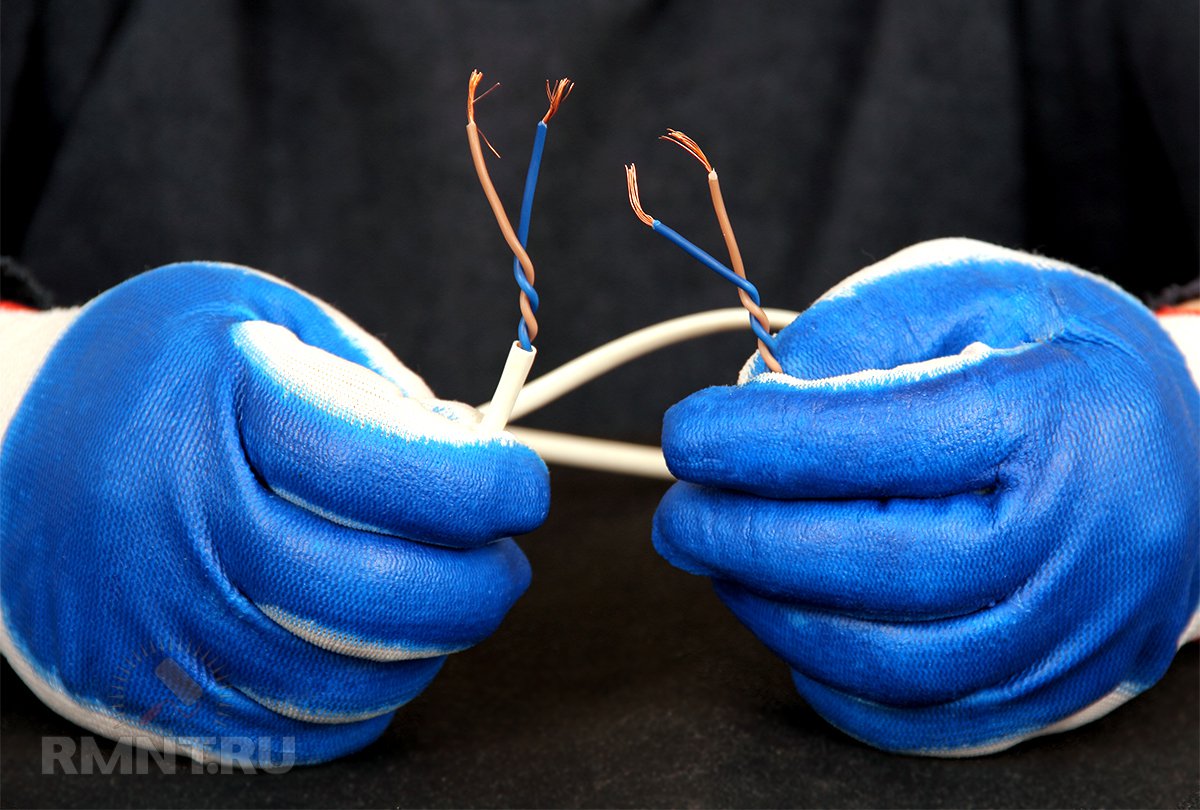

Что касается однофазовых сетей, то желаемым считается обозначение фазной жилы карим цветом. При всем этом в ПУЭ упоминается, что цвет фазной жилы может быть хоть каким кроме синего и жёлто-зелёного, такая маркировка применяют в других целях.

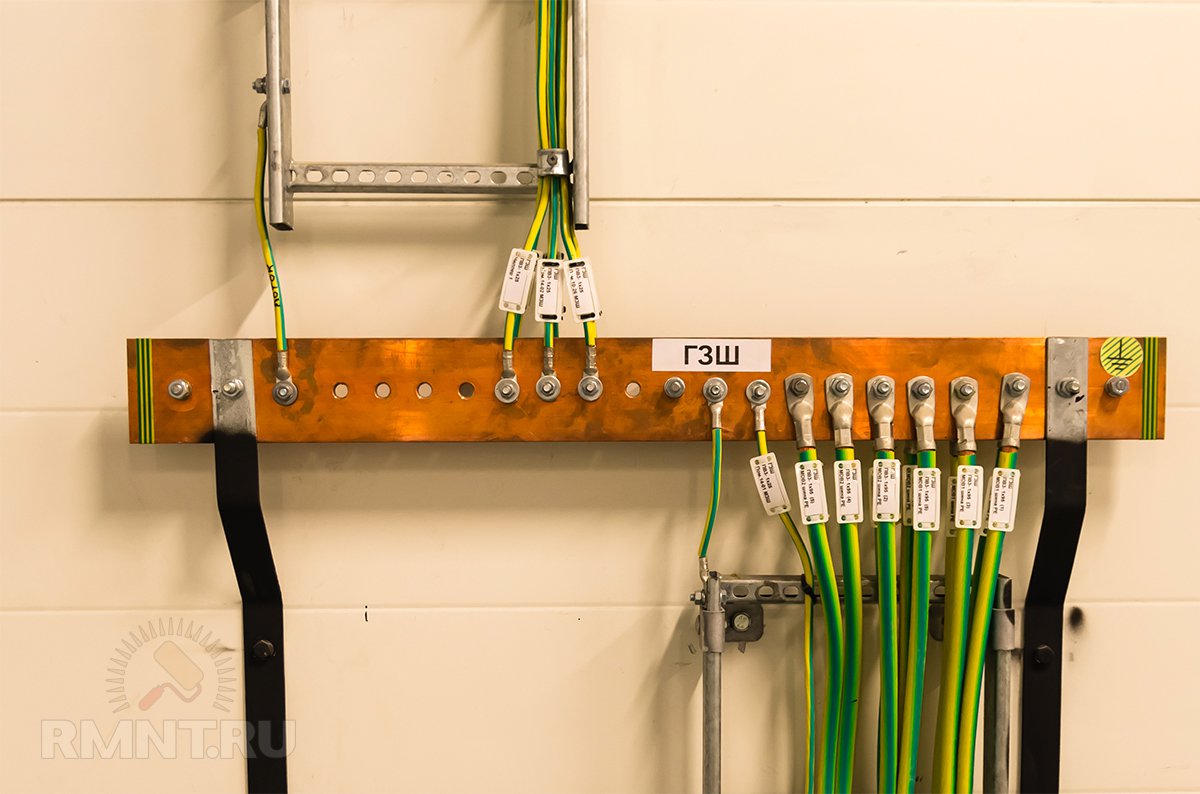

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может делать разные функции. В однофазовой системе электроснабжения нулевой провод делает функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных применяется для обеспечения симметрии нагрузок. Более редчайшими числятся нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрического оборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления, именуемым PE. Он также может быть совмещённым и делать дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где применяется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким макаром, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и делать отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается только синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При всем этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна изменяться подходящим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

Маркировка слаботочных и сигнальных цепей

На 1-ый взор цвета проводов в цепях управления и сигнализации выбираются произвольно. Но если предназначение проводников в силовой трёхфазной сети можно установить прозвонкой либо индикатором фазы, то в «слаботочке» с этим возникает целый ряд заморочек. Потому советы по выбору маркировки проводов тут имеют куда более принципиальное значение.

Обычно, сигнальные цепи прокладывают кабелем, именуемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до 100, и сечении медных жил. Кабель именуется витой парой по той причине, что все проводники в общей оболочке разбиты на пары и свиты между собой. Кажется, что разобраться с предназначением каждого проводника в этом «венике» нереально.

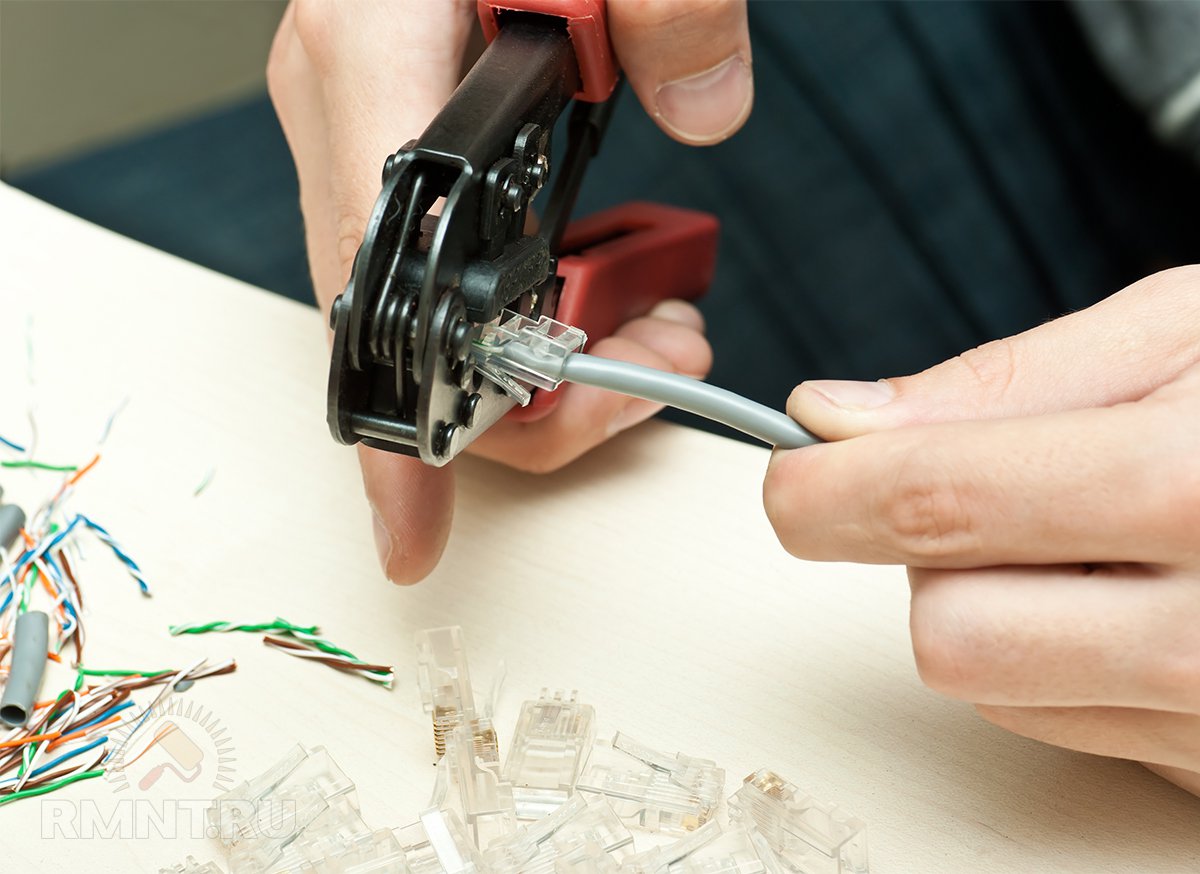

Обжим витой пары

Но всё довольно легко. Провода по сути пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше 5 их делят на группы. В каждой группе номер пары с первого по 5-ый определяется цветом провода со сплошной расцветкой: голубой, оранжевый, зелёный, карий и сероватый соответственно. Номер группы определяется проводом с двойной расцветкой, где дополнительный цвет, хороший от индикатора номера пары, показывает номер группы: белоснежный, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более 5 групп пар, каждые 5 групп обкручивают цветной лентой. Таким макаром, монтажнику довольно легко последовательно подключить провода к клеммной колодке либо кросс-блоку от первой пары первой группы до пятой пары последней группы.

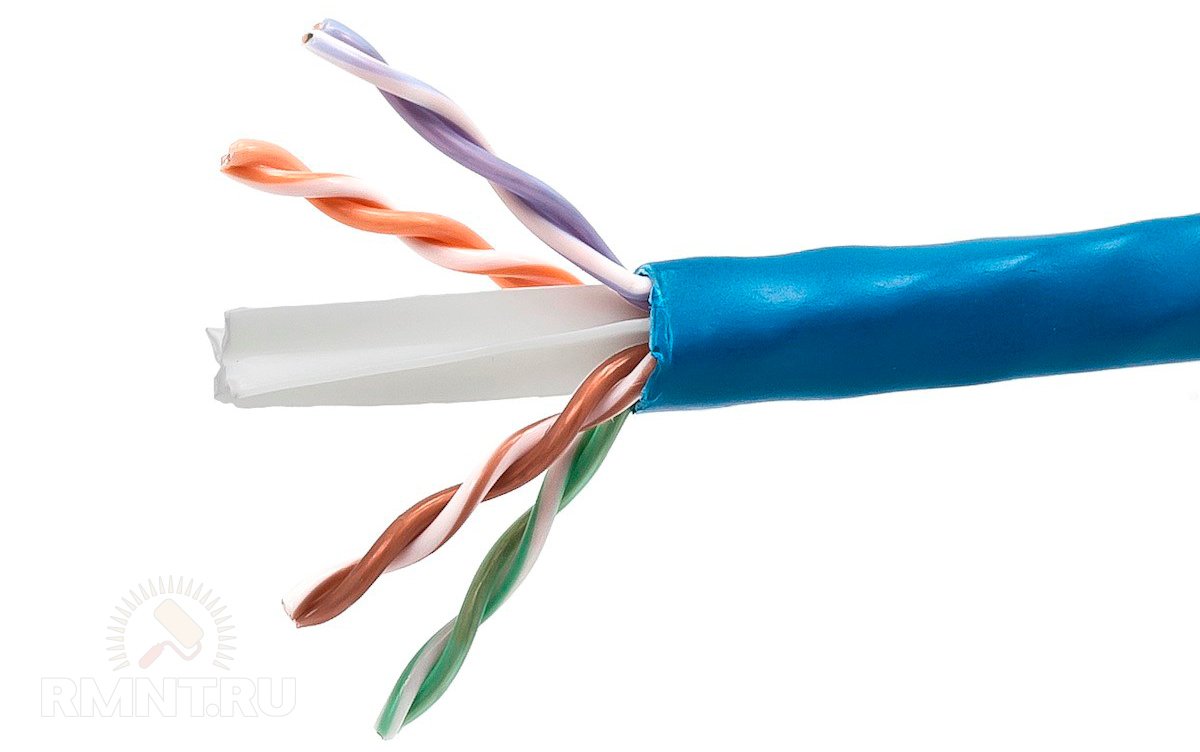

Витая пара

Также при монтаже цепей управления действует несколько правил неплохого тона. К примеру, если к устройству сигнализации необходимо подвести общий контакт GND, для этого применяют все зелёные провода в кабеле, другими словами каждую третью пару из 5. Если нужна подача неизменного напряжения, к примеру, на контакты кнопок, его подают по проводу со сплошной расцветкой, при всем этом соответственный «оборотный» сигнал следует по двуцветной жиле из этой же пары.

Если цвета дублируются

Работа электрика подчиняется требования ГОСТ и ПУЭ, в то время как создание кабельной продукции не стандартизируется в отношении цветовой маркировки. Например, на рынок может попасть кабель из остатков серии личного производства, к примеру, с 2-мя карими и 2-мя синими жилами. Как быть, если нужно по такому кабелю подключить трёхфазную систему электроснабжения?

В таких случаях можно опираться на тот факт, что все жилы снутри общей оболочки следуют строго параллельно. Довольно установить соответствие хотя бы одной жилы на обоих концах кабеля, что можно выполнить прозвонкой относительно земли либо полюсным индикатором. При всем этом если на срезе с одной стороны пронумеровать оставшиеся жилы L1, L2, L3 по часовой стрелке, то на срезе с оборотной стороны условные метки расположатся против часовой стрелки, другими словами зеркально.

Читайте по теме:  Высчитать мощность по току и напряжению

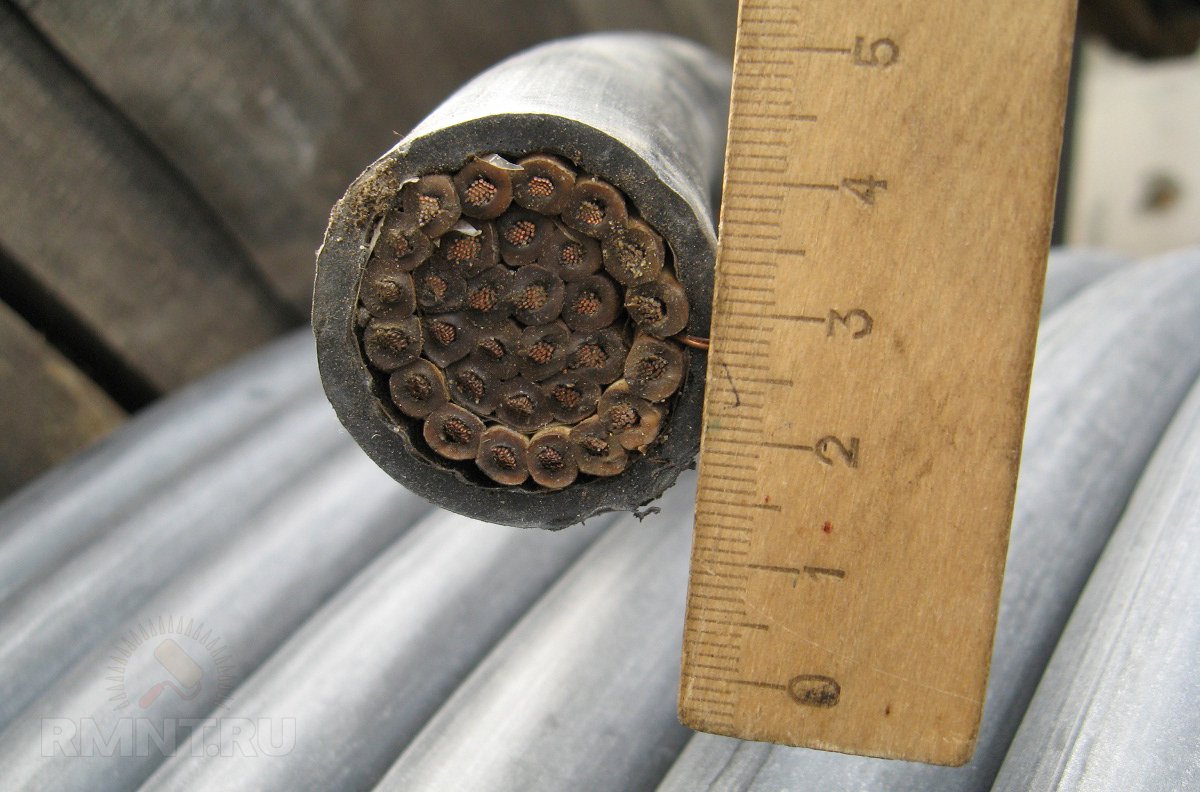

Судовой кабель НРШМ 30х2.5

Кстати, ГОСТ допускает отсутствие цветовой маркировки для так именуемых концентрических жил, другими словами расположенных в общей оболочке по окружности в один либо несколько рядов. В таких кабелях хотя бы одна жила в каждом ряду имеет цветовую либо иную маркировку, относительно неё соответствие всех других жил устанавливается описанным выше методом. Примером тому служит СИП без цветовой маркировки, в каком одна из жил имеет рельефную полоску по всей длине. Эту жилу принимают за нулевой провод, другие применяют в качестве линейных проводников. Обращаем внимание, что при таком методе установления соответствия жил на их концах непременно необходимо бросить метки различных цветов, к примеру, из отрезков термоусаживаемой трубки.

Остальные методы маркировки

Естественно, всё обилие электроустановок не ограничивается только сетями переменного тока. Согласно действующему эталону плюсовой и минусовой проводники в цепях неизменного тока, обозначаемые на схеме соответственно L+ и L-, имеют изоляцию кофейного и сероватого цветов. Ранее плюсовой проводник было принято обозначать красным цветом, минусовой же мог иметь всякую маркировку, хотя, обычно, его изоляция была чёрной. Средний проводник по сегодняшним нормам обозначается синим цветом, так же как и заземлённые полюсные проводники.

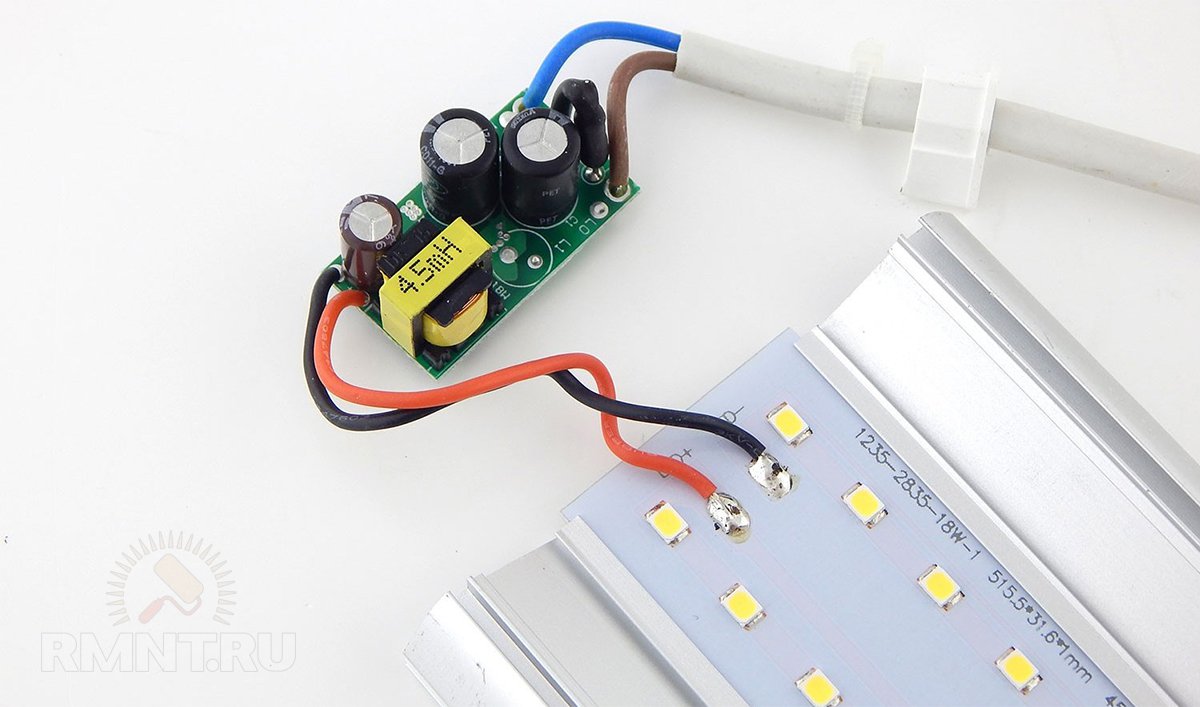

Светодиодный светильник

Время от времени можно столкнуться с тем, что все жилы в кабеле имеют однообразный цвет. Но если приглядеться внимательнее, окажется, что на изоляции есть штамповка в виде одной либо нескольких полосок, или букв и цифр. Также в некоторых привезенных из других стран кабелях жилы различаются по форме, они могут быть приплюснуты с одной либо нескольких сторон.

Что такое цветовая маркировка шин и проводов и для чего она нужна

В наше время установка проводки проводится проводами с разным цветом изоляции. И дело тут не в каких-либо престижных тенденциях либо красе самого изделия, а в безопасности и удобстве эксплуатации данной проводки.

Ведь цветная изоляция может делать две функции сразу – защиту от удара электрическим током либо защиту от недлинного замыкания методом наложения на проводник изоляционного материала, и при помощи цвета этого самого изоляционного материала помогает электрику найти предназначения данного проводника.

Для избегания неурядицы все цветовые раскраски были сведены к одному эталону, описанному в ПУЭ.

Цветовая маркировка может быть выполнена как по всей длине проводника, так и в точках соединения проводников либо на их концах. Для этого могут использовать цветную изоленту либо термоусадочные трубки (кембрики).

В данной статье мы разглядим цветную маркировку в однофазовых и трехфазных цепях, также в цепях неизменного тока.

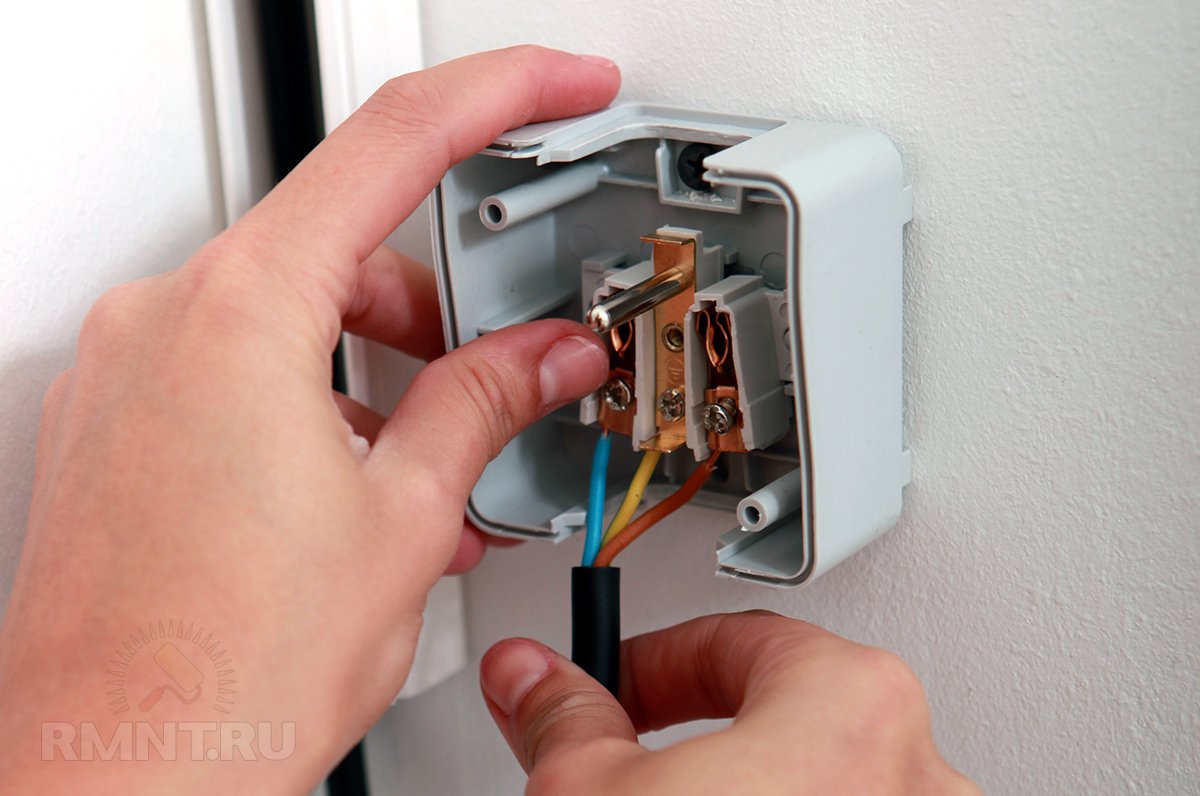

Цвета проводов в однофазовой сети

Различные цвета изоляции проводов становятся более животрепещущи когда установка электрической проводки проводит один человек, а ремонт и сервис проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении предназначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазовой электрической сети могут иметь следующий цвет изоляции – черный, красный, карий, сероватый, фиолетовый, розовый, оранжевый, белоснежный, бирюзовый. Такая цветная маркировка достаточно комфортна – лицезрев провод с таким цветом изоляции становится ясно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой рабочий проводник либо нейтраль

Нейтраль либо нулевой рабочий проводник (N) принято делать проводом с голубым цветом изоляции.

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце либо напротив – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то установка можно выполнить проводом любого цвета (не считая имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой либо термоусадочной трубкой, которые имеют цвет, обозначающий предназначение проводника. Также можно пометить концы проводника необходимым цветом и в случае, когда установка уже выполнен проводником другого цвета.

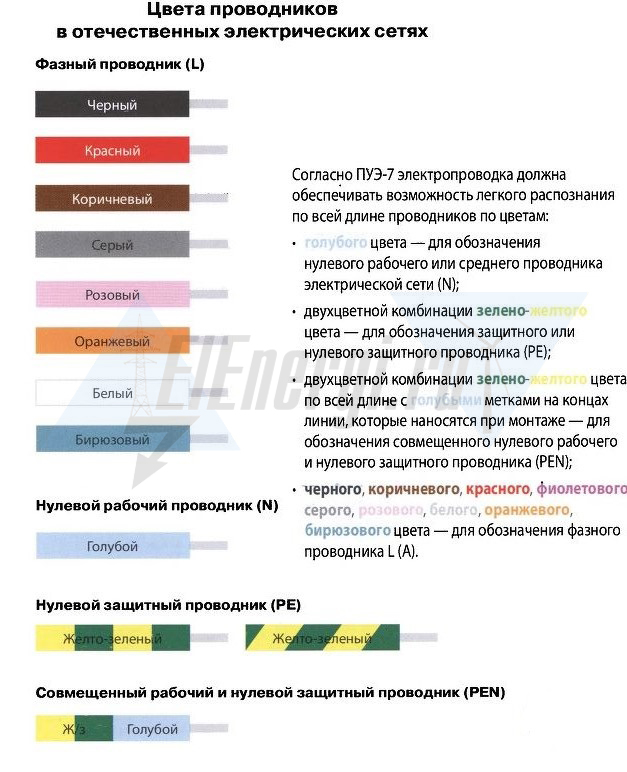

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Цвета нулевого, фазного и защитного проводников

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электроэнергии тоже используют цветную маркировку шин и кабелей. Это существенно упрощает жизнь монтажникам и ремонтникам, так как по цвету кабеля либо шины можно найти фазу, которая подключена либо будет подключена к этому кабелю либо шине. В отличии от однофазовых потребителей, где фазный провод может быть выполнен кабелями с различными цветами изоляции (список выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтоватым цветом, фаза В – зеленоватым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют таковой же окрас, как и при однофазовом подключении.

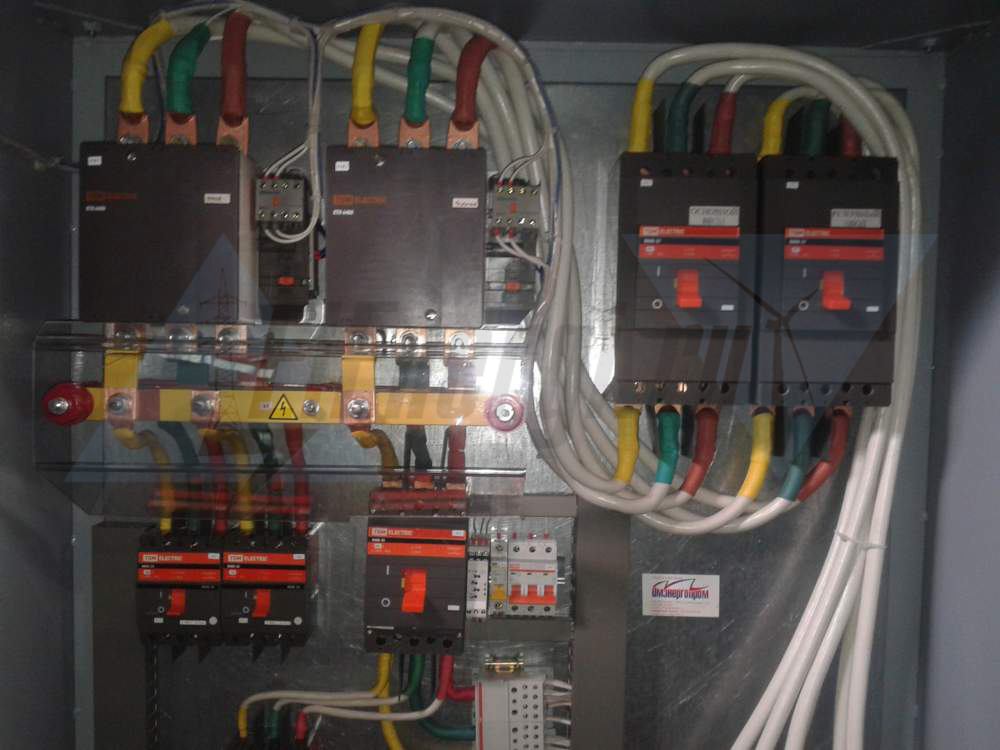

Цвета изоляции при трехфазном подключении электроприемников

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а исключительно в местах присоединения кабелей либо шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать интернациональному эталону IEC 60446 либо же могут использовать шифровку принятую снутри страны надлежащими регламентирующими документами. К примеру, в США и Канаде для заземленных и незаземленных систем применяют разные цветовые коды. Ниже приведена таблица, в какой показаны для сопоставления цветовые шифровки кабелей и шин разных государств:

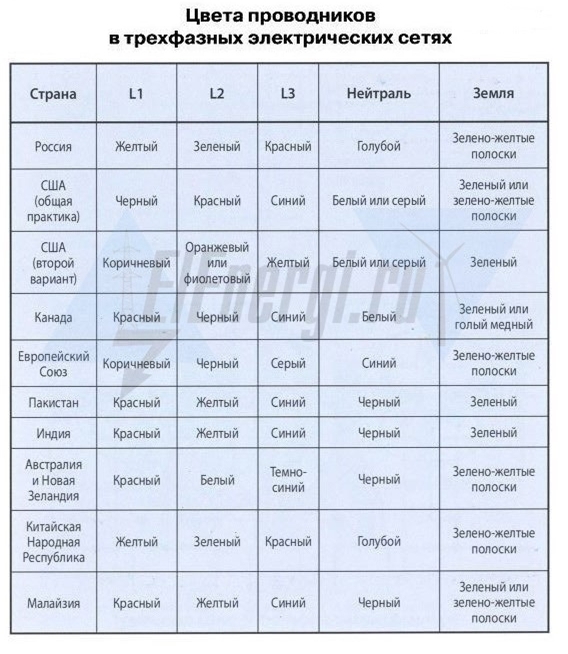

Таблица маркировки фаз для трехфазных подключений разных стран

Цвета проводов и шин в цепях неизменного тока

В цепях неизменного тока обычно применяется только две шины, а конкретно плюс и минус. Но время от времени цепи неизменного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях неизменного тока: положительная шина (+) – красноватая, отрицательная (-) – голубая, нулевая рабочая М (при ее наличии) – голубая.

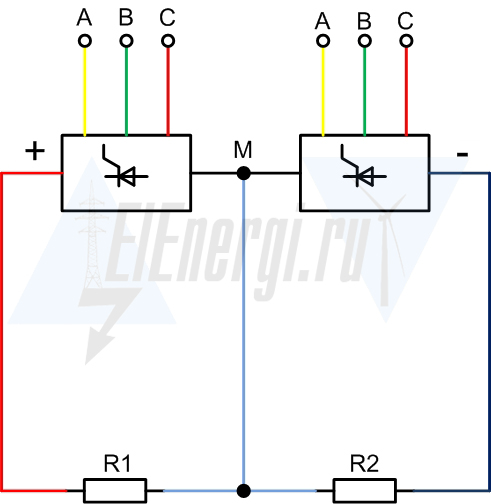

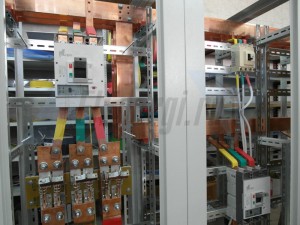

Цветовая маркировка шин при трехфазном подключении и подключении постоянным током

Конфигурации в цветовую маркировку шин и проводов

В Русской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.2011 был заменен на ГОСТ Р 50462-2009, который имеет достаточно значительные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7. Ниже приведена таблица, в какой приведены советы к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:
