Как найти мощность электродвигателя без бирки

Онлайн расчет КПД (коэффициента полезного деяния) электродвигателя

Расчет коэффициента полезного деяния электродвигателя делается по следующей формуле:

• P — Номинальная мощность электродвигателя (берется из паспортных данных электродвигателялибо определяется рассчетным методом);
• U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
• I — Номинальный ток электродвигателя (берется из паспортных данных электродвигателя, а при их отсутствии определяется расчетным методом);
• cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 зависимо от мощности электродвигателя);

Не отыскали на веб-сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам тут. Мы непременно Для вас ответим.

Определение мощности электродвигателя без бирки

При отсутствии техпаспорта либо бирки на движке появляется вопрос: как выяснить мощность электродвигателя без таблички либо технической документации? Самые распространенные и резвые методы, о которых мы поведаем в статье:

• По поперечнику и длине вала
• По габаритам и крепежным размерам
• По сопротивлению обмоток
• По току холостого хода
• По току в клеммной коробке
• При помощи индукционного счетчика (для бытовых электродвигателей)

Определение мощности мотора по поперечнику вала и длине

Простые методы определения мощности и марки мотора – габаритные размеры – вал либо крепежные отверстия. В таблице указаны длины и поперечникы валов (D1) и длина (L1) для каждой модели асинхронного промышленного трехфазного мотора. Перейти к подробным габаритным размерам электродвигателей АИР

При подмене сломанного русского электродвигателя на новый, нередко оказывается, что на нем нет шильдика. Нам нередко задают вопросы: как выяснить мощность электродвигателя? Как найти обороты мотора? В этой статье мы разглядим, как найти характеристики электродвигателя без бирки — по поперечнику вала, размерам, току. Заказать новый электродвигатель по телефону

Определение по габаритам

Очередной метод – проведение замеров и вычислений. Многие из числа тех, кто интересуется, как выяснить мощность трехфазного мотора, предпочитают конкретно его. Для вас пригодятся следующие данные:

Поперечник сердечника в сантиметрах (D). Он измеряется по внутренней части статора. Также нужна длина сердечника с учетом отверстий вентиляции.

Частота валового вращения (n) и частота сети (f).

Через них вычислите показатель полюсного деления. D помножьте на n и на число Пи – назовем это показание А. 120 помножьте на f – это В. Разделите А на В.

Видите ли, дабы подсчитать значение, довольно вспомнить школьный курс арифметики.

Сравниваем габаритные размеры

Если нет таблички либо на ней трудно что-то прочесть, то можно найти мощность асинхронного электродвигателя без паспорта по габаритам, а конкретно по поперечнику вала.

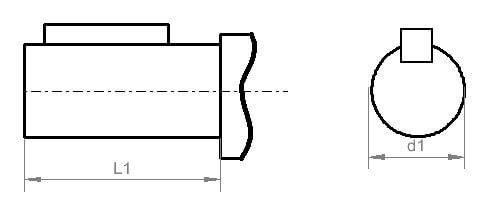

Этот метод определения применяют на практике почаще других, так как необходимо только измерить вал штангенциркулем и не надо подключение к сети. После измерения поперечника, приобретенные значения ассоциируют с таблицей и определяют ориентировочную мощность. Таковой метод позволяет получить довольно четкие свойства без бирки. Таблица для этого приведена ниже.

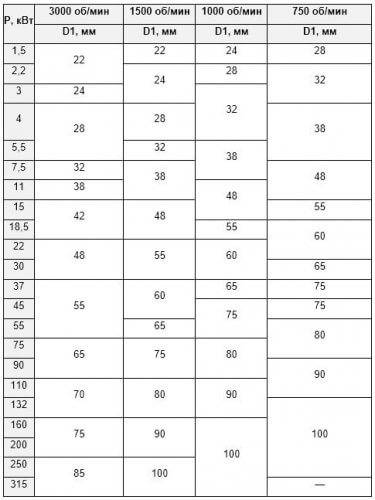

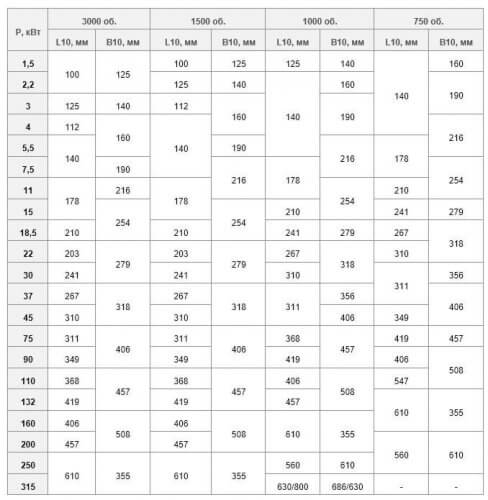

Таковой метод определения мощности электродвигателя по габаритам (по ротору) подходит как для трёхфазных, так и однофазовых асинхронных движков

Направьте внимание «P» указана в кВт (киловатты), как принято в электротехнике, а не как в физике — в ваттах

Если для вас по каким-то причинам не подходят данные из этой таблицы, другими словами другой метод выяснить мощность электродвигателя по габаритным размерам, необходимо измерить:

• поперечник вала;
• частоту его вращения (число пар полюсов);
• крепежные размеры;
• поперечник фланца либо ширину крепежных лап;
• высота до центра вала;
• длина мотора (без выступающей части вала).

И сопоставить эти данные с размерами электромашин единой серии 4А, АИР, А, АО. Их можно отыскать в различных справочниках либо каталогах компаний, которые их создают.

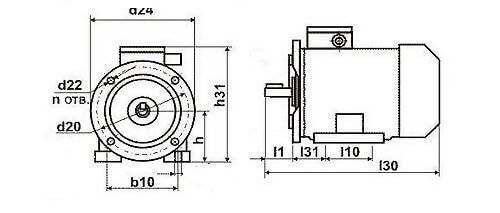

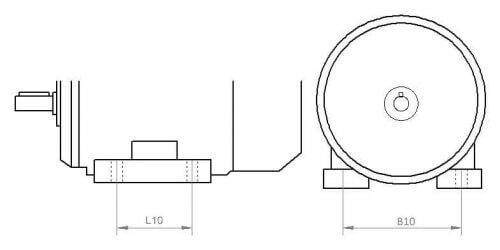

Дабы найти мощность мотора распространенной серии АИР по крепежным отверстиям на лапах, воспользуйтесь этой таблицей.

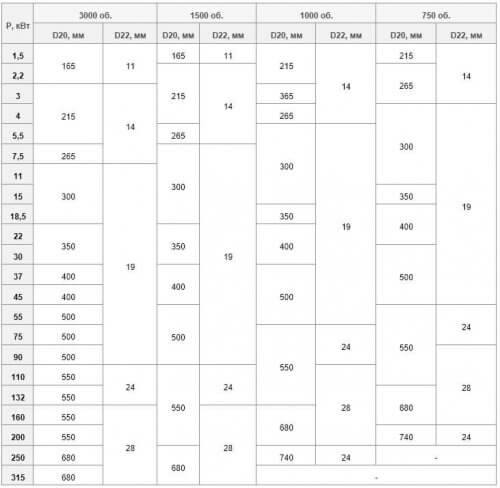

Для определения мощности электродвигателя по поперечнику фланца (D20) и поперечнику крепежных отверстий фланца (D22) используйте следующие данные:

С течением времени и практикой вы научитесь примерно определять мощность мотора по внешнему облику, на уровне мыслей сравнивая с теми, которыми сталкивались ранее, но для этого необходимо знать ряд стандартных номиналов электродвигателей: 0,25; 0,37; 0,55; 0,75; 1,1; 1,5; 2,2; 3,0; 4,0; 5,5; 7,5; 11; 15; 18,5; 22; 30; 37; 45; 55; 75 кВт.

Зачем следует знать мощность мотора

Из всех технических черт электродвигателя (КПД, номинальный рабочий ток, частота вращения и т.д.) самая важная – мощность. Зная главные данные, вы можете:

• Подобрать подходящие по номиналам термическое реле и автомат.
• Найти пропускную способность и сечение электрических кабелей для подключения агрегата.
• Эксплуатировать мотор согласно его характеристикам, не допуская перегрузок.

Мы обрисовали, как замерить мощность электродвигателя различными методами. Используйте тот, который в вашем случае будет хорошим. Применяя хоть какой из способов, вы подберете агрегат, который будет наилучшим образом отвечать вашим требованиям. Но самый действенный вариант, экономящий ваше время и избавляющий вас от необходимости находить информацию и проводить замеры и расчеты – это сохранить технический паспорт в надежном месте и смотреть за тем, дабы шильдик с данными не потерялся.

Расчет тока электродвигателя

Расчет номинального и пускового тока электродвигателя по мощности можно произвести при помощи нашего онлайн калькулятора:

Расчет номинального тока мотора делается по следующей формуле:

• P — Номинальная мощность электродвигателя (берется из паспортных данных электродвигателялибо определяется рассчетным методом);
• U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
• cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 зависимо от мощности электродвигателя);
• η — Коэффициент полезного деяния — отношение электрической мощности потребляемой электродвигателем из сети к механической мощности на валу мотора (принимается от 0,7 до 0,85 зависимо от мощности электродвигателя);

Расчет пускового тока электродвигателя делается по формуле:

К — Кратность пускового тока, эта величина берется из паспорта электродвигателя, или из каталожных данных (в приведенном выше онлайн калькуляторе кратность пускового тока определяется примерно исходя из иных обозначенных черт электродвигателя).

Определение оборотов вала

Асинхронные трехфазные движки по частоте вращения ротора делятся 4 типа: 3000, 1500, 1000 и 750 об. мин. Приводим пример маркировки на основании АИР 180:

1. АИР 180 М2 – где 2 это 3000 оборотов.
2. АИР 180 М4 – 4 это 1500 об. мин.
3. АИР 180 М6 – 6 обозначает частоту вращения 1000 об/мин.
4. АИР 180 М8 – 8 значит, что частота вращения выходного вала 750 оборотов.

Самый обычной метод найти количество оборотов трехфазного асинхронного электродвигателя – снять задний кожух и поглядеть обмотку статора.

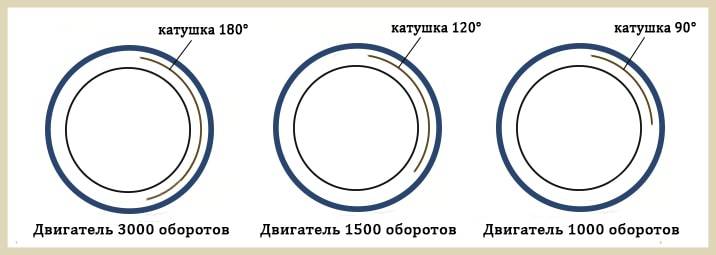

У мотора на 3000 об/мин катушка обмотки статора занимает половину окружности — 180 °, другими словами начало и конец секции параллельны друг дружке и перпендикулярны центру. У электромоторов 1500 оборотов угол равен 120 °, у 1000 – 90 °. Схематический вид катушек изображен на чертеже. Все обмоточные данные движков смотрите в таблице.

Выяснить частоту вращения при помощи амперметра

Выяснить обороты вала мотора, можно посчитав количество полюсов. Для этого нам пригодится миллиамперметр — подключаем измерительный устройство к обмотке статора. При вращении вала мотора стрелка амперметра будет отклонятся. Число отклонений стрелки за один оборот – равно количеству полюсов.

• 2 полюса – 3000 об/мин
• 4 полюса – 1500 об/мин
• 6 полюса – 2000 об/мин
• 8 полюса – 750 об/мин

Практические измерения

Самый доступный метод – проверка показаний бытового счетчика электроэнергии. Поначалу следует отключить полностью все бытовые приборы и выключить свет во всех помещениях, так как даже пылающая лампочка на 40Вт будет искажать показания. Проследите, дабы счетчик не вертелся либо индикатор не мигал (зависимо от его модели). Для вас подфартило, если у вас счетчик «Меркурий» — он указывает величину нагрузки в кВт, потому от вас будет нужно только включить мотор на 5 минут на полную мощность и проверить показания.

Индукционные счетчики ведут учет в кВт/ч. Запишите показания до включения мотора, дайте ему поработать ровно 10 минут (лучше пользоваться секундомером). Снимите новые показания счетчика и методом вычитания узнайте разницу. Помножьте эту цифру на 6. Приобретенный итог показывает мощность мотора в кВт.

Если мотор маломощный, вычислить характеристики будет несколько труднее. Выясните, сколько оборотов (либо импульсов) равно 1кВт/ч – информацию вы отыщите на счетчике. Допустим, это 1600 оборотов (либо вспышек индикатора). Если при работающем движке счетчик делает 20 об/мин, помножьте эту цифру на 60 (количество минут в часу). Выходит 1200 оборотов в час. Разделите 1600 на 1200 (1.3) – это и есть мощность мотора. Итог тем поточнее, чем подольше вы измеряете показания, но маленькая погрешность все равно находится.

Оценочный расчёт по току холостого хода и напряжению

Найти мощность электродвигателя можно и по току либо, как молвят дилетанты, «по амперажу». Но определять ток, когда машина находится под нагрузкой, дабы выяснить его номинальную мощность некорректно, так как вы никак не сможете знать работает он под номинальной нагрузкой, в перегрузе либо напротив недогружен. От нагрузки зависит ток статора. Это означает, что вы измерите не номинальный ток, а ток употребления в этот момент.

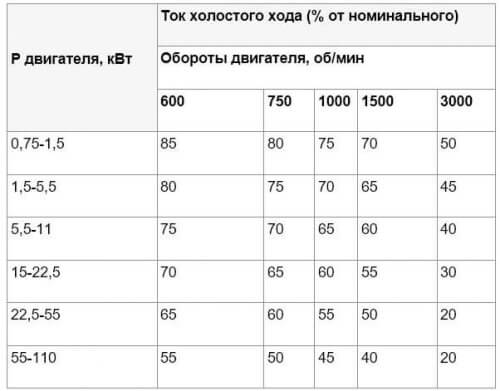

Итак, необходимо измерить ток холостого хода, другими словами когда мотор работает без нагрузки. До того как вы будете определять что-либо, для получения правильных данных необходимо дабы он какое-то время поработал, а конкретно 0,5-1 час для движков мощностью до 100 кВт и 1-2 часа — выше 100 кВт. После измерения, по таблице выяснить типовые отличия Iхх от Iном в процентах и посчитать предполагаемый Iном.

Давайте приведем пример, допустим, вы измерили ток, оказалось, что это 5 Ампер. Оцениваем мощность мотора «на глаз», допустим, что он достаточно большой, и вы предполагаете, что она больше 5 кВт. При всем этом это «трёхтысячник», другими словами его вал крутится с частотой 3000 об/мин. Тогда измеренный ток холостого хода составляет 40% (либо 0,4) от номинального. Дабы выяснить номинальный ток, необходимо поделить Iхх на проценты из таблицы:

Тогда полную и активную мощность можно найти по формулам:

S=UI*1,73=380*12,5*1,73=8217 Вт=8,2 кВт.

Примем, что cosФ мотора равен 0,85, а его КПД 0.8, тогда активная P1 равна:

Р = Iср*Uср*1,73*cosf*КПД=12,5*380*1,73*0,85*0,8=5,5 кВт

Правда стандартных асинхронных трёхфазных движков с такими параметрами не бывает, числа были взяты только для примера, но приведенным выше методом вы сможете выяснить мощность мотора, зная ток и напряжение.

Как найти мощность электродвигателя с биркой и без неё — обзор методик

На практике не всегда приходится работать с электродвигателями, у каких известны рабочие характеристики. Эта информация обычно указывается на бирке, но она может быть затертой либо вообщем отсутствовать. Что делать в таковой ситуации, не выбрасывать же «мотор»? В этой статье мы поведаем, как найти мощность электродвигателя по габаритным размерам, току и другим показателям. Оговоримся, что в статье речь пойдет в основном о трёхфазных асинхронных электродвигателях, так как они распространены больше всех.

Поначалу смотрим на бирку

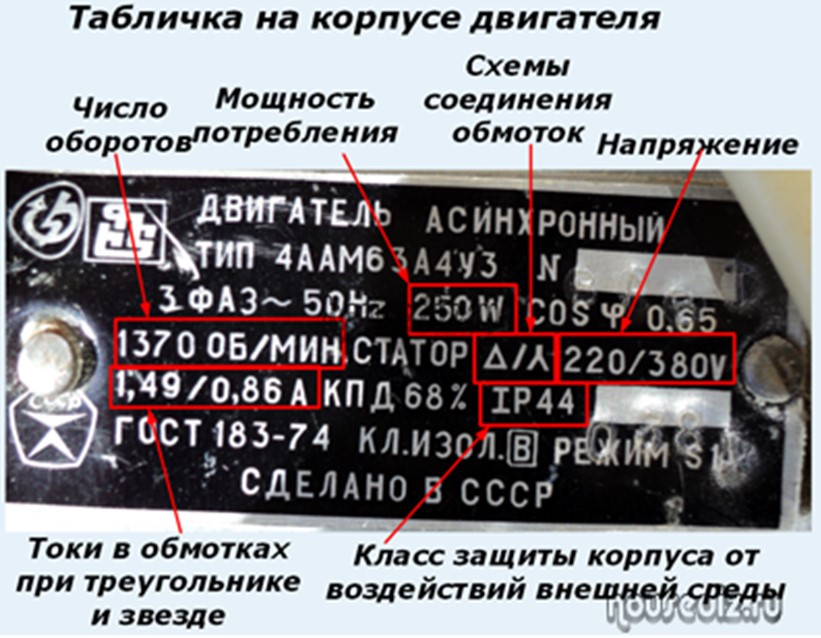

Самым обычным является метод определения мощности мотора по шильдику (его еще именуют табличкой либо биркой). Прежде всего, стоит держать в голове, что число, обозначенное на бирке – это механическая мощность на валу, т.н. Р2. Дабы отыскать активную электрическую Р1 (которую будет учесть ваш счетчик), её необходимо поделить на КПД (η), а, дабы отыскать полную S, то еще поделить и на COSф, их отыщите на том же шильдике.

Р1 = Р2/η = 180/0,68 = 265 (Вт)

S = P1/cosФ = 265/0.78 = 340 (Вт)

А если указан только ток — вы сможете найти полную мощность по стандартной для трёхфазных цепей формуле:

Если по примеру приведенного выше шильдика, то:

S = 380*0,52*1,73 = 341 (ВА)

P1 = S*cosФ = 341*0,78 = 266 (Вт)

И механическая Р2 на валу:

P2 = P1*η = 180,8 (Вт)

Как вы могли удостоверится, результаты расчетов по току и напряжению совпали с обозначенными на табличке цифрами. По шильдику вы сможете найти и другие характеристики электродвигателя, такие как номинальное напряжение, силу тока, число об/мин.

Сравниваем габаритные размеры

Если нет таблички либо на ней трудно что-то прочесть, то можно найти мощность асинхронного электродвигателя без паспорта по габаритам, а конкретно по поперечнику вала.

Этот метод определения применяют на практике почаще других, так как необходимо только измерить вал штангенциркулем и не надо подключение к сети. После измерения поперечника, приобретенные значения ассоциируют с таблицей и определяют ориентировочную мощность. Таковой метод позволяет получить довольно четкие свойства без бирки. Таблица для этого приведена ниже.

Таковой метод определения мощности электродвигателя по габаритам (по ротору) подходит как для трёхфазных, так и однофазовых асинхронных движков. Направьте внимание «P» указана в кВт (киловатты), как принято в электротехнике, а не как в физике — в ваттах

Если для вас по каким-то причинам не подходят данные из этой таблицы, другими словами другой метод выяснить мощность электродвигателя по габаритным размерам, необходимо измерить:

• поперечник вала;
• частоту его вращения (число пар полюсов);
• крепежные размеры;
• поперечник фланца либо ширину крепежных лап;
• высота до центра вала;
• длина мотора (без выступающей части вала).

И сопоставить эти данные с размерами электромашин единой серии 4А, АИР, А, АО. Их можно отыскать в различных справочниках либо каталогах компаний, которые их создают.

Дабы найти мощность мотора распространенной серии АИР по крепежным отверстиям на лапах, воспользуйтесь этой таблицей.

Для определения мощности электродвигателя по поперечнику фланца (D20) и поперечнику крепежных отверстий фланца (D22) используйте следующие данные:

С течением времени и практикой вы научитесь примерно определять мощность мотора по внешнему облику, на уровне мыслей сравнивая с теми, которыми сталкивались ранее, но для этого необходимо знать ряд стандартных номиналов электродвигателей: 0,25; 0,37; 0,55; 0,75; 1,1; 1,5; 2,2; 3,0; 4,0; 5,5; 7,5; 11; 15; 18,5; 22; 30; 37; 45; 55; 75 кВт.

Оценочный расчёт по току холостого хода и напряжению

Найти мощность электродвигателя можно и по току либо, как молвят дилетанты, «по амперажу». Но определять ток, когда машина находится под нагрузкой, дабы выяснить его номинальную мощность некорректно, так как вы никак не сможете знать работает он под номинальной нагрузкой, в перегрузе либо напротив недогружен. От нагрузки зависит ток статора. Это означает, что вы измерите не номинальный ток, а ток употребления в этот момент.

Итак, необходимо измерить ток холостого хода, другими словами когда мотор работает без нагрузки. До того как вы будете определять что-либо, для получения правильных данных необходимо дабы он какое-то время поработал, а конкретно 0,5-1 час для движков мощностью до 100 кВт и 1-2 часа — выше 100 кВт. После измерения, по таблице выяснить типовые отличия Iхх от Iном в процентах и посчитать предполагаемый Iном.

Давайте приведем пример, допустим, вы измерили ток, оказалось, что это 5 Ампер. Оцениваем мощность мотора «на глаз», допустим, что он достаточно большой, и вы предполагаете, что она больше 5 кВт. При всем этом это «трёхтысячник», другими словами его вал крутится с частотой 3000 об/мин. Тогда измеренный ток холостого хода составляет 40% (либо 0,4) от номинального. Дабы выяснить номинальный ток, необходимо поделить Iхх на проценты из таблицы:

Тогда полную и активную мощность можно найти по формулам:

S=UI*1,73=380*12,5*1,73=8217 Вт=8,2 кВт.

Примем, что cosФ мотора равен 0,85, а его КПД 0.8, тогда активная P1 равна:

Р = Iср*Uср*1,73*cosf*КПД=12,5*380*1,73*0,85*0,8=5,5 кВт

Правда стандартных асинхронных трёхфазных движков с такими параметрами не бывает, числа были взяты только для примера, но приведенным выше методом вы сможете выяснить мощность мотора, зная ток и напряжение.

Расчет по частоте вращения и вращающему моменту

Дабы подобрать мотор для определенного механизма вы сможете найти мощность мотора по вращающему моменту и количеству оборотов, которые требуются на валу. Для этого применяют формулу:

где M – момент, n – число оборотов, 9550 – коэффициент.

Заключение

Мы разглядели главные методы определения мощности электродвигателя. Есть и другие способы, к примеру, по сопротивлению обмоток, но он не может быть четким, так как после перемотки оно может не соответствовать паспортным данным. Ну и дабы точно измерить сопротивление обмоток статора массивных движков необходимы четкие измерительные приборы, так именуемый измерительный мост, либо создавать замеры способом вольтметра-амперметра. Чего делать на практике никто не будет, а мультиметром точно выполнить такие замеры не получится.

Метод определения характеристик электродвигателя по весу также нельзя именовать четким, он состоит в том, что, в среднем, вес асинхронного электродвигателя приравнивается:

• для 3000 об/мин — 7-9 кг на 1 кВт;
• для 1500 об/мин — 11-13 кг/кВт;
• Для 1000 об/мин — 14-15 кг/кВт.

Но четким его именовать совершенно нельзя, корпуса современных электродвигателей производятся из алюминия и легче до 30%, по сопоставлению со старенькыми русскими, тогда как защищенный электродвигатель будет весить больше собственного незащищенного аналога. Потому таковой способ, хоть и имеет право на жизнь, но больше похож на гадания на кофейной гуще.

Пожалуй, самое обычное определение мощности электродвигателя — по размерам, поперечнику вала и т.д. с последующим сопоставлением с каталожными данными движков таковой же серии.

Как найти характеристики мотора без шильдика?

Ремонт техники и оборудования на электрическом приводе нередко просит замены мотора. Дабы производительность и другие характеристики производственной полосы, либо отдельного механизма не поменялись, необходимо выбирать аналогичный мотор, либо, по последней мере, с очень приближенными чертами. Главные свойства электродвигателя:

• мощность;
• номинальный ток;
• напряжение питания;
• схема подключения;
• обороты.

Почти всегда для того, дабы найти характеристики довольно поглядеть на шильдик, закрепленный на корпусе мотора. Но не всегда табличка находится, либо читается. Многие электромоторы эксплуатируются в довольно сложных критериях, надписи истираются, шильдик может быть деформирован, либо закрашен.

Мощность и ток

Существует ряд методов, как найти рабочие свойства электродвигателя без инфы производителя. Но нужно сходу обмолвиться, что некоторые характеристики будут определены примерно. При этом, чем сильнее мотор, тем поточнее будут характеристики.

Мощность и частоту вращения определяют по габаритным размерам мотора. Большая часть электродвигателей стандартизированы. Если замерить размеры корпуса и толщину вала, форму и размеры лап крепления, то по особым таблицам просто отыскать марку мотора, а, означает, и его свойства. В случае отсутствия таблиц, можно сопоставить способности неведомого мотора с прототипом, характеристики которого определены по шильдику. При одинаковых размерах, мотор, у которого вал больше по поперечнику, будет сильнее, а количество оборотов меньше.

Более четкий метод найти мощность электродвигателя — замерить номинальный ток на обмотках с помощью токоизмерительных клещей. Для этого необходимо знать величину нагрузки на валу. Обычно этот параметр находят в паспорте оборудования. При измерении нужно уделять свое внимание на таковой факт — сила тока должна быть одинакова на всех обмотках.

Мощность электродвигателя без бирки также можно вычислить, разделив ток на обмотках на 2 для моторов сильнее (предположительно) 1,5 кВт и на 2,2 для более массивных. Пользуясь замерами сопротивления обмоток на отключенном движке также нетрудно отыскать типовую мощность. Тут тоже нужен справочник либо таблица по движкам. У моторов одинакового типа и мощности сопротивление обмоток равное (в некотором приближении).

Частота вращения

Как уже упоминалось, у тихоходных движков поперечник вала больше, чем у высокоскоростных. Сравнивая результаты измерений валов 2-ух движков, свойства 1-го из которых известны, можно найти рабочие свойства в достаточно четком спектре. Но есть и поболее четкий метод. Необходимо посчитать количество пар полюсов статора и подставить в формулу N= 60F/P, где F – частота питающего тока. В традиционном варианте — это 50 Гц, но при вычислении необходимо уточнить этот параметр для определенного участка цепи.

Для того дабы выяснить количество полюсов, необходимо демонтировать крышку мотора. Делать это можно только при отключенном питании. Асинхронный мотор может иметь одну, две, три и поболее пар полюсов. Для четкого определения числа полюсов нужно разбираться в особенностях намотки статора. Таким методом можно высчитать количество оборотов с точностью до 10%, что полностью приемлемо для большинства промышленного оборудования.

Напряжение питания

Для определения, к какой сети подключать мотор, нужно вскрыть коробку борно. Если провода соединены звездой, означает мотор подключают к трехфазной сети питания, если треугольником — к 220 В через преобразователь частоты, либо конденсатор, нужные для пуска мотора. На внутренней стороне крышки нанесено изображение схемы подключения и обозначено напряжение питания. Обычно надписи сохраняются при самых сложных критериях работы мотора.
